Замена задних тормозных колодок на автомобилях Daewoo Nexia, Daewoo Lanos, Daewoo Sens, Chevrolet Lanos
Пришло время вспомнить о любимых, думаю что, не только мной, Ланосах и Нексиях. В этот раз речь пойдет о замене задних тормозных колодок на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос). Тормозные колодки на Нексию и Ланос идут одни и те же, а вот сам процесс замены, немного отличается. Отличия небольшие, но о них стоит обязательно упомянуть. Об этом речь пойдет ниже. А пока, могу напомнить несколько причин, появление которых связаны со скорой (если не экстренной) заменой задних тормозных колодок. Первая причина, довольная распространенная и требующая, быстрой замены (часто и на дороге) обрыв накладки тормозной колодки. Если это произошло, то задние колеса будут или подклинивать при движении, или заклинят полностью. Естественно, в этом случае, что-то решать придется быстро. Вторая причина, износ накладки задней тормозной колодки. Минимально допустимая толщина накладки – 1,5 мм. Тут, правда, есть небольшие трудности с контролем износа накладок задних колодок. Да, инженеры-конструкторы предусмотрели для этой цели в опорном диске, специальное окно для ревизии. Но, размер и расположение этого окошка не даёт возможности нормально и 100% определить степень износа накладок. На фотографиях ниже Вы можете увидеть расположение контрольного окошка на опорном диске. На первом снимке, резиновая заглушка закрывающее окно для ревизии. Вытаскиваем её. А на втором снимке, попытки рассмотреть состояние тормозных колодок. Согласитесь, что-то конкретное разглядеть в такой ситуации очень трудно.
Поэтому многие, контролируют размер накладок по звуку! То есть, если при торможении автомобиля, с задней оси раздается характерный звук, трения металла об метал, значит, накладки на колодках стерлись больше, чем допустимый минимум ;). Третья, тормозные колодки замаслены, то есть на них присутствуют следы смазочных материалов или тормозной жидкости. Согласен, третья причина для замены спорна (для некоторых) и обидна (для большинства). Жаль, например, менять почти новые колодки из-за потекшего тормозного цилиндра. Но, правила есть правила. Значит, при замене колодок, более серьезно изучаем состояние тормозного цилиндра (тонкой отверткой, можно поддеть и приподнять пыльник цилиндра и если из-под него выйдет пару капель тормозной жидкости, то значит, его пора заменить) и сальника подшипников задней ступицы. Дальше, будет еще интересней…
Сразу скажу несколько слов по инструменту, который Вам понадобится для замены задних тормозных колодок на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос), потому что по запчастям придется поговорить более детально. Я даже сам, не ожидал, что так детально! И так, выбор места для проведения работы и перечень необходимого инструмента. Замену задних колодок на Нексии лучше проводить на смотровой яме или подъемнике, это необходимо из-за неудачного расположения натяжки троса ручника. На Ланосе, колодки можно заменить и с “земли”. Инструмент: плоская отвертка, крестовая отвертка (нексия), плоскогубцы или круглогубцы, металлическая щетка, ключ на 24 (ланос), молоток (желательно из мягкого металла), ключ для откручивания гайки натяжки ручника (нексия, смотрим фотографию 1), медная или графитная смазка (не обязательно, но желательно), жидкость ВД-40, приспособление “крючок” для снятия и установки стяжных пружин (можно обойтись отверткой или плоскогубцами, но с приспособлением будет удобней и быстрей, смотрим фотографию 2).
И по запчастям! Здесь можно сказать и начинается самое интересное. С задними тормозными колодками для автомобилей Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос) проблем нет. Самый лучший и правильный выбор в этом деле будут колодки – HI-Q (фото 3). По цене доступные, да и на рынке их найти не проблема.
Дальше, достаточно посмотреть фотографии сравнения деталей этих комплектов со старыми, оригинальными запчастями, которые были установлены на автомобиле и я думаю, у Вас найдется пара не литературных слов, чтобы охарактеризовать качество этих деталей. Это похоже на детскую игру “Найди 10 отличий”. Нашли? Если нет, я Вам помогу. Рассмотрим фотографии номер 6 и 7, на ней показаны детали комплекта “Genuine”. Что сказать, с этого комплекта смело можно брать и устанавливать, наверно только поджимные пружины с чашками и пружина рычага регулятора (на фотографии они обозначены под номером 1 и 2). Все остальное – верхняя стяжная пружина (3), нижняя стяжная пружина (4), распорная планка (5), флажок или рычаг регулятора (6), серьга (7), не вызывает доверия. Как такое можно было налепить. С комплектом от “Made in P.R.C” дела обстоят немного лучше (фото 8). Не понравились, увеличенный флажок, перегнутая серьга и верхняя стяжная пружина. Я не понимаю, почему ее загнули в другую сторону (более детальное фото 9). Это сделано для того, чтобы ее удобней было устанавливать? Наверное, нет. Скорой всего это диверсия Китая, цель которой вывести из душевного равновесия всех автомехаников стран СНГ)))). Надеюсь, что я Вас подготовил к походу на авторынок. И Вы, при необходимости, сделаете правильный выбор и не будете помогать халтурщикам из Китая)).
Дальше, переходим к описанию работы по замене задних тормозных колодок на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос) своими руками:
1. Первым делом, отпускаем гайку натяжки троса ручника, почти до конца Для Ланосоводов, место расположения гайки натяжки ручника можно узнать в статье по замене троса ручника на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), для владельцев Daewoo Nexia, фотография 10, ниже. И фотография инструмента для быстрого и комфортного откручивания высокая головка на 13, удлинитель и трещотка. Так же, в этом случае будет удобен специальный ключ для откручивания гайки ручник на автомобилях Ваз 2108-2115, его можно увидеть в этой статье, фотография 1а. Без этих ключей трос ручника на Нексии распустить будет сложней, придется снимать теплозащитный щиток, отводить его в сторону и долго, и нудно крутить гайку рожковым или накидным ключом. Так, что подумайте над этим пунктом заранее. И чуть не забыл, перед тем как откручивать гайку, смочите резьбу ВД-40 и дайте немного постоять.
2. После, того как с ручником разобрались. Отпускаем колесные болты, поднимаем домкратом автомобиль и снимаем колесо. После этого, на Ланосе снимаем колпачок со ступицы, вынимаем шплинт и откручиваем гайку ступицы заднего колеса (фото 11, 12,13). На Нексии, берем в руки крепкую крестовую отвертку (можно ударную отвертку) и откручиваем винт крепления заднего тормозного барабана (фото 14).
3. В большинстве случаях, снять барабан сразу не получится. Так как на нем будет присутствовать внутренняя выработка, он будет цепляться бортами за тормозные колодки. На Нексии еще к выше сказанному, тормозной барабан, может прикипеть к ступице заднего колеса. Что немного усложняет работу. Но, не беда. Берем молоток, желательно из мягкого металла и легко простукиваем барабан. Еще раз, простукиваем часто, но не сильно. Фото 15 для Ланоса, фото 16 для Нексии. На Daewoo Nexia, проливаем ВД-40 или тормозной жидкостью места контакта барабана со ступицей. Возможно после, этих действий барабан удастся спокойно снять. Если нет, будет шататься, но отказываться слазить, то в этом случае придется применить силу. Перед этим убедитесь, что автомобиль крепко стоит на домкрате и подстрахован под кузовом, деревянными чушками или кирпичами. На Ланосе, прикручиваем колесо к барабану и с усилием дергаем на себя, срываем барабан с колодок. В своем случае, я использовал специальные ударный съёмник (фото 17). Сопротивляться барабану бесполезно))). На Нексии борьба с упрямым тормозным барабаном проводится немного иначе. Берем деревянную наставку и молоток. Упираем наставку в борт барабана и бьем молотком (пример можно увидеть в этой статье, фото 1).

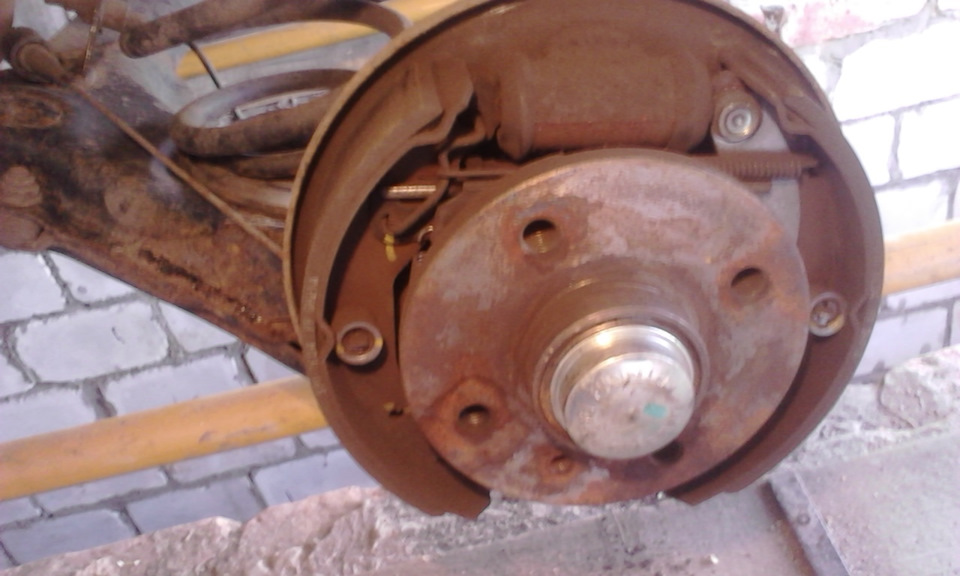

4. Барабан, я надеюсь, сняли))). Готовимся к снятию задних тормозных колодок, но перед этим смотрим и запоминаем расположение всех деталей и пружин, особенно если Вы делаете эту работу первый раз (фото 18). Специально сделанными или купленным крючком, можно просто пассатижами или отверткой, снимаем верхнюю стяжную пружину. Снимаем серьгу, флажок и его пружину. Круглогубцами, нажимаем на шайбу отжимной пружины и проворачиваем ее, до совпадений прорези шайбы с хвостовиком стойки (это актуально, в том случае, если эти шайбы и пружины выдержали силовое снятие барабана). Все колодки после этого, сами развалятся в стороны и с нижней пружиной возиться, не придется.
5. После того, как задние колодки сняты, начинаем готовиться к установке новых. Проверяем состояние тормозных цилиндров (о важности этого действия было сказано выше), если есть необходимость, проводим замену заднего тормозного цилиндра, подробней об этой процедуре Вы узнаете здесь. Далее, если регулируемые планки будете устанавливать новые регулируемые планки, смазывайте резьбовую часть. В старых, зачастую приходится сначала прочистить резьбу, а уже потом обработать ее графитной или медной смазкой. В любой случае гайка на регулировочной планке должна крутиться легко, это важно. Не менее важно, не попутать сторонами планки. Смотрим метки на планке (фото 19). Флажки также, каждый идет на свою сторону. Далее, металлической щеткой и ножом, очищаем опорный диск от следов грязи и ржавчины. Места соприкосновения колодок на опорном диске смазываем медной или графитной смазкой (фото 20).
6. Переходим к установке задних тормозных колодок. Цепляем трос ручника за разжимной рычаг на колодке. Фиксируем колодку поджимной пружиной (фото 21). Так же устанавливаем вторую колодку. Ставим регулируемую планку (гайка на ней должна быть полностью скручена к вилке), серьгу и флажок (фото 22, 23). Стягиваем колодки верхней стяжной пружиной (фото 24, 25). Устанавливаем нижнюю стяжную пружину (фото 26). И последний штрих, в этой операции, ставим пружину флажка, заправляя нижний ее конец за колодку (смотрим фото 27, 28). Все, любуемся, тем, что получилось (фото 29).
8. Но, если выработка довольна значительна, а заменить барабаны на новые нет возможности, например из-за финансовых трудностей (кстати, барабаны на Нексию дороже, чем на Ланос! Меня это тоже удивило)) ), то старые бараны придется подготовить к установке. Для этого необходимо ножом (фото 30, так удастся только уменьшить немного борт), но лучше болгаркой с зачистным кругом, снять бортик по диаметру барабана (фото 31). Этот борт, который появился из-за выработки барабана и мешал снимать его с автомобиля. И если, от него не избавиться, то правильно и легко установить, снять барабан и отрегулировать ручник не получится.
Вроде все! Замена задних тормозных колодок на автомобиле Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Daewoo Sens (Дэу Сенс), Chevrolet Lanos (Шевроле Ланос) прошла успешно. Если заметили какую-нибудь не точность, ошибку или возникли вопросы, то, пожалуйста, воспользуйтесь комментариями.
При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!
Понравилась статья? Поделись ею на своей странице!
Читайте также:
Комментарии
Показано комментариев: 10.
Всего: 14.
Александр
Прочёл мельком, посмотрел фотки. Да, с запчастями так и есть, всё через “энто место”. Не увидел ни слова, ни фото про “ромашку”. Для работы автонатяжителя обязательно нужна ромашка под флажок.
Речь вот про эту “ромашку” идёт (на фото ниже на неё указывает красная стрелка)?
Алексей
Ну если здесь настолько тепло принимают, еще пару лайфхаков… Нижнею стяжную пружину легче установить, так: установленные колодки вытаскиваем из установочных пазов, межцентровое расстояние отверстий под эту пружину уменьшится на 15-20 мм, это даст одеть пружину просто рукам, далее обычной отверткой упираемся в тормозной щит и колодку заводим по одной в пазы, все! 30 секунд времени). Зазор между барабаном и колодкой, отрегулированный автоматом 0,3 мм, по сему при регулировке проще сразу измерить внутренний диаметр барабана и тем же измерителем вывести, поворачивая зубчатое колесо, диаметр колодок на 0,6 мм меньше барабанного и не придётся по сто раз ставить и снимать барабан, и по сто раз нажимать на педаль, останется только отрегулировать высоту подъёма рукоятки стояночного тормоза. И это, Вань (прошу прощенья за фамильярность), колодка со скобой под трос ставиться скобой вовнутрь, это по заводскому, а в жизни кЕтайские колесные болты (у бестолковых водителей) могут задевать за серьгу троса и перепилить её при этом издавая четыре стука на каждый оборот колеса.
Алексей
Спасибо за развернутый ответ!
Алексей
Пружина флажка установлена не верно. Ее маленький крючок нужно ставить изнутри, так флажок будет 100% прижат к зубчатому колесу. Резьбу на регулировочной планке смазывать нельзя ни в коем случае, установка только сухой.
Ivan
29 апр. 2018 20:47
#
Насчёт пружины согласен. Может не принципиально, но верно. Но, почему нельзя смазывать регулировочную планку? Просто интересно узнать причину…
вадим
Статья хорошая и нужная. Однако при установке задних тормозных колодок на Ланос я столкнулся с проблемой, о которой даже не подозревал. Купил на замену колодки российские Riginal за 800 рублей комплект, т.к. немецкий стоил 2000. Несколько раз устанавливаю, но результата нет. Ласка авторегулировки зазора просто слетает и падает. При внимательном осмотре оказалось, что металл российских колодок в два раза тоньше тех, что стояли с конвейера.
Из-за чего ласка проваливалась в распорной вилке и падала. Подогнув лапку тормоза стали работать как надо. Так что будьте внимательны при покупке колодок.
Виктор
Добрый день!
Подскажите, пожалуйста, обязательно ли на нексии снимать задние ступицы при замене колодок?
Ivan
26 нояб. 2016 19:43
#
Для замены задних тормозных колодок или тормозного цилиндра на Нексии ступицу снимать не надо. И это хорошо, пусть и не много неудобно с пружинками работать, но зато подшипник цел и невредим. На Ланосе ступица и тормозной барабан неразделимы, поэтому при замене тормозных колодок подшипники ступицы всегда приходиться дёргать, снимать и ставить. А это им, по моим наблюдениям, очень не нравиться )))
Юрий
На сколько гайку ступицы нужно закручивать обратно?
Гайку задней ступицы затягиваем с усилием не более 30 Нм, прокручиваем колесо, потом отпускаем её на пол оборота, прокручиваем колесо и опять затягиваем гайку (примерно на 50-60 градусов). В общем, действуем так же, как и после замены подшипников задней ступицы (в этой статье процесс затяжки гайки и регулировки подшипников задней ступицы автомобилей Дэу Ланос, Дэу Нексия и Шевроле Ланос описан более детально).
Daewoo Nexia «Ксюшка» › Бортжурнал › Проблема с задними тормозами
Доброго времени суток! Не для не секрет, что задние тормоза на Нексии есть ток по документам, а по факту там дырка от бублика или говоря простым языком, заставить тормозить задние колеса нереально! Задался этой проблемой. В интернете самый популярный способ исправить этот недочет-выкинуть клапана РТС. Хотелось бы узнать, может делал кто-то подобное, поделитесь опытом. Заранее благодарен!
Daewoo Nexia 2010, двигатель бензиновый 1.5 л., 80 л. с., передний привод, механическая коробка передач — наблюдение
Машины в продаже
Daewoo Nexia, 2006
Daewoo Nexia, 2012
Daewoo Nexia, 2007
Daewoo Nexia, 2008
Комментарии 24
Ручник на один щелчок
да делал, всерн один перед тормозит
Для начала нужно понять откуда вообще взялись регуляторы тормозных сил (РТС) на главном тормозном цилиндре (ГТЦ), какую функцию должны выполнять в теории и что делают на практике.
При торможении автомобиль в силу инерции стремиться двигаться вперед, при этом возникает крен, нагружающий переднюю ось и разгружающий заднюю. Может возникнуть ситуация, при которой задняя ось будет разгружена настолько, что тормозного усилия хватит для блокирования колес. А это юз, то есть неуправляемое движение.
Для исключения блокирования колес задней оси стали применять регулятор тормозных сил. Ключевое слово — Регулятор!
Вспомните тот самый «колдун» на жигулях. Чем больше разгружалась задняя ось, тем больше «колдун» снижал давление в гидравлическом контуре задних колес.
Автомобиль Нексия, имеющий американские корни, имел антиблокировочную систему тормозов (ABS). С целью снижения стоимости автомобиля многие узлы были упрощены или исключены из конструкции. В том числе блок ABS. Однако, без ограничения давления в системе тормозов заднего контура ни один автомобиль не будет сертифицирован (по крайней мере в РФ).
Устанавливать РТС типа «колдун» означало внесение изменений в конструкцию кузова и ходовой части автомобиля.
Инженеры приняли более простое и дешевое решение. Это установка клапанного механизма на магистраль заднего контура тормозов, перекрывающего прохождение рабочей жидкости при превышении порогового значения в магистрали. В зависимости от настройки механизма пороговое значение может быть разным. Соответственно будет меняться усилие торможения. Задачей конструкторов было добиться исключение возможности блокирования колес задней оси автомобиля при любых условиях и они этого добились. Негативным последствием стало критическое снижение тормозного усилия. Чем, собственно, и недовольны владельцы Нексий.
Не стала исключением и моя Нексия. Задние колеса не блокировались даже при резком торможении с горы на укатанном снегу и льду. Два года я не мог решиться на переделку тормозной системы. Последней каплей стало экстренное торможение, перед резко затормозившей десяткой. Перед провалился вниз, зад приподнялся, передние колеса сорвались в юз, задние катились. Остановился в сантиметрах от бампера десятки.
Скажите, если у вас в повороте передние колеса идут в юз, как это сказывается на управляемости автомобилем? Мне кажется, что автомобиль становиться неуправляемым. А если в юз пошли задние колеса, а передние крутятся, автомобилем можно управлять? Вспомните, как в детстве катаясь на велосипеде (с педальным приводом тормозов на заднее колесо) Вы лихо тормозили с заносом заднего колеса в нужную сторону. Это был так называемый «управляемый занос».
Я решил попробовать удалить клапана из РТС. Результат оказался положительным. Хотя, я готов был вернуть клапана на место при негативных свойствах.
Тормоза стали более эффективными, тормозной путь по сравнению с «до этого» ощутимо сократился. Практически пропал крен вперед при торможении. Если раньше на СТО махали рукой на торможение задней оси со словами «это же Нексия…», теперь удивленно произносили; » у него зад тормозит…»
Можно назвать отрицательными последствиями немного увеличившийся свободный и рабочий хода педали тормоза. Это связано с тем, что задний тормозной контур перестал перекрываться и его объем используется полностью во всем диапазоне. Через пару дней я привык и мне казалось, что так было всегда.
За шесть лет эксплуатации без клапанов в РТС, не было не единого случая, когда излишнее тормозное усилие как-то подвело. А вот случаев когда спасало хоть отбавляй.
p.s.
Была у меня Таврия (ЗАЗ-1102) так там я вообще не нашел какой-либо системы регулировки тормозного усилия и ничего, претензий к тормозам не было.
Спасибо! Очень ценная информация!)
Если у тебя убитые задние тормоза, то это не значит что их нет.
Я не настолько глуп, чтобы задавать здесь вопросы о плохо работающем узле, если он убит!
Клапана РТС стоят не просто так. Удалять их это риск того, что при течке тормозухи тормоза пропадут вовсе. Найди и поставь балку с ЗДТ и будет тебе радость
Родные тормоза стоят и тормозят, пидаль впол и колам встают. Подвести ручник так что бы на втором щелчке уже тормоза держали на отлично. Но дисковые конечно лучше.
Удалил клапана РТС давным давно, полёт нормальный и зимой и летом.
вчера оттормаживался на светофоре и машину повернуло. стоят ЗДТ и РТС 3/45
«заставить тормозить задние колеса нереально!»
да, ладно! При правильном зазоре «колодка-барабан» на штатной системе ланоса (а а по тормозам это упрощенная нексия) машина спокойно проходит техосмотр.
Нюансы — механимз автоподвода задних колодок должен быть исправен.
механизм работает, ручник подведен до 2го щелчка, тормозов по прежнему нет…
Значит не работает. Ручник должен на 5-6 щелчков срабатывать.
