Всем привет! Хочу поделиться процессом изготовления А- образника.

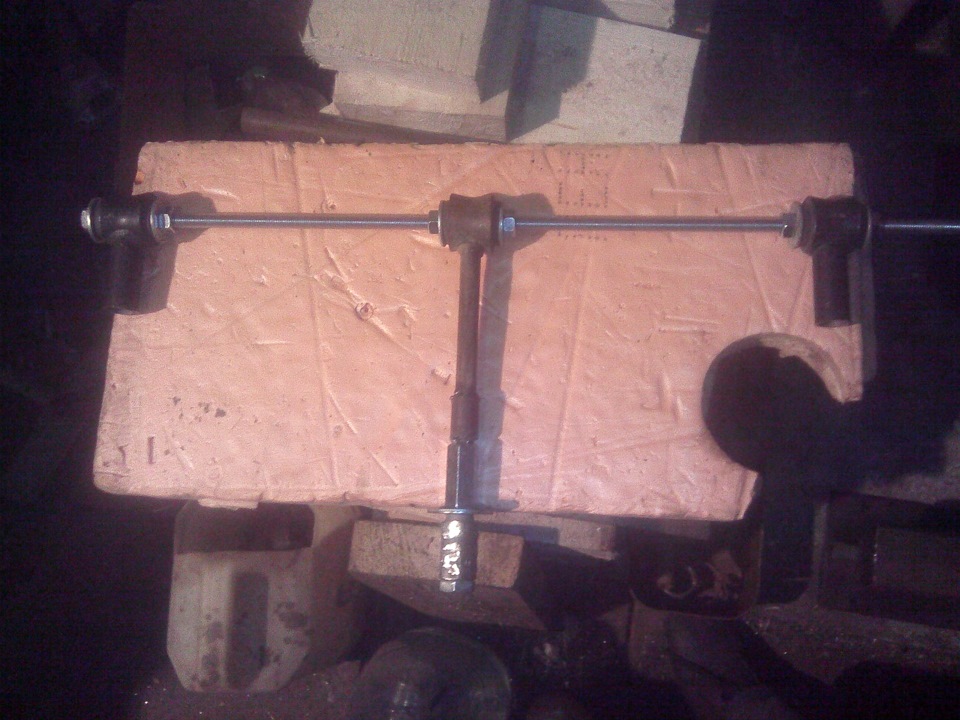

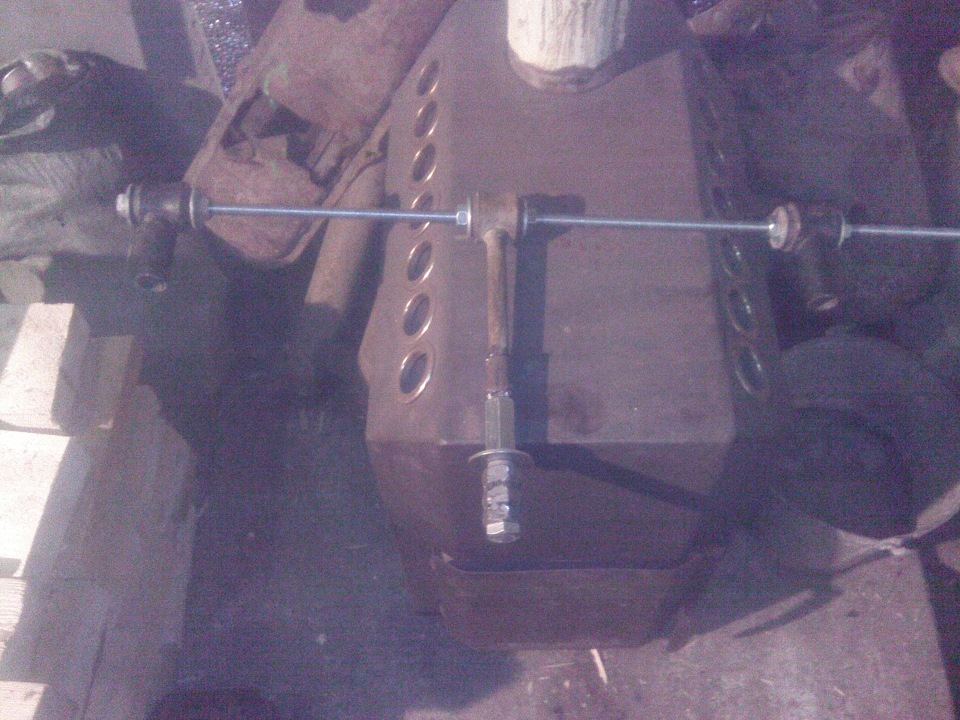

Для начала нам понадобится кондуктор, чтобы изделие встало на машину так, как будто его туда на заводе поставили! Городить огород как всегда не хотелось, поэтому взяли шпильку м14 с запасом по длине, кусок реактивной тяги (главное, чтобы она была из цельного прута, хотя трубка тоже сойдёт), 7 шайб диаметром внутри по шпильке, снаружи по сайлентам реактивных тяг, резьбовую втулку м16 и подходящий к ней болт, длинной примерно 80 мм. Приварили к куску реактивной тяги резьбовую втулку ( далее по тексту просто Приблуда) так, чтобы общая длина соответствовала желаемому размеру а- рычага в ширину ( ошибиться не страшно в последствии можно будет регулировать + — 2 см.) мы сделали немного длиннее дабы развернуть мост по кардану. Все, начинаем скручивать кондуктор. Получившуюся ранее приблуду ставим по центру и зажимаем с двух сторон гайкоми с шайбами. Затем на одинаковом расстоянии от неё ставим, заготовленные заранее, 2 конца короткой реактивной тяги с сайлентами и закрепляет тем же макаром, расстояние с наружной стороны должно соответствовать расстоянию между лонжеронами в местах крепления коротких реактивных тяг. Че-то сложно получилось!, в общем выглядит это примерно так:
В качестве шарнирно-подвижной опоры было решено использовать рулевой наконечник от Газели. Как раз в гараже завалялась парочка с одной стороны. Важно! Левый и правый различаются резьбой! Надо выбрать правильный! У такого решения оказалось много плюсов во-первых достаточно надежный, во-вторых в последствии можно регулировать наклон моста, ну и при ремонте палец меняется отдельно.
Прикручиваем на наконечник некоторое количество ступичных гаек от Нивы ( у меня 3)
Для того, чтобы изготовить втулку, свариваем гайки между собой, зачищаем, втулка готова. В эту втулку на а-образнике будет вкручиваться наконечник.
Прикручиваем получившуюся втулку к втулке, приваренной к приблуде и выставляемых всё в одной плоскости.

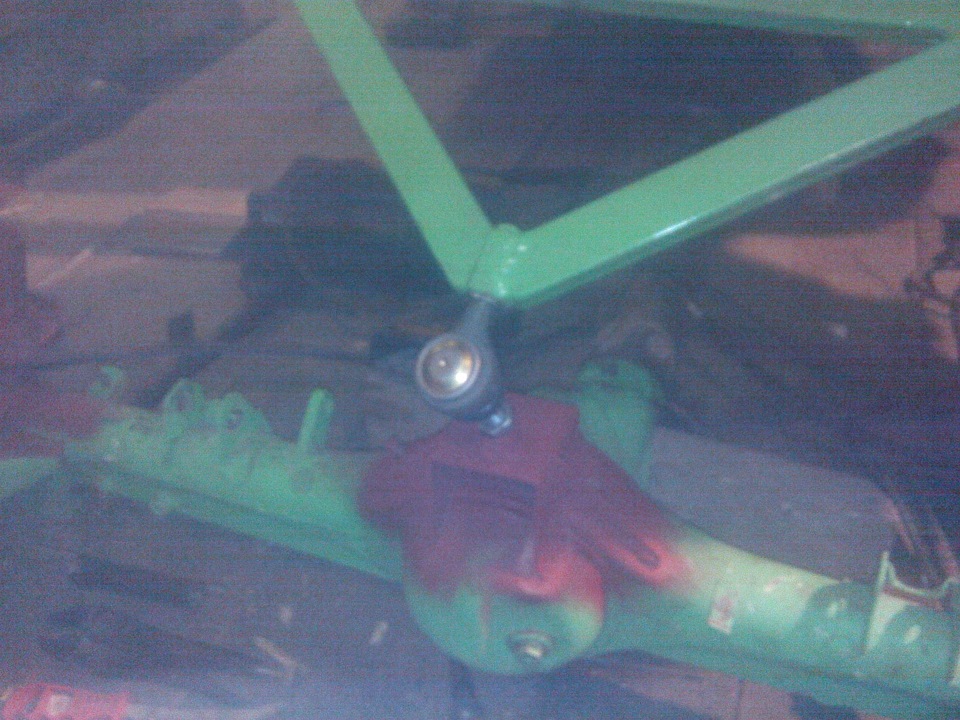

Теперь можно заняться самим а-образником. Берём профильную трубу 20х40, вымеряем длину и углы двух коротких сторон прихватываем с одной стороны к кускам тяг, с другой к втулке. Снимаем кондуктор и привариваем длинную сторону. Проверяем плоскость, если все ровно, то хорошо, можно проваривать, зачищать и красить. Вот что получилось:
Впереди изготовление ответной части на мосте.
Всем спасибо.
