Daewoo Nexia Вишенка › Бортжурнал › Пересвет и установка AUX на Clarion!
Добрый день Друзья! Наконец то решил своей машиной заняться! пока на природе по работе выезжал в поля на сутки, решил там и заняться, чему пропадать времени зря) Надоела унылая зеленая подсветка штатной магнитолы кларион! да и возможность воспроизводить только радио и СД меня тоже как то не радовало! Менять пока магнитолу и не думал, не знаю как вас, ну меня что магнитола, что колонки стоковые устраивают полностью!
как работает у нас AUX? мы вставляем провод при проигрывании радио и у нс радио замолкает и играет телефон, вытаскиваем и у нас снова играет радио!
Итак, что мы делаем?
1) меняем всю подсветку кнопок на магнитоле на холодно белый. smd светодиоды 3528,
2) меняем подсветку экрана на холодно белый. светодиод выводной 3мм
3) меняем пленку полиризационную на новую чтоб был черный экран и белые символы размеры 70х13
4) устанавливаем выход AUX максимально аккуратно и по заводскому. разъем 3,5 стерео прямоугольный, 2 конденсатора электорлитических 47uF 16v, провода и разъемы PLS BLS
Итак поехали:

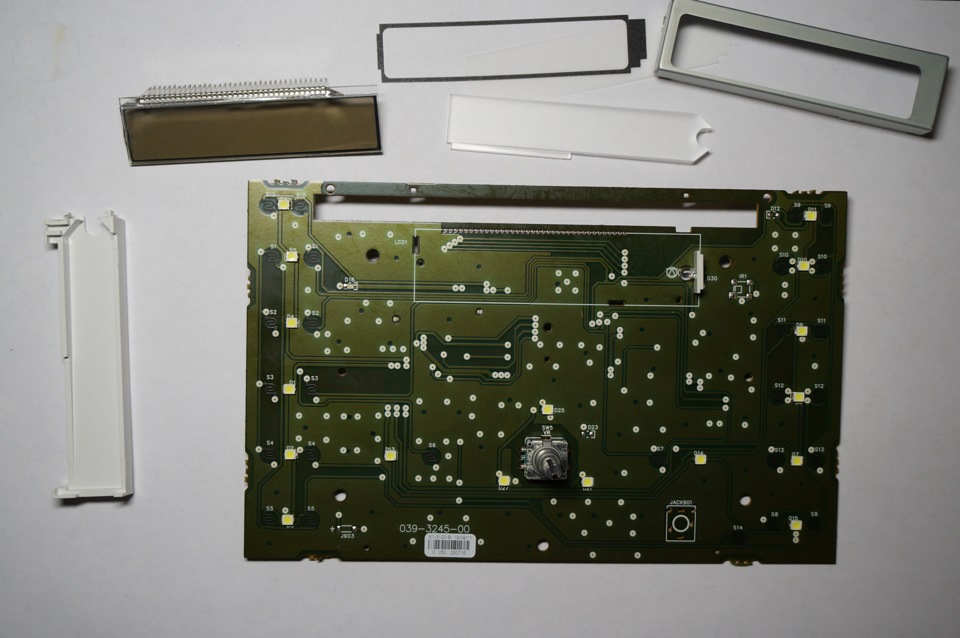

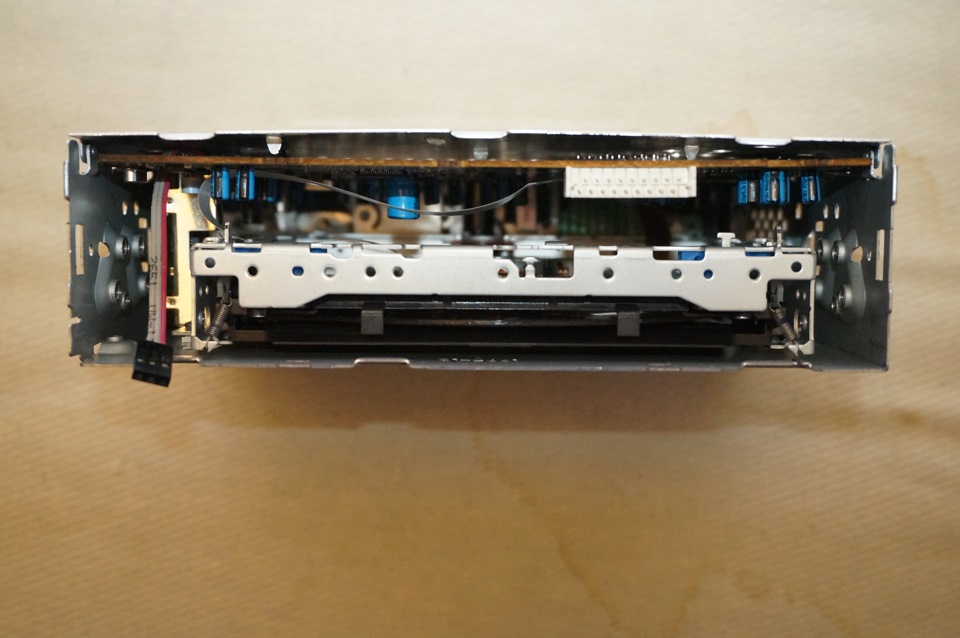

1) разбираем магнитол на состовляющие, проблем особых нету,
2) перед тем как выпаивать старые светики, пометьте в стороне маркером где находится минус, извините. фото этого я не делал!

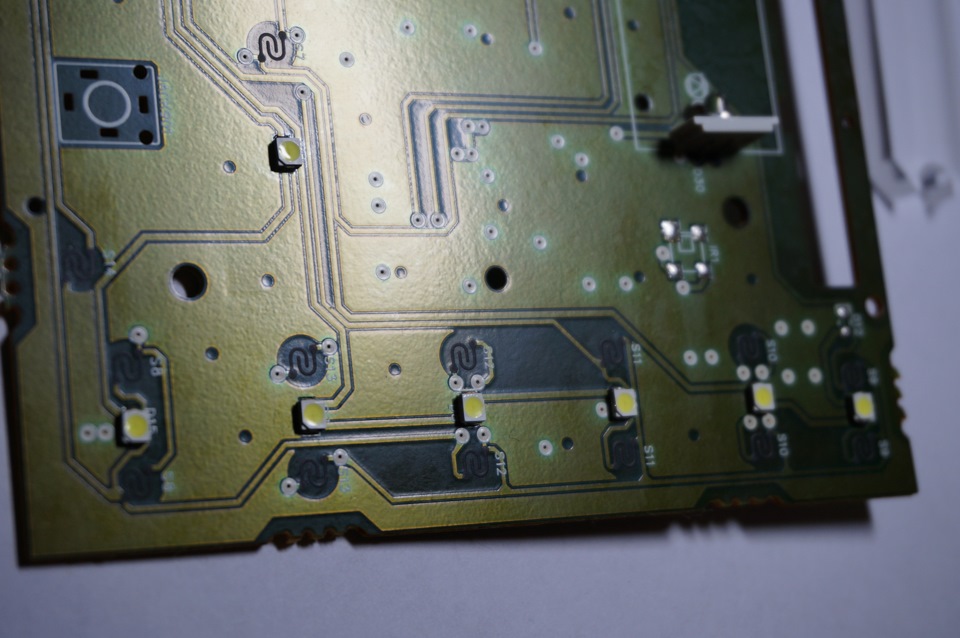

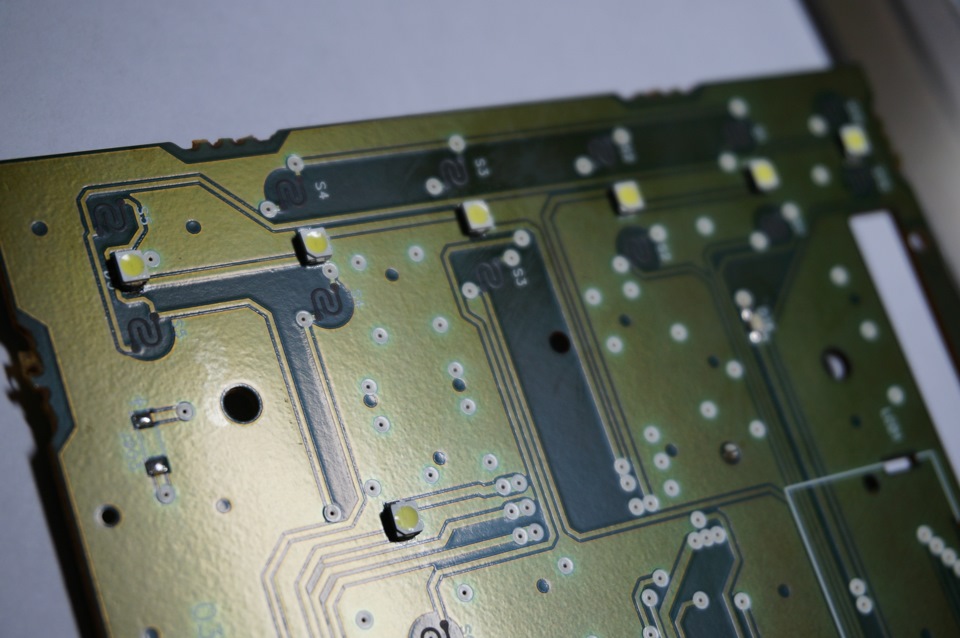

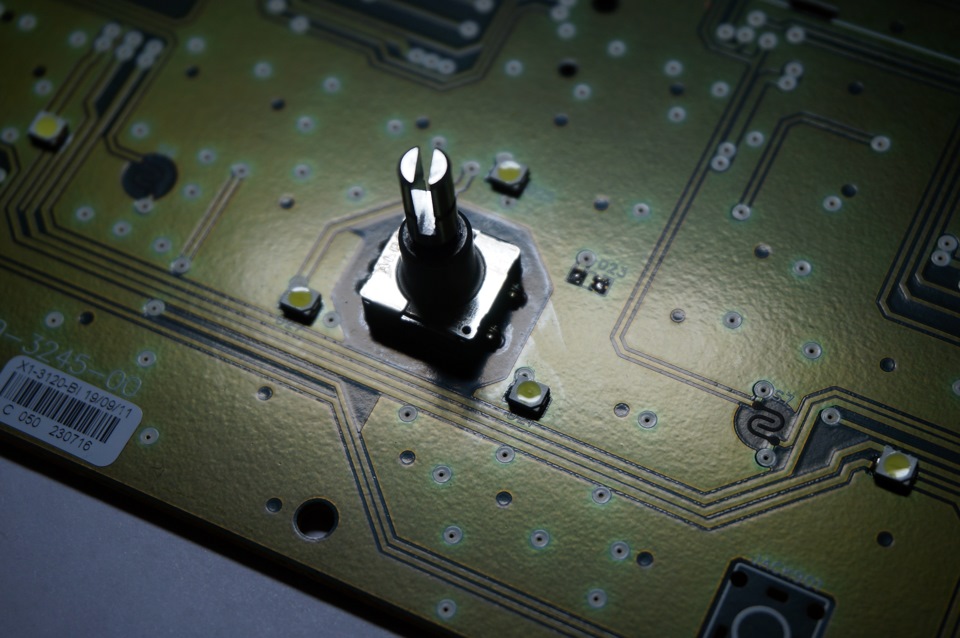

3) запаиваем новые светики, можно спокойно 1206 впаять, у меня были 3528

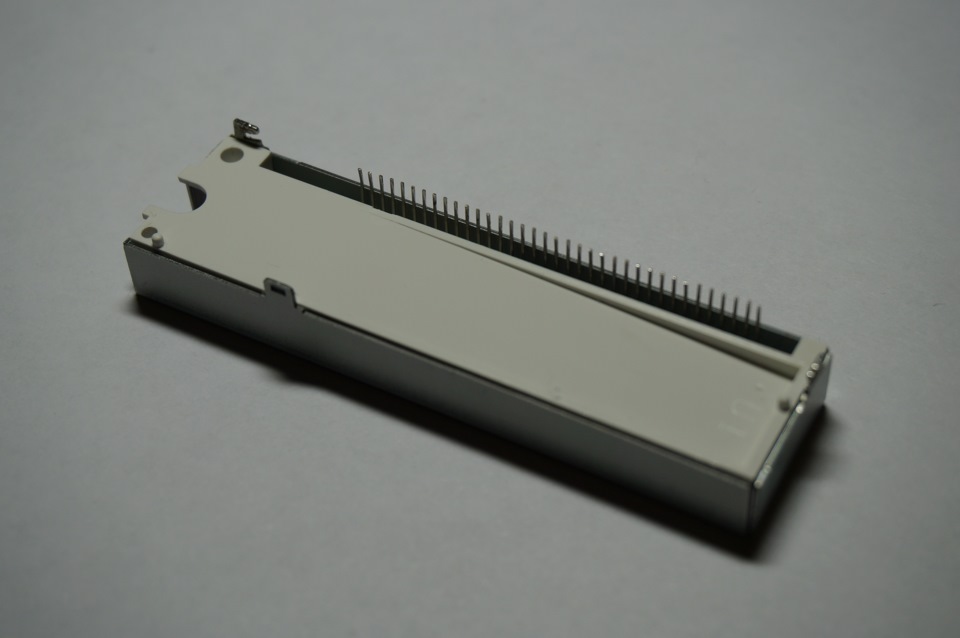

4) далее выпаиваем экран, убираем его в сторонку и меняем светодиод выводной 3мм

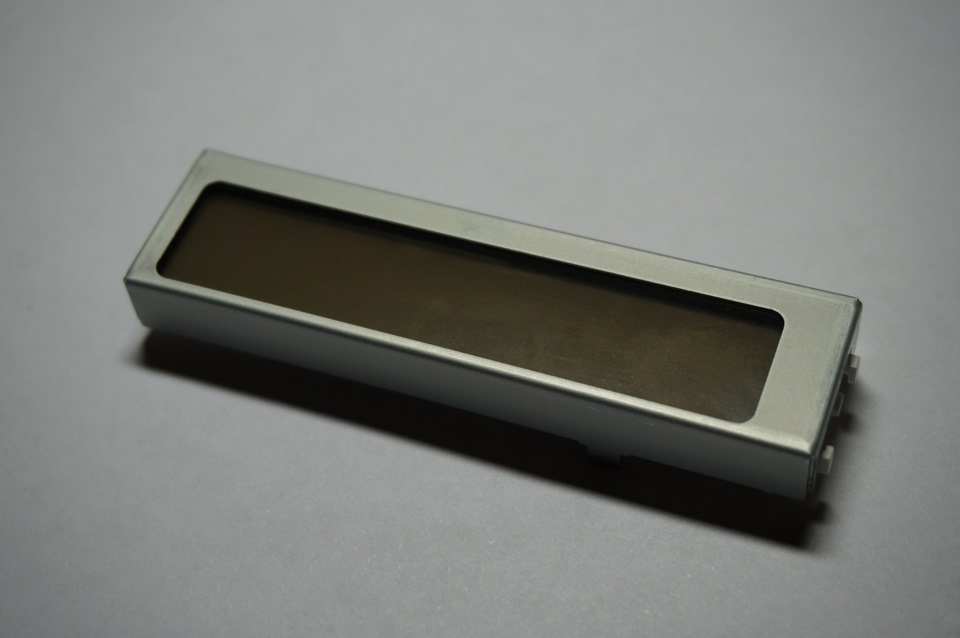

5) далее экран дербанится на состоявляющие
и отклеивается старая пленка и клеиться новая

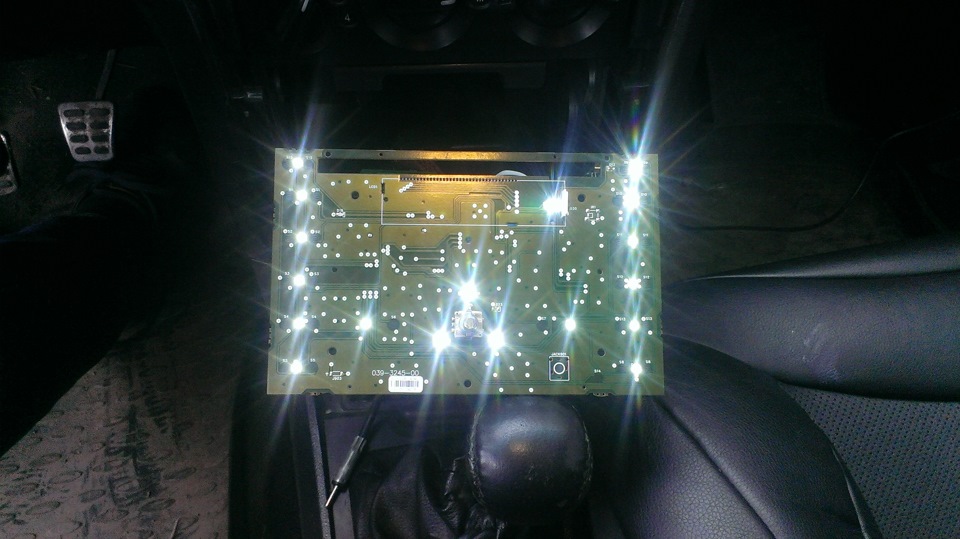

6) идем проверяем как все светит, результат меня порадовал!

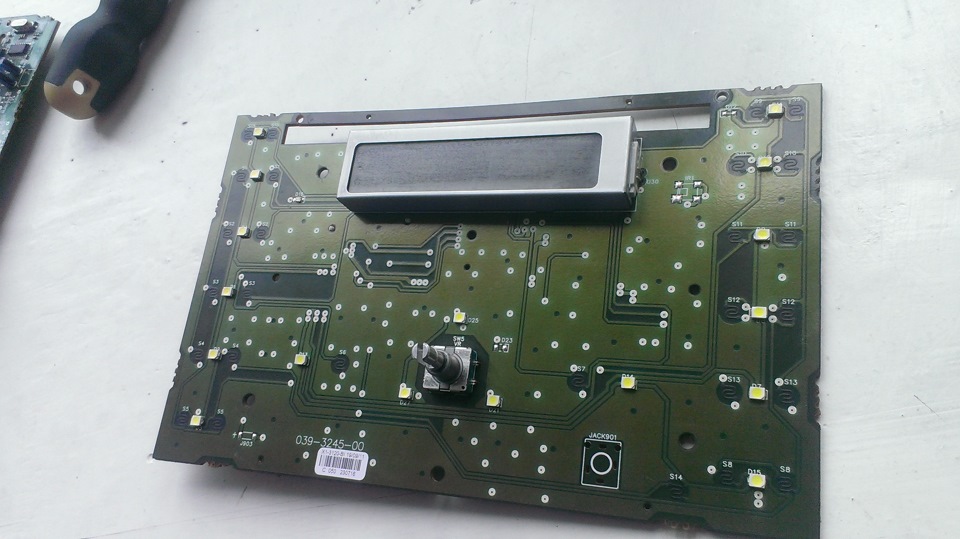

7) Далее собираем все обратно и можно временно плату убрать!
8) Далее берем основную плату и в центра тюнера ищем эти надписи R-LO TPO1- левый канал и R-RO TRO2 — Правый канал к ним припаиваем конденсаторы!
Припаиваем плюсовой ножкой к контакту а отрицательная пойдет на разъем 3,5 мама
и еще нужна масса, ее берем с корпуса, допустим где тюнер припаивается к плате(у меня это красный провод)
и к этим проводам припаиваем раем BLS
9) далее берем снова первую плату с экраном и ищем на ней снизу место под что то с 4мя отверстиями и расширяем их немного под провода наши чтоб они без проблем пролезли и со стороны экрана припаиваем наш разъем а со стороны спины припаиваем разъем PLS
Сообщества › Кулибин Club › Блог › Автозвук. AUX в штатную магнитолу Daewoo Nexia
Друг купил себе матиз, в ней стояла штатная магнитола (clarion) от нексии старого образца, без аукса и юсб.
Я предложил модернизировать ее поставив аукс разъем.
На просторах всемирной паутины нашел схему как и куда припоятся.
Человек рассказывает что к чему: «Подключаться к CD нет смысла. Если диск не играет, предусилитель и оконечник нахдятся в режиме MUTE. Причем если на оконечник еще можно подать сигнал включения, то микросхема предусилителя NJW1192 в простое выключается программно.
Некоторые, правда, обошли это тем, что записали на диск тишину. И включают его параллельно с внешним плеером.
Другой товарищ подключил разъем прямо к выходу радио. Получился интересный эффект: как только в разъем включается плеер, звук радио исчезает, и сигнал на выход идет с плеера. Проверил сам.
Правда если нажать на плеере паузу, слышно очень тихий звук радио. Полагаю, дело в разных выходных сопротивлениях оконечного усилителя плеера и предусилителя радио-модуля. Первый просто глушит второго. Этот вариант тоже отметаем. Если не жалко радио, то никто не гарантирует в таком режиме сохранность плеера. А это не есть гут. Плееры и телефоны (в режиме воспроизведения музыки) сейчас бывают дорогие. «
Конечно же я хотел сделать как он, посчитав это правильным. Но нашелся у меня на работе аукс разъем, с помощью него обошелся без переключателя. На нем 5 ножек: 1 масса, 2 постоянные и 2 размыкающиеся когда вставляется мини джек.

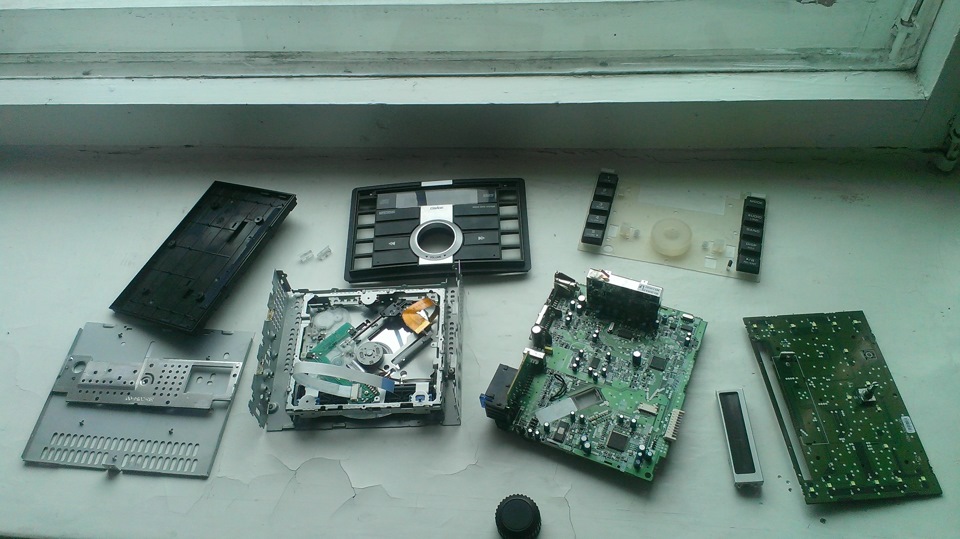

Разбираем магнитолу. Просверлил отверстие под аукс в лицевой панели и плате (с другой стороны даже площадка есть под него, а на плате контакты). На фото отмечены красным кругом.

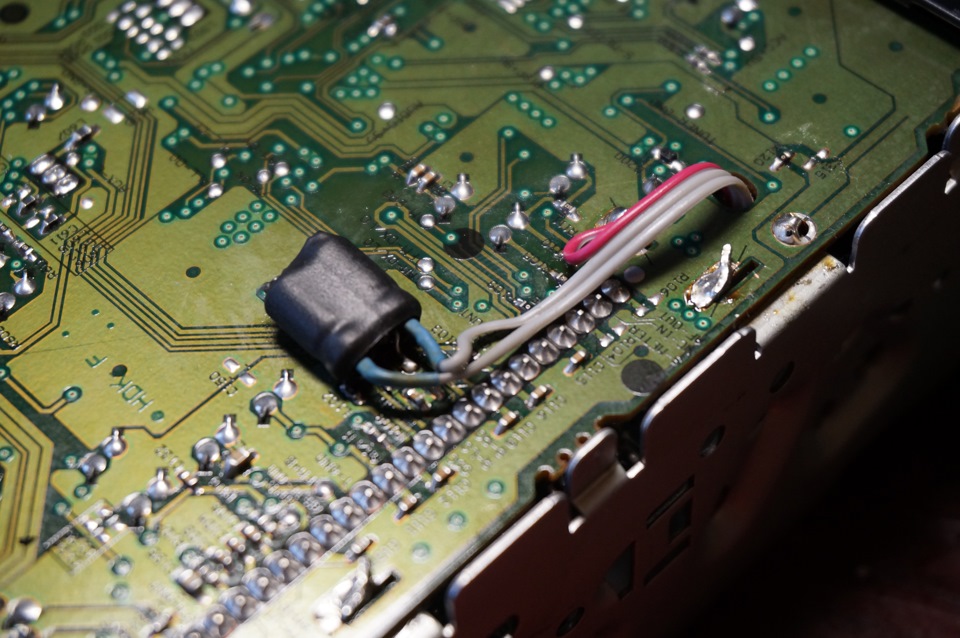

На плате магнитолы находим (R-LO и R-RO ) и разрезаем 2 дорожки между левым и правым каналом предусилителя и радио-модулем.
И припаевыемся проводами к точкам пайки на плате. Красным кружком отметил куда припоял массу
Набросал схему чтобы было более менее понятно.
Еще сделал аукс кабель, так как из схемы убрал переключатель, а без него некуда было припоять кандеры, дабы обезопасить подключаемые девайсы. Впаял их в кабель, кандеры 27 мкФ 16 В. Кабель взял на работе, устойчивый к разным температурам и с экраном.
Припаиваем провода к разъему и собираем
Ставим на место и пробуем. Включаем радио, поет радио; вставляем аукс кабель, радио перестает работать и тишина (призвуков от радио нет), включаем музыку на телефоне, и … играют песенки:-)
Отлично все функционирует. Я доволен что все нормально сделал, друг что теперь будет слушать то что хочет:-)
Обзор моделей магнитол для Дэу Нексия
Дэу Нексия считается «народным» автомобилем. Эта марка машин уже давно зарекомендовала себя на автомобильном рынке. Автомобиль непривередлив и неприхотлив к российскому климату и дорогам. За счет сочетания низкой стоимости и выносливости Нексия продолжает лидировать среди своих собратьев по классу.
Автомобиль Daewoo Nexia
Немного истории
Как уже всем хорошо известно, Дэу Нексия является копией Опеля Кадет. Первые модели Нексии имели внешние и внутренние сходства со старшим братом. Из-за этого сильно отставали в развитии автомобилестроения. Но это не помешало завоевать популярность у автовладельцев. Современные Нексии N150 оснащены системами безопасности, изменен внешний вид и мощность двигателя. Коснулись изменения и салона автомобиля.
Панель приборов заменили со старой опелевской на евростандарт. Добавили климат-контроль и многофункциональную автомагнитолу с разъемом 2din. За счет таких незначительных изменений пошло увеличение спроса на автомобиль. Также современный автомобиль оснащен неплохой тепло- и шумоизоляцией. Есть возможность установки кондиционера и электростеклоподъемников. Благодаря этим функциям Нексия снова оказалась в списке лидеров своего класса.
Штатная магнитола
В этой статье пойдет речь о штатных магнитолах Дэу Нексии. С появлением обновленной Нексии N150 произошли изменения экстерьера и интерьера автомобиля. В салоне изменилась панель приборов, обшивка дверей, рулевое колесо. Установлена подушка безопасности для водителя. Также Нексия стала комплектоваться новой магнитолой Clarion размером 2din. Магнитола хорошо гармонирует с торпедо и салоном в целом.
В этом вы сможете убедиться, посмотрев фото. Современный дизайн и качество звука позволяют получить огромное удовольствие от поездки. Клавиши переключения расположены вертикально по обеим сторонам. Регулятор громкости находится в середине. Над ним расположен дисплей. Все кнопки реагируют на легкое прикосновение пальцем. При нажатии не требуется усилий. Штатные магнитолы Кларион в сочетании с заводской акустической системой способны воспроизводить музыкальные композиции в хорошем качестве.
Штатная магнитола Clarion
Управление магнитолой не составит трудностей после прочтения инструкции. В инструкции подробно описаны настройки всех функций, с которыми сможет разобраться даже ребенок.
Характеристика Clarion
Штатная магнитола Clarion имеет следующие характеристики:
• Цвет – черный, темно-серый;
• Размер – 2 din;
• Подключение осуществляется к стандартному заводскому разъему проводов;
• Выходная мощность – по 50 Ват на 1 динамик (рассчитано на 4 динамика);
• Есть функция автоматической и ручной настройки радиоприемника;
• Диапазон частот: от 87,5 МГц до 108 МГц;
• Аудиосистема для CD-дисков;
• Эквалайзер высоких и низких частот, имеется возможность подключения усилителя и сабвуфера.
Недостатки
Недостатков у данного устройства не так уж и много. Но, возможно, для кого-то они покажутся значительными. Один из недостатков – это слабый усилитель радиосигнала. При выезде за пределы города сначала появляются хрипы, затем сигнал и вовсе пропадает. Эту проблему можно решить с помощью паяльника. Выражаясь проще – нужно заменить усилитель радиосигнала.
Следующий немаловажный недостаток – это слабая выходная мощность звука. Для истинных любителей басов и громкой музыки данный недостаток может быть основной причиной замены автомагнитолы. На некоторых моделях заметно ухудшение качества воспроизводимой музыки при уменьшении громкости звука. Третий недостаток – отсутствие разъема под usb или sd-флешку.
Современный автопром уже около 5 лет занимается внедрением магнитол с возможностью подключения различных видов носителей информации. А также управлением опциями безопасности, навигации, климат-контроля, бортовым компьютером через одно устройство, экономя при этом место под клавиши управления.
Снятие и установка
Снять и установить штатную магнитолу Дэу Нексии N150 не составляет особого труда. Для того чтобы установить магнитолу потребуется: под капотом отсоединить клемму аккумуляторной батареи, снять декоративную рамку консоли, с помощью специальных ключей-съемников надавить на удерживающие замки по бокам устройства и аккуратно потянуть магнитолу на себя.
Есть и другой вариант. Отверткой открутить посадочное место (своеобразная металлическая рамка) магнитолы и вынуть все вместе с медиаустройством. Крепится на четырех винтах под крестовую отвертку. При снятии магнитолы нужно быть осторожным, чтобы не допустить обрыва проводов. Провод радиоантенны легко извлекается из устройства. А вот с разъемом питания придется потрудиться! Для его извлечения необходимо надавить с усилием на лепестки защелок. Только после этого можно отсоединить разъем.
Для правильной установки магнитолы в штатное место выполняйте все действия в обратной последовательности. Если после установки магнитола не работает, то следует прочитать заново инструкцию и выполнить все действия в строгой последовательности. Если после выполнения всех шагов по установке и подключению музыкального устройства изменений в лучшую сторону не произошло, и магнитола по-прежнему не работает – обратитесь в сервисный центр. Не помешает визит к автоэлектрику, т.к. возможны проблемы с электропроводкой автомобиля.
Последние Дэу Нексии стали комплектоваться магнитолами с usb-входом под флешку и с расширенными функциями. Например, у новых магнитол присутствует блютуз, с помощью которого можно разговаривать по телефону, не используя руки. Также увеличилась мощность на выходе и, соответственно, качество звука.
Но если вас не устраивает штатная магнитола Дэу Нексия, то при покупке нового автомобиля вы можете доплатить автосалону за установку нужной вам магнитолы и замену динамиков по вашему вкусу и предпочтению. В этом случае автомобиль не потеряет гарантию производителя, а вы получите максимальное удовольствие от владения новой машиной.
Добавляем AUX-вход в штатную магнитолу Nexia Clarion
Понадобилось одному моему товарищу прикрутить сей вход к магнитоле. Машина была не старая, 2011 года, время процветания флешек и портативных плееров, но у штатной магнитолы не оказалось не только USB-порта, но даже AUX-входа. Видимо производитель ставил все, что завалялось на складах. Оставался выбор — слушать попсу по радио (да и то ловит не везде) или таскать с собой кучу дисков (а еще музыка на диске переключается с паузой секунд в пять). Сменить магнитолу на более совремменную — тоже не вариант. Размер штатной 2-DIN, нестандартная коробка. Нужно докупать карман или ставить заглушку. Да дело-то и не в этом. У штатной магнитолы очень удобный регулятор громкости и кнопки переключения треков. А остальное не так важно (звук приемлемый).
Решено — вскрываем магнитолу. И видим, что производитель оставил место под AUX. Внутри панели и на плате панели.
А вот на плате самой магнитолы — нет. Видимо, не та модификация.
Методом научного тыка было выяснено, что подключиться можно перед предусилителем. По входу CD или Радио. Перед оконечником подключаться нет смысла, не будет управления тембром, балансом и громкостью со штатного регулятора.
Подключаться к CD тоже нет смысла. Если диск не играет, предусилитель и оконечник нахдятся в режиме MUTE. Причем если на оконечник еще можно подать сигнал включения, то микросхема предусилителя NJW1192 в простое выключается программно.
Некоторые, правда, обошли это тем, что записали на диск тишину. И включают его параллельно с внешним плеером. Мьсе знает толк, да.
Другой товарищ подключил разъем прямо к выходу радио. Получился интересный эффект: как только в разъем включается плеер, звук радио исчезает, и сигнал на выход идет с плеера. Проверил сам.
Правда если нажать на плеере паузу, слышно очень тихий звук радио. Полагаю, дело в разных выходных сопротивлениях оконечного усилителя плеера и предусилителя радио-модуля. Первый просто глушит второго. Этот вариант тоже отметаем. Если не жалко радио, то никто не гарантирует в таком режиме сохранность плеера. А это не есть гут. Плееры и телефоны (в режиме воспроизведения музыки) сейчас бывают дорогие.
Так что — резать. Перерезаем линии от радио к предусилителю (R-LO и R-RO ) и паяем в разрез переключатель. Там очень удобно расположены точки 1 и 2, так что зачищать ничего не надо. Главное перерезать дорожки между этими точками и пайкой радиомодуля (3 и 4).
Вторую линию к переключателю, соответственно от разъема 3,5. Конденсаторы для страховки. Емкость от 1 до 100 мкФ. Можно обойтись без них, если не жаль рискнуть плеером.
Устанавливаем назад. Все работает. Режим «Радио» — «AUX» переключается тумблером.
Дэу нексия магнитола инструкция
Страница 14
Decrypting by ALTeam.ru
Прикосновение к кнопке во время режима автоматического сохранения заканчивает
запоминание станций.
DISP
Изменение содержания дисплея.
(только при простых операциях)
При прикосновении к кнопке в режиме ручной настройки радио включает автоматический
или пошаговый поиск.
При прикосновении и удерживании кнопки в режиме ручной настройки радио включает
быстрый поиск.
1. Нажмите кнопку [SRC] и выберите режим радио.
При каждом нажатии на кнопку режимы меняются в следующем порядке:
Radio
2. Дотроньтесь до [BАND] и выберите диапазон. При каждом прикосновении к
[BАND] диапазоны меняются в следующем порядке:
FM1→FM2→FM3→AM→FM1…
1. Дотроньтесь и удерживайте кнопку [BАND] в течение одной секунды или более до
появления на дисплее надписи “MANU”. Когда на дисплее появится надпись
“SEEK”, станет доступен автоматический поиск.
тогда на дисплее появится надпись
DOWN” и начнется поиск. Поиск будет прекращаться только на радиостанциях с
хорошим приемом.
3. Для прекращения поиска снова дотроньтесь до ▲*▼
Ручная настройка
Существует 2 способа ручной настройки: быстрая и пошаговая.
1. Дотроньтесь и удерживайте [BАND] в течение одной секунды или более до
появления на дисплее надписи“SEEK”. Когда надпись “MANU” появится на
дисплее, станет доступна ручная настройка.
2. Настройте станцию:
a. Пошаговая настройка
b. Быстрая настройка:
Прикоснитесь к ▲*▼ на дисплее. Если вы уберете руку с панели, настройка остановится.
Вызов радиостанции из памяти
1. Нажмите кнопку [PRESET]. На дисплее появится список запрограммированных
2. Нажмите соответствующую радиостанцию.
*В режиме стандартного управления дисплеем эту функцию можно настроить при
помощи ▲*▼.
3. Для прекращения поиска дотроньтесь до [RTN]
Ручная предустановка станций
Всего может быть введено в память 24 станции (по 6 станций в каждом из диапазонов FM-
1, FM-2, FM-3, AM).
1. Нажмите [BAND] для переключения диапазона.
2. Настройтесь на желаемую станцию.
Со слов знаменитого капитана из юмористической повести Некрасова «Приключения капитана Врунгеля» – «Как вы яхту назовете, так она и поплывёт». И правда, данные слова очень точно описывают автомагнитолы компании «Кларион».
Небольшая история про компанию
Название японских авто-магнитол «clarion» пошло от духового инструмента, выдаваемого мелодию очень высокой и качественной частоты. S–образный агрегат, появившийся в XIV веке, замечательно держало звуковой баланс со многими центральными духовыми инструментами в оркестре.
Японская авто-магнитола «clarion»
Исходя из вышесказанного выбор названия для компании был очевиден и намекало на очень близкую связь с миром музыки.
Компания «Clarion» с начала своего существования занимает одно из лидирующих строк на рынке медиа–устройств для автомобилей. И уже более семидесяти лет почти постоянно впереди своих близких конкурентов. И правда эволюционирующий мир автомобилей первыми увидели японские авто–радиоприемники, первые стерео-системы и еще многое другое. Кампания «Кларион» предоставила самое лучшее качество быстро меняющемуся миру. Подключая магнитолу Кларион, в свой автомобиль, вы останетесь довольны.
Цели компании
Данная статья предоставляет возможность ознакомится с целями, поставленными перед компанией.
Обзор магнитол
Достижение высокого уровня в качестве звучания штатной магнитолы Кларион, которая соответственно будет находится в непривычной для себя среде без каких-либо границ и исключений для акустики. Максимальное соединение в одном комплексе развлекательных и функциональных ресурсов автоэлектроники. Рекорд максимальной безопасности при управлении автомобилем, используя различные системы и оборудование, идущие в дополнения к штатной магнитоле Кларион.
Штатная магнитола
К примеру, дополнительная функция «HandsFree» дает возможность разговаривать по мобильному телефону, не отвлекаясь от управления автомобилем. А также управление всей акустикой родной магнитолы Кларион возможно через пульт дистанционного управления. Оптимальное соотношение цена – качество. Нельзя не согласится, что компания, которая достигла таких успехов, оставляет за собой не только постоянство работы из всех вышеизложенных пунктов, но и правильно выбранный путь развития. Если бы отношение к своему деянию у компании было бы другое, то она не смогла бы достичь такой высоты.
Продукция компании
Линейка магнитол, выпускаемая компанией Кларион очень большая и довольно разнообразная. Любая из моделей отличается собственной возможностью и личными характеристиками. Также среди них присутствуют универсальные модели с возможностью устанавливая почти в любую машину или специально выпущенные для определенной марки. Это все для того, что специальные автомагнитолы для какого–то вида машины функционируют с иной техникой, а совместимость между ними очень важный момент. Зачастую магнитолы Clarion устанавливают в авто фирмы Daewoo.
Функционал магнитол Clarion
Степень их высочайшего качества и огромной функциональности, вы можете убедиться лично, осмотрев любую из моделей, которая вас заинтересовала, в специальных магазинах либо же у специалиста автомобильных медиа систем.
Возникает вопрос, в чем же, все таки, различие между магнитолами выпущенные для определенных марок машин и тех, которые продаются самостоятельно. Все довольно просто. Дело в том, что мультимедийная возможность аппарата и самой машины работают совместно и в полном объеме, а подключение отдельно купленной магнитолы приводит к тому, что не которые функции будут отключены.
Мультимедийная возможность аппарата
При установке, даже самой «прокаченной» модернизированной магнитолы, взамен стандартной кое-какие скрытые возможности машины так и остаются незадействованными.
Только это не значит, что производство штатных головных механизмов совершает единственный автопроизводитель, на некоторые модели устанавливают продукцию других производителей.
Так повелось, что модель автомагнитолы, которую устанавливает автопроизводитель не охватывает весь спектр модельного ряда. Чтобы убедиться, в вашей машине установлена не простая «двух диновая» автомагнитола вам понадобится инструкция, указывающая определенные модели авто и год их производства.
Плюсы и минусы
Положительных сторон у магнитолы много. Если обсуждать минусы, их мало и все они носят индивидуальный характер.
Как правильно самому установить магнитолу Clarion
Отсоедините контакты автомагнитолы от аккумулятора. Это необходимо сделать чтобы при подключении не замкнуло. Также запомните: данный механизм функционирует при напряжении 12В, это означает, что установку автомагнитолы целесообразнее производить в легковом автомобиле. В комплекте с устройством идет специальная шахта под магнитолу. Прежде чем подключать магнитолу, установите данную шахту на приборной доске.
Сюда же начните закреплять блок питания автомагнитолы. Сделать это возможно с помощью винтов либо шурупов, входящих в комплект покупки. Затем подсоедините все провода в правильной последовательности. Разъем устройства ISO, поэтому сделать это будет не сложно. Подключаем контакты в зависимости модели магнитолы Clarion, установленной на вашем авто.
Штатная магнитола Кларион в Нексии
Рассмотрим штатную магнитолу фирмы Кларион класса 2 din, установленной на Дэу Нексия. Аналогичные автомагнитолы устанавливают на DaewooMatiz. С развитием технологий стал изменяться интерьер салона Нексии и Матиза. Также модернизация коснулась и устанавливаемых автомагнитол. В данных автомобилях стали устанавливаться магнитолы Кларион размера 2 дин, прекрасно гармонирующие с приборной панелью и вообще салоном.
Модный дизайн и качественный звук предоставляют возможность радоваться поездке. Переключающие кнопки располагаются вертикально с двух сторон, ручка для настройки громкости по центру, над ними расположился мониторчик. Клавиши срабатывают от легкого нажатия. Стандартные автомагнитолы Clarion совместно с акустикой завода производителя могут проигрывать музыку в отличном качестве.
Штатная автомагнитола Clarion для DaewooMatiz и DaewooNexia обладает следующими характеристиками:
Минусы автомагнитол Кларион
Минусов у этого устройства мало. Но кому-то они могут показаться важными. Одним из минусов является слабенький усилитель радиосигнала. Выезжая за город сначала вы услышите хрип, потом сигнал совсем пропадет. Данная трудность исправляется при помощи паяльника. Говоря проще – замените усилитель радиосигнала.
Еще один важный минус – слабенькая мощность выходящего звука. Истинным любителям басов и громкой музыки такой недостаток может стать главной причиной для замены магнитолы. В некоторых моделях ухудшается качество воспроизводимой музыки если уменьшить громкость. Третий минус – отсутствует разъем для usb либо sd-флешки.
В последнее время производители авто пытаются внедрить автомагнитолы в которых есть разъемы для разных носителей информации, а также управление функциями безопасности, навигации, климат-контроля, бортовым компьютером.
В последнее время DaewooNexia и Matiz комплектуется штатными магнитолами Кларион с usb-разъемом и расширенным aux–выходом на динамики.
Если вам не нравиться магнитола, которая уже находиться в автомобиле, который вы покупаете, за отдельную плату будет установлена необходимая вам магнитола и заменены динамики по вашему желанию. В данной ситуации гарантия производителя на авто не теряется, а вы сможете насладиться новым авто.
