Бархатная раздатка на ниву что это
Раздатка бархатная с двухрядным подшипником на ВАЗ Нива, Шевроле Нива
Уважаемые покупатели, во избежание ошибок при отправке раздатки бархатной 2123, НИВА с двухрядным подшипником на выходных валах, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.
1 – вилка муфты блокировки дифференциала; 2 – шток вилки блокировки дифференциала; 3 – защитный чехол штока; 4 – стопорная шайба; 5 – втулка оси рычага; 6 – ось рычага; 7 – стопорный болт вилки; 8 – выключатель контрольной лампы блокировки дифференциала; 9 – шток вилки переключения передач; 10 – рычаг блокировки дифференциала; 11 – дистанционная втулка; 12 – ось рычага переключения передач; 13 – кронштейны; 14 – вилка муфты переключения передач; 15 – рычаг переключения передач; 16 – втулка пружины фиксатора; 17 – пружина и шарик фиксатора; 18 – фланец ведущего вала; 19 – передняя крышка; 20 – сальник ведущего вала; 21 – упорное кольцо подшипника; 22 – передний подшипник ведущего вала; 23 – шестерня высшей передачи; 24 – муфта переключения передач; 25 – картер раздаточной коробки; 26 – шестерня низшей передачи; 27 – задний подшипник ведущего вала; 28 – установочное кольцо заднего подшипника ведущего вала; 29 – ведущий вал; 30 – втулка; 31 – ступица; 32 – задняя крышка; 33 – задний подшипник промежуточного вала; 34 – промежуточный вал; 35 – подшипник вала привода заднего моста; 36 – задний подшипник дифференциала; 37 – фланец; 38 – сальник вала привода заднего моста; 39 – задний корпус дифференциала; 40 – опорная шайба шестерни; 41 – шестерня привода заднего моста; 42 – ось сателлитов; 43 – стопорное кольцо; 44 – пружинная шайба; 45 – кронштейн подвески; 46 – упорная шайба сателлита; 47 – картер привода переднего моста; 48 – сателлит; 49 – ведомая шестерня дифференциала; 50 – передний корпус дифференциала; 51 – стопорное кольцо; 52 – пружинная шайба; 53 – передний подшипник корпуса дифференциала; 54 – муфта блокировки дифференциала; 55 – установочное кольцо переднего подшипника дифференциала; 56 – маслоотражатель; 57 – сальник вала привода переднего моста; 58 – подшипник вала привода переднего моста; 59 – фланец вала привода переднего моста; 60 – вал привода переднего моста; 61 – пробка слива масла; 62 – ведомая шестерня привода спидометра; 63 – роликовый подшипник промежуточного вала; 64 – заливная пробка; 65 – ведущая шестерня привода спидометра.
Это вибрации и постоянно текущие сальники.
Люфт вала привода заднего либо переднего кардана можно легко устранить, заменив обычные однорядные 305-е подшипники на двухрядные.
Раздатка бархатная 2123, НИВА с двухрядным подшипником на выходных валах представляет собой переднюю и заднюю крышки раздаточной коробки.
Двухрядные подшипники на выходных валах раздатки устраняют люфт и вибрацию карданных валов, а также течи сальников раздатки.
Раздатка бархатная 2123, НИВА с двухрядным подшипником на выходных валах снижает потери на трение, уменьшает уровень шума.
ВАЗ 2121, ВАЗ 2131,ВАЗ 2123, ВАЗ 21213-21214i.
Как самостоятельно установить раздатку бархатную 2123, НИВА с двухрядным подшипником на выходных валах на автомобиле Нива, Chevrolet Niva.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы
Лада 4×4 5D › Бортжурнал › Хочу установить комплект бархатная РК)))
Очень надоели эти вибрации и СВИСТЫ в РК…Начитался записей по поводу бархатной РК…И вот думаю сделать это! Подскажите пожалуйсто кто нибудь уже это делал? Легко ли это сделать самому и есть ли смысл сего процесса?
1) Подрамник РК (3500 руб)
2) Задняя крышка РК с двумя подшипниками (Тюнинг) (2350 руб)
3) Передняя крышка РК с функцией отключения переднего моста (Тюнинг) (9000 руб)
4) Передний и задний кардан «Шрус» Передний (4500 руб) Задний (6100 руб)
Лада 4×4 5D 2012, двигатель бензиновый 1.8 л., 75 л. с., полный привод, механическая коробка передач — тюнинг
Машины в продаже
Лада 4×4 2131 Нива, 2021
Лада 4×4 2131 Нива, 2021
Лада 4×4 2131 Нива, 2020
Лада 4×4 2131 Нива, 2014
Комментарии 43
Привет! на своем опыте тебе расскажу.
В моем случае подрамник был обязателен, во первых сломанные шпильки и гниловатый пол и раздатка стаяла выше коробки. После его установки перестал ощущать пенки под зад.
После как отвязал передний редуктор от двс и поставил карданы со шрусом стало в обще хорошо.
Думал поставить крышки с подшипниками и отремонтировать рк.
но решил что проще и дешевле взять рк шнива и поставить ее там тоже есть с чем по работать. www.drive2.ru/l/514831202494972272/
Еще если сделать шумку будет совсем хорошо.
По поводу муфты отключения передка: по мне полное говно. Экономия фиктивная лет 10 будет окупаться и при отключении передка надо будет ездить на принудительно заблокировоной раздаточной коробке…
О доработках трансмиссии нива, о чем я писал выше можно посмотреть в бортовом www.drive2.ru/r/lada/4x4_3d/698688/
я шумы и вибрации убирал шрусом и хорошей шумкой, хватило за глаза! шрусы только бери родные (Серп и Молот) Ресурс большой да и качество огонь, на остальных пыльники плохие или шрусы слабые
я так понимаю у тебя новая машина? зачем все это делать, если можно просто обратится по гарантии?
PS крышки с двух рядными подшипниками уже давно ставят на новые Нивы, Подрамник не нужен, отключение пер моста вообще бред, Шрусовые кардан можешь приобрести, только Саратовские — «Серп и Молот», или турецкие «Тирсан».
У меня пробег уже 32.000, а гарантия либо 2 года либо 20.000 так что все)))
отключение моста бестолковая вещь, ничего не экономит и стоит дофига, про подрамник с другими не соглашусь, они все разные по форме! посмотри мой бж, у меня машине пробег 16000км. сейчас ни вибрации ни звуков нету! машиной доволен
Чем же она бестолковая? Можно аргументировано.Может просто слабый узел будет на бездоре?
У меня пробег уже 32.000, а гарантия либо 2 года либо 20.000 так что все)))
че то ты путаешь, либо 35.000 км, либо 2 года.
Разные салоны дают разную гарантию))) я попал не на очень хороший салон… Хех)))
есть заводская гарантия, ее никто не отменял, посмотри у себя в сервисной книжке или в гарантийном талоне все написано
1. нафиг не нужно, больше минусов чем плюсов, тем более в кроке пол усилен в отличии от коротышек и проблем у нас таких намного меньше
2. зачем колхоз-тюнинХ? если сильно хочется, купи крышки от 21214 Нивы с двухрядными заводскими подшами, будет хоть ремонтопригодность
3. зачем отключать передний мост? купи 2107 и катайся! чтобы понять о чем я, сними передний кардан сам и покатайся, всё поймешь сразу
4. не хвалят эти карданы, поставь хорошие АвтоВАЗовские крестовины (около 400 руб/шт), поменяй вилки если надо и проблем с карданами не будет!
кАроче, развод на безполезные вещи!
это обычная крышка про которую ты говоришь…я просто неправильно изложил мысль))))
1. нафиг не нужно, больше минусов чем плюсов, тем более в кроке пол усилен в отличии от коротышек и проблем у нас таких намного меньше
2. зачем колхоз-тюнинХ? если сильно хочется, купи крышки от 21214 Нивы с двухрядными заводскими подшами, будет хоть ремонтопригодность
3. зачем отключать передний мост? купи 2107 и катайся! чтобы понять о чем я, сними передний кардан сам и покатайся, всё поймешь сразу
4. не хвалят эти карданы, поставь хорошие АвтоВАЗовские крестовины (около 400 руб/шт), поменяй вилки если надо и проблем с карданами не будет!
кАроче, развод на безполезные вещи!
3) я чаще матаюсь по трассе чем по бездорожью…нива нужна чтоб зимой на дачу ездить, да бывает вылезу в грязь но не сильно)))
и чо? какое отношение к трассе имеет передний мост?
если ты думаешь что будешь экономить бензин, или еще что-то — сними передний кардан и покатайся — всё поймешь!
Бархатная раздатка на ниву шевроле
1. Крышка задняя раздаточной коробки 2121-2123 с двухрядным подшипником. Крышка дает вторую опору выходному валу. Установка данной крышки позволяет значительно снизить вибрации трансмиссии. Для замены крышки потребуется снимать раздаточную коробку. Арт. 2121-1802080-50
2. Крышка передняя раздаточной коробки 2121-2123 с двухрядным подшипником. Крышка дает вторую опору выходному валу. Установка данной крышки позволяет значительно снизить вибрации трансмиссии. Для замены крышки потребуется снимать раздаточную коробку.Арт. 2121-1802234-50
Фиксатор рычага блокировки 2121-1804058 для ВАЗ 2121 устанавливается по запросу.
Двухрядные подшипники на выходных валах раздатки устраняют люфт и вибрацию карданных валов, а также течи сальников раздатки.
Снижаются потери на трение, уменьшается уровень шума раздатки.
Для охоты и рыбалки «Нива» – незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, за эти годы модель существенно устарела. Но есть вариант купить «Шевроле Ниву». Это более модернизированный автомобиль с приятной внешностью и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто – устанавливается раздатка на «Ниве Шевроле». Устройство ее, принцип и режимы работы – далее в нашей статье.
Для чего нужна?
Данный узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка).
Разновидности
Существует несколько типов данных элементов:
Об устройстве
Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:
Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал.
Блокировка
Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.
Для чего нужна «понижайка»?
Как мы уже сказали ранее, полное ее название – понижающая передача. Раздатка («Нива Шевроле» 1.6 в том числе) позволяет изменить главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выкарабкивается из западни. В основе «понижайки» лежит принцип планетарного редуктора.
Как работает?
Принцип действия ее довольно простой. Заключается он в передаче крутящего момента от трансмиссии на ведущий вал. Далее происходит передача усилий на межосевой дифференциал.
Режимы работы раздатки
Данный механизм может действовать в пяти режимах:
Как правильно пользоваться?
На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал – потянуть влево до конца. Также на рычаге имеются буквенные обозначения латиницей. Так, L – это пониженная передача, N – нейтральная, а Н – повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.
Принудительная разблокировка
Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала. На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.
Преодолеваем глубокую лужу
Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.
Ремонт коробки
Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.
Другие проблемы
Иногда возникает стук в раздатке. «Нива Шевроле» – автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности. Первое, на что следует обратить внимание, – карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций.
Заключение
Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.
Покупаем Раздаточную коробку на Ниву. Статья для тех кто планирует купить РК на Ниву.
При оформлении заказа, вы можете сделать «Выбор оптимальной службы доставки» и сразу увидеть приблизительную стоимость перевозки и сроки доставки.
Компании доставки используемые в расчетах:
Можете верить, можете нет, но тихая Нива — это теперь возможно.
Для этого предлагаем произвести в нашей мастерской следующие доработки:
1. Подрамник для РК
2. Комплект «Бархатная раздатка» для РК, синхронизатор «Синхро-Спорт» и Муфта отключения переднего моста
3. Бесшумные ручки РК
4. Карданные валы на шрусовых соединениях
5. Кронштейны отвязывания редуктора переднего моста
6. Поворотные кулаки с нерегулируемыми радиальными шариковыми подшипниками
7. Сцепление от Шевроле-Нивы
8. Шумоизоляция салона
Но не обязательно выполнять весь комплекс работ, так как это не дешево. Владелец автомобиля просто должен решить, чего он хочет добиться от автомобиля, и в каких условиях он будет эксплуатироваться. Любая из вышеперечисленных доработок способствует существенному увеличению комфорта в эксплуатации и обслуживании Нивы.

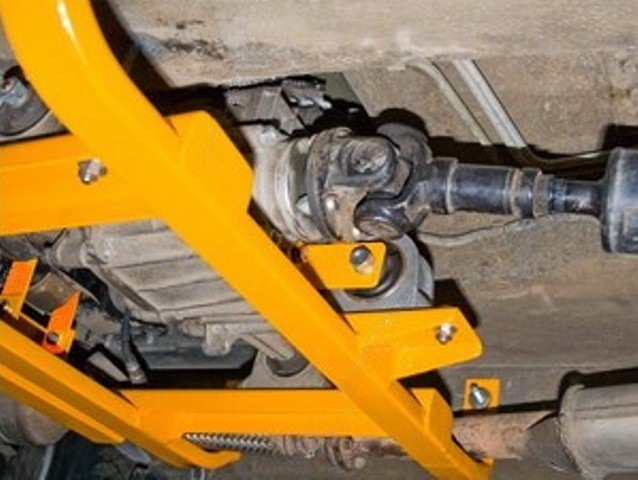

1. Установить подрамник для КПП и раздатки автомобиля ВАЗ 21213-214 Нива.
Это приспособление поможет устранить проблему ВАЗовского внедорожника – вибрацию раздатки.Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ. Монолитная рама. Снижает до минимума всевозможные вибрации и шум, разгружает пол, увеличивает возможности регулировки по осям. Является естественной защитой картера раздатки.
При испытаниях зарекомендовал себя наилучшим образом. Позволяет разгонять машину без зубодробилки и шумов до 140 км/ч и выше (если мотор позволяет). Комплект изготовлен в заводских условиях из конструкционной стали;

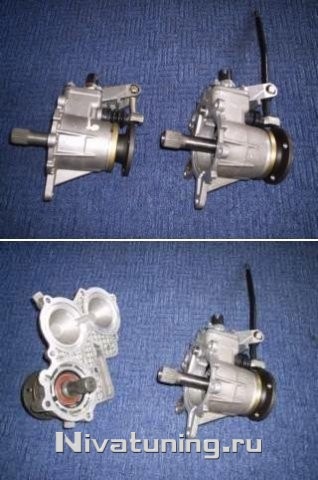

2. Установить комплект «Бархатная раздатка».
Двухрядные импортные подшипники и сальники, запрессованы в заднюю крышку раздатки и муфту отключения переднего моста, позволяющие устранить люфт (вибрации) и течи масла на фланцах раздатки и тем самым повысить комфорт при эксплуатации автомобиля. Муфта отключения моста добавляет еще одно положение рукоятки блокировки РК, благодаря которому Нива может стать значительно экономней в расходе топлива при движении по асфальтированным дорогам, а так же появилась возможность включения-выключения блокировки дифференциала на ходу, а синхронизатор «Синхро-Спорт» позволит нам переключать пониженую и повышеную передачи РК при движении;
3. Заменить рукоятки переключения раздатки на тюнинговые (собраны по типу рукоятки КПП). Это позволит убрать металлический зуд при работе раздатки;

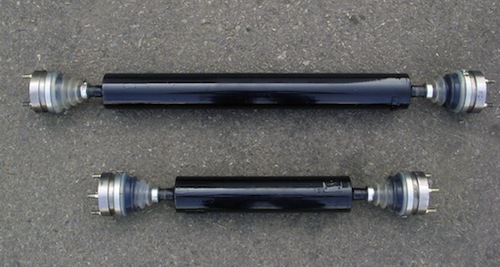

4. Установить карданные валы на шрусах.
Карданный вал на шрусах позволяет свести вибрации в ноль.
Принцип очень простой, переделка крестовин карданных валов на шарниры равных угловых скоростей. Еще один плюс: легкий монтаж – демонтаж. При последующей замене шрусов, в отличии от карданов с крестовиной, балансировка не нарушается;
5. Установить кронштейны независимого крепления редуктора переднего моста.
При независимом креплении редуктора от двигателя снижается шум и вибрации, улучшается проходимость за счет более фиксированного его крепления на кузове. Редуктор переднего моста Нивы крепится к кузову отдельно от двигателя на специальных стальных кронштейнах через эластичные втулки.
В случае с Шевроле-Нивой, предлагаем заменить силуминовые кронштейны редуктора переднего моста на усиленные стальные. Такую операцию лучше делать для авто при подготовке к бездорожью, так как они втрое надежнее чем стандартные;
6. Установка нерегулируемого подшипника ступицы.
Некоторые преимущества шариковых подшипников по сравнению с роликовыми подшипниками, используемых в стандартной конструкции:
а) уменьшение сопротивления при вращении;
б) работает в гарантированном тепловом зазоре;
в) отсутствие люфта, и как следствие улучшение работы и продление срока службы тормозного механизма;
г) улучшение управляемости, как на твердых покрытиях, так и на грунтовых дорогах,
д) ощутимое снижение расхода топлива.
Долговременная эксплуатация, как в обычных условиях, так и в условиях повышенной нагрузки, в том числе автокроссе, доказала надежность предлагаемой конструкции;
7. Установить сцепление от ВАЗ 2123 «Шевроле-Нива».
Большая площадь рабочей поверхности. Маховик не вызывает потребности в дополнительной балансировке. Усилие нажатия на педаль сцепления уменьшается в два раза.
РЦС саморегулирующийся, для беззазорного типа привода сцепления. Шток РЦС фиксированной длины, поджим постоянный. Регулировка никакая не нужна, запас хода есть в обоих направлениях;
8. Полная шумоизоляция салона.
Для шумоизоляции используются высококачественные автомобильные шумопоглощающие материалы фирмы «Викар» и «STP». Такая обработка кузова автомобиля позволяет снизить шум в салоне до 3 ДБ.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Установка бархатной раздатки на ниву
Можете верить, можете нет, но тихая Нива — это теперь возможно.
Для этого предлагаем произвести в нашей мастерской следующие доработки:
1. Подрамник для РК
2. Комплект «Бархатная раздатка» для РК, синхронизатор «Синхро-Спорт» и Муфта отключения переднего моста
3. Бесшумные ручки РК
4. Карданные валы на шрусовых соединениях
5. Кронштейны отвязывания редуктора переднего моста
6. Поворотные кулаки с нерегулируемыми радиальными шариковыми подшипниками
7. Сцепление от Шевроле-Нивы
8. Шумоизоляция салона
Но не обязательно выполнять весь комплекс работ, так как это не дешево. Владелец автомобиля просто должен решить, чего он хочет добиться от автомобиля, и в каких условиях он будет эксплуатироваться. Любая из вышеперечисленных доработок способствует существенному увеличению комфорта в эксплуатации и обслуживании Нивы.
1. Установить подрамник для КПП и раздатки автомобиля ВАЗ 21213-214 Нива.
Это приспособление поможет устранить проблему ВАЗовского внедорожника – вибрацию раздатки.Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ. Монолитная рама. Снижает до минимума всевозможные вибрации и шум, разгружает пол, увеличивает возможности регулировки по осям. Является естественной защитой картера раздатки.
При испытаниях зарекомендовал себя наилучшим образом. Позволяет разгонять машину без зубодробилки и шумов до 140 км/ч и выше (если мотор позволяет). Комплект изготовлен в заводских условиях из конструкционной стали;
2. Установить комплект «Бархатная раздатка».
Двухрядные импортные подшипники и сальники, запрессованы в заднюю крышку раздатки и муфту отключения переднего моста, позволяющие устранить люфт (вибрации) и течи масла на фланцах раздатки и тем самым повысить комфорт при эксплуатации автомобиля. Муфта отключения моста добавляет еще одно положение рукоятки блокировки РК, благодаря которому Нива может стать значительно экономней в расходе топлива при движении по асфальтированным дорогам, а так же появилась возможность включения-выключения блокировки дифференциала на ходу, а синхронизатор «Синхро-Спорт» позволит нам переключать пониженую и повышеную передачи РК при движении;
3. Заменить рукоятки переключения раздатки на тюнинговые (собраны по типу рукоятки КПП). Это позволит убрать металлический зуд при работе раздатки;
4. Установить карданные валы на шрусах.
Карданный вал на шрусах позволяет свести вибрации в ноль.
Принцип очень простой, переделка крестовин карданных валов на шарниры равных угловых скоростей. Еще один плюс: легкий монтаж – демонтаж. При последующей замене шрусов, в отличии от карданов с крестовиной, балансировка не нарушается;
5. Установить кронштейны независимого крепления редуктора переднего моста.
При независимом креплении редуктора от двигателя снижается шум и вибрации, улучшается проходимость за счет более фиксированного его крепления на кузове. Редуктор переднего моста Нивы крепится к кузову отдельно от двигателя на специальных стальных кронштейнах через эластичные втулки.
В случае с Шевроле-Нивой, предлагаем заменить силуминовые кронштейны редуктора переднего моста на усиленные стальные. Такую операцию лучше делать для авто при подготовке к бездорожью, так как они втрое надежнее чем стандартные;
6. Установка нерегулируемого подшипника ступицы.
Некоторые преимущества шариковых подшипников по сравнению с роликовыми подшипниками, используемых в стандартной конструкции:
а) уменьшение сопротивления при вращении;
б) работает в гарантированном тепловом зазоре;
в) отсутствие люфта, и как следствие улучшение работы и продление срока службы тормозного механизма;
г) улучшение управляемости, как на твердых покрытиях, так и на грунтовых дорогах,
д) ощутимое снижение расхода топлива.
Долговременная эксплуатация, как в обычных условиях, так и в условиях повышенной нагрузки, в том числе автокроссе, доказала надежность предлагаемой конструкции;
7. Установить сцепление от ВАЗ 2123 «Шевроле-Нива».
Большая площадь рабочей поверхности. Маховик не вызывает потребности в дополнительной балансировке. Усилие нажатия на педаль сцепления уменьшается в два раза.
РЦС саморегулирующийся, для беззазорного типа привода сцепления. Шток РЦС фиксированной длины, поджим постоянный. Регулировка никакая не нужна, запас хода есть в обоих направлениях;
8. Полная шумоизоляция салона.
Для шумоизоляции используются высококачественные автомобильные шумопоглощающие материалы фирмы «Викар» и «STP». Такая обработка кузова автомобиля позволяет снизить шум в салоне до 3 ДБ.
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Бархатная раздатка на ниву шевроле
1. Крышка задняя раздаточной коробки 2121-2123 с двухрядным подшипником. Крышка дает вторую опору выходному валу. Установка данной крышки позволяет значительно снизить вибрации трансмиссии. Для замены крышки потребуется снимать раздаточную коробку. Арт. 2121-1802080-50
2. Крышка передняя раздаточной коробки 2121-2123 с двухрядным подшипником. Крышка дает вторую опору выходному валу. Установка данной крышки позволяет значительно снизить вибрации трансмиссии. Для замены крышки потребуется снимать раздаточную коробку.Арт. 2121-1802234-50
Фиксатор рычага блокировки 2121-1804058 для ВАЗ 2121 устанавливается по запросу.
Двухрядные подшипники на выходных валах раздатки устраняют люфт и вибрацию карданных валов, а также течи сальников раздатки.
Снижаются потери на трение, уменьшается уровень шума раздатки.
Для охоты и рыбалки «Нива» – незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, за эти годы модель существенно устарела. Но есть вариант купить «Шевроле Ниву». Это более модернизированный автомобиль с приятной внешностью и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто – устанавливается раздатка на «Ниве Шевроле». Устройство ее, принцип и режимы работы – далее в нашей статье.
Для чего нужна?
Данный узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка).
Разновидности
Существует несколько типов данных элементов:
Об устройстве
Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:
Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал.
Блокировка
Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.
Для чего нужна «понижайка»?
Как мы уже сказали ранее, полное ее название – понижающая передача. Раздатка («Нива Шевроле» 1.6 в том числе) позволяет изменить главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выкарабкивается из западни. В основе «понижайки» лежит принцип планетарного редуктора.
Как работает?
Принцип действия ее довольно простой. Заключается он в передаче крутящего момента от трансмиссии на ведущий вал. Далее происходит передача усилий на межосевой дифференциал.
Режимы работы раздатки
Данный механизм может действовать в пяти режимах:
Как правильно пользоваться?
На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал – потянуть влево до конца. Также на рычаге имеются буквенные обозначения латиницей. Так, L – это пониженная передача, N – нейтральная, а Н – повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.
Принудительная разблокировка
Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала. На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.
Преодолеваем глубокую лужу
Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.
Ремонт коробки
Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.
Другие проблемы
Иногда возникает стук в раздатке. «Нива Шевроле» – автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности. Первое, на что следует обратить внимание, – карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций.
Заключение
Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.
Покупаем Раздаточную коробку на Ниву. Статья для тех кто планирует купить РК на Ниву.
При оформлении заказа, вы можете сделать «Выбор оптимальной службы доставки» и сразу увидеть приблизительную стоимость перевозки и сроки доставки.
Компании доставки используемые в расчетах:
Блок-пост: добавляем проходимости обычной Ладе 4×4
Вязкие участки берем только с ходу! С момента появления Нивы это даже не метод преодоления препятствий — это заповедь. Из-за особенностей двигателя, трансмиссии, наличия единственной блокировки и оригинальная старая Нива, и ее наследница Лада 4×4, и имеющая те же агрегаты Chevrolet Niva перед рядом препятствий нуждаются в разгоне. В народе такой способ штурма бездорожья так и называют — нивовский.
Можно и ползком
Начинаю традиционно — раскочегариваю Ладу 4×4 перед затяжным подъемом. Под колесами — рыхлый песок. Первая передача, натужно воет двигатель. В середине подъема намеренно прикрываю газ — автомобиль стремительно теряет ход. Всё, теперь двигатель задохнется и я застряну? Как бы не так! Не останавливаясь, подтыкаю пониженную передачу раздатки, и машина уверенно ползет к вершине.
Синхронизированная раздаточная коробка — настоящее чудо: в отличие от стандартной, позволяет переходить с повышенного ряда на пониженный и обратно без полной остановки. Надо ли говорить, насколько это расширяет внедорожный арсенал? А главное — синхронизировать можно любую нивовскую раздатку: комплект необходимых деталей выпускает тольяттинская фирма «ВАЛ-Рейсинг». В него входят две шестерни в сборе с синхронизаторами, пружинами и стопорными кольцами, муфта включения, промежуточный вал, доработанная вилка переключения. Установить детали на место штатных по силам не только слесарю рядового автосервиса, но и рукастому автолюбителю-гаражнику. Набор подходит и на вседорожник Chevrolet Niva. А наиболее рьяные поклонники офф-роуда могут даже заказать комплект с короткой пониженной передачей — с передаточным отношением 3,152 вместо 2,135.
Помимо синхронизированной раздатки на оседланной мною машине установлены усиленные валы привода передних колес и полуоси заднего моста. Отличия от серийных — марка стали, иная технология упрочнения и способ крепления фланца полуосей. Кроме того, задний мост оснащен винтовым самоблокирующимся дифференциалом с коэффициентом блокировки 70%. Эти детали уже серийные, они есть в свободной продаже. А в переднем редукторе обкатывается новинка — принудительная блокировка дифференциала с электроприводом, подключаемая из кабины нажатием на кнопку.
Зимний волжский берег стал идеальным местом испытаний. Сочетание песка со льдом — прекрасная возможность поставить одни колеса на рыхлое, другие — на скользкое покрытие и оценить эффект от дополнительных блокировок. Попробовал все возможные сочетания: разнобой коэффициентов сцепления по осям, по бортам, по диагонали. Чтобы засадить Ниву с задним самоблоком, да еще при включенной межосевой блокировке, надо очень постараться.
А вот переднюю «принудиловку» я поначалу не раскусил. На относительно ровных поверхностях она лишь делала автомобиль неповоротливым и не давала явных преимуществ перед вариантом с одним лишь задним самоблоком. Поэтому я ее отключил и забыл о кнопке до тех пор, пока бес не погнал меня на песчаный рельеф.
Разумеется, песочек оказался чуть более рыхлым, чем я предполагал, а скорость — чуть ниже, чем требовалось, и я повис на брюхе на самом гребешке дюны.
Сижу мертво: машина чуть шевелится при попытках подать вперед или назад, но с места не трогается. И тут я вспомнил про принудительную блокировку переднего редуктора. Одно нажатие — и я без труда откатился назад, а потом на малом ходу спокойно преодолел злополучный гребешок.
День за рулем полноприводника с полным набором компонентов фирмы ВАЛ-Рейсинг позволил забыть о главной нивовской догме — штурме препятствий с ходу. Блокировки по кругу и синхронизированная раздаточная коробка в большинстве случаев позволяют Ладе 4×4 ползти по бездорожью в вездеходном стиле. Теперь она не просто дает многим «проходимцам» фору — она штурмует бездорожье грациозно. А если серьезно, улучшенная проходимость на фоне меньших нагрузок на двигатель, кузов и ходовую — это замечательно!
ДЛЯ АВТОСПОРТА
Прототип для трофи-рейдов категории Т‑3 на базе УАЗ‑469. В мостах — принудительные блокировки с пневматическим управлением. Плюс автоматическая система подкачки шин. Всё — производства компании ВАЛ-Рейсинг. На этом автомобиле экипаж Павел Селянин — Анна Синельникова выиграл чемпионат трех регионов 2016 года. Продукция тольяттинской фирмы широко применяется и в других гоночных трансмиссиях: сфера использования — от легковых спортивных автомобилей до Формулы-Студент.
Парк Юрского периода
«ВАЛ-Рейсинг» — завод деталей трансмиссии и самоблокирующихся дифференциалов — ломает еще один стереотип. Здесь не работают по традиционной в последнее время схеме «разработка наша — воплощение китайское». Наоборот, здесь сконструировали и делают блокировки заднего моста винтового типа для китайских полноприводников Great Wall Hover моделей H3 и H5.
Идеи, рабочие руки и сырье — российские. Стальные прутки, например, поступают с Урала. Основной поставщик — Надеждинский металлургический завод имени А. К. Серова. А уж цех «ВАЛ-Рейсинга» — настоящая сокровищница для тех, кто знает толк в производстве. Основной станочный парк — советский. Я не ошибся: здесь много станков, сделанных еще в СССР. Хоть географию изучай! Этот сработан в Минске, тот — в Киеве, вот зуборезный, изготовленный в Саратове, рядом — фрезерный Витебского станкостроительного завода имени Коминтерна, а вот детища Егорьевского и Клинского станкостроительных заводов. Есть иностранные: фрезерный родом из ГДР и даже довоенный «австриец»! Все в рабочем состоянии, все трудятся. И вовсе не потому, что руководство фирмы поставило цель собрать выставку станочного винтажа. Качественные они, станки из нашего прошлого. Не всегда можно найти им замену за адекватную цену. Разумеется, там, где необходимо, работает новая техника: токарные станки с ЧПУ и координатно-расточные, марки Litz. Качество изготовления зубьев шестерен проверяют на компьютеризированном стенде Links.
Именно на этом оборудовании создают самоблокирующиеся дифференциалы и дифференциалы с принудительной блокировкой для легковых автомобилей и полноприводников отечественного и зарубежного производства. А еще — детали для спецтехники, самоблокирующиеся дифференциалы для грузовых ГАЗелей, усиленные валы и полуоси, детали вазовской раздаточной коробки. Особо отмечу программу для вездеходов Ульяновского автомобильного завода — дисковые и винтовые блокировки для мостов всех типов, усиленные полуоси. Есть даже валы бортовых редукторов военных мостов с системой подкачки шин.
ДВЕ раздатки!
Рег.: 12.05.2005
Тем / Сообщений: 6 / 425
Возраст: 43
Тема открыта по просьбе Бродня. Вот лог его сообщений в мою личку:
Рег.: 25.05.2008
Тем / Сообщений: 1 / 174
Откуда: Лесное
Возраст: 48
Авто: 21213,1999. Лонжи опущенны на 90мм, балка вперед на 90мм, 33″ 9500 в салоне, выхлоп на крыше, пары 5,1, раздатка пока 3,15.
Рег.: 15.06.2008
Тем / Сообщений: 3 / 4563
Откуда: Сосновоборск Красноярский край 24rus
Возраст: 34
Авто: нива 214 2003. гранта лифтбэк 2019
Рег.: 25.05.2008
Тем / Сообщений: 1 / 174
Откуда: Лесное
Возраст: 48
Авто: 21213,1999. Лонжи опущенны на 90мм, балка вперед на 90мм, 33″ 9500 в салоне, выхлоп на крыше, пары 5,1, раздатка пока 3,15.
Рег.: 06.12.2004
Тем / Сообщений: 4024 / 23192
Откуда: Москва
Возраст: 67
Авто: 21214M, 2013 гв.
Рег.: 15.06.2008
Тем / Сообщений: 3 / 4563
Откуда: Сосновоборск Красноярский край 24rus
Возраст: 34
Авто: нива 214 2003. гранта лифтбэк 2019
Рег.: 25.05.2008
Тем / Сообщений: 1 / 174
Откуда: Лесное
Возраст: 48
Авто: 21213,1999. Лонжи опущенны на 90мм, балка вперед на 90мм, 33″ 9500 в салоне, выхлоп на крыше, пары 5,1, раздатка пока 3,15.
Рег.: 15.06.2008
Тем / Сообщений: 3 / 4563
Откуда: Сосновоборск Красноярский край 24rus
Возраст: 34
Авто: нива 214 2003. гранта лифтбэк 2019
Рег.: 12.01.2005
Тем / Сообщений: 9 / 2939
Откуда: Москва, Юго-Запад
Возраст: 36
Авто: 21213 1,7 турбо 97г.в на 38 Боггере, GMC Savana 5.3 AWD, Jeep Grand Cherokee ZJ V8 5.9i, УАЗ-3909
Подготовка внедорожников
Ремонт, доработка а/м Нива, Шевроле-Нива
Магазин офф-роуд аксессуаров
Рег.: 14.11.2007
Тем / Сообщений: 1 / 1238
Откуда: Днепропетровск
Возраст: 54
Авто: Нива 21213, 2002 г.в. карб.
Рег.: 09.01.2008
Тем / Сообщений: 8 / 861
Откуда: москва.
Возраст: 34
Авто: Экспедиционный нив. Легкий тюнинг.
Живет примерно на таком автомобиле.
Для передвижения по асфальту идея неперспективна.
Идея двух раздаток помоему витает у всех.. Мешает явная несоосность первичного и вторичного валов. Для машины свободной компоновки это не проблема, запихнуть в ниву конечно можно но придется постаратся. Почему бы и нет. Но, мне кажется, что проще поставить 2 коробки, именно из за соосности валов. В итоге получим 50 передач =) В шиниву кстати все влезет без отодвигания раздатки.
Есть вариант намного проще и круче. Берется дигатель от переднеприводной машины (ока, восьмерка) заваривается диф и ставится продольно, далее как обычно раздатка. Получаем то же самое что две раздатки, компактно и практично.
Про излишний момент на самом деле все не так страшно, он ограничен тем моментом которые смогут реализовать колеса.
