Блок зажигания для нивы шевроле

Модуль зажигания Нивы

Вступление

Для образование искры в автомобилях Нива используется модуль зажигания. Более старые Нивы оснащались трамблером, данная деталь не внушала надежности и требовала особого внимания и частой ревизии. С переходом Нивы на инжекторные двигателя, необходимость в трамблере отпала, а его заменил более надежный модуль зажигания.

В данной статье речь пойдет о модуле зажигания автомобиля Нива, а именно о способах его проверки, признаках неисправности и многом другом. Изучив данную статью, Вы с легкостью сможете найти поломку в автомобиле связанную с МЗ.

Нива Шевроле и Нива ВАЗ

Несмотря на разные происхождения автомобилей в них все же имеются общие взаимозаменяемые детали. Например, модуль зажигания между данными авто одинаковый и способы его проверки тоже одинаковые.

Назначение и конструкция детали

Назначение данного датчика одно – подача надежной искры в камеру сгорания автомобиля через высоковольтные провода и свечу. Если быть точнее модуль зажигания подает не искру, а лишь напряжение необходимое для образования искры на свече.

Конструкция детали выполняется из термостойкого пластика, в который помещены две катушки. Каждая из катушек отвечает за работу двух цилиндров. Катушки имеют первичную и вторичную обмотки, в которых генерируется высокое напряжение.

Отличия модулей

Существует два типа модулей зажигания для Нивы. Первый тип устанавливался на Нивы до 2006 г.в., а перекочевал он на Ладу 4х4 с ВАЗ 2112.

Новый тип модуля достался Ниве от ВАЗ 2111.

Визуально две этих детали спутать довольно сложно. Они отличаются между собой, массой и габаритами, вес МЗ от ВАЗ 2112 намного больше, чем от ВАЗ 2111.

Где находится МЗ

Модуль зажигания у Нивы расположен на блоке цилиндров и крепиться к нему на специальном кронштейне. Данное расположение является неудачным, так как по своему назначению Нивы используется в суровых условиях, особенно при езде по воде довольно часто МЗ выходит из строя.

Многие владельцы переносят МЗ повыше на поперечную рамку подкапотного пространства.

Признаки неисправности

К признакам неисправности модуля зажигания Нивы можно отнести следующие поломки:

Если на вашем автомобиле появились такие признаки неисправности необходимо провести проверку модуля на целостность.

Проверка

Проверку модуля можно осуществить с помощью специального диагностического прибора ЕЛМ327 или с помощью мультиметра. Так как не каждый автолюбитель обладает диагностическим прибором, правильнее всего будет рассказать о проверке МЗ с помощью простого мультиметра.

Для проверки МЗ понадобиться обычный бытовой мультиметр, он же тестер. Проверка заключается в измерении сопротивления обмоток.

Пошаговый процесс проверки

Проверяем сопротивление вторичной обмотки

Проверка первичной обмотки

Почему МЗ ломается?

Модуль зажигания выходит из строя из-за использования некачественных свечей, а так же из-за использования старых высоковольтных проводов изоляция которых утратила свои свойства.

Если МЗ намочить, например, проехав на Ниве по броду, то вероятность его поломки довольно велика.

Чтобы модуль зажигания проработал намного дольше необходимо вовремя менять свечи зажигания и высоковольтные провода.

Стоимость модуля

Цена модуля зависит от региона, в котором будет совершена покупка. Средняя стоимость МЗ Нивы начинается от 1000 рублей. Более подробные цены можно увидеть на яндекс.маркете.

Подключение высоковольтных проводов

Последовательность подключения высоковольтных проводов играет огромную роль, так как искра в цилиндре подается по определенному порядку, который указывает датчик положения коленчатого вала. Как только поршень достигает ВМТ в него подается искра, чтобы воспламенить топливовоздушную смесь.

Ниже представлена схема как подключать ВВ провода на Ниве.

Замена

Для замены модуля зажигания на Ниве понадобиться минимальный набор инструментов и навыков в ремонте автомобиля. Данная работа является довольно простой и не требующей больших усилий.

Видео

Источник

Как проверить модуль зажигания в Ниве Шевроле

Модуль зажигания на современных машинах — это источник подачи высокого напряжения. Иногда устройство ломается, после чего требуется либо замена частично, либо ремонт в полном объеме. Факт возможной неисправности легко определить в самостоятельных проверках любого автомобиля Нива Шевроле. Как проверить модуль зажигания в Ниве Шева, будет рассказано далее.

Принцип действия модуля зажигания на Ниве Шевроле

Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.

В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.

Разновидности

За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:

Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.

Конструкция модуля

Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.

У модуля есть разъем, чтобы подключить низковольтную часть, дополнительные четыре гнезда. В них вставляют так называемые бронепровода.

Подача высокого напряжения идет сразу к двум цилиндрам. На образование искры уходит примерно до 90% от всей энергии устройства. Проводимость смеси связана с высоким давлением, которое сохраняется на постоянной основе. В модуле всего две независимые катушки.

Где находится модуль зажигания

Закреплена деталь на нижней части блока цилиндров. По этой причине на модуль зажигания постоянно воздействует не только коррозия, но и высокие температуры. Второй фактор для этой системы можно назвать самым критичным. Поэтому владельцы часто сами переносят конструкцию в другое место, где условия не настолько проблемные.

Распространенные причины неисправностей

Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.

Но при появлении следующих признаков определить проблему становится легче:

Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.

Внимание! Эксплуатация автомобиля в случае поломки допустима, но только с целью добраться до места проведения ремонта.

Виды поломок

Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.

Например, когда система зажигания используется с несоответствующими компонентами. Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким.

Некачественная сборка, применение бракованных деталей и конструкций низкого качества тоже ведут к проблемам. По этой причине целые системы и другие узлы выходят из строя.

Первые признаки неисправности

О признаках, по которым можно вычислить проблему, уже писалось ранее. Если не работают сразу два цилиндра – проблема точно в модуле зажигания. Например, отказывают 1 и 4, либо 2 и 3 цилиндры. Или показаны пропуски во всех цилиндрах при диагностике.

Как проверить модуль зажигания на Ниве Шевроле – порядок проверки

Проверить состояние узла поможет мультиметр. Не обязательно использовать дорогие приборы, обладающие высокой точностью. Главное – наличие цифровой индикации, тогда любые измерения упрощаются.

Сначала необходимо убедиться в том, что проводка устройства сохранила целостность. Для этого действия выполняют, соблюдая следующий порядок:

Сопротивление вторичной обмотки проверяют на следующем этапе. Здесь надо перевести переключатель в положение 20 К. Щупы подсоединяют к проводам с соответствующим напряжением. 5,4 Ом – стандартное показание для приборов в этой ситуации. Иначе подключение невозможно грамотно организовать.

Перенос модуля зажигания

Чтобы модуль зажигания работал лучше, его переносят в подкапотное пространство выше, чем он расположен изначально.

Перед переносом и монтажом дополнительных деталей важно убедиться в том, что рядом отсутствуют посторонние предметы. Провода отсоединяются от системы только при выключенном зажигании. Главное – не дотрагиваться до них руками без какой-либо дополнительной защиты. То же самое касается полного отсоединения аккумуляторных батарей, когда возникает необходимость. Перенос относят к простым операциям.

Монтаж проводится в обратном порядке в сравнении с демонтажем. Выгибание штатного кронштейна – основное решение, которое применяют при подобных ситуациях. Каждый мастер сам решает, каким способом лучше переварить кронштейн – можно легко добиться эффекта, когда все его части остаются ровными.

Заключение

Если при диагностике установили факт обрыва обмотки – то конструкция не подлежит ремонту, проводится только полная замена. Другое дело – обрыв пайки. Такую проблему вполне возможно исправить собственными силами. Дополнительно появится возможность укрепления других конструкций, присутствующих в автомобиле. Главное – соблюдать правила безопасности, обеспечить дополнительную защиту для владельца инструментов. Любой ремонт имеет смысл только при невысоких расходах. В противном случае проще купить новую деталь для замены неисправной.

Источник

Проверяем на Шевроле Нива модуль зажигания своими руками: основные неисправности

Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.

Видео о проверке модуля зажигания:

Принцип действия модуля зажигания на Шевроле Нива

Штатное расположение модуля зажигания под капотом вызывает вопросы.

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Сам по себе модуль зажигания имеет четыре гнезда для подсоединения к ним высоковольтных проводов, которые уже потом идут прямо к свечам зажигания.

Импульсы в модуле возникают не хаотично, а парно, то есть на клеммах 1-4, а потом 2-3, это объясняется тем, что каждая из внутри расположенных катушек ответственна за действия двух цилиндров, ввиду парного возникновения искры.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках

Бронепровода отмечены стрелочками

Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Обратите внимание, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости возможно добраться лишь до места её ремонта.

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Модуль зажигания перенесён выше

Как уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Заключение

Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена.

Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.

Источник

Chevrolet Niva › Бортжурнал › Доработка блока зажигания ШНИВЫ

В общем прочитал я пост товарища McSystem » из искры возгорится пламя? не всегда!https://www.drive2.ru/b/2173392/ и решил свою старушку доработать.Как припаивать кондёры писать не буду ( уже описано), нарисовал схему подключения к БЗ.

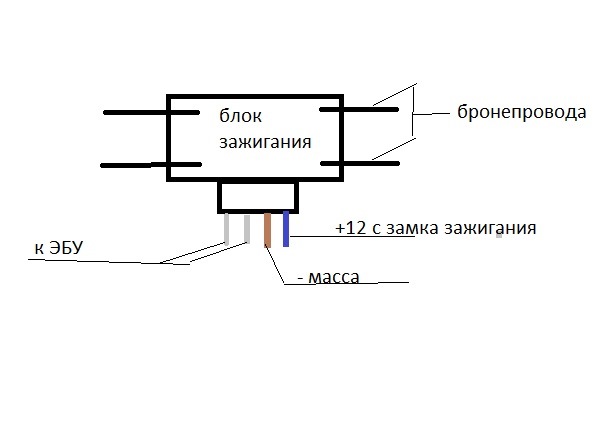

Да, надо отметить, ЭБУ у меня БОШ 7.0, на БОШ 7.9.7 три провода к БЗ.

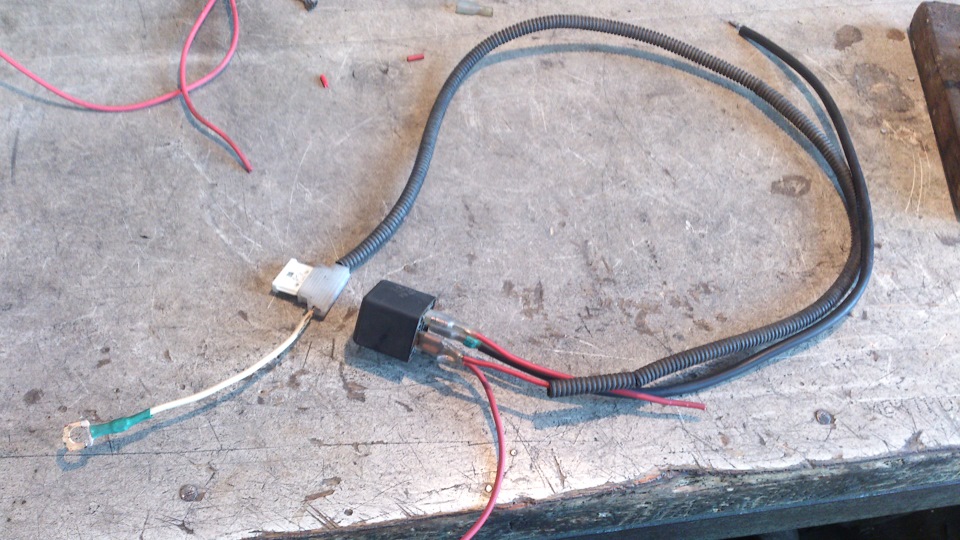

Взял обычное реле включения (вентилятора и т. п.)

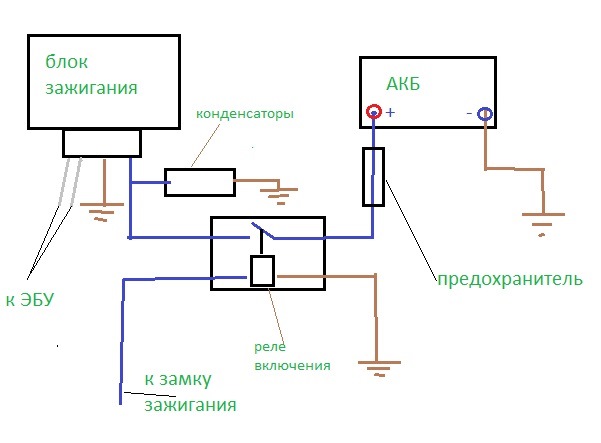

и запилил такое подключение:

Забыл про замеры, до установки этой приблуды на блоке зажигания напряжение было 11,5 v! а на АКБ в это же вркмя 12.3v (двиг. заглушен). И про ощущения, мотор стал работать по другому, тише, мягче, динамика чуть-чуть получше. Доволен!

Chevrolet Niva 2004, двигатель бензиновый 1.7 л., 79 л. с., полный привод, механическая коробка передач — электроника

Машины в продаже

Chevrolet Niva, 2012

Chevrolet Niva, 2015

Chevrolet Niva, 2011

Chevrolet Niva, 2013

Комментарии 20

в закладки однозначно

И вычерчено и реализовано верно!
(только кондеры немного по другому обозначаются на схеме 🙂 )
Мультиметром мерять бестолку, то что критично и видно только осциллографом — он не покажет.
Тем более на заглушенном движке катушки обесточены, разве что видно падение «по дороге» от акб через много разъемов на замок и к катушкам.

Да я ж не опытный электрик(не знаю как что обозначается), а про осциллограф так у меня его и нет, да и незачем, если напряжение не хватает, то и искра будет хуже, тем более Вы уже все замеры сделали и описали, за что вам большое спасибо!

Главное — реальный результат для себя получили!

Звените меня, а в чём дороботка добавка кондёра?

Статью нашел, откуда такое решение пришло www.drive2.ru/b/2173392/

Звените меня, а в чём дороботка добавка кондёра?

Установка кондёра и подключение БЗ напрямую от АКБ ( минуя замок зажигания, где происходит большая потеря напряжения)

Про замеры до приблуды понятно, приводите данные с прибора, а вот после, уже данные из субъективных ощущений, как едет машина. Прошу замер после)

Написанное выше — сделано правильно! И результат предсказуем.
Замеры мультиметром не информативны и неактуальны в принципе, т.к. он не измеряет импульсную переменную составляющую в постоянном напряжении, а динамические падения можно отследить только осциллографом, что мною и сделано. Результаты привдены у меня в статье. С фотками не заморачивался, ввиду проблем регистрации фотиком медленнотекущих процессов на экране ЭЛТ.
Ощущения от движка — полностью аналогичные — стабильный ХХ, явно выраженная динамика, тяга на низких оборотах. Ну и расход поменьше малость, но не в нем цель!

Автор пишет, что на 0.7 литра расход упал…

Так я и есть автор «» из искры возгорится пламя…» 🙂
Да, упал. Особенно по городу. На трассе — менее заметно. Опять же — не расход целью был, а стабилизация работы на ХХ и устранение провалов и вялости при разгоне. Расход — логичное подтверждение отсутствия пропусков воспламенения.

Понятно. Спасибо за ответ.

Про замеры до приблуды понятно, приводите данные с прибора, а вот после, уже данные из субъективных ощущений, как едет машина. Прошу замер после)

В коментах есть ссылки на картинки с цифровых осц. Там наглядне видно.

А доработке все равно, какие свечи? С иридивыемыми будет работать также?

На ГБО иридивые вообще пострясающе себя ведут! Очень ровненько все!

Пообщайтесь с voldevar62
ГБО + иридиевые и ощущения после дорабоки!

На ГБО иридивые вообще пострясающе себя ведут! Очень ровненько все!

На ГБО энергия искры еще большая нужна, чем на бензине. Потому иридий и лучше работает

Про замеры до приблуды понятно, приводите данные с прибора, а вот после, уже данные из субъективных ощущений, как едет машина. Прошу замер после)

Ну замер «после» это напряжение борт сети, в моём случае 13.9v (на заведённом движке), и соответственно 12.3 на неработающем.

Источник

Порядок подключения свечей шевроле нива

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь. Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

Модуль зажигания состоит из пары обмоток и комутатора, который определяет направление движения тока по катушкам. Работа данного компонента полностью регулируется электронным блоком управления автомобиля. ЭБУ так же отвечает и за сбор и анализ информации, поступающей от блока. На выходе из модуля им еется 4 гнезда в которые подключаются высоковольтные провода, идущие к свечам.

Импульсы внутри генерируются таким образом, чтобы на выходе получать парный разряд. Сперва задействуются контакты под номерами 1 и 4, затем 2 и 3. Это необходимо чтобы синхронизироваться с работой соответствующих цилиндров, в которых должна возникать искра.

К устройству подходят 4 контакта, которые промаркированы на разъеме. На первые 2 – под обозначениями A и B направляются импульсы, отвечающие за перенаправление контактов с одной катушки на другую. На контакты C и D передается питание и масса. Буквенные обозначения должны быть продублированы и на корпусе устройства.

Основные причины неисправностей.

В основном сбои в работе происходят из-за повреждения обмотки. Так как в ней генерируется ток высокого напряжения, то со временем при использовании некачественных материалов может возникать повреждение оболочки провода, обрыв или разрыв витков. Случиться это может по нескольким причинам:

Так, например, если есть повреждения в бронепроводах, то импульс катушки используется не полностью, и он ищет другой выход, в результате чего пробивает вторичную обмотку, где более низкое сечение проводов.

Такая проблема проявляется постепенно, поскольку катушки начинают выходить из строя постепенно и одна из них какое-то время будет продолжать работать. Поэтому при появлении следующих признаков необходимо сразу проверять работоспособность модуля:

Эти причины могут быть связаны и с другими поломками, но проводя диагностику не надо забывать про модуль зажигания Нива Шевроле. При появлении подозрений на работоспособность компонента необходимо проверить устройство. Диагностика начинается с проверки контактов питания. Возможно их окисление или обрыв проводки. Если это не принесло результатов, то нужно демонтировать его, чтобы проверить при помощи дополнительных приборов.

Описание датчика распредвала на Нива Шевроле

Где находится: в двигателях с бензиновой системой питания ДПРВ установлен на шкиве распределительного вала. В моторе с дизельной системой питания система управление несколько иначе. Где фиксируется верхнее и нижнее положение поршня в каждом цилиндре.

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Повторный перезапуск двигателя – первый признак неисправности ДХ (ДПРВ).

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Нива Шевроле, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

Признаки неисправности ДПРВ:

Частые причины преждевременного износа контролера:

А еще интересно: Обзор штатной сигнализации Нива Шевроле
Подготовительный этап:

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Проверка мультиметром

Если какие-то измерения показали отклонения от нормы, то прибор считается неисправным. Следует проверить целостность цепи.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует. Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Видео: Как проверить вторичную обмотку мультиметром

Перенос детали

При частой эксплуатации автомобиля на бездорожье некоторые автовладельцы стараются перенести модуль как можно выше, чтобы на него как меньше попадало влаги. Так же изменение расположения позволяет избежать перегрева, которое сокращает срок службы устройства. Это особенно актуально при эксплуатации в сложных условиях, когда двигатель работает на высоких оборотах, при этом скорость передвижения небольшая и в результате вентиляция салона недостаточная.

Модуль зажигания Шевроле Нива

После поездок по бродам появилась ещё одна проблема, не ровно работает двигатель. Менял свечи, бронепровода, ничего не помогло. Появилось предположение, что виноват модуль зажигания, да и контакты на нем куда входят бронепровода все покрыты голубым порошком. Явно следы попадания воды.
У меня Шевроле Нива старая, но видно что модуль зажигания не разу не меняли. В процессе поиска замены, перерыл много информации. Модули зажигания, которые шли в машинах с завода ходили долго больше 100 тыс. км, но вот после их замены начинались проблемы. Новые модули ходили от силы 10 тыс. км, а бывало и 1000 км не проезжали.

Причина в том, что модуль зажигания Шевроле Нивы чувствителен к высоким температурам, а крепится он на двигателе, где как раз всегда высокая температура. Как выход люди начали переносить его например на крыло, чтобы он не так сильно грелся. И это помогало, но появлялась другая проблема – некачественные запчасти. На форуме владельцев Шеви Нив, где то встречал даже список модулей зажигания разных производителей, где приводилось статистика какой сколько ходит.

Эта проблема актуальной не только для Шевроле Нивы, но и для ВАЗ 2112. Потому что на Шевроле Ниву до 2006 года ставили модуль зажигания от ВАЗ 2112, после 2006 от ВАЗ 2111. Разница между ними в том, что модуль зажигания от ВАЗ 2112 “умный”, т.е. сам контролирует процесс подачи искры, а от ВАЗ 2111 этот процесс контролирует компьютер и сам модуль по сути является просто катушками зажигания.

Само собой у меня появилось желание поменять свой модуль на более надежный от ВАЗ 2111, но для этого как минимум пришлось бы менять компьютер с Bosch 7.0 на Bosch 7.9.7, в последнем есть контроль зажигания. Это все дорого и есть более дешевое решение, от умельцев.

В интернете встретил описание системы “Божья искра”, она позволяет подключить надежный модуль зажигания от ВАЗ 2111 на ВАЗ 2112 и Шевроле Нивы до 2006 года выпуска. Божья искра представляет из себя кабель-переходник и два доработанных контролера от ВАЗ 2108. Почему их надо дорабатывать я не совсем понял, единственное в описании указывалось, что с недоработанными контроллерами будут проблемы в зажигании, которые особенно будут заметны на турбированных машинах.

Я заказал систему “Божья искра” до Нового Года, но почта РФ доставляла несколько недель. И наконец отстояв в очереди пару часов получил его. К нему купил модуль зажигания от ВАЗ 2111, кронштейн для его крепления и уголок для крепления контроллеров.

Установка на морозе заняла несколько часов. Я снял старый модуль зажигания, кронштейн от него и установил новый. Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех.

Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра. Предварительно зачистив металл, так как для контроллеров необходима хорошая масса, на всякий случай кинул на аккумулятор отдельный провод массы. После этого все подключил и начал проверять.

Во-первых машина завелась быстрее, во-вторых она стала быстрее набирать обороты. Видимо старый модуль зажигания действительно был неисправен. Его я кстати буду возить в багажнике, а старый кронштейн прикреплю обратно, таким образом если с Божьей искрой что-то случится, я временно смогу переключится на него.

Свечи зажигания.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей. При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Как проверить и выявить неисправности в катушке зажигания Нива Шевроле

Как произвести диагностику и выявить неисправности, попробуем разобраться далее:

Когда возникает необходимость менять катушку зажигания, необязательно обращаться сразу на СТО и платить за это деньги. Такую работу можно выполнить своими руками у себя в гараже, потратив на это не слишком много времени.

Также порядок подключения и замены катушки можно посмотреть в Интернете. Множество роликов позволяют самостоятельно разобраться с этой работой и выполнить ее самостоятельно.

Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.

Видео о проверке модуля зажигания:

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:
