Блокировка редуктора на ниву электро

Автогур73 › Блог › Новинка внедорожного тюнинга. Дифференциал (межколесный) с электроблокировкой Нива, Шевроле Нива (22 шлица) «Autogur73»

Применяется для автомобилей ВАЗ 2101-07, 2121-21214, 2131 Нива, Нива Шевроле 22 шлица задний мост до 2002-2003 г.

Устанавливается в редуктор заднего моста автомобилей всех годов выпуска и передний редуктор Лада 4х4 выпуска до 2002-2003 года.

Для дрифта не использовать!

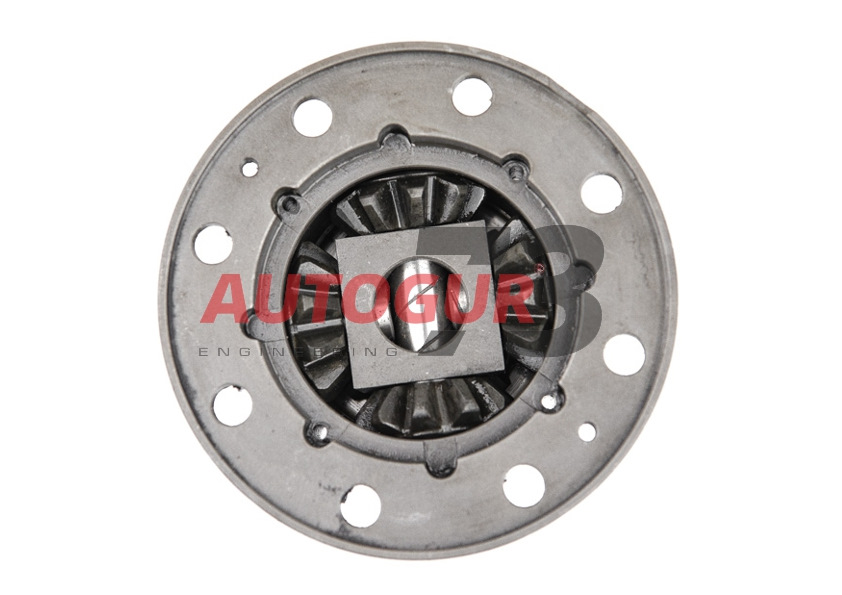

Отличительная особенность электроблокировки Autogur73 от EATON:

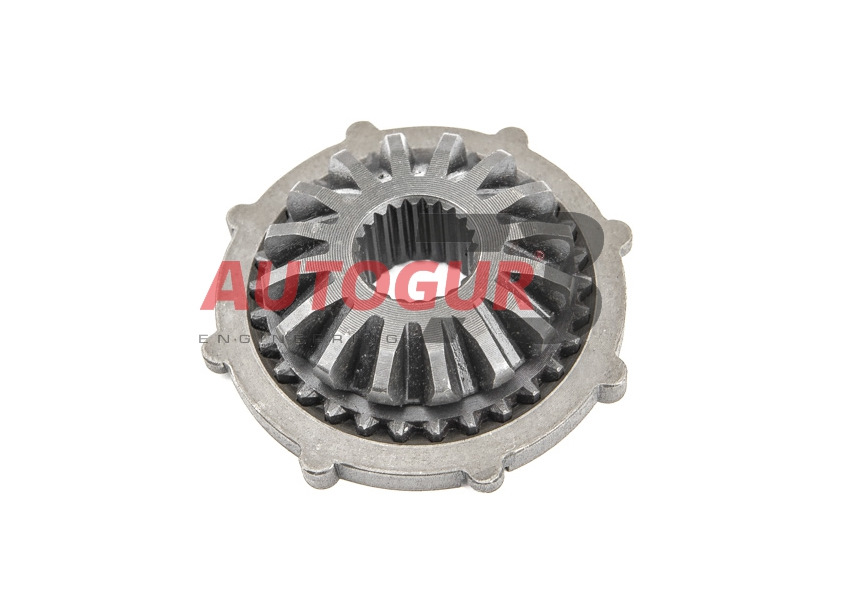

1. В дифференциале с электроблокировкой использованы заводские сателлиты от Нива 4 шт (штаных 2 шт);
2. Установлен усиленный магнит;
3. 4 толкателя (в EATON — 3 шт);
4. усиленная крестовина (не возможно сломать);

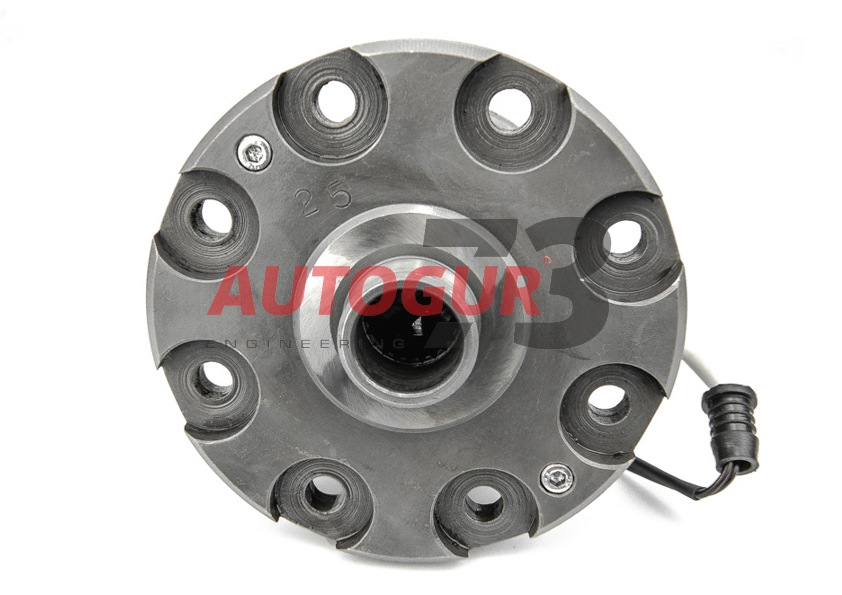

5. Корпус стальной (сталь 18 кгт), закаленный, цементированный (корпус EATON — сырой чугун)

Процесс изготовления электроблокировки включает:

— цементация — диффузионное насыщение поверхностного слоя стали углеродом, с целью повышения твёрдости, износоустойчивости;
— термообработка, согласно стандартам ГОСТа по материалам, с целью получения свойств детали, необходимых для заявленных условий эксплуатации;
— шлифовка

Отличительной особенностью дифференциалов с электроблокировкой является простота установки, простота подключения и простота устройства самого узла. Дифференциалы с пневмоблокировкой и дифференциалы с гидроблокировкой требуют сложного монтажа. Включают в себя много компонентов, что в разы снижает надёжность узла, а некачественная установка ведёт к повреждению проводки и отказу всей системы в целом. При установке дифференциалов с электроблокировкой нет лишних схем по монтажу, где можно допустить ошибку: не нужно компрессоров, цилиндров для включения пневмо и гидроприводов. Электрическая блокировка, при нажатии кнопки управления, осуществляется электромагнитом и электрическая цепь активирует запорный механизм.

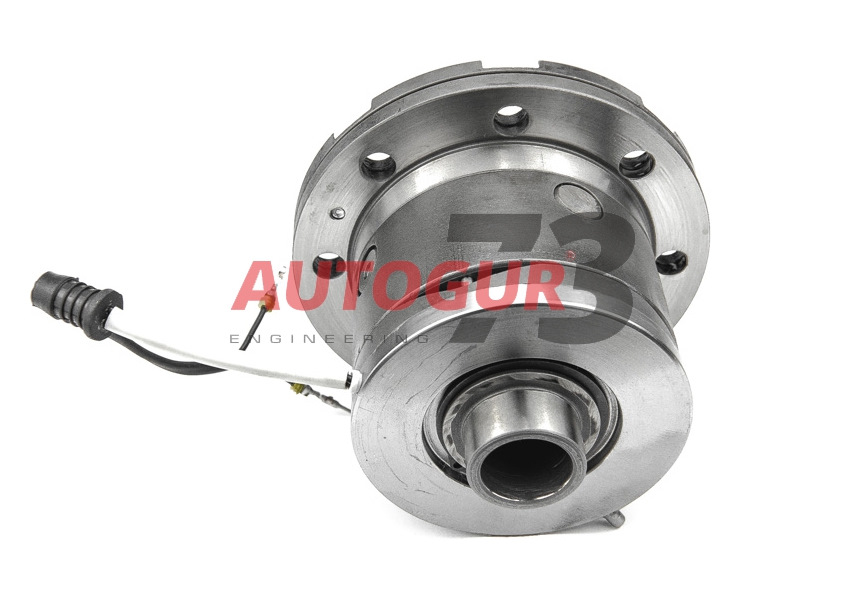

Блокирующий электромагнитный механизм дифференциала активируется, полностью блокируя мост, простым нажатием кнопки.
Когда ось полностью заблокирована, весь имеющийся крутящий момент распределяется на оба колеса. За счет колеса, имеющего наибольшее сцепление с дорогой, автомобиль имеет возможность продолжить движение.

Дифференциал с полной, 100%-ой блокировкой опробован на миллионах машин, эксплуатирующихся в условиях бездорожья по всему миру.

Разработанный в соответствии с российскими климатическими и дорожными условиями эксплуатации, дифференциал «Autogur73»:

— позволяет полностью заблокировать полуоси по требованию водителя,
— можно управлять с помощью ручного переключателя,
— четырехсателлитная конструкция обеспечивает максимальную прочность,
— не требует технического обслуживания,
— не требует специальных смазок или добавок,
— совместимо для использования на передних или задних осях,
— в выключеном режиме функционирует, как открытый дифференциал

Включение и выключение электроблокировки.

Ручное включение блокировки возможно нажатием и удерживанием кнопки до включения сигнализатора блокировки. Ручное выключение производится так же — нажатием на кнопку.

Для включения электроблокировки нужна полная остановка автомобиля! На движущемся авто блокировку не включать!

Источник

Лада 4×4 3D БОРТ-186 › Бортжурнал › Блокировки принудительные в НИВУ

Всем привет!
Наконец то пришло время написать о вновь проделанной работе. Внедрение блокировок не таким уж и сложным оказалось, как я думал до этого. Главное это найти нужные компанеты.
И так обовсём по порядку:
Внедрив блокировки в редуктора и установил их на машину.
Далее сделал разводку трубок от компрессора через выключатели в мосты. Выключатели установил механические. Изначально планировалось взять КАМАЗовский «флажок» на каждую блокировку. Но всем известно, что лишним объёмам места нива не обладает. И тут увидел компактный тумблер, работающий нужным образом:

Органы управления всей системой внедрил в штатную панель, для этого из куска пластмассы вырезал повторяющийся контур пепельници, насверлил отверстия и вставил клавиши. А пепельницу демантировал, ни чего пилить не пришлось.

Органы управления с лева на право:
1) кнопка принудительного включая компресора (работающая по принципу «дверной звонок»)
2) вкл/выкл автоматики компрессора
3) блокировка в заднем мосту
4) блокировка в переднем мосту.

У меня установлен вот этот регулятор давления на 6-8 Атм:

Если в системе меньше 6 Атм то он включается и срабатывает компрессор, а как только компрессор накачиват до 8 Атмосфер, то датчик срабатывает и компрессор перестаёт тарахтеть (вот и вся автоматика).Для сохранности чудо датчика было принято решение зацепить его ч/з реле.
Таким образом имеется такая зона в системе, когда ещё больше 6, но меньше 8 Атм. Для хорошего включения блокировок надо 8 Атм. Для этого и сделал кнопку принудительного включения компрессора. А уже включив блокировки, давление в системе поддерживает автоматика.
Управление пневмо системой подключил по схеме:

Чтобы отслеживать давление в системе, замарочился с манометром. Можно было пойти простым путём и приколхозить его в любое место, но я и моя машина простых путей не ищем. Поэтому панель приборов прошла масовую доработку!
Ради совершенства пожертвовал тахометром и демонтировал его (для чего нужен данный прибор в ниве, в ней же прекрасно слышно как и на каких оборотах работает мотор).

Вместо него внедрил прибор от ВАЗ-2104 с температурой и уровнем топлива:

Оказалось не так то просто их подключить, пришлось дорабатывать сам прибор и очень сильно подумать с подключением электрики. И даже не спрашивайте каким трудом и образом, но всё же удалось всё подключить.
Зато освободилось 2 слота под указатели приборов. И так в место топливного встал вольтметр, а на место температурного манометр — который с небольшим усилием был тоже доработан под вазовскую приборку.
И вот он желаемый результат:

Кстати лампа подсоса тоже нашла новое место — оранжевая лампа, а блокировка раздатки — теперь красная, которая рядом.

Компрессор АГРЕССОР 75 уже давно весит стационарно в багажнике, ресивер (из огнетушителя) на 3 литра поселился под ним в нише крыла, 3 литра самый оптимальный вариант я считаю, накачивается быстро, хватает на ±5 включений одновременно обоих блокировок.

Шланг сапуна, трубку привода блокировки, притянул к тормозному шлангу, дав при этом слабину на ход моста.

В редуктора залил рекамендовонное масло 75W-140 не для LSD

Как показали мои тестовые испытания передняя блокировка на 24 шл. включается (замыкается) даже при 5,5 Атм, снижение давления в системе до 2,5-3 Атм запорное кольцо начинает плавно скатываться в сторону разблокирования.
Задняя блокировка на 22 шлица опять же преподнесла «сурприз». После внедрения, и установки полуосей, ещё раз произвёл проверку срабатывания выявилось, что она не до конца размыкается! Буквально 1-1,5 миллиметра запорное кольцо не доотключалась. Хорошо что есть возможность дотянуться до него ч/з заливную пробку и помощь ему разблокировать диф, толкнув его. И при давлении ниже 7 Атм, не включалась. По данной проблеме я уже писал ранее — звонил в ИЖ-ТЕХНО, сказали приработается.
Прироботывание и обкатку пришлось делать в суровых условиях, т.к. за отсутствие меня дома 1,5 месяца дорогу к гаражу замело. Пришлось пробиваться до дороги, за одно и тест!
Бился до тех пор пока не кончился бензин.

Машина едет, едет как на гусеницах, проходимость стала на 200% лучше. Правда обсалютно другая тактика вождения нужна и к этому надо привыкнуть! Но основные полевые испытания ещё в переди!
Чудо с задней блокировкой случилось, всё работает отлично, приработал за 2 дня, количество вкл/выкл — немерено, но согласитесь друзья! За 25 тыс.руб я должен каждый раз лечь на холодный снег открутить крышечку и подвинуть колечко…

Покатался, остался очень доволен! Машина сохранила своё достоинство моневрирования в ограниченном пространстве и преобрела тракторную везделазность!)

Источник

Принудительная электромеханическая блокировка дифференциала редуктора переднего моста НИВА 4х4

Включение блокировки дифференциала РПМ происходит следующим образом: При нажатии на кнопку выключателя, контроллер в течение 10 сек. подаёт напряжение на электроприводной механизм, который взводит пружину блокирующего устройства. Под воздействием усилия пружины, скользящая блокирующая муфта перемещается и жестко связывает привод колеса с ведомой шестерней главной пары редуктора, блокируя дифференциал. РПМ может находиться в заблокированном состоянии продолжительное время, в том числе и при отключенном электропитании системы «УльтраБЛОК». Это связанно с тем, что для удерживания блокировки как от самовыключения так и от самовключения используется механическое усилие пружины блокирующего устройства.

Отключение блокировки производится повторным нажатием кнопки управления, контроллер в течение 10 сек. подаёт обратное напряжение на электроприводной механизм, и далее как при включении, но в противоположном направлении.

Важнейшей положительной особенностью блокирующего устройства системы «УльтраБЛОК» в отличии от других известных систем, является то, что при её установке и работе в сам дифференциал не вносится ни каких изменений и доработок. «УльтраБЛОК» не вмешивается в работу шестерней дифференциала, блокирующее устройство крепится непосредственно к ведомой шестерне главной пары РПМ штатными болтами и напрямую блокирует вращение привода относительно ведомой шестерни главной пары.

Комплектация:

Технические характеристики:

Применяемость:

Лада 4х4/Нива 3д (ВАЗ 2121/21214)

Лада 4х4/Нива 5д (ВАЗ 2131)

Принудительная электромеханическая блокировка дифференциала редуктора переднего моста НИВА 4х4

Включение блокировки дифференциала РПМ происходит следующим образом: При нажатии на кнопку выключателя, контроллер в течение 10 сек. подаёт напряжение на электроприводной механизм, который взводит пружину блокирующего устройства. Под воздействием усилия пружины, скользящая блокирующая муфта перемещается и жестко связывает привод колеса с ведомой шестерней главной пары редуктора, блокируя дифференциал. РПМ может находиться в заблокированном состоянии продолжительное время, в том числе и при отключенном электропитании системы «УльтраБЛОК». Это связанно с тем, что для удерживания блокировки как от самовыключения так и от самовключения используется механическое усилие пружины блокирующего устройства.

Отключение блокировки производится повторным нажатием кнопки управления, контроллер в течение 10 сек. подаёт обратное напряжение на электроприводной механизм, и далее как при включении, но в противоположном направлении.

Важнейшей положительной особенностью блокирующего устройства системы «УльтраБЛОК» в отличии от других известных систем, является то, что при её установке и работе в сам дифференциал не вносится ни каких изменений и доработок. «УльтраБЛОК» не вмешивается в работу шестерней дифференциала, блокирующее устройство крепится непосредственно к ведомой шестерне главной пары РПМ штатными болтами и напрямую блокирует вращение привода относительно ведомой шестерни главной пары.

Комплектация:

Технические характеристики:

Применяемость:

Лада 4х4/Нива 3д (ВАЗ 2121/21214)

Лада 4х4/Нива 5д (ВАЗ 2131)
