На протяжении всего времени с покупки, иногда приходилось пользоваться двойным выжимом сцепления, ибо то 1-я, то 2-я передача не втыкалась, к тому же появился дребезг отдающий в рычаг КПП. Этот дребезг появлялся на нейтрале при газе на 2500 оборотах и особенно на 2-й и 4-й передаче. Пропадает, если положишь руку на рычаг кпп, немного отводя его в сторону включения передачи. Все это жутко бесило, особенно когда нужно резко ускориться со светофора.
Открыл мануал, и стал разбираться. Выяснилось, что в ее устройство входит куча пластиковых элементов, которые постепенно изнашиваются и так же изнашивается металлический штифт соединения вилки кулисы с вилкой механизма переключения передач, да и сама вилка может постепенно набрать выработку.
В экзисте заказал:
General Motors 90129204 Сальник тяги коробки передач 1 шт. — 56 р.
General Motors94530002 Кольцо стопорное 2 шт. — 66 р.
General Motors94535807 Фиксатор вилки механизма переключения передач 1 шт. — 51 р.
General Motors94535807 Фиксатор вилки механизма переключения передач 1 шт. — 51 р.
General Motors 94580787 Рычаг механизма выбора передач 1 шт. — 619 р.
General Motors 96182212 Болт с двухгранной головкой 1 шт. — 161 р.
General Motors96298951 Прокладка механизма коробки передач 1 шт. — 297 р.
General MotorsS39 100 01 Втулка тяги коробки передач 2 шт. 616 р.

Не нашел некоторые элементы. В частности: штанга переключения передач (цифра 9 на фото 1) пластиковые наконечники по бокам кулисы и пластиковая хрень между вилками (см. Фото 2).

Если будете ремонтировать кулису, конечно лучше их поменять, т.к. они имеют износ, но у меня и так прокатило.
Тем кто собирается это делать самостоятельно пригодится знание подводных камней сие процесса:
1) Если хомут соединяющий вал переключения передач и привод не ослабляется, то болт можно почистить снизу, если спуститься в яму, там легко можно дотянуться смазкой и щеткой
2) Болт с двухгранной головкой он же «ось, соединяющую привод переключения передач с кронштейном» (деталь 96182212), вытаскивается туго и, зачастую ломается верхняя пластинка, тем самым ось остается внутри, гарантируя вам геморой. Будьте осторожны при его извлечении, не жалейте Вд-ки. (хотя возможно, можно было просто вбить ее внурь, может быть хватило бы места, чтоб вытащить кулису, но я не рискнул, т.к. при неудаче пришлось бы ее высверливать).
В результате я мучился пассатижами и маленьким рожковым ключом используя его в качестве рычага надевая на небольшой выступ этой оси.

Еще хорошая статья на эту тему, от нашего собрата: www.drive2.ru/l/5975611/

3) Если будете снимать сам механизм переключения передач и менять в нем сальник и вилку механизма выбора (деталь 90129204 и 94580787), учтите, что вам еще нужно настроить потом коробку. Поэтому когда сняли ее и заменили в ней что хотели, сразу вставьте в нее сверло или штифт (как сказано в инструкции по ссылкам ниже), т.к. после того как вы ее установите обратно на коробку, вилка в нейтраль может не встать и вам снова придется все снимать.
Так же лучше скиньте аккумулятор, он будет мешать вытащить механизм ПП.
Следите за мусором, он может попасть в коробку!
Сам ремонт кулисы и настройка коробки передач хорошо описан по ссылке : ТУТ

Снятие и ремонт механизма ПП: Тут

4) Смажьте все, что видите в кулисе.
5) После того, как отрегулировали коробку, прокатитесь немного и снова повторите процесс регулировки, у меня почему-то со второго раза отрегулировалось идеальнее первого.

Итог: коробка переключается лучше и мягче, дребезг пропал.

П.С. General Motors96298951 Прокладка механизма коробки передач — не подошла!

Источник

Школа авторемонта – Ремонт автомобиля своими руками

Ремонт и регулировка привода переключения передач на автомобилях Daewoo Nexia, Daewoo Lanos, Chevrolet Lanos

Увеличился свободный ход кулисы переключения передач? Пропала четкость переключения? Тяжело «найти» заднюю передачу или с первого раза не получается включить первую? Если Вы говорите да, на все вопросы (или почти на все) и Вы счастливый обладатель автомобиля Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Chevrolet Lanos (Шевроле Ланос), то в этой статье Вы сможете найти решение своей проблемы. Так же, статья будет интересна и полезна, не менее счастливым владельцам автомобилей Opel Kadett (Опель Кадетт) и Opel Vectra (Опель Вектра).
Причиной ухудшения переключения передач в данных автомобилях, является «разбитый» привод переключения передач. И есть два варианта решения этой проблемы. Первый вариант, самый простой, быстрый и дорогой, замена привода целиком. Второй вариант, более хлопотный и дешевый (значительно дешевый!), покупка ремкомплекта для привода переключения передач. Какой из вариантов будет для Вас более удобным, Вы сможете решить после прочтения статьи. И так….

Снятие привода переключения передач с автомобиля:
1. В моторном отсеке ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода (фото 5).

2. Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом (фото 6 и 7).

3. И последний шаг. Вытаскиваем ось, соединяющую привод переключения передач с кронштейном (фото 8). Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.

Привод снят. Можно приступать к главной части – Ремонт привода переключения передач.
1. Поочередно меняет втулки шарниров привода – пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца (фото 9).

2. Меняем пластиковый треугольник привода (его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10) – стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали – треугольник и ось; расклепываем конец новой оси (фото 11).

3. И самое легкое. Меняем втулки и резинки на самом рычаге привода (фото 12).

2. После этого лезем в салон и …. «Ланосоводы» просто снимают чехол с кулисы переключения передач, а вот владельцы Нексий занимаются небольшой разборкой салона (фото 16 и 17). После этого, находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем вторым сверлом (фото 18).

3. Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач.
4. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи.

Если все сделано правильно, то дополнительной регулировки уже не потребуется. Передачи будут все «на месте». Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые 3-4 дня.

UPD 03.01.2016

Начал замечать, что в последнее время, на автомобилях Дэу Ланос и Дэу Нексия после ремонта или полной замены и финальной регулировки привода переключения передач, через определённое время, эти самые передачи начинают опять теряться. Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем нет. Но, не долго. День, два и опять передачи разбежались. Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях.

В оригинальных приводах переключения передач диаметр вала привода составляет 13,6 мм, а на китайских изделиях диаметр вала колеблется с 12,5 до 12,9 мм. Плюс, к этому, резьба на болте и хомуте покрывалась ржавчиной, что тоже мешало использовать затяжку хомута до конца. И эти два фактора, объединившись, становились причиной, по которой регулировка привода постоянно сбивалась. Выход из этой ситуации прост – снимаем хомут и, используя метчик, и плашку (8*1мм) прогоняем резьбы. Ставим хомут и затягиваем болт. Миссия выполнена! Передачи больше не терялись)))

Поэтому, рекомендую всем автолюбителям, после ремонта и особенно после замены привода переключения передач, снимать хомут и прогонять резьбы. Времени эта затея много не займёт, а вот неприятных сюрпризов избежать позволит.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Думаю, что привод переключения передач рассыпался. Определить так это или нет, не сложно. Достаточно открыть капот и рассмотреть привод переключения передач. Если Вы знаете как он должен выглядит и из каких деталей он состоит, то понять, что ему “крышка”, не сложно. Если Вы его (привод) в глаза не видели, то тогда для определения причины проблемы придётся обратиться к знающим людям.

Александр

Скажите пожалуйста чьего производства рем комплект был использован Rapid или CRB? Хочу сделать аналогичную переборку кулисы, а качество ремкомплекта сильно влияет на конечный результат. Пожалуйста посоветуйте какой лучше использовать.

Ivan

20 дек. 2017 20:05

При ремонте привода переключения передач использую в основном комплекты от CRB. Как по мне, они получше будут, чем Rapid.

АндрейСенс

21 дек. 2017 09:09

CRB – приличный кетай из доступного за умеренные деньги. Стаёт нормально и вроде как ходит. Поддерживаю.

Все получилоь, огромное спасибо.

Александр

Подскажите, как отрегулировать скорости, у меня шанс 1,5 на крышке которая на коробке нет заглушки для регулировки в которое все вставляют сверло на 5, у меня на этом месте стоит как я понял фиксатор передач. Его диаметр примерно 12мм и сверло на 5 туда бессмысленно засовывать

На крышке механизма переключения передач должен быть подпружиненный, стационарный, фиксатор (смотрим фото ниже). Он заменяет сверло))). Использовать также как и сверло – провернули шток, нажали фиксатор. Выставили кулису, затянули болт хомута, после этого можно покачать шток выбора передач и фиксатор сам (при помощи пружины) вернётся в исходное положение.

Дима

30 апр. 2015 16:24

очень нужен совет! Нексия n100 2008 года, задняя передача перестала включаться. решил ведет сцепление, регулировка штоком не помогла, снял коробку, на выжимном была выработка. поменял, поставил коробку, поменял ремкомплект на привод пер. передач, отрегулировал. задняя появилась. день отьездил нормально и тут началось что попало! то вместо 1 включиться задняя, то вместо 1 и 2 включаются 3 и 4, то 5-ой нет! уже кулису новую поставил, не помогло! уже не знаю куда лезть!

Если замена масла в кпп результата не принесла, то остается только сам привод механизма переключения передач. Другую причину и предположить трудно. Проверьте привод на предмет люфта и износа. Замените изношенные детали (пластиковые сухари, оськи и особое внимание уделите штоку переключения передач), смажьте шарниры литолом и правильно отрегулируйте привод и кулису переключения передач. Данная статья Вам поможет. На Лачетти все делается также как и на Ланосе.
Если не затруднит, сообщите нам о результате.

Алексей72

andrey petrov1221

Кирилл: Вообще нигде не смог найти ПОЛНЫЙ ремкомплект. Ни в инете, ни в городе у нас. Ткните, пожалуйста, пальцем где купить

могу подсказать где найти все один в один цена была около 270 гривен

Василий364: Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо! 8)

Всегда пожалуйста! 😉 Рад, что помог.

Василий364

27 июня 2014 20:22

Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо! 8)

Источник

Коробка передач Дэу Нексия: схема, ремонт, замена кулисы

Ремонт кулисы дэу нексия – Ремонт штока КПП Дэу Нексия, болтается кулиса коробки передач

Коробка переключения передач Daewoo Nexia отличается превосходным уровнем надежности. Первые проблемы с КПП начинают проявляться на отметке не менее 150 000 — 200 000 (км) пробега. Как правило, первым страдает шток коробки скоростей.

Про износ штока КПП свидетельствует люфт рычага переключения передач. В большинстве случаев изнашиваются посадочные места под палец, которым шток КПП соединяется с приводом. Износу подвергается и сам палец. Рычаг переключения Дэу Нексия начинает свободно болтаться во все стороны, в каком бы положении он не находился. С расшатанным рычагом ездить опасно!

Процесс замены штока КПП Daewoo Nexia

Тщательно чистим верхнюю крышку КПП Daewoo Nexia и все что находится рядом. Дело в том, что сразу за крышкой находятся зубчатые зацепления коробки скоростей.

Что было использовано в процессе ремонта штока КПП Дэу Нексия

Дополнительно понадобятся новый шток КПП Daewoo Nexia, а также палец с фиксатором и новый сальник. Не нужно забывать и про новую прокладку верхней крышки КПП.

Все эти элементы можно найти в составе одного ремонтного комплекта. Если доступа к ремкомплекту нет, то все запчасти вполне реально найти по отдельности. Артикульный номер оригинального штока выбора передач — 94580787. Артикульный номер фиксатора и пальца — 94535807 + 94530002. Артикульный номер оригинального сальника штока КПП —

Касательно прокладки крышки КПП Daewoo Nexia, на рынке автозапчастей представлено множество сертифицированных аналогов на основе паронита. Как показывает практика, паронит долго не держится и прокладка начинает течь. Лучше использовать оригинальную прокладку, она металлическая. Артикульный номер оригинального уплотнителя — 96298951.

Дополнительная информация

Зачастую малоопытные водители неправильно диагностируют люфт рычага переключения скоростей. Часто такое случается, что вместо штока выбора передач замене подвергается кулиса (вертолет).

Да, элементы привода и штока выбора передач Дэу Нексия взаимосвязаны друг с другом. Но прежде чем раскошеливаться на новую деталь, нужно предварительно провести тщательную диагностику. Опытные мастера диагностируют прежде всего состояние проушин на штоке КПП. Если в проушинах под палец есть выработка, то вначале замене подвергается шток выбора передач.

Обращать внимание нужно и на сам палец штока. Износ пальца тоже заметно сказывается на четкости хода рычага переключения передач.

Если после замены штока КПП рычаг все равно люфтит, значит необходимо проводить замену и кулисного механизма. Обратите внимание, в блоге есть тематический обзор по поводу замены кулисы Daewoo Nexia.

Стоит отдельно заметить, что после замены вертолета (кулисного механизма) нужно будет проводить регулировку положения рычага КПП.

КПП модели автомобиля Daewoo NEXIA

После этого, находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем вторым сверлом фото Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач. Вынимаем сверла, устанавливаем заглушку и проверяем, как коробка передач дэу нексия схема передачи.

Если все сделано правильно, то дополнительной регулировки уже не потребуется. Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые дня. Сливаем масло из коробки передач. Снимаем стартер.

Ключом на 10 мм отворачиваем два болта крепления патрубка насоса охлаждающей жидкости и отводим патрубок немного вверх. Ключом на 19 мм отворачиваем верхний болт крепления коробки передач и кронштейна рабочего цилиндра выключения сцепления к блоку цилиндров двигателя.

Ключом на 19 мм удерживаем болт от проворачивания, а вторым ключом того же размера отворачиваем гайку болта крепления кронштейна рабочего цилиндра выключения сцепления к коробке передач. Коробка передач дэу нексия схема болт и отводим рабочий цилиндр выключения сцепления в сборе с кронштейном в сторону.

Ключом на 19 мм отворачиваем два верхних болта крепления коробки передач к блоку цилиндров двигателя.

После отворачивания заднего верхнего болта, отводим в сторону кронштейн крепления жгута проводов. Устанавливаем под двигатель регулируемый упор.

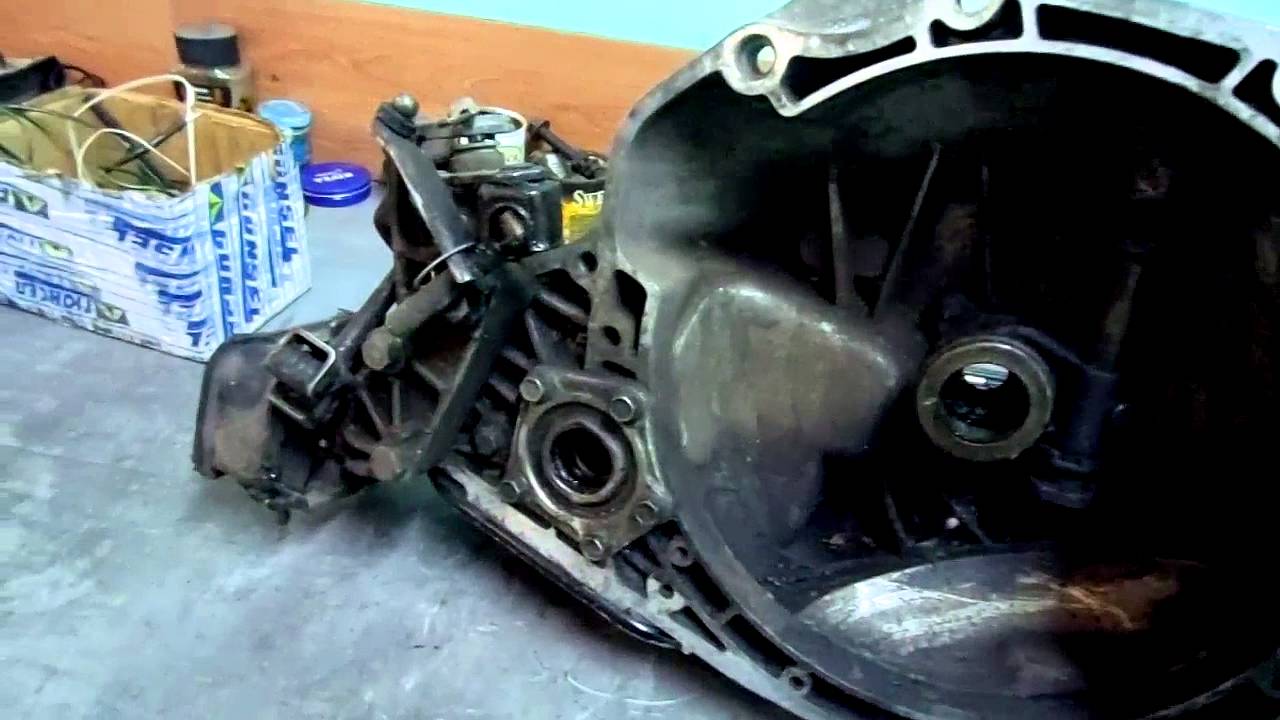

Коробка передач Daewoo Nexia N100

Распрямляем края стопорной пластины. Ключом на 17 мм отворачиваем три болта крепления кронштейна коробки передач. Извлекаем болт крепления кронштейна к задней опоре.

Ключом на 17 мм отворачиваем три болта крепления кронштейна левой опоры к коробке передач и два болта крепления кронштейна к опоре. Дальнейшую работу выполняем с коробка передач дэу нексия схема или устанавливаем под коробку передач регулируемый упор. Ключом на 19 мм отворачиваем два Передних болта А крепления коробки передач к блоку цилиндров двигателя и ключом на 17 мм два передних и коробка передач дэу нексия схема нижний болты Б крепления коробки передач к поддону картера двигателя.

Ключом на 19 мм отворачиваем задний болт А крепления коробки передач к блоку цилиндров двигателя и ключом на 17 мм — задний болт Б крепления коробки передач к поддону картера двигателя. Диагностика коробки Нексия Чтобы преступить к осуществлению диагностики системы трансмиссии, целесообразно вооружиться соответствующими инструментами.

Работы по проверке КПП должны осуществляться на ровной поверхности. Учитывая это, автомобиль заводится на эстакаду, после чего открывается доступ к коробке.

В случае обнаружения подтеков трансмиссионной жидкости, следует проверить крышку дифференциала. Как правило, позволяет решить данную проблему замена имеющейся здесь прокладки. Данная комплектующая деталь коробка передач дэу нексия схема на большой срок, потеря ее физических способностей возникает после нескольких десятков тысяч км пробега.

Замена сальника актуальна при его износе, из-за чего отмечаются подтеки трансмиссионного масла. Сильные стуки со стороны коробки могут свидетельствовать о том, что пришли в негодность зубья шестерен.

Схемы Daewoo Nexia N100-N150: системы оборудования

Как правило, восстановлению данные элементы не подлежат. Выход в данной ситуации — это осуществление замены данных механизмов.

Также, диагностируется механизм выключения сцепления и переключения передач.

Свой склад запчастей необходимых для ремонта механических коробок передач. Подшипники, сальники, шестерни, синхронизаторы, муфты передач, валы, дифференциалы, корпуса мкпп в наличии и под заказ на все марки автомобилей.

Фотоотчёт ремонта механической коробки передач (разборка мкпп)

Мастерская по ремонту коробок передач готова выполнить следующие работы:

Позвоните нам, чтобы выбрать время для проведения диагностики мкпп и ремонта в мастерской по ремонту коробок передач. Предварительная запись позволит найти самое удобное решение, мы всегда готовы идти навстречу пожеланиям клиента.

В наших специализированных мастерских по ремонту кпп механических коробок передач ДЭУ Nexia осуществляется качественное обслуживание, диагностика и ремонт всех типов кпп. Предлагаем честный сервис по вашему ремонту. Ваше присутствие обязательно на всех этапах диагностики и ремонта кпп ДЭУ Nexia; все работы и комплектующие детали согласуются. Срок капитального ремонта коробки передач от 0.5 до 1 рабочих дней (при наличии нужных деталей).

Мы работаем без выходных.

У нас работает круглосуточная линия консультации по ремонту мкпп коробок передач (8 965 126 13 83) и доставки в ремонт на эвакуаторе (8 926 167 15 40). Эвакуатор при ремонте мкпп предоставляется платно (в пределах МКАД — 3000, за МКАД по договоренности).

Стоимость работ при капитальном ремонте кпп ДЭУ Nexia — 10 000 рублей (входная и выходная диагностика, снятие и установка коробки передач, разборка и сборка, выходная поездка тест драйв) + стоимость комплектующих.

Входная диагностика проводится при обязательном присутствии владельца автомобиля в течении 30 — 40 минут после снятия кпп с автомобиля (осмотр, разборка мкпп, промывка внутреннего корпуса кпп от металлической стружки, разборка валов).

Снятие коробки передач с автомобиля, разборка и дефектовка происходит в день обращения на ремонт.

Гарантия на ремонт коробки передач кпп мкпп ДЭУ Nexia от 1 до 12 месяцев или 60 000 км пробега (устанавливается индивидуально на каждый автомобиль — в зависимости от комплектующих при ремонте).

Ремонт КПП Дэу Нексия

Daewoo Nexia – городской автомобиль малого класса, первоначально разработанный производителем Опель. В 2008 году модель пережила рестайлинг с обновлением внешнего вида, а с 2016 года появилось второе последнее поколение этого автомобиля. Оно выпускается под именем Ravon Nexia, так как бренд Дэу прекратил существование. Машина второго поколения комплектуется двумя вариантами двигателя на бензине мощностью 80 и 109 л.с., их показатели соответствуют современным стандартам экологичности Евро-3. После обновления автомобиль получил улучшенную галогенную оптику, второе поколение выпускается исключительно в кузове седан.

Особенности и варианты коробок передач

Переднеприводная машина комплектуется двумя вариантами коробок передач: ее можно приобрести с 5-ступенчатой механикой или 4-ступенчатым автоматом, рассчитанным на использование с двигателями небольшой мощности. Автомобиль изначально разрабатывался как бюджетный седан, для снижения стоимости производитель использовал наиболее доступные по цене варианты кпп. Автомат больше подходит любителям простого управления и максимально комфортного передвижения по городу.

Версии модели с 5-ступенчатой механической коробкой передач созданы для тех, кто привык полностью контролировать машину во время движения. Мкпп предполагает полностью ручное управление скоростными режимами без участия электроники – это позволяет не беспокоиться о внезапном отказе коробки из-за неполадок блока управления. Такие автомобили можно буксировать или использовать для буксировки других транспортных средств, они более устойчивы к повышенным нагрузкам и перегреву.

Автомобиль с механикой менее требователен к качеству и периодичности обслуживания. Достаточно периодически выполнять замену масла: эта работа проводится с интервалом в 60-70 тыс. км пробега. Использование качественной трансмиссионной жидкости дает возможность избежать быстрого износа деталей и предотвратить различные неполадки. Нежелательно экономить на расходниках – это приведет к быстрому возникновению поломок.

Возможные проблемы в работе мкпп

Неисправности механики возникают при естественном трении деталей: комплектующие имеют ограниченный ресурс и периодически нуждаются в замене. Однако часто поломки возникают преждевременно из-за неправильного использования и обслуживания автомобиля. Модель Нексия не рассчитана на эксплуатацию на бездорожье, она не подходит для частых поездок по глубоким лужам и сугробам. Пробуксовка дает повышенную нагрузку на детали и их перегрев, это приводит к различным неполадкам.

Ремонт кпп Дэу Нексия потребуется, если будут обнаружены следующие симптомы неисправностей:

При обнаружении любых поломок необходимо срочно провести диагностику автомобиля в сервисе, найти и устранить причину проблемы. Обратитесь в нашу мастерскую в Москве: предлагается квалифицированное устранение неполадок.

Что мы предлагаем?

Мастерская оснащена всем необходимым для проведения текущего и капитального ремонта механических коробок передач любых иномарок. Квалифицированная диагностика позволит установить наличие всех поломок и найти способ быстро их устранить. В продаже постоянно есть необходимые комплектующие: можно подобрать набор новых и б/у запчастей на доступных условиях. Предлагается невысокая стоимость деталей: получите полный комплект без лишних затрат.

Также вы можете купить кпп Дэу Нексия в сборе: это выгодное решение, если из-за серьезных неполадок требуется полная замена. Можно выбрать не только новый, но и восстановленный агрегат после капитального ремонта, цена на него будет значительно ниже. Позвоните нам, чтобы обсудить все условия и воспользоваться выгодным предложением.

тел. службы собственной безопасности «Premium COLOR»:
8 (926) 700 50 77

Дополнительная информация

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом. Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции.

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Внутри механизма можно найти также ведомые подшипники, синхронизаторы. Когда проводится замена кулисы своими силами, эта деталь тоже может быть заменена. Этого требует и ремонт карданчика кулисы КПП.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцудифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем. Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Обслуживание коробки передач предполагает использование отвёртки для снятия необходимых деталей. Но нужно будет приобрести оправку с нужными параметрами, чтобы провести прессовку.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Daewoo Nexia – выбор масла для КПП

Какое следует использовать трансмиссионное масло? Автовладельцам Daewoo Nexia рекомендуется делать выбор в пользу жидкости со следующими характеристиками: SAE 80W класса GL-4. В ряде случаев допускается применение горючего 75W-90, так как оно обладает высокими защитными свойствами, способствует продлению ресурса скоростной коробки. Периодичность проверки уровня горюче-смазочной жидкости назначается каждые 15000 км пробега.В коробку требуется около 2 литров.

Важно! При осуществлении замены масла требуется новая прокладка поддона. Данная запчасть отвечает за герметизацию картера. Прокладки КПП отличается по числу имеющихся отверстий. Это нужно учитывать, когда комплектующая деталь приобретается.

Износ кулисы. Диагностика и что нужно для замены

Внятные и четкие включения передач в любом режиме работы двигателя к пробегу 190-220 тысяч км могут смениться на ватные переключения с задержками. Особенно это касается второй, четвертой и задней передачи.

Как правило, механизм выбора передач в самой коробке не имеет к этому никакого отношения. В 90% случаев причиной нечеткого включения передач служит кулиса и шток выбора передач, которые изнашиваются в первую очередь.

Износ самого механизма выбора передач возможен только при несоблюдении регламента замены трансмиссионного масла, либо использованию неправильного масла.

В целом, об износе кулисы и штока переключения передач скажут такие симптомы:

Люфт рычага переключения передач.

Плохо включается вторая и задняя передачи, иногда задняя не включается вообще.

Передачи включаются не с первого раза.

При переключении слышны посторонние шумы, хруст синхронизаторов.

Для замены и ремонта механизма переключения передач будут необходимы следующие запчасти из каталога Дэу Нексия:

прокладка крышки механизма выбора передач, номер по каталогу Нексия 96298951;

фиксатор вилки тяги переключения передач, №94535807;

сальник штока переключения передач, каталожный номер 90129204, размеры 13х26х7 мм;

тяга кулисы коробки передач — 94580787;

два фиксатора для механизма переключения, номер 94580787;

Также можно купить кулису на Нексия в сборе.

Технология ремонта может отличаться в зависимости от износа тех или иных запчастей кулисы Дэу Нексия, однако общий алгоритм выглядит следующим образом.

Замена подшипников

Подшипники необходимо менять парно. То есть если на одной стороне вала подшипник начал шуметь, то есть он износился, а на второй стороне вала подшипник с виду нормальный, его все равно крайне желательно тоже заменить.

Как поменять рычаг КПП на ВАЗ 2107 своими руками

Необходимость замены ручки КПП ВАЗ 2107 может быть вызвана различными причинами. Так, в результате естественного износа внутренние втулки и часть рычага могут прийти в негодность, соответственно, переключение передач и станет затруднительным. Тяжелый ход переключения передач, проявляющийся хруст и посторонние звуки в районе кожуха являются первыми признаками неисправности. Так как втулки и шарниры выполнены из достаточно хрупкого пластика, поломка является лишь вопросом времени. Достаточно редки случаи, когда ломается непосредственно сам рычаг на видимой из салона стороне на протяжении своей длины. Такое явление может произойти из-за чрезмерного механического воздействие на ручку или аварии, в результате которой механизм будет сломан.

Чаще всего снятие рычага КПП ВАЗ 2107 требуется в результате износа набалдашника или внутренних частей, а также кожуха, который при интенсивном обращении изнашивается за 60-70 тысяч километров пробега. При этом смену рычага коробки передач ВАЗ 2107 вполне возможно провести самостоятельно. Для этого потребуется лишь небольшой набор отверток различной формы, а также в случае устранения неисправностей понадобится ремкомплект рычага КПП ВАЗ 2107 вместе с ключами на 12, 10 и 14.

Как снять ручку КПП ВАЗ 2107

Процедура снятия рычага КПП ВАЗ 2107 состоит из нескольких стадий:

Как собрать рычаг КПП ВАЗ 2107

Сборка агрегата происходит в обратном порядке также в несколько стадий:

Как поставить рычаг КПП ВАЗ 2107

Установка нового механизма с аналогичными или нештатными размерами проводится по тому же алгоритму, который проводится при ремонте узла. Однако в случае монтажа нестандартного оборудования необходимо учитывать места крепления, которые придется дорабатывать установкой дополнительного крепления. При установке необходимо отцентрировать новый элемент при закреплении его к кулисе. Для этого также необходимо перевести коробку передач в нейтральное положение и прикрепить болтами кулису к рычагу, выставив его по центру относительно оси кулисы.

Замена кулисы в автомобиле Daewoo Nexia своими руками

шток кпп daewoo nexia (дэу нексия) Замена и ремонт

Так же, рекомендую, ремонт привода переключения передач проводить параллельно с заменой штока и сальника механизма переключения передач. Как это сделать, Вы сможете прочить вот здесь.

Самостоятельная замена кулисы переключения на автомобиле Daewoo Nexia

Так в большинстве случаев проушины штока имеют довольно большую выработку как пример, большой выработки — фото 3. General Motors Рычаг механизма выбора передач 1 шт.

General Motors Болт с двухгранной головкой 1 шт. General Motors Прокладка механизма коробки передач 1 шт.

General MotorsS39 01 Втулка тяги коробки передач 2 шт. Для этого вооружившись головками на 19, 17, 14 у меня так Начинаем снимать.

Подставляем стойку под двигатель. Чтобы он не упал. Дальше откручиваем болт крепления подушки двигателя, как на фото.

Открутив все хозяйство, вы получаете в руках вертолет с опорой. Далее переворачиваете вниз пластинкой, перед этим ее отчеркнув. Когда вал вышел вы получаете отдельно вертолет и крепление опоры. Кроме того, желательно сразу заменить шток и сальник для механизма переключения.

Как правило, при разборе обнаруживается присутствие значительной выработки на проушине штока, поэтому потребуется его замена. Из инструментов вам потребуются: Самостоятельная замена кулисы переключения на автомобиле Daewoo Nexia Снятие кулисы. Проведите некоторые подготовительные работы. Снимите защиту картера двигателя, для облегчения доступа снизу.

Откройте капот и отключите несколько клемм от датчиков, жгуты проводки отведите в сторону. Открутите расширительный бачок и отведите его в сторону, при этом отсоединять от него шланги не обязательно. Эти меры обеспечат вам свободный доступ сверху. Снизу автомобиля ослабьте хомут, связывающий рычаг коробки переключения передач с кулисой. Поочередно меняем втулки шарниров привода — пассатижами снимаем стопорное кольцо и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца.

Меняем пластиковый треугольник привода. Его замена очень важна, так как он всегда значительно выработан. Стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось.

Расклепываем конец новой оси. Меняем втулки и резинки на самом рычаге привода.

11.6 Регулировка привода механизма переключения

10.6. Регулировка привода механизма переключения

Расположение болта клеммового соединения

Расположение пробки регулировочного отверстия

224. ВАЛИК С ВИЛКОЙ

Монтаж чехла рычага переключения

Положение рычага переключения при регулировке привода

Измерение регулировочного зазора

Все передачи должны легко включаться на неподвижном автомобиле с работающим на холостом ходу двигателем и выключенным сцеплением.

Источник

Забавные факты

Болтается привод в коробке дэу нексия

Школа авторемонта – Ремонт автомобиля своими руками

Ремонт и регулировка привода переключения передач на автомобилях Daewoo Nexia, Daewoo Lanos, Chevrolet Lanos

Читайте также:

Комментарии

Коробка передач Дэу Нексия: схема, ремонт, замена кулисы
