Daewoo Matiz Ржавый Мотя на R16 › Бортжурнал › Замена датчиков температуры воздуха и жидкости Дэу Матиз 0.8 Видео+
Процесс замены ДТВ и ДТОЖ на автомобиле Daewoo Matiz 0.8
Первым делом снимаем корпус воздушного фильтра с гофрой, и видим датчики, верхний идет на панель приборов — одноконтактный. Нижний в Электронный Блок Управления двигателем (ЭБУ)
Заодно решил снять показания, но есть сложность, температуру двигателя сложно оценить, ясно что он теплый, сопротивление растет, по-тихоньку
сравниваю со значением нового датчика, держу его в руках, он нагревается
Тоже самое с датчиком температуры отсасываемого воздуха
Тут меня стало подклинивать, потому что, специяльно достал из салона, новый датчик, чтобы они имели одинаковую температуру. Только старый лежал на полу, а новый лежал на жабо. Возможно, новый теплее, но не факт. По показаниям получается, что старый дает сигнал ЭБУ более низкой температуры на впуске, чем новый…
Такая разница (17%), вполне может быть, причиной повышеного расхода. И по свечам знаю, что мой двигатель, как раз, «БОГАТИТ» (точнее просто жрет)
Меняем датчик «на полу» головка на 21
новый датчик в корпусе
Далее с ДТОЖ поступаем так же, проверяю размер головки.
Далее приготавливаем поближе новый датчик, предварительно я открыл крышку расширительного бачка, чтобы спустить давление, и снова закрыл — так потеря ОЖ будет меньше. ТА ДА, вылилось не больше писярика! К сожелению я не сфотал этот интересный момент, простите. Но есть и хорошая сторона, я заснял это на видео+
В целях профилактики зачистил контакт второго датчика, так как по-фэншую, должно быть, true, only.
Далее я сходил на мусорке порылся, и нашел вот такую подходящего диаметра трубочку
Она прекрасно подшла на вентиляцию, так как старая при многочисленных манипуляциях, треснула
Ну и можно считать, что предварительный замер расхода началсЯ Если будут какие то ощутимые отклонения от 10 л на 100 км, сделаю контрольный. А пока, видим, что залив 26 литров (на штуку) я уже проехал почти 50 в старой конфигурации. Клемму специально не снимал. В прошлый раз я проехал 266 км «на штуку» это 376 руб. на сто километров ходу, что безусловно выше среднего даже для среднестатистического авто с бОльшим объемом и весом.
15.02.18 Замена датчиков
19.02.18 Результаты уже есть, можно сказать, это первая победа, в «битве за топливо», но Война с расходом еще не окончена! Точные результаты, после контрольного замера.
— Если Вам, что то не понравилось, пишите комменты.
— Ставьте «НРАИЦЦА» и на ютубчик тоже.
Видос здесь
Daewoo Matiz Бешеная табуретка › Бортжурнал › Замена датчика температуры двигателя
В один прекрасный момент, когда завел машину, после прогрева стрелка на приборной панели которая отвечает за температуру двигателя, не сдвинулась с места.
Долго гадал, искал, что это, И про датчик думал, и на форумах писали что это может быть просто приборка, что нужно разобрать, посмотреть, что там контакты какие то глючат.
В общем когда покупал на рынке контактную группу для замка зажигания, подумал, а поменяю я на всякий случай датчик температуры, вдруг это все таки он.
Датчика на двигателе два штуки, один одноконтактный специально на приборку, ну и второй двуконтактный я не стал трогать, так как где то вычитал, что если он выходит из строя загорается чек, ну и если это не так он все равно в порядке, так как двигатель точно охлаждается как положено.
В общем был куплен оригинальный одноконтактный датчик температуры на приборку
Ну и стал разбирать
Фильтр снимать не стал, просто снял с хомутов патрубок и отогнул в сторону

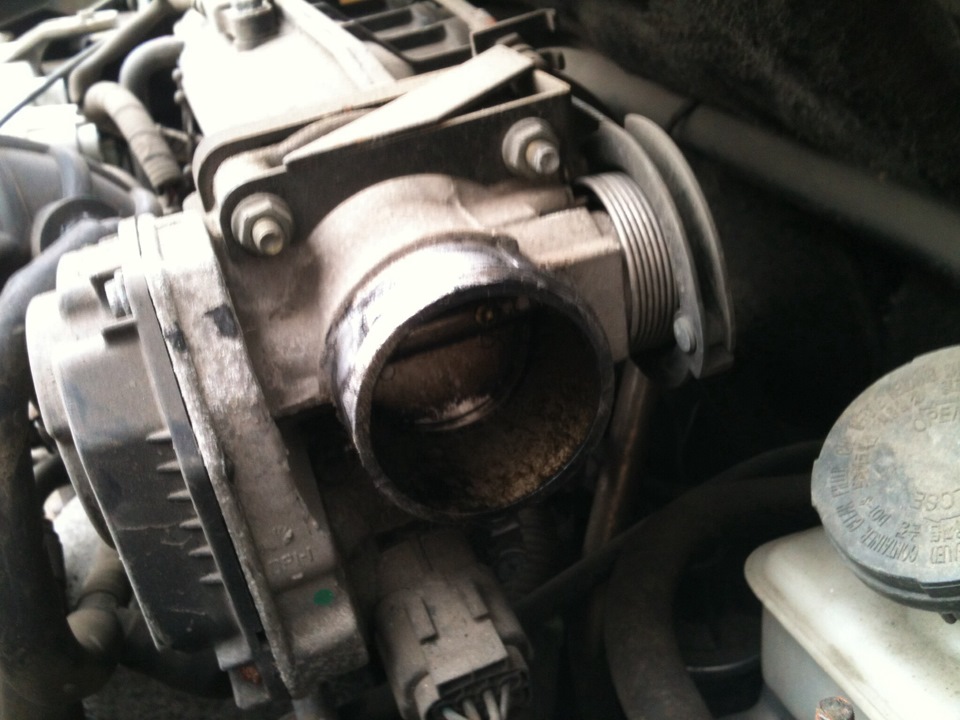

снял аккумулятор, иначе не побобраться к датчику, и открылась мне жесть
Надо чистить, еще пока не знаю самим чистить или отдавать в сервис, пока не читал есть там подводные камни или нет, буду рад если кто-то пожскажет, тяжело или нет
Ну и увидел датчик, с которого слетел контакт провод, не понятно от датчика он подплавился или от двигателя когда слетел.
Ну и фото самого датчика, который все равно заменил на новый, ну и стрелка сразу ожила, так как двигатель еще был теплый.
Кстати может об этом уже много написано, помечу.
1. Грани на датчике не понятного размера, ключ на 12 маленький, на 13 большой, чуть не сорвал грани на старом датчике. Головкой там подлесть не смог так как мешает, контакты рядом стоящего датчика, с которого я не мог снять контакты, боялся сломать крепление. А года рожковым ключом понял что не смогу открутить датчик, снова стал пробовать снять контакт с рядом стоящего датчика, все получилось, и головкой на 13 все без проблем открутилось.
2. Хорошо что машина остыла немного, т. к. я забылся когда откручивал датчик, что там горячая охлаждающая жидкость, а она там еще и под давлением. Сразу открутил крышку расширительного бочка, открутил старый датчик, оттуда полилась охлаждайка, заранее заготовил новый датчик, быстро вставил его и накрутил, утекло грамм 50 не больше.
Ну и собрал все в обратном порядке.
Может кому-то поможет.
Daewoo Matiz › Бортжурнал › Проверка датчиков и прочего
Мне не нравится расход, звук двигателя на низких оборотах под нагрузкой и конечно же вибрация двигателя. Это недовольство послужило поводом поиска неисправностей в электрических датчиках и исполнительных механизмах системы управления двигателем. Пока собрался написать уж 3 месяца пролетело.
— Первым под руку попался датчик положения дроссельной заслонки, хотя здесь он никак не может быть виноват.
Суть его — переменный резистор: сняв с него разъем и поворачивая заслонку видим, как плавно меняется сопротивление между его двумя контактами от 2.2 кОм при полностью закрытой до 6.8 кОМ при полностью открытой. По мурзилке норма 1-3 кОм (заслонка закрыта) и 5.5-7.5 кОм (заслонка открыта). Питание на разъем, как и положено, приходит 5В.
— Рядышком прикручен регулятор холостого хода.
Он есть шаговый двигатель, подводящий шток до образования определенного зазора в канале, идущем в обход дроссельной заслонки. Снял его, включил зажигание — шток выдвинулся целиком и задвинулся немного назад (очевидно просто жестко прошитое в ЭБУ число шагов двигателя) — в этом всё его «обучение». На всякий случай проверил сопротивление на контактах — 52 Ома (по мурзилке должно быть от 40 до 80) Так что норма. Кончик штока и видимую часть канала я почистил, хотя каких-то особенно ужасных отложений и не было.
— Следующий — клапан продувки адсорбера.
Несколько раз читал, зачем он нужен, пришел к выводу, что это баловство какое-то. Но он есть, и может пакостить, если сломается, поэтому проверил: питание 12 В на нем появилось при включении зажигания и сразу пропало. Сопротивление на контактах — 31 Ом. Снятый, он не продувается, пока не подашь на его контакты питание от аккумулятора. Стало быть и здесь норма.
— Клапан ЕГР не снимал, дойдут еще руки. Проверил только напряжение на контактах: аналогично с предыдущим 12 В появляется при включении зажигания, а потом пропадает. Так что хотя бы управление рабочее.
— Датчик температуры воздуха на впуске. Это у нас терморезистор, должен иметь сопротивление 2,8 кОм при 25С. У меня показал 1.6 — 1.7 кОм при 25 градусах на улице, что соответствует 40 градусам. Питание в норме — 4.95В. Пока будет под подозрением, надо перепроверить данные мурзилки.
— Датчик давления на впуске
Датчики Матиз
Автомобиль ДЭУ Матиз является довольно популярным автомобилем в странах СНГ. Его двигатель объемом в 0,8 литра обладает минимальным расходом топлива, который положительно сказывается на затратах необходимых на бензин. Инжекторная система впрыска топлива позволила уменьшить расход топлива до минимальных значений. Для правильной работы инжектора в Матизе используется большое количество датчиков, которые участвуют в процессе работы двигателя. Так же датчики служат для контроля выбросов вредных веществ из автомобиля, тем самым заботясь об окружающей среде. Дэу Матиз соответствует всем нормам ЕВРО-стандартов. Зачастую случается, что какой-либо из датчиков выходит из строя, тем самым переводя двигатель в аварийный режим, в котором повышается расход топлива и теряется мощность.
В данной статье речь пойдет о проблемах связанных с датчиками на автомобиле Daewoo Matiz, подробно описывается их расположение, назначение и признаки неисправности.
Блок Управления двигателем
Данная деталь является одной из основных, отвечая за работу всего автомобиля. ЭБУ своего рода компьютер, в котором происходят процессы обработки данных с датчиков, необходимых для работы двигателя. Поломка ЭБУ случается довольно редко. Блок не только считывает показания с датчиков, но так же и диагностирует их, при поломке одного из датчиков или при его неправильной работе на панели автомобиля загорается контрольная лампа «CHECK ENGINE».
Расположен ЭБУ в салоне автомобиля и спрятан под обшивкой с правой стороны.
Признаки неисправности:
Датчик скорости
Датчик скорости служит для считывания показаний о скорости движения автомобиля. Раньше в старых автомобилях таких датчиков не было, а скорость автомобиля измерялась с помощью троса, который часто перетирался и выходил из строя. В современных же автомобилях используется датчик скорости, который устанавливается в корпусе КПП и считывает показания с вращения шестерней валов коробки передач и передавая их на спидометр и одометр.
Признаки неисправности:
Датчик температуры
Датчик температуры охлаждающей жидкости в Дэу Матиз служит для измерения температуры жидкости и корректировки топливной смеси. При изменении температуры сопротивление датчика меняется, ДТОЖ подключен к ЭБУ, который считывает эти показания сопротивления, тем самым обедняя или обогащая топливную смесь в зависимости от температуры жидкости. При низкой температуре жидкости чтобы двигателю не заглохнуть необходимо больше топлива поэтому ЭБУ основываясь на показаниях с ДТОЖ обогащает смесь на период прогрева двигателя до рабочей температуры. ДТОЖ расположен вблизи корпуса термостата и имеет прямой контакт с ОЖ.
Признаки неисправности:
Датчик положения коленчатого вала
ДПКВ он же датчик коленвала считывает показания о нахождении коленчатого вала, а именно определяет ВМТ двигателя. Это необходимо для правильной подачи топливной смеси в нужный цилиндр. Данный датчик устанавливается вблизи шкива коленчатого вала и считывает показания с него. Единственный датчик, без которого двигатель не запустится.
Признаки неисправности:
Датчик распределительного вала
Датчик фаз служит для определения фазы работы двигателя и непосредственного фазированного впрыска топлива. Устанавливается вблизи распредвала и имеет сходство с работой ДПКВ. При поломке датчика обязательно зажигается сигнальная лампа «Проверьте двигатель».
Признаки неисправности:
Датчик детонации
Детонации в двигателе неблагоприятно сказываются на его работе, чтобы снизить детонацию, применятся датчик, который улавливает малейшие шумы в двигателе и передает показания на ЭБУ. Детонация может возникнуть из-за неправильной топливной смеси поэтому первую очередь после обнаружения детонации ЭБУ корректирует топливную смесь. Принцип работы датчика схож с пьеза элементом при обнаружении детонации он вырабатывает напряжение и передает его на ЭБУ. Расположен датчик на блоке цилиндров.
Признаки неисправности:
Датчик положения дроссельной заслонки
Датчик служит для определения угла положения заслонки. Это необходимо чтобы ЭБУ понимал, на какой угол открылась ДЗ и сколько воздуха поступило во впускной ресивер. Датчик устанавливается на корпусе дросселя и имеет механическую связь с заслонкой. Надежность его оставляет желать лучшего из-за его конструкции.
Признаки неисправности:
Датчик кислорода
ДК в первую очередь заботится об окружающей среде, не позволяя двигателю выбрасывать в атмосферу большое количество вредных веществ. Установлен датчик в выпускном коллекторе, расположен ДК там не просто так, а именно для улавливания выхлопных газов, которые не должны превышать норму, если газы превышают норму ДК сигнализирует об этом ЭБУ, а тот изменяет топливную смесь для снижения показаний вредных выбросов.
Признаки неисправности:
Датчик абсолютного давления
ДАД устанавливается во впускном ресивере и регистрирует давление в нем в зависимости от оборотов двигателя. Так же датчик участвует в формировании угла опережения зажигания.
Признаки неисправности:
Датчик давления масла
Давление масла очень важный параметр в работе двигателя. При его отсутствии смазка трущихся деталей будет невозможна, что приведет к неизбежной поломке всего ДВС, если его вовремя не остановить. Для сигнализации о потере давления масла в двигателе применяется специальный датчик, который установлен на корпусе ГБЦ. При потере давления его клапан замкнется и подаст сигнал на приборную панель.
Признаки неисправности:
Daewoo Matiz Зверёк 0,8 › Бортжурнал › Победа над рывками, или датчик абсолютного давления
Прошло два месяца с покупки матиза. Машина дергается, едет рывками, глохнет на холостых. Устранил кучу неисправностей, которые могли бы в теории вызвать такие симптомы. Два раза посещал диагностику (там ребята опытные и многие годы занимаются автомобильной электроникой и прошивкой, клиенты у них на месяц вперёд записаны в очередь с разных окрестных городов). Но вот проблема моего матиза не поддалась лечению.
Кому интересна предыстория, читайте предыдущие записи.
В общем у нас город южный. Зима, холод и снежная погода резко сменилась на теплую солнечную. И тут я заметил, что днём машина перестает дергаться, а к вечеру, ночью и утром, дерганья стали гораздо хуже чем были в морозную погоду. На то, чтобы понять, что это закономерность у меня ушла неделя.
Так как нестабильная работа матиза уже давно, я таки интересовался где у матиза ДМРВ (датчик массового расхода воздуха). Его нет. Точнее вместо ДМРВ в matiz другой датчик ДАД (датчик абсолютного давления).
Этот датчик замеряет атмосферное давление при выключенном моторе, но включенном зажигании, а так же датчик определяет разряжение во впускном коллекторе. На основе этих данных ЭБУ вычисляет количество воздуха попавшего во впускной коллектор для правильного приготовления смеси.
ДАД расположен под жабо (где механизм дворников) и соединён со впускным коллектором тонкой резиновой шлангочкой.
Я долго выявлял закономерность дерганий, то мне казалось, что в мокрую погоду и дождь усиливается неисправность (думал генератор, или мокнет повреждённая проводка), то при переходе с отрицательной температуры воздуха на положительную (опять я ложно думал, что тает лёд и влага попадает в поврежденное место или генератор). И только неделя ясной солнечной погоды, помогла разгадать зависимость от времени суток.
Повторюсь: ЭБУ никаких ошибок не показывал.
Ну я подумал: какие параметры связаны с временем суток? Температура и атмосферное давление.
Датчик температуры на впуске я отключал, ни каких изменений (некоторые на форумах его вообще отключали, не помню зачем). Сопротивление на нем замерял, при изменении температуры оно меняется.
Давление. И тут я вспоминаю что есть датчик абсолютного давления. Через блютуз адаптер OBD2 понаблюдал за показателями давления во впускном коллекторе. Атмосферное 100кПа вроде около того, что в прогнозе погоды, а при заведенном моторе показывал 42 килопаскаля на холостых.
Ну так как я не знаю сколько должно быть, стал шерстить интернет. Толком ничего не нашёл, кроме примерных показаний, что соответствовало моим.
Если отключить шланг от датчика, на заведенном моторе, то мотор тут же глохнет.
Если шланг не отключать, а отключить провод от датчика, то чувствуется не стабильные холостые обороты и загорается chek на приборной панели.
При отключенном проводе на датчик ДАД на ходу матиз почти не дергался, только когда чуть еле жмешь на газ, но характер вывков другой. Автомобиль стал хуже отзываться на педаль газа, точнее через раз. То нажмёшь она прям хорошо едет, другой раз жмешь в пол, секуды три- пять ноль реакции как и не жмешь, а потом резко набирает обороты.
Короче с отключем ДАД лучше. ЭБУ не видит датчик и работает по аварийному алгоритму, считает количество воздуха по датчику положения дроссельной заслонки.
Сегодня выяснив это, тут же поехал на разборку и купил б/у датчик.
Весь вечер катался, не мог нарадоваться, что исправил данный недостаток.
Надеюсь, статья будет полезной. Не ломайтесь, друзья:)!
