Daewoo Matiz Бешеная табуретка › Бортжурнал › Замена датчика температуры двигателя
В один прекрасный момент, когда завел машину, после прогрева стрелка на приборной панели которая отвечает за температуру двигателя, не сдвинулась с места.
Долго гадал, искал, что это, И про датчик думал, и на форумах писали что это может быть просто приборка, что нужно разобрать, посмотреть, что там контакты какие то глючат.
В общем когда покупал на рынке контактную группу для замка зажигания, подумал, а поменяю я на всякий случай датчик температуры, вдруг это все таки он.
Датчика на двигателе два штуки, один одноконтактный специально на приборку, ну и второй двуконтактный я не стал трогать, так как где то вычитал, что если он выходит из строя загорается чек, ну и если это не так он все равно в порядке, так как двигатель точно охлаждается как положено.
В общем был куплен оригинальный одноконтактный датчик температуры на приборку
Ну и стал разбирать
Фильтр снимать не стал, просто снял с хомутов патрубок и отогнул в сторону
снял аккумулятор, иначе не побобраться к датчику, и открылась мне жесть
Надо чистить, еще пока не знаю самим чистить или отдавать в сервис, пока не читал есть там подводные камни или нет, буду рад если кто-то пожскажет, тяжело или нет
Ну и увидел датчик, с которого слетел контакт провод, не понятно от датчика он подплавился или от двигателя когда слетел.
Ну и фото самого датчика, который все равно заменил на новый, ну и стрелка сразу ожила, так как двигатель еще был теплый.
Кстати может об этом уже много написано, помечу.
1. Грани на датчике не понятного размера, ключ на 12 маленький, на 13 большой, чуть не сорвал грани на старом датчике. Головкой там подлесть не смог так как мешает, контакты рядом стоящего датчика, с которого я не мог снять контакты, боялся сломать крепление. А года рожковым ключом понял что не смогу открутить датчик, снова стал пробовать снять контакт с рядом стоящего датчика, все получилось, и головкой на 13 все без проблем открутилось.
2. Хорошо что машина остыла немного, т. к. я забылся когда откручивал датчик, что там горячая охлаждающая жидкость, а она там еще и под давлением. Сразу открутил крышку расширительного бочка, открутил старый датчик, оттуда полилась охлаждайка, заранее заготовил новый датчик, быстро вставил его и накрутил, утекло грамм 50 не больше.
Ну и собрал все в обратном порядке.
Может кому-то поможет.
Daewoo Matiz ♛Матюша♛ › Бортжурнал › «Матиз газует». Вывод картерных газов на улицу. Датчик температуры «на мозги».
Не успели мы избавиться от проблемы с плавающими оборотами на холостом ходу, как настигла нас новая неприятность. Матюша внезапно начал очень сильно газовать всё на том же холостом ходу. Я сижу, ничего в нём не трогаю, а он самопроизвольно поднимает и опускает обороты так, как будто я постоянно нажимаю и отпускаю газульку. А периодически двигатель начинал просто орать не своим голосом, пока не воткнёшь скорость и не поедешь. При этом можно просто воткнуть скорость и наслаждаться поездкой — машина сама разгоняется без нажатия на газ))) Такой своеобразный круиз-контроль)))
Как только такая проблема возникла впервые, я сразу же полезла опять в вентиляцию картера. Сняла злополучный клапан и обнаружила, что в верхнем патрубке над клапаном скопился конденсат, похожий на жидкие жёлтые сопли (пардон за подробности, но это описание подходит как нельзя лучше).
Я протёрла патрубок, потрясла и протёрла клапан, поставила всё на место и попробовала завести. Двигатель завёлся и заработал ровно. На пару минут. А потом опять всё по новой(
Ну и так как этот клапан меня достал, я решила пойти по стопам многих и отправить картерные газы на свежий воздух, минуя двигатель) Правда по методу большинства, когда глушат отверстия за клапаном вентиляции картера и на гофре за воздушным фильтром, Матюша ехать категорически отказался, поэтому заглушку поставили в том месте, которое раньше выходило из двигателя (на фото выше её видно — она сине-белая и сделана одним очень хорошим человечком из содержимого обычной автомобильной аптечки))). А из головы двигателя вывели новый шланг и опустили его куда-то туда, вниз)))
Проблема на этом не решилась. И тогда второй очень хороший человечище предположил, что у Матюши крякнул датчик температуры. В машине их вообще три. Один передаёт сигнал на лампочку перегрева (а разве в матизе есть такая?), второй передаёт сигнал на панель приборов — на стрелку температуры, а третий — на ЭБУ (другими словами, на мозги). Так вот, возникло предположение, что этот датчик не способен адекватно оценить температуру двигателя и постоянно впадает в крайности — то жарко ему, то холодно. И из-за этого он постоянно меняет обороты. И действительно я обратила внимание, что пока двигатель холодный, он работает относительно ровно. А как только прогреется чуть-чуть, так и начинается расколбас(

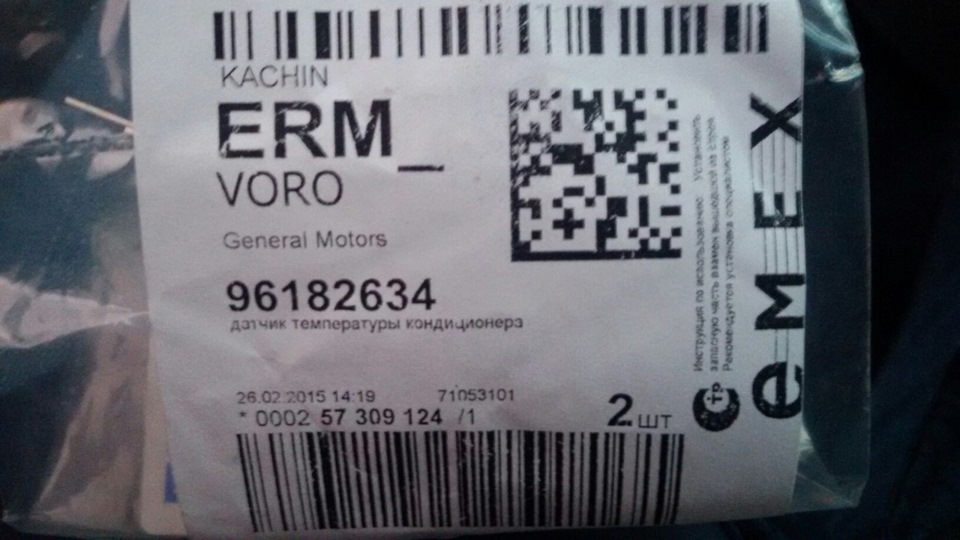

Узнав цену этого датчика — всего лишь 350 рублей оригинал и в районе 100 рублей неоригинал — я не задумываясь решила его менять. Приобрела его понятно где — в магазине на Урицкого и тут же заехала к Константину в сервис на Урицкого же, чтобы он мне его заменил.
Замена этого датчика — дело совсем не сложное. Снимается корпус воздушного фильтра, и датчик вот он. Он вкручен в термостат, поэтому достать его и вкрутить новый нужно очень быстро во избежание потерь антифриза, которые по-любому будут. Поэтому небольшой запас антифриза должен быть всё таки под рукой.
Ну и в итоге после замены этого датчика и снятия клемм на пару минут для обнуления всяких там непоняток Матюша газовать перестал. Единственное, что по дороге из сервиса домой, я замечала, что при включении нейтрали происходит кратковременный провал оборотов, но потом они тут же выравниваются. А сегодня по дороге на работу вообще никаких проблем не заметила. Так что 25 километров — полёт нормальный. Видимо, какое-то время нужно было для того, чтобы мозги привыкли работать по-новому. В общем, наблюдаю пока)
Комментарии 19
Датчик на показометр иногда меняют на датчик от Дэу тико, он и показывает более сносно.
Проверьте контакты датчика в районе дросселя.
как бы позвольте вспомнить про термостат!
именно он в первую очередь регулирует температуру двигателя механическим путем. а уж потом вступает в работу электрика в виде вентилятора и двух скоростей его включения, при 93 градусах и при 100(вроде при 100).
на матизе два датчика температуры. один работает на ЭБУ (а именно мозги включают вентилятор на матизе), а второй работает на показометр на приборке. назвать эту стрелку указателем язык не поворачивается.
дурить могут оба. причем из-за первого может не включаться вовремя обдув, а из-за второго скакать положения стрелки. ну и сама стрелка бывает дурит у некоторых.
я бы посоветовал подключить какой нибудь сканер, БК или хотя бы ELM и посмотреть температуру которую видит ЭБУ. по ней понять насколько вовремя включается вентилятор.
а штатный датчик на приборке вообще от середины у меня никогда не уходил вправо. заменил на датчик от Тико, чтобы более актуально видеть температуру на стрелке.
Спасибо. Вот второй и дурил. Самопроизвольно на время успокоился.
Да в том и дело, что проехала я километров пять в относительно спокойном режиме. Вот и думаю, либо что-то где-то в контактах-датчиках неисправно, либо реально какая-то причина перегрева есть.
Я вообще не вижу подтверждений того, что есть перегрев. Надо подключиться сканером и посмотреть какую відаёт датчик температуру для ЭБУ. Напомню, в матизе два датчика ТОЖ — один точный на ЭБУ, проблемы с ним очень редки, второй для прибора который ви видите, тоже проблемы редки, но показывает что попало. Там и сам приборчик странно сделан. Проверьте контакт этого датчика, не слетел ли или окислился. ОН находится под дросселем, в районе термостата, разъём с одним проводком.
Daewoo Matiz › Бортжурнал › Система управления двигателем автомобиля DAEWOO MATIZ
Двигатель, устанавливаемый на автомобили DAEWOO MATIZ, оборудован электронной системой управления двигателем с распределенным впрыском топлива. Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.
Управляющим устройством в системе является электронный блок управления (ЭБУ, контроллер).На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и угла опережения зажигания.Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.
При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.
Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала). Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива – уменьшается.
Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.
Электронный блок управления(ЭБУ) связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ.
Электронный блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчивый и исчезает (например, из-за плохого контакта). Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.
После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть. Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумуляторной батареи).
Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с внутренним сопротивлением не менее 10 МОм.
ЭБУ непригоден для ремонта, в случае отказа его необходимо заменить.
Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем.
Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.
Датчик установлен в передней части двигателя напротив задающего диска на шкиве коленчатого вала. Задающий диск представляет собой зубчатое колесо с равноудаленными впадинами. Два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.
При отказе датчика пуск двигателя невозможен.
Датчик положения распределительного вала (датчик фазы) индуктивного типа определяет ВМТ такта сжатия поршня 1-го цилиндра. Сигнал с датчика используется электронным блоком управления и служит для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности в цепи датчика контроллер заносит в свою память код неисправности и включает сигнальную лампу.
Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре. При низкой температуре охлаждающей жидкости (- 40 °С) сопротивление термистора составляет около 100 кОм, при повышении температуры до +130 °С – уменьшается до 70 Ом.
Электронный блок питает цепь датчика температуры постоянным опорным напряжением.
Напряжение сигнала датчика максимально на холодном двигателе и снижается по мере его прогрева. По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания.
При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Для устранения неисправности проверьте надежность контактных соединений в проводке к датчику или замените датчик.
Комбинированный датчик абсолютного давления во впускном коллекторе и температуры всасываемого воздуха выполнен в виде переменного резистора, чувствительного к изменению давления. Он фиксирует изменение давления во впускном коллекторе в соответствии с изменением нагрузки и оборотов двигателя. В зависимости от информации, полученной от датчика, контроллер регистрирует количество впрыскиваемого топлива и угол опережения зажигания.
Датчик детонации прикреплен к блоку цилиндров и улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика детонации является пьезоэлектрическая пластинка.
При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.
Датчик положения дроссельной заслонки установлен на трехцилиндровом двигателе сбоку на дроссельном узле и связан с осью дроссельной заслонки.
Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой конец соединен с «массой».
С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.
Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.
Отслеживая выходное напряжение датчикаконтроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя).
Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на электронный блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
Датчик концентрации кислорода (лямбда-зонд) ввернут в резьбовое отверстие выпускного коллектора. В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика.
Информация от датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода и, следовательно, об обеднении смеси. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах и, следовательно, о переобогащении смеси.
Постоянно отслеживая напряжение сигнала датчика, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчика (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) — уменьшается.
