Замена задних тормозных колодок Нексия: инструкция с фото и видео

Тормозная система является одной из самых значимых элементов автомобиля. Необходимо всегда держать данную систему в исправном состоянии, а также начинать тюнинг именно с тормозов.

Тормозной механизм заднего колеса: 1 – опорная стойка; 2 – нижняя стяжная пружина; 3 – трос привода
стояночного тормоза; 4 – отжимная пружина троса привода стояночного тормоза; 5 – передняя тормозная колодка; 6 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 7 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 8 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 9 – рабочий цилиндр; 10 – распорная планка; 11 – верхняя стяжная пружина; 12 – щит тормозного механизма заднего колеса; 13 – задняя тормозная колодка; 14 – разжимной рычаг привода стояночного тормоза

На нексии спереди стоят тормоза дисковые, а задние барабанные. О замене задних тормозных колодок и пойдет речь. Периодичность замены задних тормозных колодок в барабане примерно от 40 тыс. до 100 тыс. км.

Как понять что пора менять? Во первых, пробег которые прошли данные колодки. Например, забыв выключить ручник и проехав так несколько километров, можно позабыть о тормозных накладках и менять их придется гораздо раньше.

Верным способом является снятие тормозного барабана и осмотр накладок, минимально допустимая толщина тормозных колодок составляет 1,5 мм.

Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках появились глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ
Запрещено применять бензин, дизельное топливо или какие-либо другие растворители для очистки тормозов. Колодки на нексии необходимо менять сразу на обеих сторонах (правая и левая). Запрещена замена передней и задней колодок между собой, а также между левыми правым колесом – это может привести к неравномерному торможению.

Замена задних тормозных колодок дэу нексия

Прежде чем приступить к замене задних тормозных колодок на Nexia, рекомендую ознакомиться с устройством задних тормозов барабанного типа на нексии.

1. Включите первую передачу и подложите что нибудь под передние колеса, чтобы исключить возможности движения автомобиля.
2. Проверьте, чтобы стояночный тормоз (ручник) был в самом нижним положении, т.е был выключен.
3. Снимите колесо.
4. Посмотрите уровень тормозной жидкости в бачке главного тормозного цилиндра, будьте готовы к тому, что при замене колодок, часть жидкости может выплеснуться, если уровень изначально стоит на максимальной отметке.
5. Снимите тормозной барабан
6. Снимите верхнюю стяжную пружину пассатижами или отверткой.
7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90 градусов и снимите шайбу, пружину и опорную стойку передней колодки.

8. Снимите переднюю колодку в сборе с регулятором зазора и нижнюю стяжную пружину.
9. Снимите распорную планку.
10. Снимите шайбу, пружину и опорную стойку задней колодки.
11. Отведите назад заднюю тормозную колодку и отсоедините разжимной рычаг от троса привода стояночного тормоза.
12. Снимите пружину рычага регулятора зазора серьгу и рычаг регулятора.

ПРЕДУПРЕЖДЕНИЯ
Рекомендуется при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

16. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите
тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

17. Установите тормозной барабан.
18. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как толь-
ко щелчки прекратятся, зазор установлен.
19. Установите на место колесо. Проверьте легкость его вращения.
20. Аналогично замените тормозные колодки тормозного механизма другого колеса.
21. После установки тормозных колодок отрегулируйте стояночную тормозную систему.

Замена колодок на нексии видео

Источник

Замена задних тормозных колодок Daewoo Nexia полная инструкция

Замена задних тормозных колодок Дэу Нексия требуется не часто. В среднем задние колодки на Daewoo Nexia могут легко отходить до 120 000 километров. Конечно этот показатель зависит от условий эксплуатации и манеры езды водителя, но в любом случае механизм довольно надежен и долговечен. Задние тормозные механизмы Нексии барабанные с автоматической регулировкой стояночного тормоза.

Для замены тормозных колодок, которые естественно лучше менять комплектом на обоих колесах, вам необходимо будет снять тормозной барабан. Для чего вывешиваем заднюю часть и снимаем колесо. Теперь выкручиваем винт крепления барабана к ступице заднего колеса Дэу Нексии.

Если пробег большой то со снятием тормозного барабана могут возникнуть проблемы. В этом случае необходимо взять молоток и деревянный брусок. Равномерно по всей окружности барабана, через деревянный брусок, наносим аккуратные удары молотком. Обычно это помогает снять барабан Daewoo Nexia довольно быстро.

Очень важно знать, что перед снятием барабан нужно опустить ручник до упора, то есть автомобиль должен быть полностью расторможен. А под передние колеса лучше подложить противооткатные башмаки или что нибудь подходящее. Второй важный момент, ни в коем случае не нажимайте на педаль тормоза при снятых барабанах иначе поршни просто вылетят из тормозных цилиндров, что доставит вам массу проблем.

Итак, начинаем менять колодки, для чего внимательно читаем инструкцию и смотрим фото ниже.

1. Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора.

3. Придерживая пассатижами хвостовик опорной стойки задней колодки, нажимаем на шайбу и поворачиваем ее до совмещения прорези шайбы с хвостовиком стойки.

4. Снимаем шайбу, пружину и опорную стойку.

5. Выводим заднюю тормозную колодку из пространства между щитом тормозного механизма и ступицей и отсоединяем наконечник стояночного троса от разжимного рычага колодок.

6. Отсоединив нижнюю стяжную пружину, снимаем заднюю колодку.

7. Снимаем распорную планку в сборе.

8. Снимаем опорную стойку передней колодки.

9. Снимаем переднюю колодку в сборе с элементами механизма автоматической регулировки зазора между колодками и барабаном. Отсоединяем от колодки рычаг регулятора, его пружину и серьгу.

Устанавливаем новые колодки в обратной последовательности. Обратите внимание, что шестерня распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного.

На переднюю часть распорной планки правого тормозного механизма нанесена маркировка RH, а левого механизма — LH. Фото для наглядности выше.

Перед установкой новых задних колодок Дэу Нексия необходимо уменьшить длину распорной планки, завернув шестерню до конца на резьбовом стержне. Это необходимо для того, чтобы установить тормозной барабан без проблем. После установки тормозного барабана необходимо подвести к нему колодки. Для этого необходимо нажать педаль тормоза 10-15 раз. В барабане послышатся щелчки, поскольку начнет работать механизм автоматической регулировки зазоров. Когда щелчки прекратятся, регулировка закончена.

После всех процедур обязательно загляните под капот, проверьте уровень тормозной жидкости в расширительном бачке и доведите его до нормы.

Источник

Daewoo Nexia «пора в утиль» › Бортжурнал › Замена задних колодок и барабанов.

Всем привет! 😉
Эпилог.
Думаю, все представляют, что такое задние тормоза в Нексии, как их менять, как они устроены и тд и тп.
Но самостоятельный ремонт того, что чинишь в первый раз, намного же интереснее, чем просто статейка в интернете, не так ли?;)
Предыстория.

Летом, после покупки новых, 16тых колёс, я решил сделать себе отрицательный развал задних колёс по причине того, что широкий профиль не позволял мне эксплуатировать автомобиль по полной, ибо при загрузке задних пассажирских мест или багажника, задние арки здорово тёрлись о новые тапочки. Чтобы сделать развал, потребовалось разобрать задние тормоза (хотя позже я уже понял, что этого вовсе не требуется). Когда тормоза были разобраны — картина меня шокировала: по одной колодке с каждой стороны рассыпалось прямо в руках, другие колодки были толщиной с кредитную карточку, а сами барабаны уже имели не хилую выработку. Но что больше меня поражало, что при такой картине внутренностей задних тормозов, до из разборки, они были очень даже функциональны, при этом работал ручник. Но после того, как развал был сделан, а тормоза собраны назад, естественно, их не было совсем, так же как и ручного тормоза. Решил в скором времени их поменять, чтобы в Крым ехать уже в «полном вооружении«. Но, покатавшись так пару деньков, я начал привыкать к таким тормозам, научился держать дистанцию, распознавать когда тормозить, когда можно разгоняться, а когда этого делать не стоит. Да, я кретин и дурак, потому что последствия от моей беспечности могли бы быть разные, но, тьфу-тьфу, обошлось. И так я проездил целое лето и пол осени. Но в последние дни езда на таких тормозах начала приносить дискомфорт, да ещё и заморозки надвигаются…Было решено менять тормоза, но менять их самому, дабы сэкономить деньги, набраться опыта. Но сэкономив один ресурс, вероятнее всего затратишь другой, а этот другой ресурс — ВРЕМЯ!

День 1. Наивность.

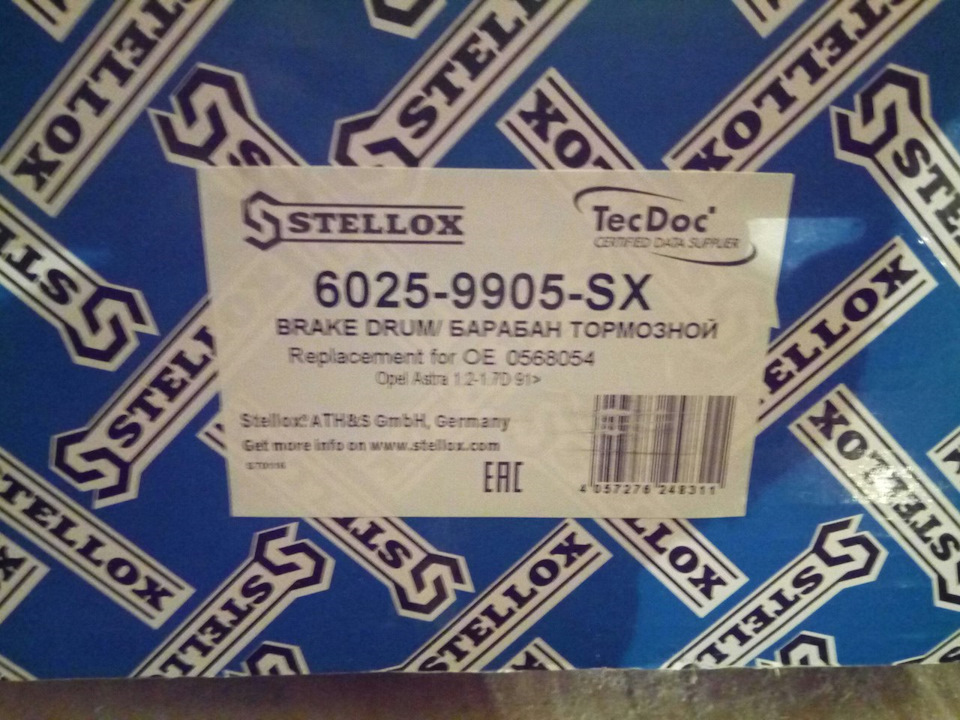

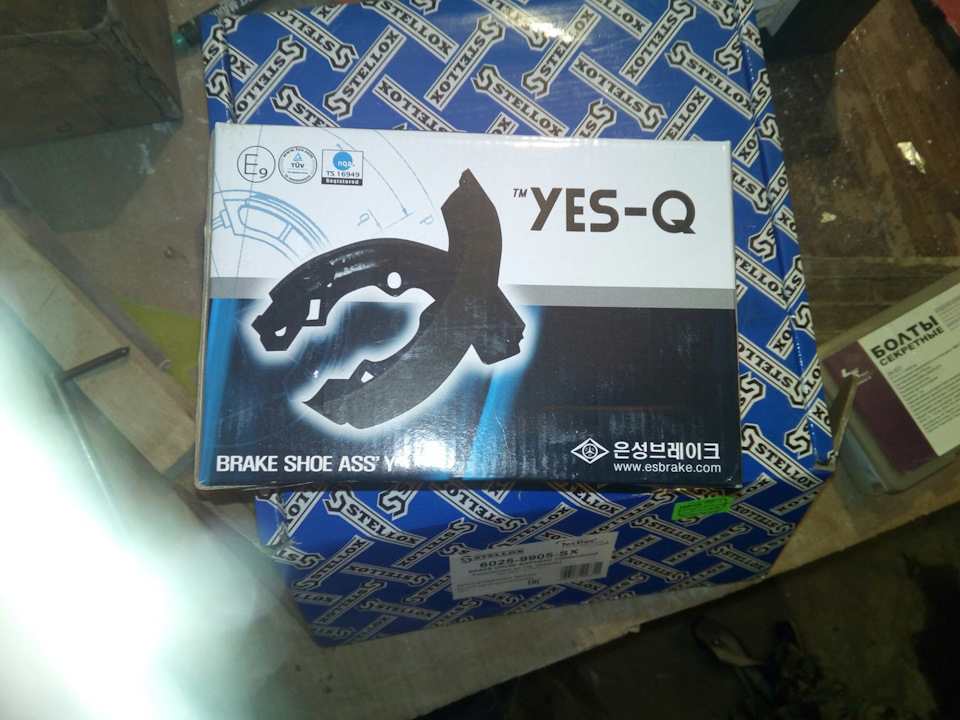

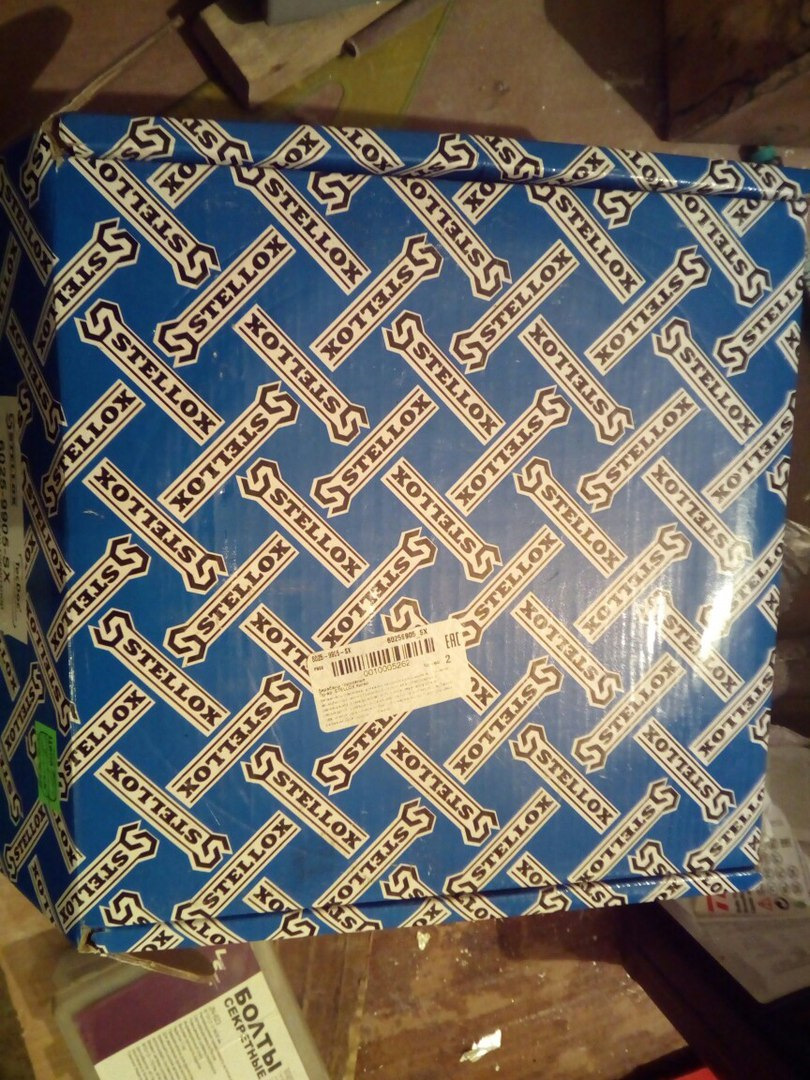

Проснувшись по-раньше я собрался в магазин автозапчастей. Так как внутренности моих тормозов уже представали перед моими глазами, решил обойтись только покупкой колодок и барабанов, не прибегая к помощи ремкомплектов, все мелочи были целы. Купил вот такие колодки и вот такие барабаны:

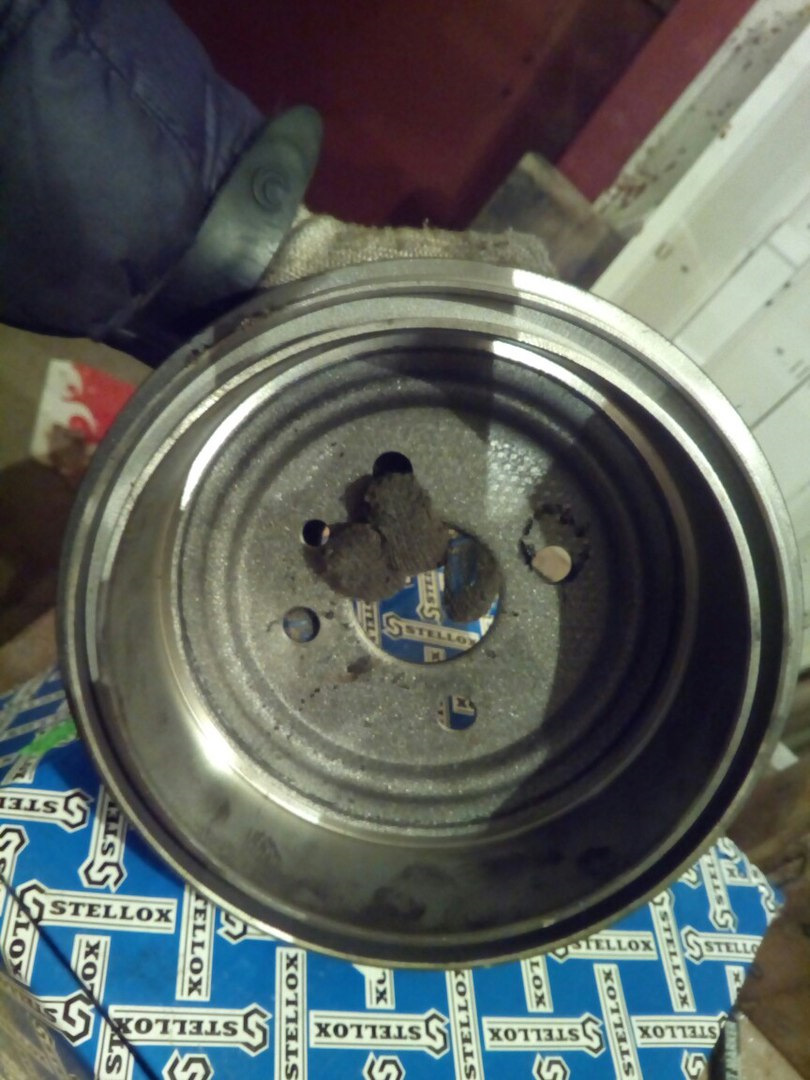

Ну, приехал в гараж, поставил туда машину и начал лезть к задним тормозам. Снял колёса, снял ступицу со всеми прилегающими, с лёгкостью отбил барабаны с двух сторон. Перед всей работой, насмотрелся в интернете разных статеек по разбору, сбору задних тормозов. Ну, скажем, разобрать всё это, статейки мне помогли, разобрал я их в 2 счёта. Я уже был приободрён, начал думать, что если я так хорошо и быстро начал, то и закончу я так же быстро и хорошо (без пошлостей мне тут!). Повозившись ещё пару часиков с установкой новых тормозных колодок, привыкнув к работе с чашей с пружиной опорной стойки (будь она неладна), я решил не надевать пока барабаны на место, а залезть в машину, завести её и понажимать на педаль тормоза, дабы проверить работоспособность механизмов, которые только что собрал воедино(как мне сказали позже, что работоспособность задних тормозов можно проверять только в полном сборе). Сел, завёл, нажал на педаль и…колодки раздвигаются, механизм функционирует как надо, ничего не отвалилось, но струя которая била в стену из тормозного цилиндра меня немного напрягла 😀 Ну, что ж, встал вопрос о замене тормозного цилиндра, но как всегда бывает в гараже, не успеваешь заметить, как время на дворе уже позднее, к тому же выходной день, поэтому продолжение ремонта было решено отложить на завтрашний день.

День 2.Отчаянность.
Очнувшись дома сутра, зашёл в интернет, чтобы почитать, есть ли какие либо особые нюансы по замене тормозного цилиндра. В принципе, ничего особенного там нет, кроме того, что после замены следует прокачать тормоз, но так как старый цилиндр уже ссал, итак было понятно, что без этого никуда. Поехал в магазин, в котором всегда отовариваюсь запчастями на Нексию, но в воскресенье он не работал, пришлось ехать на авторынок в непроверенные источники. Нашёл там тормозной цилиндр фирмы Fenox(Govnox), альтернативы не было, пришлось взять его за 400 рублей. Так получилось, что во второй день в гараж я смог попасть, только уже по темноте, но я рассчитывал, что установка цилиндра не займёт более чем пол часа, а колодки цеплять я уже научился с завидной скоростью, ну в общем, планировал ночью уехать домой на машине с новыми тормозами.
Снялся старый тормозной цилиндр довольно-таки легко, несмотря на прикипевший тормозной шланг. Резьбу не сорвал, грани на гайке не слизал — всё было чики-пуки. Между старым и новым цилиндрами была лишь одна разница: на старом(как я понимаю родном) цилиндре одно отверстие под крепление, а на новом два. Ну, конечно, трудно знать как крепится тормозной цилиндр в Нексии, если сам имеешь завод по изготовлению запчастей и наверняка ездишь на бэхе или мерене, а Нексию видел только на картинках в интернете, ну да ладно. Прикинули новый, становится как влитой, начали прикручивать его назад. Крутим, крутим и тут — БАЦ. Болт ломается, и половина резьбы остаётся уже в цилиндре. Сначала я уже было хотел продать машину, а вырученные деньги потратить на выпивку, чтоб залить горе, но нам с корешем пришла в голову недурная и действенная мысль. Кстати, второй день в гараже я был с Олегом. Так как из отверстия торчало где-то 1-1.5 мм болта, то мы решили напильничком по металлу сделать небольшую канавку и выкрутить его плоской отвёрткой. И, о да! У нас это вышло. Времени до ночи оставалось мало, а мы, по сути, только начали второй дубль по установке цилиндра тормозного. Нашли подходящий болт, начали прикручивать цилиндр. Цилиндр закрутили, а когда убрали голову трещотки с поля зрения то увидели такую картину:

Если кто не понял, то шляпка болта ВОШЛА В ТЕКСТУРЫ! (?) Я не понял, как это произошло, что это за магия и тд и тп, но я не хочу даже представлять, как мне эту дичь выкручивать при следующей замене цилиндра. Проще будет, наверное, взять новую машину. Осталось вкрутить тормозной шланг. Вкручиваем, вкручиваем, вкручиваем, вкручиваем, вкручиваем…(х32763798), вкручиваем. А он не вкручивается. Вот не вкручивается и всё, то ли резьба разная, то ли ещё что, но нервов и терпения уже не хватало, а жрать очень хотелось, поэтому решили поехать домой и завтра с самого утра продолжить ВКРУЧИВАНИЕ.

Источник

Меняем задние тормозные колодки на Дэу Нексия

Основная сложность в диагностике состояния барабанных тормозов в том, что колодки видно только тогда, когда снимаешь тормозной барабан. Но чаще всего в самый неподходящий момент от колодки обрывается накладка и тогда колесо наглухо клинит. Хорошо, если не на высокой скорости. Практически все современные цивилизованные автозаводы отказались от барабанного тормоза в принципе. Но, к сожалению, на Дэу Нексия задние колеса тормозят благодаря именно такому пережитку прошлого, как барабанные тормоза.

Когда менять тормозные колодки задних тормозов

На фото виден износ задних колодок.

Ресурс

Бывают случаи, когда задние колодки ходят по 80-100 тысяч, а бывает, что накладки осыпаются уже через пять тысяч пробега. Как повезёт. Именно поэтому к работе задних тормозных механизмов стоит прислушиваться внимательно. Именно прислушиваться, поскольку интенсивность торможения и звук, издаваемый изношенной колодкой скажут о том, что нужно искать новый комплект и заниматься заменой.

Выбираем колодки задних тормозов на Нексию

К счастью, проблем с выбором колодок для Дэу Нексия нет никаких.

С завода Дэу Нексия шла с колодками фирмы Hi-Q, которые можно приобрести и сейчас.

Дело в том, что точно такие же колодки устанавливаются и на Ланосы с Сенсами, и на Эсперо и Нубира, и на бюджетные Шевроле, все они внуки Опеля Кадетт. Вот самые популярные бренды, выпускающие нужные нам колодки:

Кроме колодок желательно купить ремкомплект, в который входит практически весь тормозной механизм — распорные планки, пружины и удерживающие пружины с шайбами.

Цена полного ремкомплекта на одну сторону — порядка 300 рублей. Каталожный номер — 90199718. Осталось все это поменять.

Ремкомплект тормозного механизма.

Алгоритм замены

В связи с тем, что в ходе работы нам будет необходимо ослаблять трос ручника, работу удобнее проводить либо на смотровой яме, либо на подъёмнике. Из инструментов нам пригодится стандартный набор головок и гаечных ключей, молоток, набор отвёрток, длинногубцы или крючок для установки и снятия пружин. Кроме этого неплохо иметь под рукой проникающую смазку WD-40 и высокотемпературную смазку. Если все это есть, приступаем к работе:

Источник

Daewoo Nexia › Бортжурнал › Замена задних колодок Nexia AMD.BF229. Ремонт механизма автоподвода зазора колодок.

В дальнем пути при резком торможении развалилась фрикционная накладка задних тормозных колодок на правом колесе. При торможении отбивало в педаль тормоза. Благо на трассе М5 был карман, где рядом в канаве лежала большая покрышка — вывесил заднее и убрал отстатки накладок с обоих колодок. Тормоза стали хуже, но все же тормозили приемлемо для движения 100 км/ч выдерживая приличную дистанцию до другого авто.

Пару месяцев почти не ездил на авто. В декабре приступил к ремонту.
Список запчастей:
Amd

Amd AMD.BF229 Колодки тормозные барабанные 883
Amd AMD.RK111 Ремкомплект заднего тормозного механизма правого 211
Amd AMD.RK121 Ремкомплект заднего тормозного механизма левого 195
General Motors 94525222 Шайба крепежная 290

Инструкции по ремонту есть в интернете. Добавлю лишь небольшой фотоотчет.

Сейчас пробег 180000 км., тормоза задние тормозят, не колом т.к. это проблема нексий.

Спасибо за внимание.

Daewoo Nexia 2003, двигатель бензиновый 1.5 л., 85 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Daewoo Nexia, 2008

Daewoo Nexia, 2007

Daewoo Nexia, 2006

Daewoo Nexia, 2008

Комментарии 22

Да, и ремкомплект, заказывал этот артикул 90199718 daewoo, качество очень хорошее

Колодки полное гавно, у меня отлетели через 4000 пробега, не вздумайте покупать потратите деньги в пустую, ещё и за работы отвалите. сейчас заказ kortex артикул ks021, посмотрим как себя поведет

продаются тормозные колодки комплектом?две, четыре?

Все четыре в одной коробке.

Задние колодки продаются одной коробкой, где все 4 на оба колеса.

Передние колодки аналогично задним продаются: в одной коробке 4 шт на оба колеса.

.благодарю за пояснения

Та же хрень на трассе была. Выкинул накладку, тормозил двигателем (боялся, что вылетит поршень на цилиндрике тормазном). Через 70 км купил колодки и заменил прям у магаза.

Интересно, почему такое происходит?
Можно ли предотвратить срыв колодок?

Можно, поставив нормальные колодки и не забывать следить за состоянием барабанов и колодок.

Интересно, почему такое происходит?
Можно ли предотвратить срыв колодок?

Имхо, виной всему постоянное приклинивание задних колодок в барабанах зимой, особенно при использовании ручника. Плюс перегрев этих же колодок по этой же причине (дёрнул ручник, лёд на тросу залез в кожух троса и заклинил его. Машина едет, барабан греется. Раз на посту ДПС у гаишников чайник горячей воды выпросил, снял заднее колесо, полил на трос, расклинил барабан расколенный. Ну и как фактор — качество колодок далеко не всегда на высоте! Как с этим бороться? Ума не приложу…

Спасибо за развернутую информацию!
Итого: нужно быть всегда на чеку с задними тормозами…

Пожалуйста! Увы, но заглядывать нужно переодически!
