Daewoo Matiz › Бортжурнал › 16см в двери, полка с овалами 6×9

Надоело звучание штатных динамиков!

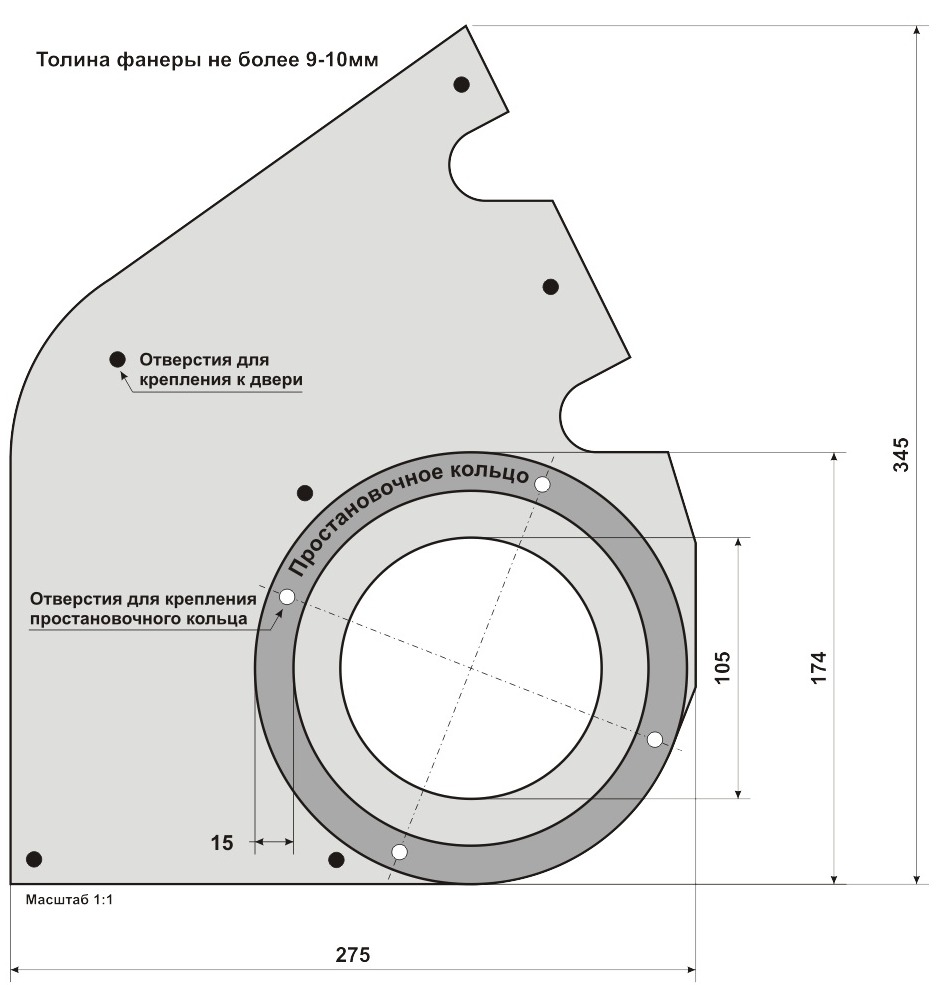

Нашел чертеж для установки акустики в передние двери, ОГРОМНОЕ СПАСИБО автору данного чертежа!

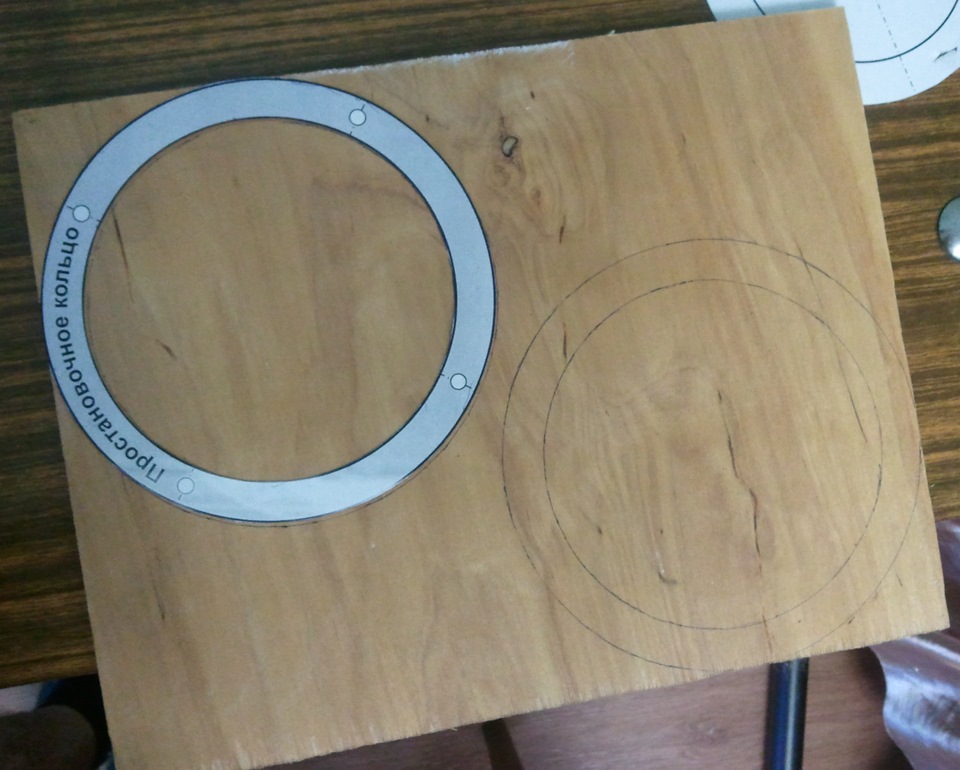

Чертеж 1:1 на формат А3 поэтому распечатал на 3х листах А4, после вырезал и соединил в один с помощью скотча.

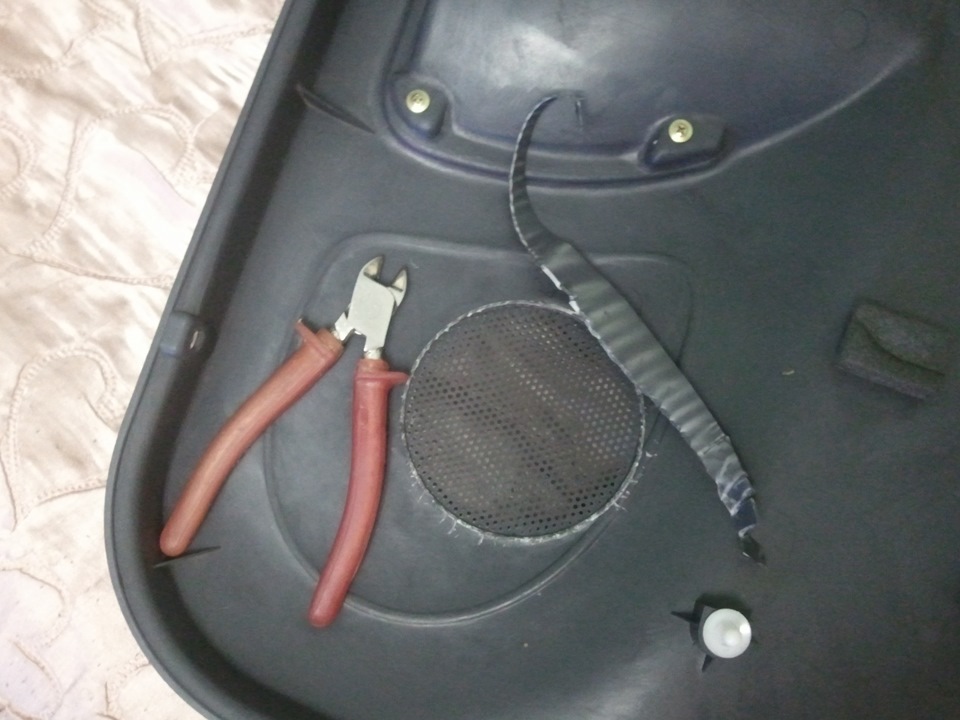

Первым делом нужно убрать ободок на внутренней стороне обшивки, что бы сверлить не мешало

Рассверливал сверлом 2,2 (2.5 слишком большое), сверлил на столе с настольной лампой, делать это на коленках или полу не советую… процесс длительный и монотонный, можно промахнуться и все испортить.

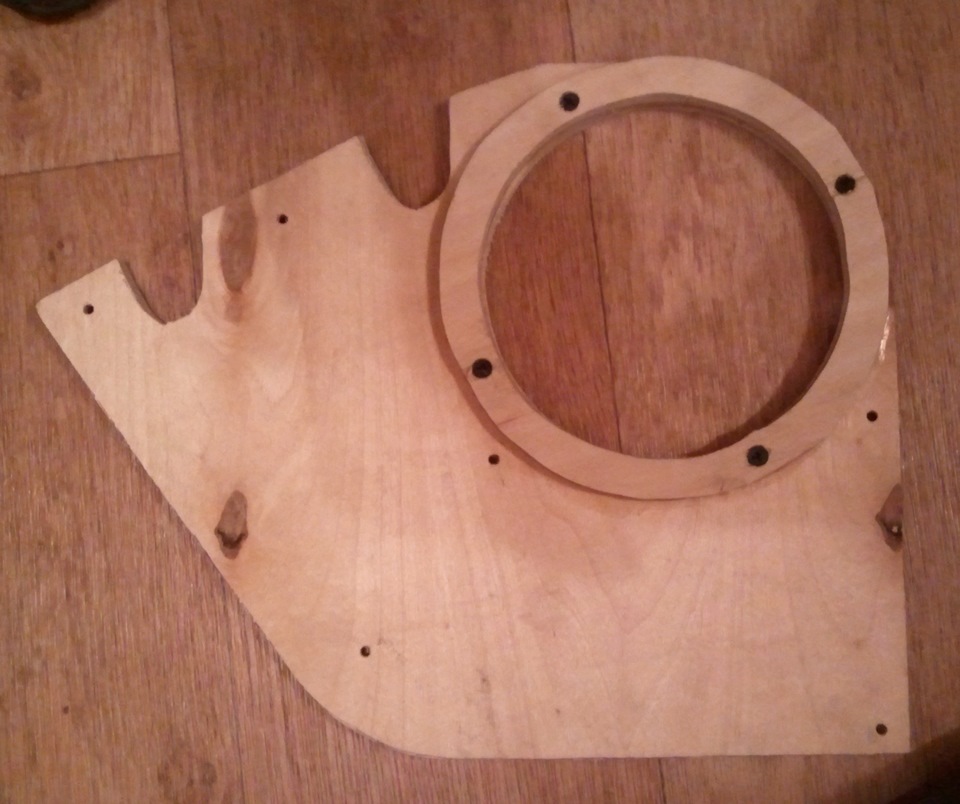

Посадил кольцо на клей «Момент Столяр» и шурупы

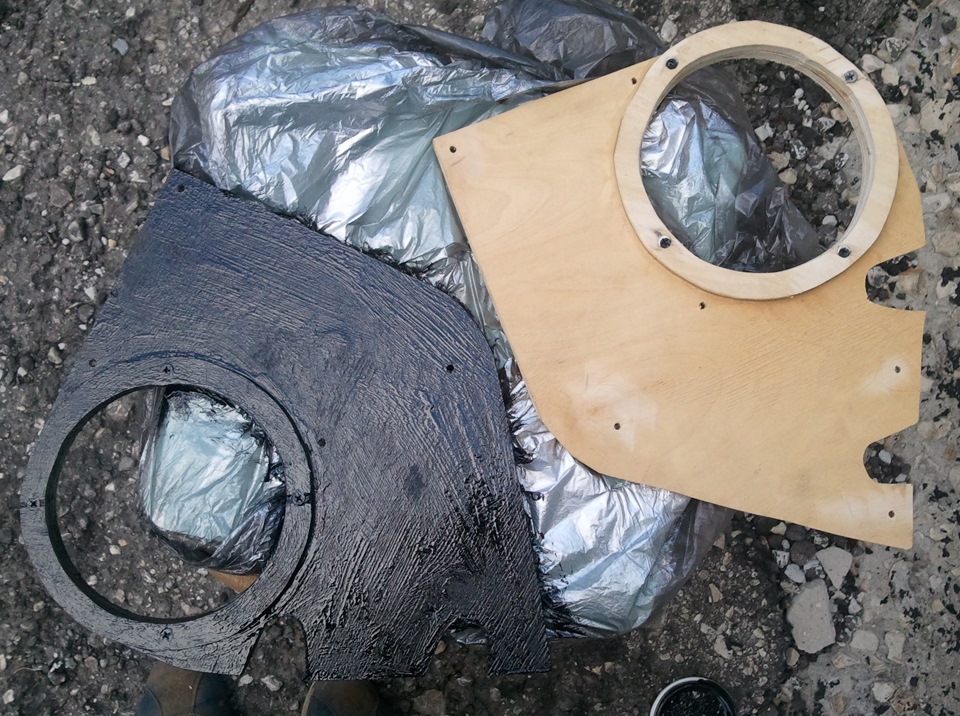

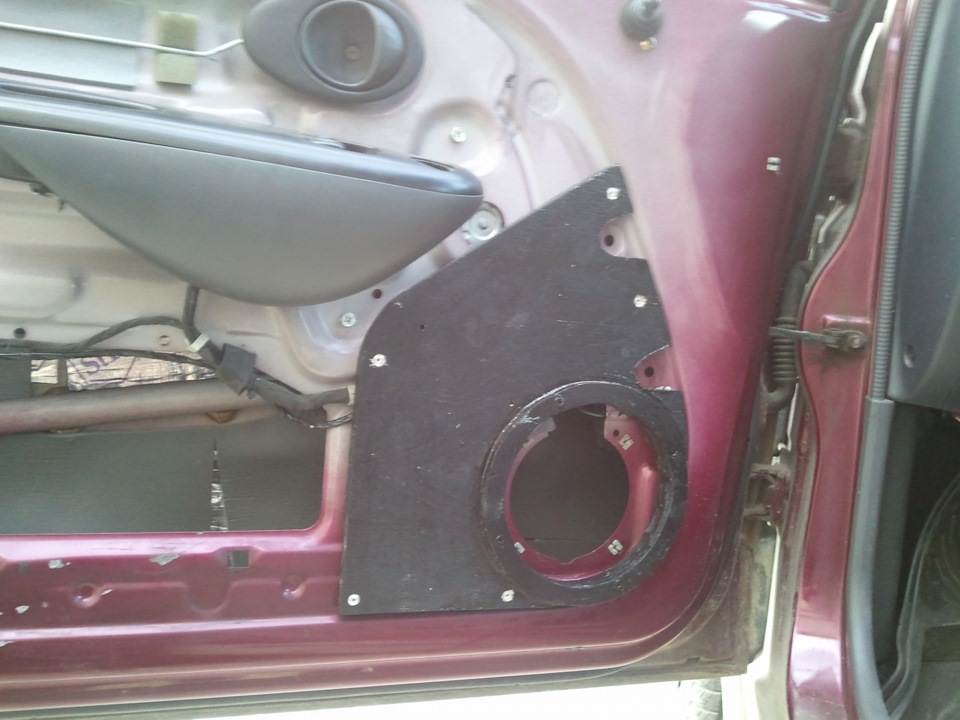

Красил первой попавшейся черной краской, что бы не было видно подиум через отверстия.

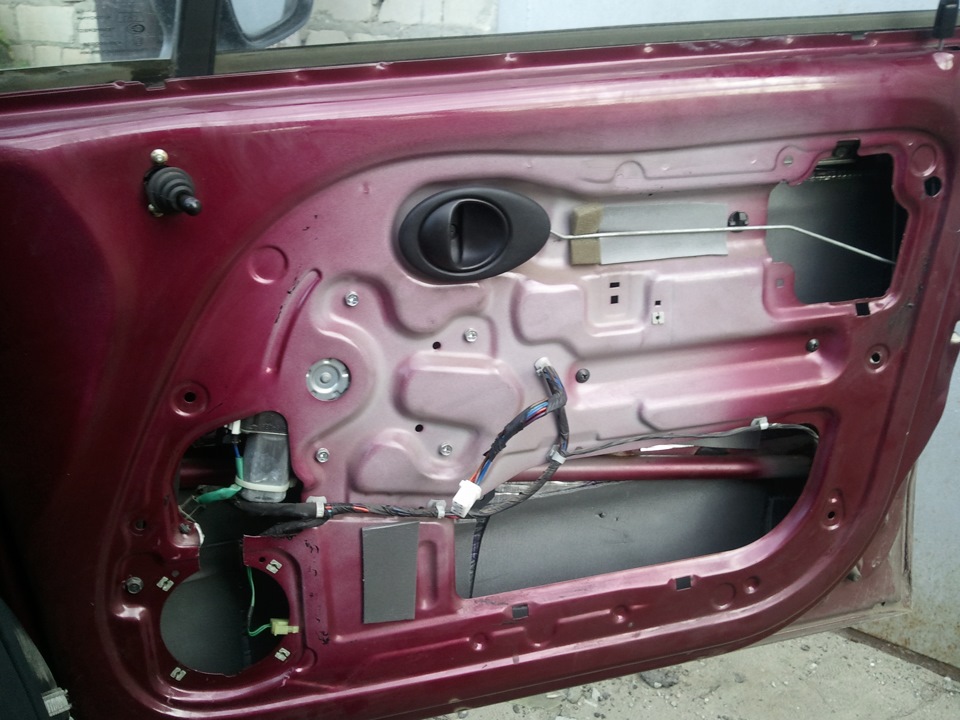

Пока сохла краска поклеил вибро и шумо изоляцию, особо не загонялся и уложился в 2листа вибры и 2 шумо материала. Валик для прокатки в магазине 350руб! Такой же пластмассовый на базаре купил за 50руб., прогревал феном жены и прокатывал — отлично прилипло. Поверх двери (между обшивкой и самой дверью) еще шумкой не проклеил, позже (один из 2х листов шумки для этих целей остался а обрезки во внутрь до клею)

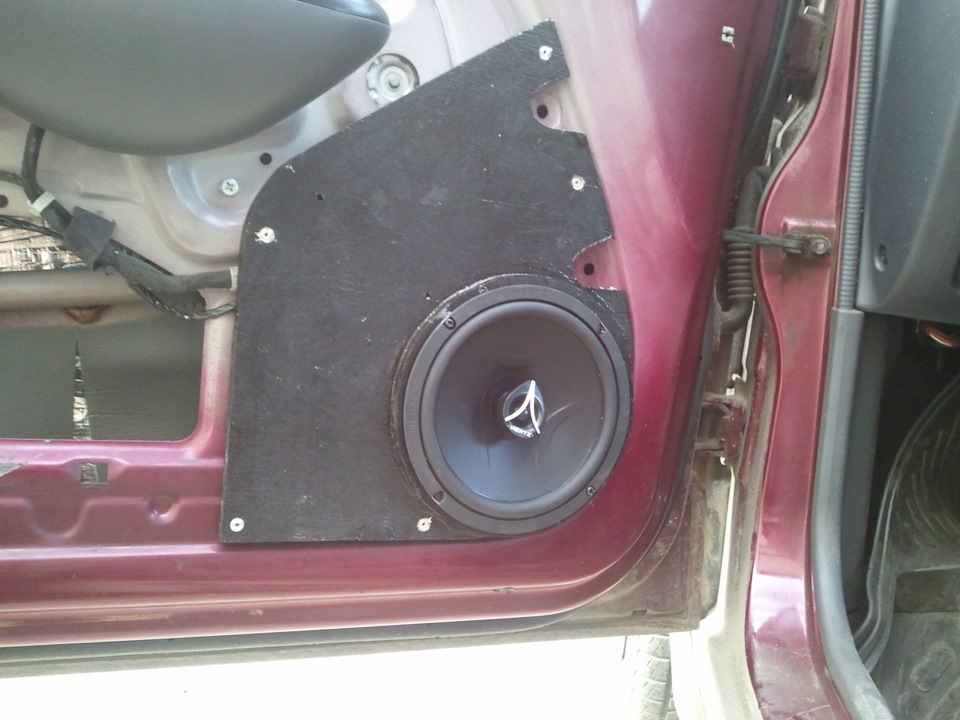

Закрепил на клепки, намертво!

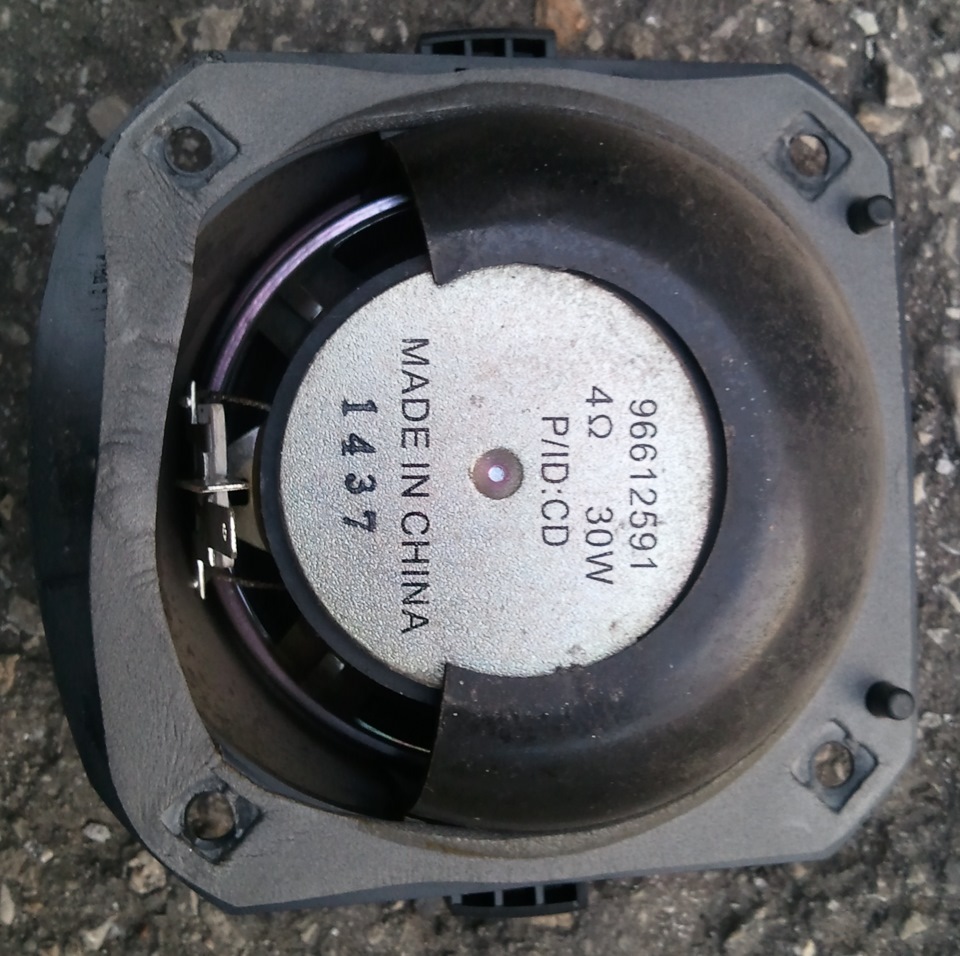

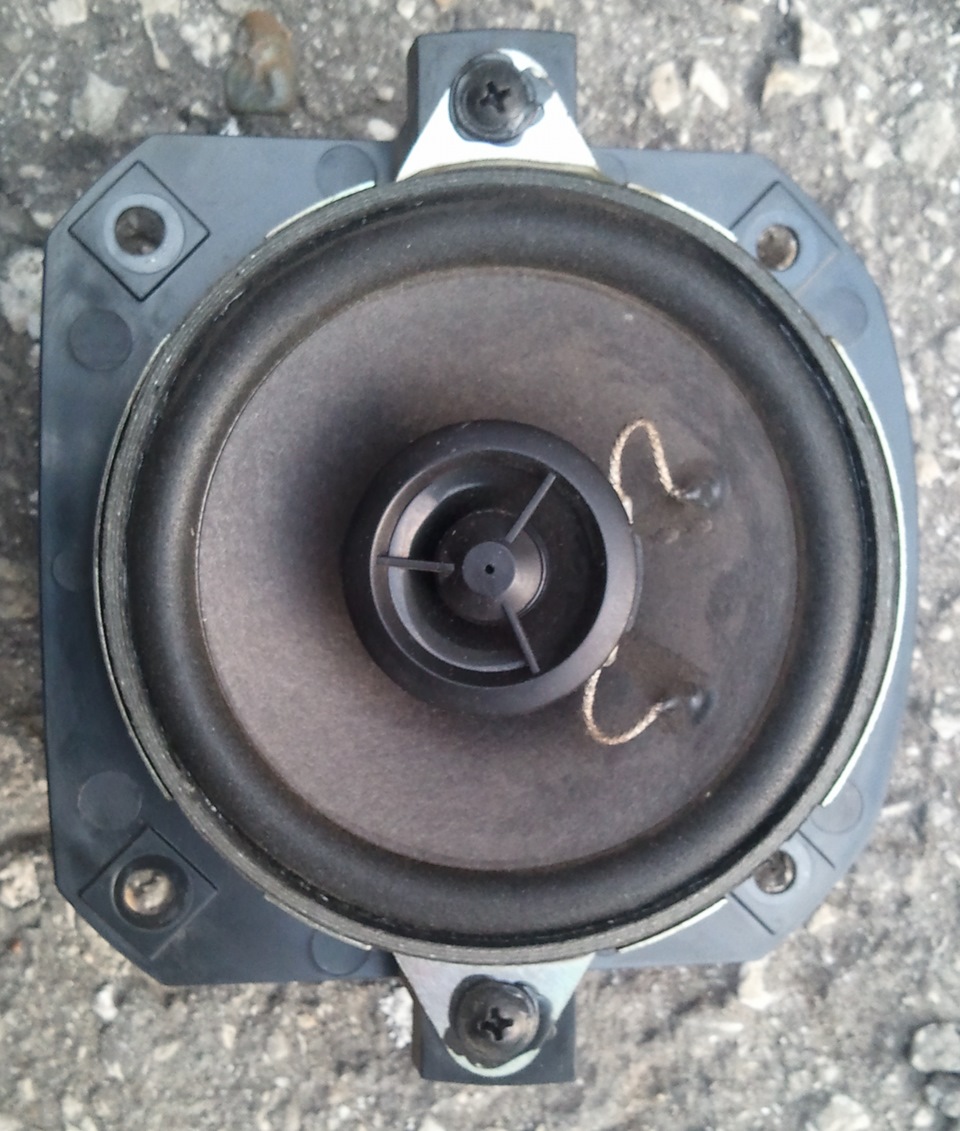

У многих видел фото штатных динамиков, они почему то отличаются от моих, наверное от года выпуска зависит…

Панель наделась без проблем, позже опять сниму и шумку поклею.

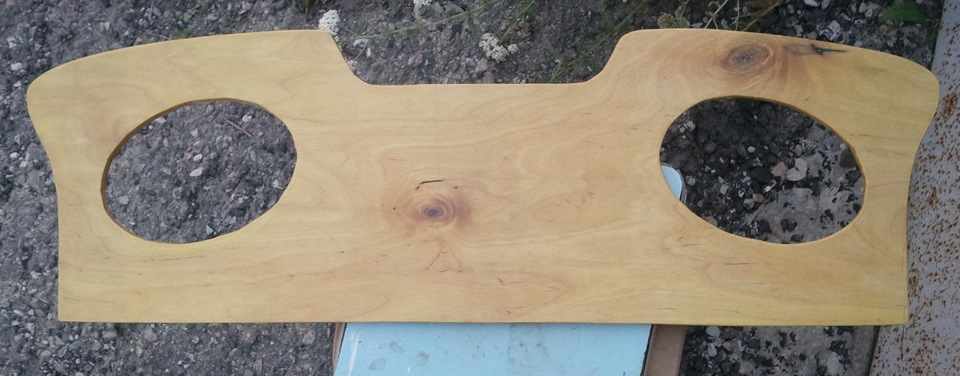

Теперь настала очередь задней полки, судя по отзывам чертеж задней полки не соответствует реальным размерам то я тупо обвел штатную полку на куске картона (с запасом) и вырезал, после прикладывал и подрезал по месту. Кортонный шаблон обвел на фанере 12мм и вырезал. и снова подгонял по месту.

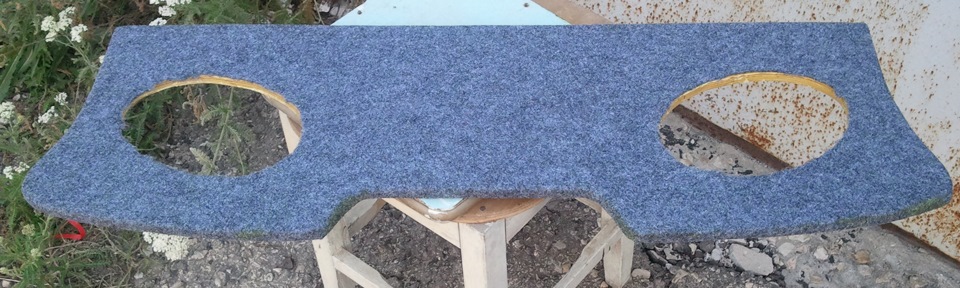

Прогрунтовал клеем»88″ и поклеил (тем же 88) серый карпет с обеих сторон.

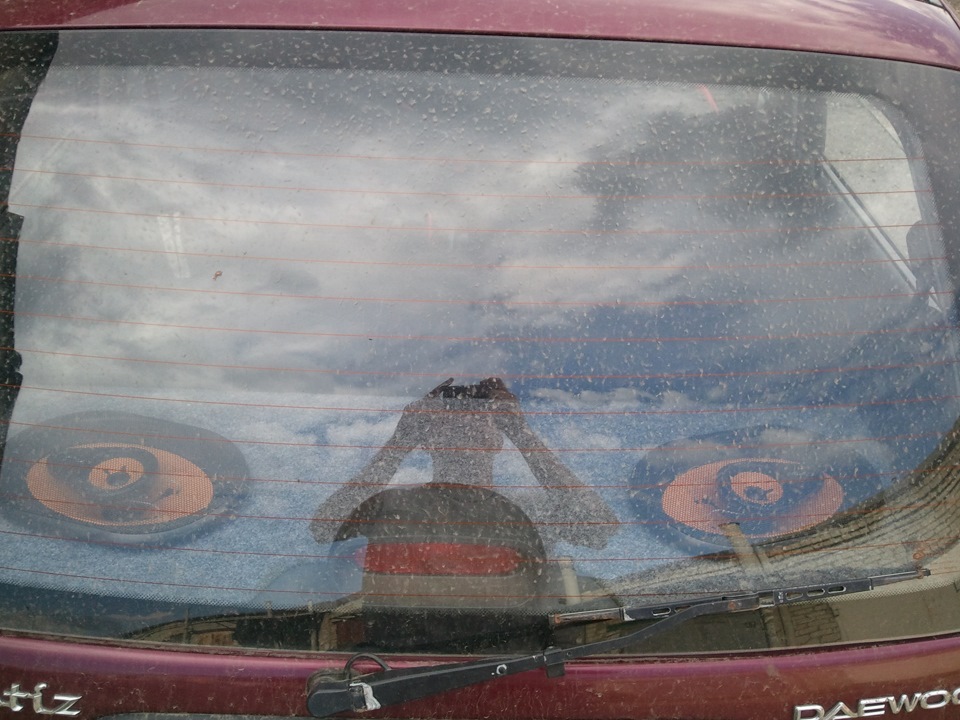

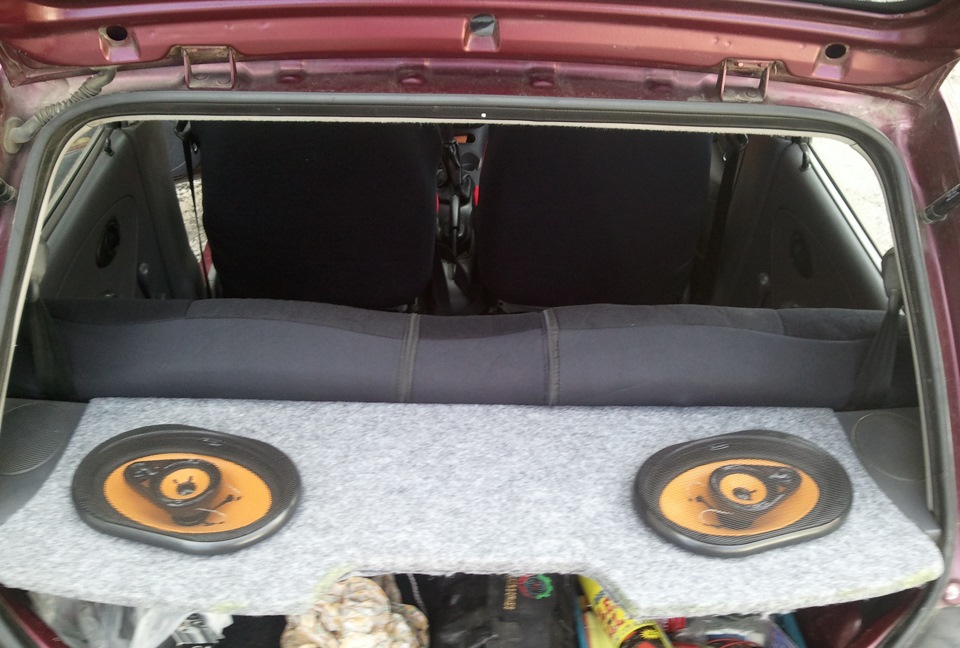

Установил динамики, припаял к куску провода клемы и подключил. Штатные динамики и разъем оставил на своих местах на случай если полку нужно будет убрать.

Результат однозначно есть, появился бас, двери не звенят. Я доволен. Конечно усилитель не помешал бы, но пока так.

Источник

Daewoo Matiz Жужжик › Бортжурнал › Акустика продолжение

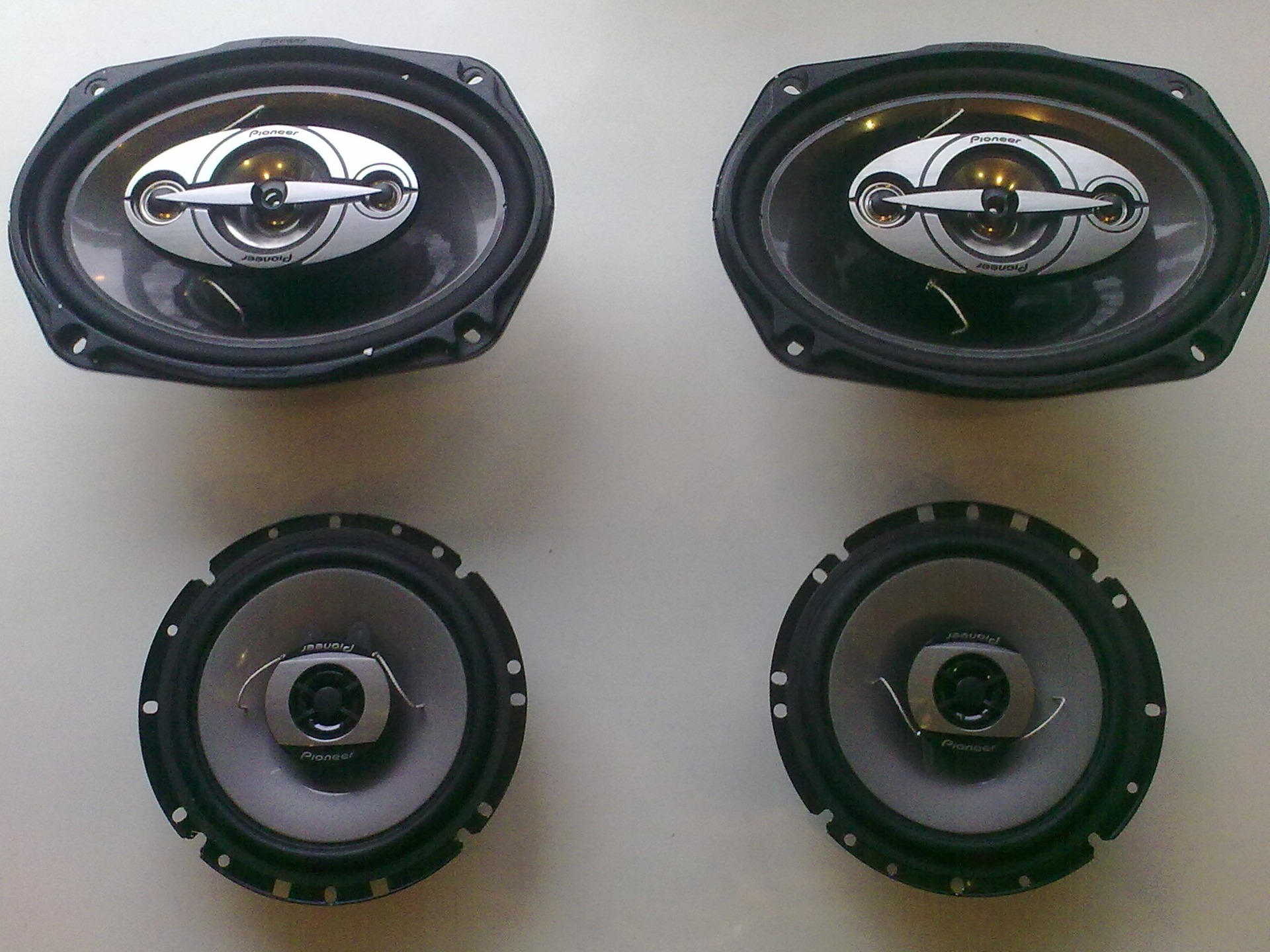

Ура!Купил наконец-то 4 ёх полосные блины pioneer

.
После их покупки прежние 17см pioneer’ки передвинулись с задней полки в передние двери.Но обо всем по порядку…
Первым делом перерезал места для блинов в задней полке

,ну и соответственно воздвиг их на свое законное место

.Вот в принципе и вся инсталяция свежих блинчиков
С передними все было не так радужно!Во-первых родные динамики имели в диаметре всего 10 см, а мои новые 17 см.Железо пилить не хотелось, да и вставлять колонки в пластиковую обшивку тоже смысла нет, в итоге во всемирной паутине был найден чертеж подиумов под большие динамики, причем пилить ничего в двери не придется, да и пластик сверху(обшивка двери) отлично закроет все это добро

.Я уже вроде было обрадовался такому исходу, но когда купил фанеру и начал переносить чертеж на неё понял, что чертеж то неполноценный, если можно так сказать, на нем нет и половины размеров!Пришлось идти к машине, снимать обшивку и думать как это все можно замерить.Крутил, крутил линейкой да рулеткой и понял что все правильно начертить не получится.В итоге взял кусок фальгированного самоклеющегося изолона, наклеил на место и по контуру двери вырезал соответствующую форму, переклеил эту выкройку на фанеру и тупо обвел!

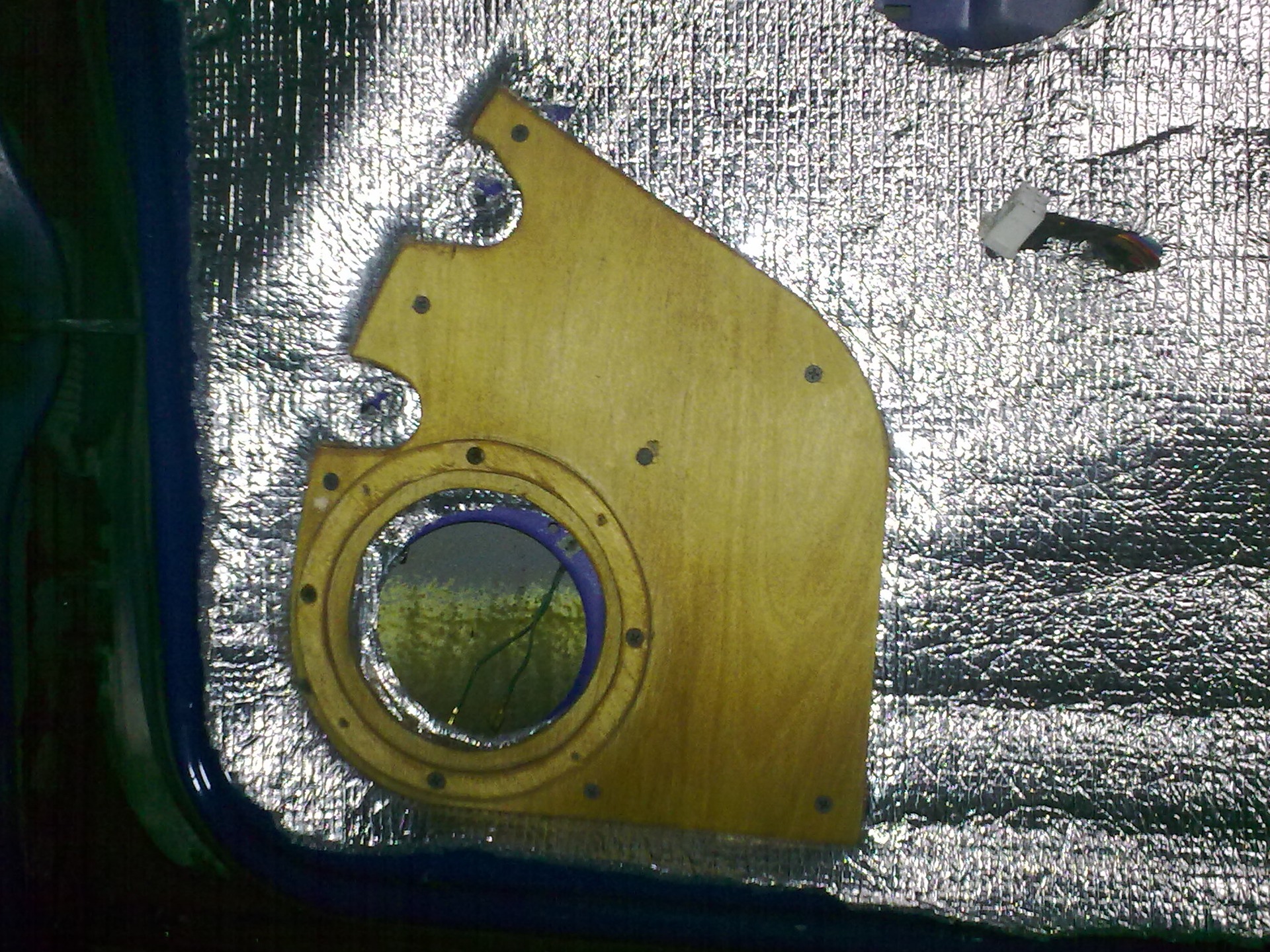

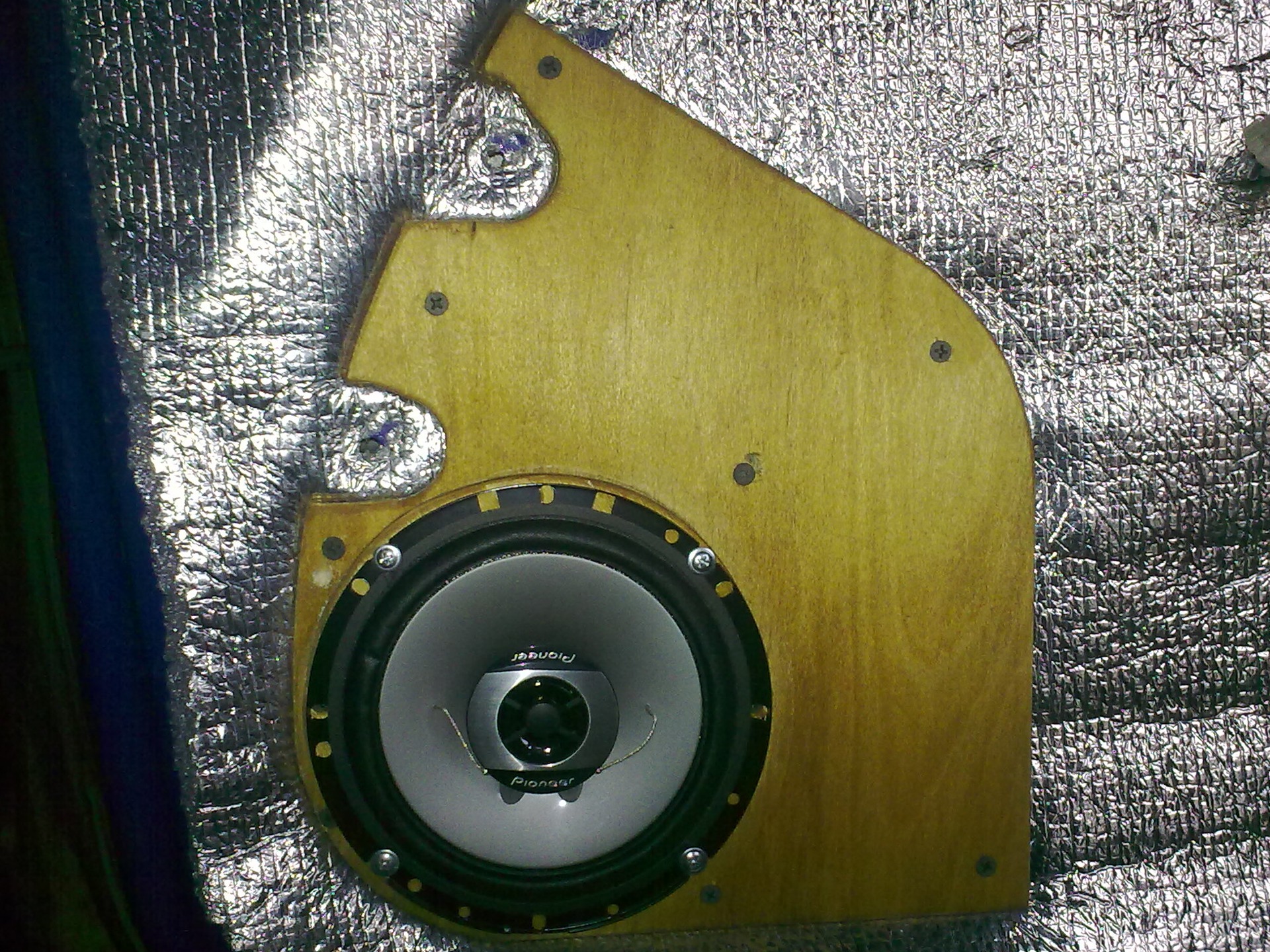

.Кольца потом были приклеены на ПВА и закреплены саморезами

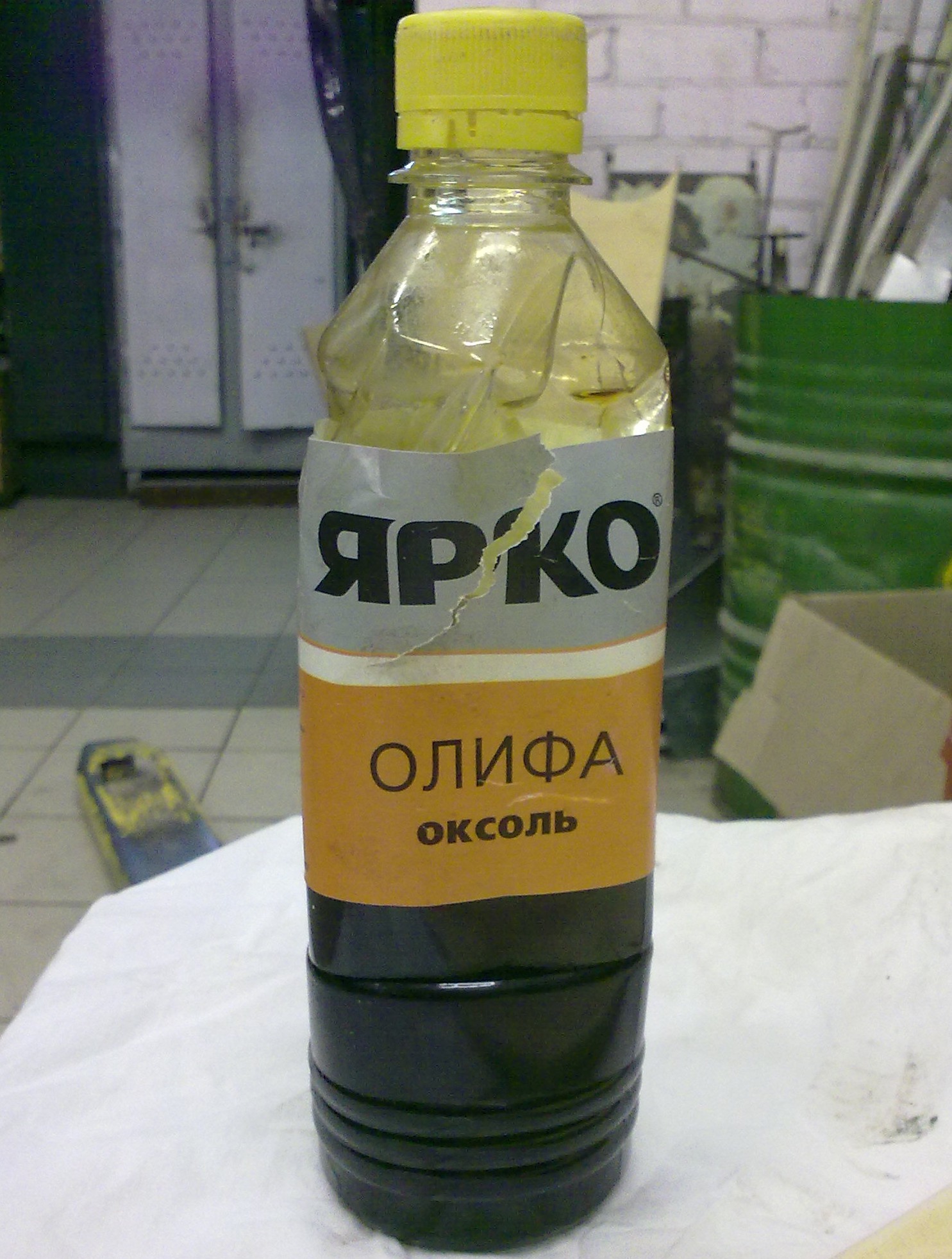

.Для долговечности, влага чтоб не впитывалась и не сохла фанера подиумы были покрыты олифой

Запашок конечно от этой олифы тот ещё и сохнет долго, успел даже пожалеть немного, но что сделано то сделано!

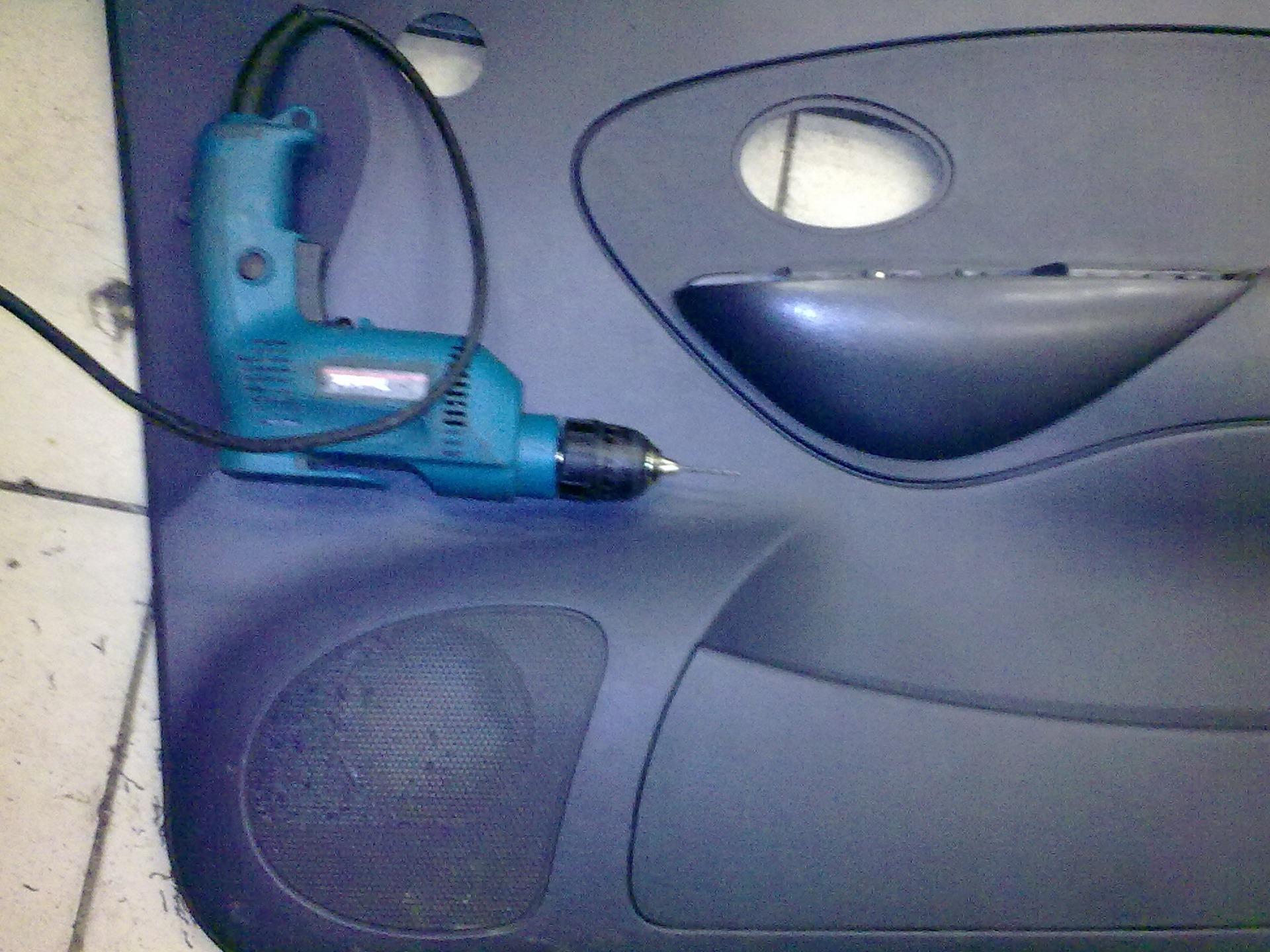

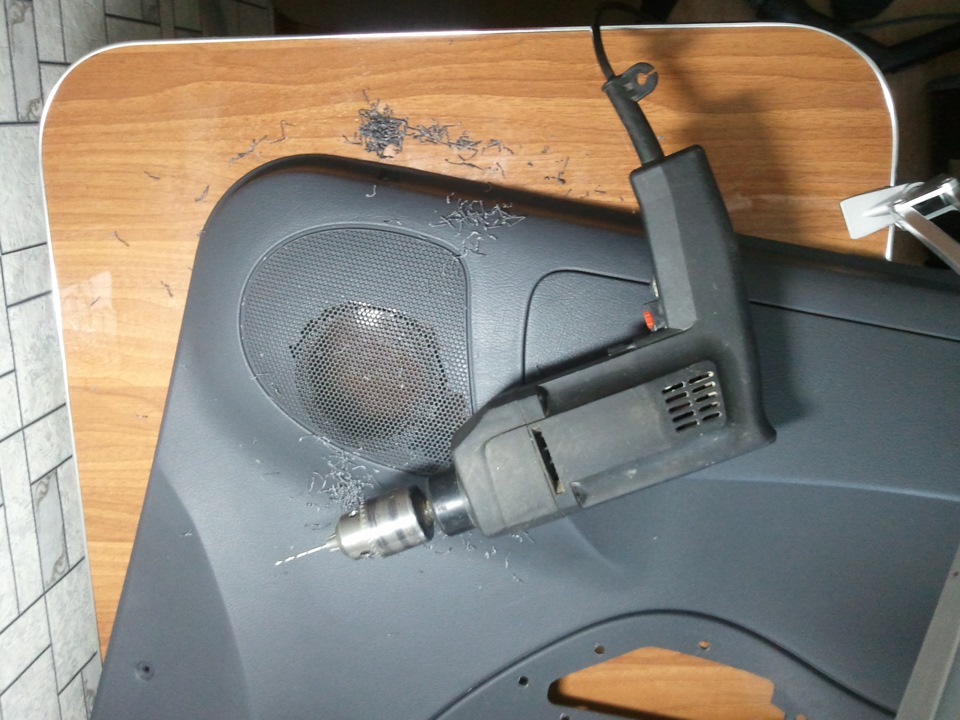

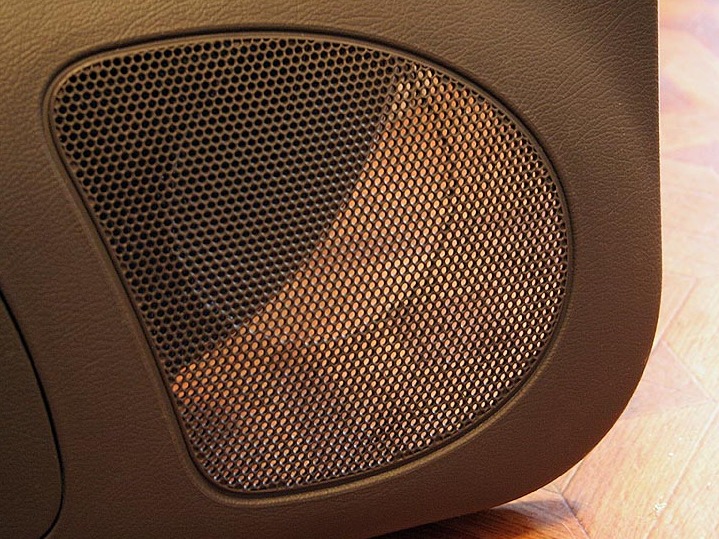

Далее пошла самая нудная часть работы:обшивка родная была спроектирована так что внешняя сетка под динамики с виду большая но дырочки в ней сделаны только в радиусе 10 см(логично, динамик родной ведь 10 см), вот и пришлось брать в руки дрель, сверло на 2,5 и пошла работа

Через час работа была выполнена

,но матов ушло много, ещё и сверло успел сломать случайно, пришлось брать еще одно.
Всё близится к концу!Взял я все выше описанное в охапку и пошел к машинке устанавливать.Задняя полка стала ещё весомее, чем раньше но пластиковые пистоны в хлопушке пока держат

.Пошло дело за передними колонками.Все прошло успешно, подиумы встали как надо, боковое стекло не задевает за саморезы при опускании да и обшивка легла как и была ранее аккуратно, даже не скажешь что что-то изменено

Итог.
Все зазвучало как должно было зазвучать!Не хватает правда усилка, который кстати в планах!Звук стал кристально чистым, бас более насыщенным и глубоким, особенно на громкости чуть выше средней.Головное устройство Sony конечно не очень мне нравится, но пока средств на покупку нового нет.Вообщем все закончилось хорошо, полные штаны эмоций, но хочется всегда большего!
