Двигатель, устанавливаемый на автомобили DAEWOO MATIZ, оборудован электронной системой управления двигателем с распределенным впрыском топлива. Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

Управляющим устройством в системе является электронный блок управления (ЭБУ, контроллер).На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и угла опережения зажигания.Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала). Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива – уменьшается.

Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.

Электронный блок управления(ЭБУ) связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ.

Электронный блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчивый и исчезает (например, из-за плохого контакта). Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть. Для этого отключите питание блока на 10 с (выньте предохранитель цепи питания электронного блока управления или отсоедините провод от клеммы «минус» аккумуляторной батареи).

Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с внутренним сопротивлением не менее 10 МОм.

ЭБУ непригоден для ремонта, в случае отказа его необходимо заменить.

Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем.

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.

Датчик установлен в передней части двигателя напротив задающего диска на шкиве коленчатого вала. Задающий диск представляет собой зубчатое колесо с равноудаленными впадинами. Два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

При отказе датчика пуск двигателя невозможен.

Датчик положения распределительного вала (датчик фазы) индуктивного типа определяет ВМТ такта сжатия поршня 1-го цилиндра. Сигнал с датчика используется электронным блоком управления и служит для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности в цепи датчика контроллер заносит в свою память код неисправности и включает сигнальную лампу.

Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре. При низкой температуре охлаждающей жидкости (- 40 °С) сопротивление термистора составляет около 100 кОм, при повышении температуры до +130 °С – уменьшается до 70 Ом.

Электронный блок питает цепь датчика температуры постоянным опорным напряжением.

Напряжение сигнала датчика максимально на холодном двигателе и снижается по мере его прогрева. По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания.

При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Для устранения неисправности проверьте надежность контактных соединений в проводке к датчику или замените датчик.

Комбинированный датчик абсолютного давления во впускном коллекторе и температуры всасываемого воздуха выполнен в виде переменного резистора, чувствительного к изменению давления. Он фиксирует изменение давления во впускном коллекторе в соответствии с изменением нагрузки и оборотов двигателя. В зависимости от информации, полученной от датчика, контроллер регистрирует количество впрыскиваемого топлива и угол опережения зажигания.

Датчик детонации прикреплен к блоку цилиндров и улавливает аномальные вибрации (детонационные удары) в двигателе.

Чувствительным элементом датчика детонации является пьезоэлектрическая пластинка.

При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

Датчик положения дроссельной заслонки установлен на трехцилиндровом двигателе сбоку на дроссельном узле и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой конец соединен с «массой».

С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.

Отслеживая выходное напряжение датчикаконтроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя).

Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на электронный блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Датчик концентрации кислорода (лямбда-зонд) ввернут в резьбовое отверстие выпускного коллектора. В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика.

Информация от датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода и, следовательно, об обеднении смеси. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах и, следовательно, о переобогащении смеси.

Постоянно отслеживая напряжение сигнала датчика, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчика (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) — уменьшается.

Источник

Daewoo Matiz АКПП › Бортжурнал › АКПП

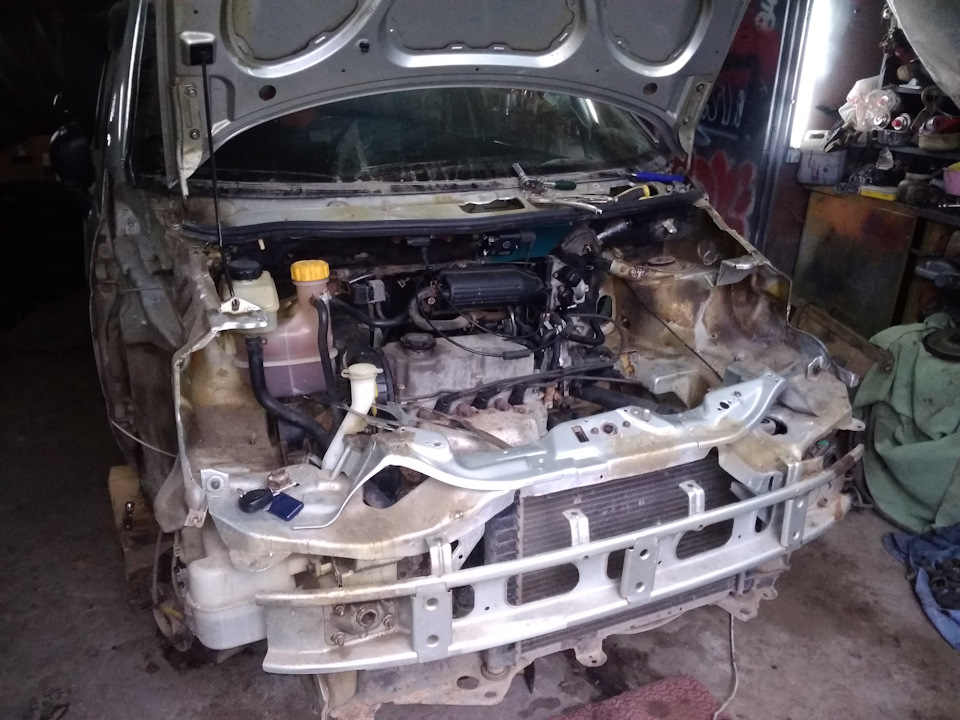

Вот список что понадобится для переделки;

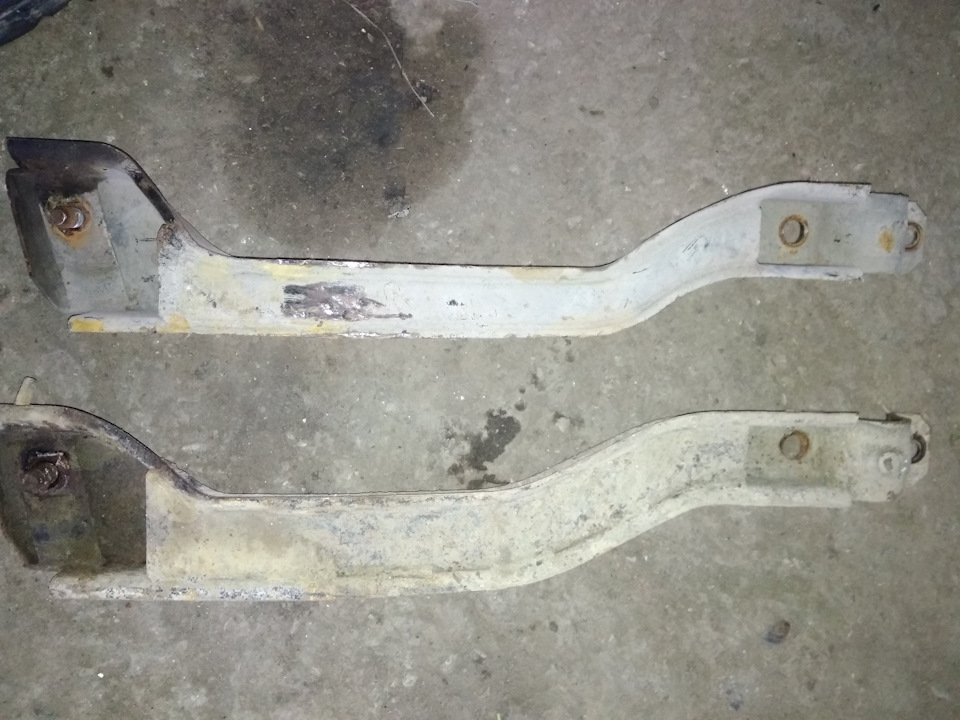

1. АКПП (включая гидротрансформатор (он же бублик), маховик, пластина проставок (та что ставится между колоколом коробки передач и блоком двигателя), подушка и кронштейн крепления АКПП к кузову

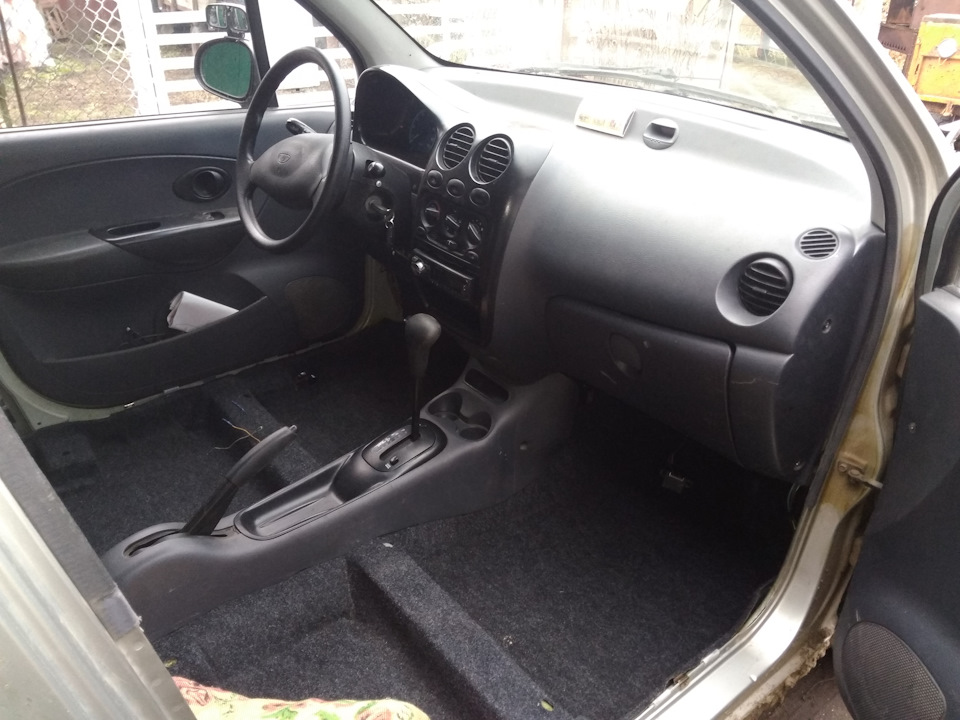

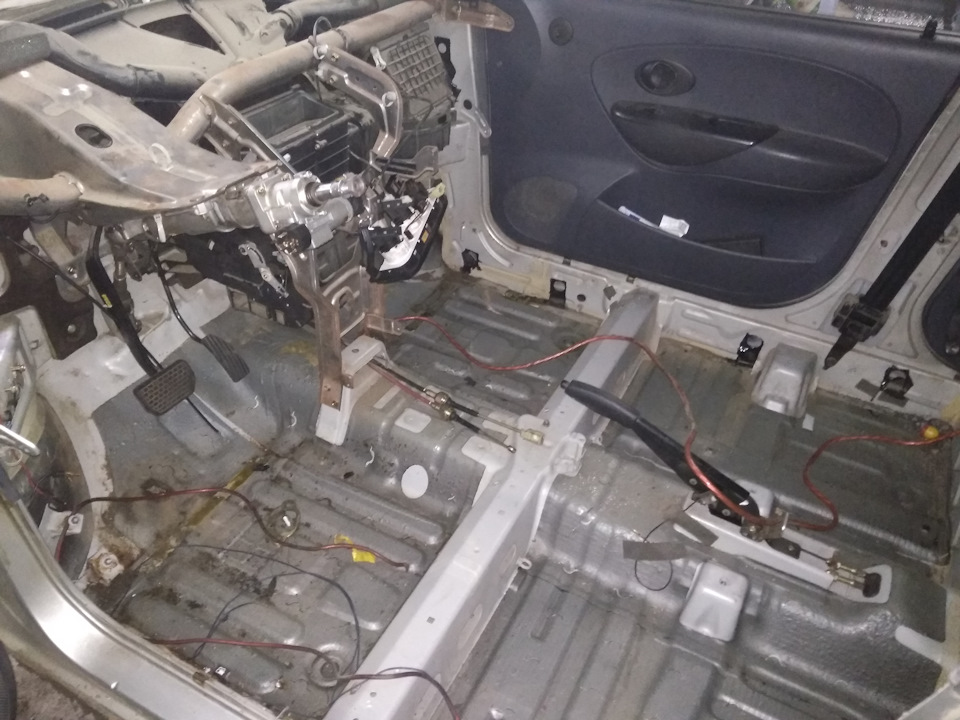

4. Рычаг переключения передач, включая трос привода переключения передач и кронштейн крепления этого троса (он приварен к кузову)

Daewoo Matiz 2005, двигатель бензиновый 0.8 л., 51 л. с., передний привод, автоматическая коробка передач — другое

Машины в продаже

Daewoo Matiz, 2010

Daewoo Matiz, 2006

Daewoo Matiz, 2014

Daewoo Matiz, 2008

Комментарии 28

Не подскажите откуда идут провода к акпп.У меня по ходу где то замыкание, на заглушенном двс при включенном зажигании жужжание в акпп думаю что то в проводке, скидываю штекер от дпдз жужжаний нет, с дросселем есть какая то связ с акпп

Извините, не подскажу, незнаю

Подскажите, очень туго и вообще не всегда реально перейти с режима Р на любой другой. Проблема особенно после ночьной стоянки. При нажатии на кнопку селектора акп она словно в чтото упирается и невкакую не хочет(

Это происхрдит и на ровном месте. С режима D4 переходит нормльно потом по режимам. Проблема только вначяле перейти спаркинга особенно после длительной стоянки.
Как снимается пластиковая накладка тунеля?

Просто потяните ее вверх

Привет, нет случайно номера маховика акпп, мой сегодня лопнул

Здравствуй, нет такой информации

Проще было машину купить на автомате ))))

Очень ценная информация. Я недавно продал свой битый Матиз на АКПП. Сначала затеялся было приобрести донора с живым кузовом, и всё с моего Матиза перекинуть на другой. Но потом встал вопрос — а возможно ли перекинуть АКПП на Матиз с механикой? И в общем то такой информации не нашёл. Ты первый кто дал отчёт о том что это возможно! Но для меня уже поздно. Машина уже у других людей.

Прежде чем заняться переделкой, тоже искал информацию в интернете, ничего не нашел, все поверхностно

Я даже поверхностно не нашёл.

Ужас, не пойму я такой любви к матизам, почему же не на нормальную машину поменять.

Потому что она минимум в два раза дороже).

Рио типа моей стоят от 80 до 150. За 110-120 живые которые переплюнут матиз по надежности, комфорту и устойчивости на дороге. И автоматы у них есть. Про то что там мотор 100 лосей и бенза кушает как матиз я уже молчу.

Данный моть думаю в сумме уже стоит 130. От этого он не перестал быть ломучим, хреновой узбекской конструкции, мало комфортным, мало устойчивым и пожирающим бензин понапрасну.

А еще его все постоянно режут на дороге. И свою милую я бы никогда за руль данного агрегата не посадил. Ну если она мне конечно дорога.

У меня был бзик купить свежую надежную машину пусь и маленькую, а все остальноечто старше 5 лет старый ломучий хлам. С этим мнением я сильно ошибся в своей жизни. Это наследие владения тазами. Нормальные машины нельзя сравнивать с тазами дэу китаем.

Комфорт это весла в передних дверях? А что такое комфорт в машине? Для меня это удобные кресла и тишина, ну ещё всякие опции типа датчик дождя климата и прочего.
Не верю что за 100к можно купить живую машину. Вливать бабло все равно надо будет. А значит и время.
Я вот хотел бы поменять свой матиз. Но понимаю что дорого его не продам. И дёшево никто свою хорошую машину не отдаст. Дёшево отдадут плохую.
У матиза две беды, это расход и гниющий кузов. Остальное норм.

Комфорт это когда не трясет, мягко, плавно, тихо и надежно. И спустя пару лет кузов авто не изменяется. Все это есть в древней киа. И можно сложить и весла и акпп и кондер и нормальное состояние.

Весла в дверях меняются гораздо проще чем акпп в матизе. А в бу тачках ты уж можешь выбирать или весла и родной пробег 150 и отличное состояние и 100тр или полный фарш и пробега 300 и 100тр и тд. Можно подобрать и 100 тр и жир и мало пробега.

Рио эта далко не идеал. Но когда садишься в тушкан за лям идеалом там тоже не пахнет

идеала нет. каждый выбирает баланс между плюшками и ценой)

Класс! С АКПП здорово. Мне очень нравится по городу на Матизе с автоматом передвигаться

Источник

Где находится ЭБУ и ремонт электронного блока управления АКПП

Сегодня я расскажу вам о том, что такое блок управления АКПП и какие проблемы могут быть у автовладельца из-за выхода из строя его. По сути у ЭБУ на автомобиле два процесса работы: собирать информацию о проблемах коробки и выдавать ее на монитор приборной панели и регулировать работу внутренних частей автомата. Но это легко только на словах, на самом же деле конструкция «мозга» АКПП сложная и действия его тоже не отличаются простотой.

Вы уже имели дело с модулем управления АКПП? Расскажите в комментариях.

Типы электронных блоков управления

ЭБУ АКПП бывают двух видов.

У внешнего и внутреннего электронного блока управления АКПП есть свои преимущества и недостатки. О них вы узнаете из таблицы.

Внимание! Совсем недавно был изобретен еще один тип модуля. Этот тип совмещается с гидроблоком АКПП. Устанавливается на таких автомобилях, как Ниссан и БМВ современных моделей.

Расположение ЭБУ

Вы знаете, где может находиться модуль АКПП? А он может устанавливаться как внутрь автомата, так и отдельно снаружи. Причем тип электронного блока управления совершенно не влияет на его расположение. Например, модуль с внешним креплением может быть как совмещенного типа, то есть управлять и двигателем и автоматом, так и отдельного, то есть управлять только АКПП.

Рассмотрим преимущества внешнего и внутреннего размещения.

Внешнее размещение

Внешний тип модуля расположен снаружи автомата и двигателя в любом месте подкапотного пространства. Преимущество такого ЭБУ АКПП в том, что к нему легко подобраться, открутить, снять и сделать ремонт.

Внешнее расположение защищает процессор и микросхему блока управления от постоянного повышения температур, от попадания влаги внутрь. Такие блоки управления редко выходят из строя.

Минусы внешнего расположения в большом количестве проводов. Они тянутся от датчиков АКПП до электронного модуля. Могут быть погрызены крысами или кошками. В зимнее время дубеют и шлейфы могут сломаться от легкого прикосновения незадачливого водителя.

Внутреннее расположение

Внутреннее же расположение модуля АКПП дарит минимальное количество проводов. Но вместе с этим возрастает риск ЭБУ быть перегретым от высоких температур коробки передач. Хоть такие блоки управления защищаются производителем от перегрева за счет изготовления их из качественного, стойкого к температурам металла, постоянный нагрев все равно отрицательно влияет на электронный чип и микросхемы.

Во время ремонта к таким блокам управления трудно подобраться. Порой, бывает, приходится снимать и разбирать полностью автомат, чтобы перепаять схемы ЭБУ или просто поменять его.

А где у вас располагается мозг автоматической коробки передач? Напишите в комментариях.

Устройство блока управления

ЭБУ АКПП состоит из следующих элементов:

Блоки управления разных производителей различаются по количеству начинки, производительности «мозга» и другим параметрам. ЭБУ АКПП – это важная и самая хрупкая часть в машине. Любое сотрясение или перегрев, замыкание электроцепи могут привести к выходу из строя его и падению всей автомашины или АКПП в аварийный режим.

Вы уже ремонтировали модуль управления самостоятельно?

Причины выхода из строя ЭБУ автоматической коробки передач

Причиной выхода из строя ЭБУ автоматической коробки передач может послужить любой скачок напряжения. В этом случае автомобиль может встать в аварийный режим, переключение передач будет происходить невпопад или вообще машина остановится и не сдвинется с места.
