Daewoo Nexia F16D3 › Бортжурнал › Установка кондиционера. Часть 2/3

Дэу нексия bdc конд. 22a6652s 100. Дэу нексия bdc конд фото. Дэу нексия bdc конд-22a6652s 100. картинка Дэу нексия bdc конд. картинка 22a6652s 100. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

В предыдущей части разобрались с трубками, радиаторами и с компрессором.
Продолжаю вещать.
Ремень кондиционера 6463MC Gates
Ролик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Дэу нексия bdc конд. YkAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-YkAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка YkAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Молотком и головкой снял заводской подшипник. Ему на смену пришёл 6301DDUCM NSK

Дэу нексия bdc конд. FkAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-FkAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка FkAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Новый подшипник запрессовал болтом, гайкой и шайбами М12 от (защиты картера)

Дэу нексия bdc конд. VkAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-VkAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка VkAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Дэу нексия bdc конд. 9sAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-9sAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка 9sAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Дэу нексия bdc конд. QkAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-QkAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка QkAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Конкретно в схеме лачетти нас интересует, в какой по номеру пин ЭБУ соединяется датчик давления и кнопка включения кондиционера. Всё остальное уже протянуто к ЭБУ.
Итак:
№9 — сигнал на включение реле высокой скорости вентилятора. У всех нексий есть этот провод, ведущий к соответствующему реле.
№10 — сигнал на включение реле низкой скорости вентилятора. Провод проложен до соответствующего реле. Необходимо лишь поставить реле и подключить резисторы. О резисторах чуть позже.
№41 — сигнал на реле компрессора (идёт в салон на реле муфты компрессора), провод уже проложен с завода. Необходимо лишь поставить реле.
№52 — от кнопки включения кондиционера (Сине-белый провод, идет с самой кнопки и оканчивается в колодке «X2», которая находится за передней левой фарой. Надо проложить в ЭБУ к контакту №52 соответственно. В колодке ЭБУ нет пина для него, надо вставлять (о нём чуть позже)
№50 — сигнальный провод к ЭБУ от датчика давления. Его надо проложить от фишки датчика и до самого ЭБУ. В колодке ЭБУ нет пина для него. Фишка кондиционерного датчика давления аналогичная ВАЗовской фишке датчика положения дроссельной заслонки и имеет артикул АХ-315 Cargen. Аналогичый разьём имеет и ДПДЗ нексии.
№16 — провод массы к датчику давления. Тоже надо проложить. Но тут проще. Данный пин с проводом уже выходит из колодки ЭБУ и идёт к другому датчику. Подключаемся к проводу.
№20 — провод питания к датчику давления. Аналогично №16.

Дэу нексия bdc конд. e4AAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-e4AAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка e4AAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Итак, в колодку ЭБУ надо добавить два дополнительных пина. Методом многочисленных проб и ошибок подобрал пин от VAG N10335706, он более-менее походит в колодку, обеспечивает контакт.

Дэу нексия bdc конд. DkAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-DkAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка DkAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Но оригинал всегда лучше, поэтому vlad071 отправил мне целую колодку ЭБУ с этими пинами, теперь их у меня завались)) Спасибо тебе, Влад!

Дэу нексия bdc конд. 5sAAAgHv5OA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-5sAAAgHv5OA 960. картинка Дэу нексия bdc конд. картинка 5sAAAgHv5OA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Далее непосредственно проводка. Сопоставил свою переднюю косу и кондейную переднюю косу с разборки (первый тип расположения датчиков кондиционера).
Выкинул с донорской косы то, что касается кондейных датчиков и выключателя вентиляторов.
Добавил с донорской косы проводку для подключения резисторов (одинаково для всех нексий)
Добавил провода для второго вентилятора (параллельно с основным).
Добавил 3провода нужной длины с ВАЗовской колодкой на датчик давления.
Сине-белый провод с колодки Х2, который с кнопки включения кондея, продолжил в переднюю косу
Три провода с датчика давления и один провод с кнопки включения кондея вывел на 4-х контактную герметичную колодку.
Спрятал получившуюся косу в гофру.
Получилась вот такая вот косынька))

Источник

Daewoo Nexia N125 🙂 › Бортжурнал › Установка кондиционера. Электрика.

Дэу нексия bdc конд. 0YAAAgNRQeA 100. Дэу нексия bdc конд фото. Дэу нексия bdc конд-0YAAAgNRQeA 100. картинка Дэу нексия bdc конд. картинка 0YAAAgNRQeA 100. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

По механике — кондёр от N150. С установкой проблем никаких — все подходит как родной.

По электрике имеем родную проводку и полностью подкапотку от N150 с кондёром. В итоге понадобился только фарный жгут, который идет по переднему бамперу. Так же необходимо метра полтора провода 0,75 кв.мм. и несколько пинов- на блок управления двигателя и разъем рядом с ним (далее опишу).

Проводку по переднему бамперу используем полностью от N150 с двумя резисторами — оба вентилятора заработали как надо без лишних телодвижений.

Подключение компрессора кондиционера:

Дэу нексия bdc конд. VIAAAgO6NuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-VIAAAgO6NuA 960. картинка Дэу нексия bdc конд. картинка VIAAAgO6NuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Дэу нексия bdc конд. 5IAAAgO6NuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-5IAAAgO6NuA 960. картинка Дэу нексия bdc конд. картинка 5IAAAgO6NuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Датчик давления хладагента. Проводка идёт от бамперной в районе правой фары.

Дэу нексия bdc конд. tIAAAgO6NuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-tIAAAgO6NuA 960. картинка Дэу нексия bdc конд. картинка tIAAAgO6NuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Провода от датчика идут на разъём, который отсутствует у N100. Этот разъем нам тоже оказался без надобности. Нужен только разъем на сам датчик с проводами. отрезаем его под корень от 8-пинового разъема.

Дэу нексия bdc конд. 9IAAAgO6NuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-9IAAAgO6NuA 960. картинка Дэу нексия bdc конд. картинка 9IAAAgO6NuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Схема климата N100, вроде бы с 8-клапанным мотором. Для понятия принципа очень полезна:

Дэу нексия bdc конд. 6MAAAgMHNuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-6MAAAgMHNuA 960. картинка Дэу нексия bdc конд. картинка 6MAAAgMHNuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Схема A15MF. Только номера разъемов ну никак не от моей машины:

Дэу нексия bdc конд. 6iAAAgMHNuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-6iAAAgMHNuA 960. картинка Дэу нексия bdc конд. картинка 6iAAAgMHNuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Дэу нексия bdc конд. miAAAgMHNuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-miAAAgMHNuA 960. картинка Дэу нексия bdc конд. картинка miAAAgMHNuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Но нашли начало в подкапотке, изучили схемы. Лезем в салон.
Необходимо установить реле кондиционера. Миниатюрное, «от Приоры» (как мне преподнесли его в магазине)

Дэу нексия bdc конд. 04AAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-04AAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка 04AAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Остальное в блоке предохранителей присутствует и доходит до разъема в ногах пассажира рядом с блоком управления двигателя:

Дэу нексия bdc конд. 7EAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-7EAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка 7EAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Фиолетовый провод на A10 присутствует, а коричневый на D5 доходит до разъема а в ответной части его нет. расположен рядом с фиолетовым:

Дэу нексия bdc конд. C4AAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-C4AAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка C4AAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

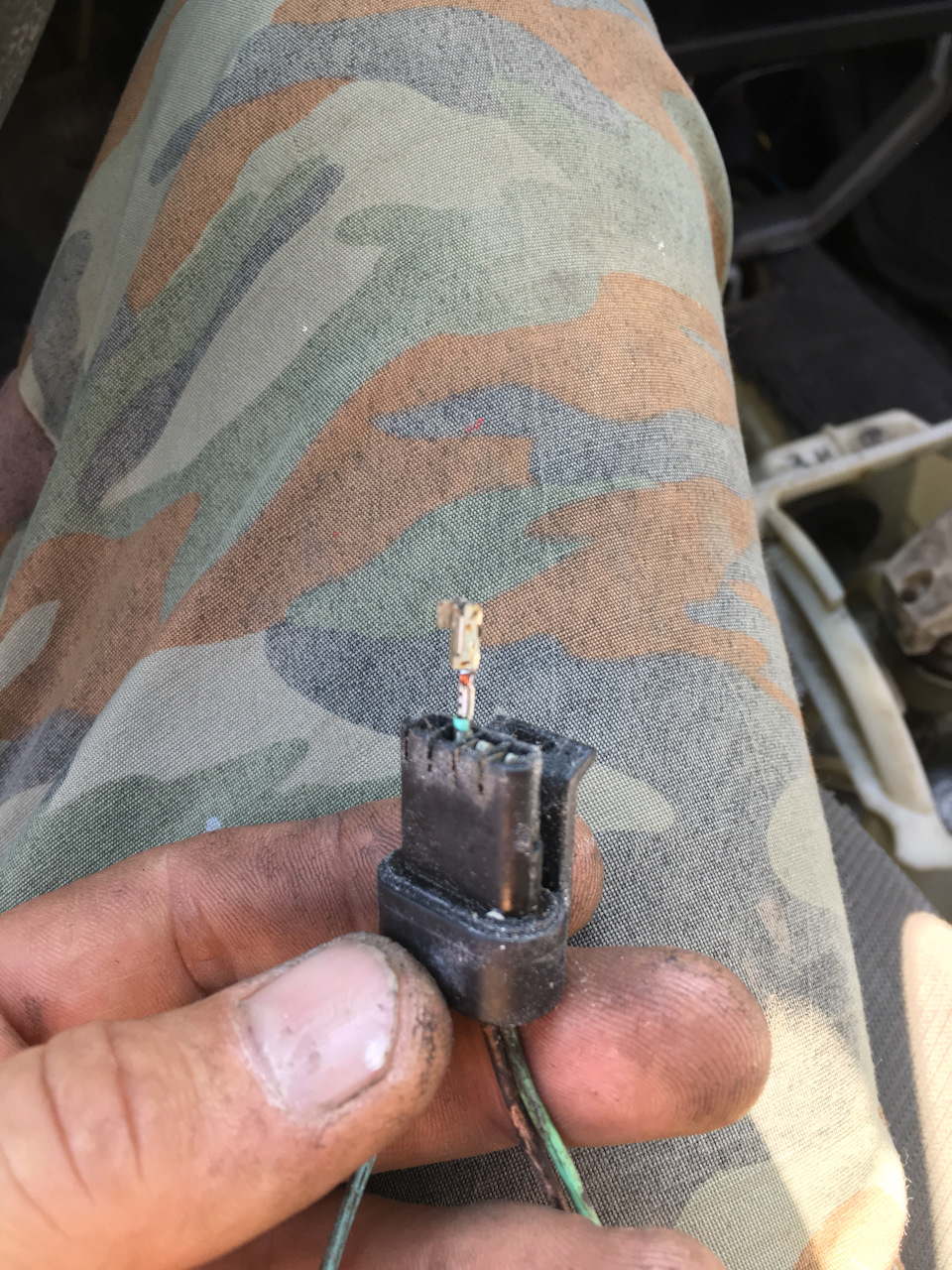

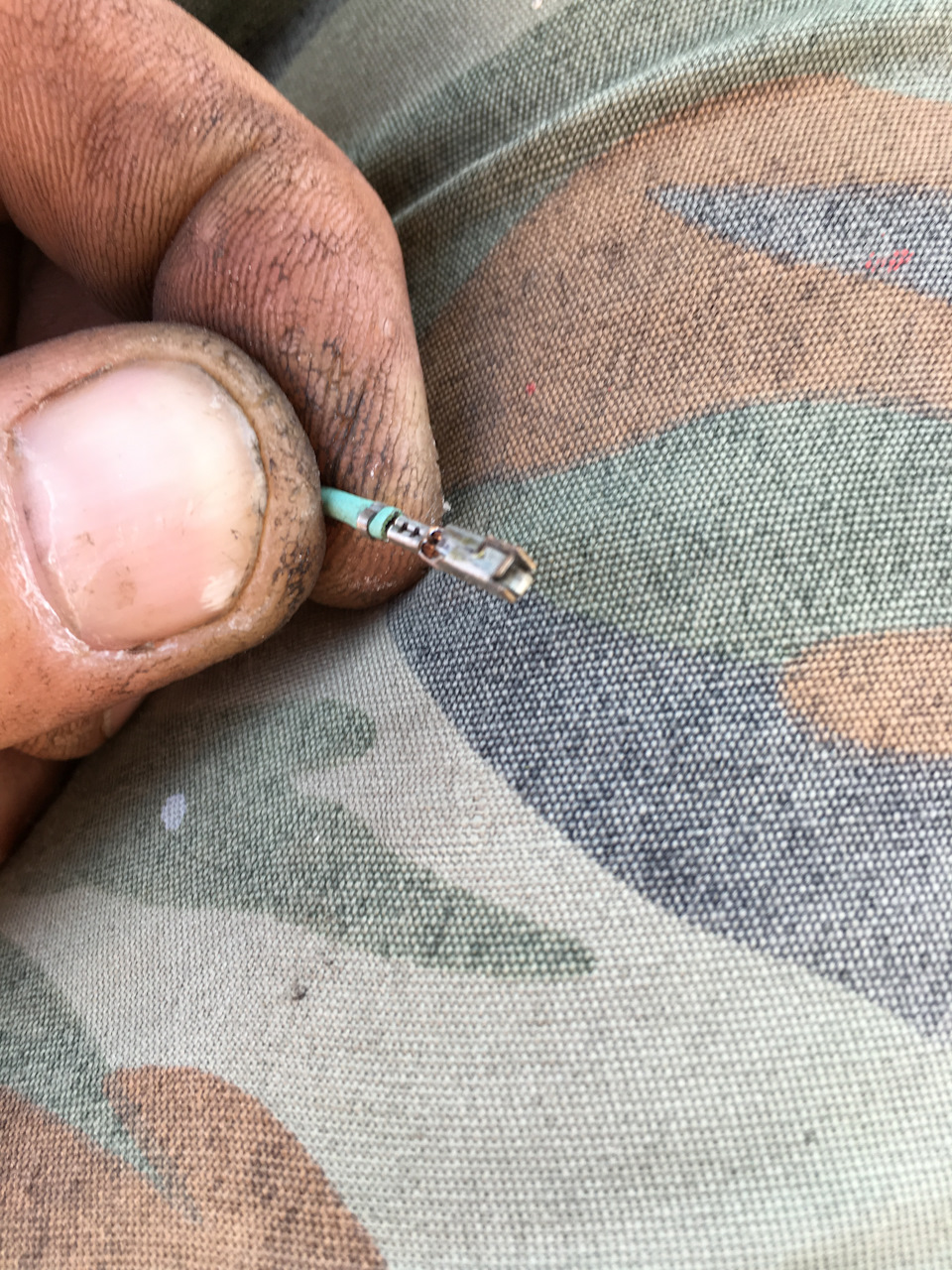

Добавляем недостающий пин и доводим его до D5. Пины использовал в данном разъеме от донора с N150, в разъеме блока управления двигателя подобрал от какого-то разъема — немного не подходит, но приложив некое усилие воли вполне нормально садится. Надо только откусить торчащие усики

Дэу нексия bdc конд. ykAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-ykAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка ykAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

Дэу нексия bdc конд. qkAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-qkAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка qkAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

На данном этапе можно уже провести первые испытания на заглушенном двигателе — включаем кнопку кондиционера и на D5 должно появиться +12В. У меня БКК что-то зачудил (либо у вас нет блока климата с кондиционером) и не выдал заветное напряжение (опять надо вскрывать, скорее всего транзистор помер). В этом случае ставим на разъем климата перемычку

Дэу нексия bdc конд. WkAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-WkAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка WkAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

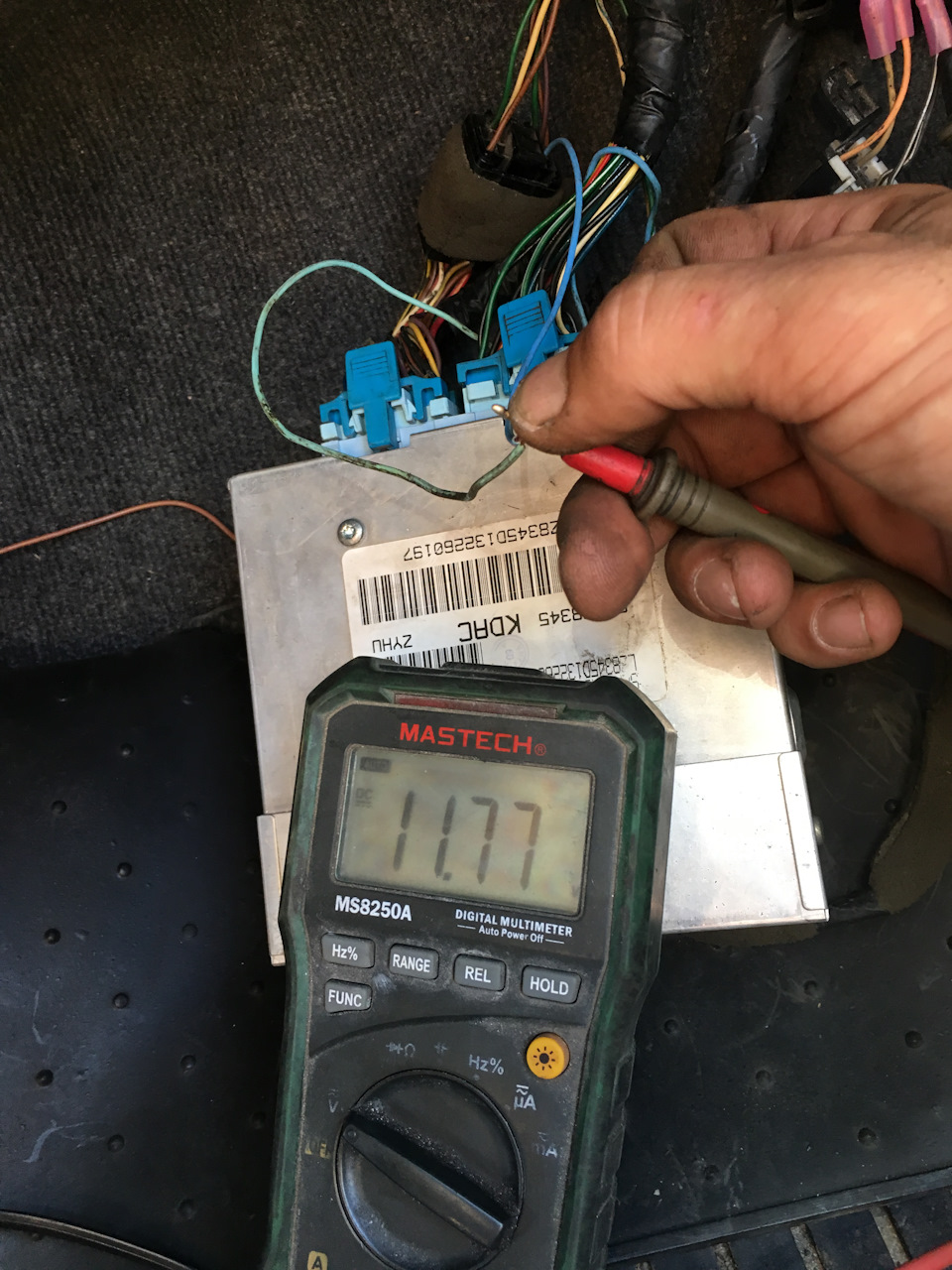

Но предположим, что блок климата у нас работает как надо, в этом случае имеем заветные +12В (ну, примерно :))

Дэу нексия bdc конд. 6kAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-6kAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка 6kAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

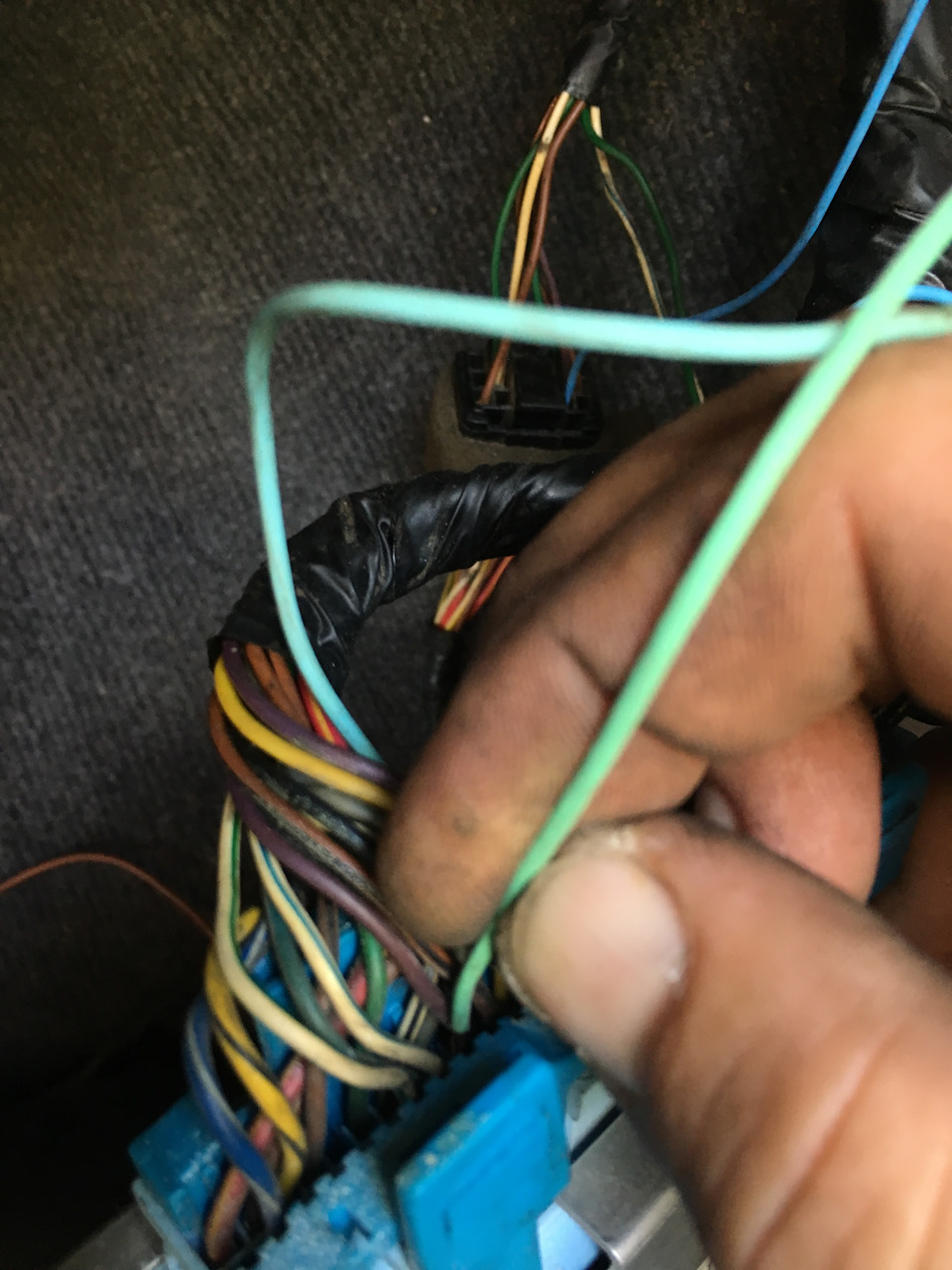

Далее проверяем как срабатывает муфта кондиционера. Для этого замыкаем на массу контакт A10

Дэу нексия bdc конд. ekAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-ekAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка ekAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

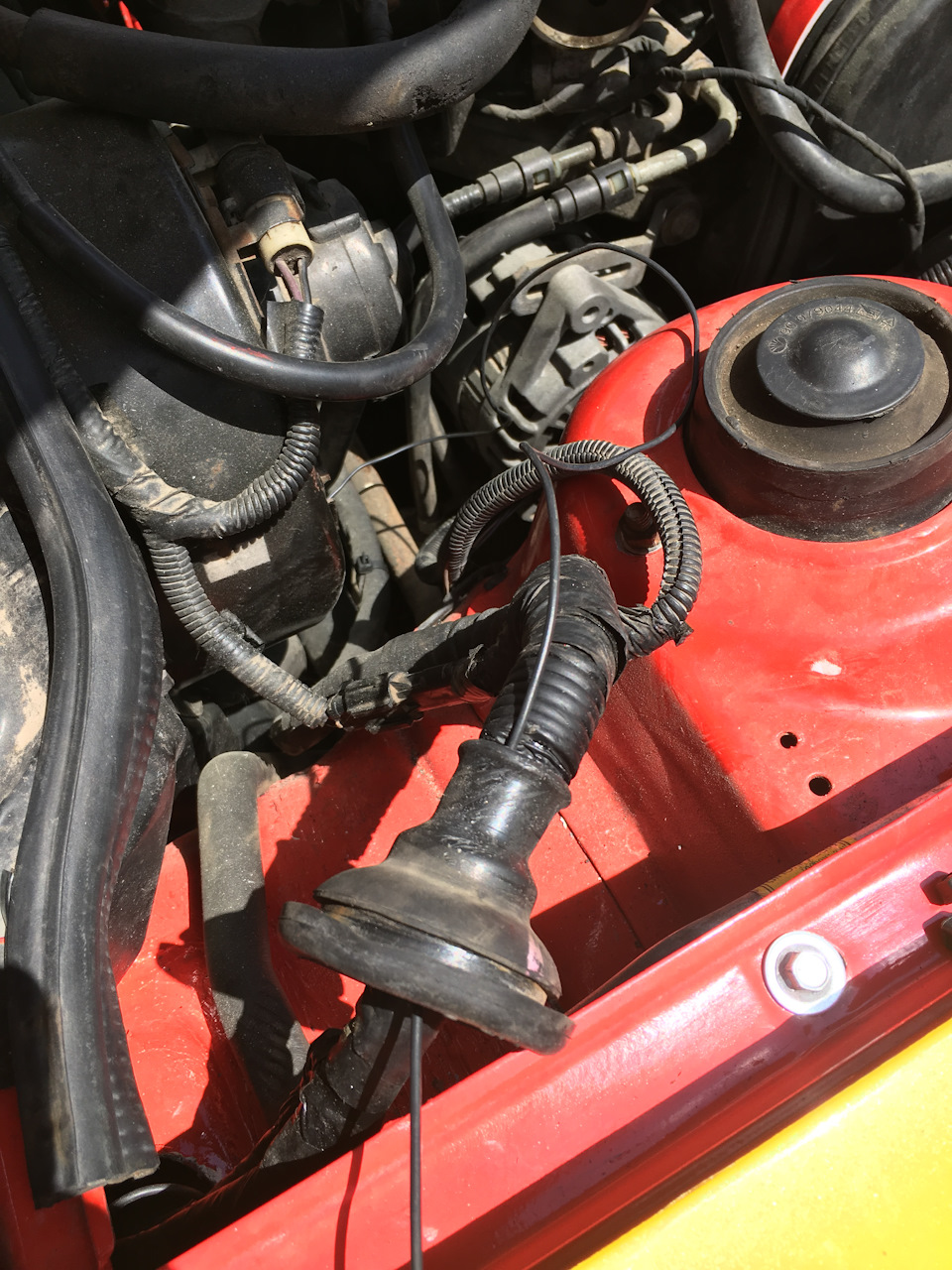

Остается подключить датчик давления хладогента. Питание датчика возьмем от резистора СО (как раз рядышком находится), необходимо только сигнальный провод дотянуть до контакта D11 блока управления двигателя

Дэу нексия bdc конд. oUAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-oUAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка oUAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

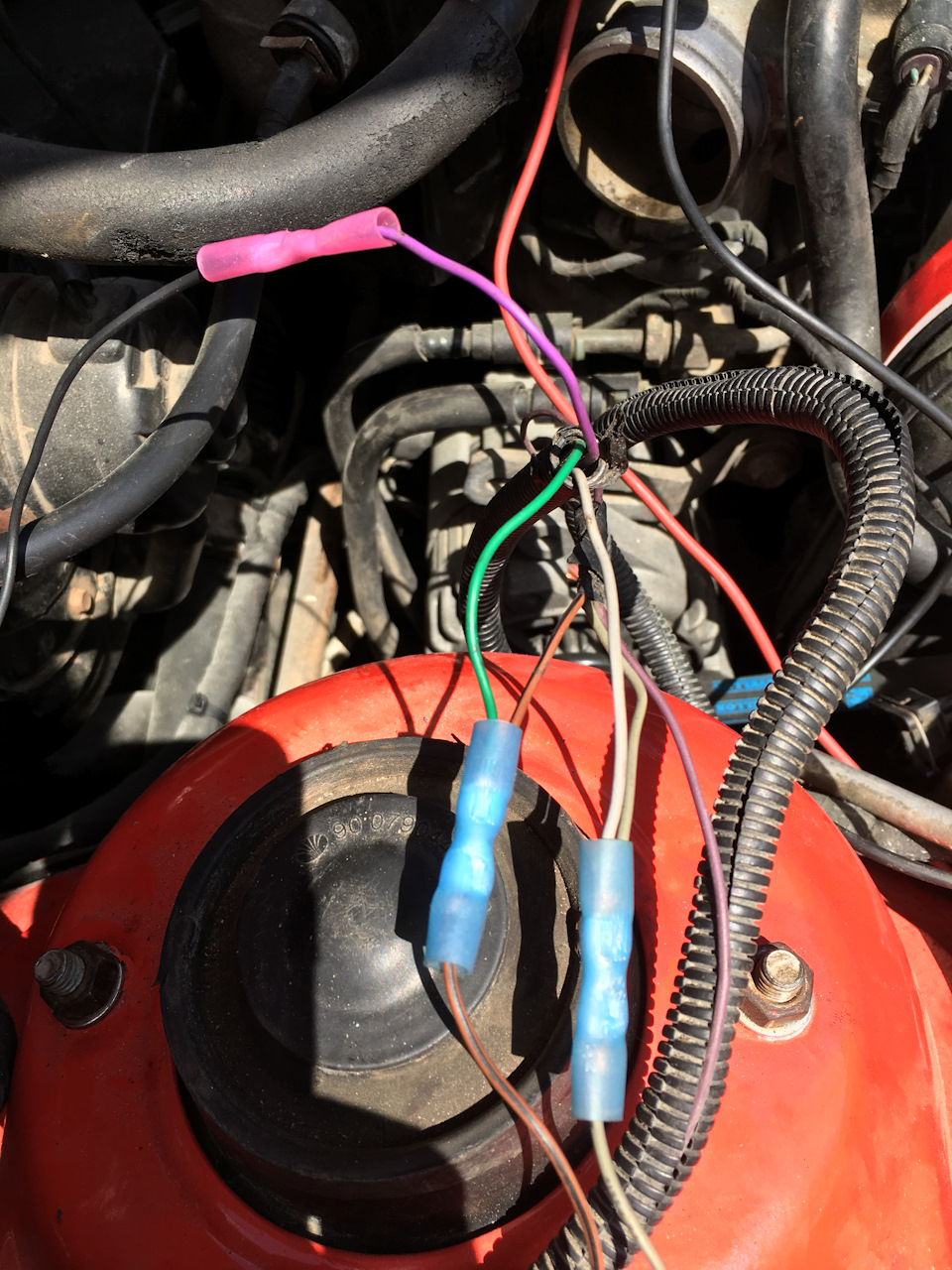

Зеленый провод датчика давления подключаем к коричнево-черному RCO, серый к серому, а фиолетовый тянем в салон

Дэу нексия bdc конд. HkAAAgLgDuA 960. Дэу нексия bdc конд фото. Дэу нексия bdc конд-HkAAAgLgDuA 960. картинка Дэу нексия bdc конд. картинка HkAAAgLgDuA 960. В предыдущей части разобрались с трубками, радиаторами и с компрессором.Продолжаю вещать.Ремень кондиционера 6463MC GatesРолик натяжения ремня с разборки был уставшим. Покупать новый- слишком просто. Поэтому меняем подшипник в ролике)

При включении зажигания и чуть заправленной системе показания с датчика были в районе 0,6В.

Но вот и все. Можно запускать и наслаждаться щастьем )))
