Дэу нексия освещение бардачка
Daewoo Nexia › Бортжурнал › Да будет свет…в бардачке
Пришла осень, темнеть стало рано и пытаясь найти ручку в бардачке обратил внимание что нет у меня подсветки…а читал на форумах что на GLE подсветка бардачка присутствует!
Открыл бардачок плафон есть, достал его…лампа тоже есть…Хм…

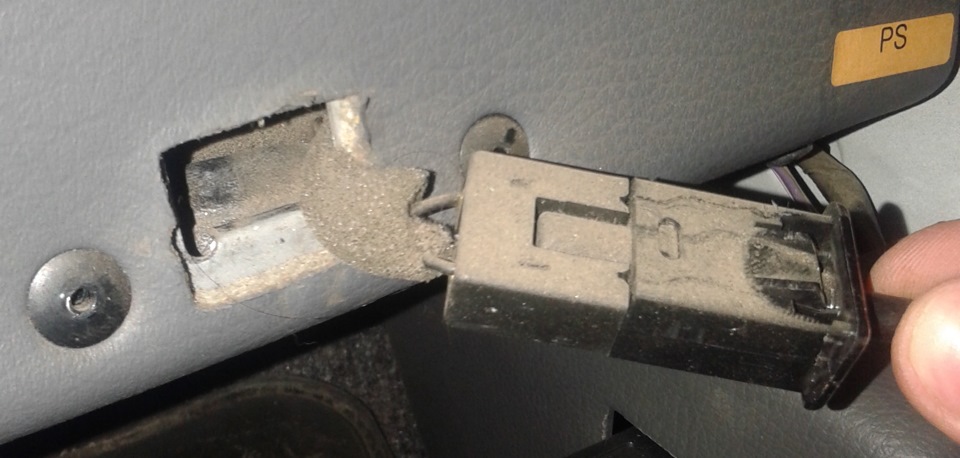

Начинаю снимать бардачок, для начала отсоединяю пластиковый жгутик…состыковываем паз и снимаем
После того как снял жгутики, бардачок «отогнулся» больше…просунув руку за него, нащупал концевик немножко помучал его и лампа загорелась…

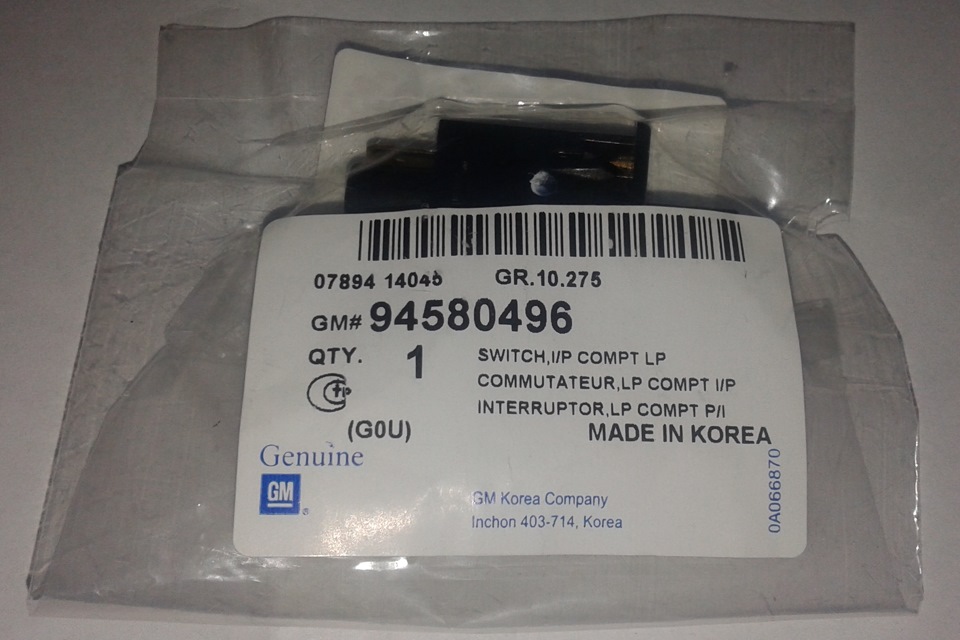

Заказал концевик:

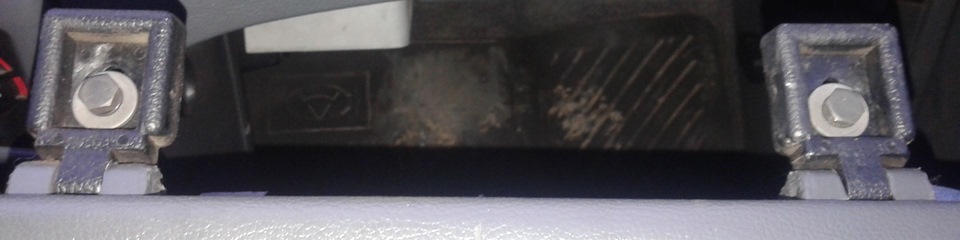

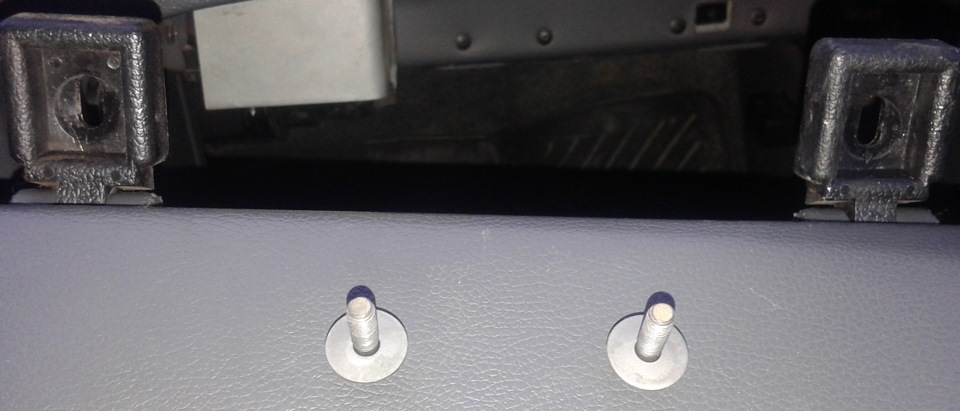

Снял бардачок, выкрутив два болтика:

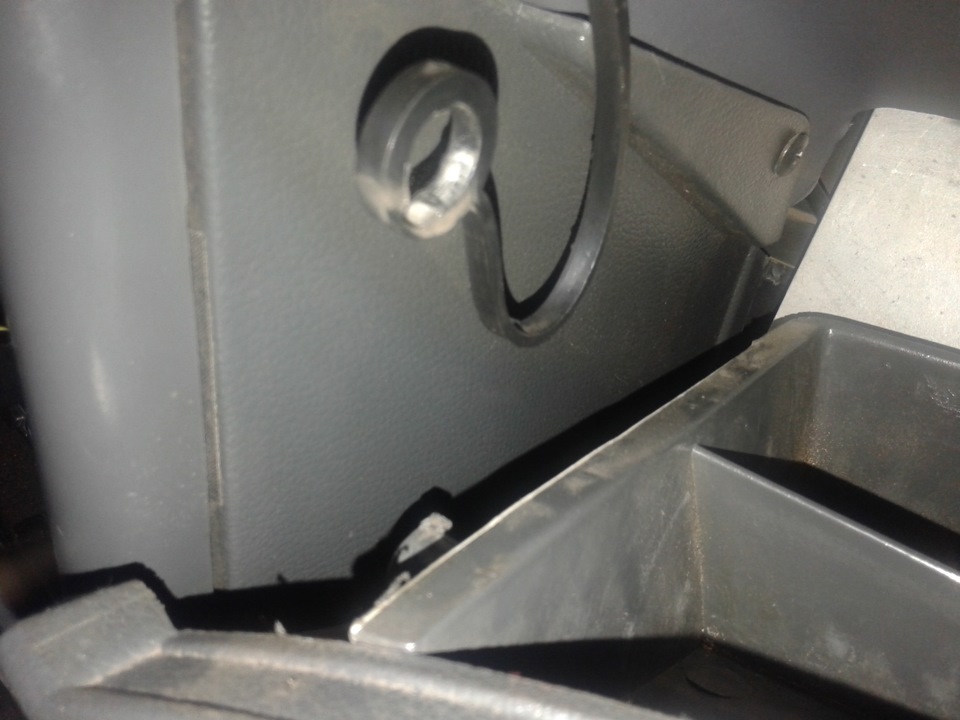

Увидел кнопочку концевика, поддел сам концевик отверткой и достал его:

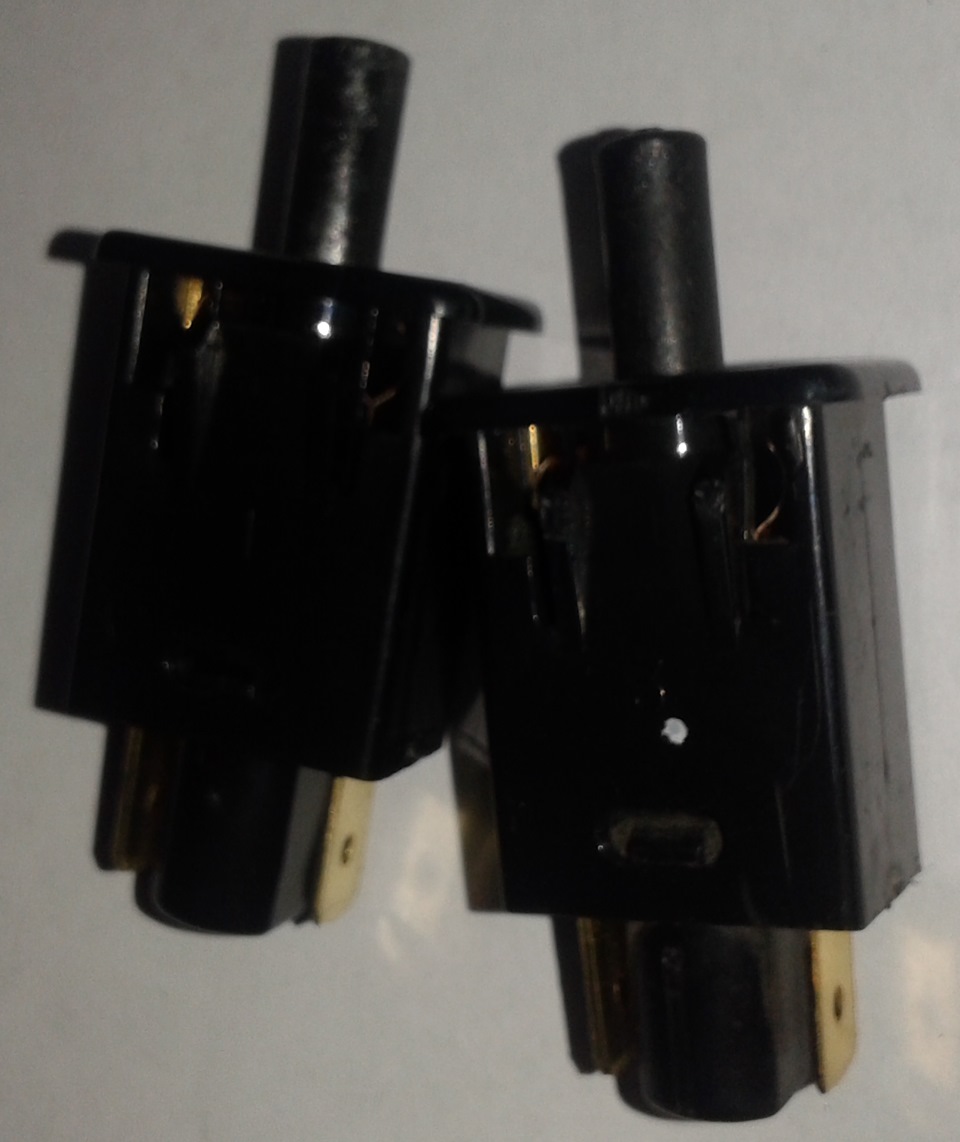

Отсоединил клемму, разобрал концевик почистил, и он работает…пружинка разболталась, поставить можно, но я все равно купил новый:

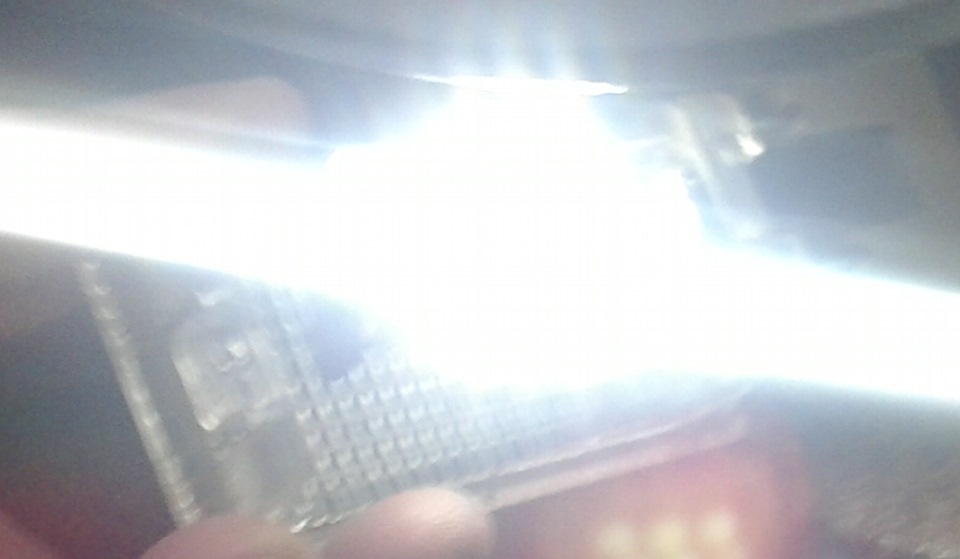

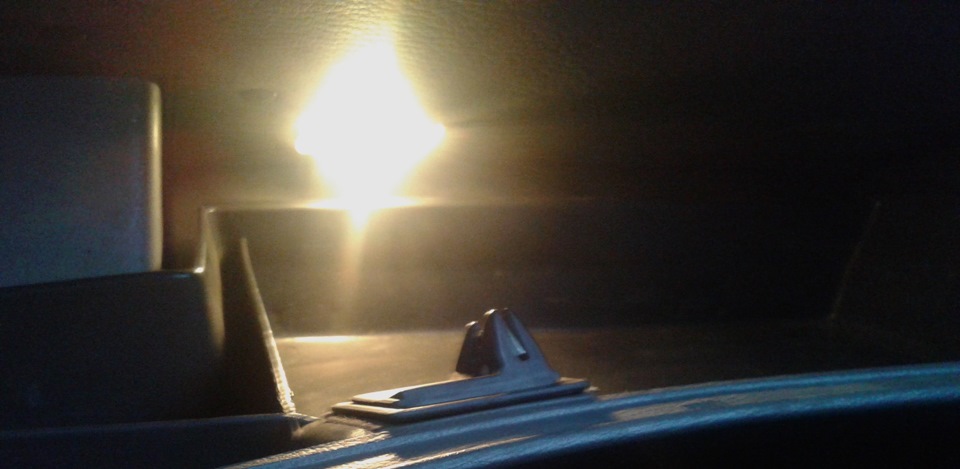

Подключил концевик к клемме и свет загорелся!
Собрал все в обратном порядке

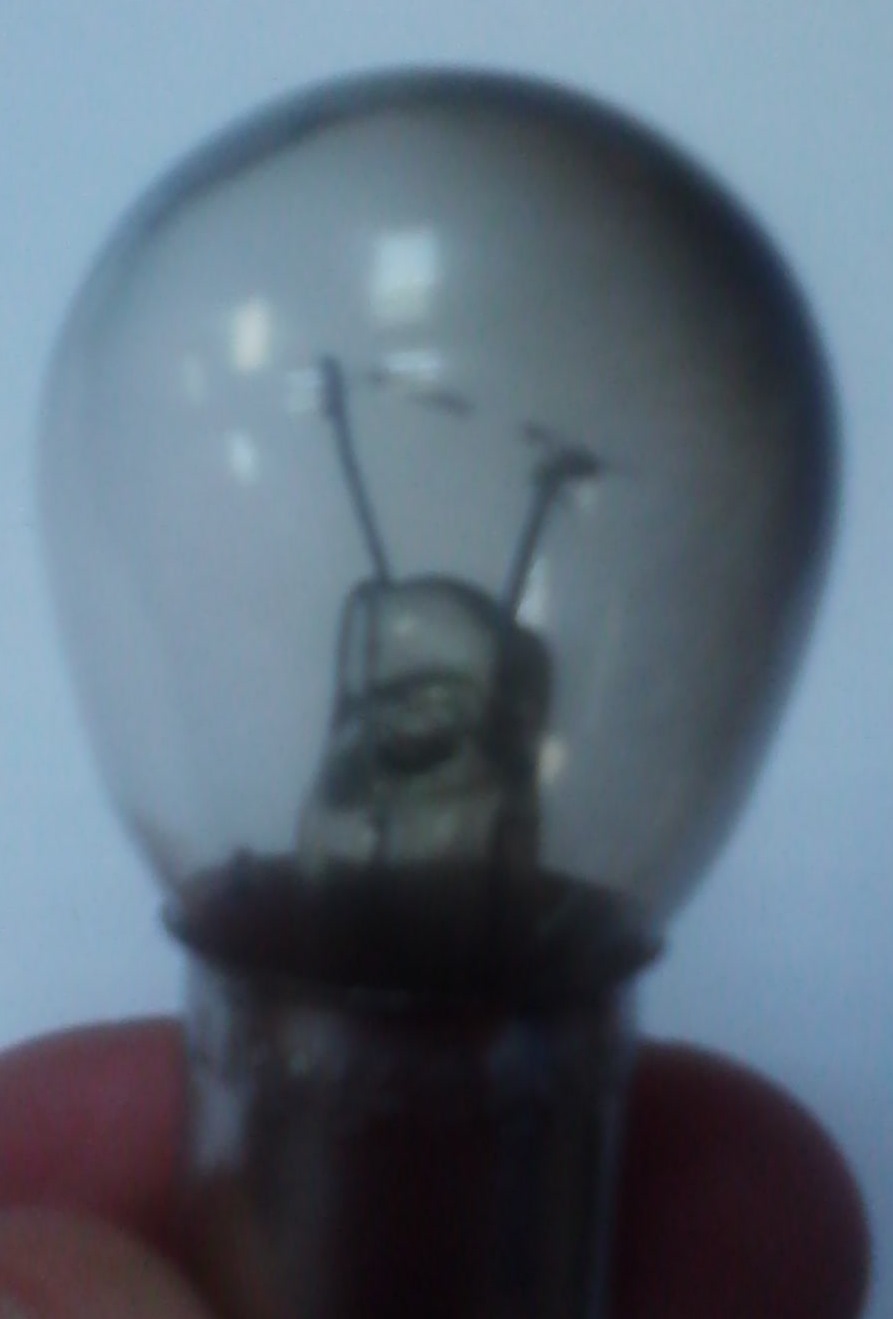

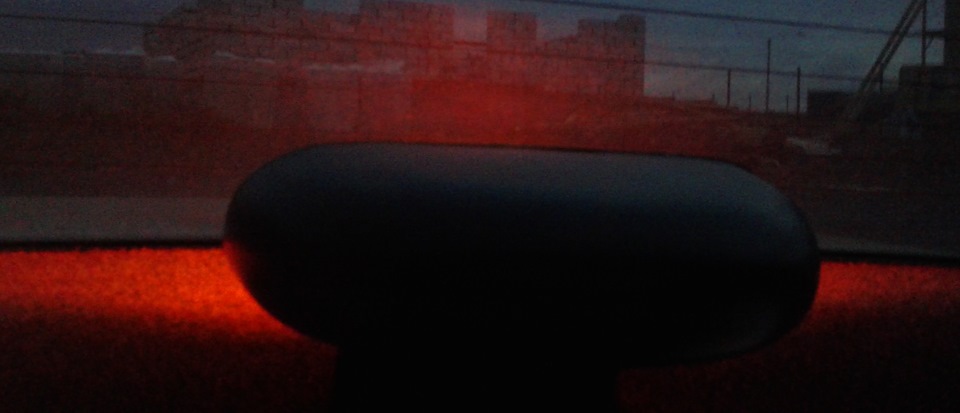

И тут меня осенило…как это я целый год (а прошел уже год с покупки машины) ездил без подсветки…тут же задумался где ещё она может быть…и оказалось что свет не горит ещё в багажнике и в салонном стоп сигнале…лампы там просто лопнули.
Свою невнимательность списал на рождение дочурки (машинку покупали собственно, чтобы отвезти любимую в роддом, забрать её оттуда и малышку по больничкам возить если далеко), ну и последующие о ней заботы. Ей кстати вот-вот будет годик, из автолюльки она выросла и мы купили ей автокресло:
Ссори отклонился от темы…Купил, поменял лампочки…езжу почти довольный, светом в багажнике недоволен…буду ставить светодиодную ленту, ну это уже в продолжении «Да будет свет 2»
Концевик бардачка — 42 рубля
Лампочка в стоп сигнал — 8 рублей
Ламочка светодиодная в багажник — 32 рубля
Daewoo Nexia NEX_и_Я › Бортжурнал › №10 Подсветка бардачка
Такое проделывает каждый у кого в бардачке нет лампочки. Тем более, что установочные места предусмотрены.
Снимем крышку бардачка.
Берём родной концевик (номер 94580496)

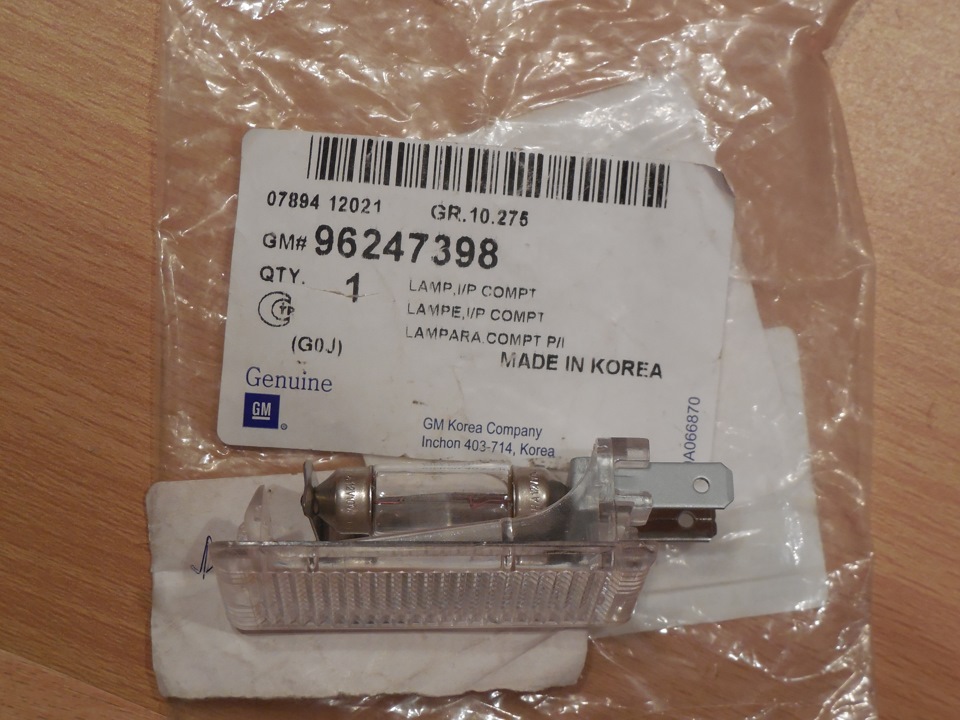

Плафон освещения багажника (номер 96247398)
Тянем проводку от плафона освещения, ставим всё на место. Да будет свет!
Daewoo Nexia 2010, 80 л. с. — электроника
Машины в продаже
Daewoo Nexia, 2007
Daewoo Nexia, 2011
Daewoo Nexia, 2015
Daewoo Nexia, 2012
Комментарии 16
а как снял бардачок
А провода как тянул?) Обшивку потолка снимал?)
Нет, там так можно просунуть.
А схемы подключения концевика и лампы не осталось? А то тупняк…
Да там как бы все просто. «+» от плафона, «-» на кузов, в разрыв минуса ставим концевик.
Мне и от простой лампочки света хватает, а вот в багажник ленту наверно пора приклеить.
просто лампочки не было а лента есть вот и ленту приклеил.
От плафона на потолке, там постоянные и плюс и минус.
я так понял что подсветка бардачка есть только в GLE?
По-моему, только в ней, но места для крепления присутствуют везде.
Уроды из за 100 рублей на заводе что плафон не поставили озолотятся типа… Корейцы такого не практиковали.
Здесь 100, там 100, так и уменьшают бюджет.
Подсветка бардачка нексии
Изначально на нексию завод-изготовитель не устанавливает подсветку бардачка. В темное время суток бывает довольно сложно что-либо найти в бардачке, салонного освещения явно не хватает.
В верней части бардачка (та, что несъемная) прорезаем ножом отверстие по размеру лампы освещения. Ничего сложного в этом нет, занимает буквально 4-5 минут при аккуратной работе.
Вставляет лампу в полученное отверстие
Со стороны вещевого кармана собираем электрическую часть нашей подсветки. Питание подсветки бралось от прикуривателя
Собираем бардачок. Результат виден на фото, в вечернее и ночное время все выглядит намного лучше.
Расположение плафона освещения можете выбрать по вкусу, я лично выбирал так, чтобы он еще хорошо освещал два кармашка в левой части бардачка
Метки: подсветка бардачка на нексии, подсветка на нексию своими руками
Комментарии
#15
viktorivanovih
25.12.2015 23:20
а у меня была подсветка в стандартной комплектации
#14
zep3
06.12.2012 19:30
А разве при подключении к прикуривателю(я имею ввиду +) лампочка будет загораться когда не включено зажигание? В том смысле что пока зажигание выключено лампочка не горит, т.к напряжение на прикуриватель не идёт. Лично у меня так, и вроде на всех дэо так. Так что надо искать другое место для подключения +
#13
Skamall
13.06.2012 20:38
Цитирую pinker88:
Там если засунуть руку под планку, на которую сам бардачок крепится, то нащупывается жгут проводов в паралоне. Он крепится к этой планке двумя хомутами пластиковыми. Так вот как раз этими двумя хомутами и прихвачены два разъема для плафона и концевика.
Фонарь в бардак снял с багажника,точно в имевшуюся прорезь.концевик дверной.за зад.стенкой ящика есть отверстие,так концевик в него встает без крепежа.питание от пост.+ радио.
#12
vad572
13.06.2012 19:31
Цитирую aleks0480:
у меня тож был вырез под плафон, но проводов не нашел, пришлось тянуть…на концевик поставил к.в. сигналки для капота за 35 рэ.
Там если засунуть руку под планку, на которую сам бардачок крепится, то нащупывается жгут проводов в паралоне. Он крепится к этой планке двумя хомутами пластиковыми. Так вот как раз этими двумя хомутами и прихвачены два разъема для плафона и концевика.
#9
monstermgn
22.12.2011 22:53
Цитирую Василий_Орск:
Хочу поделиться увиденным. Снял бардачок и обнаружил, что у нас уже есть штатное место и под плафон и под концевик бардачка. Самое приятное, что и разводка тоже есть — нашупал два разъема: один на плафон, второй на концевик. Причем плафон точно такой же как в багажнике. Вот номер концевика по экзисту 900 335 10.
у меня тож был вырез под плафон, но проводов не нашел, пришлось тянуть…на концевик поставил к.в. сигналки для капота за 35 рэ.
#8
pinker88
06.12.2011 16:23
Хочу поделиться увиденным. Снял бардачок и обнаружил, что у нас уже есть штатное место и под плафон и под концевик бардачка. Самое приятное, что и разводка тоже есть — нашупал два разъема: один на плафон, второй на концевик. Причем плафон точно такой же как в багажнике. Вот номер концевика по экзисту 900 335 10.
#7
maksviktorovich
05.09.2011 03:56
еще раз спасибо!на выходных воплотил в жизнь!поставил диодную лампочку-светит на пол салона!
#6
G-MaXx
30.08.2011 14:09
Схема соответствует материалу, но вообще принципиально нет разницы. У прикуривателя найти плюс достаточно просто — он питает центральный контакт прикуривателя (который находится по центру).
#5
maksviktorovich
30.08.2011 04:35
Цитирую Nexia-FAQ:
+12 В берется от прикуривателя, идет на плафон освещения. Второй провод от плафона освещения идет через выключатель на массу (кузов), под любой болт. В принципе, можете оба провода от прикуривателя вести, если массу с кузова не хотите брать.
спасибо большое за схему!может это конечно опечатка но на схеме +12 идет через выключатель!а еще-по цвету проводов кт идут на прикуриватель можно понять какой из них +12??или индикатором можно только определить?огромное спасибо за помощь!!
#4
G-MaXx
29.08.2011 15:10
+12 В берется от прикуривателя, идет на плафон освещения. Второй провод от плафона освещения идет через выключатель на массу (кузов), под любой болт. В принципе, можете оба провода от прикуривателя вести, если массу с кузова не хотите брать.
#3
maksviktorovich
29.08.2011 06:34
дорогие друзья,помогите пожалуйста!в электрике полный ноль!купил кнопку-выключатель и не могу понять как собрать схему!как я понимаю надо тянуть два провода-плюс и минус(хотя автор почему то пишет что провод использовал одножильный)!на кнопке 2 контакта куда придут эти провода от прикуривателя а на лампу от кнопки откуда цепляться??заранее извиняюсь за недопонимание схемы!спасибо!
