Daewoo Nexia перлаМутная #2 › Бортжурнал › Улучшение управления стеклоочистителями

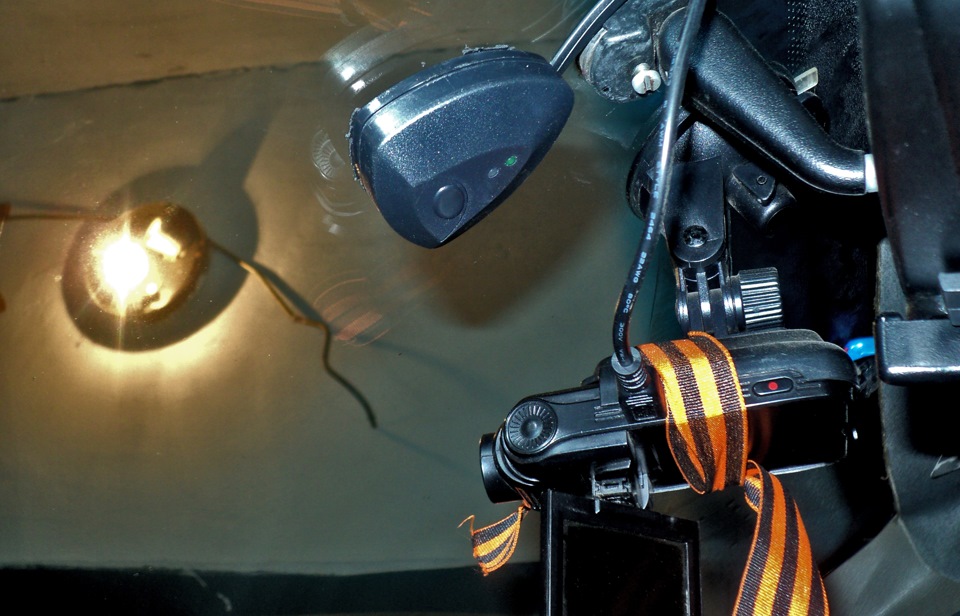

Установил Датчик дождя ДДА-25
Давно хотел и вот подвернулась возможность. Знакомый продал машину, датчик остался, купил у него(пробег 2 месяца). С установкой проблем ни каких, тем более что опыт уже был, на нексию знакомого его устанавливал тоже я.
Приклеить датчик в зону очистки, протянуть провод до монтажного блока, установить реле, всЁ.
Делов на 10минут
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.

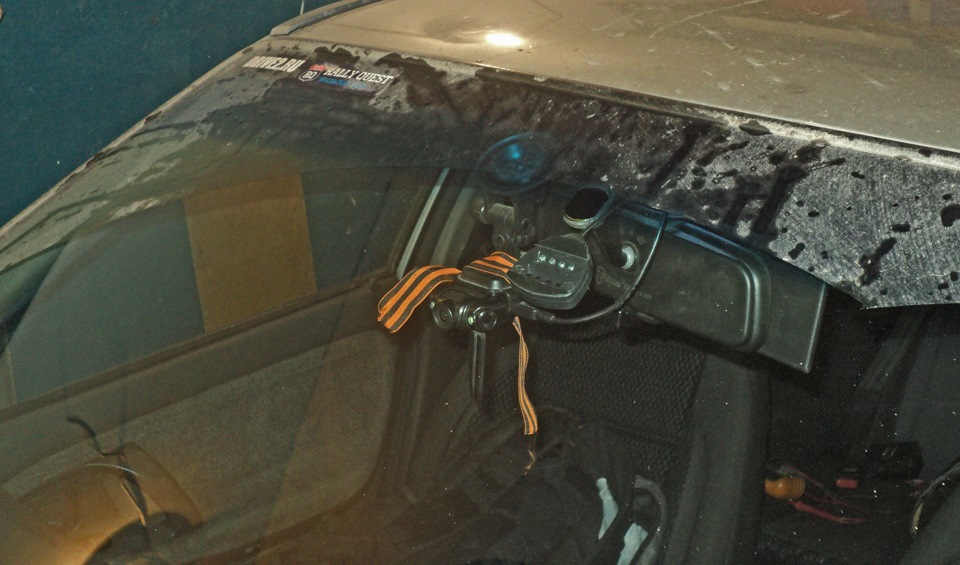

Я его не вижу, его закрывает зеркало, кабель канала как у Serega2308 нету.
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.
Реле дда-25, устанавливается вместо штатного реле
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.
Записал пример работы, просто поливаю из бутылки
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.

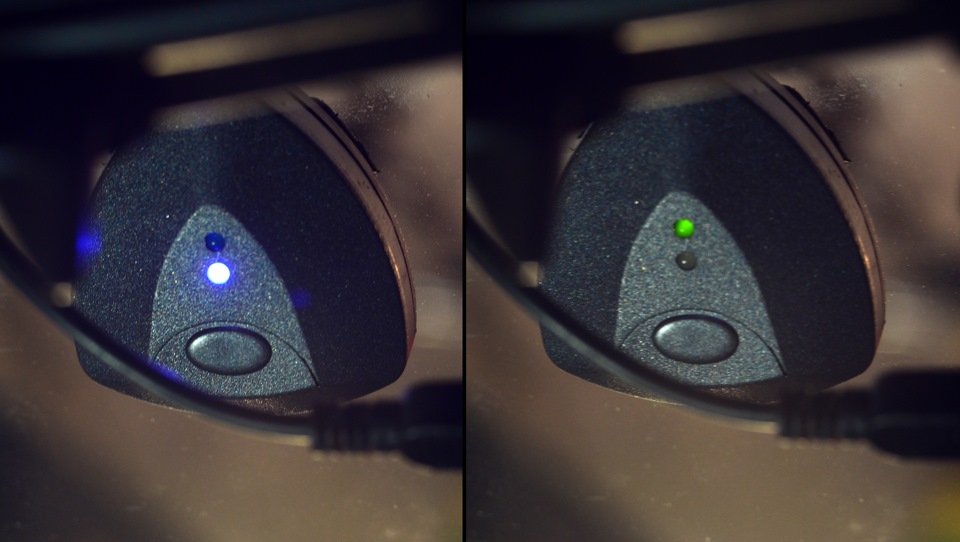

Впечатления от работы хорошие.
Плюс к безопасности, попадал в такую ситуацию когда из под попутного авто вылетает куча как правило грязной воды и на несколько секунд(пока среагируешь) остаешься слепым на дороге.
Так же при включении стеклоомывателя 2 взмаха а не 4 как в стоке.
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.
При установке Датчика дождя ДДА-25 не функционирует режим стандартного регулятора паузы!
Есть более продвинутый датчик ДДА-25.02 В котором реализована эта функция. Также в ДДА-25.02 при включении омывателя после двух взмахов через некоторое время происходит ещё один взмах, для того чтобы очистить каплю которая иногда появляется в пересечении места очистки правой и левой щетки.
P.S. Имеет такой побочный эффект как срабатывание на свет, особенно в вечернее время, бывает срабатывает на каждый фонарный столб что прям раздражает
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.
Вариант Второй.
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.

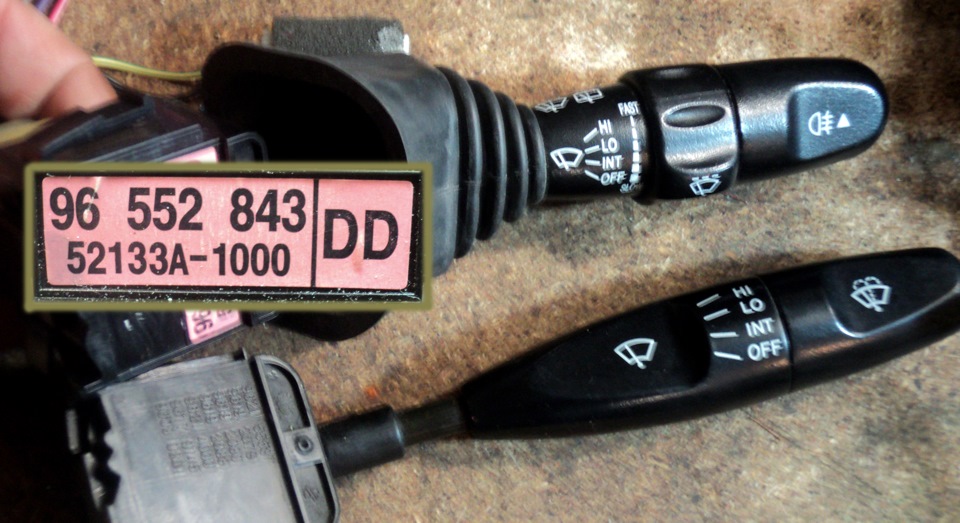

Родной переключатель (продам 3штуки)
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.

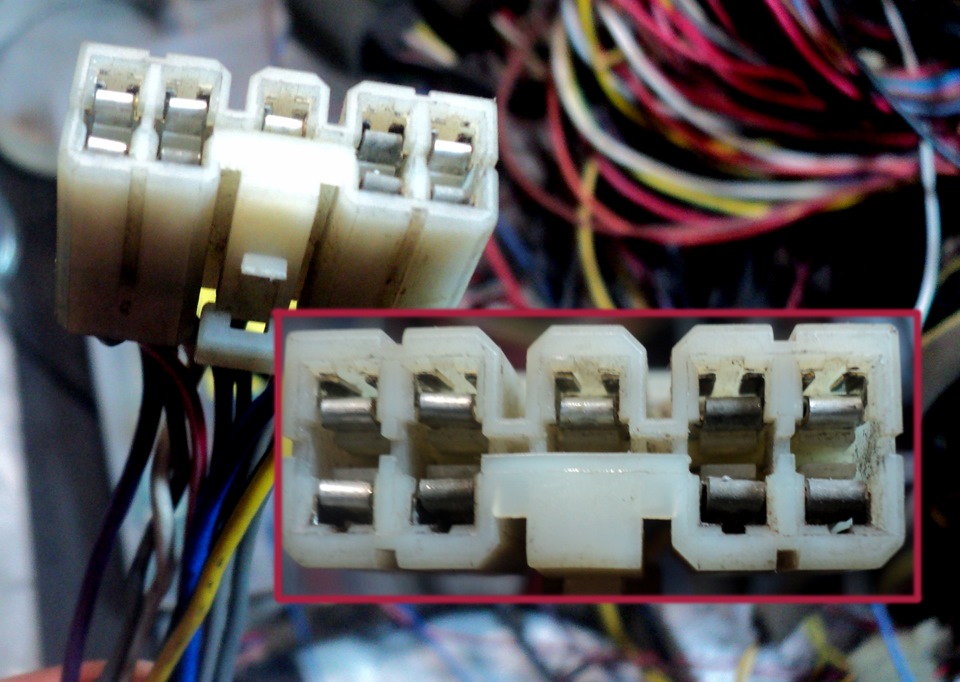

Разъема у меня не было но полазив по разборке быстро нашел, и нашел причем наш родной)))
1:1 подходит разъем от блока ЭСП нексии, добавить только 1 контакт и все.
Перепаял контакты под родные цвета
.ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl…ιllιlι.ιl.

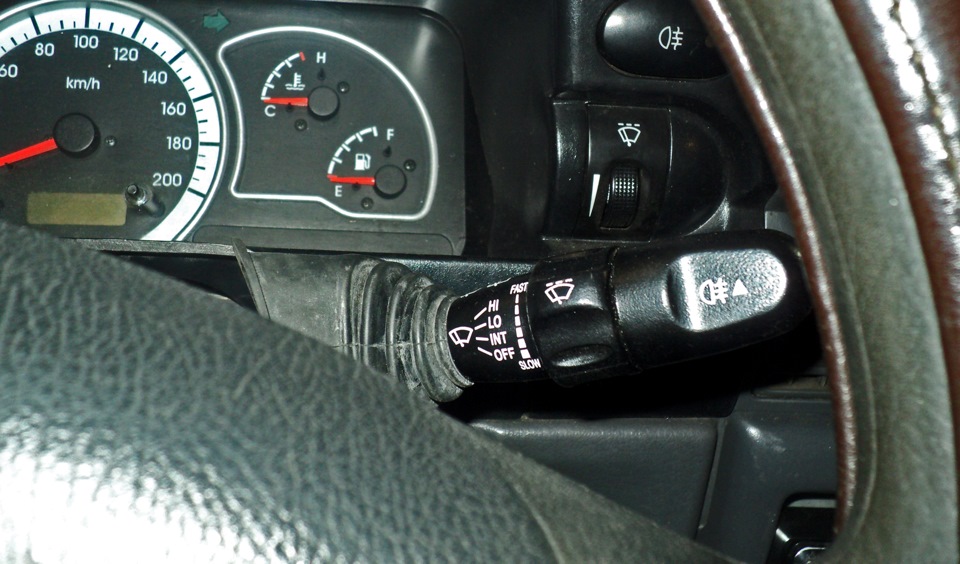

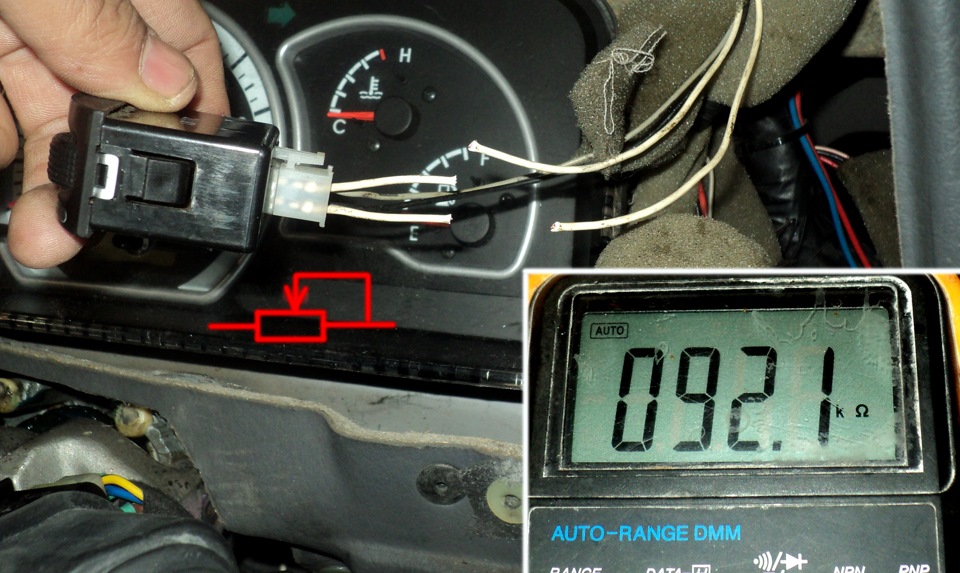

Регулятор паузы, отрезал, нарастил, установил свой разъём на подрулевом
Распиновка
Lacetti———Nexia——-Цвет провода(Nexia)——Назначение
А1——————задний стеклоочиститель—можно подключить омыватель
А2——————омыватель заднего стекла—-пустой
А3— Замкнуть с А8— питание на А1, А2, А3
А4—W— Красно-Белый— Омыватель ветрового стекла
А5—53—Серый—1я скорость стеклоочистителя
А6—53е—Красно-зеленый(в действительности — Серый)— силовой провод на реле(прерывистый режим)
А7—J(1)—Коричневый—Прерывистый режим(слаботочный, управление)
А8—53а—Белый—Питание+12
А9—53b-—Фиолетовый—2я скорость стеклоочистителя
В1-В2—сопротивление регулятора паузы
В3-В4—Выключатель задних ПТФ (без фиксации)
По поводу пластика — ещё не готов, даже не знаю когда закончу…
Всем добра, жмите кнопочки…
