Дэу нексия регулировка кулисы коробки передач
На протяжении всего времени с покупки, иногда приходилось пользоваться двойным выжимом сцепления, ибо то 1-я, то 2-я передача не втыкалась, к тому же появился дребезг отдающий в рычаг КПП. Этот дребезг появлялся на нейтрале при газе на 2500 оборотах и особенно на 2-й и 4-й передаче. Пропадает, если положишь руку на рычаг кпп, немного отводя его в сторону включения передачи. Все это жутко бесило, особенно когда нужно резко ускориться со светофора.
Открыл мануал, и стал разбираться. Выяснилось, что в ее устройство входит куча пластиковых элементов, которые постепенно изнашиваются и так же изнашивается металлический штифт соединения вилки кулисы с вилкой механизма переключения передач, да и сама вилка может постепенно набрать выработку.
В экзисте заказал:
General Motors 90129204 Сальник тяги коробки передач 1 шт. — 56 р.
General Motors94530002 Кольцо стопорное 2 шт. — 66 р.
General Motors94535807 Фиксатор вилки механизма переключения передач 1 шт. — 51 р.
General Motors94535807 Фиксатор вилки механизма переключения передач 1 шт. — 51 р.
General Motors 94580787 Рычаг механизма выбора передач 1 шт. — 619 р.
General Motors 96182212 Болт с двухгранной головкой 1 шт. — 161 р.
General Motors96298951 Прокладка механизма коробки передач 1 шт. — 297 р.
General MotorsS39 100 01 Втулка тяги коробки передач 2 шт. 616 р.

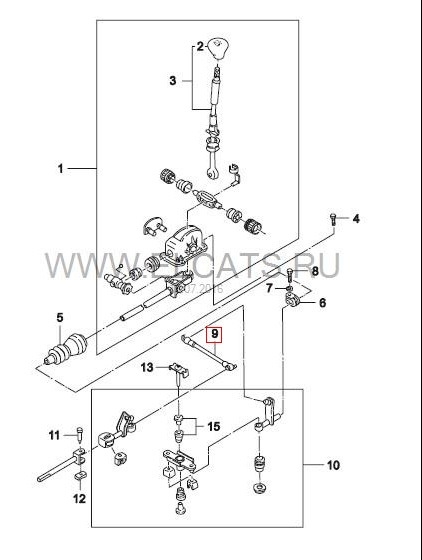

Не нашел некоторые элементы. В частности: штанга переключения передач (цифра 9 на фото 1) пластиковые наконечники по бокам кулисы и пластиковая хрень между вилками (см. Фото 2).
Если будете ремонтировать кулису, конечно лучше их поменять, т.к. они имеют износ, но у меня и так прокатило.
Тем кто собирается это делать самостоятельно пригодится знание подводных камней сие процесса:
1) Если хомут соединяющий вал переключения передач и привод не ослабляется, то болт можно почистить снизу, если спуститься в яму, там легко можно дотянуться смазкой и щеткой
2) Болт с двухгранной головкой он же «ось, соединяющую привод переключения передач с кронштейном» (деталь 96182212), вытаскивается туго и, зачастую ломается верхняя пластинка, тем самым ось остается внутри, гарантируя вам геморой. Будьте осторожны при его извлечении, не жалейте Вд-ки. (хотя возможно, можно было просто вбить ее внурь, может быть хватило бы места, чтоб вытащить кулису, но я не рискнул, т.к. при неудаче пришлось бы ее высверливать).
В результате я мучился пассатижами и маленьким рожковым ключом используя его в качестве рычага надевая на небольшой выступ этой оси.
Еще хорошая статья на эту тему, от нашего собрата: www.drive2.ru/l/5975611/
3) Если будете снимать сам механизм переключения передач и менять в нем сальник и вилку механизма выбора (деталь 90129204 и 94580787), учтите, что вам еще нужно настроить потом коробку. Поэтому когда сняли ее и заменили в ней что хотели, сразу вставьте в нее сверло или штифт (как сказано в инструкции по ссылкам ниже), т.к. после того как вы ее установите обратно на коробку, вилка в нейтраль может не встать и вам снова придется все снимать.
Так же лучше скиньте аккумулятор, он будет мешать вытащить механизм ПП.
Следите за мусором, он может попасть в коробку!
Сам ремонт кулисы и настройка коробки передач хорошо описан по ссылке : ТУТ
Снятие и ремонт механизма ПП: Тут
4) Смажьте все, что видите в кулисе.
5) После того, как отрегулировали коробку, прокатитесь немного и снова повторите процесс регулировки, у меня почему-то со второго раза отрегулировалось идеальнее первого.
Итог: коробка переключается лучше и мягче, дребезг пропал.
П.С. General Motors96298951 Прокладка механизма коробки передач — не подошла!
Регулировка привода механизма переключения Daewoo Nexia 1994+ (видео)
Кулиса Нексия : ее особенности и возможные неисправности
Многие водители задаются вопросом, что такое кулиса, чем она служит, а главное, где находится. На самом деле, знать это крайне важно, потому могут возникать проблемы с переключением скоростей, а причиной тому может стать неисправность именно этой детали. Причем, проблема эта норовит возникнуть в любых автомобилях, марка daewoo тому не исключение, в частности и кулиса Нексия. Интересно, но в профессиональных кругах кулиса называется по-иному, а именно тяга привода управления кпп. При этом мало кто знает, что эта деталь подвергается замене, или по минимуму – регулировке.
Обслуживание и ремонт
11. Пятиступенчатая коробка передач и главная передача RPO MM5
11.6 Регулировка привода механизма переключения
Видео про «Регулировка привода механизма переключения» для Daewoo Nexia
Настройка кулисы КПП Daewoo Nexia
Замена и настройка механизма переключения передач (вертолета) Дэу Нексия Daewoo Nexia
Регулировка кулисы Нексии Nexia
Устройство кулисы
На автомобилях daewoo кулиса представляет собой такое же устройство, как и на любых других транспортных средствах. Ошибочно предполагать, что кулисой является рычаг, с помощью которого переключаются скорости. Эта автомобильная часть является многосоставным механизмом. Главной задачей его является связывание рычага, который переключает передачи, а также деталь, которая подводит к коробке – шток. Еще аз повторимся, эта часть состоит из нескольких деталей, найти ее можно между кпп и рычагом, у nexia она располагается под днищем автомобиля, рядом с карданным валом, под рычагом переключения.
Эта деталь daewoo отличается особенной прочностью. Только представить себе, что nexia без замены этой детали может проехать более ста тысяч километров. Правда, и на daewoo и на других автомобилях, эта деталь может изнашиваться. И в случае, если это во время не заметить, можно обречь себя на множественные проблемы с автомобилем. Самой главной причиной этой неисправности может служить попадание в систему грязи, пыли или воды. Кроме того, изнашивается кулиса в результате отсутствия смазочных веществ в нужных количествах, а также в результате ухудшения из качества этих веществ.
Из чего состоит кулиса Daewoo Nexia
Стоит отметить, что автомобилисты, водители daewoo тому не исключение, могут не знать, что в устройство кулисы входит рычаг КПП, фиксатор, сальник, вилка, палец, тяга передач. Кроме того, в устройство входит и трос переключения, пружина и корпус. Правда, названные в последнюю очередь детали входят в механизм условно. Все это вместе образует систему, благодаря которой переключаются скорости в автомобиле именно в том состоянии, которое запланировано изготовителями кпп.
Кулиса Дэу Нексия — почему ломается и признаки поломки
Как уже было сказано ранее, поломка кулисы на nexia, как и на других автомобилях чревата множеством проблем. И даже несмотря на то, что конструкция эта отличается высокой прочностью и не требует частого ремонта, все-таки следует обращать внимание на ее состояние.
Особенно тщательно нужно осматривать кулису, если автомобиль имеет большой пробег или выпущен очень давно.
Стоит отметить, что на nexia признаки поломки кулисы определить довольно несложно, потому как они очевидны. На всех автомобилях daewoo о том, что неисправна кулиса, скажет переключение скоростей, они станут туго или плохо переключаться. Признаком неисправности также служит увеличенный люфт рычага, который отвечает за переключение передачи. Стоит внимательно слушать звуки, которые возникают в момент переключения с одной передачи на другую. Например, нехарактерный хруст может стать причиной поломки кулисы. А если передачи и вовсе включаются неправильно: одна вместо другой, то тут и вовсе нужно быть тревогу. И, конечно, нерабочее состояние какой-то из передач тоже является следствием поломки кулисы.
Одна из причин поломки – Разорванная подушка кулисы переключения передач
Что касается возникающего люфта, то на первых порах он никак не будет влиять на скорость езды, а также на работу кпп. Именно поэтому многие автовладельцы не обращают внимания на это. Правда, положение может с каждым разом ухудшаться, и незначительная проблема в итоге грозит превратиться в большую неисправность. Причем, случается это в самые неподходящие моменты, нередко приводя к дорожно-транспортным происшествиям. Так что, даже самый банальный увеличенный люфт стоит устранять сразу и решить эту оплошность.
Регулировка кулисы
Кулиса в автомобиле Nexia несложно регулируется. Не стоит думать, что если daewoo – это иномарка, то самостоятельно справиться сложно и обязательно нужно обратиться к специалистам на СТО. Nexia несложна в этом вопросе. Правда, регулировка целесообразна, если сама кулиса находится в рабочем состоянии.
Итак, для того, чтобы отрегулировать кулису Нексия необходимо сначала включить первую скорость. Сделать это нужно, даже если это плохо получается. Дальше обязательно нужно поставить машину на подъемник или эстакаду. После чего nexia ставится на ручной тормоз. Обязательно подложите под колеса противооткаты, чтобы ремонт не привел к плачевным последствиям. Противооткаты можно установить на яме или на эстакаде. Только после этого движок глушится, передачи при этом выключать не нужно, об этом стоит помнить в обязательном порядке.
После проделанных процедур необходимо сместить рычаг, который отвечает за переключение передач, в левую сторону. Нужно сместить рычаг настолько влево, насколько хватит сил и возможностей. После этого необходимо залезть под автомобиль и затянуть там хомут. Проделывается эта процедура аккуратно, важно не переусердствовать. Стоит отметить, что всю эту сложную процедуру не всегда целесообразно проводить. Иногда необходимо всего лишь сместить запчасть относительно карданного вала. Причем смещается запчасть всего на несколько миллиметров. После такой несложной процедуры автомобиль снова будет отлично работать, КПП забудет про перебои в функционировании, и передачи будут переключаться безо всяких проблем.
Кулиса Nexia: ее особенности и возможности неисправности
Знать подобную информацию – очень важно, так как с транспортным средством, вне зависимости от марки и модели, может случиться поломка, связанная с переключением скоростей и основная неисправность, скорее всего, будет заключаться в этом устройстве.
Подобная проблема способна затронуть и автомобиль Daewoo Nexia. Самое интересное, что «профессиональное» название этой запчасти звучит, как тяга привода управления кпп.
И лишь небольшому числу водителей известно, что данное приспособление необходимо время от времени подвергать регулировке или замене.
Случилось в поездке: включил на нексии заднюю передачу, а машина поехала вперед. Случается это из-за плохо затянутого штока переключения передач
Передачи поменялись следующим образом:
| Было | Стало |
| Задняя | 1-я передача |
| 1-я передача | 3-я передача |
| 2-я передача | 4-я передача |
| 3-я передача | 3-я передача |
| 4-я передача | 4-я передача |
| 5-я передача | 5-я передача |
Весь процесс регулировки кулисы КПП занимает 15 минут, ничего сложного нет.
| В моторном отсеке ближе к перегородке салона ослабляем затяжку болта на хомуте, соединяющим вал переключения передач и привода, ключом на «12» |
| Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом |
| Устанавливаем коробку в нейтральное положение. Находим на механизме коробки передач, пробку регулировочного отверстия. Она находится рядом с штоком переключения передач на самой КПП, смотрит в сторону салона |
| Вытаскиваем пробку регулировочного отверстия |
| На место пробки вставляем сверло диаметром 4 мм и, медленно проворачивая вал переключения, нащупываем фиксирующее отверстие |
| Далее идет в салон. Снимаем накладку центральной консоли, потянув ее на себя |
| Откручиваем два самореза в районе пепельницы |
| Откидываем в сторону чехол рычага КПП |
| 210. БОЛТ КЛЕММОВОГО СОЕДИНЕНИЯ 239. ОСЬ РЫЧАГА |
Расположение пробки регулировочного отверстия
224. ВАЛИК С ВИЛКОЙ
Монтаж чехла рычага переключения
В. ЧЕХОЛ
С. ВИНТ
D. НАКЛАДКА ЦЕНТРАЛЬНОЙ КОНСОЛИ
Положение рычага переключения при регулировке привода
Измерение регулировочного зазора
В. УПОР
С. ЗАЗОР
D. РЕГУЛИРОВОЧНАЯ ГАЙКА
Одной из наиболее распространённых причин неисправности этой детали, является порванная подушка переключения передач.
Чтобы правильно настроить кулису в Деу Нексиа для начала придётся включить первую передачу скорости.
