Daewoo Matiz GoldFish › Бортжурнал › Проверка тепловых зазоров клапанов
Всем салют!
Выходной выдался теплым и солнечным, поэтому частично его посвятил небольшому обслуживанию.

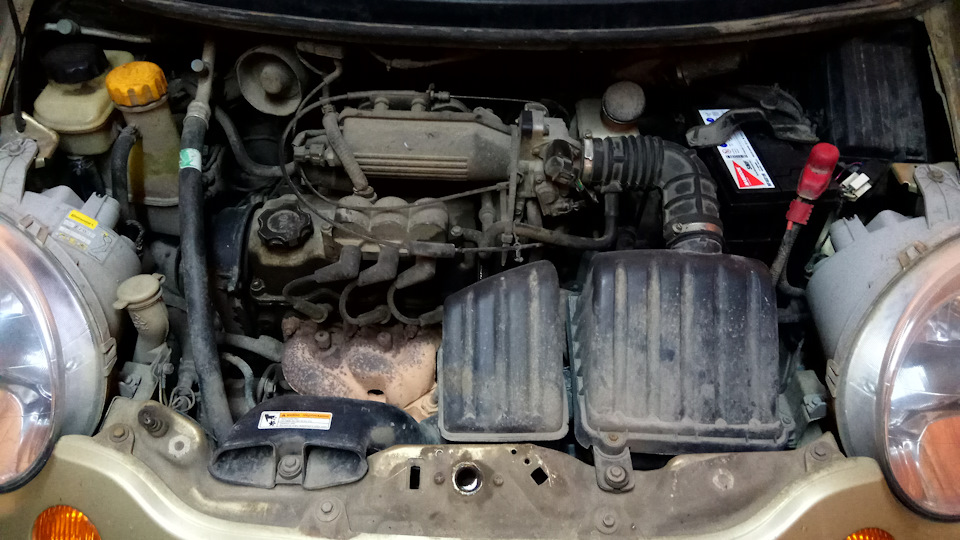

Каждое открытие капота сопровождалось таким вот неприятным зрелищем:
Если снял крышку ГБЦ, то грех не проверить зазоры тепловые в клапанах. Последний раз регулировал 25000 км назад. И, как ни странно — как было отрегулировано, так и осталось. Трогать ничего не стал, еще покатаюсь.
Но процедуру все равно опишу, вдруг кому пригодится ))

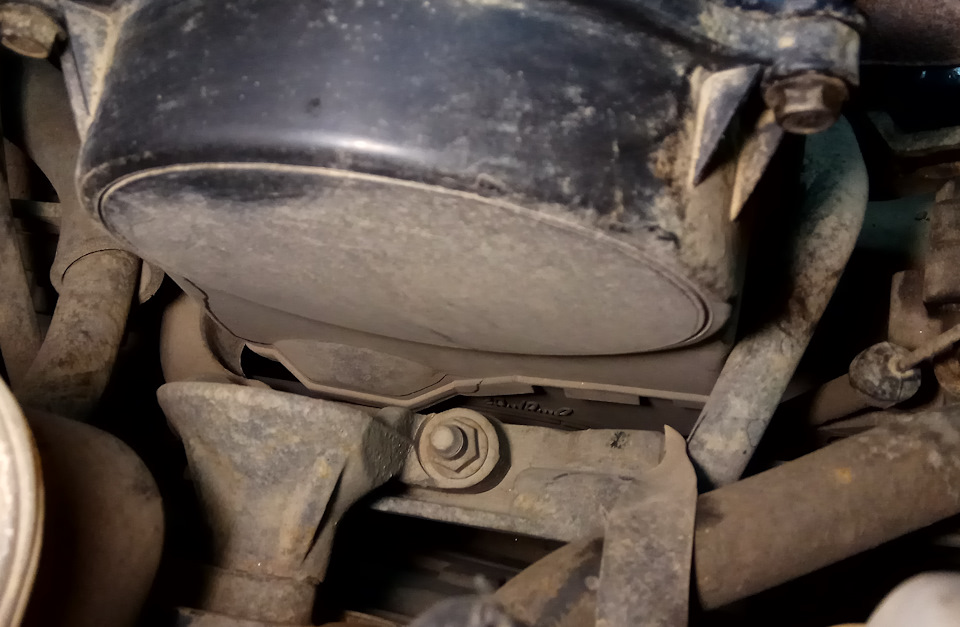

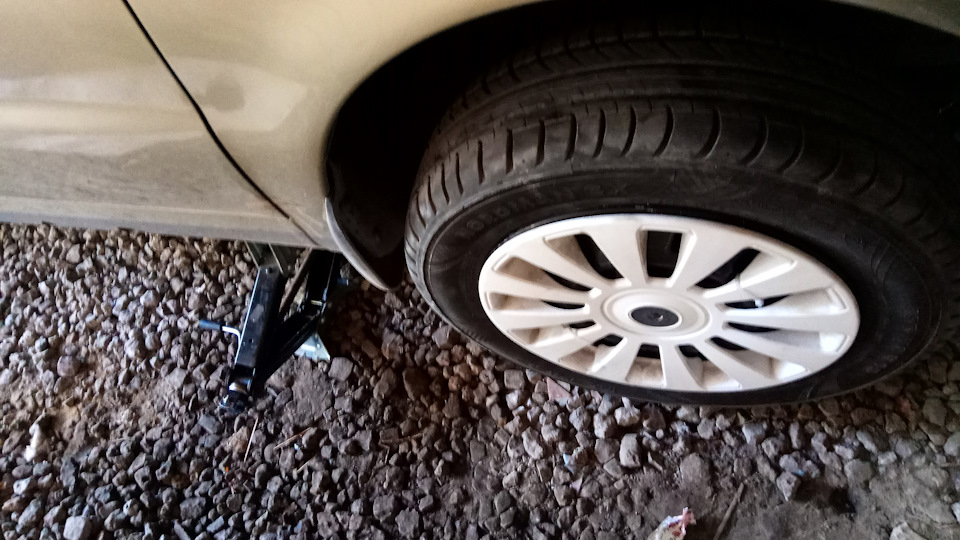

Читал на драйве, что нужно снимать колесо, крышку ГРМ, чуть ли не коллектор. Это конечно все может и по-правильному, но такие вещи лучше упростить. Так что сначала домкратим правое переднее колесо…
Потом включаем пятую передачу и начинаем крутить колесом. Крутим до тех пор, пока метка на шкиве коленчатого вала не совместится с отметкой «0» на нижней крышке.
Лучше конечно снять верхнюю крышку и на распредвале совместить метку, соответствующую ВМТ на первом цилиндре (заодно и состояние ГРМ можно оценить).

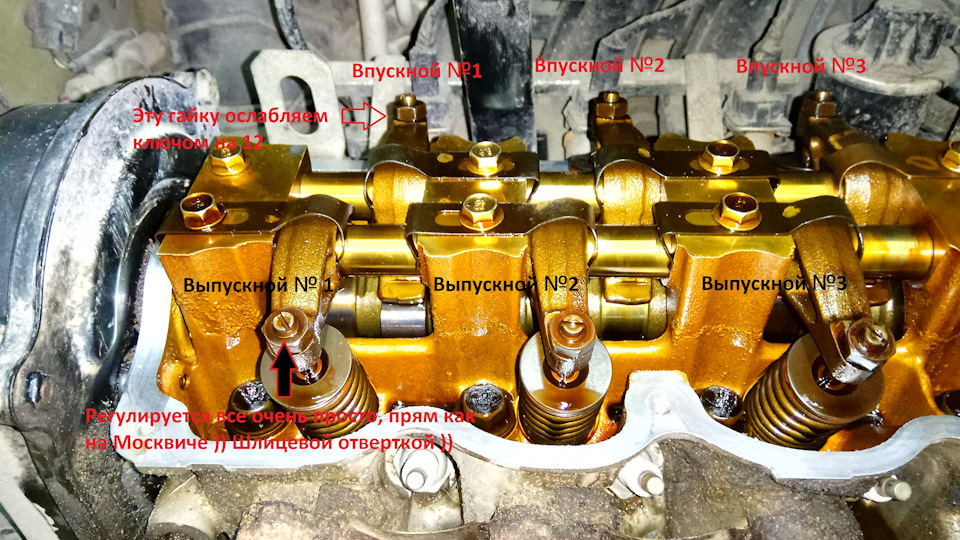

После этого сатанинского обряда можно проверять зазоры первого и второго впускного клапана, первого и третьего выпускного. Провернув после этого коленвал на один оборот, совместив снова метки на шкиве коленвала и крышке ГРМ, проверяем зазоры второго выпускного клапана и третьего впускного. На впуске зазор должен быть 0.15, на выпуске — 0.30.

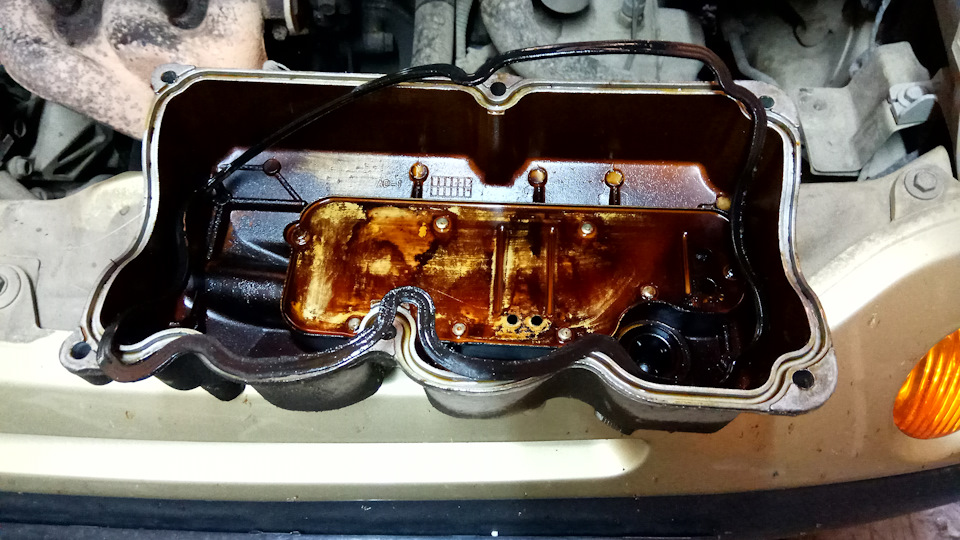

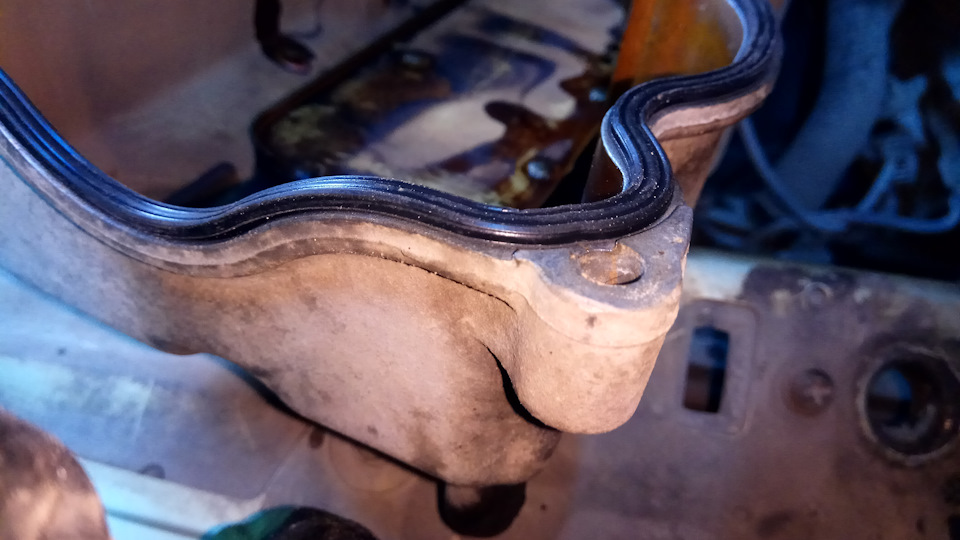

После всех манипуляций вставляем новую прокладку клапанной крышки.
Все собирается и разбирается при помощи небольшого набора инструмента.
Ну и как всегда — каталожные номера деталей (болты поставил новые, смазал перед установкой — закисают они порядочно):
94500741 — GM — Болт клапанной крышки
94580083 — GM — Прокладка клапанной крышки
Всем добра и правильных зазоров ))
Двигатель
|
| Двигатель четырехтактный, с водяным охлаждением и рядным расположением трех цилиндров с рабочим объемом 769 см3 (68,5х72,0 мм). Смазка двигателя осуществляется под давлением, создаваемым масляным насосом трохоидального типа, расположенным на коленчатом валу со стороны шкива коленчатого вала а (рисунок 3.1). Масло забирается масляным насосом b через маслоприемную трубу о и под давлением подается к масляному фильтру n. Фильтрованное масло движется через два канала в блок цилиндров. Через канал m масло подается к коренным подшипникам и коренным шейкам коленчатого вала. Масло от коренных подшипников коленчатого вала поступает к шатунным подшипникам через канал, просверленный в коленчатом валу. Затем масло разбрызгивается из маленького отверстия на большом конце шатуна, обеспечивая смазку поршней d, поршневых колец и стенок цилиндров. По каналу с, масло поступает в головку блока цилиндров и смазывает коромысла f, клапан l, распределительный вал k и т.д. через отверстие в оси коромысел. |
|
| Головка блока цилиндров выполнена из литого алюминиевого сплава для улучшения прочности, твердости и уменьшения веса. Распределительный вал d (рисунок 3.2) и ось коромысел b расположены линейно. |
| Камера сгорания в соединении с впускным коллектором составляют систему, увеличивающую завихрение топливной смеси. В двигателях используется схема поперечного потока, при которой топливовоздушная смесь поступает в цилиндры двигателя с одной стороны двигателя, а отработавшие газы удаляются с другой стороны двигателя. При такой конструкции двигателя достигается лучшее заполнение цилиндров топливовоздушной смесью и удаление продуктов сгорания. |
| Коромысла с движутся вверх—вниз, закрывая и открывая впускные а и выпускные е клапаны, поворачиваясь на оси коромысел кулачками распределительного вала на каждом этапе впуска и выпуска. |
| Блок цилиндров самая большая деталь двигателя, к его наружной поверхности крепятся все необходимые детали. Внутри блока цилиндров имеются отверстия для предотвращения перегрева и для смазки блока цилиндров. |
| Коленчатый вал преобразовывает поступательное движение во вращательное посредством шатунов, передающих энергию, вырабатываемую сгоранием топливной смеси. С одной стороны к коленчатому валу прикреплены масляный насос, шкив коленчатого вала и шкив зубчатого ремня, с другой стороны — гнездо масляного сальника и маховик. Во избежание изгибов и деформаций использованы специальные сорта стали высокой прочности. Коренные подшипники изготовлены из алюминиевого сплава. |
| Упорные полукольца расположены около коренного подшипника №3. |
| Шатуны изготовлены из кованной стали в виде «I», нижней головкой, соединенной с коленчатым валом и верхней головкой, соединенной с поршневым пальцем для передачи энергии. |
| Нижняя головка шатуна разъемная, а верхняя и нижняя части скреплены болтами после установки шатунных подшипников. |
| Поршни изготовлены из алюминиевого сплава с высокой теплопроводностью и надлежащим образом удовлетворяющие требованиям для продолжительного и высокоскоростного поступательного движения. |
| Поршневые кольца состоят из двух компрессионных колец и одного маслосъемного кольца и установлены в канавках поршня для обеспечения высокой скорости поступательного движения и создания герметичности в цилиндре. Это важная деталь для обеспечения компрессии, отсутствия потребления масла и передачи давления. |
| Поршневой палец «плавающего» типа шарнирно соединяет поршень с верхней головкой шатуна. Поршень может свободно поворачиваться как в верхней головке шатуна, так и в бобышках поршня. Осевое перемещение пальца ограничивается двумя стальными кольцами. Палец использован для передачи энергии от головки поршня к шатуну. |
| Зубчатый ремень соединяет шкив распределительного вала и шкив коленчатого вала. Зубчатый ремень координирует вращение коленчатого вала с распределительным валом и обеспечивает их синхронизированное вращение. Зубчатый ремень также приводит в действие водяной насос. |
| Натяжитель ремня должным образом поддерживает натяжение зубчатого ремня. Зубчатый ремень изготовлен из упругой усиленной резины и не требует смазки. |
| Подвеска двигателя предназначена для поглощения или понижения вибрации двигателя и толчков от неровностей дорожного покрытия. Подвеска двигателя закреплена в передней, задней и правой частях двигателя, а одна подвеска прикреплена со стороны коробки передач. |
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ
Характеристики системы смазки
Зазоры и размеры двигателя
Daewoo Matiz Ржавый Мотя на R16 › Бортжурнал › Ремонт седел. Притирка клапанов. Нарезаем фаски
Не знаю с чего начать… но многие, думаю, знают, что клапана у матизов — косячные. И если с впускными, понятно, их надо менять. Они не выдерживают малейшего перегрева, и тупо начинают стираться по рабочей кромке, тупо, проваливаясь в седло. А зазоры при этом уходят в минус, и машина не запускается на холодную и «встает наприкол…»
( регулировка не надолго поможет, так дальнейшее выкручивание регулировочного винта приводит к поломке рокера)
То что делать, с выпускными. Они более тугоплавкие, и легкий перегрев, не критичен. Бл…ь ну почему они в таком состоянии всегда? Кто разбирал — понимает. На грани возможного они все в нагаре, и кромка вся в раковинах.
Вот, решил ссыканомить, и оставить родной выпуск. Далее во время притирки, кое что интересненькое…
Наблюдаю такую особенность;

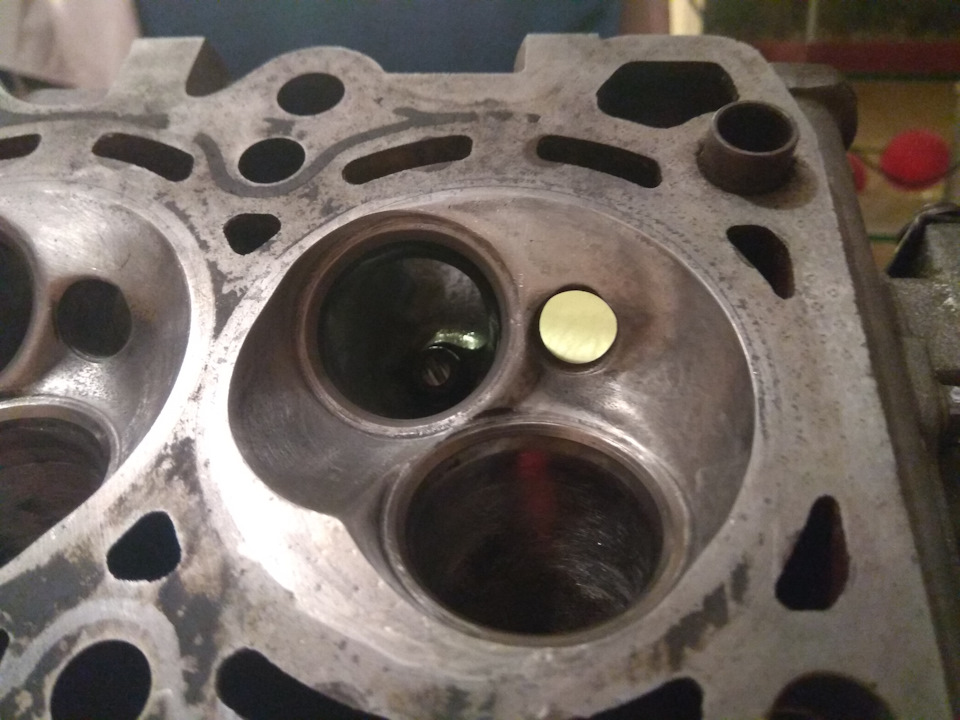

Зона, которая не притирается, в одном и том же месте седла, у всех 3-х цилиндров.

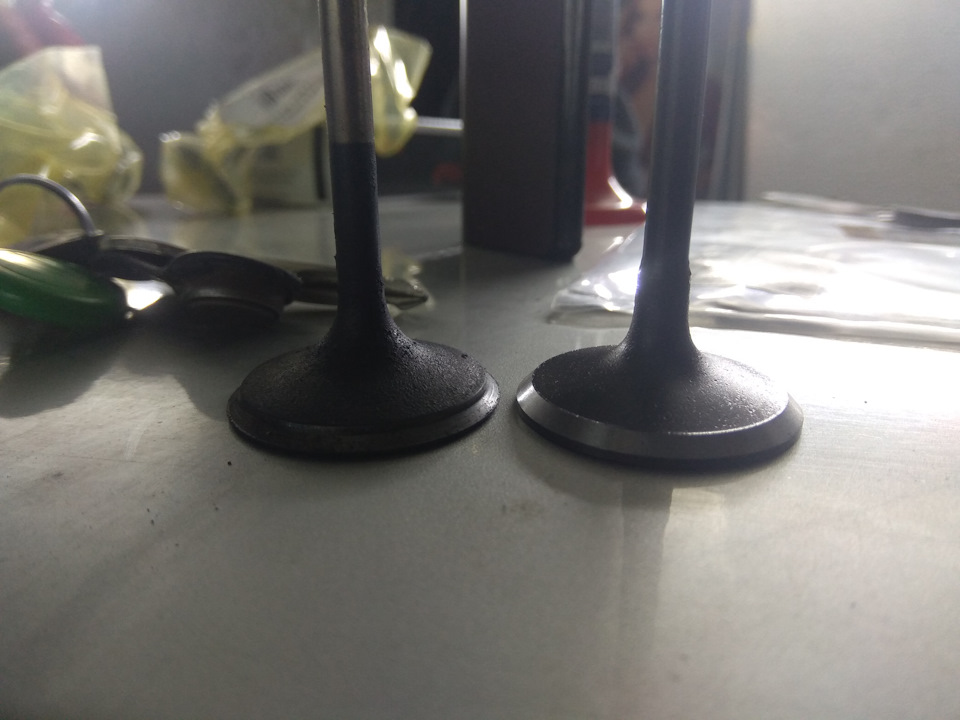

Кромка клапана, естессно, вся засрана, он же крутится потихоньку. Фото нет ((((
Получается сектор, градусов в 90, где то
У меня только 2 соображения:
— близость свечи (сомнительно канеш)
— близость отливов, неблагоприятно влияющих на поток истекающих газов.
Жду комментарии, и Ваши предположения

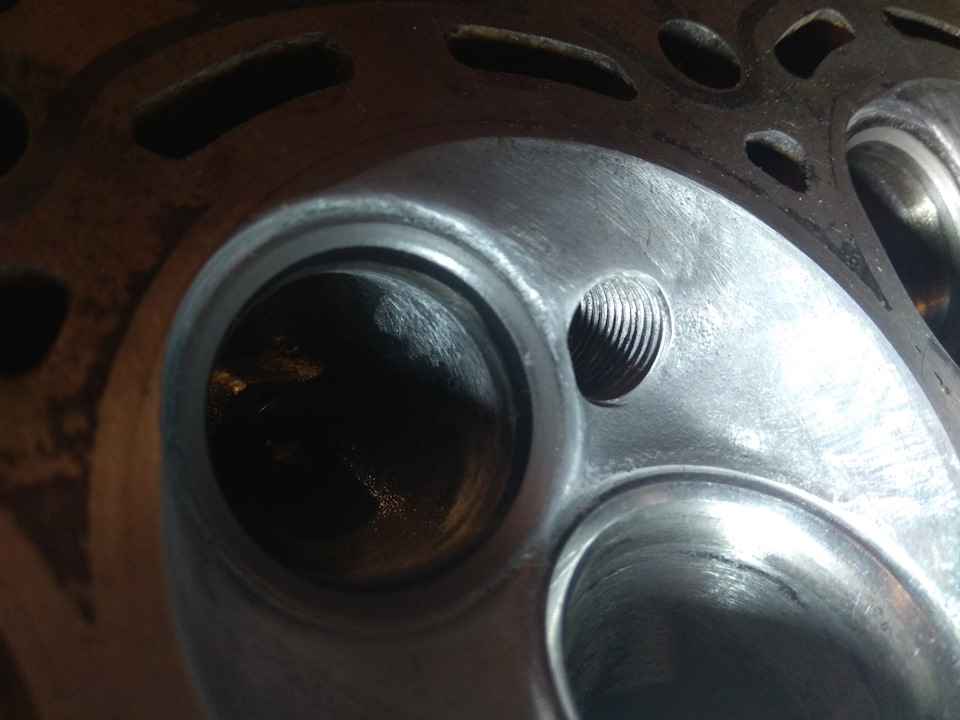

Фоткаю возможную причину. Это два моих палца, и очень тонкая » промежность » канала свечи и канала выпуска, не имеющего со стороны свечи должного охладения.
