Доработка задних тормозов нексия
Daewoo Nexia Red Devil › Бортжурнал › Доработка тормозов
Приветствую читателей моего БЖ!
Пробег у моей Нексы уже 30К+… К этому времени уже кончились тормоза, забились все фильтра, ну и что то еще… неважно)
Помыл машину и вперед по магазинам)
Вопщем затарился я всякой ценной мелочевкой, загрузил летню резину и вперед, на эстакаду.
П.С.

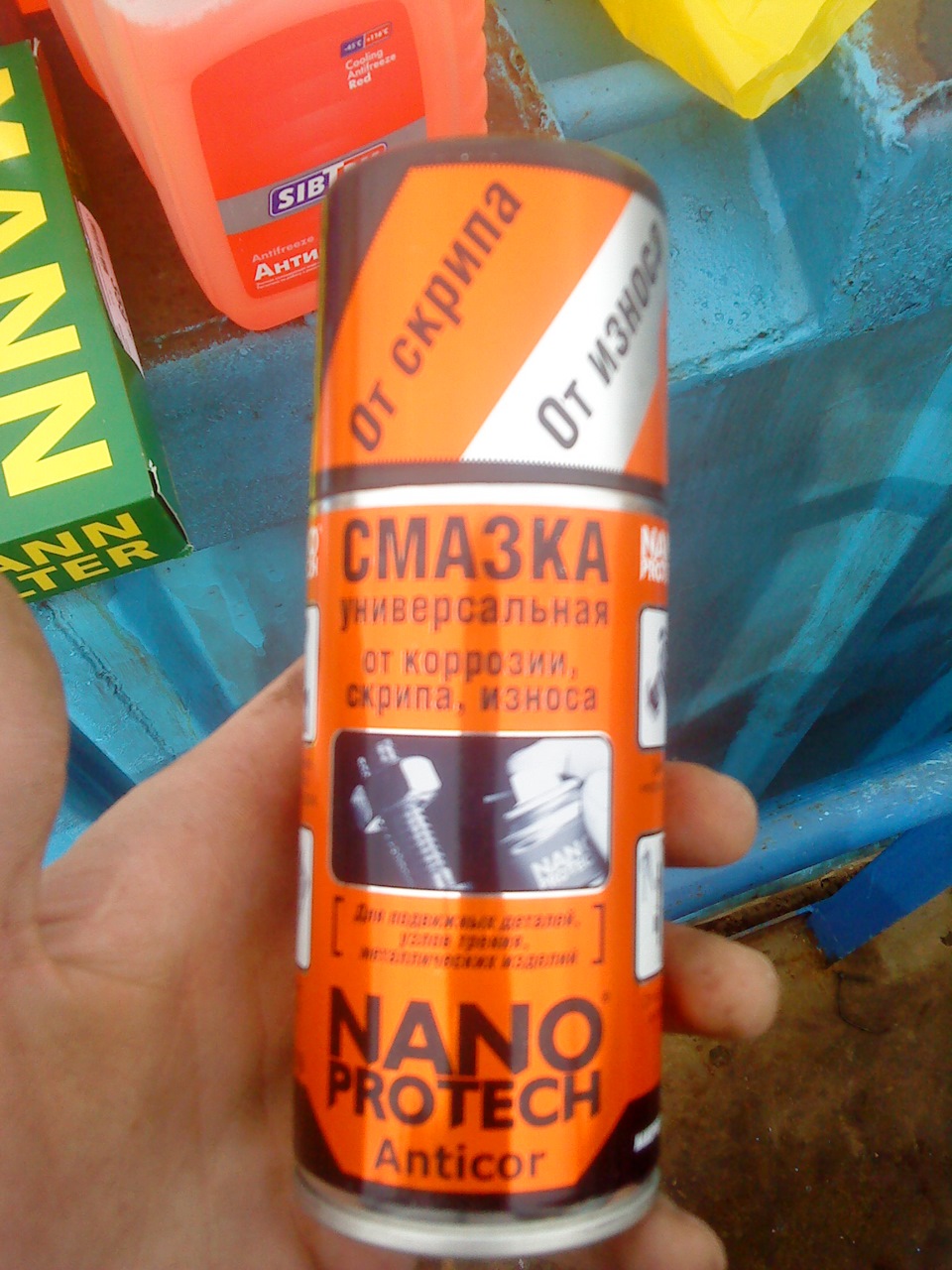

РЕКОМЕНДУЮ! КРУЧЕ ВД-40!
Первым делом добрался до тормозов:

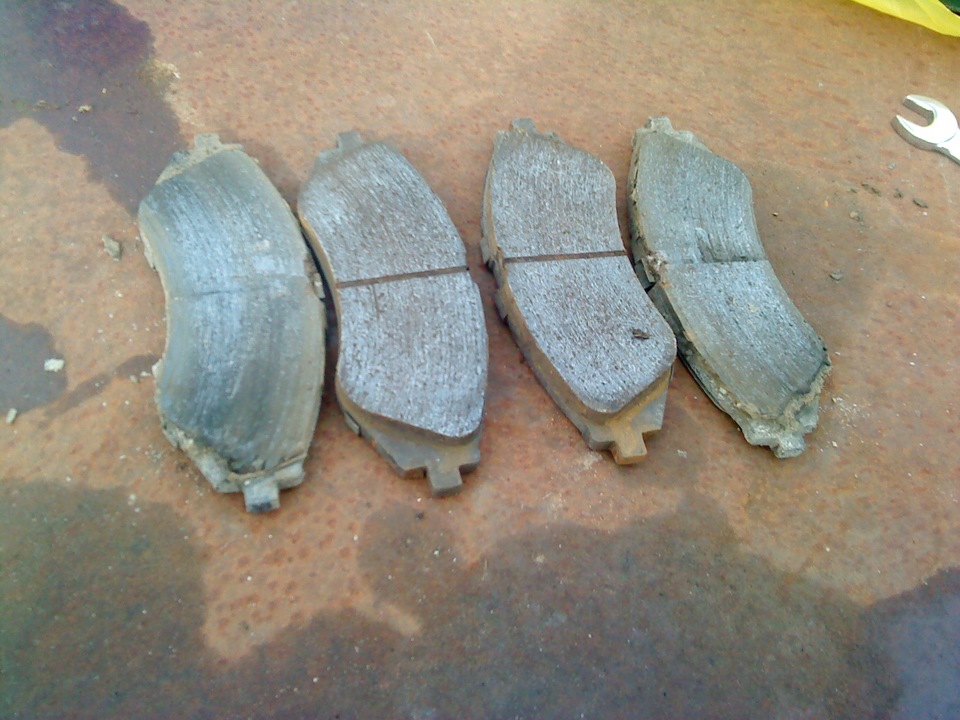

Из данного набора достаю новенькие колодки…
и безо всякого труда заменяю:
Описывать тут особо нечего, ибо процедура простейшая: Открутить болтик, поднять супорт, заменить колодки…

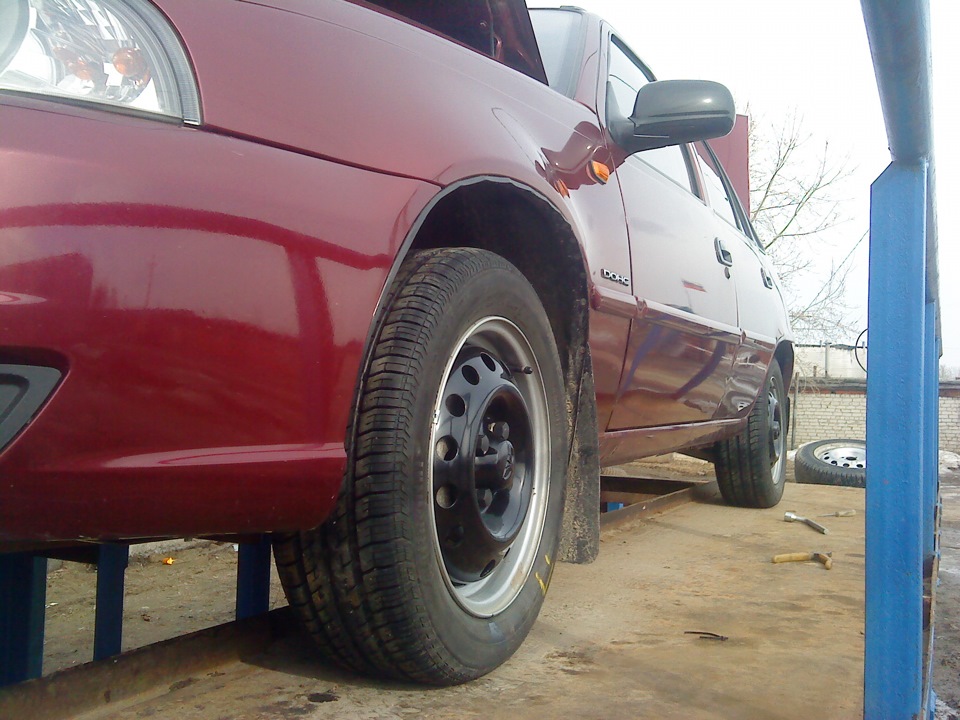

ну и попутно перекинул колеса зима/лето

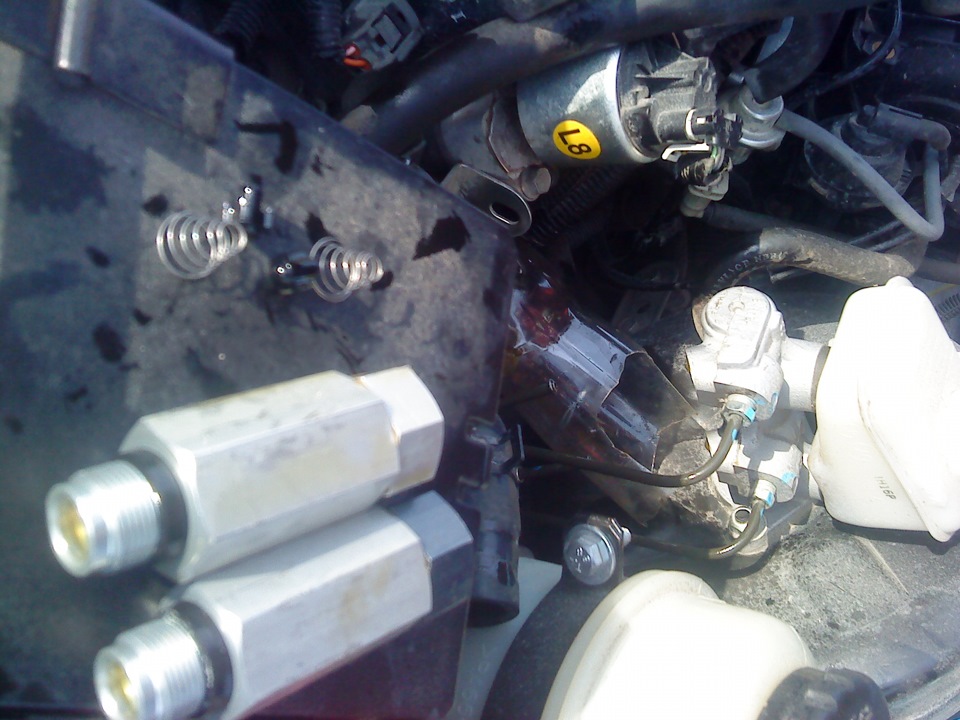

Далее меня насторожили постоянные жалобы владельцев на тормоза нексии (лично я ими БЫЛ доволен). Пошарив в инете нашел интересную статейку. Ну и сделал все по инструкции
большого труда не составило.
П.С.
Возвращаясь домой был просто в А***Е! У меня реально раньше небыло тормозов! Пропало постоянное клевание носом, тормозит в поворотах увереннее! РЕКОМЕНДУЮ!
Далее, раз уж я залев в подкапотку решил отглушить клапан ЕГР. Сделал все по инструкции

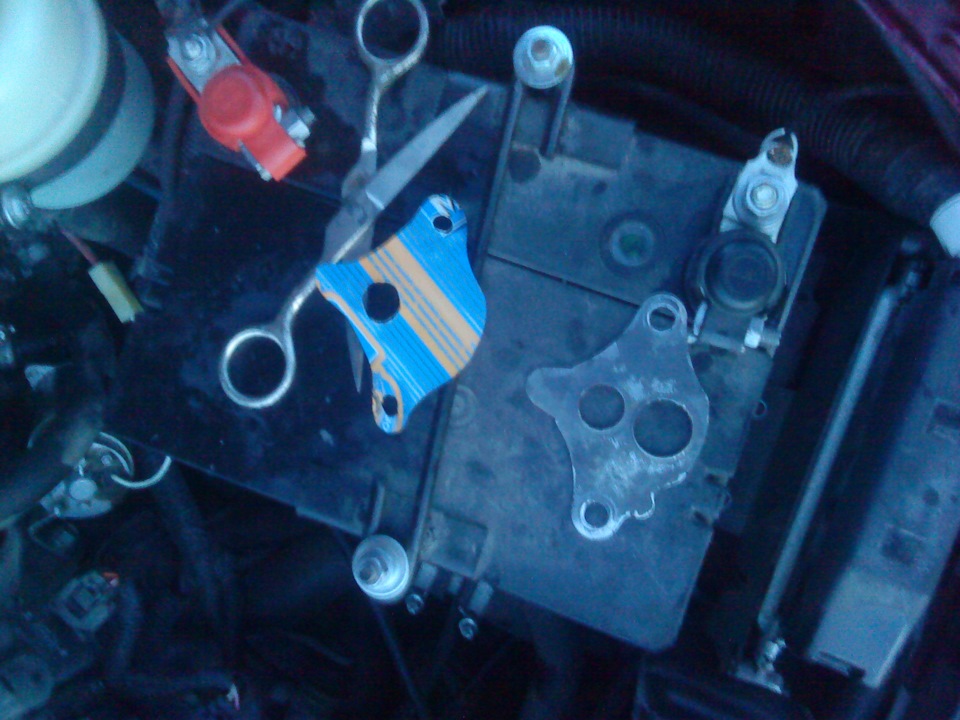

проставочку сделал из пивной банки найденой у эстакады))
П.С.
результат порадовал, машинка стала менее дерганой и чуть отзывчевее на педаль газа
(а может это все из за того что я поменял воздушный фильтр)
Далее произвел замену тосол/антифриз.
Процедура тоже не сложная, поэтому смысла фотографировать не вижу: Вылил тосол, залил воду, вылил воду, залил воду, вылил воду, залил антифриз, выгнал воздух — доволен)))
(хотя если честно, не фоткал потому что все руки были в тормазухе да тосоле, и в придачу пару раз брызнул тосолом и тормозухой в лицо — ощущения крайне неприятные)
Ну вопщем то и все, ТО готово.
Результат:
Прекрасные тормоза, тишина в салоне, появление динамики и моральное удовлетворение)
Daewoo Nexia Lady in white › Бортжурнал › Обслуживание задних тормозов (расширено)
Это как в фильме, «Каждый год…»
Так вот, каждое лето обслуживаю задние тормоза, что бы быть уверенным, что с ними все ОК.
Тема в БЖ у меня уже есть Здесь, и многие ею воспользовались, что очень приятно.
Решил дополнительно создать тему с некоторыми уточнениями, как правильно и лучше делать, что бы все работало как часы. И не верьте никому, что в нексии задних тормозов нет и ручник не держит, если все правильно делать, все работает как нужно. Правда РТС ставил 3/40 (ничего в РТС не рассверливал и не вынимал, просто заменил).
Ручник работал на протяжении всего года и пользоваться им нужно, что бы трос не «закисал», хоть время от времени. Зимой на ручнике на долгое время не оставлять, но периодически пользоваться нужно. Это Вам совет.
Буду стараться написать более подробно.
Глушим машину, ставим на передачу, ставим под каждое колесо башмаки (кроме колеса, которое будем снимать), под домкрачиваем (например) левую заднюю сторону, подкладываем надежно ОБЯЗАТЕЛЬНО! что то страховочное (от внезапной поломки домкрата например), снимаем колесо. Залезаем под машину (с ямы конечно лучше), откручиваем ключом на 10 две гайки экрана.
Это нужно для того, что бы нормально вставить ключ для отпускания ручника.
Берем ключ на 13 и выкручиваем гайку натяжения стояночного тормоза, до тех пор, пока тросы не освободятся (натяжение тросов упадет).
Ручник отпустили, крестообразной отверткой откручиваем винт крепления тормозного барабана. Пытаемся теперь снять сам барабан. У меня он легко снялся движениями в разные стороны. Если не снимается, можно взять деревянную наставку поставить наставку в торец барабана и по ней молотком попробовать не сильно постучать время от времени прокручивать барабан. Но прямо молотком стучать нельзя, можно повредить сам барабан.
Сняли барабан и видим картину (конечно будет не очень чисто), поскольку отходы от тормозных колодок будут везде, и так устроена система, что этой пыли некуда деваться, она оседает на всем.
Во избежания выхода цилинриков рабочего цилиндра и протечки тормозной жидкости, стягиваем стяжкой.
Для того, что бы снять колодки со всем механизмом, нужно надавить на шайбу фиксирующую, провернуть на 90гр., снять пружину и вытянуть шток, также проделать со второй колодкой.
Теперь можно вынуть сам механизм (при этом освободить от зацепления с тросом ручника.
Щеткой по металлу все вычищаем.
Проверяем рабочий цилиндр. Снимаем стяжку и цилиндрики сами должны выйти примерно вот так.
Теперь пальцами попытаемся их вдавить, они должны с небольшим усилием вдавиться во внутрь.
Отпускаем и цилиндрики вновь выходят, как на картинке выше. Проверяем пыльники, если все нормально, надеваем стяжку обратно.
После очистки промазал преобразователем ржавчины, в летнюю пору сохнет быстро.
Пыльники цилиндров (с внутренней стороны и с наружной) смазал смазкой от Toyota 08887-01206, как раз предназначена для пыльников и не только.
Наносим смазку содержащую медь противоскрипную на щит, где будут соприкосновение колодок.
Теперь смотрим, что с механизма подлежит замене, сильно заржавевшие пружины (вот-вот обломятся), колодки, шайбы. Отдельное внимание следует обратить на распорную планку, с храповой гайкой. Резьба должна быть чистой, гайка легко крутиться по резьбе, шлицы гайки не должны быть слизаны.
Теперь о главном.
Когда покупаете рем.комплекты, будьте осторожны (лучше сразу взять оригинал, но он дороже стоит и состоит только из не большого количества комплектующих).
Вот такой 96395382, 96395381.
Нашел у себя давно лежащий РК не оригинал. На гайке шлицы сделаны не в ту сторону, соответственно автоподвод работать не будет (можно конечно гайку накрутить другой стороной, но это не наш метод, так не правильно, и язычок потом может до шлицов на гайке на доставать).
У кого нет корончатой шайбы 94525222, обязательно ставим. У меня не было тогда и поставил стальную шайбу с вулканизированной резиной EPDM идет вместе с кровельным шурупом-саморезом KRS. Есть в любом строительном магазине. Внутренний 6мм. Наружный 16мм. Вышла как альтернатива родной.
Она себя через год не плохо показала.
Когда все проверили, заменили, ставим механизм на место. Нижнюю пружину (большая) лучше не снимать, а надеть в зацеплении с ней колодки, начиная с низу, перед этим нужно зацепить кронштейн троса ручного тормоза за рычаг. Фиксируем колодки (шток — пружина — шайба). Лучше делать таким инструментом.
Показал для примера, лучше такие шайбы не использовать, а брать оригинальные 93740526, или ставить свои оригинальные (перед этим почищены и обработаны преобразователем ржавчины).
Т.к. не оригинальные сделаны с «капусты», легко гнуться, и вероятность того, что не выдержит шайба и через время согнется, вылетит пружина и выйдет со своего места колодка, может быть не хилая неприятность.
Так что лучше Вас предупредить.
Полностью закручиваем гайку распорной планки и ставим между колодок.
Выступ планки должен быть наружу, за него будет цепляться язычок.
Показано стрелкой, последним надеваем пружину под №1.
Еще раз проверяем все ли правильно сделали, надели, все ли в зацеплении.
Проверяем в ручную самоподвод при снятом барабане, мощными отвертками равномерно с обеих сторон в ручную развел колодки, при этом язычок самоподвода должен опустится вниз цепляя храповую гайку (в зацепление) и прокручивая ее, отвертки убираем, колодки сжимаются, язычок должен подняться вверх.
Надеваем барабан фиксируем винтом (резьбу винта лучше смазать противоскрипной смазкой), он должно легко надеться.
Садимся в машину, выключаем передачу (у нас стоят башмаки, так что машина не покатится). Заводим двигатель, начинаем нажимать на тормоз (довольно резко нажать — отпустить, выждать секунды 3 в опять нажать), при каждом нажатии был слышен щелчок автоподвода, когда щелчки прекратились т.е. колодки под велись. Больше ничего делать не нужно. Глушим двигатель и проверяем как крутится барабан (крутится должен легко (может чуть чуть шуршать при кручении)).
При желании красим барабан термостойкой краской. Я обновил. Цвет черный матовый.
Аналогично делаем другую сторону.
После, гайкой натяжной натягиваем трос ручника на три щелчка. При этом, при отпущенном ручнике, колесо в вывешенном состоянии должно довольно легко крутится. Проверяем обе стороны. Ставим тепловой экран на место и фиксируем гайками.
Не забываем проверить затяжку болтов колес, (у меня один раз было, притянул, но нормально не зажал, было на переднем колесе, потом ехал и думал, откуда вибрация. Благо все обошлось).
На обе стороны по времени занимает до 3-3.5 часов. Не так уж и много, но год ездишь более — менее спокойно.
Вот такой маленький FAQ по обслуживанию задних тормозов.
Лечим болячки тормозов или как заставить задние колёса тормозить.
Опции темы
Отображение
Лечим болячки тормозов или как заставить задние колёса тормозить.
Всё началось с того, что я поехал на гос. тех. осмотр, потратил 8 часов времени, но заветный талончик так и не получил по причине того, что задние колёса тормозили очень по-разному, а именно отличие тормозных усилий составило более 90%, при этом ручник немного лучше показал себя. Съездил на СТО, там развели колодочки на не тормозившем колесе. Поехал на ГТО повторно и опять вернулся без талона, с диагнозом «недостаточное тормозное усилие задней оси» и с устной рекомендацией «у тебя там воздух, прокачай тормоза». Мне, честно говоря, бегать надоело, доверять СТО-шникам (к которым я обращался) тоже и поэтому я решил сам разобраться в проблеме, изучить аналогичные ситуации у других автовладельцев и решить проблему по возможности самостоятельно. Вот что из этого получилось.
Не люблю, когда что-то недоговаривают. Порылся в интернете, почитал форумы, нашёл только слабенькое текстовое описание в стиле «там одна фиговина в другой штучке» и то, что народ их либо дорабатывает в прямом смысле слова напильником, либо частично или полностью выкидывает из них все потроха. Вобщем, ничего конкретного, вразумительного и внушающего доверие.
Чтож, как говорится, «Кто тут последний в цари? Никого?! Так я первым буду!»
Описания принципа действия я не нашёл, но основываясь на логике и остатках знаний физики попробую объяснить как, по моему мнению, это всё должно работать в теории.
Предварительно дам некоторые уточнения. Грибок расположен таким образом, что в режиме покоя он не перекрывает центральный канал подвижной средней детали, кроме того, вокруг ножки грибка места для гидравлической жидкости предостаточно, в этом месте препятствий для жидкости никаких не возникает. Маленькая пружинка служит лишь для мягкой фиксации грибка в направляющих, а так же чтобы грибок не «убежал» в главный тормозной цилиндр при отпускании педали тормоза, когда жидкость возвращается в ГТЦ. Манжеты используются для того, чтобы не дать жидкости «гулять» вокруг подвижной средней детали, при этом позволяют ей (детали) перемещаться в продольном направлении.
Далее всё просто: усилие, оказываемое тормозным бачком в колесе на колодки перестаёт возрастать, соответственно перестаёт возрастать тормозное усилие в заднем тормозном механизме и заднее колесо не блокируется.
После отпускания педали тормоза в правой части системы давление падает, тормозная жидкость из левой стороны через канал в средней детали отталкивает грибок и выходит в ГТЦ, давление в левой части падает и большая пружина возвращает среднюю подвижную деталь в крайнее левое по схеме положение. Восстанавливается равновесие.
Дальше самое интересное. Изучив конструкцию клапана, а так же теорию по тормозным механизмам я пришёл к выводу, что задние колёса ограничивать на столько совершенно не обязательно. Эффективность барабанных тормозов основательно хуже дисковых при прочих равных условиях, кроме того, нарастание давления в системе можно ограничить диаметром проходного отверстия. Было принято решение выкинуть из системы грибок и маленькую пружину, прокачать тормоза и провести полевые испытания. Что и было сделано.
Вот это извлечённые детали:
А вот какое отверстие на просвет стало видно в клапане:
Серия полевых испытаний показала, что теперь задние колёса блокируются, но не одновременно с передними, тормозные пути на земле отличались по длине примерно в соотношении 1:4 или 1:5, т. е. задние колёса блокировались значительно позже. Субъективно машина стала тормозить лучше, тормоза стали чётче, кроме того машина практически перестала «клевать носом» при нажатии на тормоз.
