Лада 4×4 3D Driver’s Car › Бортжурнал › Установка ЭСП Форвард с интерфейсом Convoy в Ниву.

Приветствую Вас, уважаемые Подписчики и Гости страницы моего вездехода!
В минувший выходной занимался установкой ЭСП и доводчика стёкол в свой авто. Процесс несложный, но времени занял многовато…
Почему именно Форвард, а не что-то другое? Всё просто-на моих предыдущих машинах стояли именно они, впечатления-положительные в отличие от дурдомной конструкции, где мотор перемещается вместе со стеклом. Ко мне иногда заезжает знакомый на Логане у которого стоят такие механизмы-у него периодически переламывается проводка, которая шмыгает туда-сюда. У Форварда мотор неподвижен, внутри рейки-пластиковая цепь. Вполне себе надёжная вещь.

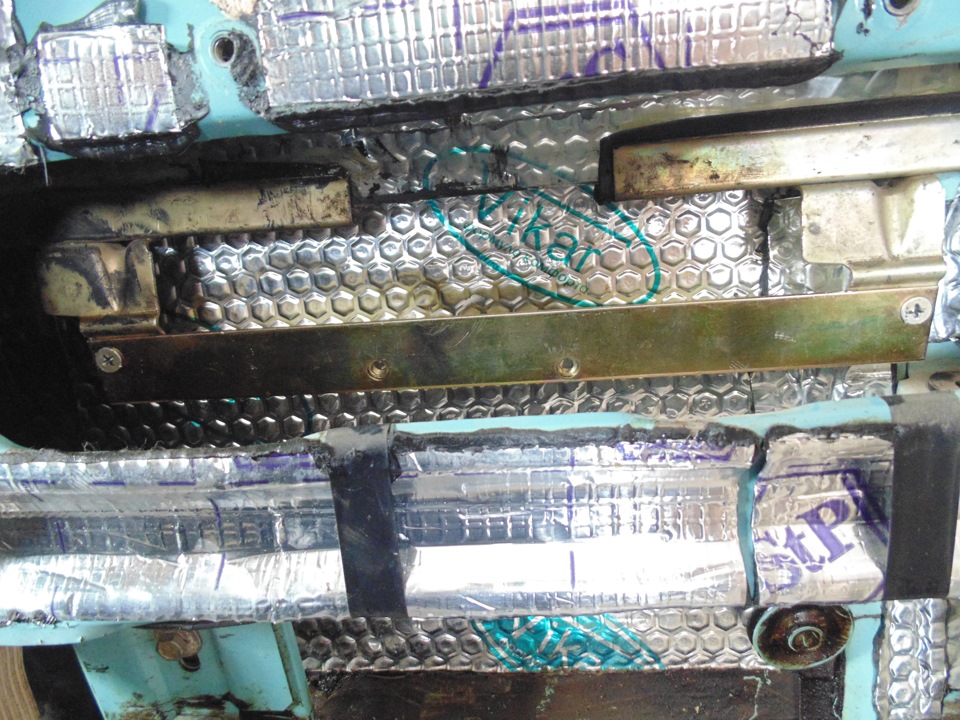

Установку начал с монтажа соединительных планок на стекло.Очень важный момент- планка должна быть параллельна стеклу, кронштейны осторожно подогнул и выпрямил низ, чтобы не выпирал.

Инструкции по установке в комплекте не было, как и болтов-пришлось действовать методом ненаучного тыка, гоняя стекло вверх-вниз нашёл оптимальное положение.

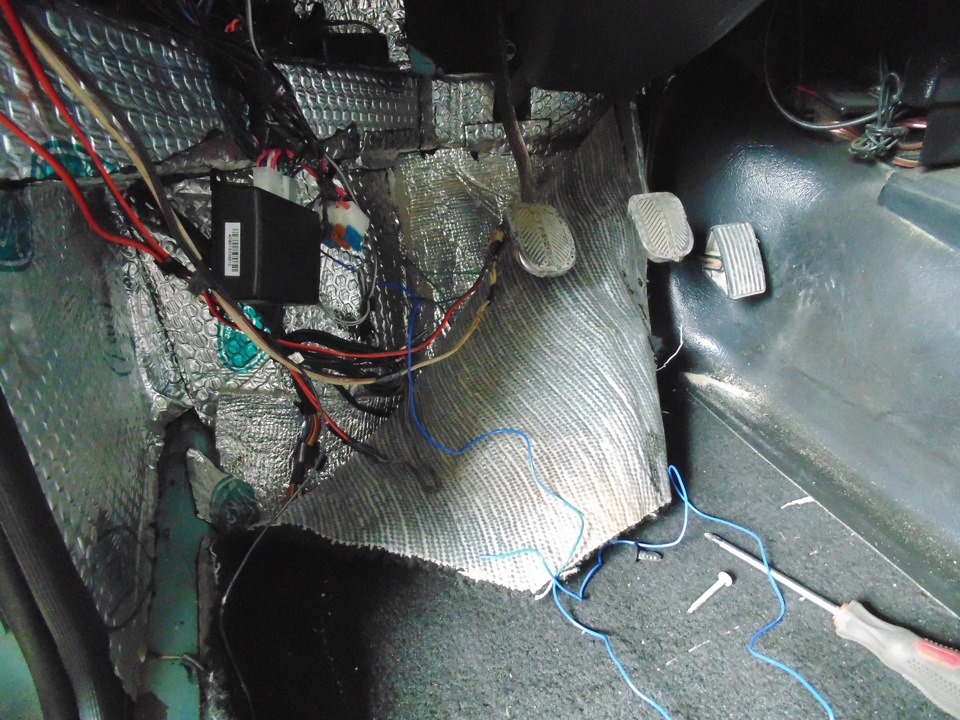

Для подключения доводчика необходим провод от сигналки с подачей отрицательного импульса на 30 секунд. Доводчик поднимет стёкла и отключится автоматически

Так как у меня сигнализация простая-выходной канал только один, дистанционное управление багажником и светом теперь невозможно.Ладно, обойдусь …

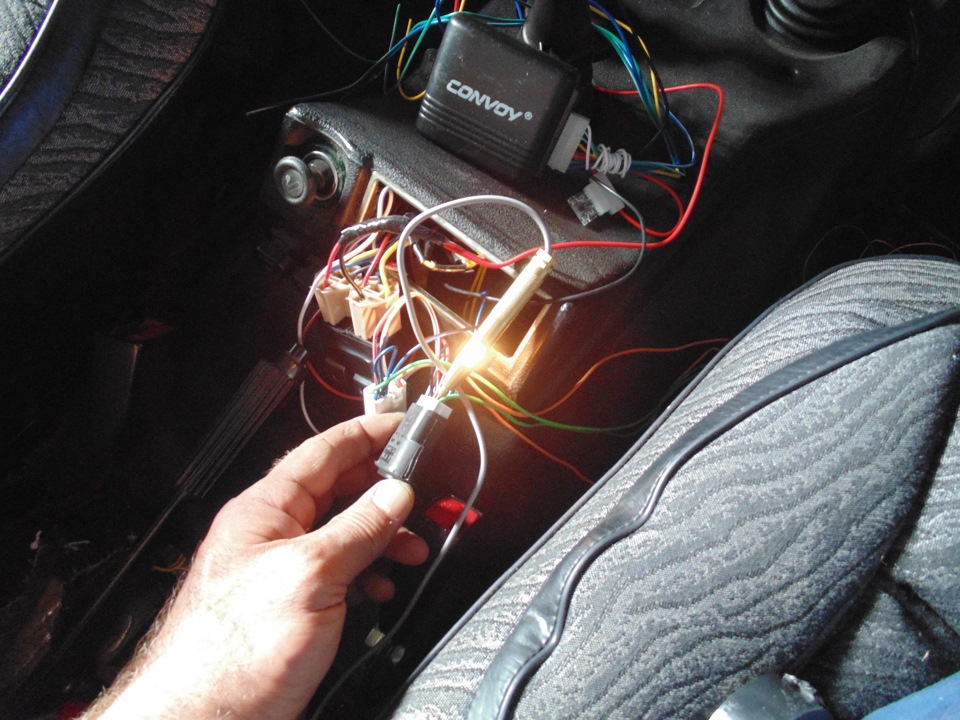

Внедряю интерфейс в проводку ЭСП.Необходимо разрезать провод, являющийся плюсовым при поднятии стекла

Подключаю проводку доводчика согласно имеющейся схеме.
Врезаю кнопки ЭСП в накладку тоннеля.Если надумаю поставить тоннель АПС не придётся переделывать проводку.

Под провода в двери пришлось сверлить другие отверстия, какой-то электрик самоучка сделал их в верхней части двери-для Нивы со сплошными стёклами это не вариант, провода, выходящие из резиновой втулки задевают за переднюю направляющую стекла и перетираются со всеми вытекающими последствиями.

Источник

Chevrolet Niva Комплектация LE › Бортжурнал › Модуль МАКС-2 на стеклоподъёмники Шевроле Нива

Итак, после 6 лет эксплуатации авто моей женой за руль наконец сел я. Своеобразная динамика, интересные тормоза, грохот при переключении трансмиссии — к этому всему можно привыкнуть. Но вот привыкнуть к елозящему коврику, к закрытию окон перед постановкой на охрану, к отсутствию кнопки центрального замка — не смог. Елозящий коврик решается легко, благодаря советам местных бывалых и комплекту от VAG. А вот со стеклами пришлось повозиться.
Почитал отзывы, взял доводчик МАКС-2. Прибор умеет закрывать окна при постановке на охрану, возвращать в исходное положение при менее 2 часовом простое, поддерживает управление одним касанием — вполне себе неплохо. Заказал в Москве, отдал 1200р, 3 дня и в Самаре. Для полной функциональности прибора следует дополнить проводку 4 проводами — два провода пустить на пассажирскую дверь, один провод завязать с зажиганием, один провод завязать с постановкой на охрану. Провода до водительской двери нужны для перекоммутации кнопки закрытия окна в пассажирской двери, и если их не проложить — работа кнопки пассажирской двери в одно касание будет недоступна. Провод на зажигание нужен для обеспечении памяти прибора. Провод на сигналку нужен, собственно, для работы функции доводчика. Почему следует заводить на сигналку, ведь можно ограничиться проводами центрального замка? Нет, ибо при закрытии двери без постановки на охрану (к примеру, в пробке) все окна закроются.

Итак, разбираем дверь, отключаем кнопки управления окнами, подключаем прибор и… Не работает. Конечно, нужно же добраться до блока предохранителей и вместо реле стеклоподъёмников поставить перемычку на н.р. контакт.

Работает. Далее отмеряем провода и думаем, как их проложить.

Так как линия у нас сигнальная, я взял провода сечением 0.5мм2, мне хватило 20 метров, 10м синего, 10м красного.
Самая непростая задача — протянуть провода из дверей в салон. У нас там разъем, найти для него пины нереально, решил просто просунуть туда все 4 провода. Надрезал резинку, просунул медицинские щипцы — продел провода через резинку, потом в отверстия разъема и далее так же в ответном разъёме. Вуаля, провода в салоне.

Тщательно изолируем из-за возможности попадания влаги.

Провод на зажигание обжимаем ножевой клеммой 6.3мм и вставляем в плюс колодки катушки реле стеклоподъёмников.

В качестве сигналки в машине установлен Starline A91, у него есть выходы для управления устройствами при постановке на охрану. Я задействовал выход 4 и запрограммировал его на срабатывание при постановке на охрану. Значит провод на сигналку вешаем на выход N°4, номер пина следует смотреть а документации сигналки.
Провода с прибором соединяем ножевыми клеммами.

Далее через весь салон тянем два провода в пассажирскую дверь. Снимаем внутренние пороги, идём до дивана, прокладываем под ним, заходим в пассажирскую дверь тем же способом, что и в водительскую. Прежде нужно снять бардачок, ибо туда просто так не подлезть. После снятия бардачка попытался найти жгут подсветки бардачка — не повезло, жгут отсутствует.

По схеме подключения соединяем необходимые провода теми же ножевыми клеммами, в разъёме используем клеммы 2.8мм.

Проверяем работу устройства… Не работает. Конечно, забыл подключить перемычку.

Все собираем и радуемся. Прибор удалось интегрировать в ручку водительской двери — так надёжнее, меньше контакта с влажной средой. Вообще документация на прибор достаточно подробная, схема подключения верна. После установки прибора его следует обучить. Порядок обучения описан в инструкции. Временно (до установки кнопки управления центральным замком) обучил сигналку на закрытие дверей по включенному зажиганию и опущенному ручнику, открытие дверей по выключенному зажиганию. Все эти функции штатные. Далее буду устанавливать кнопки управления центральным замком.

Источник

Как выбрать доводчики стёкол на авто и установить. Обзор лучших моделей

Обзор и описание доводчиков стёкол на автомобиль: назначение доводчиков, разновидности, топ моделей, особенности. Видео о самостоятельной установки доводчика стёкол.Ранее такого рода устройствами комплектовались разве что топовые версии премиальных автомобилей. Но популярность взяла своё, и теперь доводчик стёкол можно подобрать практически к любому авто.

Речь идёт о модуле, поднимающем стёкла при включении сигнализации или центрального замка. Таким образом, автомобилисту, припарковавшему машину, не нужно будет беспокоиться о том, чтобы закрыть в ней окна.

В чём ценность устройства

Насколько действительно нужен машине модуль автоматического поднятия стёкол, наглядно демонстрирует история, приключившаяся с владельцем Toyota Camry SV40. Дело было ясным летним днём.

Водитель, «шаманя» над механизмами своей машины, оставил её окна распахнутыми для вентиляции салона, поскольку жара на дворе стояла приличная. Дождь ожидался, но автовладелец собирался закончить свой ремонт раньше. Но не тут-то было!

Упавшие с неба первые капли воды заставили водителя срочно собирать инструмент и возвращать снятые детали на место. Когда эти манипуляции были завершены, дождь уже лил, как из ведра, а окна машины всё ещё были открыты. Автовладелец активировал ключ. Стекло на двери водителя выехало и закрыло окно. Посчитав, что и с другими окнами будет то же самое, водитель ушёл в гараж разбираться с инструментами.

Ну а по окончании ливня автомобиль напоминал аквариум. Через те окна, которые оказались незакрытыми, в салон проникло немало воды, и автовладельцу пришлось изрядно повозиться, убирая её оттуда. Что поделать – в оригинальной Camry доводчиком стекла оснащена только водительская дверь.

Впоследствии автолюбитель приобрёл на eBay за 9 долларов аналогичное устройство, но взаимодействующее уже с четырьмя стеклоподъёмниками.

Разновидности доводчиков стёкол

При установке в автомобиле агрегат бесцеремонно «вклинивается» в проводку между электромотором, отвечающим за движения стекла и кнопкой запуска этого локального двигателя.

Пока охранные системы машины не задействованы, доводчик в процессе открытия-закрытия окон не участвует, пропуская управляющие сигналы просто через себя. Но при включении охранных систем устройство поднимает опущенные стёкла.

На современном рынке присутствует множество различных доводчиков стёкол. И при выборе такого устройства следует учитывать его главные характеристики:

Обычно доводчик подключается по схеме, не особо зависящей от наличия у него дополнительных возможностей. Но такие опции влияют на стоимость агрегата, так же, как и бренд. К тому же некоторые модели после установки требуют «обучения», но об этом должно быть указано в руководстве по эксплуатации.

Как установить доводчики стекол самостоятельно?

Само устройство можно пристроить практически в любом уголке салона машины, однако важно позаботиться, чтобы на агрегат не попадала влага. Обычно его прячут за дверной обшивкой или приборной панелью. Как правило, к агрегату прилагается схема его подключения, которой не стоит пренебрегать при монтаже.

Для крепления и подключения агрегата могут понадобиться:

Способ крепления модуля определяется типом его корпуса. Как вариант, агрегат может быть закреплён на саморезах. Если устройство решено спрятать под обшивкой водительской двери, то следует соблюдать особую осторожность, поскольку там находится множество различных соединителей, от которых зависит работа стеклоподъёмников и центрального замка.

Технология демонтажа панели может иметь отличия для разных машин, но обычно процесс сводится к откручиванию крестовой отвёрткой крепёжных винтов и снятию самой обшивки.

Для подключения устройства потребуется подсоединить к нему следующие провода:

Обычно устройство оснащается предохранителем, защищающим от резких перепадов тока, причиной которых могут стать неправильное подключение или внештатная ситуация.

Пожалуй, наибольшую сложность при подключении устройства вызывает процесс соединения проводов, идущих от него, с теми, которые ведут к приводу стеклоподъемника.

Положительную и отрицательную полярности желательно не путать, иначе при включении охранных систем электродвигатели будут вращаться в обратном направлении, и окна – не закрываться, а наоборот, открываться.

Панель на дверь следует возвращать, когда работоспособность доводчика будет уже проверена. Смонтированные провода нужно спрятать таким образом, чтобы они были надёжно защищены от деформаций, а также не доставляли неудобств путешественникам. Для этой цели могут послужить стяжки из пластика, изоляционная лента, гофрированные монтажные трубки и прочее.

Стоит отметить, что устройства, рассчитанные на закрывание двух окон, и четырёхоконные, подключаются аналогично. Эти процессы отличаются разве что разным количеством проводов.

В частности, устройство на два стекла использует 3 провода для питания и управления, а также 4 – для подъёма стёкол – по паре на стеклоподъёмник. То есть, всего 7. Ну, а для агрегата, рассчитанного на четыре стекла, потребуется ещё четыре соединительных элемента – по два на каждый дополнительный привод.

В принципе, монтаж и подключение доводчика стёкол сложностей у автомобилистов вызывать не должны, если в ходе этих работ придерживаться схемы. А после завершения следует покрыть провода изоляционным материалом и надёжно спрятать их.

ТОП-6 моделей доводчиков стёкол

Своё применение эти агрегаты находят в самых разных машинах: Лада (Приора, Калина, 2110, 2114), Hyundai, Nissan, Mazda, Kia, Toyota и ряде других.

Среди доводчиков, снискавших наибольшую популярность у автомобилистов, можно отметить следующие:

Сегодня на рынке автоаксессуаров не наблюдается дефицита в системах автоматического закрывания окон. Но предпочтение лучше отдавать продукции от известных брендов, поскольку дешёвые китайские модули могут оказаться со слабым эксплуатационным ресурсом. Причём, в сегменте низких цен нередко попадаются просто бракованные экземпляры. Так что экономить на доводчиках не рекомендуется.

Заключение

Доводчик стёкол – вещь, безусловно, полезная и рекомендуемая к приобретению. Автовладелец, умеющий держать в руке отвёртку и хоть немного разбирающийся в электрических схемах, вполне сможет самостоятельно установить этот агрегат в свою машину. Главное в этом процессе – полярность не перепутать.

А что касается выбора модели, то следует учесть количество стеклоподъёмников в автомобиле и наличие дополнительных функций в искомом устройстве. Если такой «сервис» использовать не планируется, то и переплачивать за него явно не стоит.

Видео о самостоятельной установки доводчика стекол:

Обзор и описание доводчиков стёкол на автомобиль: назначение доводчиков, разновидности, топ моделей, особенности. Видео о самостоятельной установки доводчика стёкол.

||rss|Ранее такого рода устройствами комплектовались разве что топовые версии премиальных автомобилей. Но популярность взяла своё, и теперь доводчик стёкол можно подобрать практически к любому авто. Речь идёт о модуле, поднимающем стёкла при включении сигнализации или центрального замка. Таким образом, автомобилисту, припарковавшему машину, не нужно будет беспокоиться о том, чтобы закрыть в ней окна. В чём ценность устройства Насколько действительно нужен машине модуль автоматического поднятия стёкол, наглядно демонстрирует история, приключившаяся с владельцем Toyota Camry SV40. Дело было ясным летним днём. Водитель, «шаманя» над механизмами своей машины, оставил её окна распахнутыми для вентиляции салона, поскольку жара на дворе стояла приличная. Дождь ожидался, но автовладелец собирался закончить свой ремонт раньше. Но не тут-то было! Упавшие с неба первые капли воды заставили водителя срочно собирать инструмент и возвращать снятые детали на место. Когда эти манипуляции были завершены, дождь уже лил, как из ведра, а окна машины всё ещё были открыты. Автовладелец активировал ключ. Стекло на двери водителя выехало и закрыло окно. Посчитав, что и с другими окнами будет то же самое, водитель ушёл в гараж разбираться с инструментами. Ну а по окончании ливня автомобиль напоминал аквариум. Через те окна, которые оказались незакрытыми, в салон проникло немало воды, и автовладельцу пришлось изрядно повозиться, убирая её оттуда. Что поделать – в оригинальной Camry доводчиком стекла оснащена только водительская дверь. Впоследствии автолюбитель приобрёл на eBay за 9 долларов аналогичное устройство, но взаимодействующее уже с четырьмя стеклоподъёмниками. Разновидности доводчиков стёкол При установке в автомобиле агрегат бесцеремонно «вклинивается» в проводку между электромотором, отвечающим за движения стекла и кнопкой запуска этого локального двигателя. Пока охранные системы машины не задействованы, доводчик в процессе открытия-закрытия окон не участвует, пропуская управляющие сигналы просто через себя. Но при включении охранных систем устройство поднимает опущенные стёкла. На современном рынке присутствует множество различных доводчиков стёкол. И при выборе такого устройства следует учитывать его главные характеристики: Область применения: универсальные и оригинальные. Отличаются они только проводами и стоимостью: модули для определённой марки автомобиля имеют цену в три – четыре раза выше. Работа с 2 или 4 стёклами. Устройство следует размещать в машине с таким количеством стеклоподъёмников, на которое оно рассчитано. Особых отличий в функционировании этих типов доводчиков нет, но они разнятся по сложности подключения. Наличие памяти. Эта функция позволяют устройству при деактивации охранных систем машины возвращать стекло на прежнюю высоту. Причём, с помощью блока управления такое условие можно отменить. В дождливую погоду, например. Функция оберегания стёкол и внешних объектов. Она прекращает подъём стекла, если этому процессу препятствует некий посторонний предмет, находящийся в оконном проёме. Таким образом предотвращаются травмы, повреждения самих стёкол, а также поломки механизмов стеклоподъёмников. Обычно доводчик подключается по схеме, не особо зависящей от наличия у него дополнительных возможностей. Но такие опции влияют на стоимость агрегата, так же, как и бренд. К тому же некоторые модели после установки требуют «обучения», но об этом должно быть указано в руководстве по эксплуатации. Как установить доводчики стекол Само устройство можно пристроить практически в любом уголке салона машины, однако важно позаботиться, чтобы на агрегат не попадала влага. Обычно его прячут за дверной обшивкой или приборной панелью. Как правило, к агрегату прилагается схема его подключения, которой не стоит пренебрегать при монтаже. Для крепления и подключения агрегата могут понадобиться: отвёртки: стандартная и крестовая; пассатижи и кусачки; изоляционный материал. Способ крепления модуля определяется типом его корпуса. Как вариант, агрегат может быть закреплён на саморезах. Если устройство решено спрятать под обшивкой водительской двери, то следует соблюдать особую осторожность, поскольку там находится множество различных соединителей, от которых зависит работа стеклоподъёмников и центрального замка. Технология демонтажа панели может иметь отличия для разных машин, но обычно процесс сводится к откручиванию крестовой отвёрткой крепёжных винтов и снятию самой обшивки. Для подключения устройства потребуется подсоединить к нему следующие провода: питание модуля + 12 В; минус (масса); вход управления модулем; питание подъёма стёкол (по 2 провода на каждое). Обычно устройство оснащается предохранителем, защищающим от резких перепадов тока, причиной которых могут стать неправильное подключение или внештатная ситуация. Пожалуй, наибольшую сложность при подключении устройства вызывает процесс соединения проводов, идущих от него, с теми, которые ведут к приводу стеклоподъемника. Положительную и отрицательную полярности желательно не путать, иначе при включении охранных систем электродвигатели будут вращаться в обратном направлении, и окна – не закрываться, а наоборот, открываться. Разумеется, места соединения проводов должны быть хорошенько заизолированы. Для этой цели подойдут монтажная изолента либо термоусадочная трубка, «усаживающаяся» под влиянием тепла, исходящего, например, от переносной газовой горелки. Для надёжности можно задействовать оба варианта. Панель на дверь следует возвращать, когда работоспособность доводчика будет уже проверена. Смонтированные провода нужно спрятать таким образом, чтобы они были надёжно защищены от деформаций, а также не доставляли неудобств путешественникам. Для этой цели могут послужить стяжки из пластика, изоляционная лента, гофрированные монтажные трубки и прочее. Стоит отметить, что устройства, рассчитанные на закрывание двух окон, и четырёхоконные, подключаются аналогично. Эти процессы отличаются разве что разным количеством проводов. В частности, устройство на два стекла использует 3 провода для питания и управления, а также 4 – для подъёма стёкол – по паре на стеклоподъёмник. То есть, всего 7. Ну, а для агрегата, рассчитанного на четыре стекла, потребуется ещё четыре соединительных элемента – по два на каждый дополнительный привод. В принципе, монтаж и подключение доводчика стёкол сложностей у автомобилистов вызывать не должны, если в ходе этих работ придерживаться схемы. А после завершения следует покрыть провода изоляционным материалом и надёжно спрятать их. ТОП-6 моделей доводчиков стёкол Своё применение эти агрегаты находят в самых разных машинах: Лада (Приора, Калина, 2110, 2114), Hyundai, Nissan, Mazda, Kia, Toyota и ряде других. Среди доводчиков, снискавших наибольшую популярность у автомобилистов, можно отметить следующие: Mongoose PWM-4, который автолюбители прозвали «Мангустом». Устройства рассчитаны на управление четырьмя стёклами и представлены в разных модификациях. Запоминание высоты стекла не предусмотрено, окна закрываются одно за другим. Запускающий импульс и выходная полярность могут быть как со знаком «плюс», так и «минус». Агрегат защищён от перегрузки. Pandora DWM 210, рассчитан на 2 окна. Обладает памятью высоты стекла. Импульс запуска – плюсовой или минусовой. Устройство защищено от перегрузки. Модуль снабжён автоматическими функциями прекращения выдвижения стекла при соприкосновении с внешним объектом, отключения привода стеклоподъёмника при обрыве его троса, а также распознавания команд охранной сигнализации. Кстати, чтобы эта же сигнализация не поднимала ложную тревогу, она может быть отключена на то время, пока стёкла выезжают. Convoy CL-200. Рассчитан на поднимание двух стёкол. Запускающий импульс – минусовой, однако исходящая полярность – со знаком «плюс». Устройство имеет защиту от перегрузки. Convoy CL-450, взаимодействует с 4 стёклами. Запускающий импульс, а также исходящая полярность могут быть как положительными, так и отрицательными. Защищён от перегрузки. Cyclon PWM-2b, агрегат для двух окон. Импульс запуска может быть положительным или отрицательным. Устройство снабжено защитой от перегрузки. Cyclon PWM-4. Устройство, способное закрывать 4 окна, с положительным либо отрицательным запускающим импульсом и также защищённое от перегрузки. Сегодня на рынке автоаксессуаров не наблюдается дефицита в системах автоматического закрывания окон. Но предпочтение лучше отдавать продукции от известных брендов, поскольку дешёвые китайские модули могут оказаться со слабым эксплуатационным ресурсом. Причём, в сегменте низких цен нередко попадаются просто бракованные экземпляры. Так что экономить на доводчиках не рекомендуется. Заключение Доводчик стёкол – вещь, безусловно, полезная и рекомендуемая к приобретению. Автовладелец, умеющий держать в руке отвёртку и хоть немного разбирающийся в электрических схемах, вполне сможет самостоятельно установить этот агрегат в свою машину. Главное в этом процессе – полярность не перепутать. А что касается выбора модели, то следует учесть количество стеклоподъёмников в автомобиле и наличие дополнительных функций в искомом устройстве. Если такой «сервис» использовать не планируется, то и переплачивать за него явно не стоит.

Источник
