SSANGYONG KYRON — Дворники не возвращаются в исходное положение причина и устранение

Дано:
— Автомобиль: SSANGYONG KYRON
— Год выпуска: 2012
— Коробка передач: МКПП, 5 ступеней
— Привод: Полный
— Пробег: 75 000 километров

Жалобы:
— Дворники не возвращаются в исходное положение

Требуется:
— провести диагностику механизма
— выявить и устранить причину неполадки

Зависание дворников по середине стекла довольно частая проблема на многих автомобилях, так как конструкция электропривода стеклоочистителей практически идентична для многих марок.
Причиной тому является механизм встроенный в мотор стеклоочистителя в котором находится группа контактов отвечающая за возврат в исходное положение стеклоочистителей. Многие ошибочно виновником проблемы считают реле стеклоочистителя, но это ошибочное мнение так как реле стеклоочистителя в основном отвечает за кратковременные режимы работы и скорость работы стеклоочистителя.

Для устранения причины первым делом нужно добраться до электропривода стеклоочистителя и демонтировать его для дальнейшего ремонта. В большинстве случаев отремонтировать данный механизм гораздо проще и дешевле чем менять на новый.

Важно аккуратно извлечь клипсы для правильного последующего демонтажа защитной накладки, в противном случае сломанная клипса может доставить немало хлопот.

Получив доступ к электродвигателю нужно отключить разъем питания, который находится в непосредственной близости с электромотором, во избежание замыкания в процессе работы. Клемму аккумулятора снимать для этого не обязательно.

В данном случае электродвигатель расположен довольно удобно и для вскрытия достаточно открутить три винта, сам электродвигатель при этом остается на месте.

Эта процедура очень важна так как при отсутствии хорошего контакта устройство будет греться и может выйти из строя.

Важно помнить, что смазка обязательно должна быть «Диэлектрической», то есть не проводящей ток. В противном случае смазка закипит. После чего произойдет замыкание, которое приведет к выходу из строя всего механизма.

Данная процедура потребовала всего лишь 1 час 30 минут.

На кассе:
— работа по диагностике и ремонту механизма стеклоочистителя — 2000 руб.

Действующие лица:
— механик-автослесарь: Керимов Илья
— мастер-приёмщик: Артём Пономаренко

С 10:00 до 21:00 без перерывов и выходных
+7 (495) 125-20-56
г. Москва, Днепропетровский проезд, дом 7
Авто-Драйв.рф

Источник

Daewoo Matiz Песочная Масяня 1.0 › Бортжурнал › Восстановление работы дворников (узбекских стеклоочистителей в данном случае).

Несколько ранее я описал проблему плавно возникшую на 6 году жизни матиза. На морозе дворники перестали возвращаться в ноль, а оставались там где их настигло пропадание питания. Через несколько минут, они восстанавливали свою функцию возврата.

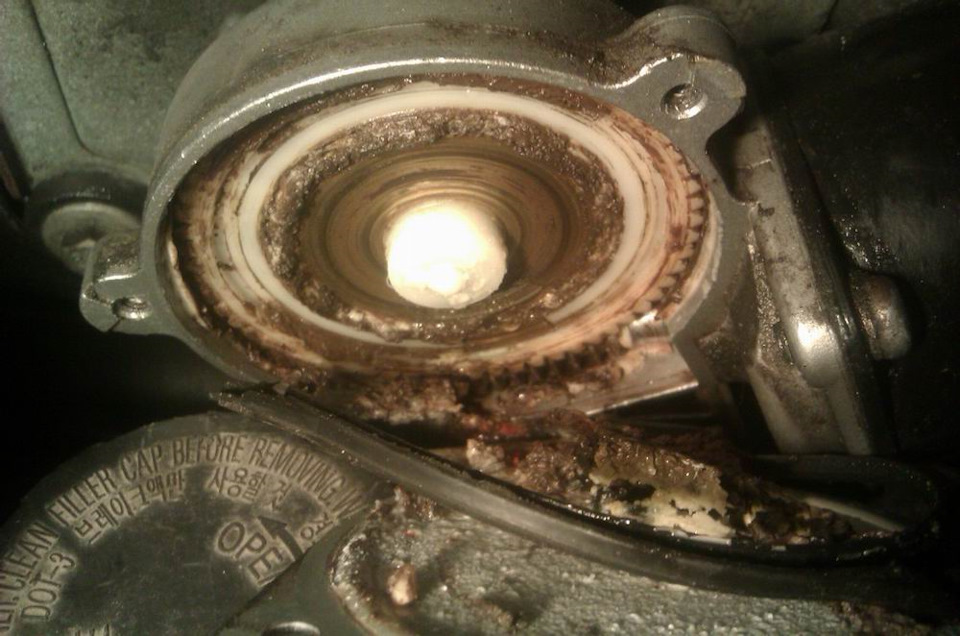

Вскрытие показало ужасное состояние внутренностей редуктора мотора

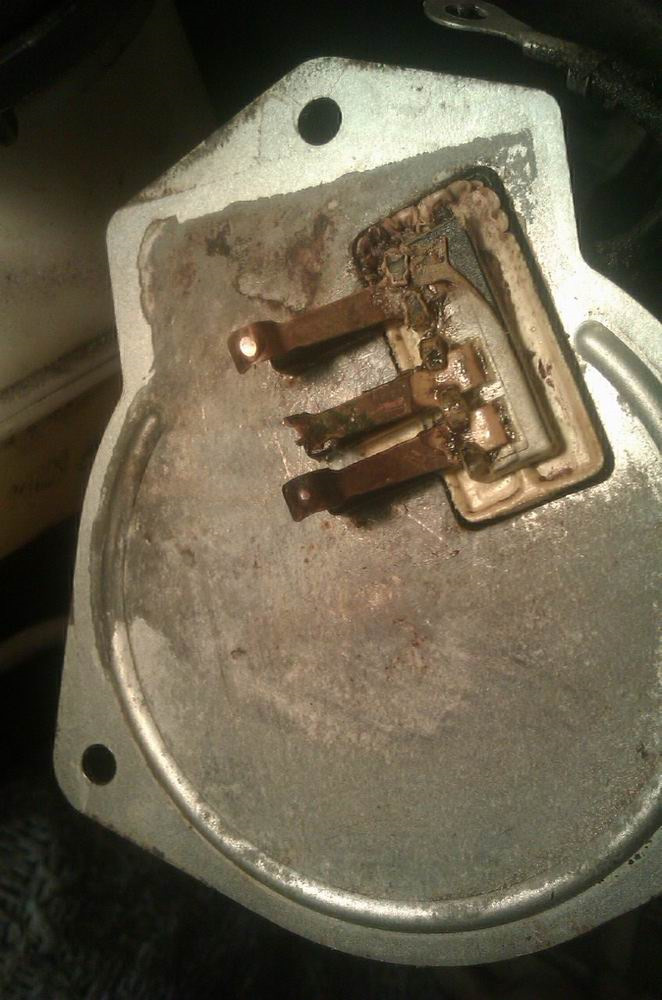

и изъеденный средний контакт, сообщающий о положении дворников на реле стеклоочистителей.

Я вытащил реле и стал ездить с двумя непрерывными режимами : медленно/быстро.
Ездить без возврата вообще неудобно. От слова совсем!

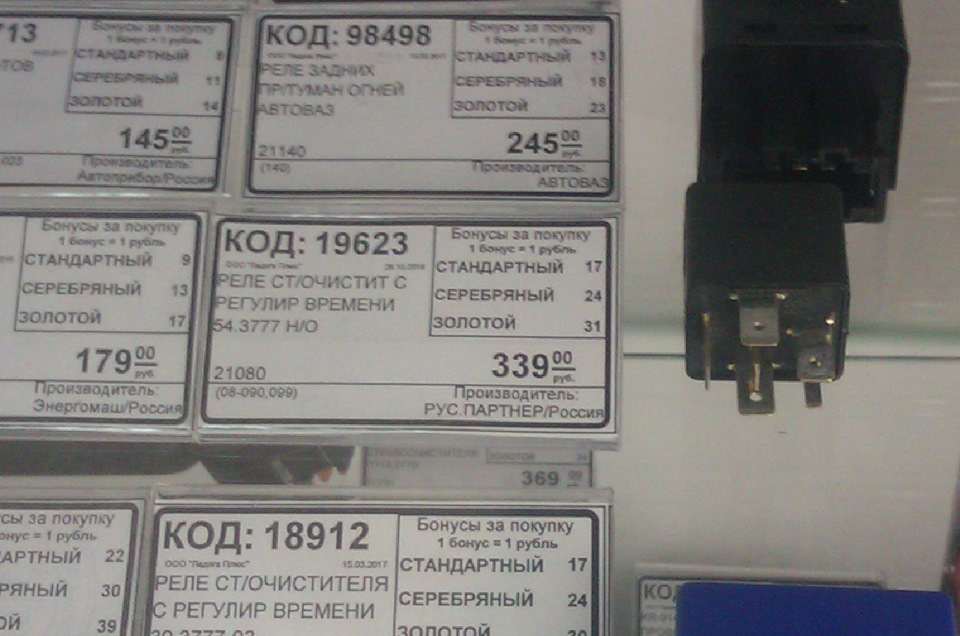

А так как у меня стояло реле с регулируемой паузой 54.3777, то вообще неудобно стало.
Продаются они в жигулевских магазинах. В машину с паузой встают как родные.
Позволяют изменять длительность паузы, от 0,5 до 40 секунд. Никаких дополнительных штук, все программируется интуитивно, на ходу штатным переключателем.

Очень удобно — рекомендую!

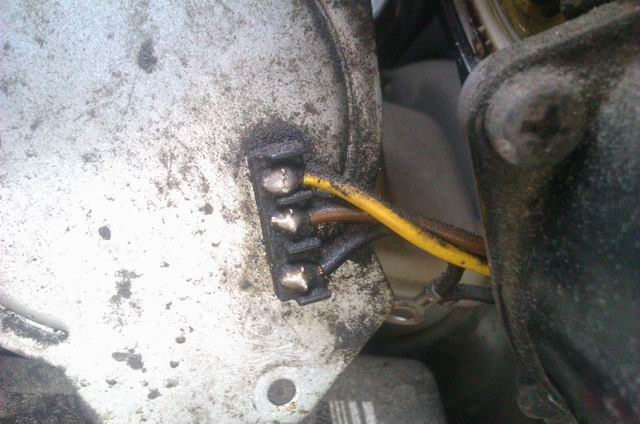

Итак, сфотографировал расположение и цвета проводов перед тем как отпаять их.

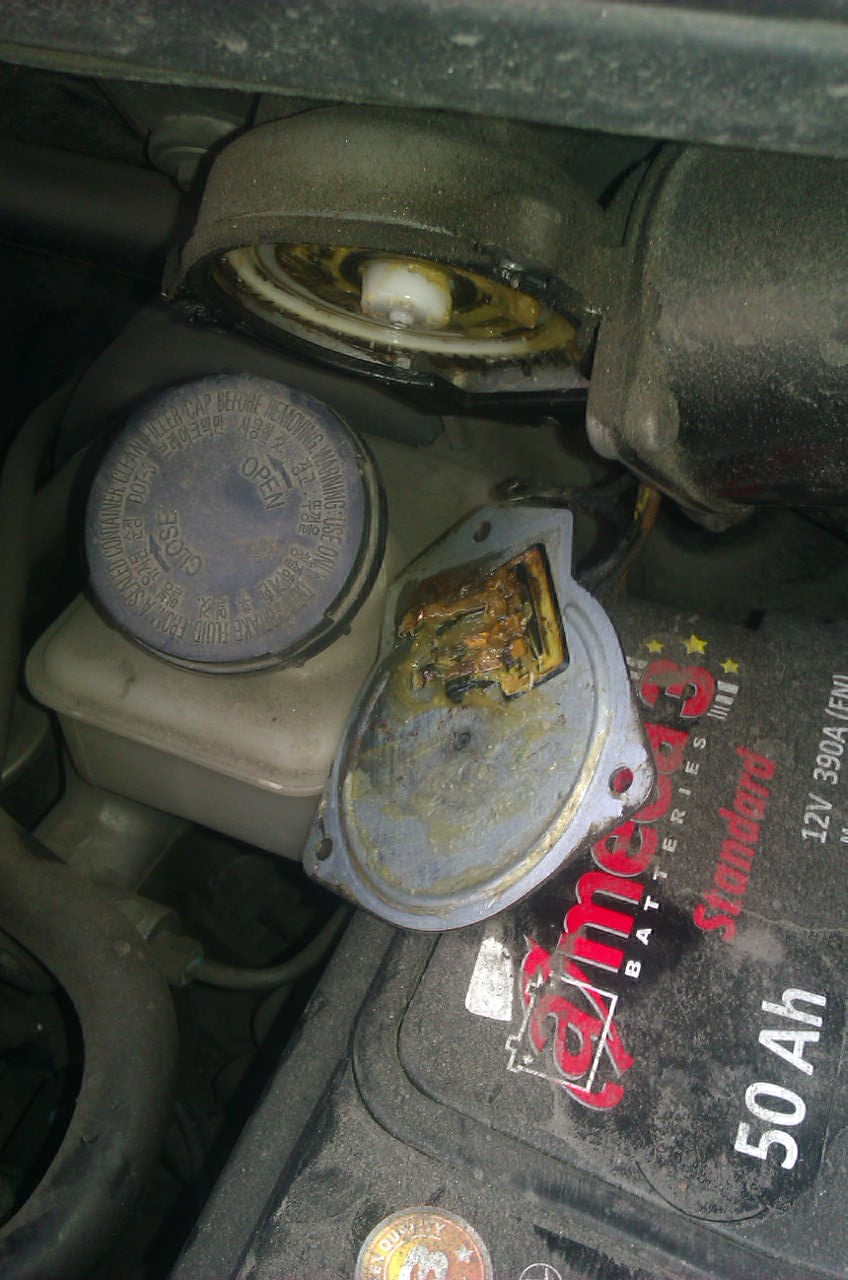

Откручиваем три самореза короткой крестовой отверткой.

По понятным причинам все коробки воздушного фильтра я уже снял. С этого начинается любая работа, практически.

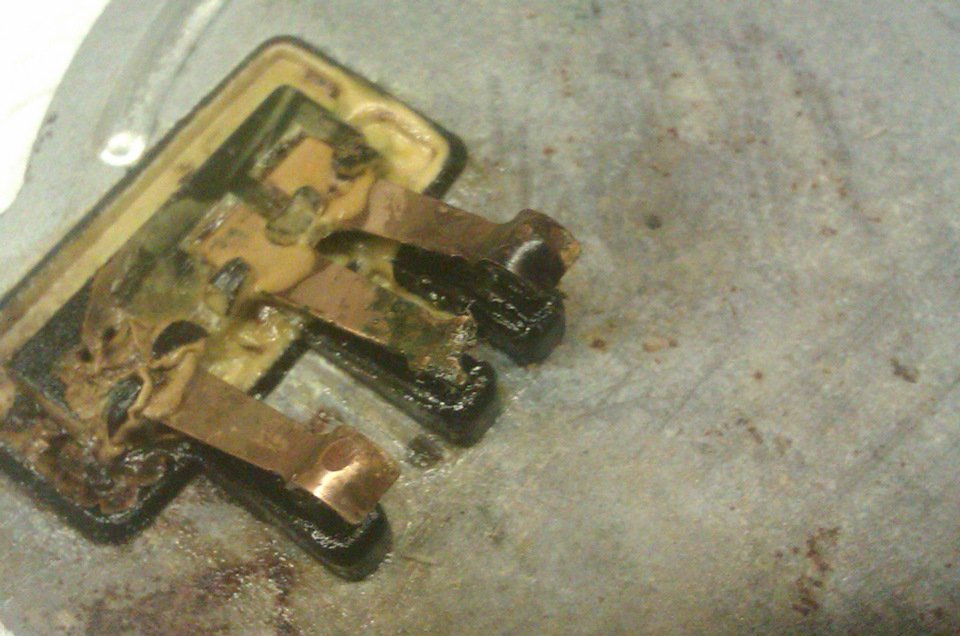

Отмыл и оттер от смазки.

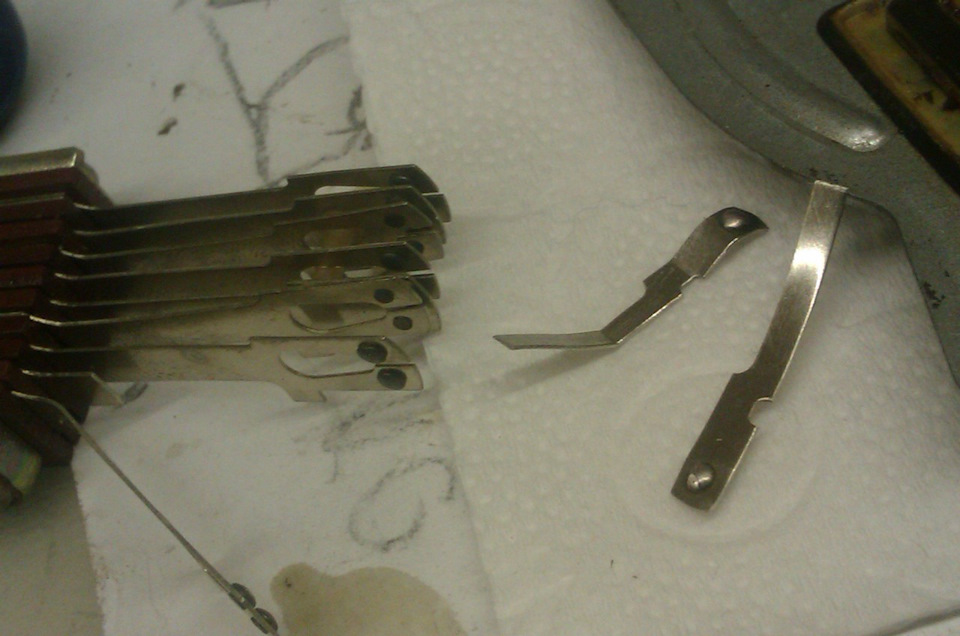

Их некоего старого реле был жестко откушен зубами один контакт, а так как они спаренные, то еще и поделен пополам.

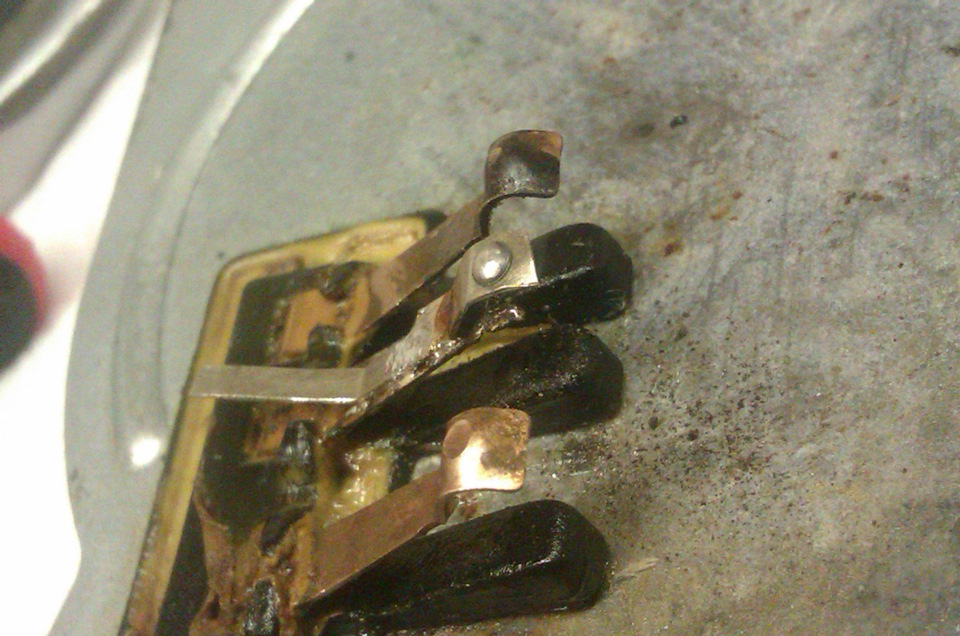

Изогнул подходящим образом и предварительно аккуратно залудив поверхности того и другого, припаял контакт на остатки старого.

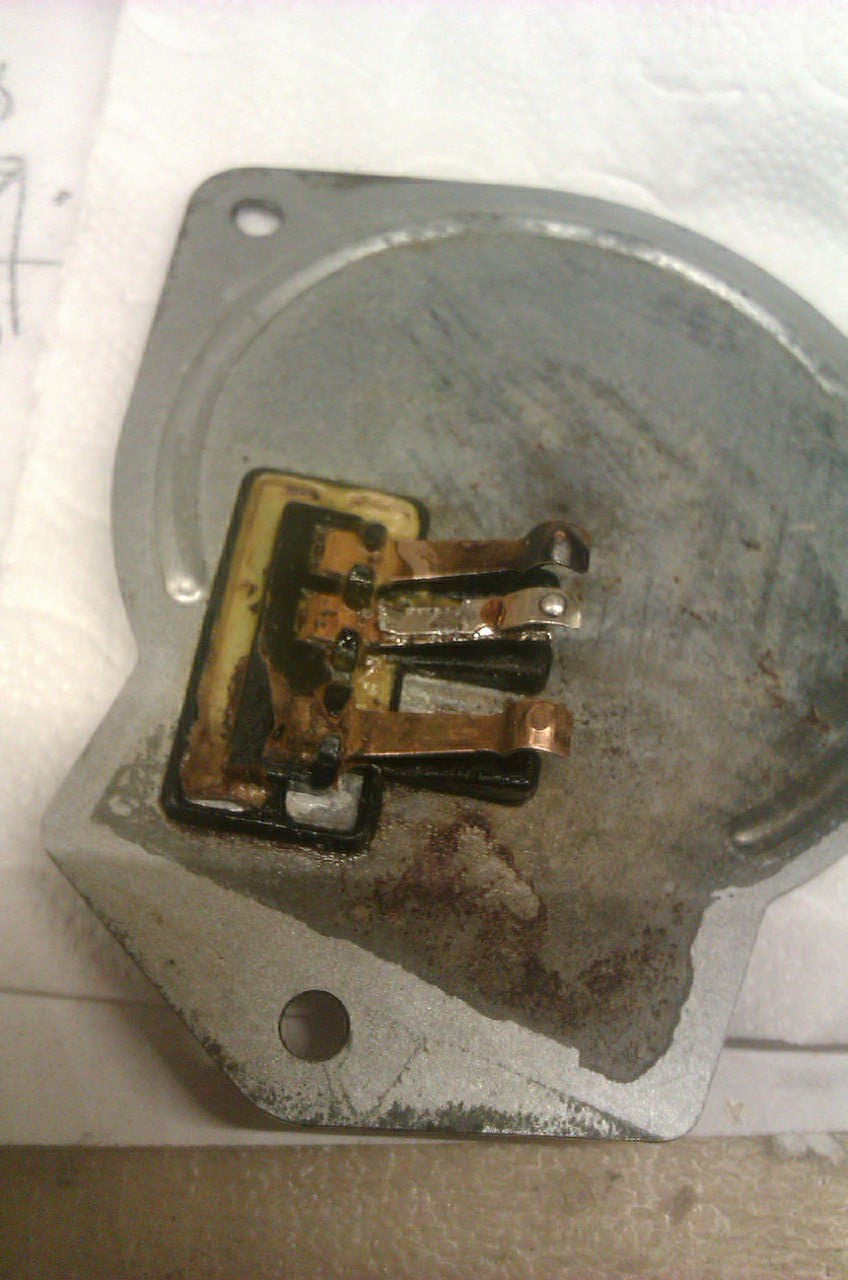

Выровнял их по высоте, лишнее откусил.
Далее оставалось лишь собрать все на место наложив внутрь редуктора смазки (может все таки меньше воды попадать будет). Припаять обратно провода согласно снимка.
Наслаждение гарантировано!
Всем чистых стекол.

Источник

19.32 Помощь при неисправностях

Помощь при неисправностях

А. Стеклоочистители не работают1. Дефектный предохранитель
2. Дефект в реле разгрузки
3. Отсоединился кривошип привода стеклоочистителей
4. Нет проводимости в синем/красном токоподводящем проводе от коробки предохранителей к выключателю стеклоочистителей
5. Нет проводимости в проводе двигателя
к массе
6. Сгорел двигатель стеклоочистителей
7. Неисправен выключатель стеклоочистителейЗамените
Проверьте реле
Привинтите

В. Стеклоочистители не работают в режиме ступени I1. Дефект в клемме 53 двигателя стеклоочистителей
2. Нет проводимости в клеммах 53а/53 в выключателе стеклоочистителейЗамените двигатель

С. Стеклоочистители не работают в режиме ступени II1. Нет проводимости в проводе клеммы 53b от выключателя стеклоочистителей к двигателю
2. Нет проводимости в клеммах 53а/53b в выключателе стеклоочистителей
3. Дефект в клемме 53b на двигателе стеклоочистителейПроверьте провод

D. Стеклоочистители работают только в режиме ступени II

Нет проводимости в проводе клеммы 53 от выключателя стеклоочистителей к двигателюПроверьте проводЕ. Стеклоочистители не возвращаются в исходное положение1. Нет проводимости в проводе клеммы 53е между выключателем стеклоочистителей и двигателем (работает через реле стеклоочистителей/стеклоомывателей)
2. Неисправен двигатель стеклоочистителейПроверьте провод
Проверьте контрольной лампой: между клеммой 53а и массой лампа должна гореть постоянно. Между клеммой 53е и массой лампа должна погаснуть перед достижением положения парковки. При противоположной проверке между клеммой 53е и плюсом аккумулятора лампа должна загореться перед достижением положения парковки. Если нет, замените двигательF. Стеклоочистители не работают с интервалом1. Неисправно реле стеклоомывателей/стеклоочистителей
2. Нет проводимости в проводе клеммы J между выключателем стеклоочистителей и реле
3. Дефект в контакте клеммы J в выключателе стеклоочистителейЗамените

G. Прерывистый режим работы стеклоочистителей не выключается

1. См. Е 1
2. См. F 1
3. Контакт J в выключателе стеклоочистителей не открывается
4. Короткое замыкание в проводе клеммы J к выключателю стеклоочистителейЗамените выключатель

Н. Стеклоочистители не вытирают досуха после приведения в действие стеклоомывателейСм. F 1I. Стеклоочистители после выключения не остаются в положении парковки или остаются недолгоНедостаточный скользящий контакт в двигателе стеклоочистителейРазберите двигатель стеклоочистителей, зачистите контакты. Если нужно, замените двигатель

Неисправен двигатель стеклоочистителей или подводящий провод?

Чтобы демонтировать двигатель стеклоочистителей, нужно снять левую часть черной облицовки под ветровым стеклом. Для этого поверните монетой поворотные фиксаторы (1 и 2) влево и снимите оба металлических зажима (3 и 4) на нижнем краю.

Рычажной механизм стеклоочистителя вместе с двигателем могут быть вынуты из коробки путем вращения при демонтированной облицовке после ослабления трех крепежных винтов (1–3).

Для того чтобы выяснить, в порядке ли двигатель стеклоочистителей или подводящий провод и выключатель, вам поможет следующая проверка:

Демонтаж двигателя стеклоочистителей

Монтаж нового двигателя стеклоочистителей

Для монтажа нового двигателя стеклоочистителей или если старый двигатель был снят с крепежной консоли:
