Schumacher69rus › Блог › что нужно для установки 16клапанного мотора в ниву шевроле.

Двс ваз 21179 на ниву. e43b1fes 100. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-e43b1fes 100. картинка Двс ваз 21179 на ниву. картинка e43b1fes 100. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от «супер авто» для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.
Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

90мм вполне достаточно, его мы будем использовать как проставку между кв и стандартным шнивовским маховиком, маховик свой от шнивы несём фрезеровщику с этой проставкой и просим рассверлить отверстия под болты как на нашем пятячке, попросите что бы центровку получше сделали, в продаже есть шнива маховики с такими овальными отверстиями уже доработанные, можете его купить, без разницы, значит далее идём в магазин газ уаз и покупаем болты крепления маховика от уаза, они длиньше как раз на величину нашей проставки, так же покупаем подшипник первичного вала который должен в кв вставляться, ставим нашу проставку на колено в неё вставляем подшипник(он плотненько в неё входит), далее наш шнивовский маховик, дистанционную пластину и болтами от уаза прикручиваем всё это дело моментом 8-9кгс предварительно смазав резьбу серым герметиком или фиксатором резьб…, и всё… теперь нам не нужно перетачивать венец, не нужно ставить проставку под выжимной и подкладывать шайбы под стартер тоже не нужно, на самом деле здесь всё легко и просто… Поддон доставил мне массу хлопот, я взял готовый под классику 16кл(как выяснилось это зря) он совершенно другой, проще сделать из 2108, мой колхозный подтекает, я на днях буду делать правильный, поэтому фотку выложу поддона позднее, с выпуском тоже не просто, говорят можно взять от классики готовый 16кл и под ниву доработать, я зажмотил 4р и сделал из выпускного коллектора от приоры(мне бу достался, новый 1р) без ката которые продаются, тут порезать и поварить пришлось от души, хз кто на шниве придумал приёмную трубу над стабилизатором пустить, ну и фиг с ним я так же состыковал их и остальное всё родное…, ну про опоры двигателя даже говорит нечего, они по отверстиям подходят, только левый кронштейн отверстия от 8мм рассверлить на 10мм, теперь про гур: можно на разборке или в магазине купить кронштейн гур для 2110, он с нашим совместим, кроме шкива, шкив нужен тоже от 2110 т.к. вылет разный(вот каталожный номер я новый брал 2110-3407180), маленькая деталька мне весь процесс остановила, называется кронштейн ролика ремня генератора вот номер 21104-1041084-00, лучше на разборке взять, эти детали не ломаются и их обычно полно, так же понадобится кронштейн генератора от приоры с гуром или кондеем и опора двигателя передняя боковая, торчащий от неё нос отрезаем, как вариант, на разборке можно взять ломанный, мне бесплатно отдали, он нам нужен для правильной установки генератора, короче тут всё нам надо как на приоре с гуром, можно поменять шкив генератора от приоры(на ниве 5ручейков на приоре 6) и тогда ремень нужен будет 6рк1113-6рк1120, я не стал заморачиваться и поставил 5рк, пока нормально; топливная рампа от приоры подходит идеально, только трубку выпрямить аккуратно и соединить с нашей; ресивер можно оставить пластиковый, но тогда воздушный фильтр будет над коллектором, у меня стоит шноркель и мне пришлось заказать готовый с дросселем на акб повёрнутым, термостат можно и свой оставить, а можно и от 2101, тут как фантазия позволит, патрубки в магазине докупить и соединить не составит труда, обогрев дросселя не обязательно подключать, но через него удобно воздух выпускать…, теперь про настройку: родной эбу бош 7.9.7+ я смог отстроить другу на 21124 двигатель без проблем, только дроссель пришлось поменять на обычный(у нивы канал рхх больше), в моём случае оказалось сложнее, если рабочие режимы труда не составило отстроить, то с хх возникла проблема, поэтому я сменил блок на ителма м73 с допайкой необходимых элементов для работы второй скорости вентилятора, можно поставить январь 7.2 от калины и тоже придётся отстроить всё это дело…, проводку под датчики распотрошить пришлось, что бы всё дотянуть до своих мест, кроме провода на датчик коленвала, его необходимо удлинить.
На всю переделку ушла неделя, оч много времени ушло на поддон и выхлоп.

Итог: мотор едет в разы лучше стандартного(разгон до 100 стал 13сек, максимальную скорость не мерил, позднее выложу), тяга с низов намного лучше, а работает так тихо и так ровно, что крадёшься на холостых как мышь)), расход уточню в процессе эксплуатации…

Источник

Двс ваз 21179 на ниву. 45732u 100. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-45732u 100. картинка Двс ваз 21179 на ниву. картинка 45732u 100. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

ИСТОЧНИК: topru.org/35635/drygatel-dlya-vedra/ Дрыгатель для ведра
ВЫЛОЖИЛ: PROPER · 27.02.2016 · UPD: 27.02.2016 ·

АВТОВАЗ готов к выпуску нового двигателя в промышленных объёмах. Речь идёт о новом двигателе 21179 объёмом 1.8 литра и мощностью 122 л.с. Пока линия выдаёт по одному мотору каждые 7-8 минут, в дальнейшем время сборки сократится до пяти минут.

На видео видно, как этот дрыгатель крутят. Видео, кстати, по времени 17 минут — и там далеко не безразрывный хронометраж, ну да ладно, к такту конвеера это не имеет никакого отношения. Меня, если честно, развеселило другое.

Мало кто заметил, что ВАЗ применил на двигателе 1.8 индивидуальные катушки зажигания, одевающиеся на свечи. Решение весьма дорогое и капризное — катушки с полупроводниковым коммутатором вынуждены работать в колодце головки блока, где температуры достигают 120 градусов цельсия, и при такой температуре коммутатору надо еще как-то рассеять около 5-10 ватт мощности потерь. Несложно догадаться, что температура полупроводникового перехода будет где-то за 180 градусов цельсия, и надежно это не будет работать никогда.

Так вот чтобы жизнь мёдом не казалась, конструкторы ВАЗа накрыли свечные колодцы со всей этой тряхомундией впускным коллектором. Который не только ухудшает охлаждение коммутаторов катушек — но который еще и надо снимать, чтобы заменить вылетевшие катушки или сдохшие свечи.

Сначала, ясен пень, идея была сделать как на 16-клапаннике у приоры — чтобы доступ к свечам был между каналами впускного коллектора. Но катушка на свечу — сильно крупнее обычного наконечника, а диаметр воздуховодов впускного коллектора для мотора 1.8 пришлось увеличивать, при том же шаге цилиндров, да еще и экономить на высоте коллектора, делать его приплюснутым. Вот и не осталось места.

Ну, может, потом чего-нибудь придумают.

Сам мотор называть «новым» можно только с перепою — это всё тот же 16-клапанник от Приоры, дополнительные 200 кубиков объема ему накинули, увеличив ход поршней. Высота блока цилиндров выросла — но недостаточно для того, чтобы избежать увеличения угла наклона шатунов, соответственно увеличилась боковая нагрузка на поршни и потери на трение. Заранее могу предсказать, что экономичность нового мотора будет хуже, чем мотора 1.6 16v. Ах да — в теории у мотора появился фазовращатель на впускном валу, позаимствованный с 16-клапанника Рено. Это улучшило эластичность мотора — но фазовращатель этот конструктивно дрянной, он дохнет и очень критичен к качеству и интервалам смены масла.

Вообще практически весь мотор собран из импортной комплектухи — даже распредвалы и те корейские, поршни Федерал Могул, клапана Малле, и так далее. Смысл изготовления такого мотора с архаичным дизайном для меня теряется.

Вот характеристики мотора:

Знаете — я не вижу на этих графиках никакой заметной пользы от фазовращателя. Хуже того — глядя на эти картинки, возникают сомнения в здравомыслии ВАЗовских конструкторов. Если их коробку передач рвало в клочья уже мотором 21129 с крутящим моментом в 148 Нм — то что с ней будет при крутящем моменте в 170 Нм?

Да и вообще — что, именно нехватка мощности мотора беспокоила широкие круги покупателей машин ВАЗа? А не ненадежная коробка передач, низкая топливная экономичность и дурацкая ценовая политика завода? С чего вдруг ВАЗ решил вкинуть еще кучу денег в новый мотор на 122 кобылы — что, именно это должно спасти упавшие продажи ВАЗа? Вы ведь понимаете, что миллионы, вбуханные в новый мотор — придется отбивать повышением цены на автомобили.

Двигатель 1.8 литра дебютировал на Lada Xray в связке с автоматизированной механической трансмиссией («роботом»). На АВТОВАЗе якобы «не исключают» появление пары 1.8 литра и пятиступенчатой «механики». Об этом заявили представители компании во время всероссийского тест-драйва новинки. Ну они много чего заявляют — однако смысл поставки нового мотора только с роботом как раз в том, чтобы система управления роботом не давала резко нагружать коробку передач, ибо она-то старая и хилая, ее проектировали еще в 80-е годы под моторы до 80 лошадей мощностью. Я прекрасно помню, чем кончились попытки ставить на Приору опелевский 120-сильный мотор — ВАЗовские коробки передач сразу стали расходником, их скручивали просто на резком старте со светофора.

Плановое время сборки одного двигателя 1.8 литра — не более пяти минут. Проектная мощность линии — до 60 000 моторов ежегодно. В настоящее время ведутся работы по завершению наладки оборудования.

Вопрос на самом деле только один — ЗАЧЕМ?

Комментарии о материале (сверху свежие):
ElvirS (2016-02-27 20:48:44)
Ну если катушки DENSO то 100тыс отходят, на Рено К4М или F4R и больше хаживали, чего не скажешь про Sagem те и по 15 тыс вылетали
Anjey71 (2016-02-27 20:58:24)
Интересно, что-то иное после таких статей ВАЗ сделает?) Или по-прежнему будут идти по «своему пути»? Как думаете?
FLY_Slim Jr. (2016-02-27 21:00:25)
Х с ними с индивидуальными катушками, но проработать охлаждение могли бы. Смонтировать их например на воздухозаборе вернее радиатор туда впендюрить хххээ
FLY_Slim Jr. (2016-02-27 21:01:27)
Он будет читать эти статьи и пилить бабло дальше
Anjey71 (2016-02-27 21:02:23)
А вообще, эти автомобили ездят?
FLY_Slim Jr. (2016-02-27 21:03:59)
Если ремонтировать и жигули ездят
Proper (2016-02-27 21:04:39)
Вы не сравнивайте F4R с ТАЗом. У F4R катушки стоят снаружи, над головкой блока — а не в колодках головки, и хорошо охлаждаются:

Двс ваз 21179 на ниву. 6f629g4k4e5 960. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-6f629g4k4e5 960. картинка Двс ваз 21179 на ниву. картинка 6f629g4k4e5 960. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

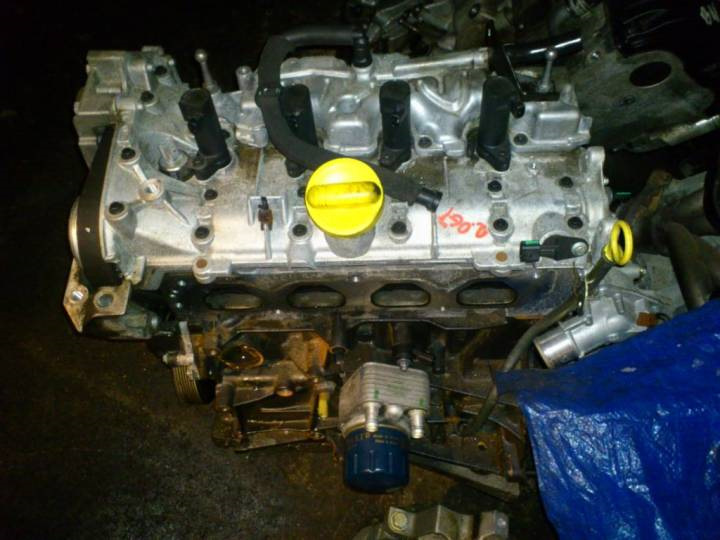

F4R Вот тут черное — это катушки, под ними в колодце головы — только наконечники свечей и свечи.
Proper (2016-02-27 21:06:21)
Вы задайте себе вопрос — а набуя? Чем не устраивала система, стоявшая на Приоре — с четырехвыводной катушкой и проводами? Ах ну да — технические кретины из техцентра увидели на моторе Рено индивидуальные катушки и открыли для себя это техническое решение — через 30 лет после того, как оно пришло на массовые моторы. Впердолили они его, не задумываясь над достоинствами и недостатками — просто чтобы было. Между прочим, катушки для установки внутри колодца головки — типа DENSO DIC-0103 (ставится на TOYOTA AURIS/COROLLA 1.6/AVENSIS/RAV 4) или аналогичные — стоят по 5000 рублей ШТУКА, а их там ЧЕТЫРЕ. Обычная четырехвыводная катушка стоит 450 рублей, и еще 350 рублей комплект проводов — итого 800 рублей вместо 20.000 рублей. Теперь вы понимаете, кто и ЗАЧЕМ принял это решение? Сколько на этом можно получить от поставщиков?

Источник

Предок, которого не было: почему история 1,8-литрового двигателя ВАЗ длиннее, чем кажется

Двс ваз 21179 на ниву. 91cb5f16baeca3d72aea05d5ac5db396. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-91cb5f16baeca3d72aea05d5ac5db396. картинка Двс ваз 21179 на ниву. картинка 91cb5f16baeca3d72aea05d5ac5db396. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Забытое прошлое

Чем дальше мы двигались в этом детальном обзоре, тем более просыпалось чувство дежавю: что-то очень похожее где-то уже встречалось. А ведь и правда, на ВАЗе когда-то уже существовал проект двигателя объёмом 1,8 литра, и речь не о модели «Силуэт» из середины 2000-х, с которой мы начали рассказ о моторе ВАЗ-21179. Нет, всё зародилось гораздо раньше, и в первый раз мы вскользь касались этой темы в финале повествования о «классических» ВАЗовских моторах, ведущих родословную от двигателя ВАЗ-2101.

К слову, сведения о том, что же за мотор тогда получился у специалистов КБПД АЗЛК, весьма и весьма обрывочны. И да, спустя несколько лет после окончания истории с этим загадочным двигателем (в 1991-м стало понятно, что производить его негде), конструкторы АЗЛК всё же передали в производство моторы объёмом 1,7-1,8 литра – их выпускали на Уфимском заводе автомобильных моторов, и они известны под индексами УЗАМ-3317, УЗАМ-3318 и УЗАМ-3313 – однако всё это, по большому счёту, не более, чем «расточенные» и получившие увеличенный ход поршня двигатели всё того же Москвич-412 с отдачей 85-90 л. с. и 130-135 Нм.

Действительно, «опереться» в конструировании двигателя на уже имеющийся блок – идея заманчивая, а зачастую и единственная из здравых. Не раз (мягко говоря) ходили этим путём и инженеры ВАЗа – и в том самом злополучном конкурсе «рецепт» их мотора был примерно такой же. «Примерно» – потому что просто расточить цилиндры, увеличить высоту блока и сделать более высоким «колено» – не обязательно означает получить на выходе мотор с оптимальными характеристиками, и это во Временном творческом коллективе УПД ВАЗа, который занялся в 1986 году «конкурсным» мотором 1,8 литра, хорошо понимали. Про то семейство моторов, которое получилось у них в итоге, нам удалось кое-что узнать. Так что же роднит его с новым ВАЗовским двигателем ВАЗ-21179?

Правильная идеология

Конечно, те моторы ни в коей мере не могут считаться родственными новому ВАЗовскому двигателю ВАЗ-21179 в привычном смысле – то были агрегаты, устанавливаемые продольно, они планировались под заднеприводные и, главным образом, полноприводные автомобили конца 1980-х годов – в отличие от нового двигателя ВАЗ-21179, который имеет «переднеприводную» родословную и вообще разработан на качественно новом уровне. И всё же мы рискнули провести параллель между этими семействами, и не только из-за одинакового рабочего объёма.

Эти две истории, с новым ВАЗовским 1,8-литровым мотором и со «старым» того же объёма, объединяет несколько интересных моментов. И первый из них заключается в том, что двигатели середины 1980-х и середины 2010-х были получены по одному и тому же рецепту – если угодно, они родственники не по «архитектуре», а по «идеологии». Дело в том, что в обоих случаях главенствующим требованием при разработке была максимальная привязка к действующему производству, чтобы снизить затраты на освоение. По факту это как раз-таки означает следующее: блок цилиндров «трогать» по минимуму, сохраняя ключевой параметр – расстояние между центрами цилиндров. Как известно, у «классических» ВАЗовских моторов оно равно 95 мм, а у «переднеприводных» – 89 мм. Несмотря на всю новизну, эти цифры остались неизменными и у канувшего в Лету семейства «321-322» (95 мм), и у современного ВАЗ-21179 (89 мм).

Тем не менее, во второй половине 1980-х годов ВАЗовским специалистам удалось создать семейство моторов, значительно превосходящее по показателям мощности и крутящего момента и имеющиеся тогда на ВАЗе двигатели, и все более поздние серийные варианты «классического» мотора. В разрабатываемое семейство вошли двигатели объёмом 1,8 литра: бензиновый восьмиклапанный ВАЗ-321, 16-клапанный ВАЗ-322 и вихрекамерный дизельный двигатель ВАЗ-3433 с турбонаддувом. «Предтечей» этих моторов считается экспериментальный 1,8-литровый бензиновый восьмиклапанник ВАЗ-320.

Техническим заданием для трёх новых моторов были заданы следующие показатели: диаметр цилиндра 82 мм, ход поршня 85 мм, рабочий объём 1 795 см³, мощность 90,5, 130,5 и 85 л. с. соответственно, крутящий момент – 14, 17 и 16 кГм (примерно 137, 167 и 157 Нм). Как видим, наибольшую отдачу должен был обеспечить 16-клапанный мотор ВАЗ-322 – 130,5 л. с. и 167 Нм. Для сравнения – цифры мотора ВАЗ-21179, разработанного на АВТОВАЗе спустя 30 лет, в конце 2010-х: 122,5 л. с. и 170 Нм.

В сентябре 1986 года на ВАЗе при Управлении проектирования двигателей (УПД) НТЦ ВАЗа по указанию Михаила Алексеевича Коржова (главный конструктор двигателей) был создан Временный творческий коллектив (ВТК), куда вошли группы испытателей и технологов завода. Руководителем проекта был назначен начальник отдела проектирования дизельных двигателей Леонид Николаевич Новиков. Так как проект участвовал в конкурсе (мы помним, что свой вариант семейства двигателей 1,8 литра разрабатывал и АЗЛК), был назначен куратор из правительства – Иван Степанович Силаев, заместитель председателя совета министров СССР. Кроме того, проект находился под наблюдением Комитета по науке и технике. По свидетельству ведущего конструктора двигателя ВАЗ-322 Аркадия Васильевича Егорова, за четыре месяца, с сентября по декабрь 1986-го, удалось разработать, изготовить и провести испытания восьмиклапанных ВАЗ-321, выдать конструкторскую документацию (КД) и приступить к изготовлению деталей для 16-клапанных бензиновых ВАЗ-322, а также полностью закончить КД на дизель ВАЗ-3433.

Только что собранный двигатель ВАЗ-321, имевший повышенные по сравнению с прежними моторами жёсткость и температурную стойкость блока, по словам очевидцев, на испытаниях в Димитровграде, где был самый продвинутый на момент 1980-х годов моторный стенд, завёлся буквально с пол-оборота. Мало того, он сразу же выдал показатели даже немного превосходящие требования ТЗ: 92 л. с. (67 кВт) при 5 800 об/мин и 147 Нм при 3 800 об/мин. Но, как мы уже знаем, в конкурсе победил проект АЗЛК, и поэтому ВАЗовское семейство моторов отправилось в «свободное плаванье». Благо, было совершенно понятно, куда именно его можно поставить.

Большие планы

Именно тогда, в конце 1980-х, двигатель 1,8 литра на ВАЗе впервые был установлен на прототип с прицелом на серийное производство. В июле 1987 года двигатель ВАЗ-320 был обозначен в качестве одного из вариантов мотора для нового поколения Нивы ВАЗ-2123 – той самой модели, которая много лет спустя перешла бренду Chevrolet. Впрочем, в то время, о котором мы говорим, никакой модели ещё не было – в 1988 году был построен первый ходовой макет ХМ-1, кузов которой представлял собой прежний, но удлиненный в районе средней стойки на 150 мм. Любопытный факт: дизайн «конечного» автомобиля задумывался как полностью оригинальный (так и получилось), но даже на том первом ходовом макете, по экстерьеру почти идентичном с ВАЗ-2121, стояли пластиковые бампера – которые теперь как бы передают привет Lada 4×4 Urban! Если серьёзно, то ХМ-1 отличался от прежней «Нивы» не только бамперами и длиной кузова: главные отличия крылись в полностью независимой задней подвеске, запаске под полом багажника и, конечно, в более мощным моторе.

Источник

Почему на Niva Travel не ставят новый мотор? Ответ давно есть!

После запуска в производство модели Lada Niva Travel, суть рестайлинговой Lada Niva, многие автомобилисты задались вопросом: почему же автомобиль в очередной раз оставили без нового двигателя?

Ведь классический мотор ВАЗ-2123, имеющий мощность 80 л.с. и крутящий момент 127 Нм, считается слабым и несовременным.

Ответ следует искать в истории этой модели, и чтобы найти его, даже не требуется особо «глубоко копать» — почти все нижеизложенные данные общеизвестны. Привить Ниве новое «сердце» пытались, и даже не один раз.

Весной 2006 года была выпущена первая партия автомобилей Chevrolet Niva FAM-1, по терминологии производителя модификация называлась ВАЗ-21236. Под капотом этих внедорожников стоял 1,8-литровый мотор Opel Z18XE, развивающий 122 л.с. и работающий в паре с 5-ступенчатой МКП Aisin AG5. Этот силовой агрегат достался внедорожнику от седана Chevrolet Viva (он же Opel Astra II), который только-только начал выпускаться на предприятии GM-AVTOVAZ (ныне — «Лада Запад Тольятти»).

По сравнению с базовой моделью у ВАЗ-21236 наблюдался значительно сниженный уровень вибраций и трансмиссионных шумов, а также более высокие скоростные и динамические показатели: максимальная скорость составляла 165 км/ч (у стандартной — 140 км/ч), а разгон до 100 км/ч занимал 12 секунд (против 19 секунд с мотором ВАЗ-2123). Кроме того, повысилась безопасность — краш-тесты «фамовская» Нива проходила гораздо адекватнее прародительницы. Надежность узлов и агрегатов тоже выросла.

На машину ставились приводные валы со ШРУСами (Турция), АБС от Bosch, вакуумный усилитель тормозов TRW, кондиционер, две подушки безопасности, регулируемое по высоте водительское сиденье Chevrolet Viva, преднатяжители ремней безопасности. Многие из наработок, сделанных в том проекте, пригодились три года спустя, в 2009-м, когда GM-AVTOVAZ проводил рестайлинг Нивы. А почему же тогда не прижился силовой агрегат?

Как ни странно, именно Opel Z18XE, вроде бы так подходящий Ниве, в итоге похоронил проект ее модернизации. Родная коробка передач от Нивы ему не подходила, потому что и с движком ВАЗ-2123 она работает близко к пределу прочности, и силовой агрегат решили пересаживать целиком, вместе с коробкой Aisin AG5. Но дальше потребовалось решить, как будет распределяться крутящий момент по осям. Для этого коробку Aisin «срастили» с раздаточной коробкой (РК) Нивы в единый моноблок.

Но и она оказалась не готова к возросшему крутящему моменту, поэтому передаточные числа верхнего и нижнего рядов пришлось изменить. Кроме того, неизбежно оригинальным стал картер РК (его делали уже не на АВТОВАЗе, а на Заволжском моторном заводе), поменялись подшипники скольжения, были разработаны новые кронштейны крепления моноблока к кузову, изменилась длина карданных валов. По большому счету с точки зрения платформы неизменным остались только передняя ось и задний мост — точнее, они потребовали лишь незначительной модернизации под АБС.

Что касается всего остального, то более мощный двигатель потащил за собой серьезную модернизацию, что неизбежно сказалось на цене: в 2006–2007 годах Chevrolet Niva FAM-1 в топ-версии GLX (единственной) предлагалась дилерами по цене 538 000 рублей, тогда как обычная Chevrolet Niva в «максималке» (без АБС, подушек, кондиционера и со стандартным движком) стоила чуть менее 400 000 рублей.

Предположим, что с АБС и кондиционером было бы ровно 400 000. Сейчас, в декабре 2020-го, такая Lada Niva стоит 871 000 рублей. Получается, что проект, вроде FAM1, в настоящее время дал бы нам автомобиль с ценой более 1 100 000 рублей.

GM-AVTOVAZ выпускал машины Chevrolet Niva FAM-1 на протяжении 2006–2008 годов небольшими партиями.

В автосалонах машины с двигателем Opel стояли в качестве шоу-каров, их можно было протестировать и приобрести, однако спрос был совсем небольшим — продали всего около тысячи машин. Оказалось, что Нива с мощным двигателем покупателю нужна, но не за эти деньги.

К тому же не стоит думать, что это была некая «идеальная Нива»: при всех своих плюсах машина еще нуждалась в доведении до уровня ее цены.

Еще один проект существовал в начале 2010-х на самом АВТОВАзе в отношении предтечи «шнивы», Lada 4×4: на этапе освоения версии Urban планировался к установке двигатель от Lada Priora, тестовые экземпляры показали себя очень хорошо. Но даже этот проект, вроде бы требовавший куда меньших изменений и затрат, в итоге запустить не получилось, и Urban обошелся лишь косметическими изменениями.

Отдельные попытки внедрения в конструкцию внедорожника иного двигателя предпринимались и до этого и, вероятно, еще будут предприняты в последующие годы. Но история говорит нам о том, что Нива с ее нынешним силовым агрегатом и трансмиссией — это тот единственный тонкий компромисс, который, пусть с оговорками, устраивает и покупателей, и производителя.

Фото: «За Рулем», GM-AVTOVAZ, АВТОВАЗ

Источник

Новый мотор ВАЗ 1,8 литра: на какие модели Lada он пойдёт и сколько из него можно «выжать»

Двс ваз 21179 на ниву. 408f2640fa9abf1526e057567992e326. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-408f2640fa9abf1526e057567992e326. картинка Двс ваз 21179 на ниву. картинка 408f2640fa9abf1526e057567992e326. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

В первой части материала о двигателе ВАЗ-21179 мы рассказали о блоке двигателя, головке блока и о новом для моторов Lada узле – фазовращателе. Продолжаем «транслировать» нашим читателям сведения, почерпнутые в беседе с руководителем проекта Владимиром Евграфовичем Золотухиным и начальником отдела испытания силовых агрегатов Евгением Петровичем Байбориным – сегодня речь пойдёт о поставщиках, возможностях форсировки и модельном ряде.

Но сначала пробежимся по некоторым деталям, узлам и механизмам, до которых мы не добрались в прошлый раз. И напомним, что мотор ВАЗ-21179 «вырос» из мотора ВАЗ-21127 (1,6 литра, 106 л. с.), поэтому словосочетание «базовый двигатель» в данной статье означает именно «сто двадцать седьмой».

Крышка головки цилиндров

Серийная, уже существующая на 1,6-литровых двигателях крышка головки цилиндров была модифицирована в зоне установки фазовращателя: изменился маслоотделитель (или т.н. «сепаратор») в районе заливной горловины. Это изменение пришлось сделать, чтобы «разойтись» с задающим диском системы VVT (фазовращателем, о котором мы подробно рассказывали в прошлом материале). После модернизации крышка прошла так называемую «обратную» унификацию с двигателем 1,6 литра.

Двс ваз 21179 на ниву. f71de721570ed587b2161372b906540b. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-f71de721570ed587b2161372b906540b. картинка Двс ваз 21179 на ниву. картинка f71de721570ed587b2161372b906540b. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Корпус подшипников

Он, как и всё в новом двигателе, сильно похож на уже существующий, но, как мы говорили в первой части, передняя шейка впускного распредвала увеличена по диаметру и, соответственно, изменился также корпус подшипников в этом месте, а кроме того, в нем добавилось отверстие под датчик фаз.

Двс ваз 21179 на ниву. addbcb53d23244538195e0ffd9f9d86d. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-addbcb53d23244538195e0ffd9f9d86d. картинка Двс ваз 21179 на ниву. картинка addbcb53d23244538195e0ffd9f9d86d. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

С датчиком фаз работает задающий диск системы VVT, крепящийся на заднем торце впускного распредвала с помощью центровочной втулки и болта. В каждый момент времени датчик фаз считывает мгновенное положение распредвала и подаёт сигнал на контроллер двигателя, который через соленоид управляет «фазером».

Газораспределительный механизм (ГРМ)

Диаметр тарелок выпускных клапанов стал больше на 2 мм и впускных на 2,6 мм по сравнению с клапанами базового двигателя. При этом сама конструкция клапана – облегчённая. Диаметр стержня – всего 5 мм (у базового двигателя – 7 мм). Необходимо было снизить массы, совершающие возвратно-поступательные движения – клапан, толкатель, пружина, тарелка – ведь снижение масс даёт дополнительные возможности для увеличения фронта ускорения (не говоря о том, что уменьшение массы даёт снижение потерь на трение) и позволяет спрофилировать кулачок распредвала таким образом, чтобы загнать в двигатель побольше воздуха.

Двс ваз 21179 на ниву. 87b55c3adab39ce20558af3eea41d609. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-87b55c3adab39ce20558af3eea41d609. картинка Двс ваз 21179 на ниву. картинка 87b55c3adab39ce20558af3eea41d609. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Массы удалось снизить – и профиль кулачка был модифицирован. Поставщик клапанов – компания Mahle (Германия), сухари поставляет TRW, пружины клапана – MUBEA. Тарелки, маслоотражательные колпачки – российские предприятия Белзан и Вэлконт соответственно. А вот гидротолкатели остались прежними, как и их производитель – ОАО «Стар» из Перми.

Распредвалы – корейского производства. Они прогрессивной конструкции, сборные – с приварными наконечниками на стальной трубе, на которую «насажены» кулачки. Это удобно тем, что можно заказывать разные варианты и наконечников и, конечно, кулачков, тем самым ориентируя ГРМ под разные задачи.

Двс ваз 21179 на ниву. 80b9024d4619cb90175767865b4a54ab. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-80b9024d4619cb90175767865b4a54ab. картинка Двс ваз 21179 на ниву. картинка 80b9024d4619cb90175767865b4a54ab. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Ещё один момент, который может быть интересен и сервисменам, и простым автомобилистам: в моторе ВАЗ-21179 реализована так называемая «деликатная» схема установки привода ГРМ. Дело в том, что шкивы не имеют традиционного шпоночного паза, а в валах нет шпонки для ориентации при сборке.

Существует специальная оснастка, которая позволяет при сборке двигателя правильно сориентировать распредвалы (по специальным пазам на торцах, при сборке они должны быть строго вертикальными), установить их, потом натянуть ремень с помощью штатного полуавтомата натяжения и зафиксировать с окончательным моментом затяжки все точки крепления.

Те небольшие ошибки, которые могут возникнуть при сборке, компенсируется системой управления двигателем – она через датчик фаз мгновенно оценивает положение впускного распредвала и по заложенному в неё алгоритму делает коррекцию. Таким образом, начальное «парковое» положение «фазера» будет скомпенсировано на ту величину ошибки, которую датчик фаз отмерит в первый момент работы двигателя. Соответственно, фаза будет выставлена точно – и любые другие рабочие величины фаз будут отсчитываться от точного «паркового» положения.

Кривошипно-шатунный механизм (поршни, шатуны, коленвал)

Шатунно-поршневую группу (ШПГ) считают основой надёжности двигателя, поэтому при проектировании нового двигателя ей было уделено очень много внимания – проведено бесконечное количество испытаний, сожжены огромные объёмы бензина. Поршень, как вы можете догадаться, очень похож на поршень 1,6-литрового мотора. Но отличается тем, что компрессионная высота здесь больше на 1,3 мм. Это изменение было связано с термонапряжённостью в этой области – инженеры боролись за снижение температуры в зоне верхнего компрессионного кольца и поэтому немного увеличили высоту «жарового пояса», тем самым кольцо сместили вниз.

Двс ваз 21179 на ниву. d2f7fad6c93385a9790e13c0fcb592c5. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-d2f7fad6c93385a9790e13c0fcb592c5. картинка Двс ваз 21179 на ниву. картинка d2f7fad6c93385a9790e13c0fcb592c5. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Концепция юбки поршня тоже изменилась. В частности, на ней появились окошки для замера базового диаметра (он меряется как раз по юбке), чтобы исключить толщину графитового покрытия. Первое и второе компрессионные кольца – серийные, применяются на базовом моторе, а вот маслосъёмное кольцо – новое, хромированное. Есть планы внедрить его и на моторы 1,6 литра.

В новой ШПГ применена осевая фиксация шатуна по торцам шатунной шейки, в отличие от прежних моторов, где фиксация осуществлялась по бобышкам поршня. Такой метод фиксации ввели в связи с опасностью появления стука – конструкция базового мотора была очень чувствительна к точности изготовления деталей. Конструкция нового «сто семьдесят девятого» движка более адаптирована к реалиям производства – соответственно, и проблем будет меньше.

Двс ваз 21179 на ниву. 5f0de0c0187788f298d9d63128bcac35. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-5f0de0c0187788f298d9d63128bcac35. картинка Двс ваз 21179 на ниву. картинка 5f0de0c0187788f298d9d63128bcac35. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Шатуны сделаны «в один класс» по весу, то есть они взаимозаменяемые, не нуждаются в весовой подгонке. Поршневой палец – плавающий: с переходом на фиксацию шатуна по поршню возникла проблема износа пальца, и вопрос был в том, что если в течение рабочего хода на шатунной шейке возникает осцилляция (колебание) нижней головки шатуна, она может повлиять на износ поршневого пальца. Осевая фиксация шатуна по шейке коленвала этот вопрос сняла. Поставщик деталей ШПГ – компания Federal Mogul, которая в 2015 году называлась в числе пяти лучших иностранных поставщиков АВТОВАЗа.

Вкладыши коленвала

Верхний коренной вкладыш коленвала нового движка интересен тем, что его канавка теперь переменного сечения; глубина её сходит на нет в области сопряжения половинок вкладышей. Это сделано для того, чтобы уменьшить расход масла в этой зоне. Важно было поднять давление масла перед «фазером», поэтому и применили такую конструкцию.

Двс ваз 21179 на ниву. 0d1bba2ea7b7f7626df4d91f3c095ce1. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-0d1bba2ea7b7f7626df4d91f3c095ce1. картинка Двс ваз 21179 на ниву. картинка 0d1bba2ea7b7f7626df4d91f3c095ce1. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Шатунный вкладыш имеет «лимонную» форму – у него переменное внутреннее сечение, ведь когда шатун претерпевает осевую нагрузку, геометрия его нижней головки меняется, но вкладыш компенсирует эту деформацию. Коренные и шатунные вкладыши имеют цветовую маркировку по размерным классам – по первой части нашего рассказа мы помним, что таких классов теперь три. Поставщик коренных и шатунных вкладышей – «Дайдо Металл Русь» (г. Заволжье).

Водяной насос

Из всех узлов, приводимых зубчатым ремнём ГРМ, самым слабым местом в базовом моторе был водяной насос (он же помпа), поэтому в новом моторе от традиционного поставщика этого узла отказались и перешли на помпу от GMB из Южной Кореи. По производительности она такая же, но за счёт снижения сопротивления в рубашке охлаждения (см. первую часть рассказа о новом моторе) прокачка жидкости через двигатель увеличена. Особенность нового водяного насоса в том, что в нём применён более надёжный подшипник, а также сальник прогрессивной конструкции, который гарантирует, что охлаждающая жидкость ни при каких условиях не будет вымывать смазку из подшипника.

Двс ваз 21179 на ниву. a899774eb2c65734a56698bcc2d5b773. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-a899774eb2c65734a56698bcc2d5b773. картинка Двс ваз 21179 на ниву. картинка a899774eb2c65734a56698bcc2d5b773. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

По результатам испытаний на АВТОВАЗе выяснилось, что корейский насос обладает гораздо более высокой надёжностью, нежели отечественный. ВАЗовцы говорят, что эти помпы должны гарантированно выдерживать пробег порядка 200 000 километров, что как минимум в два раза больше, чем ходимость прежних водяных насосов. Производство помп GMB будет локализовано в Тольятти, причем этот процесс уже начался.

Масляный насос

Масляный насос нового двигателя – повышенной производительности, потому что «фазер» требует очень быстрой, практически мгновенной реакции на изменение. Время этого отзыва исчисляется миллисекундами, ибо когда водитель нажимает на педаль газа, он явно не хочет ждать, пока сработают все механизмы. Введение «фазера» в конструкцию мотора потребовало хорошего запаса по давлению масла, чтобы камеры «А» и «Б» в фазовращателе наполнялись вовремя и, соответственно, «фазер» поворачивался относительно распредвала. Производительность масляного насоса базового двигателя составляла 33,4 л/мин, у нового насоса – 54 л/мин. Таким образом был обеспечен запас по давлению масла и решены проблемы по управлению «фазером».

Двс ваз 21179 на ниву. ad349436900887e16c990cf2cb8f1fad. Двс ваз 21179 на ниву фото. Двс ваз 21179 на ниву-ad349436900887e16c990cf2cb8f1fad. картинка Двс ваз 21179 на ниву. картинка ad349436900887e16c990cf2cb8f1fad. Итак, если вы решились сменить мотор в шнивке, то советую ставить от приоры(21126), т.к. он самый мощный и самый удачный, его минус это загиб клапанов при обрыве грм, но уже есть безвтыковые поршни, так что можно сразу доработать, я себе в него поставил мотокомплект от "супер авто" для увеличения объёма до 1.8, если бюджет позволяет, то берите не пожалеете, стоит он 25тр.Начнём, для свапа приоромотора на понадобятся: сварщик, токарь, фрезеровщик, автослесарь, сварка, болгарка, дрель, кувалда)), огромное желание и прямые руки…, сразу пишу, что работа не из простых и если вы думаете что скачав описание с драйва всё получится, не факт, оказывается у автоваза не все автомобили точно выполнены, у некоторых есть зазоры с разницей до 5мм, а это может стать проблемой…, если вас это не пугает, то перед свапом делаем подготовительные работы, а именно заказываем отводы для ож под классику 16кл(контор много, например atmo-tuning.ru или club-turbo.ru) причём они бывают разной формы, у некоторых отвод от гбц проходит со стороны щупа, а у некоторых над выпускным коллектором, мне второй вариант больше нравится, т.к. для нивы шевроле он удобнее, но увы я об этом поздно узнал и мне достался отвод переднего расположения около щупа, стоят отводы не дорого около 1,5р, далее покупаем бу двигатель от приоры с кожухом грм шестернями и маховиком, да именно с маховиком он нам пригодится, что бы не писали, но мой вариант маховика самый удобный и простой в изготовлении. Значит так, читаем внимательно, кв от приоры короче нивововского и в него первичный вал входит всего на 2-3 мм, поэтому протачивать коленвал НЕ нужно, а делаем так: из приоровского маховика(или любого от 2108) вырезаем у токаря серединку, такой пятачёк с отверстиями диаметром

Чтобы обеспечить нормальное питание этого насоса, диаметр трубки маслозаборника был увеличен с 15 до 20 мм. У масляного картера особая геометрическая форма, и теперь в затяжных быстрых поворотах система смазки менее склонна к отливам масла от маслозаборника, его «оголению», изъятию неотстоявшегося вспененного масла – это тоже повышает надёжность работы всех механизмов, которые используют масло под давлением.

Масляный поддон обеспечивает больший запас масла: у базового мотора объём составлял 3,2 л, у нового – 4,4 л. Таким образом, уменьшилась частота прокачки масла через двигатель, масло успевает лучше «отдохнуть», охладиться, и, соответственно, дольше сохраняет свойства, т.к. скорость срабатывания в нём присадок уменьшилась.

Поставщики

На сегодняшний день те компании, которые производят двигатели, самостоятельно изготавливают всего четыре-семь базовых деталей: блок, головка блока, коленвал, маховик… Всё остальное заказывается у профильных фирм – это удобно технически и выгодно экономически. В СССР автозаводы являли собой подобие «натурального хозяйства», когда абсолютное большинство деталей выпускалось в пределах предприятия. АВТОВАЗ, конечно, уже отошёл от этой схемы.

Но на данный момент солидная часть поставщиков комплектующих для нового мотора – иностранные. Почему? Когда проект стартовал, никто подобного не предполагал, экономическая ситуация складывалась по-другому. Сейчас же к решениям, аналогичным принятому по водяному насосу, подталкивает сама жизнь. Многие иностранные комплектующие в будущем постараются локализовать в России. Ведь об этом сказано и в перечне поручений Президента России, на основании которых сформирована стратегия развития автопрома. А на самом АВТОВАЗе традиционно делаются: головка блока цилиндров, крышка головки, корпус подшипников, блок цилиндров, коленчатый вал и масляный картер.

Но и поставщиков из числа российских немало, вот лишь некоторые: шкив выпускного распредвала ООО ДЗПМ (г. Димитровград), гидротолкатели ОАО «Стар» (Пермь), демпфер крутильных колебаний SLON (СК «Промавто», г. Артёмовский), вкладыши коленвала «Дайдо Металл Русь» (бывший ЗМЗ, старый поставщик АВТОВАЗа), катколектор «Экоальянс» (г. Новоуральск), пластмассовый модуль впуска «Мотор-Супер» (г. Тольятти), катушки зажигания делают несколько отечественных компаний.

Мелкие детали – маслозаборник, указатель уровня масла, держатель сальника, кронштейны – также имеют российское происхождение. А шатунно-поршневая группа хоть и от Federal Mogul, но производство по большей части тоже российское: отливка делается в Набережных Челнах, мехобработка ведётся в Тольятти, и только шатун пока привозной – из Индии. Но в целом объём российских комплектующих в новом моторе – более 50%.

Возможности форсировки

Понятно, что новый мотор очень ждали спортсмены, и его гоночные модификации мы будем категорически приветствовать. По собственной информации редакции, в официальном тюнинговом ателье АВТОВАЗа Lada Sport уже начали работать в этом направлении. Но поговорим о серийной продукции: сколько можно снять с этого мотора, если готовить некую «заряженную» версию одной из моделей – скажем, Vesta Sport? Один из вариантов поднятия отдачи – уже упомянутый второй «фазер», на выпускном распредвалу – он хоть и в меньшей степени, но тоже влияет на мощностные характеристики. В основном же второй «фазер» дает экономичность, и в итоге это явно не самый простой, доступный и действенный вариант форсировки.

Есть резервы и по снижению сопротивления системы выпуска. Сейчас у газоприёмника очень короткие каналы, они хороши в плане экологии: максимум вредных выбросов из мотора идёт в первые минуты работы, и поэтому каталитический нейтрализатор важно максимально быстро прогреть. Поэтому его в ходе эволюции систем контроля токсичности стали сдвигать из-под пола автомобиля ближе к двигателю, в результате чего и появился термин «катколлектор», который соединил в себе катализатор и выпускной коллектор.

Однако короткие каналы катколлектора создают негативное влияние одного цилиндра на другой – потоки отработанных газов из разных цилиндров смешиваются, и в газоприёмнике возникают перепады давления и «турбулентность», что снижает общую скорость потока. Но можно сделать каналы более длинными (применить нечто подобное тому, что на спортивном сленге называется «паук» или «штаны»), а снизившуюся «экологию» (катализатор ведь теперь не сможет сразу нейтрализовать вредные выбросы) отыграть с помощью системы VVT. Схема реализуемая, главные вопросы – в компоновке.

Источник
