Двухконтурное зажигание на ниву с одним датчиком холла

ЗАЗ 1103 Славута («Таврюша») › Бортжурнал › Двухконтурное зажигание на одном датчике холла и МЗ 2112

При сборке двигателя был допущен один большой косяк: вместо маховика 2477 был установлен маховик 245 (без зубчиков под ДПКВ). В результате ДПКВ не стал выдавать сигналов, и ЭБУ (естественно), перестал видеть обороты двигателя.

Снимать повторно привода и силовой агрегат очень не хотелось — в отличии от SENS-а со Славуты снять отдельно коробку, не повредив проводов, подушек и патрубков чрезвычайно сложно. Переходить на трамблёр так же не хотелось от слова «совсем». Стал думать, как можно сформировать искру на основе сигнала штатного датчика холла, мониторить эту тему… Обычно в таких случаях народ внедряет в трамблёр второй датчик холла под углом 90′ по одношению к первому вкупе с вторым коммутатором, удаляя две шторки из четырёх (лежащих на одной прямой) с экрана.

Внимание, вопрос: зачем нужен второй датчик холла, если у нас

а) не стоит задачи реализации индивидуальных катушек как на поздних 16V решениях ВАЗа?
б) после прохождения шторки через датчик холла можно предсказать, когда эта шторка окажется через 90′?

Относительно коммутаторов — их применение целесообразно в случае, если используется сдвоенная катушка (2111). В модуле зажигания 2112 коммутатор уже встроен. Если требуется использовать сдвоенную катушку — так же есть вариант.

Иными словами, если научиться эмулировать сигнал второго датчика холла, можно реализовать двухконтурное бесконтактное зажигание без внешних коммутаторов и на одном штатном датчике холла… Потребуется только шторка от «Оки».

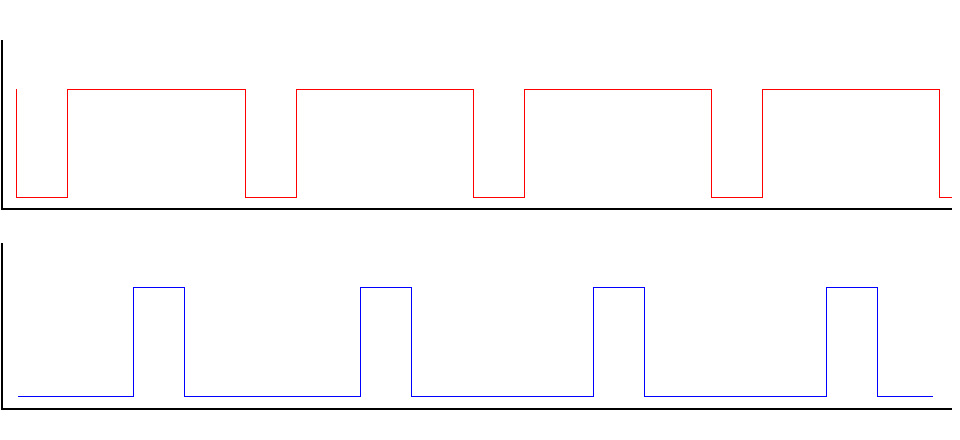

Для эмуляции использовал транзистор. Сравнительная амплитуда сигнала на графике ниже (красный цвет = показания физического датчика, синий цвет = показания эмулированного датчика холла 2):

Конечная схема выглядит так:

Я внедрил транзистор и сопротивление на плату старого нерабочего ЭБУ BOSCH (55-pin), туда же добавил плату управления клапаном холостого хода, подведя всё необходимое к штатным выводам:

— 1 pin (катушка зажигания A), 44 pin (ДТВ) = сигнал с датчика холла, вход управления ЭПХХ
— 30 pin (катушка зажигания B) = сигнал с эмулированного ДХ2
— 4 pin, 21 pin, 26 pin, 29 pin (выводы управления РХХ) = управление клапаном ХХ
— 53 pin (сигнал ДПДЗ) = концевик дроссельной заслонки

— 19 pin (масса) = масса
— 27 pin (+12В после замка зажигания) = +12В после замка зажигания

Источник

Лада 4×4 3D XTA2121 › Бортжурнал › Путь к совершенству или Двухконтурная система зажигания. Часть 2. Продолжение.

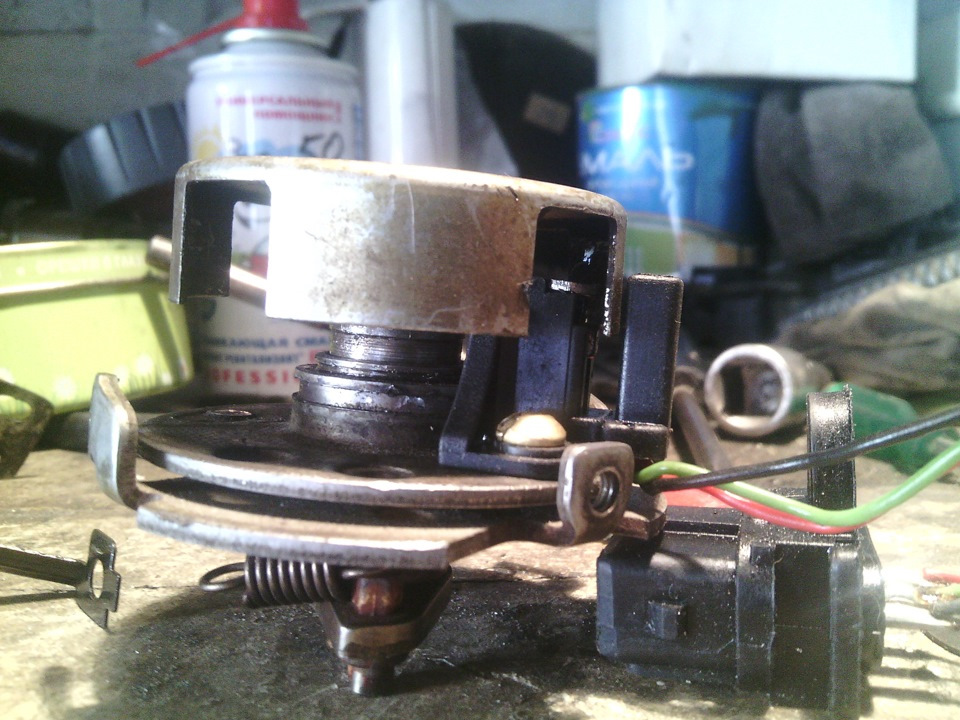

Для правильной работы трамблера в двухконтурной системе зажигания необходимо удалить на шторке два из четырех экранов датчика Холла, но перед этим необходимо произвести проверку на синхронность подачи искры, т.е. проверку правильности выставленного угла в 90 градусов между датчиками Холла.
Собираем схему проверки: аккумуляторная батарея, две катушки зажигания «ЗМЗ-406», два коммутатора, высоковольтные провода и четыре свечи зажигания.

Сперва синхронность подачи искры проверяем «на глаз» и при необходимости корректируем положение датчиков.
Затем снимает на видео, загружаем видео в видео-редактор и покадрово смотрим на срабатывание.

Видео мной было снято на смартфон с частотой 14 кадров с секунду, именно с такой точностью проверена синхронность подачи искры.

Выставив как можно точно угол положение датчиков Холла, отрезаем с помощью УШМ две шторки, размещенные напротив друг друга.

Все собираем и снова смотрим!

«Суммарный угол опережения складывается из трёх величин — начальный угол опережения зажигания плюс дополнительное опережения, создаваемое центробежным регулятором, плюс доп. опережения от «вакуум-корректора». Суммарный угол может достигать 30 градусов, в зависимости от режима работы двигателя, его модели и характеристик трамблёра.»

Уменьшаем суммарный угол опережения зажигания для более «правильной» работы ДВС в различных режимах работы!
За счет установленных более жестких пружинок грузиков от ВАЗ-2108 (серебристых), выполнена корректировка угла опережения зажигания, создаваемое центробежным регулятором в сторону более высоких оборотов. Тем самым получаем более ровную работу двигателя на ХХ.
Угол опережения зажигания вакуум-корректора уменьшен, за счет ограничения хода штока. Отмерено расстояние хода штока (примерно 2мм по длине окружности) и просверлено отверстие в корпусе трамблера. Метчиком М4 нарезана резьба, промазан герметиком и ввинчен винт и законтрен гайкой.

Ниже привожу характеристики заводского датчика распределителя зажигания автомобилей серии ВАЗ-21213 (21214(1,7), 21217(1,6), 2129(1,7), 2130(1,7), 2131(1,8)) из руководства по ремонту, эксплуатации и техническому обслуживанию автомобилей. Москва «Третий Рим» 1999г.

Впереди испытания на АВТО!
Благодарю Вас и удачи!

Источник

Двухконтурное зажигание с одним датчиком холла: особенности системы и установка

2-контурное зажигание с одним датчиком холла (ДХ) или двумя может быть установлено на любой автомобиль с трамблером нового образца. Инсталляция такого зажигания возможна не только посредством 2-х коммутаторов, но и с помощью одного коммутатора с 2-канальным принципом работы.

Основные элементы 2-контурного зажигания

Такой вариант зажигания состоит, как и обычная СЗ нового образца, из коммутатора, катушки и трамблера. Обязательны, естественно свечи зажигания, различные крепления и фишки, ну и хорошая, соответствующая новому зажиганию, проводка.

Прежде чем приступить к сборке двухконтурного зажигания, потребуется изменить кое-что в трамблере. Речь идет о шторке ДХ, которую следует теперь поставить уже 2-прорезную (стандартный вариант шторки – 4 прорези). Другими словами, шторка будет иметь всего 2 положения: начало экранирования и конец экранирования.

Такую шторку принято называть также 90х90.

Трамблер в 2-контурном зажигании можно использовать обычный, классический. Жигулевский, фольксвагеновский и т. д.

Что касается количества ДХ в трамблере. Более привычным принято видеть 2-контурное зажигание с двумя ДХ. Однако, не менее популярна схема двухконтурного зажигания с одним датчиком. Она, в свою очередь, может быть реализована тоже 2-я способами: если в распределителе установлена 2 ДХ, но работает один или если изначально стоит 1 ДХ.

Катушка тоже может использоваться обычная, без какой-либо сложной схемы. Как правило, ставятся также 2 катушки.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

Преимущества 2-контурного зажигания и особенности

Рассмотрим преимущества, какие может дать такое зажигание. В первую очередь, это безусловно, улучшенное искрообразование, что сказывается на общем повышении динамики автомобиля, оно способствует легкому старту и т. д. Благодаря улучшенному искрообразованию напряжение на свечах увеличивается до 22 кВ.

Принято устанавливать 2-контурное зажигание на ДВС с карбюраторами. Таким образом, удается хоть как-то свести на нет недостатки карбюраторного мотора, сократить расход горючего и т.д.

В 2-контурном зажигании нет центробежного высоковольтажного распределителя напряжения, что тоже рассматривается, как большое преимущество.

Вообще, переход с 1-контактной модели зажигания на 2-контурное является прогрессом. Архаичная система никогда себя не оправдывала, что уж таить, а в современных условиях она полностью устарела, и не только в моральном плане.

Установив новую систему (СЗ), владелец автомобиля сразу же почувствует изменения. Исчезнет целый ряд недостатков, появится множество преимуществ.

С другой стороны, есть ли смысл в установке нового зажигания? Попробуем разобраться в этом основательно, вспомним как работает обычная система зажигания.

Индуктивность – это то, что непосредственно связано с катушкой и ее обмотками. Все элементы катушки способны накапливать энергию. При подаче на катушку определенной энергии, через нее начинает протекать напряжение, а вокруг катушки образуется магнитное поле. Когда же цепь размыкается, то есть прекращается подача энергии, магнитное поле начинает превращаться в ток, впитывается обратно в катушку.

Интересный момент. В любой модели катушки присутствует какая-то определенная емкость или другими словами, катушки отличаются между собой возможностью накапливать энергию количеством джоулей.

Однако существует понятие эффективного накопления энергии и не эффективного. Когда поступает энергия в катушку, и образуется магнитное поле, то это, безусловно, процесс эффективного накопления. В какой-то момент наступает пик преобразования, некий переходной процесс, когда магнитное поле достигает своего максимума для конкретной модели катушки. Больше энергии преобразовываться не может, и дальше происходит не что иное, как просто нагрев катушки, ведь подача энергии от коммутатора продолжается.

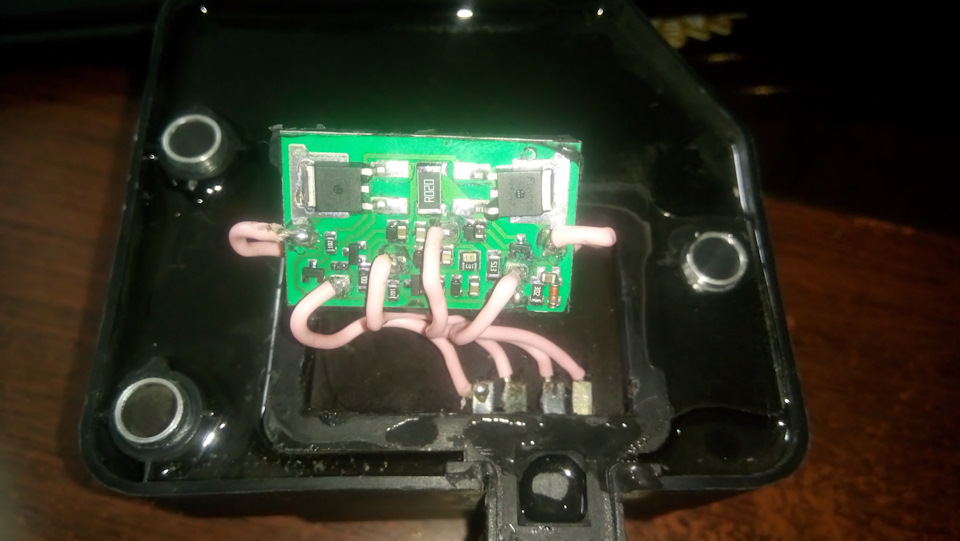

В коммутаторе безусловно, изначально бывает встроена система, отслеживающая момент пика, когда наполнения более не происходит. Чтобы катушку сильно не перегреть, коммутатор автоматически переходит в режим ограничения тока. Если в обычном режиме коммутатор выдавал порядка 10 А, то в ограниченном режиме – не больше половины этого.

В таком положении коммутатор ожидает момент, когда датчик холла подаст сигнал о том, что пришло время искрообразования. Тут и образуется пробой свечного зазора и горение дуги, что происходит примерно за 1 млс.

А вот время накопления энергии (эффективное накопление) зависит от тока, протекаемого сквозь катушку. Напряжение тоже не имеет собственного значения времени, и в свою очередь, зависит от напряжения бортовой сети.

Например, при запущенном двигателе напряжение бортовой сети равняется 14 В. Среднестатистическая автомобильная катушка накопит максимальное количество энергии за время порядка 3-х млс. Т.е, это произойдет в промежутке времени: цепь замкнулась-момент полной зарядки катушки, когда пришло время ей давать сигнал на искрообразование.

33 раза в секунду проскакивает искра при оборотах ДВС 1000 об/мин. А промежуток времени от искры до искры будет равен 30 млс. Эти значения легко определить, проведя несложные математические расчеты.

Таким образом, понимая, что на заряд катушки требуется 3 млс, а на время горения искры около 1 млс, что дает в общем полном цикле 4 млс, мы получаем возможность заново заряжать катушку и «стрелять», т.е, давать искру.

30 млс – это намного больше, чем 4 млс. Получается, что целых 27 млс коммутатор будет работать в режиме ограничения или попросту в режиме нагревания катушки. При этом он будет нагреваться и сам, ожидая того самого момента выдачи искры.

При оборотах в 6000 об/м катушка чувствует себя превосходно. «Стрелять» в данном случае ей приходится около 200 раз в секунду, что соответствует периоду 5 млс. Катушка зажигания в режиме 6000 об/мин «стреляет» 1 раз в 5 млс. Времени вполне хватает, чтобы полностью зарядиться (накопить энергию) и выдать ток для горения дуги. В запасе еще остается 1 млс.

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Чтобы совпали значения в 4 млс или другими словами, чтобы определить границу, за которой могут начаться проблемы, опять же, путем несложных вычислений получаем 7500 об/мин. Именно после этого значения СЗ может столкнуться с трудностями.

Стандартная вазовская СЗ, как оказывается, придумана вполне удачно. Ее функционирование полностью эффективно в режиме работы двигателя до 7500 об/мин (рабочих оборотов).

На иномарках другое дело. Там моторы помощнее стоят (карбюраторные), обороты побольше и модернизация системы зажигания – дело, само собой напрашиваемое.

Понять суть работы шторки ДХ можно тоже по циклам накопления энергии в катушке и горения дуги. Обычные шторки, как говорилось выше, бывают с 4-я отверстиями. Схема двухконтурного зажигания предлагает сменить ее на шторку с 2-я отверстиями.

Итак, шторка вращается. Датчик холла расположен внутри. Когда ДХ попадает напротив экрана (закрытой части шторки), это эффективное накопление энергии в катушке, а когда ДХ попадает напротив отверстия, то это момент горения дуги.

Стандартная шторка трамблера имеет следующие характеристики:

А модернизированная, двухконтурная:

Полезно будет теперь посчитать на разных оборотах ДВС, за какое время коленвал пролетает 1 градус, и соответственно 60 и 120 градусов, тем самым, определить, хватит ли времени для накопления энергии и горения дуги.

Лучше будет посмотреть эти данные в таблице.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с обычной СЗ

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Время пролета шторки ДХ на разных оборотах карбюраторного двигателя с модернизированной двухконтурной СЗ

На холостых оборотах или в режиме 1000 об/мин шторка стандартной СЗ в режиме накопления энергии имеет период в 20 млс, т.е., все это время будет идет зарядка катушки, хотя ей всего-то нужно 3 млс. На протяжении 10 млс будет происходить горение дуги, хотя достаточно 1 млс.

На 6000 об/мин все куда более логичнее, и без такого огромного запаса времени. Шторка СЗ пролетит в режиме накопления промежуток за 3,3 млс, а в режиме горения – за 1,67 млс, что почти соответствует стандартным значениям.

Теперь изучим показатели модернизированной СЗ (двухконтурного зажигания). Конструкторы двухконтурного зажигания настаивают на том, что их шторка должна иметь показатели в 90 градусов, что соответствует 180 гр. и в прорези, и в экране. На холостых оборотах, как видим в таблице, система полностью вписывается в стандарты. 30 млс вполне достаточно. А вот на 6000 об/мин? 5 млс и 5 млс, и при этом, стоят две катушки, каждой из которых дается это время.

Логичнее всего ожидать после установки двухконтурного зажигания улучшения всех параметров в два раза. Большая часть автовладельцев именно этого и ждет. Катушка «стреляет» на модернизированной СЗ в 2 раза реже, искра не теряет своей силы даже на самых высоких оборотах – это визитная карточка всех двухконтурных зажиганий, их реклама. Однако, на деле мы видим, что не все так сказочно. И стандартное зажигание со своими обязанностями справляется аж на 7500 об/мин.

Целесообразнее ставить двухконтурное зажигание на автомобили, двигатель которых часто работает на 8-9 тыс. об/мин и выше. Стандартное зажигание тут уже точно не справится, хотя катушка и будет «стрелять» в определенное время. Иначе говоря, будет наблюдаться недозаряд катушки, хотя проблем с искрой, опять же, не будет.

Установка 2-контурного зажигания

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Обязательное дело – проверять установку согласно схеме проводки и правильности подключения каждой фишки. Запускать двигатель надо только после основательной проверки и убеждения в том, что все совпадает со схемой.

Большая часть работ по установке двухконтурного зажигания связана с электрикой. Это означает, что нужно хотя бы немного шарить в ней, чтобы выполнить подключение своими руками, без помощи специалистов.

Заботьтесь о своем автомобиле. Помните, что система зажигания – это главная артерия жизнеспособности машины, ее аорта. Модернизация или усовершенствование системы приносит пользу лишь после грамотного изучения параметров. Бездумный тюнинг способен принести лишь излишние расходы средств и времени.

Источник

Двухконтурное зажигание на ВАЗ, особенности и установка

Двухконтурное зажигание на Классику: правила устройства и схемы

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

У такой системы есть свои стороны, как отрицательные, так и положительные.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Считается, что при переход от 1-контурного зажигания к 2-х контурному считается серьёзным прогрессом. В современных условиях первый вариант архаичной системы уже давно устарел.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию.

Получаем следующие итоги после расчётов из стандартной математики:

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

Для большей наглядности можете воспользоваться этой схемой.

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

И еще один вариант схемы 2-х контурного зажигания.

Подведем итог

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

DenMasterVL › Блог › Зажигание ВАЗ классика (и не только), контактное, бесконтактное, двухконтурное. Теория и информация.

В данной статье не может, и не будет, рассматриватся вся теория систем зажигания в бензиновых двигателях. Но будут приведены ссылки на источники использованные автором а также другие источники, в которых можно будет погрузиться в эту теорию с головой.

Цель данной статьи рассмотреть необходимость и способы перехода с контактной системы зажигания на более совершенные варианты. В следующих статьях я постараюсь подробней раскрыть некоторые вопросы.

Рассмотрим для начала устройство системы зажигания.

Начнём с терминологии:

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Электронный датчик положения коленчатого вала

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического
прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Системы зажигания так же могут быть одноконтурными (одна катушка на все цилиндры), двухконтурными(одна катушка на пару цилиндров), и с индивидуальными катушками на каждый цилиндр.
Заранее оговорюсь, что двухконтурная система имеет самые выгодные параметры при использовании на атмосферных моторах с невысокой степенью сжатия, и нераспределённым впрыском. Обладает хорошим соотношением цена/эффективность.
Высокими показателями энергии искры. Высокой надёжностью благодаря возможности установки катушки в более холодном и вибро-ненагруженном месте чем головка блока, по сравнению с индивидуальными катушками.

Контактная система зажигания является самым старым типом системы зажигания. На первых системах 2101 устанавливались распределители зажигания без вакуум корректора, с ручным “октан корректором” угла опережения зажигания.

Совместная работа центробежного и вакуумного регуляторов обеспечивает нужный угол опережения зажигания на всех режимах работы двигателя.

Октан-корректор предназначен для корректирования угла опережения зажигания при изменении октанового числа топлива.

Вакуумный же корректор обеспечивает изменение УОЗ в зависимости от разрежения во впускном коллекторе.

Вакуум-корректоры ВАЗ 2101-07 (“классика”) и ВАЗ 2121 (Нива) отличаются по характеристике, это нужно учитывать при замене одного на другой.

Центробежный регулятор обеспечивает изменение УОЗ при увеличении оборотов двигателя и как следствие сокращения времени на сгорание топлива.

Отличаются и характеристика центробежных регуляторов. Их можно менять преднатягом первой пружины и изменением свободного хода второй. Эта тема будет раскрыта в конце статьи. Пружины могут быть разные по жесткости от “классики” или например “восьмёрки”. К вопросу Жесткости пружин мы вернемся в конце статьи. Так же, это было рассмотрено в видеоматериале Евгения Травникова “Теория ДВС”. Ссылки в конце статьи.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Контакты механического прерывателя являются самой большой бедой системы зажигания. Износ, и как следствие изменение УОЗ, дребезг контактов, и как следствие не четкий момент воспламенения, потеря энергии в увеличенном сопротивлении контактной группы из-за окисления и коксования паров масла, зависание на высоких оборотах двигателя, перебои зажигания, поломка пружины контактной группы.
Именно поэтому многие автовладельцы озадачены переходом на бесконтактную систему зажигания.

При выборе как трамблеров контактных так и бесконтактных систем зажигания нужно иметь ввиду что они не взаимозаменяемы с некоторыми моделями

В скобках приведены распределители предлагаемые для замены. Не лишним будет уточнить, что распределитель Р125 отличается характеристикой центробежного регулятора от всех остальных распределителей. Установка вместо распределителя Р125, распределителей 30.3706-83 (без вакуум-корректора, с октан-корректором (монетка)), или 38.3706-01 / 30.3706-01 (с вакуум-корректором) благотворно сказывается на поведении мотора.

Как видно из приведённой таблицы, трамблеров есть два вида, с коротким валом и с длинным. Если же случилось так, что вам достался трамблер с длинным валом а блок у вас «низкий», тогда можно установить толстую алюминиевую шайбу.

Трамблер Р125, у которого отличается характеристика центробежного регулятора (см рис.) и отсутствует вакуумный регулятор, вместо него установлен ручной октан-корректор, можно использовать установив на него пружины центробежного регулятора от трамблеров 38.3706 / 38.3706-01 /30.3706-01 / 30.3706-83, или весь центробежный регулятор в сборе. Если автомобиль будет эксплуатироваться на средних и высоких нагрузках чаще чем на малых вакуумный корректор, отсутствующий на данном трамблере конструктивно, не сыграет сколько-нибудь существенной роли.

В бесконтактной системе зажигания роль контактной группы играет датчик холла (или в некоторых аналогах инфракрасный оптический датчик, встречаются так же индуктивные датчики).

Сигнал от датчика поступает на электронный коммутатор который запитывает катушку зажигания.

При такой схеме энергия искры выше, двигатель работает стабильней, и пропадает необходимость в периодической регулировке.

Мы избавились от самого проблемного узла. Теперь можно долго и счастливо ездить и не парится. Но в системе по-прежнему осталась одна катушка зажигания на 4 цилиндра, которая еле успевает заряжаться на высоких оборотах, и разносчик искры, который изнашивается, искрит, создаёт дополнительное сопротивление, и, в конце концов, пробивает изоляцию крышки распределителя на корпус. Двигатель троит, особенно в сырую погоду, свечи закидывает, на холостых оборотах глохнет, в общем, все как было с контактной системой.

Эти узлы при больших пробегах изнашиваются и разрушаются, нарушая работу системы зажигания, делая не возможной стабильную работу двигателя точную настройку системы зажигания, а значит и двигателя в целом.

Эту проблему можно решить на корню. А именно, установив полностью электронное, двухконтурное бесконтактное зажигание, построенное на модернизированной шторке датчика холла, двухканальном коммутаторе, и двухконтурной катушке зажигания 2111.

Справедливости ради нужно сказать, что можно обойтись и без перехода на двухконтурную систему. Ведь при своевременном обслуживании и замене узлов система работает достаточно приемлемо. Разница в поведении автомобиля, при замене одноконтурной системы зажигания на двухконтурную, очевидно заметна лишь при плохом состоянии одноконтурной системы.

В то же время, нельзя не отметить преимущество бесконтактной системы зажигания — большая энергия искры. За счёт того что в БСЗ катушек две, а значит в два раза больше времени на заряд катушки, в два раза меньше нагрузка на эти самые катушки, и, как минимум в два раза, больший искровой зазор, так как искра одновременно проходит через две свечи, что увеличивает пробивное напряжение. Это становится возможным благодаря увеличению времени заряда катушки. Следует иметь ввиду что при переходе на двухконтурную систему зажигания, ввиду использования катушки с большей энергией, и увеличенным искровым зазором (две свечи на одной обмотке, вместо одной) и отсутствия резистора бегунка, следует использовать свечи с резисторами и провода свечей с сопротивлением. Подробнее этот вопрос будет рассмотрен в следующих статьях.

Для перехода на такую систему потребуется:
1. Распределитель зажигания ВАЗ-2101/2103 (в зависимости от того какой у вас блок двигателя) бесконтактный, если у вас он ещё не установлен.

Есть производителя СОАТЭ, есть МЗАТЭ (рекомендую брать МЗАТЭ)
2. Коммутатор двухканальный Астро

Коммутаторы Ромб и Астро более надежные чем аналоги

3. Проводка ВАЗ-2101-2107, М-2141 жгут коммутатора АЭНК, если у вас до этого была установлена контактная система зажигания.

4. Катушка зажигания 2111-3705010

Рекомендую брать BOSH, она стоит в два раза дороже, но это оправдано.
5. Колодка разъема ВАЗ-2110-15, 1118 катушки зажигания 42.3705 АЭНК

6. дополнительный провод с наконечником подобным наконечникам разъёма коммутатора, для подключения к 7 выводу коммутатора.

Шторки датчика холла необходимо изготовить новые (чертёж прилагается), так как двухканальный коммутатор формирует сигналы на 1-ую катушку по фронтам шторок, а на 2-ую по срезам, а не как раньше по одному сигналу от фронта каждой шторки на одну катушку. Либо отрезать две противоположные шторки и припаять их части к оставшимся шторкам. При этом необходимо быть очень точным, каждая шторка должна составлять 90°±5″ (90градусов плюс/минус 5 минут).

В одноконтурной и двухконтурной системе отсутствует односторонняя пульсирующая нагрузка на вал трамблёра, что значительно снижает вибрации и как следствие помехи и не точности в работе системы зажигания, продлевает срок службы подшипника трамблёра, и как следствие сальника – основной причины выхода из строя как электрических так и механических частей трамблёра. Механические части, такие как опорные оси грузиков, поворотная пластина, смазываются местно, и только малым количеством консистентной смазки. Попадание масла через вышедший из строя сальник приводит к вымыванию консистентной смазки и осаждению грязи на обильном слое жидкого масла. Исходя из вышесказанного, а так же из достаточной надёжности вакуумного и центробежного регулятора угла опережения зажигания можно считать бесконтактные одноконтурные и двухконтурные системы зажигания сверх достаточными как для автомобилей ВАЗ классика, так и для многих подобных.
Тем не менее, некоторые идут дальше, и устанавливают целые процессорные блоки управления двигателем. Ввиду высокой стоимости, сложности устройства, и достаточного числа источников рассматривающих этот вопрос в интернете, в данной статье я этот вопрос освещать не буду. Скажу лишь, что в таких процессорных системах форма графика характеристики регулировки УОЗ может быть любой, и меняется по различным параметрам. Это очень важно для двигателей с шатровой камерой сгорания и высокой степенью сжатия, как у современных двигателей. А для двигателей с клиновой камерой сгорания и низкой системой зажигания, как у ВАЗ классики детонация наступает раньше чем оптимальный УОЗ.
Ведь в отличии от качества смеси, УОЗ очень сильно зависит от конструктивных факторов двигателя. Причем оптимальный угол однозначно определяется максимальным моментом двигателя (при условии что топливо уже настроено). Однако сам диапазон допустимых углов невелик и влияние угла на мощность гораздо меньше чем влияние качества смеси. Это влияние в основном определяется конструктивом камеры сгорания двигателя. А именно расстоянием которое фронт пламени проходит от свечи до самого удалённого участка камеры. Например на двигателях с клиновой камерой сгорания (где свеча вкручивается «с боку» (ВАЗ-2101-07; ВАЗ2108(8кл.)), где значения оптимального УОЗ как правило очень велики (35° на 6000об/мин) влияние УОЗ на мощность так же очень велико и составляет около 1% на градус.
Однако, в подобных двигателях УОЗ как правило всегда находится за гранью детонации, т.е. фактором настройки УОЗ в таком двигателе должна выступать детонация а не мощность.

Ввиду этого, стремление к как можно более точному огибанию кривой детонации снизу, на данном типе двигателей, вряд ли даст существенный прирост. Из этого же графика видно, что повышение октанового числа топлива и/или степени сжатия, в некоторых пределах, с последующей корректировкой начального УОЗ, позволит реальному графику УОЗ быть существенно ближе к оптимальному (см. кривую 5 и 4 рис.). Половина графика будет немного ниже оптимального, а вторая половина выше.
Даже у штатного механизма центробежного регулятора, не прибегая к помощи контроллеров и процессоров с датчиками, есть возможность изменить наклоны характеристики УОЗ путем изменения преднатяга первой пружины и свободного хода второй. Изменять жесткость пружин не рекомендуется, ввиду резкого изменения характеристик регулятора. Более того, исправный штатный центробежный регулятор трамблера обладает оптимальной характеристикой для заводской конфигурации мотора. Какие либо изменения требуются только при внесении конструктивных изменений в двигатель. Для штатного же двигателя достаточно заменить пружины, потерявшие жесткость, на новые.

Проверить Жесткость пружины можно в домашних условиях. Достаточно иметь несколько грузов, и штангенциркуль или на крайний случай линейку. Подвешивая на пружину закреплённую вертикально груза и замерять её удлинение.
k = (масса*10) / удлинение в метрах.
Расстояние между опорами пружины 1 – 21,6 мм
Расстояние между опорами пружины 2 – 21,4 мм
Ход штифта в окне — 3,1 мм
Пружина 1 – диаметр 6,3 мм, Длина 22,5 мм, Жесткость 350 г/мм
Пружина 2 – диаметр 5,4 мм, Длина 24 мм, Жесткость 460 г/мм

Каждый сам должен решить какая система ему подходит исходя из поставленных задач, исходных параметров (состояние автомобиля в целом, состояние двигателя, состояния системы зажигания, пробегов совершаемых автомобилем за год, стоимости автомобиля и его рентабельности), и возможности и желания автолюбителя заниматься данными переделками.

Мой личный выбор тоже не однозначен, на двух моих автомобилях ВАЗ-2101 установлены разные системы зажигания. На первом автомобиле установлена бесконтактная одноконтурная система зажигания, и в ближайшее время будет установлена двухконтурная. А на втором автомобиле установлен почти заводской вариант. Почему почти. Потому что вместо распределителя Р125, применён собранный из Р125 и 38.3706 аналог 30.3706-83, т.е. распределитель с центробежным регулятором УОЗ и ручным октан-корректором, без вакуумного регулятора. Оба двигателя работают исправно и приемлемо.

Данная статья лишь попытка поместить основные моменты и тезисы в одном месте. Несмотря на кажущуюся легкость, эта статья далась тяжело. Поэтому прошу отнестись с пониманием к возможным огрехам.
В следующих статьях постараюсь разобрать подробней все то чему здесь не было уделено должного внимания.

Источники:
1. Статья «Устройство контактной системы зажигания.»: systemsauto.ru/fire/contact.html
2. Интернет версия журнала «За Рулём», «Зажигательная физика — опережение, трамблер и УОЗ.»: www.zr.ru/content/article…-vystavit-zazhiganie-uoz/
3. Статья с DRIVE2, WerWolf-DVS, Евгений Травников, «Двухконтурное зажигание» www.drive2.ru/l/288230376153184012/
4. Статья с DRIVE2, Alex Hrabovy, «Тонкая настройка зажигания: немного об УОЗ.»:
www.drive2.ru/l/2352842/
5. Статья «Зажигание без секретов» www.autoelite.ru/articles/zajiganiesix.php
6. «Автомобили «Жигули» моделей ВАЗ-2101-2102-21011-21013. Устройствои ремонт» В.А.Вершигора, издание второе, Москва, «Транспорт» 1990.
7. «Автомобили «Жигули» моделей ВАЗ-2103-2106. Устройствои ремонт» В.А.Вершигора, производственное издание, Москва, «Транспорт» 1986.
8. «Каталог деталей легкового автомобиля «Жигули» (моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103).» М., Машиностроение, 1976.
9. ¬«-/————/-(-/——-/-ВАЗ-21011-/——/-)-/———/-.» 1977.
10. «Каталог деталей автомобиля ВАЗ-2105». 1985.
11. «Автомобили мира 160 регулировочных параметров.» Москва «ВТУЗ», 1995.
12. «Устройство и эксплуатация автомобилей «Жигули» и «Москвич».» Издание третье. Москва. Издательство ДОСААФ СССР 1987.
13. «Мой автомобиль «Жигули.» Издание второе. Москва «Транспорт», 1980.
14. Журнал «Сделай сам.» «Советы автолюбителям» 10’89. И.С.Туревский. Издательство «Знание» Москва.
15.

Источник
