Если заварить дифференциал заднего моста на ниве что будет
Praded78 › Блог › Винтовые блокировки в редукторы Нивы
Не особенно часто ко мне в работу попадают редукторы ВАЗ. Как правило, это связано с тем, что стоимость приобретения нового редуктора соизмерима со стоимостью его ремонта. Но случаются и исключения, обычно, конечно же, редукторы Нивы:
www.drive2.ru/b/2276814/
www.drive2.ru/b/2276881/
В общей сложности я в своей практике ковырялся в редукторах не более, чем пяти Нив. И вот, пришлось это повторить. Скорее всего, я бы это оставил без внимания, если бы не несколько интересных моментов.
Хозяина Нивы со всех сторон давно отговаривают от вложения денег в прокачку машины, но он упёртый. Поддерживаю, сам такой:). Он приобрёл две винтовые блокировки производства Тольятти. Коробка без опознавательных знаков
По штрих-коду ничего выяснить не удалось:
Для ВАЗ есть несколько производителей блокировок. Основная их часть то ли каким-то боком имеет отношение к Тольятти, то ли это такой маркетинговый ход продавцов. По внешнему виду я нашёл несколько похожих. Это точно не Вал-рейсинг или НИРФИ. Остальные, типа ССТ, ТЗС, AVT, Автоспринтер, IQ на фотках похожи, как братья близнецы. Так что для меня так и остался неизвестным производитель.
Оба редуктора НИВЫ в стальных корпусах. У нивоводов даже есть специальная аббревиатура СРПМ для стального переднего редуктора. И они брезгливо относятся к тем, кто не шарит, что это такое. Собственно редукторы в этом случае одинаковые. Но могут отличаться сальником, если он спроектирован с учётом направления вращения, а в данном случае ещё и преднатягом самоблока, который должен быть в них поставлен. Владелец приобрёл для заднего редуктора блокировку с преднатягом побольше, для переднего — поменьше. Решили, что редуктор погрязнее и постарше будет для заднего редуктора. При его разборке я увидел несколько примечательных моментов.
Куча маркировок FIAT. Есть подозрение, что это редуктор из первых партий ВАЗ2101. Его фланец сильно люфтил на шлицах, поэтому его решили заменить на новый. А он на место без доработок не полез…
Фланцы по форме пыльника отличаются:
И форма старого редуктора и более нового в районе хвостовика отличаются:
Пришлось на 2,5мм укорачивать высоту юбки пыльника на новом фланце:
Несмотря на небольшой диаметр дифференциала, биение на задней блокировке оказалось запредельным:
Соответственно и разброс зазора получился циклическим и составил 0,15 – 0,20 мм.
Решили оставлять как есть, поскольку разбирать, и везти блокировку на проточку посчитали уж очень хлопотным занятием, не оправдывающим себя. К тому же для снятия подшипников их пришлось бы спиливать, либо разбирать блокировку, чтобы подобраться к ним изнутри. В корпусе блокировки предусмотрены технологические отверстия, через которые можно выдавить подшипники.
Биение блокировки с меньшим преднатягом, которую ставили в передний редуктор, оказалось почти идеальным:
Ну и самое печальное, из-за чего я возился с этими редукторами почти два дня. Как и редукторы Toyota, редукторы ВАЗ собираются с одноразовыми распорными втулками. Но конструктивно они отличаются от тойотовских втулок и представляют из себя коническую трубу с проточкой:
Когда я приступил к окончательной сборке заднего редуктора, я чуть не своротил хвостовик, чуть не разнёс верстак и не покалечился сам.
На следующий день мне пришлось специально для редукторов этого типа изготавливать усиленные приспособления.
Владельцу я порекомендовал попробовать поискать в других торговых точках распорные втулки. Он привёз две втулки, причём купленные в разных местах, с которыми я абсолютно без проблем собрал оба редуктора. При сравнении нормальных втулок с ненормальными я обнаружил, что ширина втулок в широкой части проточки отличалась на 2 мм:
Учитывая, что толщина непроточенных стенок втулки 3 мм, то толщина проточенной стенки в нормальной втулке была 1,5 мм, а в ненормальной 2,5 мм. И неудивительно, что такую втулку было невозможно смять метровой трубой в качестве воротка…
Редукторы владелец забрал, в ближайшее время узнаю, как работают установленные винтовые блокировки.
UPD 25/09/2020: редукторы установлены в мосты, машина собрана. Редукторы работают нормально, ждут испытаний настоящей грязью.
Заваренный дифференциал на повседневной машине: боль или ты король?
Эх, заваренный дифференциал, мечта любого дрифтера! С каждым днем он становится все популярнее среди любителей покататься боком, поскольку это.
Эх, заваренный дифференциал, мечта любого дрифтера! С каждым днем он становится все популярнее среди любителей покататься боком, поскольку это самый дешевый вариант заставить задние колёса вращаться с одинаковой скоростью и избежать нежелательного ускорения одного из колес.
Для тех, кто не знает, что такое заваренный дифференциал, я объясню. Когда дифференциал находится в рабочем состоянии, при повороте, одно из задних колёс автомобиля начинает вращаться быстрее, поскольку оно должно пройти большее расстояние, т.к. катится по увеличенному диаметру. Как вы поняли, речь идет о колесе, находящемся дальше от угла поворота.
Когда дифференциал заварен, оба колеса вынуждены вращаться с одинаковой скоростью, поэтому при повороте оба колеса совершают одинаковое количество оборотов. Такая ситуация заставляет ближнее к углу поворота колесо «прокручивать», в связи с чем автомобиль начинает вести себя совсем иначе. Если вы уличный дрифтер-проказник, и вы мечтаете заварить дифференциал, но боитесь, потому что гуру интернета вас напугали, то не переживайте, сейчас я вам все расскажу.
На самом деле, повседневная езда с заваренным дифференциалом не является сущим кошмаром, хотя именно так ее и выставляют в интернете. Да, есть свои тактики и предостережения, о них я тоже расскажу.
Да, я мог бы начать рассказывать вам, что это опасно, что вы замучаетесь менять покрышки, но это ни к чему не приведет, потому что это была бы та же самая сказочка, которую вам расскажут школьники на любом форуме. Вместо того, я расскажу вам, как подготовить себя и свой автомобиль к повседневной езде, чтобы вы, выезжая каждый раз в магазин за хлебушком, не переживали за свою жизнь.
Первым делом, даже прежде, чем вы задумаетесь о заваривании дифференциала, залезьте под автомобиль и проверьте состояние трансмиссии. Речь идет о каждой детали, от сцепления до задней оси, а лучше даже до ступичных подшипников. Заваривание дифференциала значительно увеличивает нагрузку на каждую из этих деталей, а вы вряд ли захотите, чтобы через неделю ваша трансмиссия рассыпалась. Кроме того, заваривайте дифференциал правильно, или отнесите его кому-то, кто умеет это делать. Криворукая спайка легко развалится, а куча металлических осколков в дифференциале – не самая приятная ситуация.
Итак, если вы завариваете дифференциал, значит, скорее всего, вы повёрнуты на дрифте и сжигании покрышек. Ах, да, мы же договорились не разговаривать насчет сохранения покрышек… В любом случае, о сохранности других деталей поговорить стоит. Вам необходимо снизить нагрузку на трансмиссию, а также снизить нагрузку на ваш мозг, избавившись от постоянных стуков во время поворотов. Так вот, ключ к успеху лежит в прохождении каждого поворота по особой «гоночной линии». Это относится не только и не столько к гоночному треку, сколько к повседневной езде по дорогам. Чем более округло вы проходите поворот, тем больше нагрузки ложится на плечи вашего бедного автомобиля. Словом, проходите поворот по гоночной линии. Впрочем, кто вообще проходит повороты по правилам? Все мы их срезаем!
Не любите кататься по кишащим автомобилями парковкам супермаркетов? Готовьте свои нервишки, с заваренным дифференциалом вы поймете, что такое боль. Парковки станут вашим врагом номер один. На высокой скорости, возможно, вы и не заметите, что ваш дифференциал заварен, а вот когда вы будете медленно, нудно вертясь туда-сюда искать место на парковке, все вдруг станет печально. Будьте готовы к колёсным колебаниям и к удивленным взглядам людей, которые будут оборачиваться на ужасный звук, издаваемый вашей тачкой. А когда вы будете выезжать задним ходом, вся боль удвоится.
Также приготовьтесь к большому количеству внимания на дорогах. Звуки, которые издают ваши колеблющиеся колеса и звуки выхлопа, купленного на рынке (конечно, вы прошли этот этап перед заваркой диффа), привлекут множество удивленных взглядов. Кто-то будет тыкать пальцем в ваше ведро и смеяться, единомышленники будут подбадривающе улыбаться, другие будут укорительно смотреть на вас из своих Кайенов и Ленд Круизеров. Будьте к этому готовы, не расстраивайтесь и помните, что ваша тачка умеет дичайше круто дрифтовать!
Фотогалерея
Комментарии (0)
Читать
Посмотрите на трактор, которому больше не нужен тракторист
Самое читаемое
Последние новости
Посмотрите на «Оку», на которой не страшно поехать на охоту
Блогер превратил старенький хэтчбек Ford Festiva в газонокосилку для ленивых
В России начнут продавать крутой дом на колесах из «Буханки»
Видео: в России провели масштабные краш-тесты самых популярных моделей автобусов
Дрифт
Эту дрифтовую «Волгу» продают за 10 миллионов рублей. Не кажется это вам перебором?
2000-сильный Nissan Altima для дрифта выглядит идеальной игрушкой на выходные
Посмотрите, на что способен 1200-сильный Drako GTE на льду замерзшего озера
«Дрифт на хуторе»: посмотрите на зимнюю «Джимхану» по-русски с участием телеги
Взрывы и дрифт в одном из самых эффектных видороликов на этой неделе
Американские морпехи учатся дрифтовать на Hummer в суровых зимних условиях
Землетрясение в Японии уничтожило культовую трассу для дрифтеров Ebisu Circuit
Toyota Supra для дрифта с 2JZ-GTE под капотом и карбоно-кевларовым кузовом

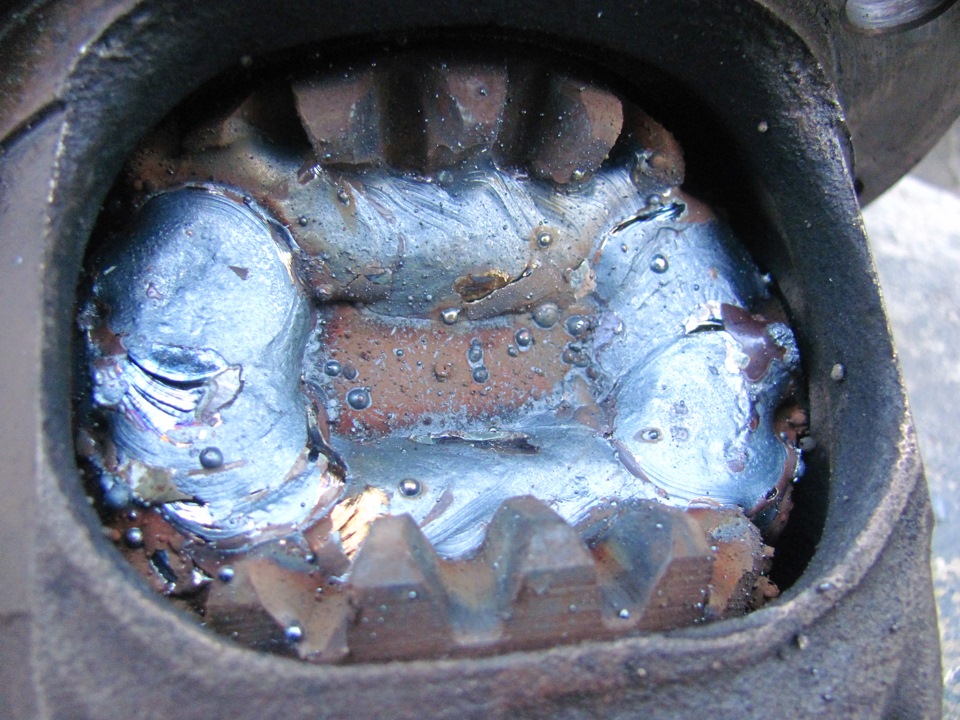

Как заварить дифференциал на ниве
Вот такая вот бюджетная блокировочка
Комментарии 33
Привет сколько проездил на заварке?какие последствия?или все норм?
Подскажите новичку если заварить, будет работать как блокировка и оба колеса будут крутиться. И можно ли передний тоже заваривать?
Да, будут крутиться оба. Если заварить перед, будешь ездить только прямо.
Будет работать не хуже самоблока?
если планируешь ездить по городу, это не лучший вариант. если чисто бездорожье, то вари. работает лучше самоблока.
Если ездить и по городу чем это чревато?
Износ резины и управляемость не очень
Подскажите новичку если заварить, будет работать как блокировка и оба колеса будут крутиться. И можно ли передний тоже заваривать?
Вахахаххха кадр бле😁😁😁
варил два один на супру, другой на ваз, оба в строю, там быстрее полуоси сломает …
жду с нетерпением пост 🙂
его вчера видел …хотел откоментить причины, но вы их там сами наши, если верить диалогу за кадром.
и теперь подойдёте к вопросу более тщательно.
я про то, что там слизало шлицы полуоси по причине того, что лопнула полуосевая шестерня. были бы они просто прихвачены, была бы куча обломков и все возможно было бы хуже. хотя, куда уж хуже))
Устройство автомобиля предполагает наличие множества узлов и механизмов. Одним из таких является задний мост. «Нива» 2121 тоже им оснащается. Так, главный узел заднего моста – это дифференциал. Что это за элемент, и для чего он нужен? Принцип работы дифференциала, и как правильно его заварить – далее в нашей статье.
Характеристика
Главное назначение элемента – передача крутящего момента и распределение усилий от карданного вала между полуосями. Таким образом, задний дифференциал способен вращать колеса с разными угловыми скоростями. Стоит отметить, что такой элемент есть не только на заднеприводных авто. На машинах с передним приводом данный элемент расположен в коробке передач. А на внедорожниках с колесной формулой 4х4 он находится в раздаточной коробке и в обоих мостах.
Как работает?
Всего существует три режима работы дифференциала. Так, его работа направлена на движение в повороте, по сколькой дороге и на прямолинейное движение. В последнем случае, колеса автомобиля имеют равное сопротивление. Крутящий момент от карданного вала (или главной передачи) передается на корпус дифференциала. Вместе с ним вращаются сателлиты. Последние обегают шестерни полуосей и таким образом передают крутящий момент на ведущие два колеса в равном соотношении. И поскольку сателлиты на осях не вращаются, шестерни полуосей двигаются с одинаковой угловой скоростью. Частота оборотов равна той, что имеется у ведомого вала главной передачи.
Несколько иной принцип работы дифференциала в случае прохождения автомобилем поворотов. Так, в данной ситуации колеса будут вращаться с разной угловой скоростью. То, что находится ближе к центру поворота, имеет большее сопротивление, нежели наружный диск. Что происходит в данном случае? Дифференциал начинает передавать крутящий момент с разным усилием на полуоси. Так, частота вращений наружной шестерни увеличивается, а внутренней – уменьшается. Сумма оборотов обеих шестерен равна удвоенной частоте оборотов ведомой шестерни главной передачи.
Теперь рассмотрим ситуацию, когда автомобиль двигается по скользкой дороге. Так, на определенном участке одно из колес начинает буксовать, встречая большее сопротивление. Шестерни дифференциала вращают второе колесо с увеличивающейся скоростью. Наверняка вы не раз видели, как забуксовавший автомобиль буксует всего одним колесом, когда второе находится в неподвижном состоянии. Это и есть работа дифференциала. Однако его функция вовсе не направлена на ухудшение характеристик проходимости авто. Благодаря данному элементу машина более устойчиво проходит повороты. При этом на покрышках не подъедает протектор, так как диски вращаются одинаково.
Для чего заваривают?
Итак, мы подобрались к самому популярному вопросу начинающих стритрейсеров. Заваренный дифференциал делают для того, чтобы машина легче входила в занос, как раз на повороте. Это явление называется дрифт. Заваренный дифференциал чаще всего делают на старых заднеприводных автомобилях.
Особенно это касается старой отечественной «классики», где нет блокировки. Что такое блокировка дифференциала? Эта функция позволяет изменить передачу крутящего момента на полуоси. Так, при включенной блокировке колеса вращаются с одинаковой угловой скоростью. Система действует непосредственно на задний мост. «Нива Шевроле» тоже оснащается блокировкой. Но эта система достаточно дорогая и существенно влияет на стоимость автомобиля. Поэтому не на каждой машина она имеется. Что же делать в таком случае? Выход только один — заварить дифференциал. Процедура достаточно простая, и сделать это можно своими руками. Единственное, что вам понадобится – это хороший сварочный аппарат и маска, дабы сохранить зрение при работе с электродами.
Ведь яркая электрическая дуга сильно влияет на человеческий глаз. Поэтому не забываем перед работой надеть маску.
Как заварить? Снимаем дифференциал с автомобиля
Итак, переходим непосредственно к работе. Чтобы заварить дифференциал, нам его нужно достать наружу. Поэтому сперва загоняем машину на эстакаду или смотровую яму (если есть подъемник, это еще лучше). Дальше необходимо удалить масло из редуктора. Сюда заливается обычная «трансмиссионка». Но «отработку» лить не стоит. После того, как вы получили заваренный дифференциал, нужно заправить новое масло в редуктор. Далее необходимо поддомкратить заднюю часть автомобиля. Снимаются колеса и тормозные барабаны. Далее при помощи трещотки откручивается полуось с обеих сторон и вытягивается наружу (не обязательно полностью – можно вытянуть на 20-30 сантиметров). Далее откручиваем болты по окружности редуктора (обычно их восемь), и снимаем его наружу. При помощи куска чистой ветоши и бензина обрабатываем шестерни механизма. Это нужно нам для лучшего «прихвата».
Технология заварки
Чтобы убедиться в качестве шва (если используется полуавтоматический аппарат), оббейте шлаковый налет при помощи молотка и зубила. Если шов неровный, обработайте место соприкосновения сателлитов еще раз. Теперь можно собирать все обратно и ставить редуктор на свое место. Автомобиль полностью пригоден к эксплуатации.
Хитрости вождения на заваренном дифференциале
Итак, мы заварили сателлиты, и машине проще стало входить в занос (так как колеса теперь вращаются с одинаковой угловой скоростью, вне зависимости от типа дорожного покрытия). Так ли безопасно ездить на «заварке»? Несмотря на убеждения некоторых скептиков, такая машина полностью пригодна для повседневной эксплуатации. Правда, нужно знать некоторые тонкости вождения. Поскольку машина легче стала срываться в занос, нужно знать, как правильно выходить из него. Поскольку «заварку» делают только на заднем приводе, при прохождении поворота (если это не намеренный дрифт), убираем ногу с педали акселератора и двигаемся строго «на передаче». Если это зима, то переключаться на «нейтралку» строго запрещается. Вы рискуете попасть в аварийную ситуацию. Также желательно снизить скорость перед прохождением поворота. Ну, а если вы намеренно хотите войти в занос, при прохождении участка нужно увеличить обороты двигателя путем нажатия ноги на акселератор, и резко повернуть руль в сторону поворота, а затем – в противоположную.
Без «заварки» машина пытается выйти из заноса сразу, так как будет буксовать только одно колесо. Таким образом, на заваренном дифференциале вы легко можете войти в управляемый занос. Выйти из него достаточно просто. Главное – рассчитать усилие и иметь хорошую реакцию.
О противопоказаниях
Прежде, чем заварить дифференциал, ваш автомобиль должен быть полностью исправным. Прежде всего, это касается трансмиссии. Ведь именно на нее будет возлагаться все усилие крутящего момента. Заваренный редуктор существенно увеличит нагрузку на валы трансмиссии. В результате она быстро выйдет из строя. Также обратите внимание на качество шва. Если заварка будет выполнена некачественно, вскоре шов разрушится и внутри редуктора появится куча металлических осколков.
Ситуация не из приятных. Не ленитесь сбивать слой «шлака» на только что произведенном шве. Чем качественнее сделана работа, тем дольше продержится «заварка». Определенного ресурса у нее нет. Если все сделано правильно, то «заварка» продержится вечно. Быстрее выйдет из строя сам двигатель или сгниет кузов от времени.
Заключение
Итак, мы выяснили, что такое дифференциал, как он работает и как его заварить своими руками. Как видите, процедура достаточно легкая. Главное – проверить качество шва.
Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730
А не заварить ли мне намертво дифференциал задний?
Может, кто так делал, поделитесь результатом — реально ли ездить по асфальту, за сколько км сожрет резину, полуоси сразу кирдык или пару тыщ протянут?
ps Пожалуйста, высказывайтесь кто с таким вживую сталкивался, всякие имхо и флуд неинтересны.
Рег.: 14.10.2005
Тем / Сообщений: 5 / 506
Откуда: Москва, Щукино
Возраст: 41
Авто: L200&2008
Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730
Рег.: 12.01.2005
Тем / Сообщений: 8 / 2950
Откуда: Москва, Юго-Запад
Возраст: 34
Авто: 21213 1,7 турбо 97г.в на 38 Боггере, GMC Savana 5.3 AWD, Jeep Grand Cherokee ZJ V8 5.9i, УАЗ-3909
Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730
Рег.: 09.12.2004
Тем / Сообщений: 3 / 2810
Откуда: Каменск-Уральский
Возраст: 42
Авто: 212180 1,7 карб
Если дифф по жизни заблокирован, то это не дифф, это его отсутствие
Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730
lock right именно так и работает. закрыт по жизни и открывается только при огромной несимметрии. резину поджирает, но ездить можно вполне.
а по поводу заварки — хотел заварить. нашел помимо сороконога пару человек, катающихся с завареным диффом по нескольку лет без проблем при разумных размерах колес.
Рег.: 09.03.2005
Сообщений: 98
Откуда: Москва, Тимирязевский р-он
Возраст: 39
Авто: GreatWall Deer G3
. катающихся с завареным диффом по нескольку лет без проблем при разумных размерах колес.
Рег.: 20.12.2004
Тем / Сообщений: 1 / 2551
Откуда: Питер
Возраст: 42
Авто: 21213М 1998
Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730
Отчет об эксплуатации заваренного дифа
Наконец-то нивасик стал второй машиной, и сделал о чем давно мечтал — заварил задний дифференциал. Резина КФ(пока, зимой), давление 2,0. Пробег — 500 км, и такие результаты:
— при движении по асфальту, плавных поворотах на трассе разницу можно заметить лишь обратив на неё внимание — чуть сильнее обычного нужно поворачиватть руль. В городе при поворотах на перекрестках выражено сильнее, но никакого визга резины, невозможности повернуть, или других глобальных проблем не выявлено. Специально покатался по круговым подъемам на многоярусной парковке — никаких проблем и неудобств.
— при выкрученом до упора руле, при разворотах на 180 чувствуется увеличившийся радиус разворота, в нектороых местах, где раньше проходил на раз, теперь приходиться совершатьманевр в два приема. Ориентировочно радиус увеличился (на укатанном снегу) на 20..40%.
— повороты на трассе пока прохожу с опаской, снижаю скорость, не ускоряюсь — опасаюсь теоретически возможного заноса. Надо проверить на пустой площадке.
— при поворотах на смешанном покрытии, когда чередуются обледенелые участки и асфальт, как-то особенно страшно, еду медленно. Потенциально возможны проблемы.
— по снегу и буграм конечно просто отлично — эффект от блокированного диффа очень даже заметен.
Ни капли не пожалел, что заварил дифф. Затраты на резину и полуоси намного ниже, чем на выключаемый блок (которого пока к сожалению не существует полностью работоспособного).
О сварке
Качественная заварка шестеренок дифференциала из высоколегированных сталей — большая проблема. Сварил между собой сателлиты и полоусевые шестерни в восьми точках — четыре точки из каждого окна коробки диффа. После небольшого пробега по афальту сварка разрушилась, в итоге блокирование диффа осушествляется только за счет наплавленного металла между зубьями шестеренок, что ИМХО не есть гуд — нагрузка на коробку диффа. Думаю, сварное соединение было бы надежнее, если предварительно распереть полуосевые шестерни до упора в регулировочные кольца, и в таком положении заварить.
Просба не принимать вышеописанное как руководство к действию, вообще-то это очень опасно. наверно
Да, проворачивается всегда колесо двигающееся по меньшему радиусу. Думаю, при прохождении поворота на бОльшей скорости внутреннее колесо разгружается, уменьшается его сцепление с дорогой, меньше нагрузки и износ резины.
