Автомобиль имеет запасное колесо со штампосварным диском с вылетом обода (ЕТ) 58 мм, которое размещается в моторном отсеке. В случае, когда литые колёса и запасное колесо имеют разный вылет обода, штампосварное колесо может использоваться совместно с литыми колёсами только непродолжительное время. При этом должен соблюдаться режим ограничения максимальной скорости движения – 80 км/ч. На диске запасного колеса имеется информационная табличка 1 суказанием разрешённой максимальной скорости – 80 км/ч. Величина вылета обода (ЕТ) указана на внутренней стороне спицы литого колеса.
ВНИМАНИЕ! При установленном запасном колесе временного использования с вылетом обода, отличающимся от остальных колёс, во время движения автомобиля со скоростью, превышающей 80 км/ч, ухудшаются устойчивость и управляемость автомобиля, что может привести к аварийной ситуации. После установки запасного колеса временного использования необходимо принять меры для скорейшего ремонта штатного колеса с литым диском и установки его на место. Помните, что эксплуатация автомобиля с установленными на одной оси колёсами, имеющими разный вылет обода, запрещена ПДД.
Колесо с литым диском не предназначено для размещения под капотом. Запрещается перевозить повреждённое колесо с литым диском на месте хранения запасного колеса. На время доставки к месту ремонта поместите повреждённое колесо в багажное отделение. После снятия запасного колеса закрепите ремни, фиксирующие его в моторном отсеке, так, чтобы не допустить их касания с движущимися частями двигателя.
ПРЕДУПРЕЖДЕНИЕ! Не используйте для крепления колёс с литыми колесными дисками гайки, предназначенные для штампованных дисков. Гайки, предназначенные для крепления колеса с литым диском, имеют упорный бурт. Допускается использовать их для крепления запасного колеса временного использования.
Видео
Ящик для инструментов в штатное место для «запаски»:
В нем разместились: свечка, переноска, фонарик, лебёдка, домкрат, лопата, топор, мачете, пара ножей, 5 трёхметровых тросов, запчасти, инструменты, силовые провода с крокодилами, пила, сухое горючее, кружка из нержавейки, соль, минимальный набор рыболовных снастей, масло, литол, WD-40, клей, изолента, скотч, верёвка, охотничьи спички, компрессор, гвозди, «земляной якорь» для лебёдки, и куча разной мелочёвки.
Высота 135 мм. У меня из железа 1 мм. Слабое оно и гнётся немного. А если толще сделать из двойки например – будет весить много. Так что лучше из алюминия.
fishing, 23.10.02. Материалы взяты с сайта Золотая Нива и из конференции (оригинал).
Как то в очередной раз проверяя уровень масла в двигателе подумал я чем бы полезным занять место запасного колеса. После изучения форума и FAQ было принято решение изготовить некое подобие ящика для инструмента.
Для этого было принято решение использовать покрышку стандартного нивского размера (удачно найденную на свалке шиномонтажа). Идея использовать покрышку была подсмотрена на форуме, но практического исполнения я так и не нашел.
Вот мое исполнение:
Из ненужного куска ДВП (у меня получилось из 2х кусков) было изготовлено основание и прикручено саморезами через буртик покрышки. Саморезы должны быть достаточной длины, но при этом не должны выглядывать внутрь получившегося ящика:
Получившийся ящик закреплен на месте с помощью болта через большую шайбу в штатное место на кузове. И дополнительно двумя крючками соединенных кольцами вырезанными из старой камеры. Это некое подобие штатных резинок для крепления запасного колеса, т.к. штатные оказались слишком длинными.
Крепление этих резинок к покрышке видно на фото.
Сверху ящик накрывается крышкой для красоты:
Конструкция крышки видна из фото:
Теперь у меня там располагается запас масла и тосола, домкрат-ромбик, ключи, знак аварийной остановки, переноска, перчатки, тряпки и разный хлам. Соответственно в небольшом багажнике Нивы стало чуть больше места. 🙂
15 сообщений на предыдущей странице
Рег.: 06.12.2004 Тем / Сообщений: 628 / 51730
Рег.: 09.12.2004 Тем / Сообщений: 9 / 977 Откуда: Санкт-петербург Коломяги Возраст: 49 Авто: 214 май 11, А6″авант» 12 и «Калина» 2008
Lada 4×4 3D ВНЕШНЕ К СТОКУ 1977 г.в. › Logbook › БЖ № 71 ВИНТ КРЕПЛЕНИЯ ЗАПАСНОГО КОЛЕСА.

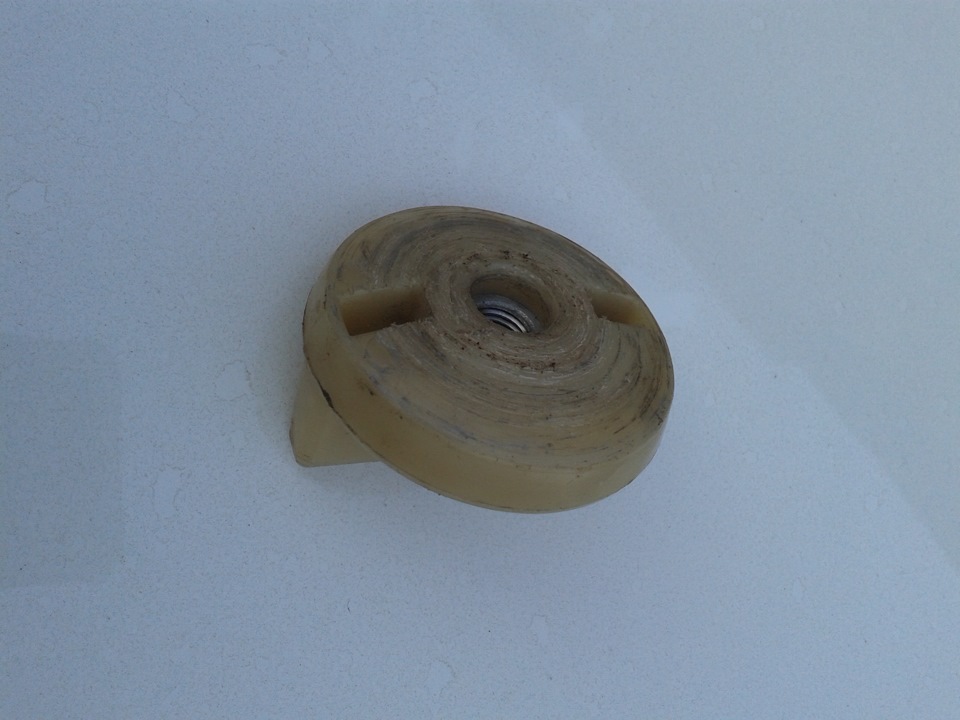

08 апреля 2014 г. получил от tolik2121 винт крепления запасного колеса. Теперь их у меня два, один новый, который получил из Москвы (будет лежать про запас) и второй полученный от tolik2121 будет стоять на машине. Tolik2121 за данный винт БОЛЬШОЕ СПАСИБО! Фото ниже.
Lada 4×4 3D 1994 — parts
Comments 40

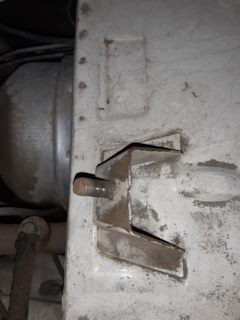

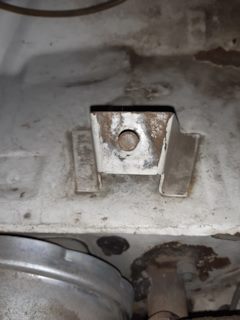

А можете сделать фото места крепления этой гайки, со снятым колесом?
Завтра постараюсь сфотать.
Спасибо, жду. Запаска лежит также, в неё сумку с инструментом кладу, мультиметр и монометр. Но изначально лежала, как на новых.
Спасибо, жду. Запаска лежит также, в неё сумку с инструментом кладу, мультиметр и монометр. Но изначально лежала, как на новых.
а я и не знала что этот крепеж такая редкость, значит у меня стандартный))) хоть что-то родное стоит в ней)
Я когда ее купил, у ней такой не родной винт стоял, а сейчас наконец то родной нашел. Один б/у который стоит и один абсолютно новый в запасе лежит.
Заводная рукоятка тоже согласно консирукции 2121 под капотом крепится 🙂
Я у тебя еще в книге это поглядел. Так что туда и буду ее ставить. 🙂
Много кого восхищает оригинальность, на то она и оригинальность, потому что ее сейчас мало. 🙂 Я вообще планирую там такие вещички постоянно возить. В свое время я давно искал как там все должно быть расположено, в сканах твоей книжке нашел. Хочу что бы багажник был постоянно пустой, как и должно быть. Исключение конечно дальние поездки.
Классный винт! Никогда в жизни не видел таких! Редкость!
Ты о том что крепит колесо? Если о нем, то это родной Нивовский винт крепления запаски ВАЗ 2121, у 21213 Нивы запаска по другому крепится.

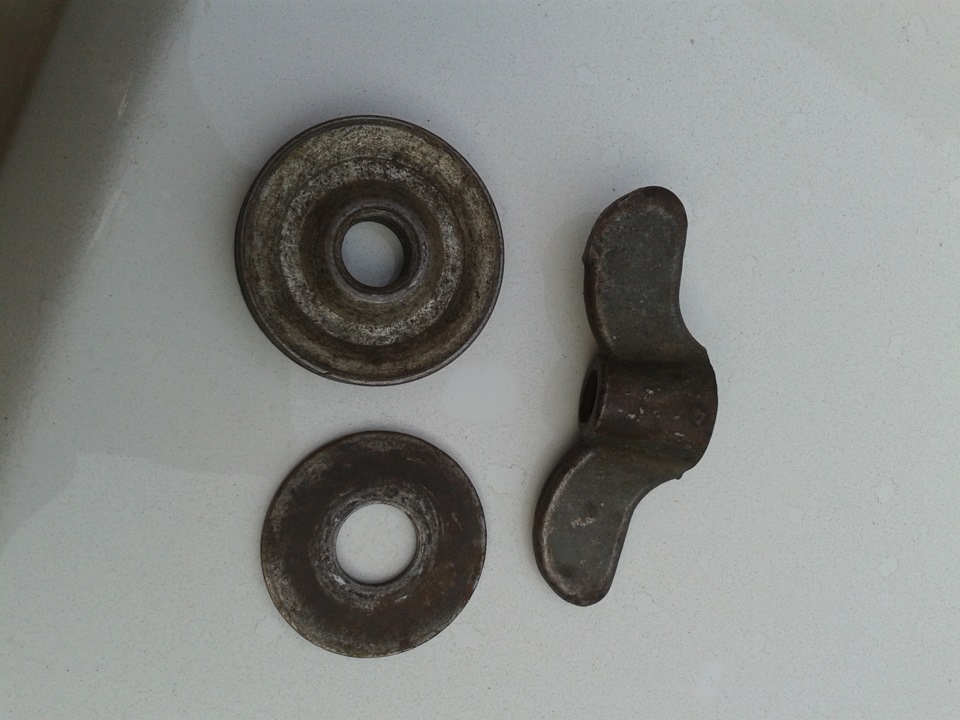

Вот-вот! Мне как раз доводилось видеть как крепят запаски на 21213, получается. Там ещё под барашком распорочка такая, что ли. А вот систему крепления 2121 с пластиковым винтом, не видел никогда. А теперь видел)))
У 2121 Нивы колесо закреплено удачнее, чашкой вверх. В запаску у 2121 Нивы по идее ложится сумка с инструментом. А у 21213 Нивы чашка запаски расположена вниз, что мне кажется менее удачным.
Наверное, по задумке инженеров, после переворота запаски и удаления сумки с инструментами, нива должна была полностью перестать ломаться))) Иначе, логически, такой кульбит объяснить нельзя.
Наверное. 🙂 Ну и надо же чем то отмечать отличия одной от другой Нивы, решили и запаску перевернуть и винт поменять. Я планирую найти сумку и собрать инструмент, которым комплектовалась Нива с завода и освободить полностью багажник. Насос так же туда на законное место перенести.
Оглядываясь на год жизни, целиком потраченный на «Ниву», я вспоминаю о том, что было сделано и что стоило бы сделать иначе… А кое-что, наверное, мы и вовсе делали зря…
НЕ НАДО МНЕ ДЕЛАТЬ КАК ЛУЧШЕ, СДЕЛАЙТЕ КАК ХОРОШО!
Lada 4х4, ВАЗ-21214, равно как и все остальные внедорожники, которые мы исторически называем «Нива», обладают несколькими очевидными достоинствами и не менее очевидными недостатками, большинство из которых раскрывается только в процессе эксплуатации. С некоторых пор главным преимуществом «Нивы» стала цена. Напомню, так было не всегда и, например, в советское время ВАЗ-2121 стоил 9900 рублей, лишь немного уступая по этому показателю «Волге». По сути, это был единственный универсальный внедорожник на рынке. ЛуАЗ был совсем утилитарен, а купить в частное владение УАЗ было архисложно, то есть практически невозможно. В то же время, если вспомнить, что «Жигули», скажем, пятой модели стоили 5300, то становится понятно, почему за «Нивой» не выстраивались очереди. В конце восьмидесятых ВАЗ-2121 даже продавали в рассрочку (как, кстати, и «Москвич»). Попробуй теперь найди «Ниву» того времени в приличном состоянии! А особенно в определении этого приличного состояния — кузов. Это первое, на что я настоятельно рекомендую обратить внимание юноше, задумавшему приобрести вазовский внедорожник. И я имею в виду даже не наличие ржавчины, крепость лонжеронов и прочих силовых элементов, а обязательную и непременную антикоррозийную обработку. Даже если кузов крепок и «рыжей чумы» не видно, поверьте, половина зимы — и она проявится даже у пятилетней машины. Кузов у «Нивы» несущий — то есть каждый элемент, по сути, силовой. Любая коррозия, особенно запущенная, особенно сквозная, плюс вибрация, плюс нагрузки при езде по бездорожью — и дальше только дорогостоящий кузовной ремонт с усилением, проваркой, накладками из алюминия и страшноватого вида «расширителями» колёсных арок. Итак, первый этап — антикоррозийка. Вы спросите, стоит ли заливать машину популярными и разнообразными защитными покрытиями? Да, если есть деньги и первый этап пройден на отлично. Это красиво, практично и хорошо дополняет сохранность кузова, поскольку царапается ЛКП легко и цветёт мгновенно (о подобном опыте с нашей «Нивой» и «Титаном» вы можете прочесть в № 12/2016 нашего журнала).
Стоит чуть передавить газ и поломка неизбежна
КУЗОВ У «НИВЫ» НЕСУЩИЙ — ТО ЕСТЬ КАЖДЫЙ ЭЛЕМЕНТ, ПО СУТИ, СИЛОВОЙ
Второе, что следует сделать, — замена главных пар. Даже если большую часть времени вы проводите на асфальте, в одной из дальних поездок может понадобиться чуть больше тяги. Например, где-нибудь в горах или предгорьях. Давишь газ, давишь ещё — вроде пошла, разгон, удар… кардан пополам, путешествие закончилось. На переднем приводе далеко не уедешь. А если не спеша, аккуратно, то вы, возможно, увидели бы не снимок сломанного кардана, а плато Лаго-Наки. Какие конкретно пары нужны, зависит от обстоятельств: универсальные 4.1, если колёса остаются в пределах 28 дюймов, начиная с 29 и больше — 4.3. Важно помнить, что сложности вызывает не только поиск качественных деталей, но и их установка. Если есть возможность — берите редукторы в сборе. Лучше советские. Они встречаются на разборках и в объявлениях «копейка на запчасти». Ещё лучше дополнить тяговые главные пары тюнинговым китом в раздатку с пониженной 2.95. Вот только подобное понижение потребует от водителя больше думать головой, чем работать педалью, поскольку полуоси и ШРУСы тоже не вечные.
Теперь поможет только дорогостоящий кузовной ремонт с усилением и проваркой
РАЗГРУЖЕННЫЕ ПОЛУОСИ ВАМ НЕ НУЖНЫ, «НИВА» — НЕ ГРУЗОВИК
Усиление ходовой — часть третья. Разгруженные задние полуоси вам, скорее всего, не нужны. Это прерогатива грузовиков с большой рабочей загрузкой. Найти качественные «усиленные» тоже непросто. Жалуются на всех производителей, но, в принципе, вперёд — нерегулируемые ступицы с герметичными подшипниками «типа Iveco», назад — полуоси, скажем, из Ижевска. Конечно, никто не мешает подтягивать подшипники ступиц раз в 30–40 тысяч километров, однако, покатавшись по бродам, грязным колеям и лужам, мы можем столкнуться с быстрой смертью упомянутых подшипников буквально за пару сотен километров пробега по шоссе. За общим шумом «Нивы», рёвом трансмиссии и воем грязевых шин звук износа можно и не заметить, сразу попав на замену. Нерегулируемые ступицы герметичны, это их главное преимущество. Что касается задних полуосей, то тут вопрос веры, что это поможет. А вот усилить мост стоит непременно. Особенно на длинной «Ниве», большой нагрузке или газовом оборудовании. Иногда мост гнётся при неудачном заезде на бордюр, не говоря уж о внедорожной эксплуатации и экспедиционных условиях, когда нагрузка на машину максимальна. К постоянным проблемам с полуосями и редуктором может привести даже невидимый глазу изгиб. Гипотетически можно проверить мост на сход-развальном стенде, а можно «на просвет», сняв полуоси.
ОПЫТНЫЕ НИВОВОДЫ ГОВОРЯТ, ЧТО «НИВА» ХОРОША В СТОКЕ, А ЛИФТ — ЭТО ЗЛО
Лифт — ещё один популярный повод для баталий. Мнения полярны! Мы сделали лифт 40 мм, удлинили отбойники и никаких негативных последствий не заметили. Да, возможно проставки в 8 см и пружины от Chevrolet Suburban это перебор, но 40 мм — то, что нужно. А какой смысл, спросите вы? Увеличение клиренса в базе. Для длинной машины это критично. Максимальные колёса, которые можно поставить без резки арок, — 215/75 R15, или, как в нашем случае, 215/65 R16. Больше — потребуется резка или лифт, а чаще и то и другое. Резка арок — ещё один камень преткновения для владельцев «Нив». Но тут всё просто: если вы не собираетесь перепродать машину с максимальной прибылью, колёса больше вышеуказанных ставить не собираетесь, то и резка вам не нужна. А вот начиная с 225/75 R16 или 235/75 R15 арки лучше укоротить. При этом важно, чтобы сзади, где панели идут встык, был не просто герметик, а клёпки или сварка с обязательным антикором.
Приходится часто менять подшипники задних полуосей? Проверьте, не погнут ли мост
Ступицы меняем на нерегулируемые
Весьма полезно поставить защиту днища. Не обязательно «лыжу» от бампера до заднего моста, но моторный отсек, трансмиссию и, если ездите по камням, раздаточную коробку лучше прикрыть. Мы выбрали лёгкий сплав, но сталь будет бюджетнее. Важно обращать внимание, чтобы на защите не скапливалась грязь, которая может существенно ухудшить охлаждение агрегатов летом. Чего я категорически не рекомендую делать, так это обвешивать «Ниву» железом. Силовые бампера, порожки, экспедиционный багажник, лестница, кронштейн для запаски, крепление для канистры, домкрата, лопаты и сенд-траков — вот вам лишних 200 кг на машину. И ещё, даже если вы замените генератор, не стоит злоупотреблять дополнительным светом. Противотуманки, рабочий свет, задний ход — вот и всё. Нужно ли говорить, что предпочтения надо отдавать светодиодным фонарям. Кроме того, рекомендую заменить штатные фары на герметичные, они есть в продаже. И уж точно не стоит баловаться с ксеноном.
ДАЖЕ НА КОРОТКУЮ «НИВУ» МОЖНО БЕЗБОЛЕЗНЕННО ПОСТАВИТЬ ГАЗОВОЕ ОБОРУДОВАНИЕ
Особый интерес вызвала установка газового оборудования. Подробные плюсы и минусы мы перечисляли в материале на эту тему (можно найти на сайте или в бесплатных архивных номерах на App Store или Play Market). Плюсов вышло больше. Полтора года эксплуатации подтверждают наши выводы. Километр пробега выходит почти вдвое дешевле, и установка окупила себя давным-давно. Даже на короткую «Ниву» можно поставить газ, если убрать баллон под днище и защитить его сзади фаркопом. После лифта под баллоном почти 350 мм дорожного просвета, и на бездорожье это не мешает. Понятно, что если вы берёте машину для спорта, то лучше этого не делать — в подобной ситуации каждый килограмм на счету.
Разгруженные полуоси «Ниве» не нужны, а усиленные не помешают
Колёса диаметром больше 29 дюймов требуют и лифта, и резки арок
ЧИП-ТЮНИНГ ПОЛЕЗЕН, НО ЭТО ВСЕГДА КОМПРОМИСС
Многие владельцы «Нив» сомневаются в необходимости чип-тюнинга и форсировании мотора. Не могу рекомендовать расточку блока до 2.0 литров, но низовой распредвал, соответствующую программу для управления двигателем и выпускной коллектор 4-2-1 вполне одобряю. Карбюраторным машинам, кроме вала и выпускной, непременно надо заняться поиском более тяговитых главных пар. Что касается нашей «Нивы», то меня вполне устроил чип-тюнинг. И пускай машина не полетела, но поползла существенно увереннее. Кстати, к работе над мотором можно приурочить покупку шноркеля, а к установке защит — вывод сапунов агрегатов. Да, и шноркель из сантехизделий никто пока не отменял. Если не хотите резать капот или крыло, купите гофру от «Приоры» и замените штатную трубу, загнув гофру вверх к капоту, — дополнительные сантиметров тридцать глубины брода получите за сто рублей. Если средства позволяют, стоит перенести генератор повыше, заменив его более современным и мощным. Запаску, правда, придётся из-под капота убрать, скажем, на верхний багажник.
Хотел написать про салон, но вовремя остановился… Ограничусь только рекомендацией заменить кресла на иномарочные. Вообще на любые, главное — избавиться от заводских! Поверьте, не пожалеете! Да и вообще, надо признать, «Нива» даёт удивительный простор для творчества, ничем, кроме техрегламента и бюджета, не ограниченный. Главное — не забывать, что лучшее порой враг хорошего!
Даже на короткую «Ниву» можно поставить газ, если убрать баллон под днище и защитить его сзади фаркопом
Замечали, где в моторном отсеке Нивы появляется ржавчина? Ржавым становится диск запаски, лонжероны, место под бачком с тормозной жидкостью, площадка аккумулятора и т.д. Происходит это из-за попадания под капот внедорожника воды и грязи. Рассмотрим комплексный подход по защите моторного отсека Нивы от влаги.
Установка воздухозаборника на капот
Вода в колесной диск запаски попадает через решетку на капоте. Предотвратить ее проникновение в моторный отсек поможет установка воздухозаборника. Места соприкосновений не забываем обработать герметиком.
Установка дополнительного уплотнителя капота
Во время дождя вода проникает в моторный отсек через щели между капотом и кузовом в районе краев ветрового стекла. Препятствовать этому может дополнительный уплотнитель, который следует установить, как продолжение штатному.
Герметик промазываем пальцем и убираем лишнее.
Доработка дренажной трубки (удлиняем)
Штатная трубка отводит воду таким образом, что она попадает на металл кузова, где со временем появляется ржавчина. Наша задача — удлинить дренажную трубку при помощи капельницы, чтобы вода уходила, минуя лонжерона.
Весь процесс также показан на видео:
Защита лонжеронов от попадания воды и грязи
Вода на лонжероны может попадать и от колес Нивы. Штатные подкрылки (локеры) не способны защитить их в полной мере. Дорабатываем конструкцию, устанавливая в проем заглушки из кусков пластика или резины:
Комплексная доработка поможет защитить моторный отсек Нивы от влаги и грязи, что существенно продлит срок службы деталей. А вы модернизировали подкапотное пространство таким образом? Напомним, на сайте представлены другие инструкции по улучшению отечественного внедорожника, например, установка газового упора капота, или как защитить бензобак Нивы от воров.
Какой способ размещения запасного колеса наиболее практичный: в багажнике, на задней двери или под днищем?
LADA > 4×4
УАЗ > Patriot
Запасное колесо порой вызывает раздражение у тех водителей, которым не приходилось его использовать. Даже выражение в народе есть: «Нужно, как пятое колесо телеге». Место занимает, вес солидный, с собой каждый день катаешь. Да и некоторые фирмы-производители такие мысли автовладельцев поддерживают, порой не комплектуя свои автомобили запасными колесами, а прикладывая лишь баллончик с герметиком и компрессор. Может быть, такой подход и хорош в странах с развитым дорожным сервисом, но если представить ситуацию, что покрышку пробило (именно пробило, а не поймали саморезик) километрах в ста с лишним от города, то тут смысл известной фразы «Полцарства за коня» вполне применим к запаске.
Запаска или докатка?
Лучше всего для наших российских реалий, когда автомобиль укомплектован полноразмерным запасным колесом. То есть шина номинального размера установлена на стальном или легкосплавном диске. Таким образом владелец автомобиля «застрахован» на случай повреждения не только покрышки, но и диска. Многие фирмы прикладывают к автомобилю с легкосплавными колесами запаску на стальном диске. Шина при этом может быть такой же, как и остальные четыре, но встречается и вариант со стальным диском номинального размера и с шиной-докаткой. В этом случае на шине нанесены нерадующие надписи типа «Temporary use only» (для временного использования). Протектор высотой всего пару миллиметров и соответствующее ограничение скорости — до 80 км / ч.
Следующей ступенькой «снижения качества жизни» владельца автомобиля является докатка в чистом виде. Покрышка со слегка намеченным протектором, шириной немногим более велосипедной, надета на стальной, весьма рельефно отштампованный диск, зачастую большего диаметра, чем основные колеса. При этом наружный диаметр такой запаски все равно заметно меньше, чем у основных колес автомобиля. На таком «условном» запасном колесе (особенно установленном спереди) уже и самому не захочется передвигаться быстрее 80 км / ч. А пересечение трамвайных путей будет весьма некомфортным.
Где хранить?
Теперь рассмотрим, какие варианты размещения запаски существуют, на конкретных примерах. Рассказ пойдет, как учит диалектика — от простого к сложному. Начнем с суровых отечественных «проходимцев».
Запасное колесо Лады 4х4
Что делают при тюнинге знаменитой вазовской машины? Правильно, размещают запаску в районе двери багажного отделения.
УАЗ Патриот
По такой же схеме размещено запасное колесо и другого пользующегося уважением автомобиля с нашими корнями — Шевроле Нива. Небольшой недостаток такого типа размещения — необходимость поднять колесо на кронштейн, но разве это остановит настоящих мужчин?
Создатели большинства пикапов и многих импортных вседорожников располагают запасное колесо под полом — позади задней оси автомобиля. Колесо подтягивается к днищу цепочкой или тросиком посредством лебедки.
Запасное колесо под днищем
Вроде бы все удобно и поднимать запаску высоко не надо. Но представьте себе, что запасное колесо надо достать, когда автомобиль лежит на брюхе в грязи или в снегу. Рыть подкоп? Так что такая схема не для самых тяжелых условий.
Запасное колесо под днищем
Запасное колесо под днищем
Самый простой и распространенный способ размещения запасного колеса — укладка его в нише, отштампованной в полу багажного отделения.
Запасное колесо
Запасное колесо
Недостатком размещения запасного колеса в нише является необходимость разгрузить багажник, чтобы достать запаску. И грязное демонтированное колесо придется отправить в чистую нишу.
Запасное колесо
Но до абсурда такое расположение запаски дошло в удобном и практичном (по всем остальным статьям) кроссовере Nissan X-Trail прошлого поколения. Дело в том, что багажное отделение — двухуровневое, оно имеет четыре полочки и ящик.
Багажник Nissan X-Trail
Вещи из багажника
Так что, выбирая вседорожник, особенно если планируете частенько съезжать на нем с асфальта, лучше предпочесть модель с размещением запасного колеса на задней двери. Причем в пылезащитном кофре, чтобы запаска всегда оставалась чистой и не подвергалось прямому воздействию солнечных лучей. Седанам и хэтчбекам вполне подойдет запаска в нише багажного отсека. А вот доставать в случае необходимости пятое колесо из-под автомобиля, как правило, неудобно. Но если планируете регулярно возить с собой гору поклажи, придется смириться с запаской под днищем автомобиля. Такой тип размещения запаски оптимален для универсалов — ведь в их багажных отсеках порой перевозят предметы, которые один водитель и вынуть-то не сможет без посторонней помощи. А самое главное, пусть запаска никогда не потребуется вам, особенно в новом году.
