Где находится датчик включения вентилятора дэу нексия 16 клапанная

Датчик температуры автомобиля Дэу Нексия

Датчик температуры автомобиля Дэу Нексия

В автомобилях присутствует большое количество разнообразных датчиков, которые позволяют автолюбителю получить информацию о состоянии транспортного средства. При этом, независимо о того, какой тип двигателя установлен на автомобиле — 8 кл или 16 кл, производители оснащают машины датчиком температуры. Именно от него зависит работоспособность мотора. Если он показывает неправильные значения, то определить нагрев двигателя невозможно. Далее рассмотрено, где находится датчик температуры на Дэу Нексия, какие могут быть неисправности и как осуществляется замена запчасти.

Какие датчики температуры установлены

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о «градусе» мотора, ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, брака при изготовлении.

Штатное место установки — поверхность термостата. Цокольная часть ДТОЖ ввинчивается в корпус термостата. От верхней части отходят два силовых кабеля цепи питания.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает 90, контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Каталожные артикулы, цены датчиков температуры на Дэу Нексия:

В первом поколении вмонтирован в магистраль воздухопровода, а во втором – между первым и вторым цилиндром.

Основное предназначение – контроль «градуса» воздушного потока на входе в двигатель. В режиме реального времени ДТВ передает данные электронному блоку управления ЭБУ. Последний корректирует частоту вращения коленвала, обороты мотора, обогащение смеси.

В базовой комплектации ДВТ представлен во втором поколении Дэу. В первом владелец может вмонтировать в качестве дополнительного оборудования.

Где находится: под передним бампером, слева от решетки радиатора. С целью проведения профилактики, замены вовсе не нужно снимать передний бампер, достаточно снять грязевые щитки в нижней части.

Место расположения: справа на перегородке моторного отсека, рядом с вентилятором отопителя. К датчику подходит тонкая вакуумная трубка и жгут проводов. На двигателе F16D3 датчик расположен на впускном трубопроводе.

Как правильно произвести замену датчика включения вентилятора?

Типовой набор инструмента и приспособлений для замены:

Последовательность шагов при замене:

На некоторых автомобилях после включения зажигания проводится диагностика нового датчика, заключающаяся во включении на 15-20 секунд вентилятора охлаждения (на холодном двигателе).

Как подобрать новый датчик?

При покупке нового датчика рекомендуется приобретать устройство того же типа и диапазона, что и стоял ранее. Однако допускается замена прибора на аналогичный, близкий по характеристикам.

Рекомендации по выбору датчика:

На современных автомобилях иностранного производства датчик включения вентилятора подбирается по оригинальным каталогам запасных частей.

реле и предохранители

Проверку реле выполняйте в строгом соответствии с рисунком. Если реле оказывается исправным, то снимите главное реле двигателя и проверьте его в соответствии с рисунком.

Между парами выводов 3—5 и 2—4 омметр должен показывать замкнутую цепь. Между выводами 1 и 2 замкнутой цепи быть не должно. Если к выводам 3 и 5 приложить напряжение от батареи, то между выводами 1 и 2 должна быть замкнутая цепь, а между выводами 2 и 4 — разрыв.

Если все проверяемые реле оказываются исправными, то автомобиль следует сдать на диагностику в службу автосервиса дилера или в специализированную мастерскую. Самостоятельно выполнять дальнейшую проверку не рекомендуется вследствие сложности и многообразия схем, используемых в автомобиле.

Отсоедините батарею от массы. Отсоедините разъем на электродвигателе вентилятора. Вентилятор кондиционера расположен перед радиатором и крепится с правой стороны с помощью пластмассового пистона указан стрелкой.

Правой стрелкой указан разъем вентилятора. С левой стороны вентилятор кондиционера крепится двумя болтами, одним болтом за стойку замка капота указан стрелкой и одним снизу. Доступ к нижнему болту обеспечивается через отверстие в бампере.

Предупреждение На автомобилях с кондиционером имеются два вентилятора. Перед радиатором установлен вентилятор N2, который предназначен для дополнительного охлаждения при включении кондиционера.

Порядок проверки этого вентилятора и реле точно такой же и для вентилятора N1. Слейте часть охлаждающей жидкости, чтобы отсоединить верхний шланг радиатора см. Отверните два нижних болта крепления, затем два верхних болта указаны стрелками и снимите с автомобиля кожух в сборе с вентилятором, подняв кожух вверх.

Удерживая вентилятор за лопасти, отверните гайку крепления крыльчатки и снимите шайбу если имеется. Теперь нам надо вызвонить 87 провод, который приходит с реле.

Находим его и видим, что провод малой скорости который приходит со стороны вентилятора, не совпадает с проводом, который приходит от реле. Распиновываем разъем со стороны вентилятора со стороны ветилятора, так как там всего два провода, очень удобно и монтируем в нужный разъем.

4.4. Вентилятор и реле включения вентилятора

Ждем прогрева двигателя до 97 градусов, и вуаля малая скорость заработала, температура поползла вниз. Теперь доволен как слон, можно и на Юга мчаться.

Вообщем и двигателю хорошо, ну и мне. А то аж сердце кровью обливается, когда ветилятор срабатывает на градусах. Перегорели лампочки подсветки номера.

Замена Датчика Вентилятора Део Ланос.

Долго не думал, сделал печатку, ну сделал платки со светодиодами. Трех светиков на одну платку за глаза:

Какие факторы приводят к поломке вентилятора

Специалисты выделяют несколько основных причин, которые приводят к поломке вентилятора, рассмотрим некоторые из них:

Основные причины/варианты, вызывающие поломку рассмотрены, но у Дэу Нексия не работает вентилятор печки? Важно! Есть ещё несколько моментов, влияющих на исправную работу электродвигателя печки. Это может быть перегоревший моторчик или же у него недостаточно хороший контакт с массой машины, кроме того, могло произойти «залипание» щёток мотора отопителя Дэу Нексия

Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую. Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле.

В корпус вентилятора могут попадать листья, из-за которых не проходит воздух. Решение простое: надо разобрать и почистить вентилятор, а заодно смазать электродвигатель печки Нексия.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:

Трансмиссия: 5-ступенчатая механика или 3-х-ступенчатая автоматическая.

Видео — краш-тест Daewoo Nexia:

Это наверняка самый жесткий краш-тест… машина опозорилась по уровню безопасности на все 100 %.

Технические характеристики Дэу Нексия 1 и 2:

Замена датчика охлаждающей жидкости Chevrolet Lanos пошаговое описание

Если есть подозрения, что датчик температуры охлаждающей жидкости Ланос 1,5 неисправен, то следует незамедлительно его заменить. Он не подлежит ремонту, и в случае неисправности, поможет только замена. Сегодня эти устройства выпускаются разными производителями, поэтому знать артикул вовсе не обязательно. Если желаете покупать запчасти на автомобиль строго по соответствию, то каталожный номер датчика температуры охлаждающей жидкости указан в прилагаемом мануале к автомобилю.

После покупки устройства можно приступать к замене. Длительность процесса не займет много времени. Для этого следует подготовить такие инструменты и материалы:

Работы нужно проводить на остывшем двигателе в маслобензостойких перчатках, чтобы исключить возникновение ожогов. После подготовки необходимого инвентаря, можно приступать к замене датчика включения вентиляторов на Ланосе:

На этом процедура обнаружения, проверки и замены ДТОЖ завершена. В завершении следует подключить фишку к новому элементу, и произвести доливку антифриза в расширительный бачок до максимального уровня. При подключении фишки важно не перепутать полярность. Для этого имеется специальная защелка, которая расположена только на одной стороне. На видео ниже подробно показан процесс замены вентиляторного датчика на Деу и Шевроле Ланос.

В качестве вывода надо сделать заключение о том, что рассматриваемая деталь не отвечает за показания на спидометре, как многие путают. После проведения замены устройства следует запустить двигатель, и проверить исправность и стабильность его функционирования. После запуска мотора может временно наблюдаться нестабильная его работа, что говорит об устранении ЭБУ ошибок, которые сохранились при неисправном датчике. Если нестабильная работа двигателя будет продолжаться, понадобится провести диагностику, однако это крайне редкие случаи.

Оригинальный код 96181508-GROG применяется для ремонта Дэу Нексия.

Надежность давно уже оценили тысячи водителей со всей Украины. Только здесь каталожный номер 96181508-GROG можно приобрести по низкой по цене 56 грн. Любую деталь вы можете подобрать используя каталог запчастей Дэу Нексия.

Звоните и вас ожидает бесплатная консультация прямо сейчас. Также можем вам порекомендовать оставить заказ на нашем сайте если у вас нет возможности перезвонить.

Цена указана на сайте в гривнах и может отличатся в день оформления заказа. Покупайте гарантировано в надежном магазине!

Магазин «ЗАЗ-ШОП» позволит быстро приобрести необходимые для ремонта и обслуживания запчасти к автомобилям Дэу Нексия.

С учетом ваших пожеланий и финансовых возможностей, здесь помогут подобрать оптимальный вариант комплектующих для надежной и безопасной эксплуатации авто. Доставка осуществляется в любой регион Украины службами «Новая почта», Интайм и САТ. Присоединяйтесь!

Источник

Где находится датчик включения вентилятора дэу нексия

Авто-помощь

Советы для автомобилистов

Не работает вентилятор охлаждения на Дэу Нексии

На легковых автомобилях Дэу Нексия, за радиатором системы охлаждения двигателя, устанавливается вентилятор, который может работать в двух режимах, на малой и большой скорости вращения якоря электродвигателя. В холодное время года, он включается достаточно редко, а вот летом в жару, если этот вентилятор не работает, эксплуатировать автомобиль становится тяжело. При выходе из строя вентилятора в пути, чтобы добраться до дома или места его ремонта, водители включают на полную мощность вентилятор отопителя салона, чтобы хоть как-то понизить температуру охлаждающей жидкости.

При появлении такой неисправности, водитель первым делом должен проверить состояние двух 30 амперных предохранителей F11 (стоит вторым в 1-ом ряду) и F14 (стоит последним во 2-ом ряду), которые находятся в салоне в монтажном блоке, расположенном с левой стороны передней панели. Если предохранители исправны, то следующим шагом будет проверка работоспособности двух реле (К21 и К22), через которые подаётся напряжение на клеммы электродвигателя вентилятора. Одно реле работает напрямую, а второе через сопротивление (резистор), для того, чтобы снизить скорость вращения вентилятора. Проверку реле осуществляем методом замены их на такие же заведомо исправные реле.

Вентилятор системы охлаждения также не будет работать, если вышел из строя датчик температуры, так как именно он подаёт сигнал на электронный блок управления (ЭБУ), который замыкает 85-ый контакт соответствующего реле на массу. В результате чего контакты внутри реле замыкаются, и напряжение от источника тока подаётся на электродвигатель вентилятора.

Этот датчик стоит на головке блока цилиндров. При наличии соответствующего прибора проверить исправность датчика температуры можно путём замера его сопротивления. Если двигатель холодный, то сопротивление должно быть в районе 3,5 кОм, а если двигатель горячий, то сопротивление должно находиться в пределах 150-350 Ом.

Где находится датчик включения вентилятора на дэу нексия 16 клапанов?

где находится датчик включения вентилятора на дэу нексия 16 клапанов?

Ну если логически подумать то на самом радиаторе.На вертикальных пластиковых трубках. Только на правой или левой стороне нужно посмотреть внимательно.

Я не владелец данного авто, но, вероятно всего, датчик включения вентилятора на дэу нексия располагается на самом радиаторе. Смотрите внимательно, может быть расположено либо на левой, либо на правой стороне радиатора.

Конечно, все зависит от определенной марки типа установленных датчиков, но в целом можно выделить несколько основных причин отказов:

Если Вы не специалист, то лучше обратиться в сервис с этой проблемой. Хотя вполне можно разобраться и самостоятельно. Прозвонить проводку — дело 10ти минут.Датчики начинают «сходить с ума» от попадания воды. Также причиной неисправности может быть неправильная настройка чувствительности.

Конечно можно слить топливо с любым датчиком в баке. Но для этого нужно аккуратно и незаметно обмануть счетчик.

Насколько мне известно, счетчики расхода топлива бывают трех видов: ультразвуковые, погружаемые и проточные. И каждый из них можно обмануть по-разному. Например, многие обманывают счетчик, поливая его горячей водой, но имейте в виду, что данный прием не сработает с проточным счетчиком, так как его целостность не нарушается и поэтому показатели счетчика так же правдивы.

Но есть один грубый способ нарушить работу счетчика и при этом сохранить все его функции – это согнуть трубку внутри бака. Ну, а сделать это можно с помощью обычного металлического прута через саму горловину бака.

Если же вам нужно обмануть ультразвуковой датчик топлива, который размещается под баком и с помощью ультразвука определяет количества топлива в баке, то вывести его из строя можно воздействуя на него электрическим током, а также можно использовать мощный магнит, прикрепив поверх датчика топлива.

Ну, а если же вам необходимо обмануть саму систему ГЛОНАСС, то можно применить глушилки gps и глонасс. Так как расход топлива считается из пройденного маршрута, то будет проще скрыть сам маршрут передвижения, верно? В результате чего, вы пропадаете из экранов оператора или же остаетесь в одной точке на все время действия глушилки. Вот и всё! Систему мы обманули, а как слить топливо вы и сами знаете! Удачного вам пути!

Где находится датчик включения вентилятора дэу нексия

Daewoo Nexia до 2008 года. Не работает (не включается) вентилятор охлаждения радиатора — причины, поиск неисправностей

— перегорел проверьте предохранитель, который отвечает за вентилятор

— неисправен датчик включения вентилятора (ДВВ)

— неисправно реле вентилятора

— неисправен блок предохранителей

— обрыв провода питания

— обрыв дорожки выхода на провод датчика радиатора

— прогорела прокладка под головкой (охлаждающая жидкость не проходит в цилиндр)

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе.

Причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

Затем проверьте предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.
Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все нормально, отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

ЧТО ДЕЛАТЬ, ЕСЛИ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ

Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает, довольно просто. Для этого необходимо запустить мотор автомобиля и дать некоторое время ему поработать на холостом ходу. Когда на приборной панели будет видно, что температура охлаждающей жидкости подходит к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы тот включился в работу. В этот момент водитель услышит дополнительный шум из-под капота, а открыв его, увидит, что около радиатора крутится крыльчатка вентилятора. Если температура охлаждающей жидкости дошла до критического значения, а вентилятор охлаждения радиатора не думает включаться, нужно выяснить, почему так происходит. Можно выделить следующие основные причины, из-за которых вентилятор охлаждения радиатора не работает:

Проблемы с электродвигателем. Если электродвигатель вышел из строя, его ротор не будет крутиться, соответственно, крыльчатка не станет вращаться. Проверить работоспособность электродвигателя можно, если напрямую подключить его к аккумуляторной батарее. Для этого потребуется взять два провода, подключить их к двум клеммам аккумулятора и двум выводам электродвигателя. Если вентилятор при прямом подключении «на батарею» не крутится, можно сделать вывод, что требуется замена электродвигателя; Проблемы с датчиком. Если датчик не способен определить температуру охлаждающей жидкости и передать сигнал на включение электродвигателя, его потребуется заменить. Чтобы убедиться в его неработоспособности, нужно отсоединить от него два провода и замкнуть их между собой. Если электромотор начнет раскручивать крыльчатку, это подскажет, что датчик неисправен и требуется его заменить; Отсутствует напряжение. Третьей и наиболее распространенной причиной неработающего вентилятора охлаждения радиатора является отсутствие напряжения в цепи его питания. Если случился обрыв в проводах или вышел из строя предохранитель, цепь будет обесточена. Чтобы убедиться в наличии данной проблемы нужно «прозвонить» провода и проверить предохранители. Если вентилятор охлаждения радиатора не включается, обнаружить причину неисправности довольно просто, достаточно выполнить описанные выше проверки.

ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ РАДИАТОРА НЕ РАБОТАЕТ: КАК ИСПОЛЬЗОВАТЬ АВТОМОБИЛЬ

Если вентилятор охлаждения радиатора вышел из строя, лучше сразу разобраться в чем причина и устранить неисправность. Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как двигаться на автомобиле с отключенным вентилятором, чтобы не произошел перегрев двигателя:

Попробуйте включить принудительную работу вентилятора от аккумулятора; Если вентилятор не работает принудительно, двигаться следует с постоянной скоростью около 60 километров в час или выше, чтобы встречный поток воздуха охлаждал жидкость на радиаторе без помощи вентилятора. Также рекомендуется включить в салоне автомобиля систему отопления, чтобы некоторая часть тепла от охлаждающей жидкости уходила в салоне. Не забывайте, что если охлаждающая жидкость перегревается, лучше остановиться и подождать некоторое время, чтобы она охладилась, чем продолжать движение на автомобиле с риском перегрева двигателя.

Где находится датчик включения вентилятора дэу нексия

Автор статьи Тарас Каленюк Время на чтение: 3 минуты АА

В автомобилях существует множество разнообразных датчиков, которые дают информацию водителю о скорости, температуре, масле, давлении и многом другом. Независимо от марки машины и типа двигателя — 8 кл или 16, без слаженной системы управления невозможно правильное функционирования.

Не секрет, что от уровня нагрева автомобильного двигателя напрямую зависит его работоспособность, а значит и функционирование всей системы транспортного средства в целом.

Помогают регулировать температурный уровень мотору два момента:

За качеством работы охладительной системы следят датчики, расположенные в ее области.

У Daewoo Nexia за состоянием нагрева следят целых три детектора.

Датчик температуры охлаждающей жидкости предназначен для отслеживания уровня тепла ОЖ, позволяя этим системе определить необходимый уровень обогащения топливной смеси, а также определить необходимость активации вентиляторов.

У моделей разного поколения Дэу Нексия датчик температуры ОЖ располагается в разных местах:

Проверить ДТОЖ у Daewoo Nexia так же просто, как и у любого другого самого простейшего авто — при помощи мультиметра и градусника. Детектор демонтируется, подключается к прибору, переведенному в режим омметра, после чего опускается вместе с термометров в емкость с подогреваемой охлаждающей жидкостью. Полученные градусы и Омы сравниваются с таблицей, на основании которой делаются выводы о работоспособности прибора.

Второй температурный прибор — это анализатор указателя температуры ОЖ. На Дэу Нексия датчик температуры этого типа находится в головке блока цилиндров (возле первого из них), недалеко от впускного коллектора. Проверяется исправность прибора тем же способом, что и ДТОЖ.

Третий прибор, регулирующий работу двигателя — детектор температуры всасываемого воздуха. Находится датчик в корпусе воздухофильтра старых моделей Дэу, либо в воздухопроводящем патрубке у более новых машин. Проверяется этот датчик точно так же, как и предыдущие два.

Особенностью данных приборов является то, что при выходе из строя одного из них, скорее всего, возникнет необходимость проверять все три по очереди, так как признаки их неисправности в целом одинаковы:

Не включается вентилятор радиатора ДЭУ Нексия: причины

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на ДЭУ Нексия переставал включаться. Но, не все понимают, в чем именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Видео

Видеоматериал рассказывает, почему не работает вентилятор радиатора, а также методы устранения неисправности

Устройство вентилятора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря — как устроен вентилятор радиатора на автомобиле.

Причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его со строя. Итак, рассмотрим, что же становится причиной не включения узла:

Методы устранения

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис. Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Неисправность предохранителя

Самая распространенная причина большинства неисправностей связанных с электоузлами. Так, вышедший со строя предохранитель, который расположен в монтажном блоке, может стать причиной того, что вентилятор перестанет включаться. Для устранения неисправности необходимо открыть панель предохранителей и осмотреть плавкий элемент с маркировкой F5 (20А). В случае, если он перегорел, его необходимо заменить. Выход со строя, зачастую обусловлен коротким замыканием в системе.

Обрыв проводов питания и управления

Обрыв проводов питания и управления зачастую случается в зимний период, так как низкая температура (или ее перепад) разрушают защитную структуру. Для определения неисправности существует два способа: диагностика через ЭБУ или «прозвон» непосредственно всех проводов отвечающих за работу системы.

Как показывает практика, автомобилисты пользуются вторым, поскольку не у всех есть необходимые знания и навыки, чтобы подключиться в ЭБУ, а вот мультиметр имеется почти в каждом гараже. Конечно, процесс «прозвона» проводов может занять достаточно большое количество времени и сил.

Если обрыв провода найден, то необходимо устранить неисправность. Производитель рекомендует заменить вест жгут, но как показывает практика, автомобилисты используют обычную изоленту или обжимной провод.

Окисление колодок соединения проводов

При выявлении окислении проводов, необходимо зачистить контактные соединения. Конечно, не во всех случаях, сделать это реально, поскольку бывают такие окисления, когда контакты покрываются коррозией и отпадают. В таком случае, для устранения неисправности необходимо заменить колодки соединительных разъемов.

Еще одной проблемой, может стать выход со строя реле управления включением электровентилятора. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры

Выход со строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не включаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Выходом с ситуации становиться — замена поврежденного элемента.

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не запускают электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Последствие несвоевременного ремонта узла

Но, если вовремя не определить причины неисправности электровентилятора, а также не устранить их последствия могут быть самые разнообразные. Итак, рассмотрим, данный вопрос более детально:

Как видно из-за мелочной проблемы можно нажить неприятностей и влететь на немалую сумму денег.

Вывод

Вентилятор радиатора ДЭУ Нексия служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он включается в жаркий период (лето). Выход его со строя может привести к неожиданным и катастрофическим последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить ее. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Daewoo Nexia › Бортжурнал › Замена датчика включения вентилятора

После пробоя прокладки ГБЦ, о которой написано тут, я всеръез заморочился над исправностью системы охлаждения. Следющим тревожным моментом для меня стал не включающийся вентилятор радиатора. Побывав на нескольких сервисах я услышал что-то типо: «ездиешь мало. рабочая температура. не парься и т.д.
Да, езжу я действительно не много, но двигатель то греется, термостат открывается, радиатор горячий, да и лето на дворе в коне концов… начал проверять: замкнул клеммы на датчик включения вентилятора на радиаторе — вентилятор заработал, а значит исправен, хорошо, запустил двигатель и снял фишку и датчика температуры ОЖ (тот что под распределителем), авварийная программа включилась и вентилятор заработал — тоже хорошо.
Учитывая то, что за 1-ую скорость отвечает датчик на радиаторе решил что вноват именно он, или же оба датчика, но начать решил с первого.

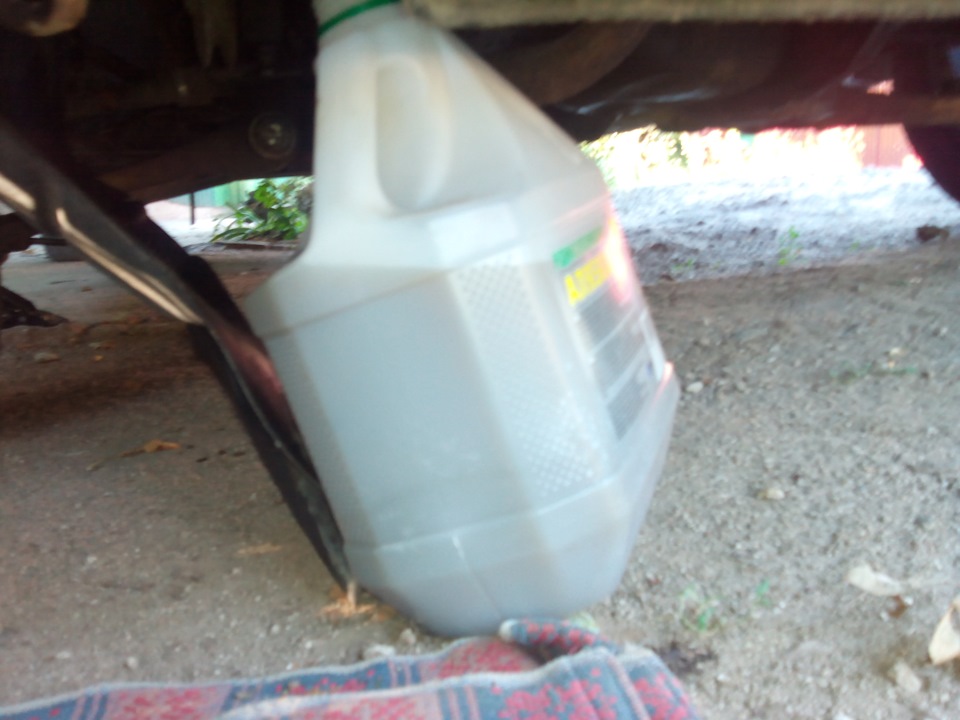

Далее немного о процессе замены датчика включения вентилятора:

Новый датчик взял фирмы FSO 90-85 градусов:

Ставим обратно АКБ, заливаем ОЖ и Всё!
Теперь вентилятор включается! Ура 🙂

Кстати дополнительно никаких герметиков не использовал, ничего не течет.
ОЖ не стал менять т.к. в скором будущем планирую замену ГРМ и помпы, вот тогда промою систему и ОЖ поменяю.

Всем спасибо!
На этот раз без фото одометра 🙂

Где находится датчик включения вентилятора дэу нексия

Сделай тюнинг нексии!

Сейчас на сайте

Дополнительно

Купил свою Нексию 2 месяца назад, так что практически ничего не понимаю в ней (до этого только ВАЗ был)
Nexia 2005 год, с кондеем, комплектация GL, движок 16кл
Проблема такая, что двигло перегревается, а вентилятор не крутится, усугубляестя это всё тем, что на приборке у меня не отображается температура движка (не работал с покупки), полез под капот искать датчик включения вентилятора и. не нашёл. кинул провода от аккума на вентель — крутится. потом в глаза кинулись 2 провода рядом с аккумом, перемкнул их — и вуаля, вентель крутится. Следовательно, если я не дурак, эти провода должны идти к датчику включения вентилятора, но увы и ах датчик этот мной до сих пор не обнаружен. поговаривают, датчика может и не быть, тогда вентелем управляют мозги, снимающие температуру с водяной рубашки движка, НО как тогда там провода торчат?? Может радиатор от другой машины?? сейчас временно вывел тумблер, замыкающие эти провода, переодически включаю.

HELP, товарищи, что делать?!

Принятые ответы

Пока не найдёте — лучше поставьте перемычку или сопротивление (Ом, этак, на 200: http://www.nexia-faq.ru/obslugivanie/datchik-nexia.html )
Может радиатор другой поставили. Если у 16-и и 8-и клапаннок одинаково, то как раз рядом с аккумулятором должен быть датчик. Могу сфоткать у себя (у меня SOHC — 8 клапанов).

В нексии есть еще один датчик, который как раз выводит температуру на панель приборов. Может он у вас дохлый.

Снятие и установка датчика температуры охлаждающей жидкости Daewoo Nexia N150

Инструменты:

Детали и расходники:

Примечания:

Датчик температуры охлаждающей жидкости снимайте для его проверки или замены.

Снятие и установка датчика температуры охлаждающей жидкости двигателя F16D3

Примечание:

Из-за того, что на двигателе F16D3 датчик температуры охлаждающей жидкости расположен в труднодоступном месте (под впускным трубопроводом между первым и вторым цилиндрами двигателя), операции по его демонтажу показаны при снятом впускном трубопроводе.

1. Для удобства работы, снимите верхнюю крышку двигателя, как описано здесь.

2. Слейте из двигателя охлаждающую жидкость, как описано здесь.

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

5. Высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой.

При повреждении шайбы (сильный износ, деформация) замените ее новой.

6. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

7. Залейте в двигатель охлаждающую жидкость.

Снятие и установка датчика температуры охлаждающей жидкости двигателя A15SMS

1. Слейте из двигателя охлаждающую жидкость, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Для демонтажа датчика температуры охлаждающей жидкости на двигателе A15SMS отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

4. Накидным ключом или высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой. При повреждении шайбы (сильный износ, деформация) замените ее новой.

5. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

6. Залейте в двигатель охлаждающую жидкость.

В статье не хватает:

В статье не хватает:

Датчик вентилятора включения на радиаторе Daewoo Nexia

Где находится отверстие под датчик на радиаторе о включении вентилятора? Читал по книжке с повышением температуры он должен включать скорость, но не наблюдал такого.

Да не на всех вроде комплектациях есть такой датчик либо если вы не первый владелец то прошлый просто убрал его либо сломался он у него.

Отправьте страницу себе или другу, чтобы не потерять

Не нашли ответ на вопрос?
Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!

Приветствую! Меня зовут
Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Источник
