Стабилизатор Нивы Шевроле. Подробное описание.

1. Шпилька на левом брызговике, за аккумуляторной батареей.

С минусовой клеммы АКБ
2. Шпилька на левом брызговике, у фары.

Лампы БС, ДС, габарит, поворот левой блок фары Электрокорректор фары Датчик температуры наружного воздуха Выключатель подкапотной лампы Двигатель очистителя ветрового стекла Звуковой сигнал Левая ПТФ 3. Шпилька на правом брызговике, у фары.

Лампы БС, ДС, габарит, поворот правой блок фары Электрокорректор фары Двигатель омывателя ветрового стекла Правая ПТФ 4. Силовая масса двигателя (с минуса АКБ, на болт кронштейна крепления проводов), ниже модуля зажигания.

5. В салоне, за блоком предохранителей, шпилька, возле крепления блока управления центральным замком (две клеммы)

Выключатели аварийной сигнализации, обогрева заднего стекла, ПТФ, заднего противотуманного света наружного освещения, плафона вещевого ящика Двигатель вентилятора отопителя Прикуриватель Лампы подсветки Колодка ГУ (магнитола) Реле ПТФ, стеклоподъемников, обогрева сидений, звукового сигнала Реле в блоке предохранителей (БС, ДС, поворотов, стеклоочистителя, обогрева заднего стекла, омывателя и очистителя ветрового стекла) Приборная панель Колодка диагностики (OBD2) Регулятор корректора фар и подсветки приборов 6. В салоне, за бардачком, шпильки кронштейна контроллера ЭСУД (две шпильки)

1-я шпилька: Экран ДПКВ Экран ДД ДПРВ ЭБУ (кон.51,53,80) Датчик скорости Колодка диагностики (OBD2) Блок АПС Экран катушки АПС ( на замке зажигания) Выключатель кондиционера 2-я шпилька: ЭБУ (кон.3,61) 7. Багажник, слева за обивкой, за клапаном вентиляции (три клеммы)

1-я клемма: Лампы заднего левого фанаря Правая задняя дверь (концевик, привод замка) Обогрев передних сидений Выключатель стояночного тормоза Блок управления наружными зеркалами Левый боковой указатель поворота (на крыле) Левая передняя дверь (концевик, стеклоподъемник, привод замка, обогреватель зеркала) Плафон освещения салона (передний) Плафон освещения салона (задний) Датчик блокировки дифференциала Выключатель лампы стояночного тормоза 2-я клемма: Концевик двери багажника Двигатель омывателя заднего стекла Обогреватель заднего стекла (нагреватель) Дополнительный сигнал торможения Двигатель очистителя заднего стекла Лампа освещения багажника (через концевик) 3-я клемма: Фонари освещения заднего номерного знака 8. Багажник, справа за обивкой, за клапаном вентиляции (одна клемма).

Лампы заднего правого фонаря Правый боковой указатель поворотов (на крыле) Правая передняя дверь (концевик, стеклоподъемник, привод замка, обогреватель зеркала) Блок управления электропакетом Левая задняя дверь (концевик, привод замка) Бензонасос Датчик уровня топлива

Данные составлены по схеме из книги издательства «За Рулем» «Устройство Эксплуатация Обслуживание Ремонт Chevrolet Niva с 2009 года». Если есть неточности, сообщите, исправлю. Всем удачи!

Все основные модули автомобиля приводятся в действие теми или иными цепями управления. Они служат не только для передачи питания, но и позволяют считывать информацию с большого количество датчиков, которая впоследствии расшифровывается электронным блоком управления. Это позволяет двигателю работать в оптимальном режиме.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Основные параметры

А еще интересно: Датчик распредвала Шевроле Нива
При этом важно помнить, что устройство выполнено в виде цельного корпуса, поэтому его ремонт не всегда возможен и целесообразен. Поэтому лучше производить замену реле полностью.

Чтобы понять, когда требуется замена необходимо при запуске автомобиля обращать внимание на некоторые характерные признаки.

Чтобы удостовериться в необходимости замены следует выполнить проверку втягивающего реле стартера. Для этого достаточно замкнуть отверткой его контакты, расположенные на задней части устройства. Не рекомендуется использовать тонкую проволоку, поскольку может сработать эффект сварки и проволока припаяется к контактам.

При этом цепь замкнется и стартер должен заработать. Если будет щелкать реле, но стартер останется неподвижным то потребуется его ремонт.

Перед заменой реле необходимо убедиться что контакту устройства не окислились и исправны. Для этого можно протереть их бензином или керосином. Нельзя использовать наждачную бумагу или напильник. Если контакты исправны и резьбы на шпильке не сорвана, то следует полностью заменить устройство.

Замена производиться в несколько этапов:

При правильно выполненных работах автомобиль должен завестись с первого раза.

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

фото блока с предохранителями в шевроле нива

Блок предохранителей и реле расположен в салоне автомобиля, слева от рулевой колонки.

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

К1 (не используется)

Реле очистителя ветрового стекла

Электродвигатель очистителя ветрового стекла

Реле-прерыватель указателей поворотов и аварийной сигнализации

Лампы указателей поворотов

Лампы ближнего света блок-фар

Реле дальнего света фар

Лампы дальнего света блок-фар

Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения

Реле обогрева стекла двери багажного отделения

Элемент обогрева стекла двери багажного отделения

Снизу монтажного блока прикреплены выносные реле

1 — реле противоту­манных фар; 2 — реле стеклоподъемни­ков; 3 — реле обогрева сидений; 4 — реле звукового сигнала; 5 — реле стартера

Блок предохранителей и реле нивы шевроле до 2009 года выпуска

Блок предохранителей и реле системы управления двигателем шевроле нива.

Прикреплен к кронштейну контролера.

Чтобы добраться до предохранителей и реле необходимо снять вещевой ящик.

для увеличения нажмите на изображении

Расположение реле и предохранителей в блоке нива шевроле

1 — дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения); 2 — предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора; 3 — предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса;

4 — предохранитель (15А), защищающий цепь постоян­ного питания контроллера; 5 — реле правого электровентилятора; 6 — реле левого электровентилятора; 7 — реле электробензонасоса; 8 — главное реле; 9 — предохранитель (50А), защищаю­щий цепи левого электровентилятора;10 — предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле; 11 — контроллер

Для замены предохранителя и реле вынимаем его из колодки, можно поддеть отверткой.

Для замены реле и предохранителя кондиционера снимаем левый экран консоли приборов

Реле вынимаем рукой. Устанавливаем новые предохранители и реле в обратной последовательности

Схема предохранителей нива шевроле

Как снять монтажный блок реле и предохранителей

Снимаем крышку блока, затем крестообразной отверткой отворачиваем саморез крепления монтажного блока

Выводим держатели блока из кронштейна и отсоединяем от блока пять проводов жгутов панели приборов

Отжав фиксаторы колодок выносного реле

и сдвинув с направляющих блока, снимаем колодки в сборе с реле, аналогично снимаем остальные колодки

Установка блока в обратной последовательности

Не работает (не включается) вентилятор охлаждения радиатора — причины, поиск неисправностей

— перегорел проверьте предохранитель, который отвечает за вентилятор

— неисправен датчик включения вентилятора (ДВВ)

— неисправно реле вентилятора

— неисправен блоке предохранителей

— обрыв провода питания

— обрыв дорожки выхода на провод датчика радиатора

— прогорела прокладка под головкой (охлаждающая жидкость не проходит в цилиндр)

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе.

Причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

Затем проверьте предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым. Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все нормально, отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены.

А еще интересно: Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Технические характеристики автомобиля Chevrole Niva

Технические характеристики Шевроле НИВА

5Полная масса, кг1860Снаряженная масса, кг1410Грузоподъемность, кг450Объем багажного отделения, л320— при сложенных задних сиденьях650Допустимая полная масса буксируемого прицепа, кг— с тормозами1200— без тормозов600Радиус поворота, м5,7

Двигатель
Тип	бензиновый, 4-цилиндровый, рядный с распределенным впрыском топлива
Рабочий объем, см3	1690
Номинальная мощность, л.с.	80
Максимальный крутящий момент, об/мин	127,4 (4000)
Максимальная скорость, км/ч	140
Заправочный объем бензобака, л	58
Нормы токсичности	EURO 5
Расход топлива, л/100км
Загородный режим	8,4
Городской режим	13,2
Смешанный тип	10,2

Трансмиссия
Привод	постоянный, на все колеса через межосевой блокируемый дифференциал
Раздаточная коробка	2-ступенчатая, с межосевым дифференциалом, имеющим принудительную блокировку

Подвеска автомобиля
Передняя	пружинная, независимая, 2-рычажная
Задняя	пружинная, зависимая, 5-штанговая

Тормоза
Передние	дисковые
Задние	барабанные
Вакуумный усилитель	9″

Шины
Шины	радиальные
Размерность шин	205/75R15, 205/70R15, 215/65R16

Реле ближнего света Шевроле Нива

Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

Источник

Лада 4×4 3D › Бортжурнал › отключение массы

о пользе отключения массы на карбюраторных двигателях сказано и написано много. Противоугонка у меня механическая, так что страдает только радио сбоем настроек. Хотя это можно вылечить подключив приемник отдельным проводом. Итак решено — ставим. пошел в ближайший магазин и взял единственно предлагавшийся вариант

почитав в дальнейшем в интернете о видах прерывателей понил, что я не прогадал.
Основным условиям являлось установка в салоне авто. Ставить по капотом смысла не вижу вообще, сдернуть клему по времени на пару секунд дольше. Самое трудное было найти место установки. Ставить долеко и неудобно, типа противоугонка, считаю бессмысленно вор найдет ее в течении 10 сек. Основная цель не защитить автомобиль, а безопасность при стоянки и удобство отключения. Также не хотелось тенуть лишние толстенные провода по салону. Вариант вообщемто один в бардачке. А там доступный металл это нижний треугольный профиль.

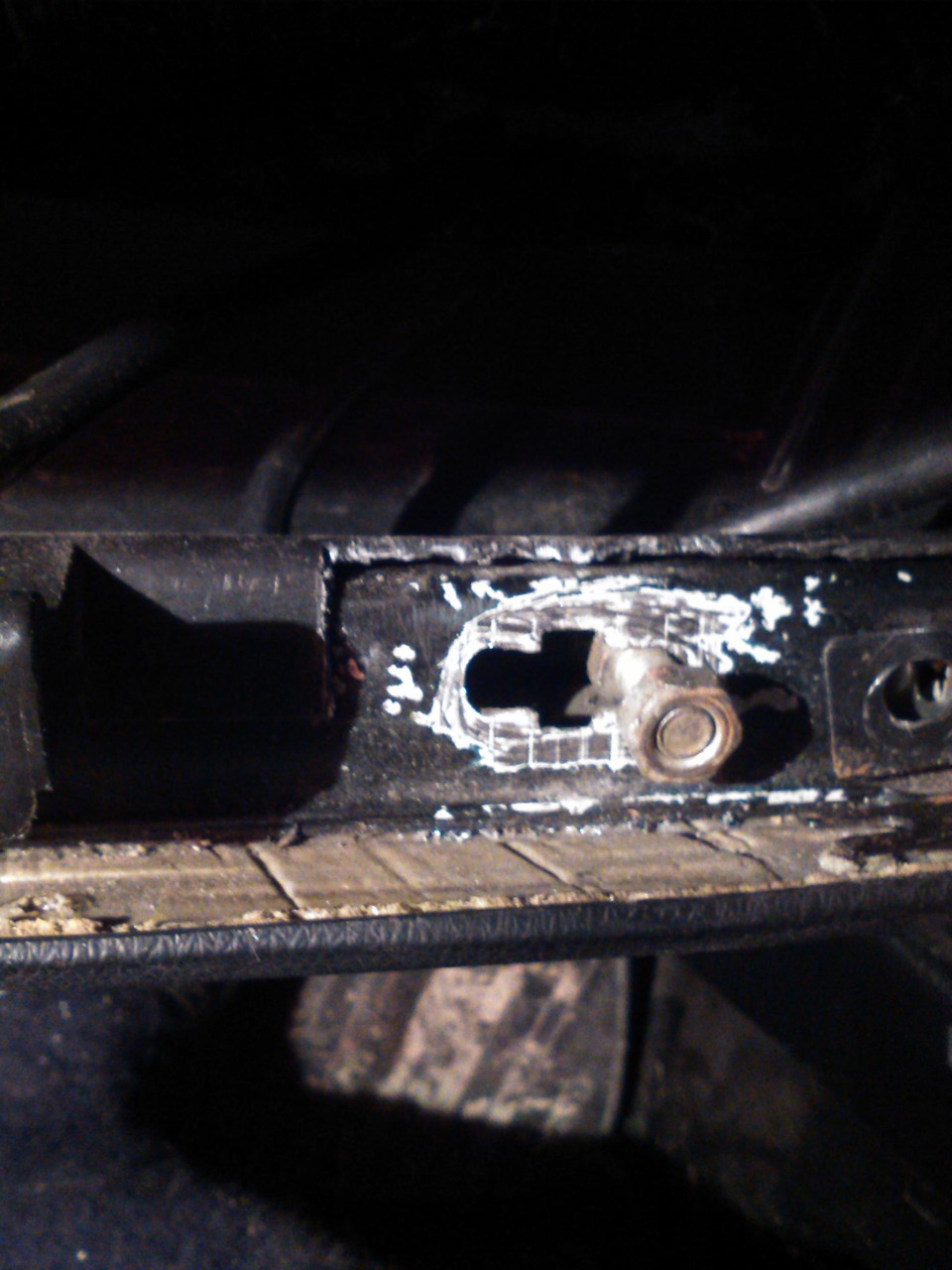

это место крепления правой опоры крышки бардачка, далее работаем сверлом и напильником, чтобы получился указанный на фото профиль, там уже вставлен один болт крепления. Внимание профиль замкнутый и болт может упасть вовнутрь, откуда его неудобно доставать (проверенно) и чтобы этого избежать я внутрь загнал кусок тонкого шланга, остался от подогрева карбюратора при установки термостата о Ш.Нивы.
Просверлив два отверстия правее крепления аккумулятора попадаем точно в бардачок.

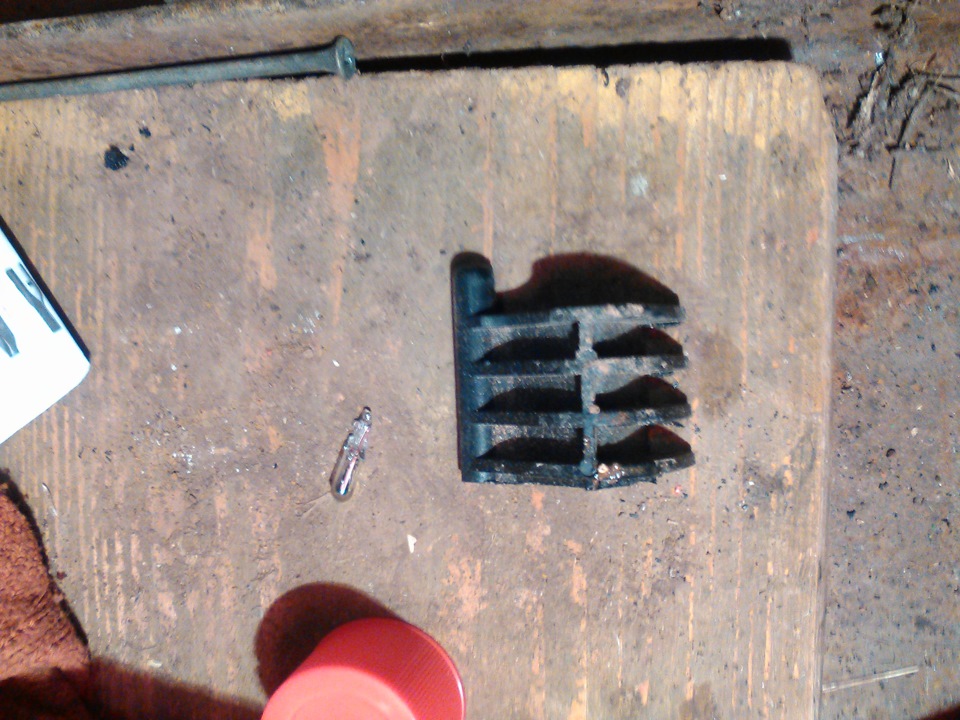

для монтажа я дополнительно приобрел провод массы с клеммой. штатный провод массы отпиливает ножовкой в претык к аккумуляторной клеммето будет масса на двигатель, на него обжимает клемму

под болт на 8 она будет крепится к креплению прерывателя. От приобретенного в магазине провода массы отворачиваем тонкий провод, прикидываем сколько оставить до основного болта прерывателя, лишнее удаляем ножовкой, заводим внутрь, монтируем клемму на 10 и присоединяем к основному болту прерывателя между двух шайб.

чтобы крышка бардачка закрылась его крепление придется модифицировать

масса на кузов передается через корпус прерывателя и его болты крепления.
Результат: это удобно, по результатам эксплуатации в течении недели, уменьшение оборотов стартера не заметил, нагрева прерывателя нет. в общем пока все работает отлично. я доволен.

Источник

Нива 21214 точки крепления массы

Lada 4х4 (ВАЗ-21214) : Электрооборудование

Бортовая сеть — постоянного тока номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.

При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора. При работе генератора аккумуляторная батарея заряжается.
На автомобиле установлена свинцовая стартерная аккумуляторная батарея 6 CT-55VL.

Генератор: 1 — шкив; 2 — передняя крышка; 3 — задняя крышка; 4 — стяжной болт;
5 — кожух; 6 — вывод «D»; 7 — вывод «В+»

Ротор генератора приводится во вращение клиновым ремнем от шкива привода вспомогательных агрегатов на коленчатом валу двигателя.

Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке, на валу ротора посадка подшипника скользящая.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным блоком, состоящим из шести кремниевых диодов (вентилей) — трех положительных и трех отрицательных, запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах). На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины

закреплены на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе, который конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный узел, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ.

При включении зажигания напряжение подводится к обмотке возбуждения генератора (выводы «D» генератора и «+» регулятора напряжения) через цепь, включающую в себя контрольную лампу в комбинации приборов (лампа при этом горит). После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное подключение приведет к пробою диодов выпрямительного блока.

Стартер: 1 — болт крепления «массы» неизолированных щеток; 2 — защитная крышка; 3 — стяжная шпилька; 4 — задняя крышка; 5 — контактные болты; б — тяговое реле; 7 — корпус стартера; 8 — передняя крышка; 9 — ось рычага привода;
10 — приводная шестерня
Передний фонарь: 1 — рассеиватель; 2 — секция габаритного света; 3 — секция переднего указателя поворота
Фара: 1 — оптический элемент; 2 — винт крепления оптического элемента; 3 — уплотнитель проводов; 4 — корпус фары;
5 — рабочий цилиндр гидрокорректора;
6 — колодка проводов

Стартер 21070-3708010-01 — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, роликовой муфтой свободного хода и двухобмоточным тяговым реле. На стальном корпусе стартера установлены шесть постоянных магнитов которые, на корпусе не закреплены и удерживаются в основном за счет притяжения. От смещения магниты удерживают два пластмассовых сепаратора, вставленные с обеих сторон корпуса стартера.

Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в двух подшипниках скольжения, установленных в крышках. На валу якоря размещена муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении — от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения. Муфту свободного хода с приводной шестерней перемещает по шлицам вала якоря рычаг привода, соединенный с якорем тягового реле. Поворотом эксцентриковой оси рычага привода регулируется вылет приводной шестерни при включенном тяговом реле.

Тяговое реле служит для ввода шестерни привода в зацепление с зубча-тым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «II» (стартер) напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню привода в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение «I» (зажигание) удерживающая обмотка тягового реле обесточивается и якорь реле п од действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком. Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.

Питание на обмотки тягового реле подается через реле блокировки стартера, закрепленное в моторном отсеке на шпильке крепления бачка главного тормозного цилиндра. Реле выполняет функцию отключения стартера при достижении двигателем оборотов холостого хода и защиты стартера от включения на работающем двигателе.

Система освещения и сигнализации включает в себя: две фары; передние фонари; боковые указатели поворота; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны освещения салона и звуковой сигнал.

В фаре установлена галогенная двухнитевая лампа Н4 ближнего и дальнего света и исполнительный механизм (рабочий цилиндр) регулятора направления пучков света фар. На автомобиле установлен регулятор направления пучков света фар с гидроприводом (гидрокоррекгор

фар), позволяющий регулировать направление пучков света в зависимости от загрузки автомобиля. Гидрокорректор состоит из регулятора на панели приборов, рабочих цилиндров, установленных в фарах, и соединительных пластмассовых трубок.
В переднем фонаре установлены лампы габаритного света (R5W) и указателя поворота (P21W).

В заднем фонаре установлены лампы: сигнала торможения P21W, габаритного света T4W, указателя поворота Р21W, света заднего хода P21W, противотуманного света P21W.

Задний номерной знак освещается двумя фонарями, установленными в двери багажного отделения. В фонарях применяются лампы C5W. Салон автомобиля освещается двумя плафонами, расположенными в центральных стойках кузова. В плафонах установлены лампы C5W.

Задний фонарь: 1 — лампа света заднего хода; 2 — лампа противотуманного света;
3 — держатель ламп; 4 — лампа указателя поворота; 5 — лампа габаритного света;
6 — лампа сигнала торможения; 7 — корпус фонаря

Расположение реле и блоков предохранителей в салоне автомобиля: 1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветрового стекла; 3 — блоки предохранителей;
4 — блок реле системы управления двигателем

На автомобиле установлен датчик температуры наружного воздуха. Он закреплен в отверстии рамки радиатора и определяет температуру набегающего потока воздуха. Очиститель ветрового стекла установлен в моторном отсеке. Электродвигатель очистителя — двухщеточный с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен тер-мобимегаллический предохранитель. Очиститель имеет два режима работы — постоянный и прерывистый. Прерывистый режим работы обеспечивается реле, установленным под панелью приборов на левой боковине кузова.

Омыватель ветрового стекла установлен в моторном отсеке слева, за радиатором системы охлаждения. Омыватель состоит

из полиэтиленового бачка с электрическим насосом, форсунок и соединительных шлангов.

Очиститель стекла двери багажного отделения состоит из мотор-редуктора, рычага и щетки. Электродвигатель очистителя — двухщеточный с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. Очиститель стекла двери багажного отделения установлен на двери под обивкой.

Предохранители блоков в салоне автомобиля

предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения,

электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя

ветрового стекла, выключатель аварийной сигнализации,

реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов

(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Предохранители системы управления двигателем

Обозначение пре­дохранителя (номи­нальный ток, А)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Омыватель стекла двери багажного отделения состоит из полиэтиленового бачка, в котором установлен электрический насос, форсунки на двери багажного отделения и соединительных шлангов. Омыватель стекла двери багажного отделения установлен под обивкой на левой боковине кузова. Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (фары, очиститель ветрового стекла, элемент обогрева стекла двери

багажного отделения и др.) подключаются через реле. Большинство предохранителей находятся в блоках, расположенных в салоне под панелью приборов, слева от рулевой колонки. Основной и дополнительный блоки п редохранителей соеди иены между собой. В верхнем блоке установлены десять предохранителей, в нижнем — шесть предохранителей.

Ниже блоков установлен блок реле системы управления двигателем.

На левой боковине кузова, под панелью приборов, расположен блок из четырех предохранителей системы управления двигателем и колодка диагностики.

Под панелью приборов над педалью «газа» установлен еще один блок, состоящий из четырех реле. Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.

Для начала просто почитайте найденные поиском сообщения в конференции.

«Указатель температуры ни в какую не хочет подниматься. Только после полного прогрева он слегка поднимает стрелку где-то до 50. Попробовал снять провод и приложить к массе, тогда стрелка резво несётся вверх и загорается освещение комбинации приборов (причём именно оно в обычном режиме почему-то не работает). Купил новый датчик, а ситуация не изменилась».

«Утром при включении печки загорелись все лампочки, все стрелки ушли на максимум, после 20 минут езды — заработала, что это, на что смотреть?»

«Если включен ближний свет, то мотор не глохнет при выключении зажигания. В первый момент прикольно, но через несколько дней начинает доставать. Если фары уже горят, то при включении зажигания они начинают гореть ярче. Казалось бы, банальное замыкание проводов в жгуте, идущих к коммутатору и к фарам (вернее, к правой фаре, левая не горит, но: при включении зажигания-то фары не загораются!»

«У меня тоже проблема с электрикой: «не горит» подсветка приборной панели при включении ближнего света, при этом тахометр сразу же, на холостых оборотах, падает вниз до упора. И только при движении «оживает», погрешность порядка 1500 — 2000 об/мин. При выключенном освещении — все нормально».

«Симптомы: временами дергается (слегка затыкается) на средний оборотах. Появляется эта хрень абсолютно бессистемно, при этом (но не всегда) пищит сигналка так же, как в момент снятия с охраны».

«Ехал себе спокойно, как вдруг при остановке на холостых оборотах загорелась лампа давления масла. Начинает гаснуть при оборотах 2000. Проверил масло — в норме, заменил его лампа продолжает гореть. Что это может быть, или просто заменить датчик давления масла? Да чуть не забыл, реле поворотника работает с удвоенной частотой, но здесь проблема вроде на поверхности, при работающих лампочках получается накрылось реле или я не прав?»

«При включенном поворотнике жму тормоз — поворотники начинают мигать чаще и загорается вполнакала контрольная лампа задних противотуманок. Включаю передние противотуманки — вместо них загорается свет в салоне».

Достаточно? Могу еще насыпать, такие вопросы появляются в конференции иногда несколько раз в день.

А причина всех этих чудес — отсутствие соединения электрических цепей с массой, т. е. кузовом автомобиля в тех местах, где оно должно быть. Или некачественное, окислившееся соединение, имеющее достаточно большое переходное соединение.

Приведу пример. Пусть есть три лампы, как на рис. I. Одна включается своим выключателем и соединена со шпилькой массы. Две другие тоже имеют свой — общий — выключатель, но подключены к разным шпилькам массы (одна имеет общую шпильку с первой лампой). Это вполне реальная ситуация: первая лампа — стопы, вторая и третья — габариты (у них массы находятся поблизости от ламп, т. е. и спереди тоже).

На рис. II включена первая лампа, ток идет от плюса аккумулятора через лампу, а затем через шпильку массы и кузов автомобиля — к минусу аккумулятора. А вот рис. III показывает, как будет идти ток в той же ситуации, если клемма плохо привинчена к шпильке массы. Ток также проходит через первую лампу, но поступает на минус аккумулятора через другую шпильку, пройдя через все три лампы. Все они будут гореть слабо, но заметно. Если лампы одинаковые, то на каждой из них будет 1/3 напряжения питания, т. е. по 4,2 В.

В примере рассмотрен вариант, когда массы нет совсем. Но могут быть и промежуточные варианты: масса есть, но плохая: соединение с кузовом имеет значительное сопротивление, на котором при прохождении тока падает заметное напряжение. Заметное — это могут быть вольты или доли вольта, для разных цепей автомобиля «заметным» может быть разное напряжение. Например, лямбда-зонд инжекторного двигателя выдает напряжение до 1 В, поэтому падение напряжения на переходном сопротивлении всего в одну десятую вольта уже вызовет серьезные нарушения в работе двигателя. А для срабатывания реле нужно несколько вольт, поэтому из-за падения напряжения 1-2 В их срабатывание не произойдет, но 3-5 вольт могут помешать реле выключится.

Общий принцип определения таких глюков в работе электрооборудования: совершенно не связанные между собой цепи влияют друг на друга. Вы включаете фары — и глохнет двигатель, нажимаете на тормоз — включаются поворотники, включаете вентилятор печки — начинает метаться стрелка тахометра.

Есть одно серьезное «но» в правиле, которое сформулировано выше. Плохой контакт может быть и в плюсовой цепи. Если взаимодействующие цепи подключены к одному предохранителю, то начать проверку нужно с него. Для этого посмотрите таблицу предохранителей. То же самое можно сказать и о цепях, включающихся через контакты замка зажигания. Или просто плохо затянута клемма на аккумуляторе. Перечисленное проверить проще всего, поэтому начните поиск именно с этих мест. Если там все в порядке — «шерше ля фам» — ищите шпильку массы.

Самое неприятное в этих дефектах то, что они по большей части «плавающие»: то он есть, то его нет. Завел машину — дефект наличествует, а после прогрева пропадает. Объяснение простое: из-за термического расширения контакт с массой восстановился. Тоже самое может произойти на какой-нибудь выбоине в асфальте.

Почти около каждого узла электрооборудования имеется шпилька, приваренная к кузову. Посмотрите, к какой шпильке массы подсоединен узел, который глючит. Массовые провода в ВАЗовских автомобилях как правило имеют черный цвет. Даже если гайка на шпильке хорошо затянута, соединение с массой может быть плохое — из-за коррозии. Если под рукой есть тестер — замерьте напряжение между клеммой и шпилькой. Если нет — просто отвинтите гайку, снимите и зачистите клемму и поверхность, с которой контактирует эта клемма. Зачистить можно очень мелкой шкуркой — вам нужно удалить слой окисла и грязь с контактирующих поверхностей. Затем промойте (хотя бы бензином, а лучше — спиртом) и как следует завинтите гайку. Чтобы защитить соединение от коррозии в дальнейшем — смажьте снаружи хотя бы литолом. А можно брызнуть из баллона тектилом или мовилем.

Глюки системы зажигания нередко возникают из-за плохой массы коммутатора (черный провод с клеммой, выходящий из разъема). При устранении глюков поворотников и габаритов, ищите шпильки во всех четырех углах машины.

Но больше всего глюков возникает из-за, как ее называют в конференции, «гайки массы»: очень неудобно расположенной шпильки массы под торпедой — уж очень много цепей на нее завязано. Шпилька находится немного правее проема под комбинацию приборов, на ней висит реле поворотников и сходятся три черных провода:

Комбинация приборов на этом фото снята (см. раздел Комбинация приборов). Желтый предмет — переноска, она подсвечивает искомую шпильку. Такое реле поворотников (маленькое) используется на современных инжекторных Нивах («фотомоделью» послужила моя Нивка, выпущенная в апреле 2003 г.), раньше оно было значительно больше и висело прямо, а не наискось.

К гайке очень трудно подлезть, мешает воздуховод сверху и вертикальная стойка крепления комбинации приборов спереди. Нужен короткий торцевой ключ. Если у вас не получается как следует затянуть эту гайку, попробуйте следующий вариант. Снимите (откусите, в конце концов) все массовые провода с этой шпильки и перенесите их, снабдив клеммами, на другую шпильку:

Подлезть к этой шпильке намного проще. Недостаток в том, что она выступает на меньшую длину. Да и провода, может быть, придется наращивать. Черный провод на этой шпильке был установлен мною при установке электростеклоподъемников, в оригинале его нет.

Дополнение от 14.10.03. Посмотрите, какую интересную иллюстрацию к этой статье прислал Володюшка.

Дополнение от 13.01.04, bond71 пишет в конференции (оригинал):

«Гайка расположена УДОБНО. ДА ДА УДОБНО. если к ней залезать не со стороны приборки. Надо всего-то снять центральную консоль (три самореза), в которой кнопки. С левой стороны и находится это гайка. БЕЗ проблем открутил и закрутил её как раз, когда занимался с печкой. Использовал трубку на 10 мм».

Правда, как выяснилось из дискуссии, у автора этого сообщения отломаны крючки, которыми «борода» крепится к торпеде.

Дополнение от 05.04.10, автор TheLion.

Для крепления массы комбинации приборов я нашел другой болт. В моем случае проводов хватило без удлинения, а к другому болту не хватило:

Машинка 21214-я 2005-го (ноябрь или декабрь). Смотрел это место у знакомого на 213-й машинке. Там болта нет, но дырка под болт присутствует. Поскольку машина была во время полной переделки салона, в том числе с заменой торпеды, вполне возможно, что этот болт открутили и не прикрутили. Хозяин что-то определенное сказать затруднился.

Насчет надежности контакта, по моему прибору:
1. сопротивление на балку, в которую крепиться болт, прибором определяется как 0 (т. е. Автор: admin

Источник
