В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.
Для примера рассмотрим подключение двигателя вентилятора охлаждения.
С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов.
От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.
Где стоят реле в Ниве
Блоки с реле в автомобиле ВАЗ 21213 расположены в районе рулевого колеса. Слева под панелью приборов находится первый блок предохранителей.
Демонтировав его, вы получаете доступ к коммутационному блоку управления двигателем. Там расположены реле:
- Зажигания Электродвигателей вентилятора (2 шт) Включения бензонасоса Главный коммутатор
Ниже в видео вы можете видеть где стоит реле бензонасоса
Для замены придется открутить и опустить на жгуте проводов монтажную рейку.
Справа от рулевой колонки еще одна сборка:
- Головное освещение (два коммутатора, на ближний и дальний свет) Противотуманки Нагревательный элемент стекла двери багажника
Выше размещен коммутатор сигналов поворота и аварийной сигнализации ВАЗ 21214.
Именно это реле издает звук при включении поворотов!
Еще один мощный коммутатор (запускающий стартер), расположен в моторном отсеке. Он рассчитан на сотни ампер.
Нива 2121 / Lada 4×4 — предохранители и реле
Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.
В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.
Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.
Общее расположение блоков
Схема
Описание
Блок предохранителей системы управления двигателем
Схема
Обозначение
1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.
Главный блок предохранителей
Схема
Назначение
За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.
Блок реле управления двигателем
Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.
Схема
Электро схема блока
Расшифровка
Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.
Дополнительный блок реле
Данный блок находится над педалью газа.
Схема
Описание
Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.
Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.
Элеткросхема Нива 2121
Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.
А если остались вопросы, задавайте их в комментарии.
Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)
На современных внедорожниках АВТОВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.
Расположение блоков предохранителей и реле Lada 4×4
Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:
Четвертый блок реле находится над педалью газа.
Основной и дополнительный блоки предохранителей
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левая фара (дальний свет), контрольная лампа включения дальнего света
Правая фара (дальний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света
Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителя
Электростеклоподьемники передних дверей Электропривод боковых зеркал
Электровентилятор климатической установки, компрессор кондиционера
Обогреватели боковых зеркал
Плафон освещения салона центральный
Электровентилятор климатической установки, компрессор кондиционера
Предохранители системы управления двигателем
Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:
| F1 (30A) | Контакты реле правого электровентилятора |
| F2 (30A) | Контакты реле левого электровентилятора |
| F3 (15A) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15A) | Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера |
Блок реле системы управления двигателем
Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:
| №1 | Реле зажигания |
| №2 | Главное реле |
| №3 | Реле правого вентилятора охлаждения |
| №4 | Реле левого вентилятора охлаждения |
| №5 | Реле бензонасоса (топливного) |
| №6 | Предохранитель топливного насоса F5, 15A |
На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.
Схема блока реле над педалью газа
| №1 | Реле задних противотуманных фонарей |
| №2 | Реле подогрева заднего стекла |
| №3 | Реле ближнего света фар |
| №4 | Реле дальнего света фар |
Монтажные блоки для Lada 4×4 2018 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:
Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:
Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Монтажные блоки для Lada 4×4 2020 года выпуска
Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
«Попереживав-погорюнившись», что и в «Громаду» не попали, и Сияния не у видили, и Терибирку закрыли…
(как то символично, что для основы скандального «кина «, были взяты реальные события происходившие в штате Техас в 60-ые года. А сейчас в 19/20-ом году, вокруг уникального банного комплекса — разворачиваются события в стиле «Левиафан»…
Сказали спасибо…
Даже охранник с АЗС оказался тот же, кто дежурил в день поломки, он нам тоже помогал.
Администратор в кафэшке — оказалась девушка одного из спасителей, очень ее то же благодарили, «за ее Парня»…
Ну понятное дело — «магарыч» дело святое.
Планировали ехать через Сортовалу, через наших основных «карелов»( пообщаться, да чая попить…)
Но через 50 км от Кондопоги машина сказала У-у-у-… И на заглохшем двигателе мы скатываемся на обочину…
Но теперь уже, все было «спокойнее», быстро определил — опять бензанасос не работает. Созвон с хозяином БМВ, консультация и пробный пуск через 10 мин. после проверки всех предохранителей.

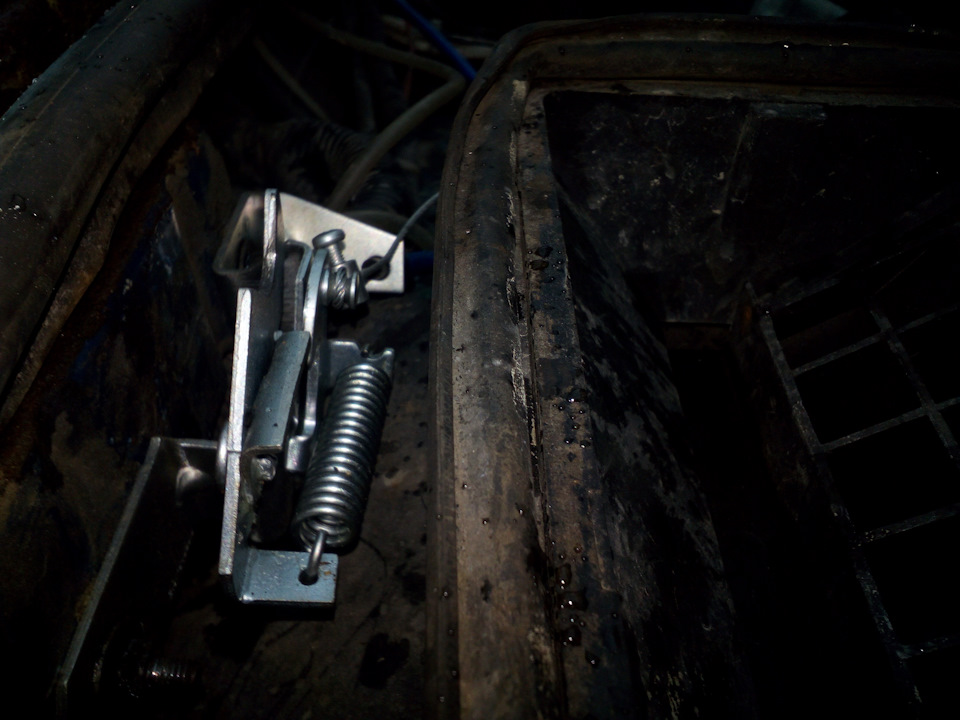

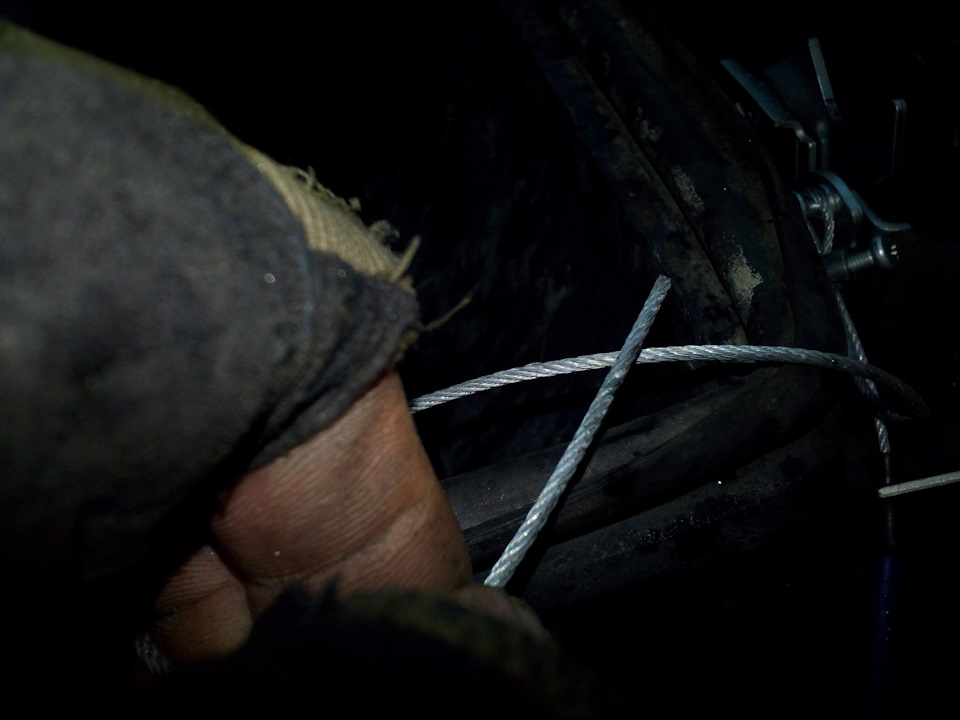

Открывать капот пришлось по проверенной методике — выламывание сегмента на решетке у лобовухи и перекусывание тросика. Длину нужно делать так, что бы потом плоскогубцами можно было снаружи дергать…
уже по возвращению в Питер поменял вместе с замком капота —

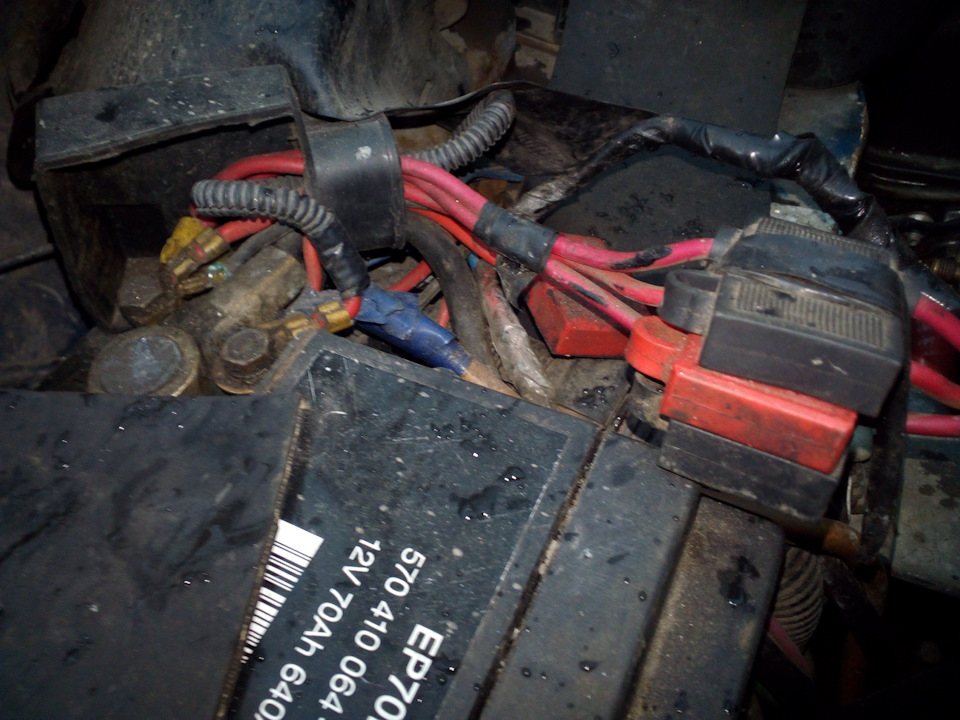

Поскольку пилить по трассе более 6- ти часов ( с учётом пробок на въезде в Питер) подключение к аккуму проводил к предохранителю ЭУР —
Естественно, что в данном случае глушить ДВС не стоит т.к. отключение бензанасоса происходит за счёт вытаскивания предохранителя…
Не попили мы чаек, где планировали…

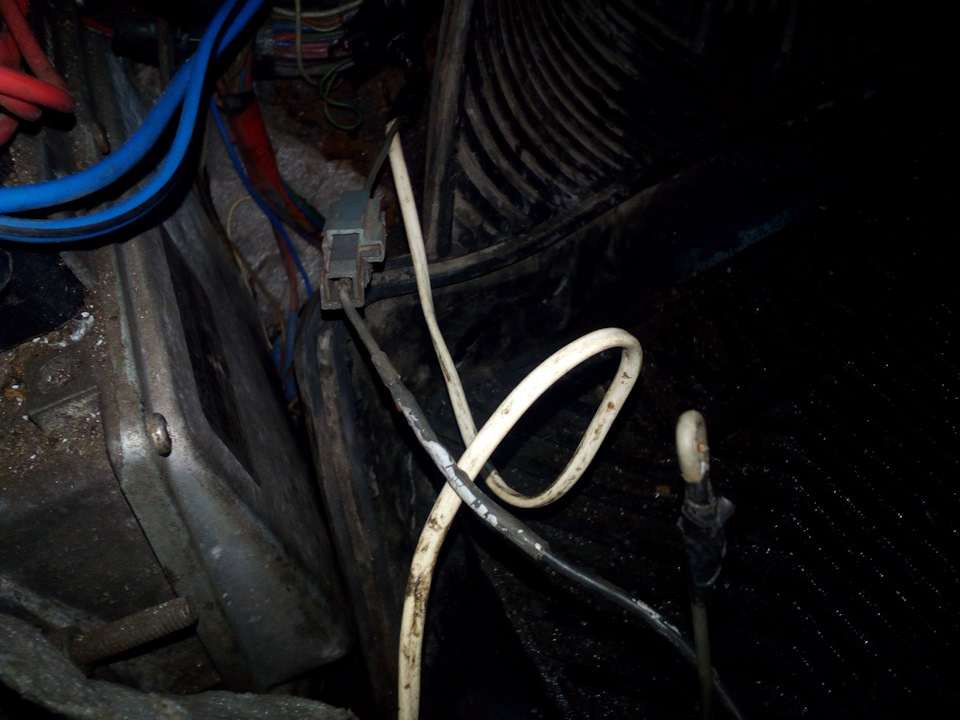

На третий день, после скачек вокруг машины при запуске/ остановке ДВС перекинул спасительный удлинитель практически по штат схеме…
Этот разьем и запитывает бензанасос…
А потом, в течении недели начались глюки…
То опять бензанасос не работает, то продолжает «жжужать» после извлечения ключа из замка зажигания…
Начиналось — «становится не смешно»!

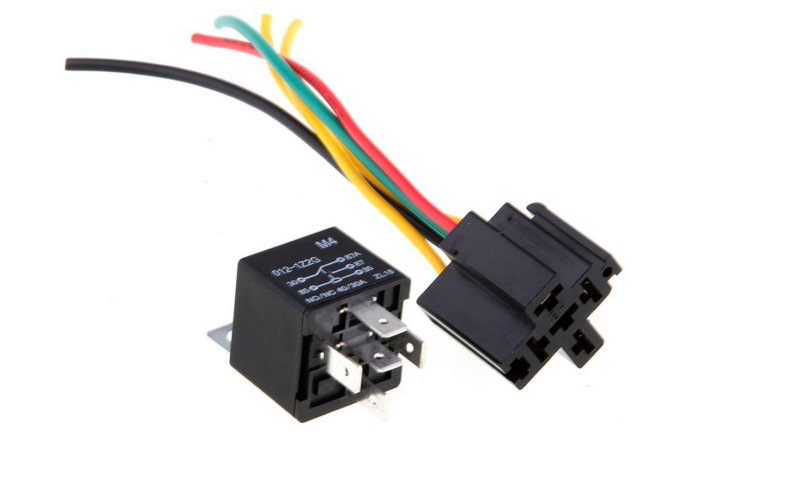

Управляющая реле сигналки у меня, вот с такими «ножками» —
Короче поехал в Нива Тор к Димону, а он другой машиной занят, я в параллель пытаюсь разобраться рядом…
Предохранители и реле Нива 21213
Блоки предохранителей (2 шт.) электрооборудования автомобиля Нива 21213 с карбюраторным двигателем установлены слева от рулевой колонки, под передней панелью.
Предохранители Нива 21213 и защищаемые ими цепи
№1 (16А)
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток кроме исходного
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворота)
Контрольная лампа указателей поворота
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда АКБ в щитке приборов
Контрольная лампа блокировки дифференциала
Реле-прерыватель и контрольная лампа стояночной тормозной системы
Контрольная лампа недостаточного уровня тормозной жидкости
Контрольная лампа давления моторного масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Левая фара (дальний свет)
Контрольная лампа дальнего света фар
Правая фара (дальний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа габаритного света
Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампы освещения комбинации приборов
Табло подсветки рычагов управления отопителем
Лампы освещения прикуривателя
Лампы подсветки выключателей
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
Штепсельная розетка для переносной лампы
Плафоны освещения салона
Задние фонари (лампы стоп-сигнала)
№11 (8А), №12 (8А), №14 (16А), №16 (8А)
Задние фонари (противотуманный свет)
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателей фар
Не защищены предохранителями электрические цепи заряда АКБ, система зажигания, система пуска (стартер).
Реле Нива 21213
Три реле электрооборудования Нива 21213 установлены под панелью приборов, справа от рулевой колонки. Это реле типа 113.3747-10. Они управляют включением ближнего света фар, дальнего света фар и обогревом заднего стекла (двери задка).
Два под блоком предохранителей — реле зажигания и реле стартера. Там же может находиться реле включения очистителей и омывателей фар (если таковые имеются).
Примечания и дополнения
— Электродвигатели моторедукторов очистителя ветрового стекла, очистителя заднего стекла, очистители фар (если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.
— На автомобилях Нива до 1996 г.в. на предохранителе №2 дополнительно «висел» вольтметр.
— Автомобиль Нива 21214 с инжекторным двигателем оборудован аналогичными блоками предохранителей. Подробнее «Предохранители и реле Нива 21214 инжектор».
