Какой адсорбер лучше выбрать для Нива Шевроле и как заменить его своими руками?

Запрет на выброс паров бензина в атмосферу был введен еще в стандарте Евро-3. При этом испарение топлива из бака— естественное явление.

Чтобы предотвратить попадание бензиновых паров в окружающую среду, вентиляционный шланг бензобака (паропровод) подключается к специальному устройству — адсорберу.

Фильтрующий элемент этой детали поглощает вредные выбросы и обеспечивает соответствие автомобиля экологическим стандартам.

Для чего нужен адсорбер?

При заглушенном двигателе пары бензина, которые скапливаются в топливном баке, поднимаются к заливной горловине. Оттуда они направляются в сепаратор, конденсируются и стекают в бензобак. Однако часть паров не успевает превратиться в жидкость. Их пропускает гравитационный клапан и отправляет по паропроводу к адсорберу. Там пары проходят через активированный уголь и поглощаются им.

Когда двигатель заведен, вступает в действие система продувки адсорбера. ЭБУ открывает электромагнитный клапан и скопившиеся пары вместе с воздухом отправляются в цилиндры. Таким образом испарившийся бензин сгорает в двигателе и не попадает в атмосферу.

Адсорбер Нивы Шевроле расположен в подкапотном пространстве недалеко от расширительного бачка.

Признаки неисправности

Срок службы адсорбера и клапана, как любой детали автомобиля, ограничен. Со временем фильтр забивается, уплотняется и препятствует свободному выходу паров из бензобака. Механизм клапана клинит, электромагнитная катушка перегорает или теряется контакт в районе разъема. Определить это можно по косвенным признакам:

Клапан можно почистить или отрегулировать. Ремонт адсорбера не предусмотрен. Единственный выход — заменить его новым.

Какой фирмы лучше уставить?

Чтобы не возникло проблем с креплением и подключением шлангов, покупать надо «родную» деталь производства ДААЗ, Bosch или другой компании. Артикул изделия — 21103-1164010. Цена начинается с 700 рублей.

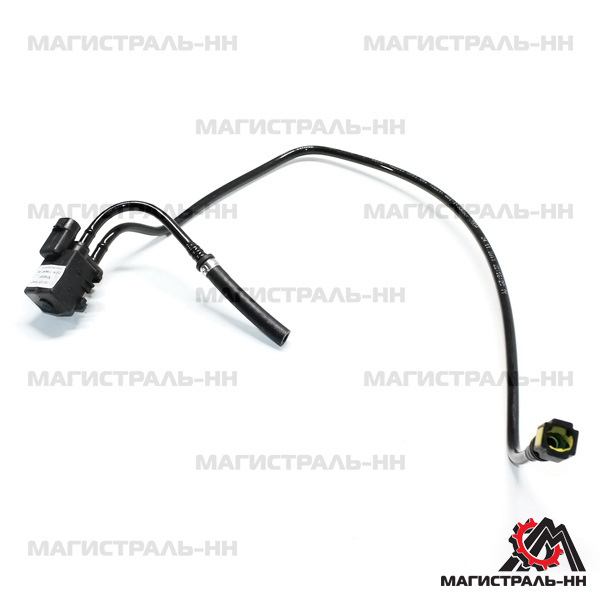

Клапан адсорбера также продается в нескольких вариациях. Минимальная цена — 350 рублей.

Важно: перед покупкой убедитесь, что адсорбер и клапан совместимы именно с Нивой Шевроле.

Инструкции по замене

Замена продувочного клапана

При громком стуке клапана его необходимо отрегулировать. Для этого в нем предусмотрен регулировочный винт. Его головка залита эпоксидкой. Полимер предотвращает самопроизвольное откручивание винта. Нарушение цепи питания электромагнита можно устранить, почистив контакты разъема.

Работа выполняется одной отверткой в следующем порядке:

Замена адсорбера

Вам понадобится, кроме отвертки, ключ на 10. Порядок работы выполняется следующей последовательности:

Удаление адсорбера из топливной системы недопустимо. Эта деталь компенсирует перепады давления, которые возникают при охлаждении и нагреве бензобака. Кроме того, работа продувочного клапана контролируется ЭБУ двигателя. Поэтому просто заглушить выход шланга нельзя — бортовой компьютер выдаст ошибку. Если же оставить трубку не заглушенной, пыль и грязь будут затянуты в бензобак.

Подробное видео об адсорбере Шнивы:

Источник

Chevrolet Niva BlackHunter › Бортжурнал › адсорбер — удалить нельзя оставить

В вопросе наличия адсорбера в подкапотном пространстве своего автомобиля каждый шнивовод самостоятельно поставит запятую в фразе: «удалить нельзя оставить».

Я свой выбор сделал: «удалить, нельзя оставить» и вот почему.

Подкапотка шнивы славится своей теснотой, что довольно неправильно для внедорожника. Теснота способствует перегреву двигателя, теснота усложняет проведение простого ремонта, теснота увеличивает риск возникновения возгорания и тп.

Адсорбер в шниве славится своим размером и частым отломом подводящих и отводящих трубок, а также частым выходом из строя клапана.

Как безболезненно убрать адсорбер из подкапотки.

Для начала отсоединяем от него трубки и клапан.
Трубку на ресивер глушим болтом на М8 и затягиваем хомутом.

Адсорбер и его крепление снимаем и отправляем в гараж на полку.

Клапан либо оставляем, либо заменяем сопротивлением 30-40 Ом, либо программно в прошивке отключаем адсрорбер любым способом (повышение температуры срабатывание, отключение ошибки).

В трубку из бака вставляем бензиновый фильтр от классики.

Следующим этапом будет установка пневмокомпрессора с использованием освободившегося места.

месяц покатался без адсорбера и заметил, что в жару (а было до +27) в пробках начинает попахивать бензином
вывел шланг с фильтра подальше от заборника воздуха — все равно пахнет в пробках, либо при остановке

в итоге вернул адсорбер на место, буду наблюдать

Понаблюдал и снлвп снял.

так что «удалить, нельзя оставить»))))

Chevrolet Niva 2005, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

Chevrolet Niva, 2011

Chevrolet Niva, 2010

Chevrolet Niva, 2003

Chevrolet Niva, 2015

Комментарии 46

Может надо шланг с бака как то убрать в воздушный фильтр? И печка не будет задувать запахи.

Не знаю, снова выкинул я его

Выкинул, а с бака трубку куда дел?

Фигня какая то))) Это из серии «выкинул гидрики, поставил болты и в мне прибавилось дури»)

каждый запятую ставит для себя

Фигня какая то))) Это из серии «выкинул гидрики, поставил болты и в мне прибавилось дури»)

а на счет гидриков и болтов разница действительно есть, так как под болты идет 213 распредвал с более высоким кулачком, фаза смещается в сторону низов и дурь действительно прибавляется

о) еще один))) На 0,15 лошади? Да чушь это и даже если какой то мизер и прибавился то его во первых вообще не почувствуешь, а если и почувствуешь то только в первый день, на второй день уже все будет как всегда. Только вот увы приобретаешь себе геморой в регулировке клапанов. Я когда покупал свою ниву, выяснилось что хозяин поставил болты, при чем он не смог внятно объяснить зачем. Все ставят и я поставил. Я чуть не придушил его. Был двигатель не обслуживаемый, а теперь мне лазь каждые 10000 проверяй, так как машина на газу. Спасибо хоть гтдронатяжитель не выкинул. Такая же байда и с катализатором) Его я лично выкидывал на десятке и могу сказать с уверенностью и без прикрас, кроме пердящего и воняющего выхлопа я не получил ничего) Ах да, еще глушители стал менять каждые пол года)

не нужно путать мощность двигателя и крутящий момент, мощность не меняется, а вот момент сместился к низам

о) еще один))) На 0,15 лошади? Да чушь это и даже если какой то мизер и прибавился то его во первых вообще не почувствуешь, а если и почувствуешь то только в первый день, на второй день уже все будет как всегда. Только вот увы приобретаешь себе геморой в регулировке клапанов. Я когда покупал свою ниву, выяснилось что хозяин поставил болты, при чем он не смог внятно объяснить зачем. Все ставят и я поставил. Я чуть не придушил его. Был двигатель не обслуживаемый, а теперь мне лазь каждые 10000 проверяй, так как машина на газу. Спасибо хоть гтдронатяжитель не выкинул. Такая же байда и с катализатором) Его я лично выкидывал на десятке и могу сказать с уверенностью и без прикрас, кроме пердящего и воняющего выхлопа я не получил ничего) Ах да, еще глушители стал менять каждые пол года)

на счет катализатора — у меня он самовыпилился и разместился в задней банке глушителя
покупать новый за 8 тр я не стал

нет, ну понятно если он испортился, тогда однозначно выкидывать его и шить, а выкидывают то рабочий. К примеру у меня рабочий хантер примерно на 350 тысячах меняли поршни и кольца, заодно решили вырезать кат. Сняли его, так он был в отличном состоянии, за то теперь уазик воняет так, что хоть вешайся сзади и выхлоп стал громче. Какого либо прихода по лошадям я так же не ощутил.

о) еще один))) На 0,15 лошади? Да чушь это и даже если какой то мизер и прибавился то его во первых вообще не почувствуешь, а если и почувствуешь то только в первый день, на второй день уже все будет как всегда. Только вот увы приобретаешь себе геморой в регулировке клапанов. Я когда покупал свою ниву, выяснилось что хозяин поставил болты, при чем он не смог внятно объяснить зачем. Все ставят и я поставил. Я чуть не придушил его. Был двигатель не обслуживаемый, а теперь мне лазь каждые 10000 проверяй, так как машина на газу. Спасибо хоть гтдронатяжитель не выкинул. Такая же байда и с катализатором) Его я лично выкидывал на десятке и могу сказать с уверенностью и без прикрас, кроме пердящего и воняющего выхлопа я не получил ничего) Ах да, еще глушители стал менять каждые пол года)

на счет болтов, «все ставят и я поставил», вот в этом и проблема, если человек не понимает, что он делает
ставишь болты, поменяй распредвал на 213 или ОКБ Двигатель под болты, иначе вместо момента на низах получишь ошибку 0327 и рокот под капотом, ко всему нужно подходить с умом и опытом… многие мастера и гидрики в тисках на холодную давят, а потом говорят, что они говно
