Где стоит реле поворотов на ниве шевроле видео
Нива шевроле где находится реле поворотников
Реле-прерыватель К3 (см. рис. 7-25) типа 493.3747 или 495.3747, установленный в монтажном блоке, служит для создания прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота. Кроме того, он позволяет контролировать исправность ламп указателей поворота. Так, если перегорит одна из ламп указателей поворота, то удваивается частота циклов включения и выключения указателей поворота. Контрольная лампа указателей поворота при этом также мигает с удвоенной частотой.

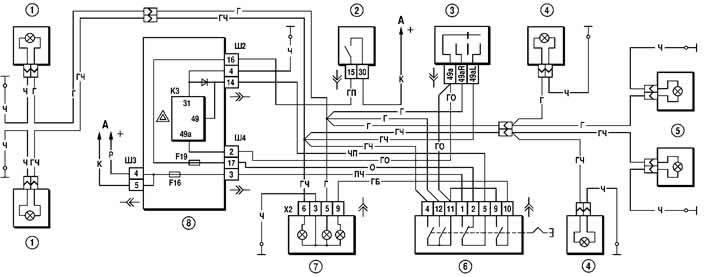

Рис. 7-25. Схема включения указателей поворота и аварийной сигнализации:
1 – лампы указателей поворота в блок-фарах;
2 – выключатель зажигания;
3 – переключатель указателей поворота;
4 – боковые указатели поворота;
5 – лампы указателей поворота в задних фонарях;
6 – выключатель аварийной сигнализации;
7 – комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации;
8 – монтажный блок;
К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.
Назначение монтажного блока
Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.
Блок предохранителей до 2009 года
Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:
Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.
| Предохранитель |
(сила тока, А)
Блок предохранителей после 2009 года
С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.
Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.
| Предохранитель (сила тока, А) | Защищаемые цепи |
| F1 (5 A) | Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света |
| F2 (7,5 A) | Лампа ближнего света (левая блок-фара) |
| F3 (10 A) | Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар |
| F4 (10 A) | Левая противотуманная фара |
| F5 (30 A) | Реле электростеклоподъемников, электростеклоподъемники передних дверей |
| F6 (15 A) | Прикуриватель |
| F7 (20 A) | Реле звукового сигнала, звуковой сигнал, плафон освещения багажника |
| F8 ( 25 A) | Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида |
| F9 (20 A) | Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода |
| F10 (20 A) | Блок дистанционного управления электропакетом (блокировка дверей) |
| F11 (5 A) | Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов |
| F12 (7,5 A) | Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар |
| F13 (10 A) | Лампа дальнего света (правая блок-фара) |
| F14 (10 A) | Правая противотуманная фара |
| F15 (20 A) | Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений |
| F16 (10 A) | Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации) |
| F17 (7,5 A) | Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения |
| F18 (25 A) | Вентилятор отопителя |
| F19 (10 A) | Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера |
| F20 (7,5 A) | Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер |
Причины выхода из строя предохранителей
Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.
При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.
Замена предохранителей
Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.
Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.
Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.
Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.
Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.
Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.
Больше информации об электронике Шевроле Нива можно найти здесь.
Все основные модули автомобиля приводятся в действие теми или иными цепями управления. Они служат не только для передачи питания, но и позволяют считывать информацию с большого количество датчиков, которая впоследствии расшифровывается электронным блоком управления. Это позволяет двигателю работать в оптимальном режиме.
Периодически некоторые компоненты авто перестают работать. Большинство из них рассчитаны на перегрузку, поэтому срабатывает механизм защиты – предохранители и реле. Их и следует проверять в первую очередь, при возникновении проблем с автомобилем.
Чем реле отличается от предохранителя
Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.
На Ниве Шевроле используются предохранители ножевого типа.
Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.
Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.
Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.
Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.
Где находится реле зажигания Нива Шевроле
Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.
Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.
Реле ближнего света Шевроле Нива
Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

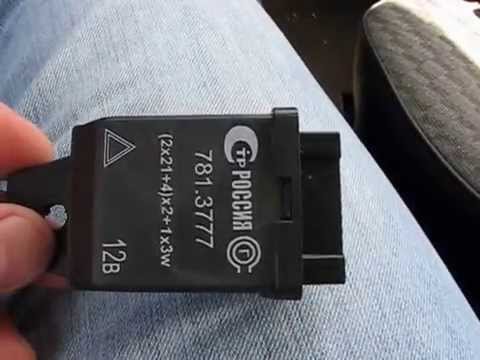

Где на Шевроле Нива находится реле поворотов
Данный элемент на схеме обозначен маркировкой К3. Он отвечает не только за лампы поворота, но и активируется при включении аварийной сигнализации. Имеет немного другое строение, в отличие от К4 и К5, поскольку имеет встроенный таймер, через заданный интервал включающий и размыкающий цепь. Благодаря этому он обеспечивает мерцание ламп.
Где находится масса двигателя Нива Шевроле
Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.
Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.
Где находится реле поворотов на ниве
Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)
- 23 декабрь 2015 LadaOnline 420 858 На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

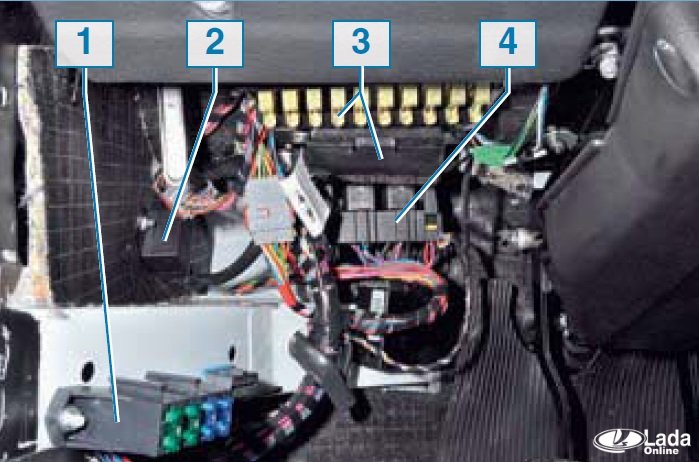

Расположение блоков предохранителей и реле Нива 4х4
Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.Четвертый блок реле находится над педалью газа.
Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
F1 (16А)
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)
Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)
Правая фара (дальний свет)
F5 (8А)
Левая фара (ближний свет)
F6 (8А)
Правая фара (ближний свет)
F7 (8А)
Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
F8 (8А)
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
F9 (8А)
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
F10 (8А)
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F13 (8А)
Контакты реле противотуманного света в задних фонарях
F14 (16A)
Прикуриватель
F15 (16A), F16 (8A)
Резерв
Дополнительный блок:
F11 (8А)
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации)
F12 (8А)
Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)
Лампы и реле заднего противотуманного огня
F14 (16А)
Прикуриватель
Дополнительные цепи предохранителей в комплектации Urban:
№ и номинал предохранителяЗащищаемая цепь
Основной блок
1 (16А)*
Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**
Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*
Обогреватели боковых зеркал
10 (16А)*
Плафон освещения салона центральный
15 (16А)*
Электровентилятор климатической установки, компрессор кондиционера
Предохранители системы управления двигателем
Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:
F1 (30A)
Контакты реле правого электровентилятора
F2 (30A)
Контакты реле левого электровентилятора
F3 (15A)
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)
Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера
Блок реле системы управления двигателем
Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:
№3
Реле правого вентилятора охлаждения
№4
Реле левого вентилятора охлаждения
№5
Реле бензонасоса (топливного)
№6
Предохранитель топливного насоса F5, 15A
На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.
Схема блока реле над педалью газа
№1
Реле задних противотуманных фонарей
№2
Реле подогрева заднего стекла
№3
Реле ближнего света фар
№4
Реле дальнего света фар
Монтажные блоки для Lada 4×4 2018 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.Ключевые слова: монтажный блок нива | торпедо нива00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Похожие материалы
Предохранители шевроле нива с описанием схем блока. Предохранитель прикуривателя niva
Chevrolet Niva — компактный кроссовер российской сборки. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 году. В 2009 году автомобиль получил рестайлинг. Обновленный производился в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах. Мы рассмотрим блок с предохранителями шевроле нива и реле с полным описанием представленных схем. Покажем где находится предохранитель прикуривателя.
Основной блок с предохранителями и реле
Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.
фото блока с предохранителями в шевроле ниваДля автомобилей выпущенных до 2009 года
Схема — вариант 1
Схема — вариант 2
Расшифровка предохранителейF1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F2 (7,5 А) — ближний свет в левой фаре.
Аналогично реле К4.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты.
Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).
Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.F14 (10 А) — резервный предохранитель.
F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.Расшифровка реле
Дополнительные выносные релеНаходятся немногим ниже основного блока.СхемаРасшифровка
Для автомобилей выпущенных с 2009 года
СхемаТаблица с описанием предохранителей
F1 (5)
Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5)
Лампа ближнего света (левая блок-фара)
F3 (10)
Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10)
Левая противотуманная фара
F5 (30)
Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15)
Предохранитель прикуривателя
F7 (20)
Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 (25)
Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20)
Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20)
Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5)
Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5)
Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10)
Лампа дальнего света (правая блок-фара)
F14 (10)
Правая противотуманная фара
F15 (20)
Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10)
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5)
Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25)
Вентилятор отопителя, предохранитель печки
F19 (10)
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5)
Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер
Описание реле на блоке
Дополнительные выносные релеСхемаОписание
Дополнительный блок реле и предохранителей
Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).СхемаОписание
Предохранитель прикуривателя
Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.
Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.Есть что добавить? Будем рады Вашим комментария.Предохранители и реле Нива Шевроле
Предохранители и реле Нива Шевроле, электрические схемы
Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.
Блок реле и предохранителей:
Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.K1 — Реле для контроля исправности ламп.K2 — Реле стеклоочистителя лобового стекла.
Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.
Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.
Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.
Замена реле поворотов и аварийной сигнализации
Россия, Пенза 2015г
Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors.
Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне.
В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.
Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)Расположение предохранителей и релеОписаниеF1(5A)Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A)Ближний свет (левая блок-фара).
F3(10A)Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A)Левая противотуманная фара.
F5(30A)Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A)Предохранитель прикуривателя.
F7(20A)Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A)Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A)Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A)Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А)Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A)Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А)Дальний свет (правая блок-фара).
F14(10А)Правая противотуманная фара.
F15(20А)Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А)Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А)Вентилятор отопителя, предохранитель печки.
F19(10А)Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А)Задние противотуманки, иммобилайзер, зуммер.
Назначение реле
К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв
Выносные реле(под монтажным блоком)
К1Реле противотуманок
К2Реле стеклоподъемников
К3Реле обогрева сидений
К4Реле звукового сигнала
К5Реле стартера
Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)Описание(Дорестайл)
F1(5A)Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A)Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A)Дальний свет(левая фара).
F4(10A)Левая противотуманка.
F5(30A)Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A)Блок управления блокировкой замков дверей.
F7(20A)Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A)Реле обогрева стекла двери задка(силовая цепь).
F9(20A)Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A)Резерв.
F11(5А)Задние габариты. Регулятор освещения приборов.
F12(7.5A)Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А)Дальний свет(правая фара).
F14(10А)Противотуманка правая.
F15(20А)Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А)Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А)Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А)Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А)Резерв.
Назначение реле(Дорестайл)
К1не используется
К2Реле электродвигателя очистителя ветрового стекла
К3Реле-прерыватель указателей поворотов и аварийной сигнализации
К4Реле ближнего света фар
К5Реле дальнего света фар
К6Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7Реле обогрева стекла двери багажника
К8Резерв
Выносные реле(Дорестайл)
К1Реле стеклоподъемников
К2Реле противотуманок
К3Реле звукового сигналаобогрева сидений
К4Реле привода наружных зеркал
Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.Реле КСУД
Р1Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения).
Р2Правый вентилятор охлаждения (высокая скорость).
Р3Левый вентилятор охлаждения.
Р4Реле электробензонасоса.
Р5Главное реле.
Предохранители КСУД
F1(50A)Cиловые цепи дополнительного реле и реле правого вентилятора.
F2(15A)Топливный насос.
F3(15A)Питание ЭБУ.
F4(50A)Левый вентилятор.
F5(15A)Цепи главного реле.
Где Находится Реле Поворотов На Ниве 21213
Где реле вращения, как его заменитьНесмотря на примитивность конструкции, замена поворотов Neva turn и турникета почти всегда больше, чем замена резины на сезон. Можно подождать? Едва. Признаки неудачи проявляются таким образом, что нормальная работа Niva 4 × 4 становится невозможной.
Причины отказа
Как правило, частая неисправность реле объясняется низким качеством компонентов, как поставляемых с завода, так и все еще живыми «кооперативами». Борьба с этим может быть только осторожным приближением к выбору или наличием нескольких других запасных частей. Ремонт не рекомендуется в виде копейки, хотя есть примеры восстановления «ради интереса».
Трудность заключается только в доступе к месту, где реле превращает Ниву, измените его. это 2 минуты.
симптомы
Симптоматика неисправности имеет свои особенности и отличается от сжигания лампы накаливания или повреждения схемы. Таким образом, если проблема в реле, то при повороте переключателя водитель увидит одно из следующих проявлений:
Замена реле поворотников ваз 21213 часть 1
Ваз 21213 не работают поворотники
ваз 21213 не работают поворотники.
Место нахождения:
Найдите нужную деталь в машине, а затем измените ее не сложно. В 21213 и 21214 он расположен в кабине, за приборной панелью, с правой стороны. К корпусу реле крепится через штифт, затянув гайку до «10».
Способ замены
Для операций вам необходимо:
2. Аккуратно примените щит к себе, преодолев сопротивление пары защелок в верхней части детали.3. Отвинтите приборную панель с помощью клавиши «10».4. Не спеша демонтировать комбинацию приборов, в то же время избавляясь от накидной гайки гибкого вала привода спидометра с помощью плоскогубцев.5. Отсоедините провода, вытащив две прокладки.После установления места, где реле поворачивается на Ниву, отвинтите гайку до «10», кстати, отсоедините 3 провода от «земли» от шпильки. Потяните устройство к себе, а затем, слегка размахивая, вытащите башмак. Замените выключатель на новый, как показано на фотографии.
Процесс сборки выполняется в обратном порядке. Критерием работоспособности является ритмичное мигание сигналов после активации рычага переключения передач или кнопки будильника. Небольшое отклонение скорости работы от конвейера 2121 считается приемлемым.
Где Находится Реле Поворотов На Ниве
Шевроле Нива: предохранители и блок релеКаждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения. Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле. Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.
Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей. Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока. Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.Местонахождение блока реле и предохранителей
Предохранители и реле располагаются на одном блоке в авто Нива Шевроле. Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью. Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.
Схема блока и описание реле
Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.
Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.
Замена реле поворотников ваз 21213 часть 1
Ваз 21213 не работают поворотники
ваз 21213 не работают поворотники.
Защитные элементы
Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.Возможен и такой вариант монтажного блокаБлок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:
Обнаружение неисправности предохранителей
Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя. Исправный элемент тестер начнет пищать, а неисправный будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока. Спасибо за внимание, удачи.
Вам все еще кажется что диагностика авто это сложно?
Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:
И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.
