Всем привет!

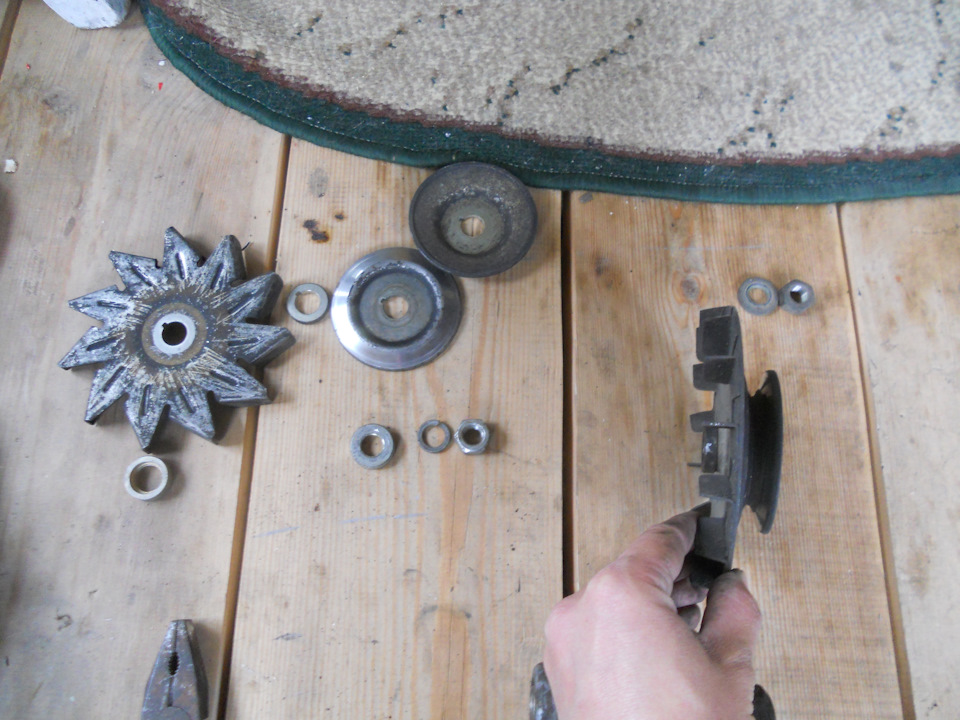

Достался мне по случаю неисправный генератор с инжекторной семерки, и решил я его вживить на свою Ниву. Ремонт генератора не занял много времени, разобрав его обнаружил сгоревший диод. При сборке отмыл все детали, прозвонил ротор и статор в подшипниках обновил смазку.

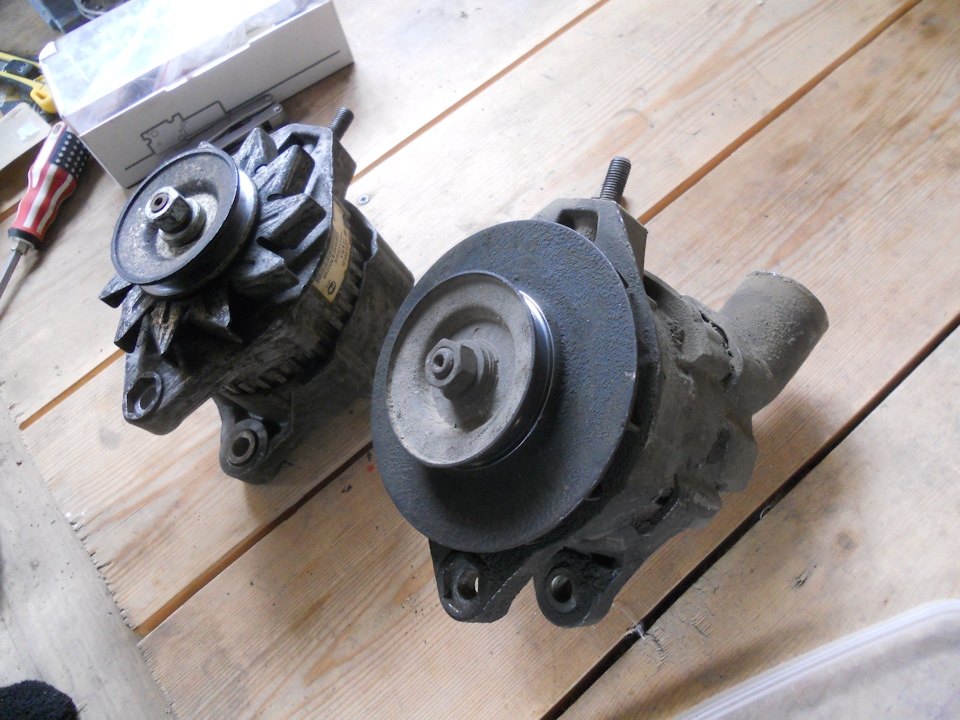

Сняв штатный генератор с авто увидел следующие отличия:

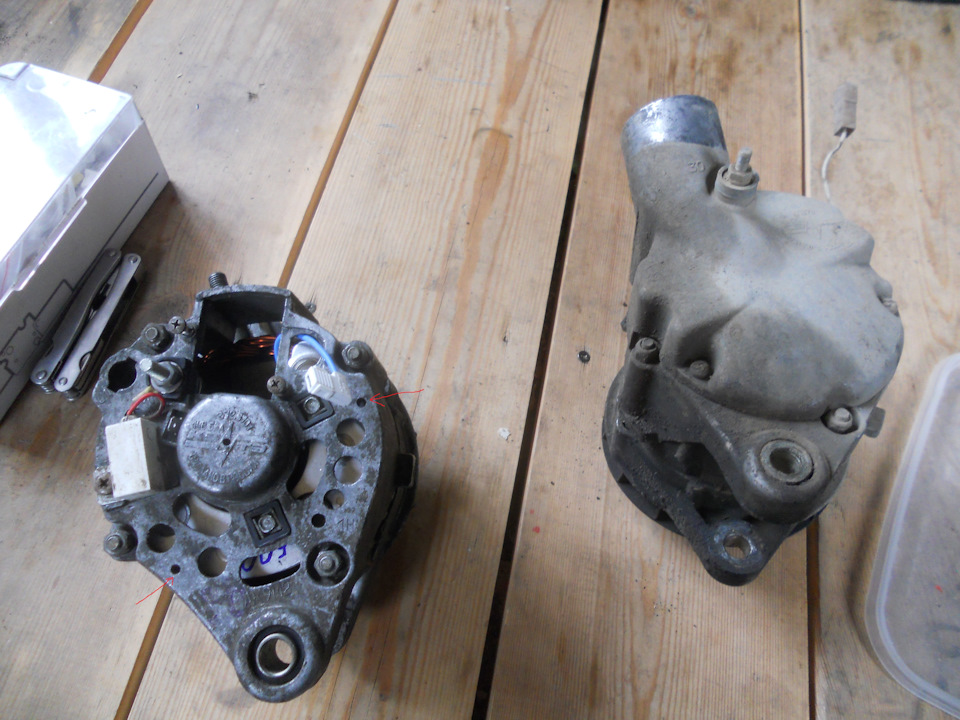

наличие задней крышки для забора воздуха и как следствие отсутствие резьбы для ее крепления (показал стрелками) в задней крышке.

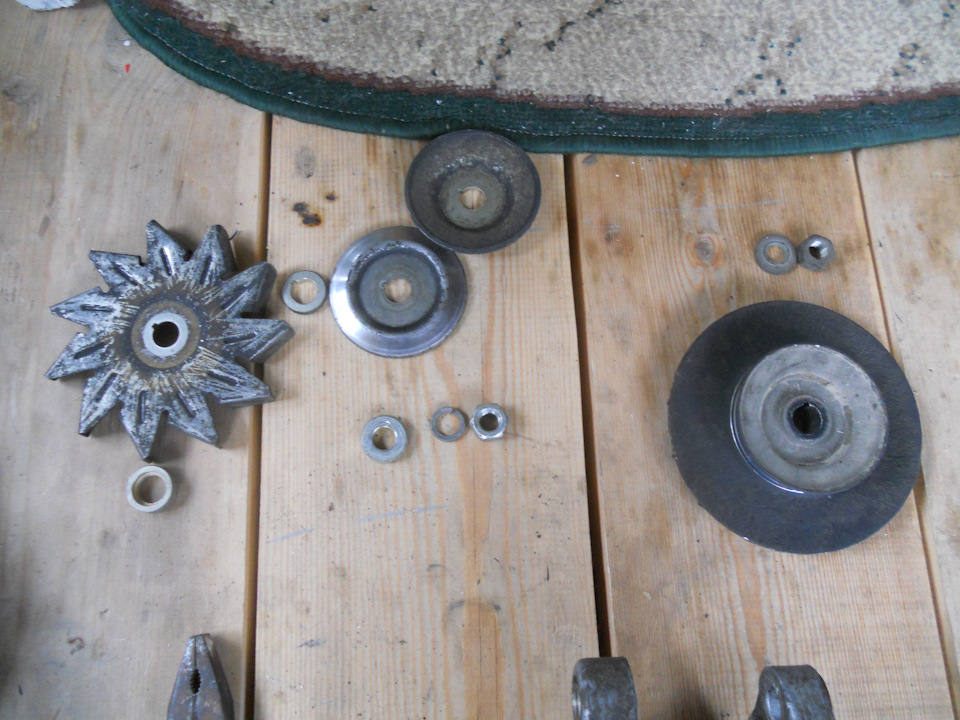

Снял обе что бы поменять местами, встали идеально. Только вот родная представляет собой единую деталь, а вот семерочная просто какой-то конструктор ЛЕГО

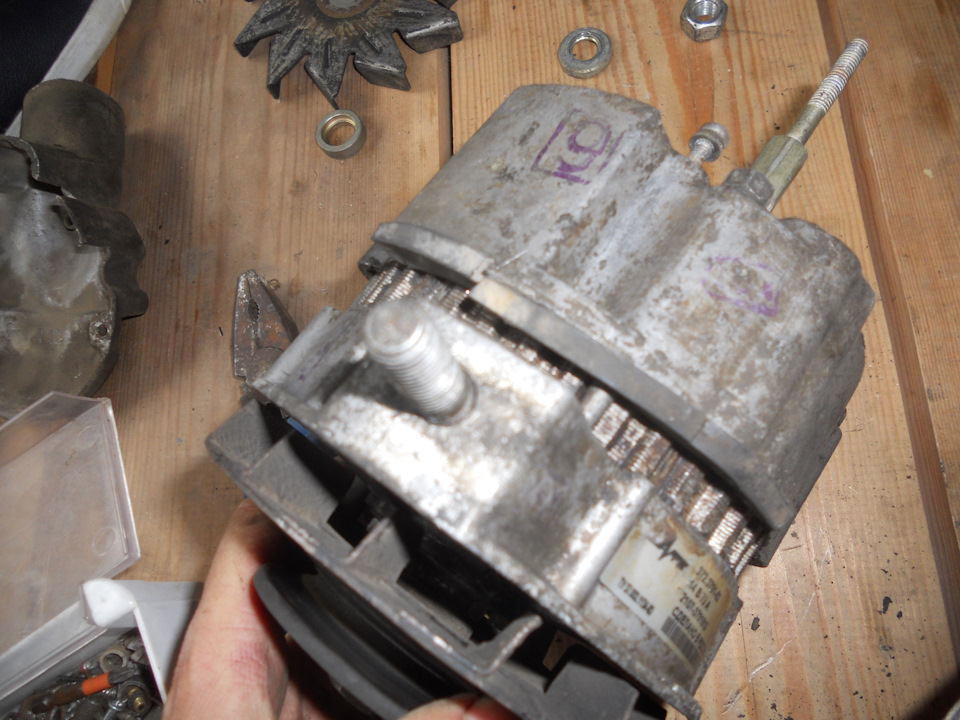

Чтобы нарезать резьбу пришлось наколхозить, так как не было метчика. Изготовил из подходящего болта.
Получилось, но не очень хорошо.
Так же установил резиновые заглушки со штатного генератора.

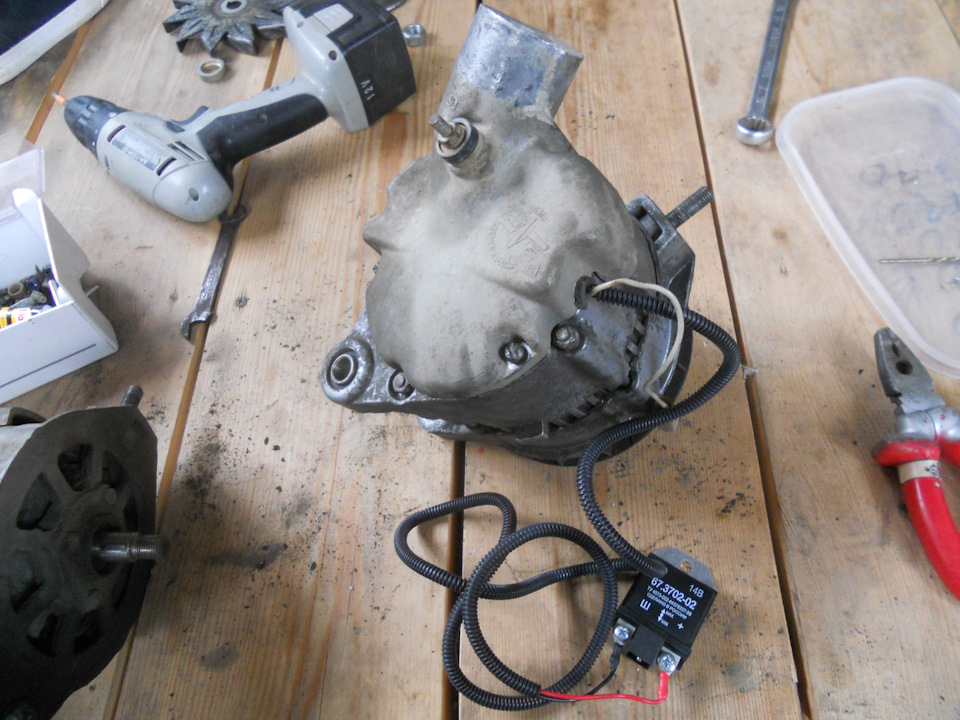

Ну и на конец то поставил трехуровневый регулятор напряжения ЗАО «Энергомаш» г. Калуга.
После установил все на Ниву. При первом пуске лампочка осталась гореть, вот думаю блин неудача так неудача. А нет все обошлось просто реле не прикрутил к массе, а бросил так поторопившись запускать мотор.
На этом все. Всем удачи на дорогах!
Комментарии 5
Доброго дня! Генератор размерами такой же как родной? Встал на штатное место нормально? Как показал себя в процессе эксплуатации?
Приветствую! Генератор с инжекторной 2107 и отличается только внутренней обмоткой статора и якоря, в остальном идентичен Нивовскому. В процессе эксплуатации особенностей не увидел. Но думаю мощность электропотребления можно увеличить, немного.
Спасибо.У меня просто дилемма- взять КЗАТЭ на 73А или Старвольт на 100. Но Старвольт не очень хвалят.
Старвольт на100 наверняка с переделай надо будет ставить.
Можно ли поменять генератор на более мощный?
Рег.: 31.01.2015
Сообщений: 645
Откуда: ufa
Возраст: 60
Авто: fora 99
Рег.: 10.10.2012
Тем / Сообщений: 37 / 4388
Откуда: Москва
Возраст: 57
Авто: 213100М 2011г Е-газ
Менять генератор приходится не только при его неисправности. Иногда, после установки дополнительного электрооборудования силы тока штатного генератора может не хватать, поэтому ему ищут более мощную замену. Выясним, какой генератор под моноклиновый ремень для Нивы 4х4 лучше выбрать.
Модель генератора, установленная на внедорожнике, зависит от года выпуска машины и двигателя.Подбор генератора производить по характеристикам и каталожным номерам, указанных в таблице:
КЗАТЭ! 9412.3701! 1120! 80А
КЗАТЭ! 9412.3701-03! 1540! 110А
ELDIX! ELD-A-21214-14V-90A! 1400! 100А
ELDIX! ELD-A-21214-14V-135A! 1850! 135А
ПРАМО! 5142.3771! 1120! 80А
ПРАМО! 5142.3771-10! 1400! 100А
СтартВОЛЬТ! LG 01214! 1970! 135 А
Имя: Alex
Рег.: 04.01.2018
Сообщений: 754
Откуда: Саратов
Возраст: 45
Авто: 2131 2009
Имя: Алексей
Рег.: 05.03.2012
Сообщений: 487
Откуда: Ярославль
Возраст: 33
Авто: Нива 21214, 2007 г.р
Пользуюсь элдиксом 135А и стартвольтом 135А
Ни к тому, ни к другому претензий нет.
Периодически делаю рокировку для отмывки от гумна и прочей нечисти.
В постоянном режиме катаюсь на стартвольте (элдикс в запасе, в гараже на полке лежит), работает он у меня с уменьшенным шкивом. Уже лет пять пашет и всё ему хорошо, только один раз подкову менял и стёртые щётки на РР перепаивал. Все запчасти к нему в открытом доступе, плюс под заказ легко находятся. Сейчас взамен обычного трёхуровневого регулятора воткнул в него трёхуровневый РН с повышенным напряжением (верхняя планка 15,2, но выдаёт до 15,4), очень удобно стало дохлые АКБ оживлять и машины прикуривать.
У элдикса с запчастями посложнее, но доставляемы. С трёхуровневыми дружит плохо, но для него свои модные регуляторы и подковы есть.
Не вижу никакого смысла менять генератор на карбюраторе, при выходе из строя, на такое же низкоточное фуфло. Движки одинаковые, кронштейны стоят три копейки. Если ставить, то лучше сразу с запасом, хотя бы потом страданий не будет, вытянет или не вытянет.
Мои друганы вытягивали и держали напряжение не ниже 13,8 с одновременно включенными: обогревом зеркал, заднего стекла, лобового стекла (самый главный жрун), три усилителя на громкости «слышно в соседнем районе». Фары не учитываю, т.к. светодиоды по кругу.
Лада 4×4 3D Vivat Off Road › Бортжурнал › Установка генератор от зубилы на Классику(2121)
Сегодня решил поставить старый свой генератор Г-221 и заменить и заменить реле зарядки на новое.=(Сцуко не помогло.Всетаки ген умир, может после долгих затоплений ему пришол ппц(из корпуса тина торчит везде+))Остался у меня зана от зубилы что на 55 ампер кторый я поставил и все работает но лампочка не тухнит.Тк как его правельно поставить некто из знакомых незнает то пришлось обратить к лучшему другу тюнера-ГУГЛУ=)И нашол статейку тов. под ником КОСМОС как переделать под 55 амперник, 80 и 105ник. Завтра поеду ставить. Читаем.Может кому понадобиться
Предлагаю Вашему вниманию статью посвященную ентому делу. В будущем, я надеюсь, она разрастется также до замены на 80-ку и 105-ку. Короче, читайте и критикуйте:
Идея замены генератора на шестерке стара, как мир потому, что родного 42-амперного
Г-221 всем, кто ставит на свою машину больше энергопотребителей, чем слабенькую китайскую магнитолу, уже не хватает. Да и тех, кто не ставит, наверняка, раздражает тусклый ближний свет фар на холостом ходу и плохой заряд аккумулятора.
Идея написания данной статьй появилась у меня после того, как мне нахаляву перепал 55-амперный генератор. Я залез в интернет, чтобы посмотреть про его подключение, но толкового так ничего и не нашел- либо все писали что-то типа «ткни то туда и забей на то-то», либо профессиональные автоэлектрики дискуссировали используя свои термины и обсуждая друг с другом данную идею так, что простому смертному было мало чего понятно в ходе их беседы.
Поэтому я и задался идеей написания понятной статьй, которая позволит проделать, в принципе, нехитрую процедуры замены генератора простому смертному, не имеющему каких-либо особых познаний в автоэлектрике, но знающему, что такое генератор и дружащему с руками. Итак, начнем:
Альтернатив у родного генератора много, поскольку генератор при должных навыках, средствах и желании можно поставить любой. Я рассматриваю в данной статье только «бюджетные» ВАЗовские генераторы от других моделей, поскольку:
а) Они наиболее дешевы.
б) Они наиболее распространены, соответственно у Вас не возникнет проблем с их заменой, поиском комплектующих для их ремонта и поисками их самих.
в) Их проще заменить- вам не придется искать или изготавливать всякие специфические крепления и глобально переделывать электрику.
С характеристиками ВАЗовских генераторов, Вы можете ознакомиться из приведенных далее диаграмм:
42А:
Как Вы видите, в теории, даже, казалось-бы ненамного более мощный 47-амперный генератор Г222 от семейства ВАЗ-2105 уже значительно лучше родного. Хотя, на практике, я особой разницы между ним и 42-м не ощущаю. По креплению и подключению-же, он полностью соответствует 42-амперному Г-221. Так что, в общем и целом, эту модель я-бы причислил к разряду «Поставь, если есть», а, поскольку она кардинально от 42-го генератора не отличается, предлагаю разговор о ней завершить и поговорить с Вами о более совершенных моделях.
55-амперного генератора будет вполне достаточно человеку, который пользуется обычным электрооборудованием автомобиля. Его-бы я назвал заменой Г-221, т.е. именно таким должен быть штатный генератор на ВАЗ-2106. Не больше, не меньше. Да, он заметно лучше Г221, но ничего особо экстраординарного от него не ждите. Это не 80-амперный генератор, поэтому, если вы любите использовать много доп оборудования, я-бы не советовал Вам его ставить и обратить внимание на более совершенные модели. Хотя, для сочетания «Магнитола+ противотуманки», его вполне достаточно. От более совершенных моделей 55-й генератор выгодно отличает простота установки, о которой мы сейчас с Вами поговорим:
По креплению 55-й генератор от ВАЗ-2108 ничем не отличается от родного г-221, так что здесь проблем у Вас возникнуть не должно- снимаете старый 42-ой и устанавливаете новый, не забыв перед этим снять клему с аккумулятора и подтянуть ремень после установки.
Проблемы начинаются с подключением- как Вы видите из рисунка, родному генератору идут 4 провода- 2 на шпильку и 2 втыкаются отдельно, а на 55-м провод втыкается уже один. Это объясняется встроренным в генератор реле напряжения. Поэтому, черный провод от реле напряжения (В) надо заизолировать за ненадобностью. 2 провода со шпильки А надо подключить к шпильке 1, и оставшийся желтый провод Б воткнуть на штекер 2.
В результате у Вас должна получиться вот такая картина (для наглядности резиновый
изоляционный колпачок снят):
В принципе, после этих манипуляций, генератор уже будет работать, только лампочка разряда будет гореть когда аккумулятор будет заряжаться, а не при разряде, поэтому:
Следующий этап — снимаем провода с реле напряжения (шоколадки) и изолируем их.
Меняем родное реле заряда РС-702 (я держу его руками) на обычное силовое реле РС-527 или его аналог (обведено). Подключаем также, как было подключено старое, т.е. контакт 85 к 85, 86 к 86, и.т.д.
Все, одеваем клему, подтягиваем и проверяем ремень и наслаждаемся нормальным зарядом аккумулятора. Кстати, пусть Вас не смущает лампочка, загорающаяся, при заводе или когда обороты совсем низкие. Это нормально, тоже самое происходит и на семействе 2108.
З.Ы. Снимать неиспользуемые реле напряжения и проводку я Вам не советую, как и выкидывать 702-ю релешку- так, случись что с этим генератором, Вы сможете быстро поставить потрепанный 42-й, как времянку 😉
Об установке 80 и 105-х генераторов будет написано позже, как говорится, в следующих сериях.
Огромное спасибо
kostetу за халявно подаренный генератор и фотографии и
leonу за то, что я не чувствую себя одиноким маньяком в этом мире 🙂
Хватов Иван «КОСМОС», Автоклуб ВАЗ-2106.
При использовании текста данной статьй указывать ссылку и автора обязательно.
ps
Если ставить от зубилы, то это 55А. Из переделок-поменять реле.
Если ставить от Нивы214, то это 80А. Из переделок- поменять кронштейн крепления к движку, регкулировочную планку и реле.
Если ставить от десятки (80-105А), то ко всем вышеперечисленным действиям с Нивовским, добавляется замена шкива.
Генератор надо выбиорать исходя из того, чего ты хочешь в результате поиметь. Если планируешь кучу электрики- бери 105-й. Если ничего, кроме магнитофона и противотуманок ставить не будешь, бери 55-ку и не парься.
Про зубильный генератор могу сказать одно- покупать новый за деньги дабы получить прирост к заряду я-бы не стал. Только если накроется старый 42-й (его-бы я вообще никогда не стал-бы покупать 🙂 ).
Короче, итожу свои мысли:
1. 42-й генератор брать не надо. Только если нахаляву 🙂
2. 55-й генератор есть замена 42-го для обычного чувака, который особо извращаться с электрикой не будет. Его нужно покупать, если полетел 42-й заместо 42-го, ибо см п.1. Тратиться спецом на него нет смысла, ибо прирост от него не такой уж и большой, а генераторы нынче дорогие.
3. 80-й генератор надо брать если ты любишь использовать доп. оборудование. В любом случае.
4. 105-й генератор лучше 80-го, так что если не жалко денег, то можно купить его. Если электрики дофига, то его НУЖНО купить.
5. Если есть возможность поиметь генератор нахаляву, то лучше его поиметь. Какой-бы он ни был.
НИВА КЛУБ
International Niva Club
Какой поставить генератор? Нештатный генератор.
Какой поставить генератор? Нештатный генератор.
Сообщение Vsevolod » 24 июн 2010, 09:41
Re: Опять генератор!
Сообщение Зоркий сокол » 24 июн 2010, 09:43
А что он у тебя не выдерживает? Может «дело не в бобине?»
Re: Опять генератор!
Сообщение Vsevolod » 24 июн 2010, 09:49
Re: Опять генератор!
Сообщение Vsevolod » 24 июн 2010, 09:53
Re: Опять генератор!
Сообщение Зоркий сокол » 24 июн 2010, 10:13
Re: Опять генератор!
Сообщение Антоха » 24 июн 2010, 10:31
Re: Опять генератор!
Сообщение Vsevolod » 24 июн 2010, 12:12
Re: Опять генератор!
Сообщение nick2121 » 24 июн 2010, 12:20
На потребителей типа лебёдки и даже достаточно мощного компрессора бросаем отдельную проводку, опять же прямо от аккумулятора. Сечение провода подбираем согласно мощности потребителей (т.е. току).
Re: Опять генератор!
Сообщение Vsevolod » 24 июн 2010, 17:45
Re: Какой поставить генератор? Нештатный генератор.
Сообщение nick2121 » 24 июн 2010, 18:20
Re: Какой поставить генератор? Нештатный генератор.
Сообщение Sokolov » 08 сен 2010, 14:44
Re: Какой поставить генератор? Нештатный генератор.
Сообщение Иван-33 » 13 ноя 2010, 19:45
Re: Какой поставить генератор? Нештатный генератор.
Сообщение Цеглов » 25 ноя 2010, 22:54
Re: Какой поставить генератор? Нештатный генератор.
Сообщение bambr » 25 ноя 2010, 23:16
Цеглов

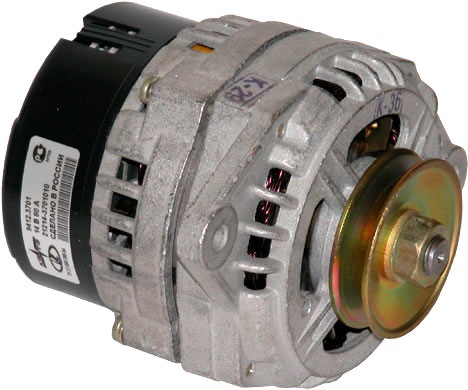

На двигателе ВАЗ-21213 устанавливается генератор типа 371.3701, на двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.
Техническая характеристика генератора 371.3701
Техническая характеристика генератора 9412.3701
Лада 2107 Lady in Red › Бортжурнал › Генератор от Нивы на классику
Здраствуйте. Кто читает мой БЖ тот в курсе что мой генератор перестал давать зарядку. Ремонтировать его не было смысла (Лопнуло ухо крепления, шумели подшипники, шкив имел биение и обмотка возбуждения в обрыве) да и пора ему уже было на пенсию. Сначала думал взять генератор от инжевой семёры на 73 ампера, но увидев генератор от нивы 21214 на 80А решил брать именно его. Из плюсов этого генератора то что можно заменить РН и диодный мост без снятия генератора, а также что у него 2 крыльчатки охлаждения и они встроены, что несомненно повышает эффективность и снижает нагрузку на подшипники.
По установке всё как у всех.
Покупаем:
1. Генератор)))
2. Кронштейн генератора 21214
3. Болт крепления генератора от 2110
4. Натяжную планку генератора 21214
5. Болт натяжения генератора с гайкой (Опционально)

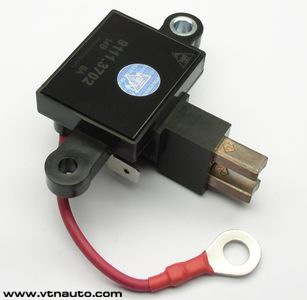

6. Также советую сразу заменить встроенный РН на РН фирмы ВТН (9111.3702) с ним напряжение на холостом 14.4в, при включении всех потребителей 14.2в, а также правильно работает термокомпенсация после прогрева.
Дальше снимаем старые кронштейны и натяжные планки, прикручиваем новые и цепляем генератор. Всё просто до невозможности.

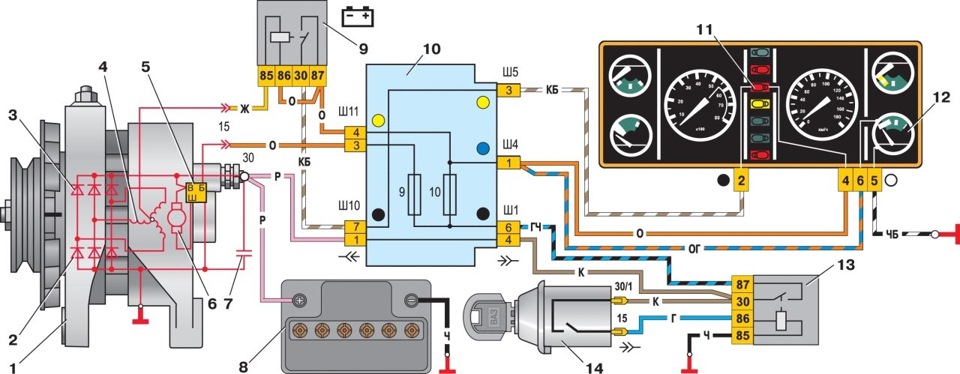

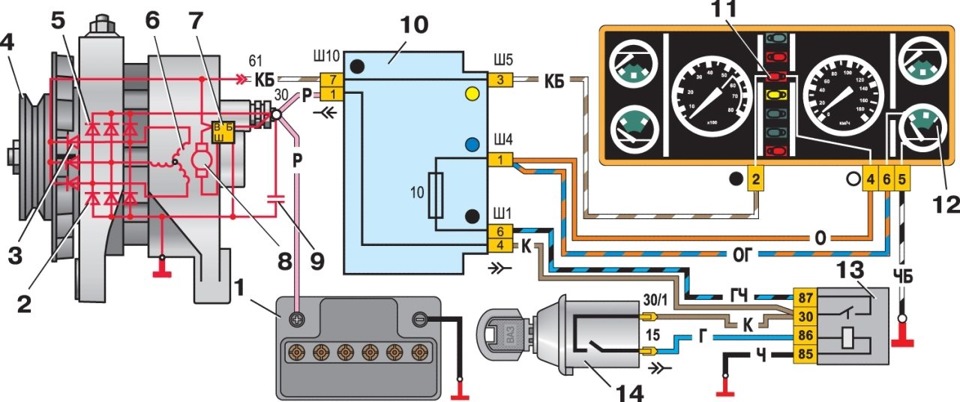

На подключении хочется остановиться подробнее. Так как в инете в основном описание установки на 2101-06 а вот на 2107 не встречал. Тут есть пару нюансов. На ваз 2107 есть две схемы подключения генератора. Первая для генератора Г222 с постоянным возбуждением и вторая для генератора 37.3701 с допдиодами и начальным возбуждением через контрольную лампу.

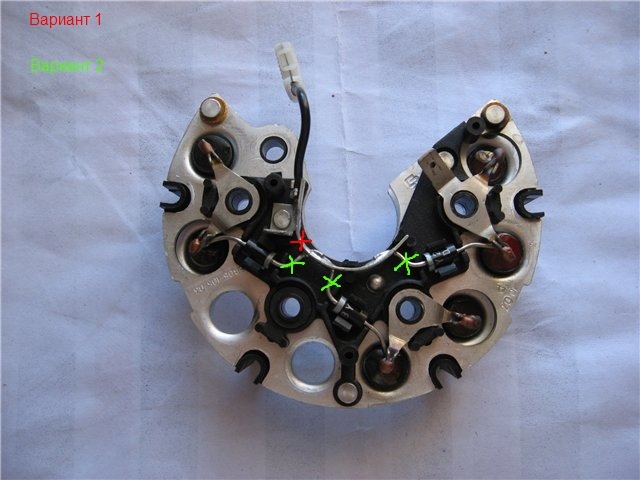

Если у вас схема с постоянным возбуждением то вам придётся откусить доп диоды в диодном мосту иначе машина не будет глохнуть. На картинке ниже изображены два варианта откусывания. После того как откусили доп диоды кидаем провод возбуждения на клему нового генератора и всё.
Если схема с возбуждением через контрольную лампу то ничего не делаем просто подключаем провод возбуждения на клему нового генератора.
А теперь самая мякотка))) Как было у меня. На машины с 1985 по 1989год не устанавливалось реле контрольной лампы, при постоянном возбуждении провод шёл от замка зажигания через предохранитель 9 на генератор, лампа контроля заряда при этом не работала никогда. Также была возможность подключения через лампу, но только для генераторов с допдиодами. В таком случае смотрим какой у вас тип возбуждения генератора. Если постоянный то откусываем диоды и цепляем провод на гену. Если через лампу то просто цепляем провод. В моём же случае возбуждение было постоянным но диоды откусывать я не хотел из-за ряда преимуществ о которых я напишу ниже. Поэтому пришлось сделать через контрольку. Для этого берём провод возбуждения генератора (Коричневый с белой полоской) вынимаем из жёлтой фишки блока предохранителей (Место 3) и переставляем в чёрную колодку место 7. Вуаля у нас теперь работает контрольная лампа заряда и генератор возбуждается от доп диодов. Преимущества этой схемы это во первых визуальный контроль проблем с зарядом, во вторых облегчённый пуск двигателя зимой из-за того что генератор не будет создавать лишнее сопротивление.
Надеюсь получилось понятно обьяснить. Если есть неясности, то спрашивайте.
И парочка фото уже установленного генератора
