УАЗ 31519 Wolf › Бортжурнал › Японский генератор 150А в УАЗ [УСТАНОВКА]

Приветствую УАЗоводы и не только!
Дошли собственно руки, поставить японскую гену на уазик. Более подробная инфа по гене ТУТ. В данном посте только установка и впечатление после такого апгрейда.
И так начнем, коротко и по делу:

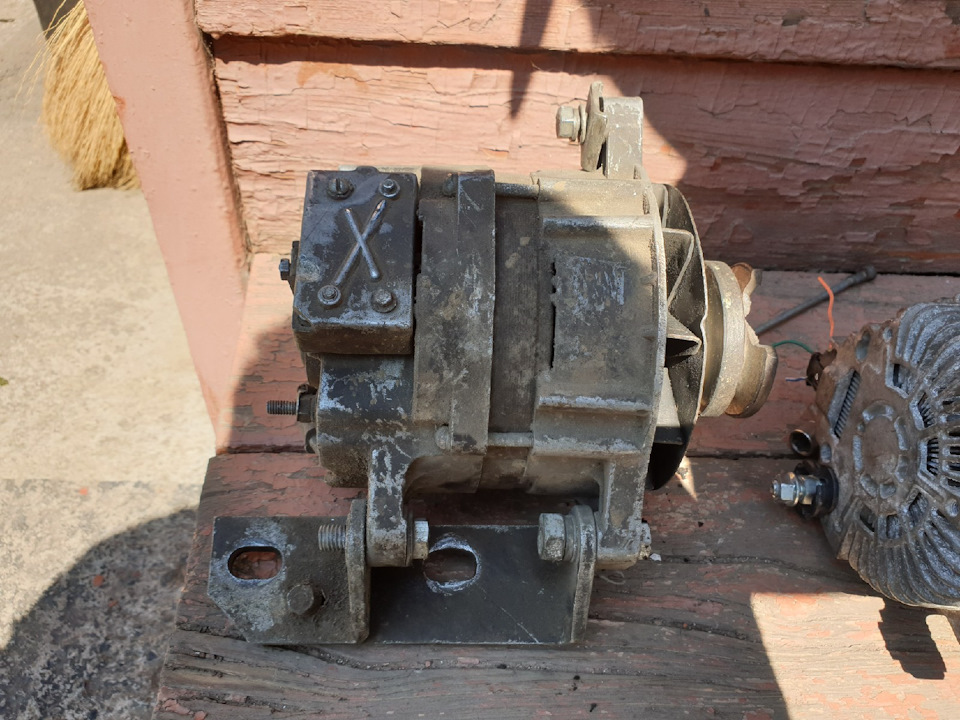

От старого гены нам понадобится только крепление к блоку, сам гена пойдет к праотцом, на переплавку)

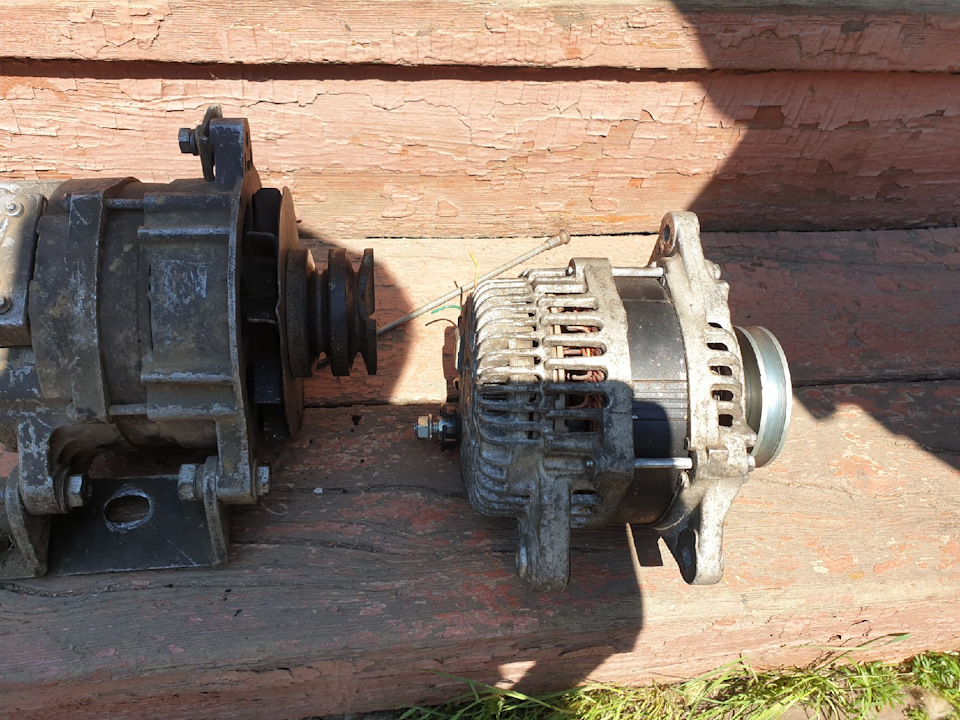

Берем японский генератор с Енота, и кубатурим как и что будем подключать.

1 способ Подключаем через + от замка зажигания, через лампу. У товарища Ruslan75rus подключено так, заряд на хх 14.7В Запись в БЖ

2 способ Подключаем к родному проводу обмотки возбуждения шедший к старому генератору.
Я пошел по второму способу. Напряжение заряда немного поменьше чем в 1 случае. Тут есть мысль что на уазике стоит где-то регулятор напряжения. На схемах он указан как блок РР или РН. Пока его не нашел.

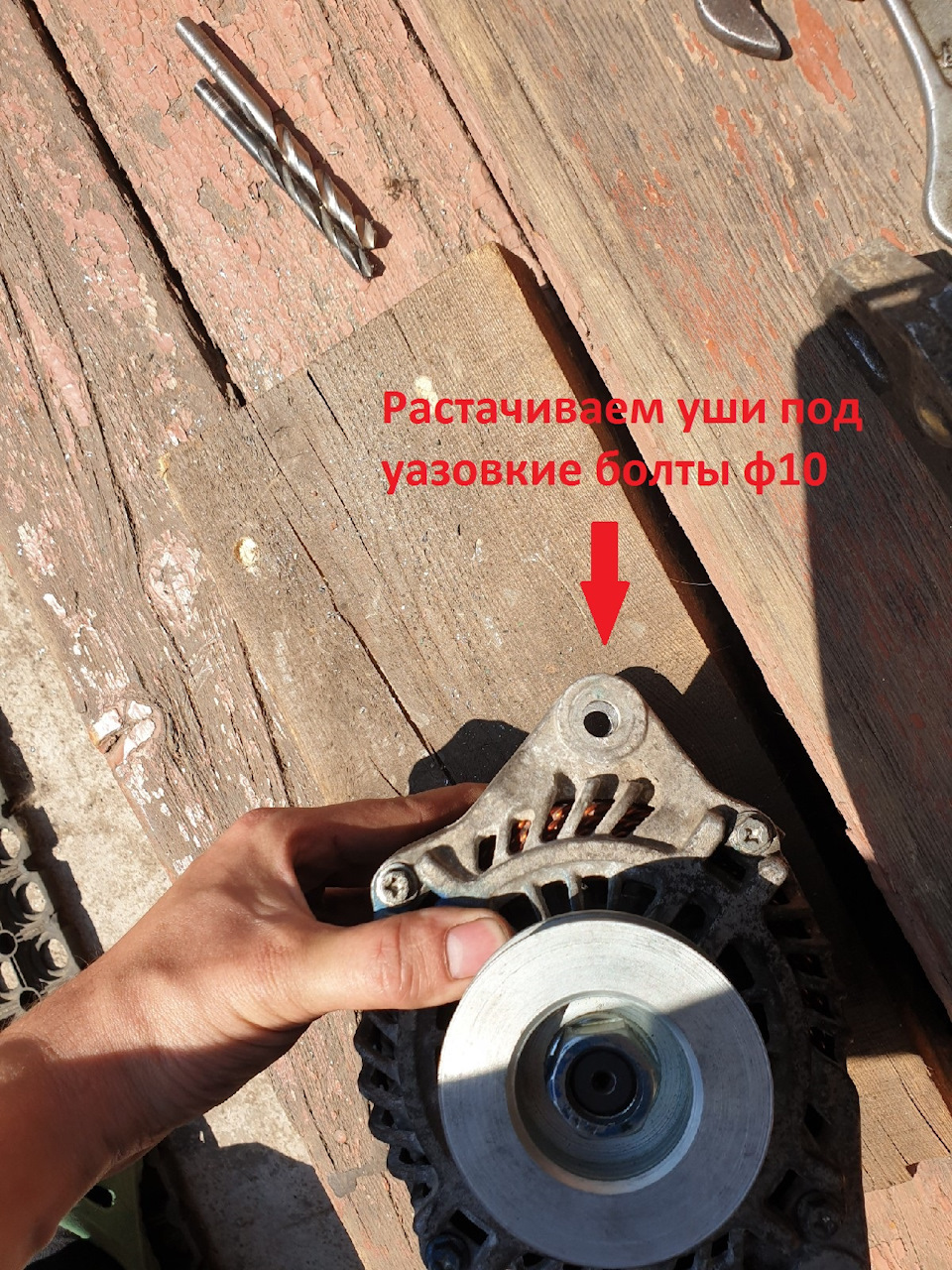

И так, чтобы поставить уазовское крепление генератора на японца, нужно рассверлить уши в новом генераторе под уазовский болт М10. В японце они идут под болт М8.

Шкив заранее подготовлен к японскому генератору. Донором послужил шкив от генератора БАТЭ. Точнули на нем только посадочное, диаметр шкива не уменьшали.

Далее переставляем крепление генератора на японца, регулируя его шайбами. Чтобы выставить соосность с помпой и шкивом коленвала.

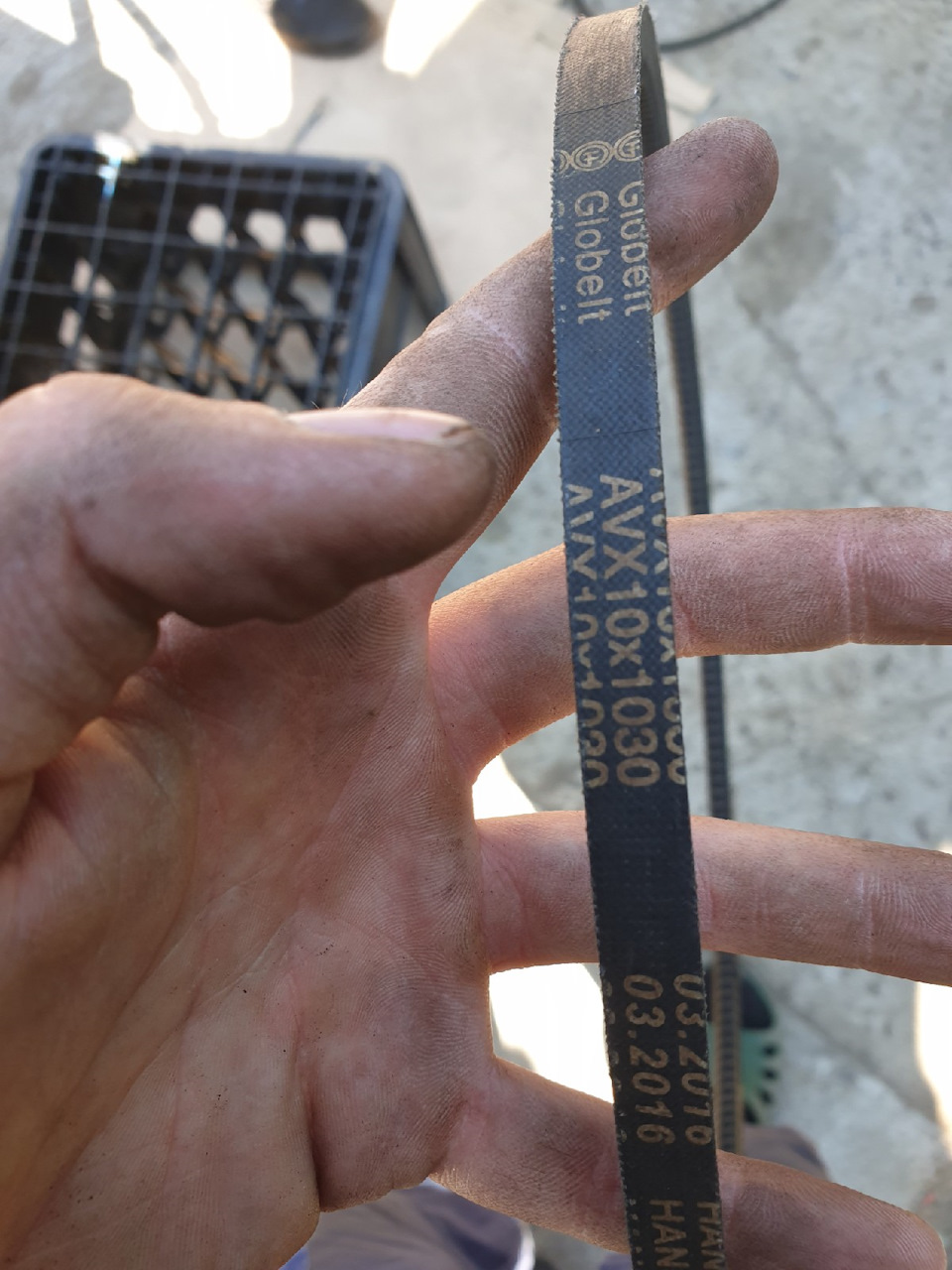

Ремень поставил 10х1030, который стоял ранее. Нотяжка в норме.

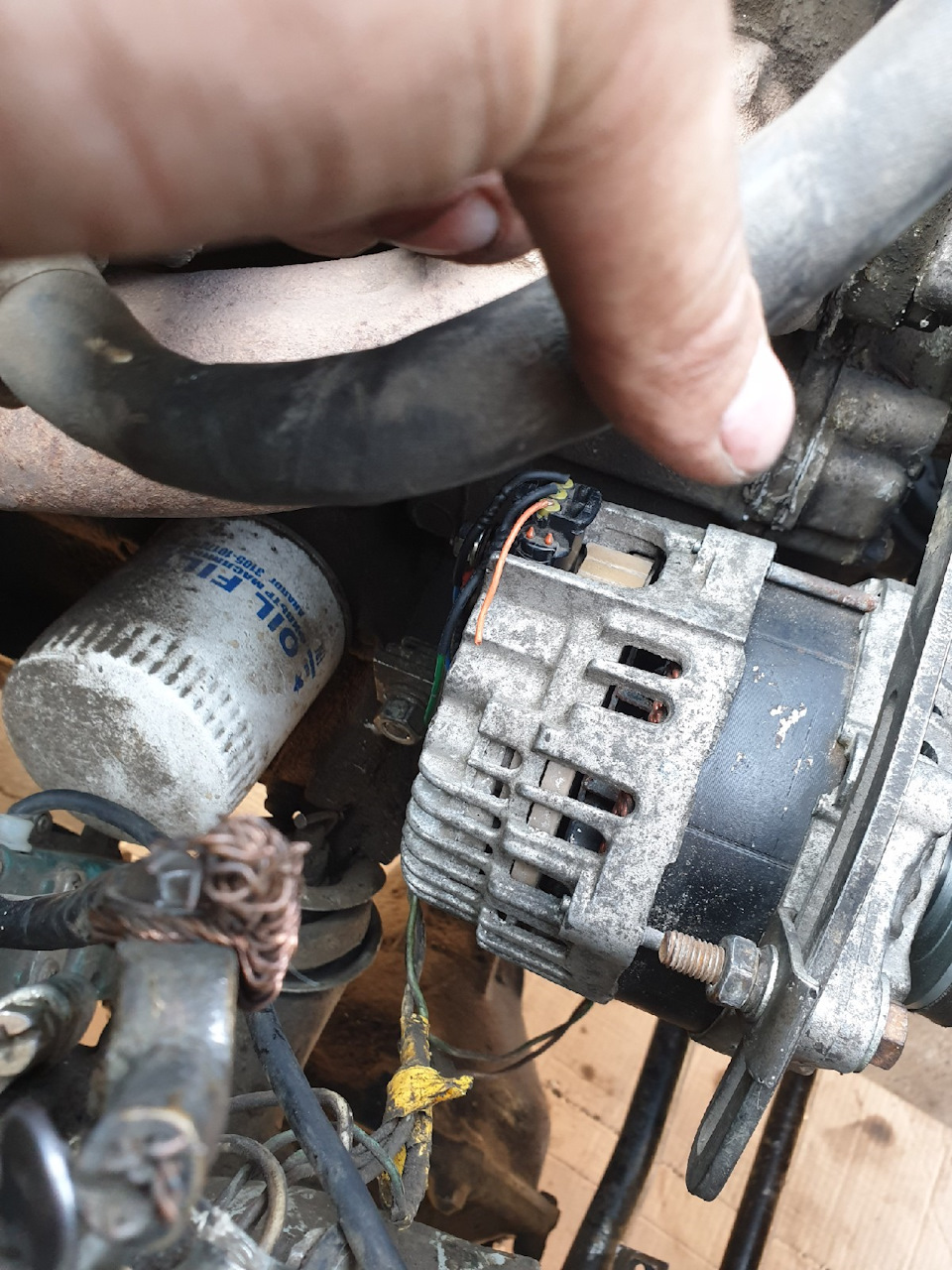

Единственный нюанс, который меня беспокоит, это то что пластиковая фишка расположилась под выпускным коллектором, есть опасение что оплавится, поэтому дополнительно на провода надел термоусадку. А сверху планирую заколхозить пластинку из асбеста.

Ну что, теперь самое ключевое. Что из этого всего получилось:

Запускаем двигатель, мотор работает на ХХ без доп. нагрузки.

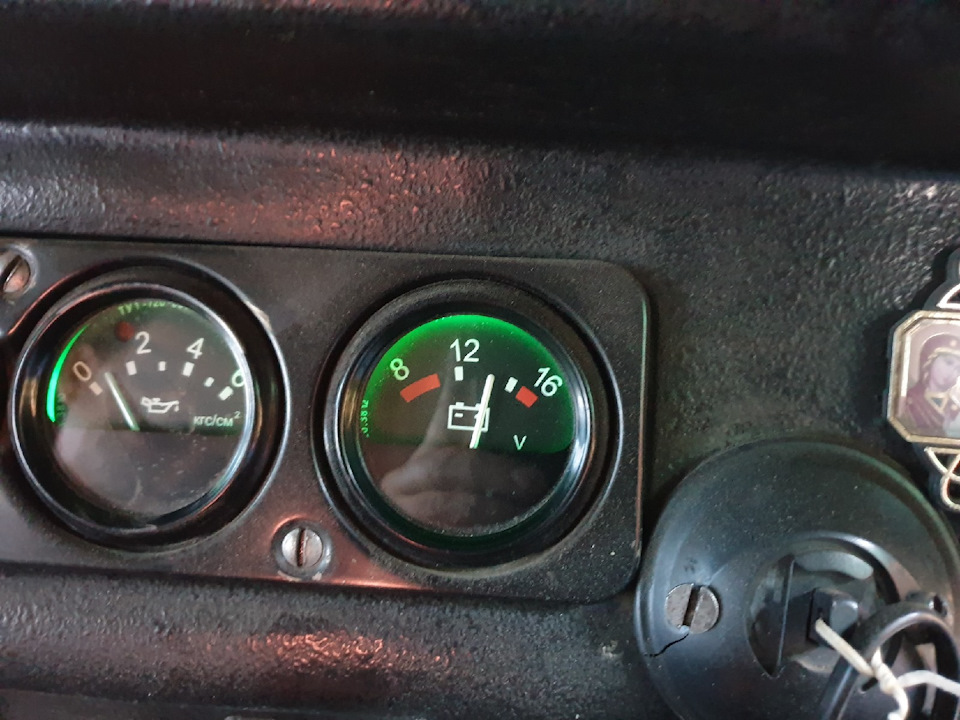

Далее включаем ближний свет (стоят галогенки в фарах):

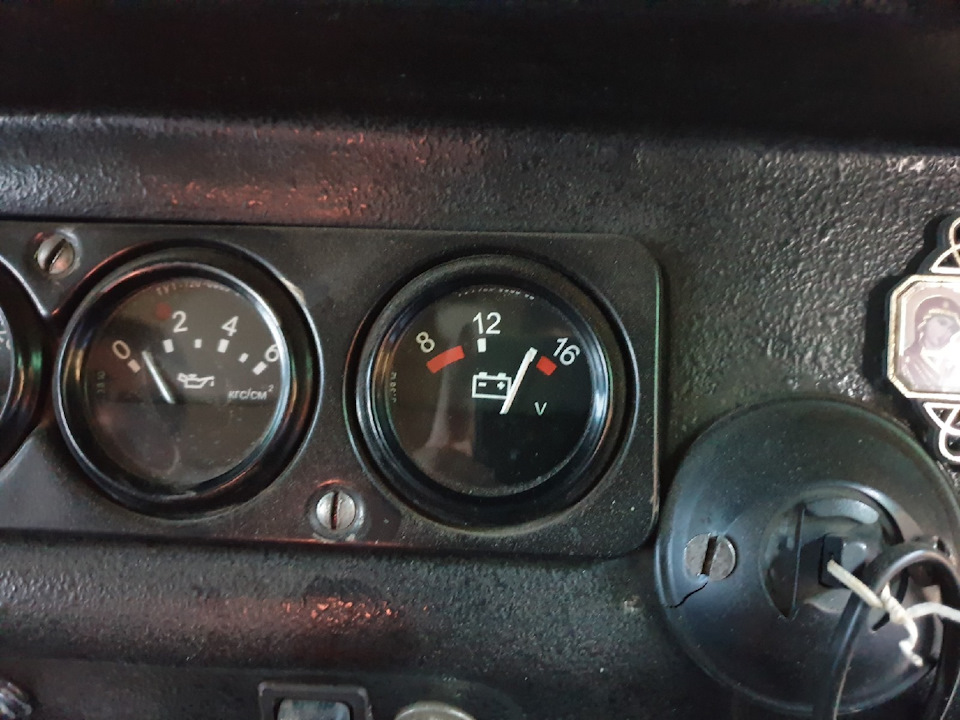

Ну и теперь врубаем дальний свет, 2 печки на максимальные обороты:

При включении всех потребителей, ДВС даже не шелохнулся, нет возрастающей нагрузки на него. Работает на холостых без напряга, ровненько. На родном же генераторе при включении всех потребителей, АКБ уходил в разряд, и обороты проседали у мотора. Приходилось вытягивать ручной газ. Либо сидеть подгазовывать педалькой.

Источник

Сообщества › УАЗоводы › Блог › Генератор на УАЗ

Комрады, подскажите какой генератор лучше поставить на УАЗ 469, Я имеб ввиду на сколько ампер брать? ЧТоб свет был хороший и все люстры светили)

Метки: генератор

Комментарии 15

Я б.у. купил за 2000р, ещё советский (100 А), а новый от 5500 до 6000р, дороговато.Если будешь в воду глубоко заезжать контакты все герметиком промаж, а то ржавеют сцуки, зарядка пропадает

Еще надо сначала гену найти и купить, да и движку я разобрал, может завтра уже заводить буду)

От пазика 100 ку ставь

ДА дуал я про пазик, хз, не много будет, акб не будет кипеть?

У меня же не кипит, реле зарядки шестёрошное стоит.Весь чемпионат кузбасса откатал, все в норме, только провода надо прикрыть азбестом, выпускной коллектор близко к генератору получяется стоит

Колектор да, близко получается

тем более, что 90 амперный — это бычковский. То есть продается везде, ставиться без переделок. единственное нужно чуть-чуть электросхему поменять, но это совсем мелочевка.

Спасибо за совет, буду думать теперь

Я в принципе так и думал, что мекньше 80 смысла нет брать)

90 амперный, в самый раз.

У мя 90А стоит. штатный. Для люстр и музыки хватает за глаза.

А у меня 40 амперный, как динамка велосипедовская))))

У меня стоял обычный москвичевский. Он по креплениям подходит, а выдает тока больше уазовского. И найти его можно на любой разборке. На холостом, с включенным светом он еще и зарядку аккумулятору давал.

Источник

УАЗ 31512 Рыжий ЛИС (RED FOX)🦊 › Бортжурнал › Бортжурнал N’’37 (Замена генератора на УАЗ 3151 двс УМЗ-417 )

Всем читателям, подписчикам, да и просто заглянувшим на страничку «Рыжего ЛИСа» доброго времени.
Время неумолимо летит вперёд, стареем мы, не щадят годы и наших верных, железных коней.
«Рыжий» 1993 года рождения, не молодой уже, а посему внимания требует к себе чаще чем молодёжь.
Железяки некоторые старше самой машинки. На замену напросился генератор, ребята он 1984 года рождения. 50 ампер верой и правдой служили явно не одному автолюбителю. Силёнки в нём ещё остались, но недозаряд АКБ, напрягать начал. Если честно ну не хотелось мне его ковырять, 35 лет в эксплуатации, это о чём-то наверное говорит.
Поэтому обтёр я его маленько, да и засунул в рундук, в качестве ЗИПа, при случае если вдруг, где-нибудь на дороге «крякнет» новодел, то старичок довезёт до дома.Факт.
Ну что, извлекаем старый согласно прописным инструкциям, дело не хитрое

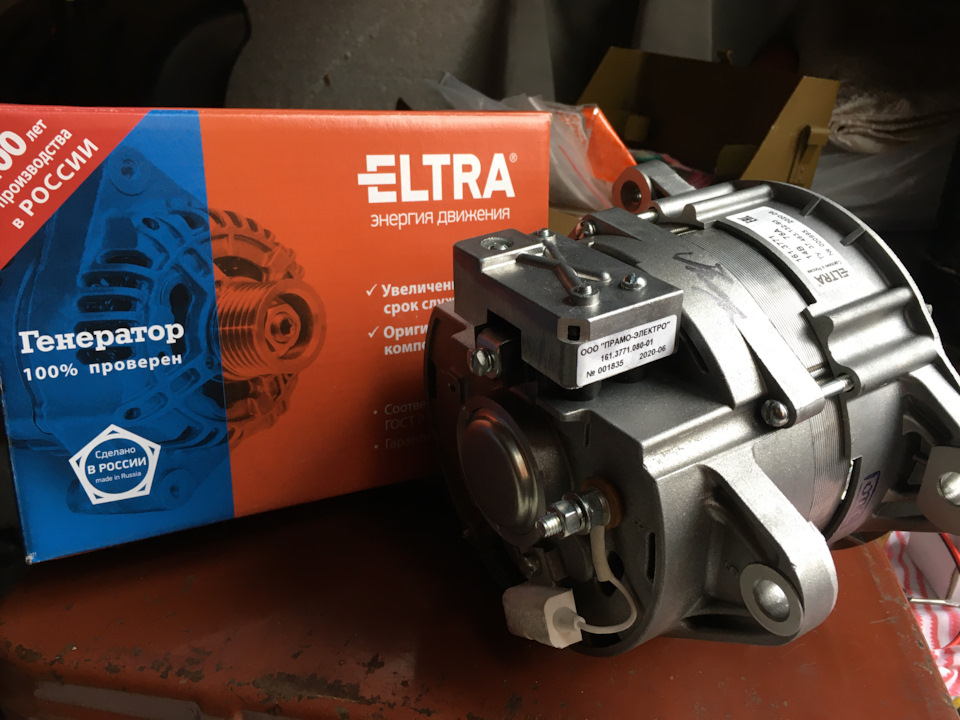

На его место внедряем новый, без внештатных ситуаций.

Генератор на 75ампер, мне, то есть машине хватает его с верхом. Все потребители в стоке, ну добавлена ещё одна печка и доп.помпа. Проблем нет. После запуска мотора, пока не нагреется, 14,5 в. При этом горит свет, печка дует.После основательного прогрева, заряд проседает, но даже на холостых при включенной печке, доп. помпе меньше — 14,2-14,3 не падает. Но одна особенность присутствует. Допустим включаешь всё, что можно включить. На момент напряжение проседает до 13,5-13,8 в. Но после перегазовки напряжение возрастает вновь до 14,2-14,3 и уже не опускается, хотя машина молотит на холостых и включены все те же потребители. В принципе меня всё устраивает. Только бы служил долго верой и правдой.

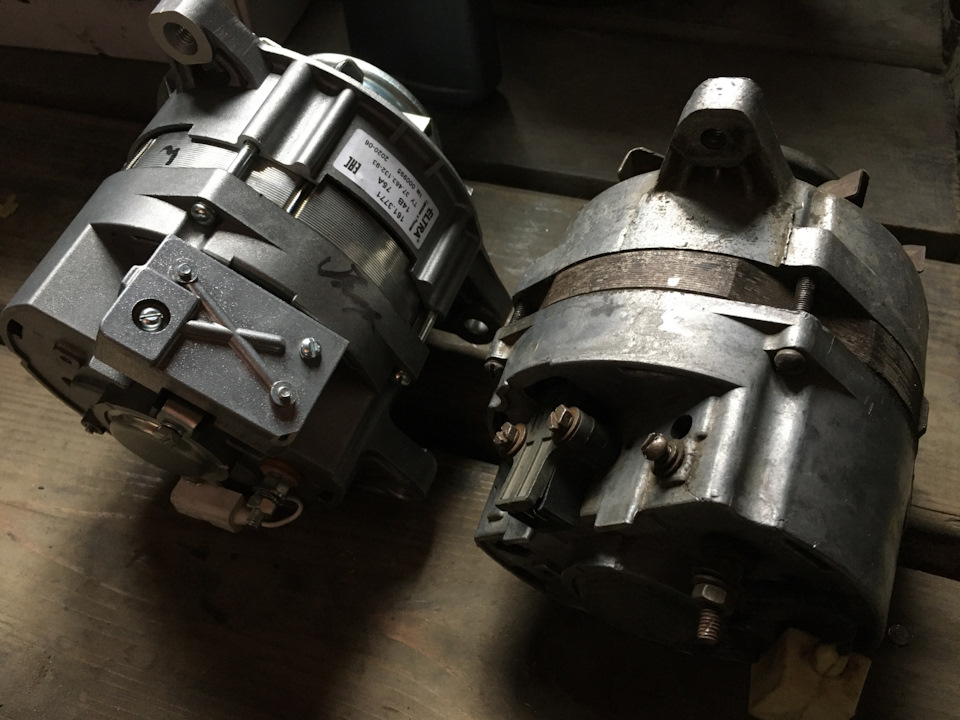

На старой модели и новой смещение площадок, новый удобнее. На старом щёточный узел прям под выпускным коллектором находился

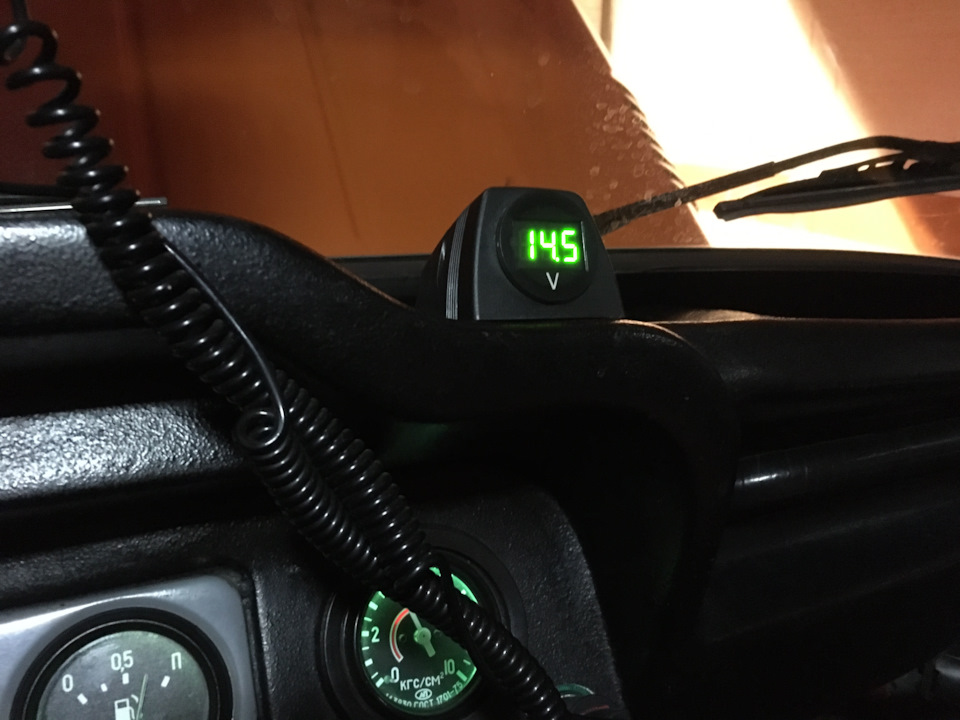

Показания электронного показометра от «Энергомаша» кстати прибор «добрый».
Советую.

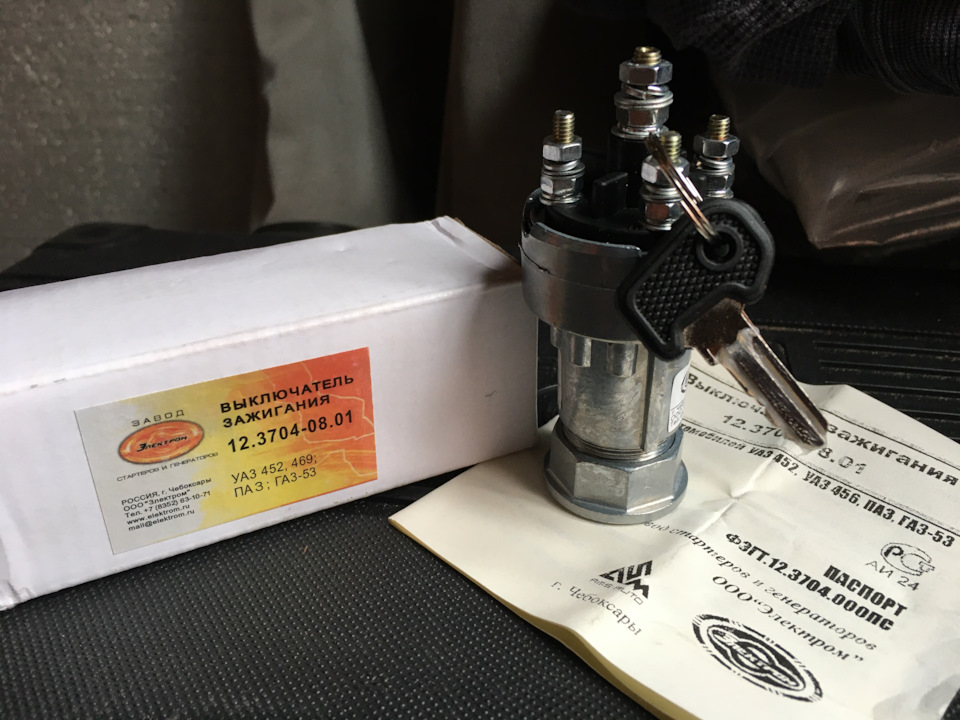

Ну по пути заменил замок зажигания

Ну вот вроде и всё на сегодня. Всем здоровья. А вообще иногда вместо ремонта

Источник

Генератор УАЗ 469

Автомобильный двигатель внутреннего сгорания УМЗ-417, устанавливаемый на УАЗ 469, комплектуется генератором постоянного тока Г250П2. Главная и единственная функция этого агрегата – преобразование механической энергии вращения коленчатого вала двигателя в электрическую энергию.

При движении транспортного средства все элементы электросети получают необходимое электричество только от работающего генератора. Это система зажигания, приборы освещения, коммутационное оборудование, бортовой компьютер, диагностическая система. От генератора также заряжается аккумуляторная батарея. Обычно для всех легковых автомобилей используются генераторы мощностью около 1 кВт.

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Генератор Г250П2

Технические характеристики генератора Г250П2

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

Схема подключения генератора УАЗ 469

Электрическая схема подключения генератора Г250П2:

Схема подключения генератора УАЗ 469 показана на рисунке вверху. Статор набран из отдельных пластин, соединенных в пакет, и имеет 36 пазов, в которых заложены трехфазные обмотки, соединенные в звезду. Ротор генератора состоит из обмотки возбуждения, намотанной на отдельную втулку.

К торцам втулки примыкают два клювообразных полюсных наконечника, образующих двенадцатиполюсную магнитную систему. Концы обмотки возбуждения припаяны к двум контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. В алюминиевой крышке со стороны контактных колец установлены выпрямительный блок и щеткодержатель.

Крышка со стороны привода также изготовлена из алюминия. В обеих крышках имеются вентиляционные окна и лапы для крепления на двигателе. Шкив и вентилятор устанавливаются на вал генератора на шпонке и закрепляются гайкой с пружинной шайбой. Схема подключения генератора УАЗ 469 старого образца приблизительно аналогичная нынешнему прибору. Схема сборки генератора Г250П2 изображена на рисунке внизу.

Ремень генератора

Приводом от коленчатого вала двигателя на шкив генераторной установки служит гибкая ременная передача. Ремень стандартного размера, он вставляется в ручьи шкивов на валу двигателя и на самом генераторе. Натяжение ремня осуществляется регулировкой кронштейна генератора на двигателе.

Генератор Г250П2 крепится на кронштейне к блоку двигателя УМЗ-417 с правой стороны. Приводится во вращение с помощью клиновидного ремня от шкива коленчатого вала. На УАЗ обычно ставится ремень генератора УАЗ 469, размер которого 1 275 мм. Модель ремня 6 РK 1275. Аббревиатура означает: 6 ручейков, РК – поликлиновой, длина 1 275 миллиметров. Это размер ремня генератора УАЗ 469 двигатель 417.

Принцип действия генератора Г250П2

Принцип действия генератора Г250П2 основан на явлении магнитной индукции. При пуске двигателя на обмотку ротора от аккумуляторной батареи подается ток, создающий магнитное поле возбуждения. При вращении ротора это магнитное поле пересекает проводники обмоток статора, в результате чего в обмотках статора индуцируется переменная электродвижущая сила.

Поскольку обмотки сдвинуты друг относительно друга, то и их ЭДС также сдвинуты на 120 градусов. Таким образом, на выходе обмоток статора при вращении ротора появляется трехфазный переменный ток. Но все потребители в автомобиле работают на постоянном токе. Чтобы его получить, в генератор встроен выпрямительный блок БПВ4-45, который содержит шесть диодов Д104-20 или Д104-20Х.

Подключение генератора УАЗ 469

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей. При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

Видео: Проблемы с генератором УАЗ 469 и пути их решения

Источник

Генератор УАЗ

Установка генератора 90 Амп УАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

Купил съемник для подшипников и шкив снят.

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь, устанавливаем и подключаем новый генератор.

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том, что мой старый генератор схематично выглядел так:

Новый от бычка на 90 А выглядит немного иначе:

Генератор на 90 А от Бычка

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

Я пользовался вот такой схемой для подключения:

Схема для подключения генератора с двухконтактным выводом от щеток

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.

Творите и создавайте!

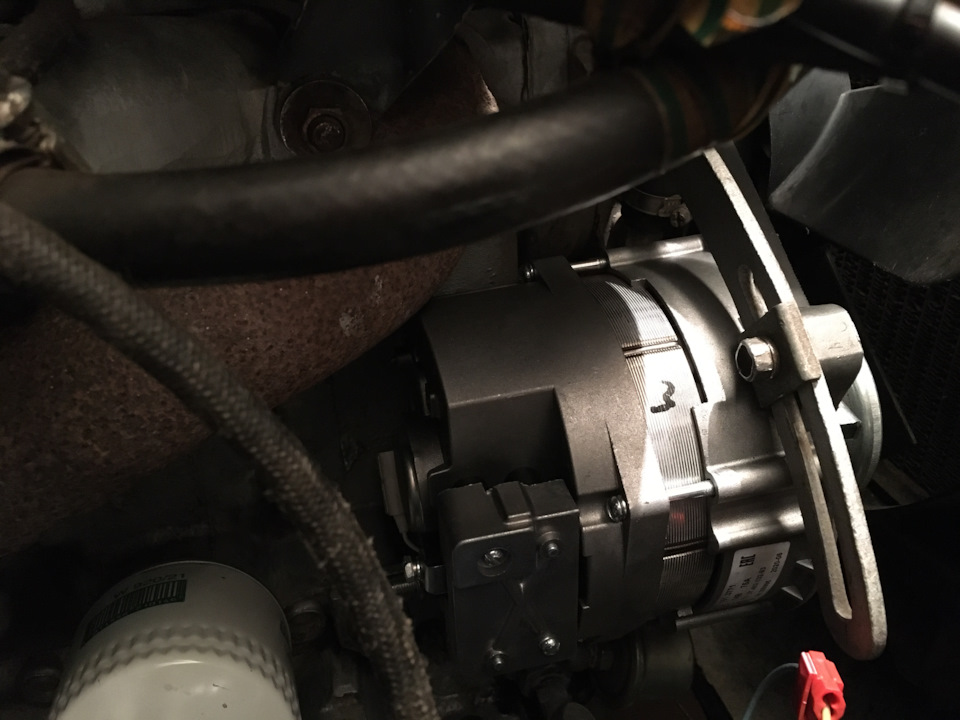

Новый гена на месте, осталось помыть подкапотное пространство

Как было — старый гена на месте

зазор нормальный — полет нормальный!

вот этот провод резался пополам и внедряли в него обычную лампочку

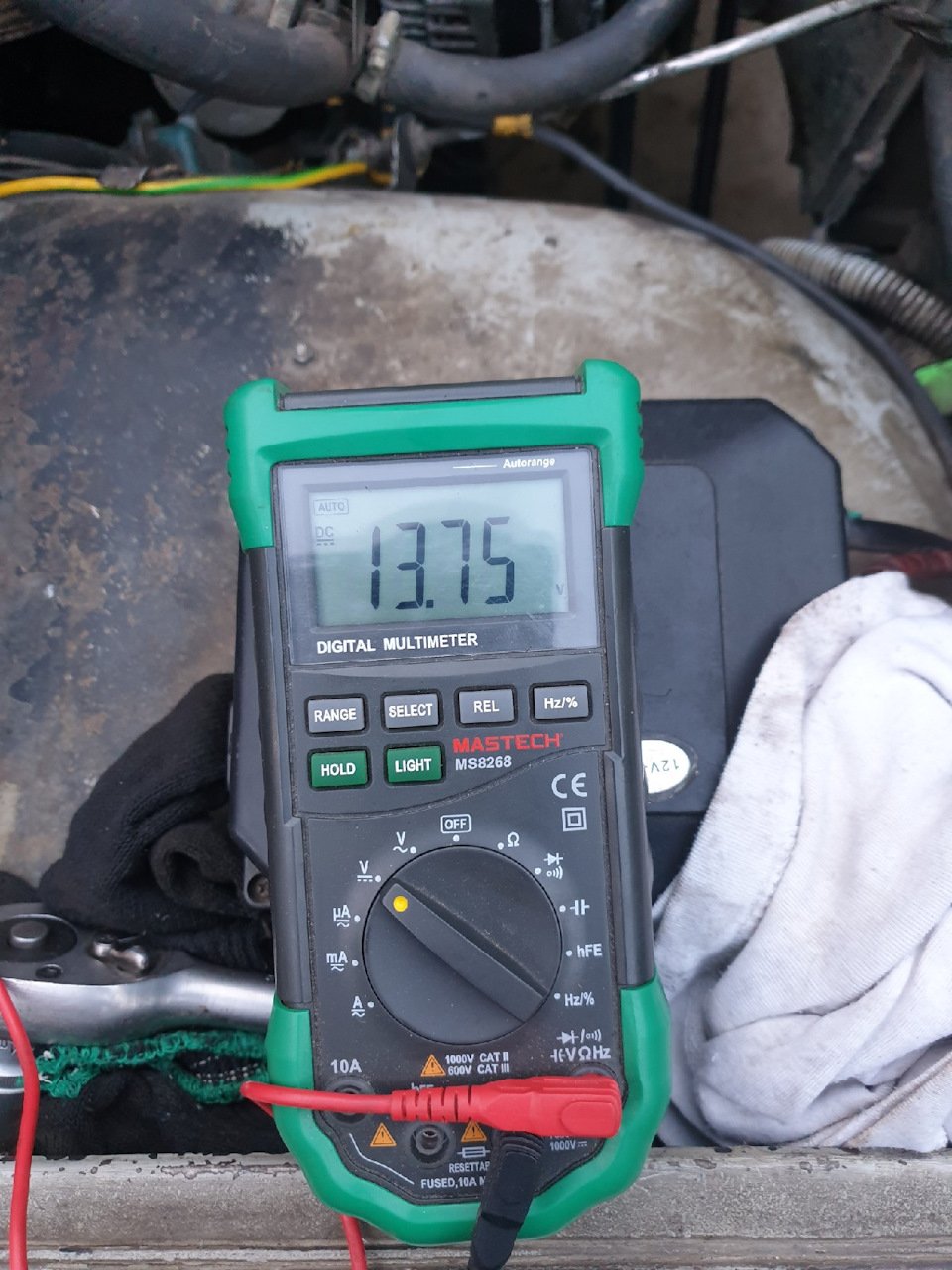

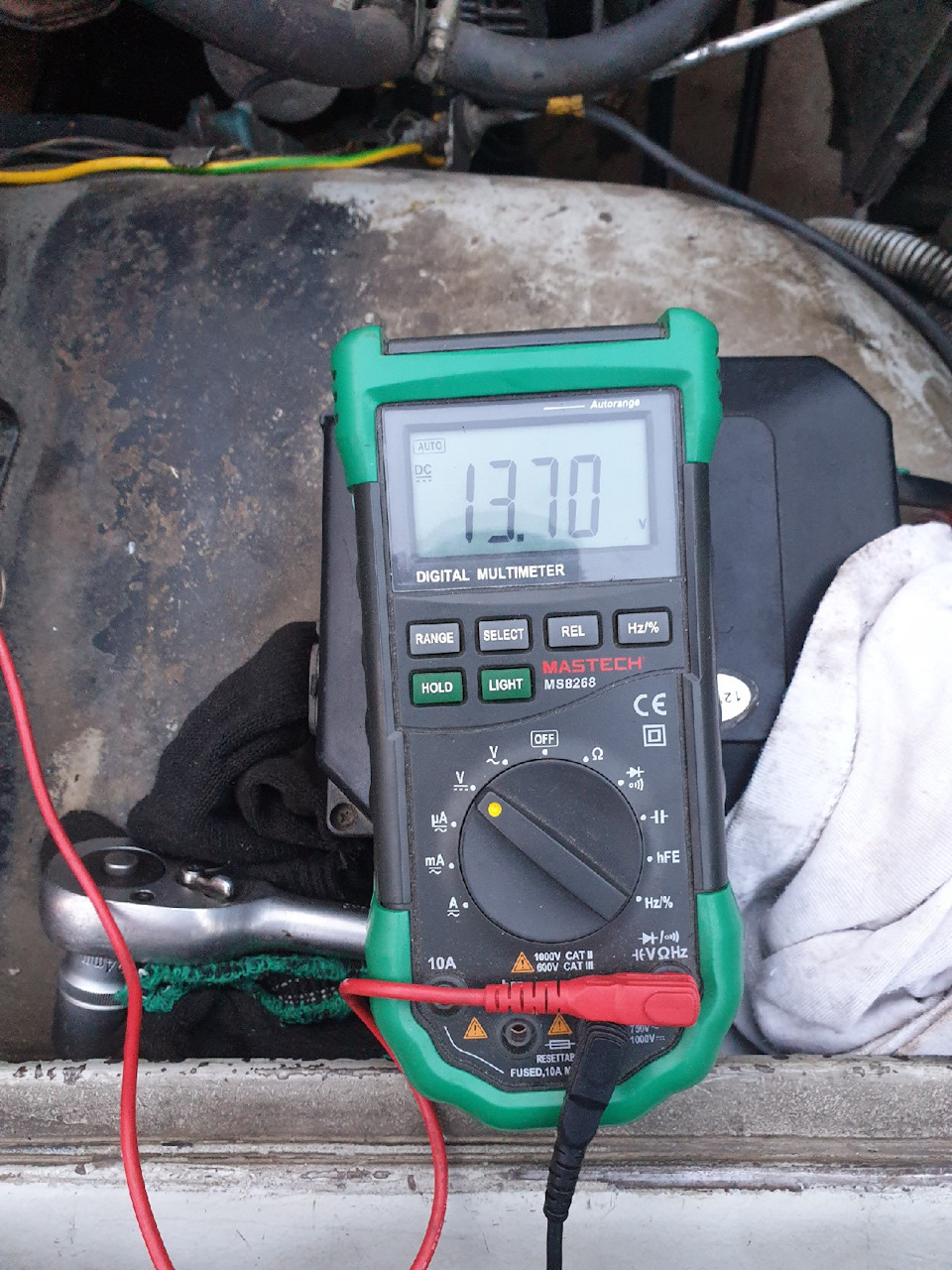

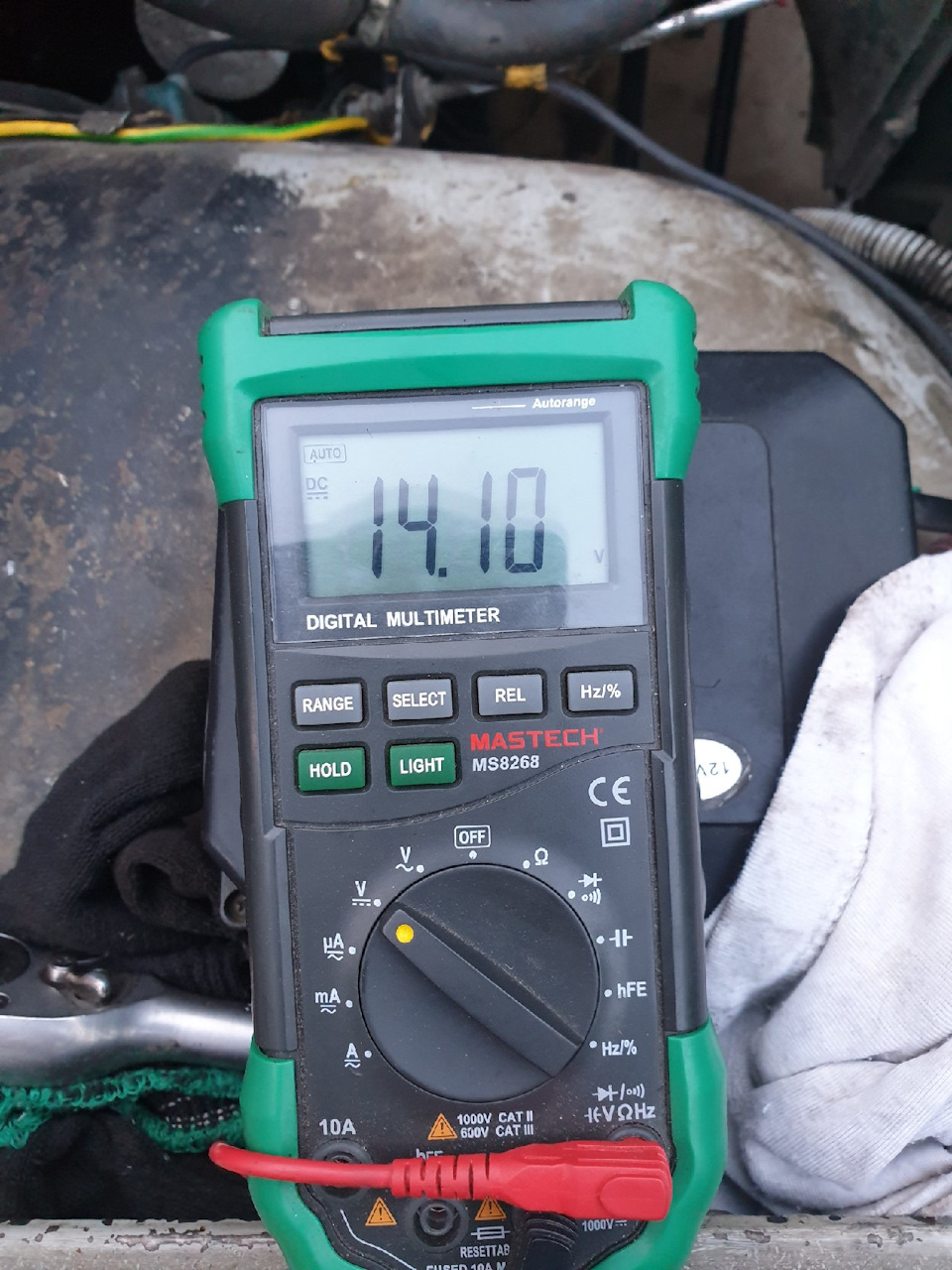

12V это из за лампочки, мультиметров под капотом проверяли — показывал 13.7

Замена генератора УАЗ 3962

Решил заменить старый сорока Амперный генератор на более мощный. В магазине сразу подвернулся генератор БАТЭ 3282.3771 (90 Ампер) для двигателя УМЗ-421 под клиновый ремень. Ну раз на 421 подходит, думаю на 417 тоже подойдет.

У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. С установкой самого генератора проблем не возникло, так как он предназначен для уаза, а вот с проводами пришлось повозиться, так как при подключении в штатном режиме (Аккумулятор на B+, от замка зажигания на D) двигатель отказывается глохнуть (Хорошо хоть фильтр на карбюратор не успел надеть и заглушил как мотоблок, перекрыв подачу воздуха рукой). На уазбуке и вазовском форумах почитал про генераторы с самовозбуждением (у нас питается от бортсети) и попробовал зацепить через контрольную лампочку и шунт, как там было написано. Получил: поворачиваю ключ, загорается контролька, завожу двигатель, контролька гаснет, пытаюсь заглушить и вытаскиваю ключ, контролька загорается, а двигатель продолжает работать. Снова глушу как мотоблок и иду изучать просторы интернета дальше.
На просторах интернета случайно попалась какая та схема зажигания в которой я увидел, что управление на генератор идет через реле и я решил попробовать. Наконец то я достиг правильного результата. Итог: При включенными ближнем свете, противотуманными фарами, дворниками, двумя печками, доп. электропомпой и музыкой — зарядка аккумулятора в плюсе. Вот теперь уже можно думать и о люстре.
Выкладываю схему подключения генератора чтобы не наступали на мои грабли.

Генератор ЗиЛ 131 в УАЗ 469

Поскольку автомобиль уже почти восстановлен, начинаю попутную доработку (тюнинг).
Ещё летом было решено установить дополнительную печку, рацию с усилителем, музыку и ПТФки. И это только начало.
Сразу понял, что родной генератор будет работать на пределе своих возможностей даже с такими потребителями.
Решено было установить генератор на 90 А от 131 ЗиЛа. Купил генератор с рук, по «легенде» продавца он стоял на «консервированном» военном грузовике и когда машина пошла в разбор, на одометре был пробег 1000км. Ну, вероятно это правда. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска.
Установка не заняла много времени, единственное что, переточил шкив от родного генератора, удлинил натяжной «серп» и удлинил регулировочную канавку в заднем кронштейне генератора вчера поставил переточенный шкив меньшего диаметра и за это получил щедрый подарок от генератора: 17,5 вольт на холостом ходу!
Сначала подумал, что «+» не стабильный приходит на щетки, сегодня перепаял провода теперь генератор менее щедр, подарил всего 16 вольт на холостом ходу. Снял генератор снова, разобрал. Обнаружил выгоревший световой диод, ну думаю вот ОНО! Слетал в магазин за новым диодным мостом, установил, никаких изменений! Пошёл смотреть проводку и понял, где ошибся. Плюсовой провод от реле регулятора был отсоединен. Прикрутил провод на место и напряжение стабилизировалось в пределах 13.6- 13.8 В на ХХ. В общем, всю систему я установил так, что установить штатный генератор обратно можно всего лишь за 10-15 минут.
