Гидроподушка двигателя на ниву
гидрокомпенсаторы, часть 1
Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть – гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.
Гидрокомпенсаторы нива, капелька теории
Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь – это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.
гидрики старого и нового образца
Гидрокомпенсаторы нива старого образца
Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.
Гидрики нового образца
Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.
Установка
Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.
Серия статей посвященная гидрокомпенсаторам и болтам:
Часть 1. Гидрокомпенсаторы, обзорная статья
Лада 4×4 3D › Бортжурнал › Ищем причину гула. Часть 4 (Опоры двигателя)

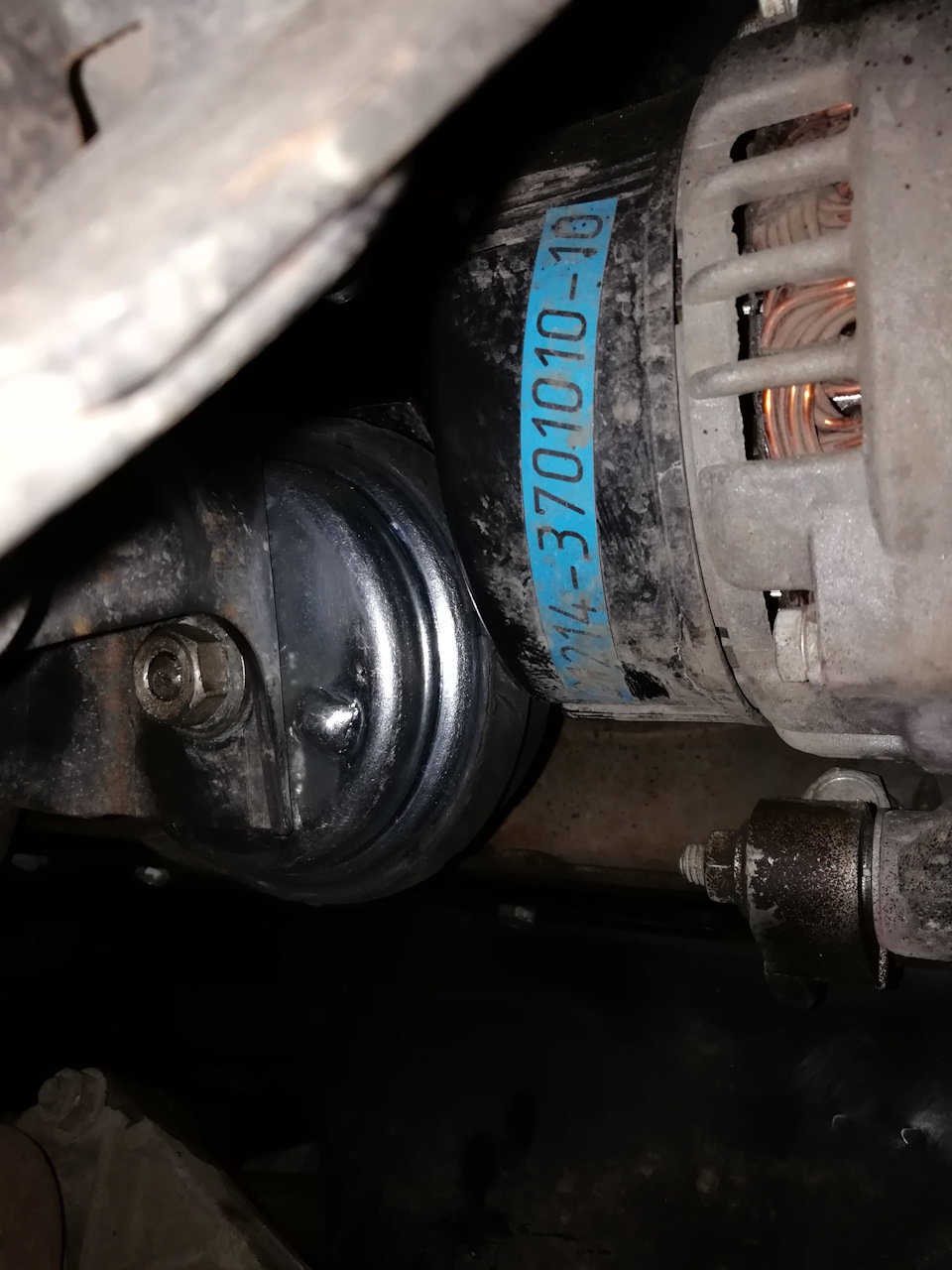

Выяснил что гул который меня беспокоит присутствует на всех новых нивах. Надежда на гидроопоры двигателя от опеля тоже не оправдалась. Но немного стало эластичнее, пусть будут. Левая встала отлично, правая почти впритык к генератору.

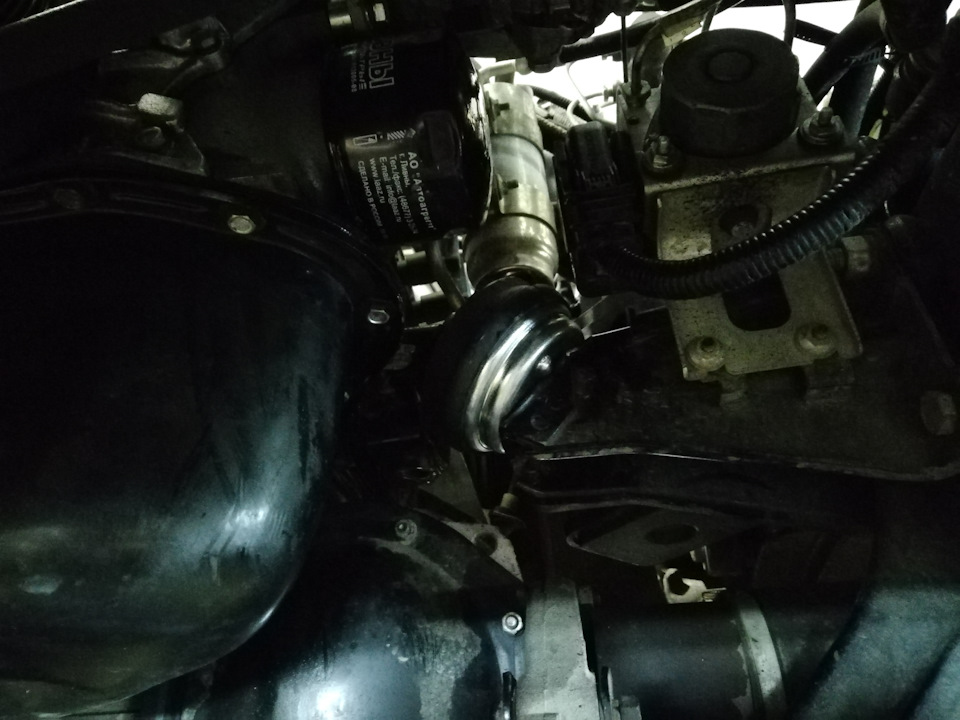

Что сделали на новых нивах, что появился гул? Я так понял, это из-за отвязки переднего редуктора.

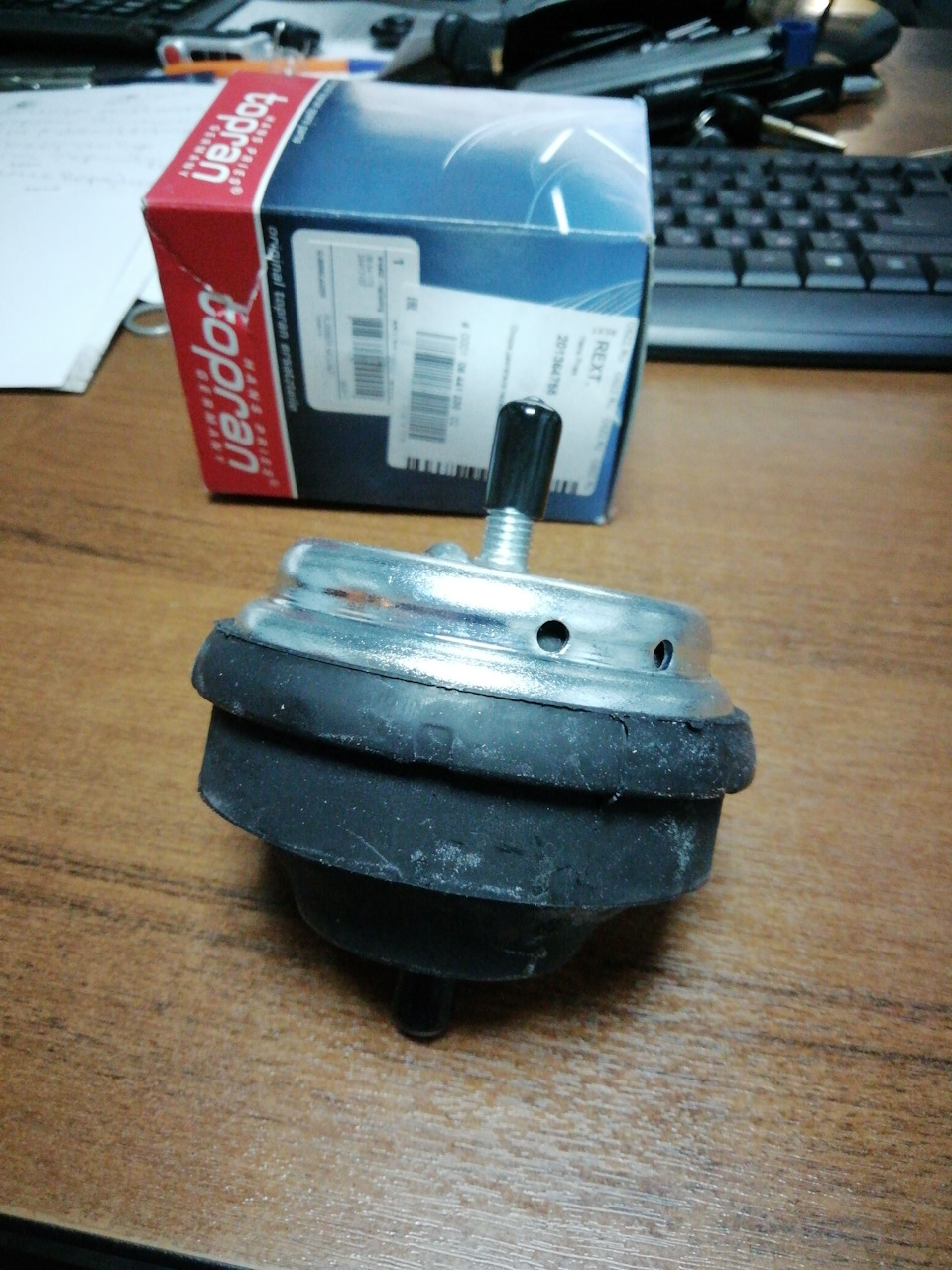

Артикул опоры 201364755 Hans Pries
Лада 4×4 3D 2017, двигатель бензиновый 1.7 л., 85 л. с., полный привод, механическая коробка передач — визит на сервис
Машины в продаже
Лада 4×4 2121 Нива, 2017
Лада 4×4 2121 Нива, 2021
Лада 4×4 2121 Нива, 2021
Лада 4×4 2121 Нива, 2017
Комментарии 22
если нива тихая, значит она стоит незаведеная!
Скоро на сток вернешься )
))) что то мне тоже так кажется, я тоже ставил недавно такие, гул исчез но появились другие вибрации
Уже несколько раз встречались посты о том что потекли, лопнули. Ситуация такая же как и с газовыми амортами, к хорошему не приводит. Лучшая нива и надежная это нива в стоке.
))) что то мне тоже так кажется, я тоже ставил недавно такие, гул исчез но появились другие вибрации
Мост с завода отвязан, а что за бублик не понял. Ничего не переделывал.
А вот теперь подумай, гидро опоры на сантиметр выше родных, двигатель поднялся одной стороной, а бублик как стоял на месте так и стоит, его выгнуло и он так работает
Что вы называете бубликом? Если имеете в виду РК, отрегулировал по раннее проверенной схеме, по началу показалось что все отлично, поездил несколько дней, — был ннмного разочарован.
Бублик это резинка между коробкой и РК, а вот как надо опоры переделать www.drive2.ru/l/500315724862980210/
Что вы называете бубликом? Если имеете в виду РК, отрегулировал по раннее проверенной схеме, по началу показалось что все отлично, поездил несколько дней, — был ннмного разочарован.
Скоро на сток вернешься )
))) что то мне тоже так кажется, я тоже ставил недавно такие, гул исчез но появились другие вибрации
Вибраций рк после установки этих опор не наблюдаются?
Вибрации рк опоры не уберут, их уберёт грамотный подрамник.
Установка этих опор без переделки кронштейнов их, (вибраций), только добавит. По причине того что пром вал, (бублик), будет вращается уже не по намеченной на заводе траектории. Искривляет его и соответственно будет испытывать повышенные напряжения, что скажется на ресурсе. Дальше если все на тех же штатных кронштейнах двигателя все это стоит, получаем ещё один гиморой, со снятием клапанной крышки. Ну а если переделываем кронштейны под эти опоры, и все у нас ровно. То в случае выхода из строя этой опоры, теряется возможность заменить на сток, или только вместе с новым кронштейном. Оно вам надо?
Мне? Нет. Но у меня их и нет.
Ну и это правильно. А выше на общее для размышления.
Есть более простой вариант без очумелых ручек и кронштейнов: поставить двухшрусовый промвал. Но мне и так хорошо)
Гидроопоры двигателя на ниву 21214
Раньше у меня очень сильно вибрировал двигатель на холостом ходу. На исправление ситуации было потрачено очень много сил, в результате мотор работал так тихо, что даже поставленная на него монетка не шевелилась. Однако это не конечная цель моей работы. Мотор вроде бы и не дребезжит на первый взгляд, на в салоне ощущается сильная дрожь, которая держала в напряжении во время любой поездки.
Кроме того, наблюдались чрезмерно высокие обороты, агрегат даже не мог войти в резонанс. На работе я частенько управляю другими авто, среди них бывают и элитные. К примеру, на БМВ порой кажется, что мотор заглох в то время, как он просто работает на холостом ходу. В первую очередь это связано с тем, что там мотор поставлен поперечно.
Изучил комплектность Шевроле Нива, мне хотелось узнать, какие там установлены опоры: от Шевроле или от ВАЗа. Как оказалось, опоры на Шеви от Нивы, а это самая натуральная жесть. Дело в том, что на Ниве вместе с мотором в одной конструкции состоит редуктор переднего моста, соответственно, опоры сделаны эластичными и крепкими, ведь именно туда приходится основная трансмиссионная нагрузка.
На Шевроле Нива редуктор стоит отдельно, а вот опоры остались такими же. И тут я снова вспомнил рабочий БМВ, у которого точно такой же принцип крепления силового агрегата, здесь аналогичные подушки, правда чуть больше, такой же угол крепления. Вакуумные опоры я рассматривать не стал, а вот гидроопоры меня очень даже заинтересовали.
На Шеви можно совместить гидроопоры от BMW Е36. Заказал детали в интернете, за пару опор заплатил почти 3 тысячи рублей. Хоть новые опоры на пару сантиметров и выше стандартных, но зато они гораздо мягче, да и под нагрузкой мотора опускаются на 8 см. Поначалу я немного опасался, что новые гидроопоры будут слишком мягкими для Шевроле Нива, но беспокоился я напрасно. Мотор держится отлично, в салоне никакой вибрации, да и мотор по-прежнему работает монотонно, без дрожания.
Всем привет.
Установил вместо резиновых дубовых подушек гидроопоры от Опеля/Нексии 96266322. Взял оригинал GM, т.к. люди которые взяли аналог говорят, что опоры через некоторое время или потекли или развалились или нет желаемого результата. Стоимость оригинала
900₽ за штуку. Двигатель приподнялся примерно на 1см, но даже с автоодеялом капот нормально закрывается.
Уже на первых запусках ощутили результат: двигатель дрыгается, а кузов нет, передача вибрации на кузов уменьшилась очень сильно.
Откатал первую 1000км:
-вибрация на кузове минимальноощутимая,
-можно спокойно разговаривать в машине (раньше приходилось повышая голос),
-музыку теперь слышно хорошо,
-машину не трясёт как раньше,
-шум от двигателя конечно есть небольшой, но ШВИ думаю исправит это дело,
-при автозапуске сигналка не воет, что машину кто-то бъёт.
Читал тут:
Лада 4×4 3D 2.0 turbo › Бортжурнал › Гидроопоры двигателя от Опеля
Лада 4×4 3D Urban «Angry shorty» › Бортжурнал › подушки дрыгателя LEMFORDER
Двигатель. Подвеска двигателя
Доставка: по Украине
Гидроопоры для подвески двигателя ЛАДА НИВА 4х4 (Urban). Полное удаление всех вибраций от движка! Применение: все автомобили «Лада Нива 4*4» и их модификации, кроме специальных комплектаций
1. Цена за комплект из двух штук
2. Производство Китая, Topran. (упаковывает Германия).
3. Используется масло для гидравлики
4. Штатные опоры, которые используется в автомобилях опель
5. По параметрам производителя рабочий диапазон температур — стандартный для всех автомобилей
Как поменять гидрокомпенсаторы на ниве 21214
Как заменить гидроопоры рычагов привода клапанов двигателя ВАЗ-21214
Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов.
Снимаем крышку головки блока цилиндров (смотрим статью — «Замена прокладки крышки ГБЦ»).
Чтобы проверить состояние гидрокомпенсатора, вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.
При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).
Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору.
В нормальном состоянии гидроопора должна прожиматься со значительным усилием.
Если же усилие невелико, гидроопору необходимо заменить.
Для этого снимаем распределительный вал и рычаги привода клапанов (смотрите – «Снятие распределительного вала и рычагов привода клапанов двигателя ВАЗ-21214»).
Головкой «на 24» отворачиваем гидроопору рычага привода клапана
Таким же образом демонтируем гидроопоры рычагов других клапанов.
Снимаем рамку подачи масла к гидроопорам.
Сдвигаем с трубки рамки маслоподводящую втулку гидроопор
Аналогично снимаем еще три маслоподводящие втулки гидроопор.
Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках.
В крайних втулках установлено по одному уплотнительному кольцу, в других – по два.
Для замены уплотнительного кольца поддеваем его отверткой и извлекаем из втулки.
Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки.
Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом.
Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.
Перед вворачиванием гидроопор рычагов клапанов шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров
Как поменять гидрокомпенсаторы на Chevrolet Niva видео
Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом. 1.
Снимите пластиковый кожух над двигателем (есть не на всех моделях).
2.
С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.
3.
Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).
4.
Открутите болты клапанной крышки и снимите ее.
Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки. Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.
6.
Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.
Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.
8.
Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.
9.
Осторожно снимите звездочку с распредвала.
10.
Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.
11.
Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.
12.
Снимите все рокера, не потеряйте удерживающие их пружины.
13.
Выкрутите гидрокомпенсаторы.
Снимите масляную рампу. Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.
15.
Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.
16.
Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).
Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).
18.
Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).
19.
Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).
20.
Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).
21.
Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).
22.
Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.
Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.
24.
Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.
25.
Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.
Гидрокомпенсатор 21214, немножко теории
Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?
Гидрокомпенсатор 21214, конкретика
В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.
диаметр гидриков
Вторая часть русского вопроса
С первой частью «кто виноват» мы разобрались. Второй извечный русский вопрос «что делать?». Ответ будет для двух категорий нивоводов.
гидрики INA
Серия статей посвященная гидрокомпенсаторам и болтам:
Часть 2. Гидрокомпенсаторы нового образца
Описание устройства гидрокомпенсатора и его принцип действия
Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.
Основные детали узла:
Принцип работы узла относительно прост и состоит из трех основных функций:
Замена гидроопор клапанов Нива Шевролет
Если при работе двигателя на холостом ходу прослушивается постоянный стук клапанов, неисправны гидроопоры рычагов привода.
Дефектные гидроопоры замените.
2. Проверьте гидроопоры, для чего нажмите поочередно на рычаги привода клапанов, стараясь утопить плунжеры опор.
Усилие утапливания плунжера исправной гидроопоры достаточно велико, а у неисправной, напротив, плунжер утапливается легко.
3. Проворачивая коленчатый вал, совместите метку на звездочке распределительного вала с меткой (приливом) на корпусе подшипников распределительного вала (см. Проверка и установка фаз газораспределения по меткам ).
6. удерживая плунжер натяжителя, снимите звездочку с распределительного вала, не разъединяя ее с цепью. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.
8. Отверните гайку шпильки крепления корпуса подшипников распределительного вала, одновременно крепящую штуцер трубопровода подвода масла к гидроопорам, и.
12. снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров. Чтобы облегчить обратную установку корпуса подшипников с распределительным валом, после их снятия старайтесь не проворачивать вал в корпусе.
Если не удалить масло из отверстия головки блока, гидроопору не удастся завернуть до конца, и привод клапана не будет нормально работать.
17. Установите рычаг привода клапана и распределительный вал в порядке, обратном снятию. Гайки крепления корпуса подшипников распределительного вала затягивайте в последовательности, показанной на рисунке.
18. Утопите плунжер замененной гидроопоры, как это делали при проверке, до появления зазора между рычагом клапана и кулачком распределительного вала.
19. Установите все ранее снятые детали в порядке, обратном снятию.
Виды гидрокомпенсаторов
В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.
Гидрокомпенсаторы Нива Шевроле старого образца
До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.
Новое поколение
Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.
В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:
Советы по замене гидроопор на Ниве Шевроле
Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.
Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.
Для работы по замене гидротолкателей понадобится:
Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.
Стоимость указана на лето 2021 года по Москве и области.
Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.
Внедорожники Chevrolet Niva комплектуется двумя типами двигателей – 1,8-литровым Z18XE компании Opel и 1,7-литровым ВАЗ-2123. Если «Опелевский» мотор не доставляет автовладельцам практически никаких проблем, то с вазовским силовым агрегатом случаются различные неполадки.
Гидрокомпенсаторы Нива Шевроле нередко приносят хлопот владельцам машин – клапана стучат, двигатель начинает работать с перебоями.
Как определить неисправный гидрокомпенсатор
Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.
Типичные неисправности
Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.
В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.
Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.
Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.
Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить
Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.
Описание устройства гидрокомпенсатора и его принцип действия
Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.
Основные детали узла:
Принцип работы узла относительно прост и состоит из трех основных функций:
Причины стука гидрокомпенсаторов
Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.
Причины стука «на холодную»:
«На горячую»:
Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.
Стук гидрокомпенсаторов НИВА 21214
Стук гидрокомпенсаторов НИВА 21214
Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.
Описание последовательности ремонта.
1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7. Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8. Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.
Теперь самое интересное.
9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия — он не исправен. Остальные — будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК. 16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак — износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)
Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле
Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.
По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:
«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».
Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.
Конструкция гидрокомпенсаторов на Нива Шевроле
Как вы знаете, на стандартных или проще говоря «классических» моторах ВАЗ в механизме газораспределения монтировались рокера, а зазоры клапанов регулировались специальными винтами.
Однако на моторе 2123 для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе.
Не смотря на всю кажущуюся сложность конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей:
Почему начинают стучать клапана?
Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные:
Случается, так, что гидрокомпенсаторы начинают стучать сразу после запуска в холодную погоду, и буквально сразу по истечении 30–60 секунд это проходит. Объясняется это тем, что масло поступает на гидрокомпенсаторы с опозданием, и не успевает обеспечить их необходимым количеством смазки.
Решить эту проблему можно после того, как будет заменено масло и масляный фильтр. А когда клапана стучат при «горячем» моторе, обычной заменой масла уже не обойтись, придётся снимать «голову», распределительный вал и прочищать каналы. Если эта процедура не принесёт никаких результатов, придётся менять гидравлические компенсаторы.
Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены
В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.
Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.
Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:
0 0 голос
Рейтинг статьи
Монтаж регулировочных болтов на Шевроле Нива
Новые гидрокомпенсаторы как уже стало понятно стоят дорого, а гарантий того, что они не застучат снова, минимальны. Именно по этим соображениям и из-за ценового спора можно установить регулировочные болты.
Так выглядят регулировочные болты.
Работа проделывается такая же, но придётся отдельно регулировать клапана, и немного иначе выполнять сборку двигателя.
Видео о замене гидрокомпенсаторов на болты на двигателе Шевроле Нива
Особенности сборки
Сейчас необходимо отрегулировать клапана, и делается это точно также как на любом другом автомобиле ВАЗовского семейства.
- Регулировку клапанов выполняют при помощи широкого щупа либо индикатора.
Так выглядит щуп для регулировки клапанов.
Такая работа неудобна единственным фактом, что регулировка требуется каждые 10-15 тысяч километров пробега.
