Надеюсь комуто пригодится.
Сразу хочу обсчитать во сколько денежек обошёлся мне ГУР:
-рулевой редуктор 2000руб
-насос гур (2 литра сока) 100руб
-шланг высокого давления (2 литра сока) 100руб
-шкив 650 руб
-бочек 150руб
-жидкость гидравлическая 500 руб
-метр шланга и хомуты 150 руб
ИТОГО: 3650руб
Отсутствие усилителя рулевого управления — както очень несовременно. Тем более в перспективе установка колес нестандартного размера. Поэтому сразу после приобретения автомобиля было решено установить ГУР.
ЭУР я не рассматривал так как мой рулевой редуктор( далее РР) весь истекал маслом, и не по детски люфтил, в общем подлежал замене. Новый РР стоит 2500 руб плюс ЭУР от приоры (на разборке 5-6 тысяч рублей) итого: 7500-8500 рублей… дороговато.
Позвонил на разборку:
-нужен РР Шеви Нива, есть?
-Есть, 2006 года выпуска. стоимость 2000 руб. Приезжай забирай.
-ок.
На следующий день купил РР, и за 2 литра Мультифруктового сока забрал у одного очень хорошего человека насос ГУР от Mitsubishi Galant (80х годов)
В этот же день вечером наткнулся на статью в интернете по установке такого РР в 2121, в которой есть шаблон для вырезания отверстия в моторном щите под этот РР(так как он немного больше родного). Шаблон, кстати, нефига не в натуральную величину, поэтому пришлось его заново отрисовывать.
Так как я работаю в рекламном агентстве, напечатал шаблон на самоклющейся пленке и наклеил его на моторный щит.
Вырезал с помощью маленькой болгарки и дрели. (используйте диски толщиной 0,8 или 1 мм, хоть они и стачиваются быстрее толстых, но резать ими одно удовольствие, режут очень быстро)
Докупил недостающие вещи: Ремень гур 21214 (80 рублей), шкив ГУРа на коленвал(в комплекте идет храповая гайка и дистанционная шайба( 650 рублей)), пластиковый бочек гур газ 31105(150 руб), шланг высокого давления (взял у очень хорошего человека за 2 литра сока, к великому счастью шланг подошел и к рейке и к насосу, правда длинноват, но выбирать не пришлось. а так-же 2 литра масла для гур (в системе примерно литр, но половину одной банки расплескал пока экспериментировал с гуром) (520 руб 2 литра)
Установка шкива.
Не стал использовать дистанционную шайбу, так как с ней шкив гур очень сильно отдаляется от основного шкива… не знаю, толи так и должно быть, толи у 21214 основной шкив имеет другую форму. В общем шайбу выкинул, а гайку пришлось дорабатывать, а точнее пришлось нарезать в ней резьбу до конца, укоротить( на ширину шайбы) и сточить фаску, которая должна входить в шайбу.
Далее это кронштейн крепления насоса гур к блоку двигателя. это описывать не буду, ибо сомневаюсь что ктото станет, как я устанавливать насос гур от галанта. просто прикреплю несколько фото.Кронштейн делал из пластины толщиной 5 мм.
Лада 4×4 3D ВЯТСКАЯ ПУШКА › Бортжурнал › Установка ГУР на Ниву.
Как и все запчасти которые я устанавливаю на свою машину, почти полный комплект ГУРа вылежал у меня 3 года, не как не мог собраться поставить.
И если на автомобиле без лебёдки я за счёт своих физических данных мог почти без проблем ворочать колёсами, то с лебёдкой всё осложнилось, не хватало рук чтобы управляться с лебёдкой, рулём и переключалкой передач одновременно 😉
После последнего соревнования терпение лопнуло окончательно и я решил принять меры)))
Утерев слёзы пятью тысячами рублей я купил недостающий насос и дело завертелось.
Вариантов установки ГУРа в интернете очень много, перелопатив кучу информации я набросал примерный план:
1.Насос должен был стоять внизу на месте генератора, а бачок в свою очередь на правом крыле.(чтобы обратка шла через охладитель к машинке ГУРа.)
2.Ремень должен был быть отдельный от генератора.(Чтобы в любое время снять ремень из за какой то неисправности и продолжить борьбу)
3.Самое главное требование было по максимому использовать запчасти продающиеся в магазинах, обойтись без самопала чтобы в случае чего быстро выполнить ремонт.
И так, начну с насоса.(Так как картинок в разборе у меня нет, то опишу словами как и что…
Покупаем шкив от 21214 Нивы и прикручиваем его к коленвалу, ничего сложного, сложнее открутить 😉
Пластины крепления насоса абсолютно стандартны, только на нижние отверстия за которые будет осуществлён крепёж нужно приварить шайбы с обоих сторон чтобы усилить их…
Мне показались затеи с изготовлением самопального кронштейна очень сложны и я перебрав кучу вариантов и перемерив всё что было в магазинах нашёл то что надо…
Покупаем кронштейн генератора 21214М, за место резиновой втулки нужно будет установить железную, чтобы она плотно скользила в ухе кронштейна.
Отпиливаем с переднего края прилив и 3мм тела.
Ровняем до плоскости прилегания стандартного болта, чтобы пластина ГУРа прижималась всей плоскостью, видно на картинке:
После этих манипуляций насос относительно коленвала встаёт идеально ровно.
Между пластин крепления насоса я установил распорную втулку, а остальное левее добрал шайбами…

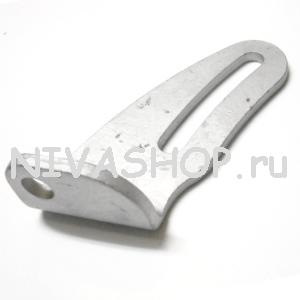

Верхний кронштейн я делал из натяжной планки генератора 21214М
и двух шайб на 12.

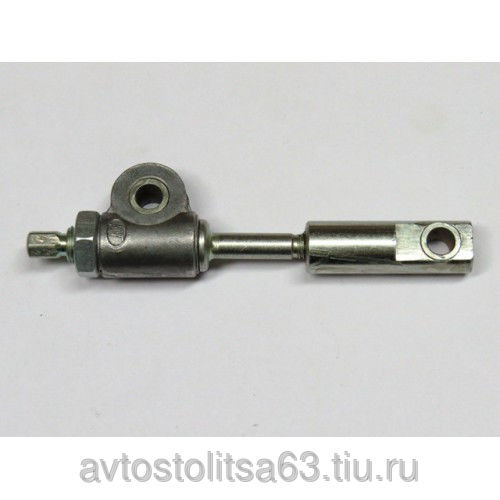

Натяжник использован стандартный от Калины.
И всё те же втулки чтобы выбрать оставшиеся размеры 😉 Тут главное семь раз отмерь, один отрежь…

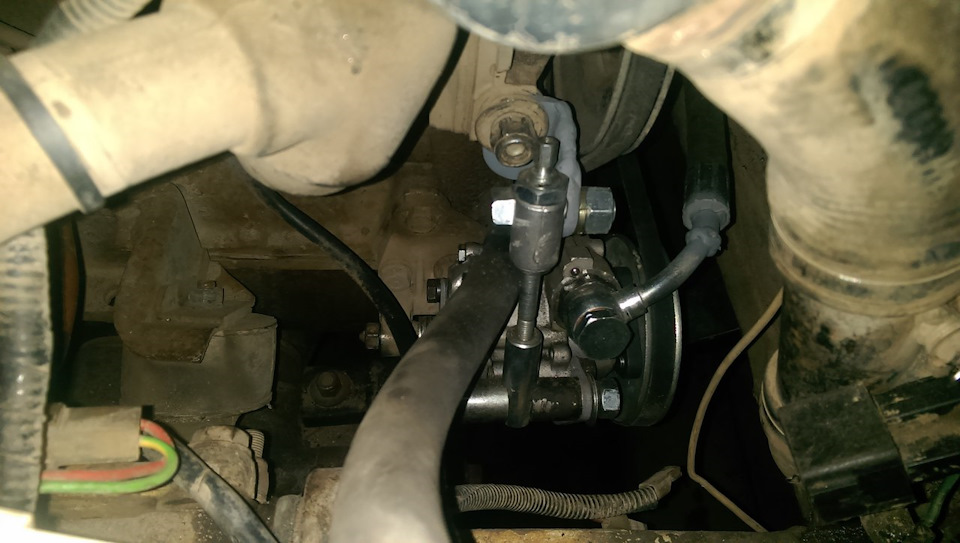

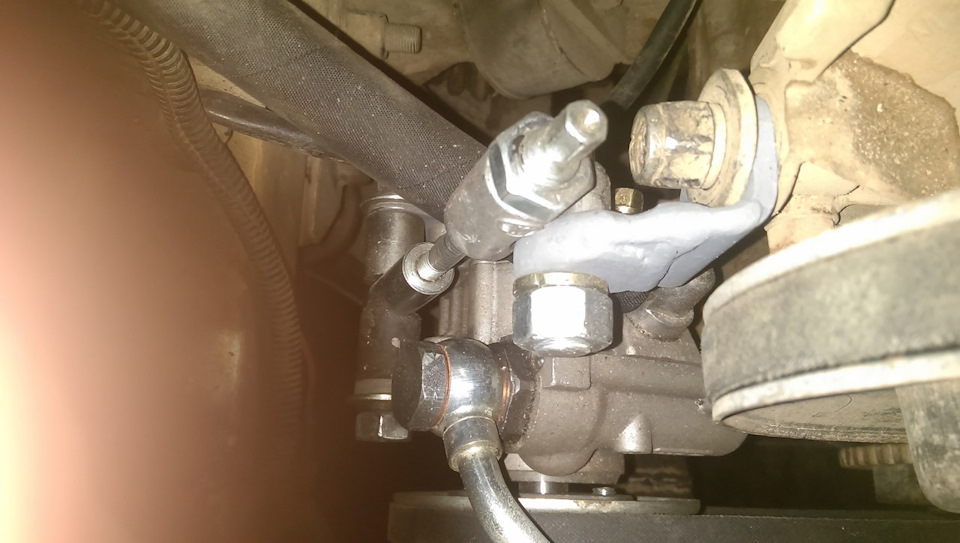

Всё что нужно сделать чтобы натянуть ремень это ослабить контрогайку и покрутить натяжник против часовой, не правда ли очень просто и эстетично?)))
Далее всё проще.
Как резать моторный щит под машинку и сращивать два рулевых вала в интернете полно статей, так что останавливаться на этом не буду.
Единственное на что нужно обратить внимание это на наличие длинных болтов крепления машинки 2123, они длиннее на 5мм.
Если машинка Б/У то внимательно осмотреть рулевую сошку на предмет изгиба.
Бачок размещаем на правом крыле.Будьте осторожны с размерами шлангов, они разного диаметра, я покупал масло стойкие предварительно измерив их прямо в магазине…
Обратка от машинки в бачок идёт через масло радиатор.

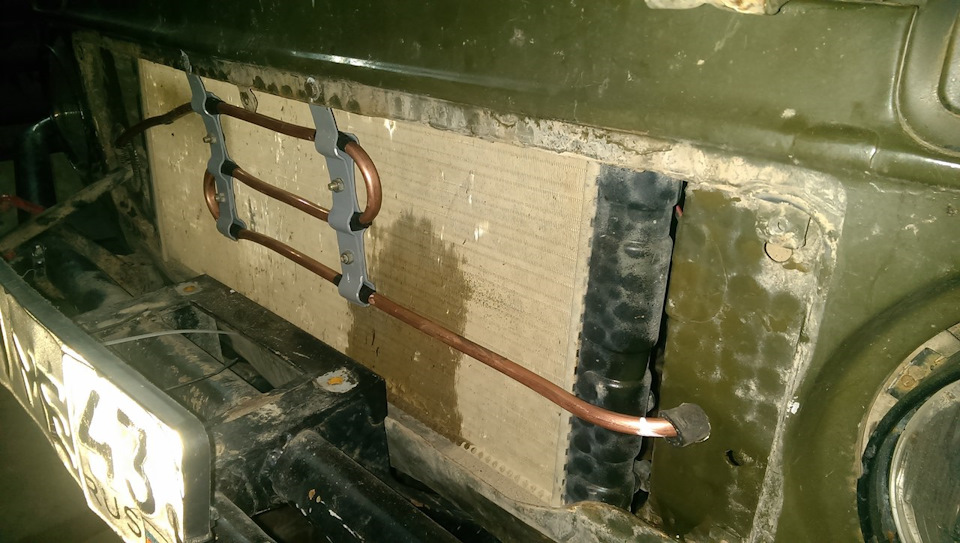

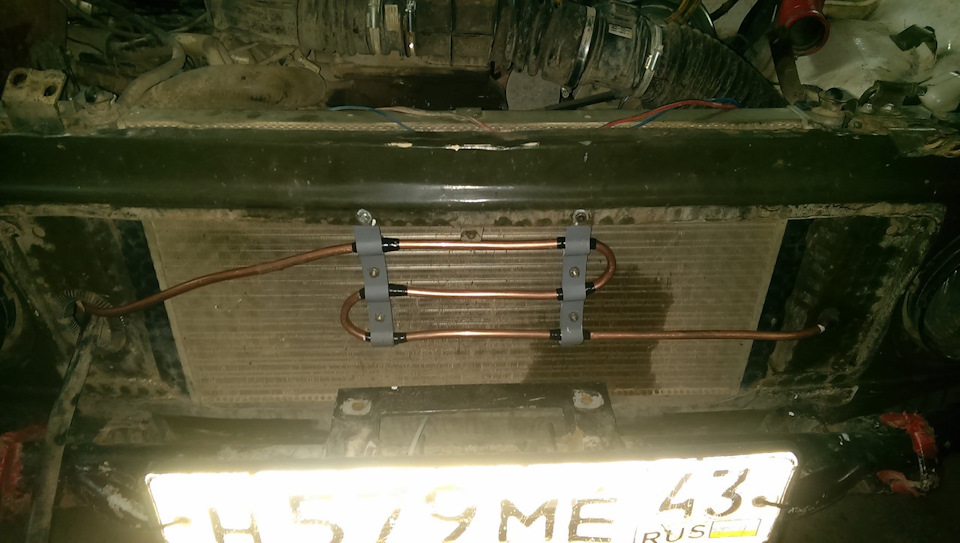

Я просто согнул медную трубку 10мм в диаметре и повесил её на кронштейны масляного радиатора шевика.

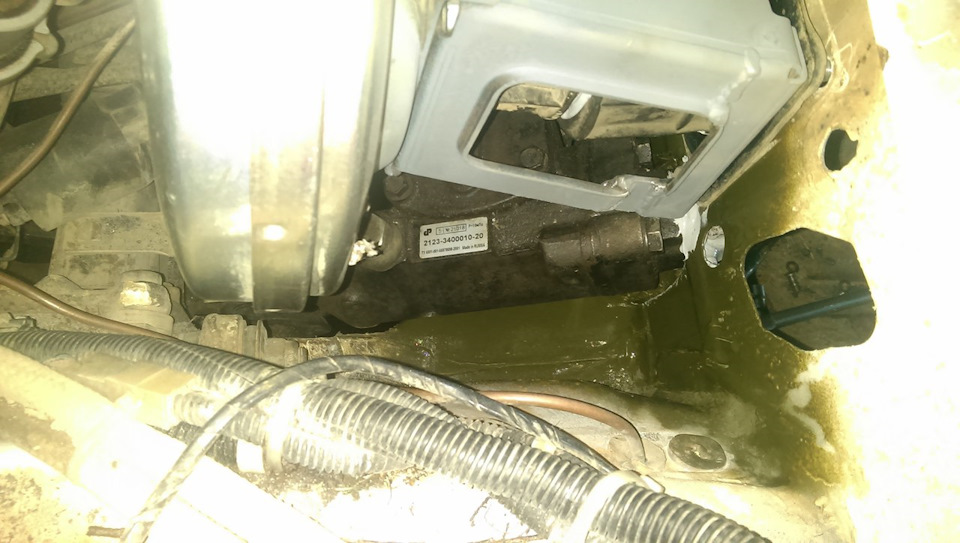

Далее проблема заключалась в том что у меня стояли тормоза, а именно ВУТ и ГТЦ от 21214М, кронштейн при этом был использован стандартный 21213, и конечно же при установке машинки ГУРа всё это дело начало задевать друг об друга.

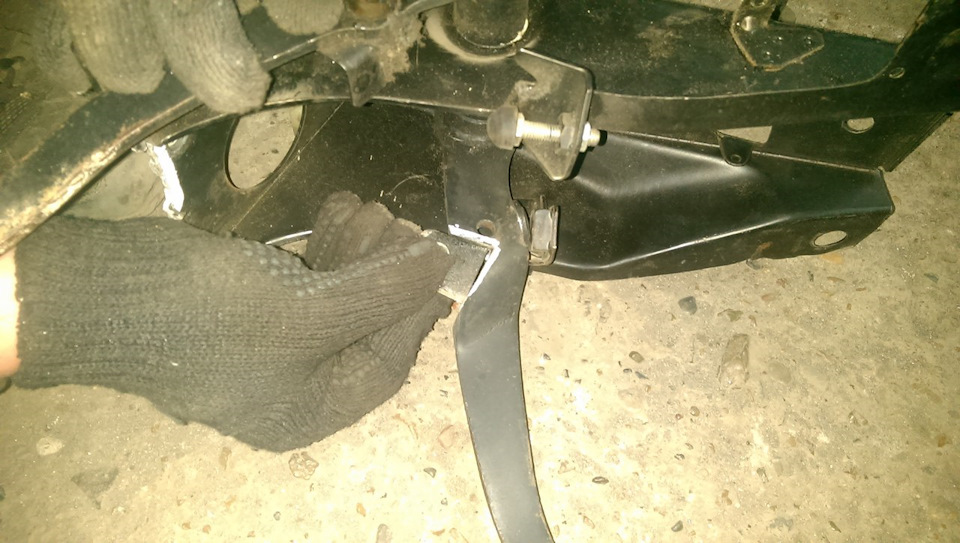

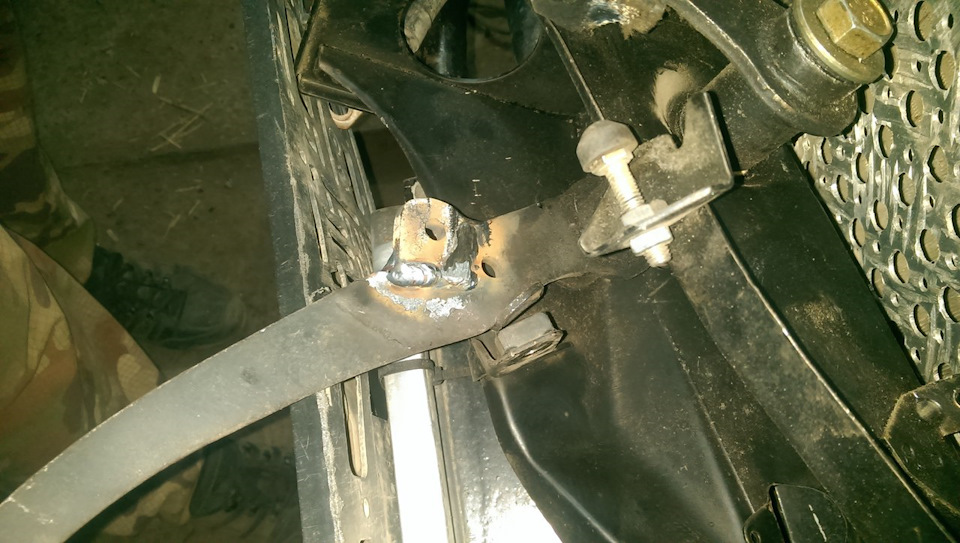

Я распилил нижние растяжки кронштейна и поднял его вверх, так чтобы можно было легко откручивать шланги высокого и низкого давления с машинки.
В итоге цепной реакцией это привело к тому что я переделал и педаль тормоза 😉
Нужно перенести отверстие для крепления штифта штока вакуумника чуть выше чтобы шток перестал работать на излом, вот на этом фото видно:
Ну и ещё фото не вошедшие в отчёт:
Буду рад если кому то поможет данная статья, особенно в установке насоса ГУРа на правую сторону мотора.
Продолжение следует, не переключайтесь 😉
Монтаж на Ниву: советы по ГУР
Гидроусилитель руля появился на автомобилях не сразу, т. к. самые первые машины (да и некоторые современные дешевые модели в базовой комплектации вроде ZAZ Chance) в этом элементе особо не нуждались в силу невысоких скоростей, малой массы, малого пятна контакта с дорогой (первые шины были достаточно узкими). Однако автопромышленность, в том числе грузовая, развивалась, и в 30-х годах прошлого века на карьерных самосвалах появились пневмоусилителя руля. Чуть позже эта идея «перекочевала» в виде гидросистемы и на легковые авто. В США первый ГУР появился на модели Крайслер Краун Империал в 1951 году, а в Европе — в 1954 на машине Ситроен ДС 19. ГУР на Ниву появился на десятки лет позже.
Принцип работы системы гидравлического управления
Гидроусилитель руля для этой модели
Как же работает гидроусилитель руля? Его основным элементом является насос, который с помощью ремня от коленчатого вала засасывает масло и нагнетает его в распределитель. Последний, в свою очередь, отслеживает усилие, прикладываемое к рулю, и с помощью торсиона (следящего устройства) помогает поворачивать ведущие колеса. При движении по прямой торсион не закручивается, поэтому каналы распределителя перекрыты и масло сливается назад в бачок.
ГУР чаще всего приносит пользу при парковке и на поворотах, облегчая работу рук в три раза. Также можно говорить о том, что механизм ослабляет передачу на рулевое управление микроударов от поверхности дороги. Полезен механизм и при резком падении давления в шинах. К минусам гидроусилителя руля относят то, что он мешает «чувствовать машину», поэтому конструкторам нужно добиться компромисса между информативностью и тугостью баранки.
Иностранные производители проводят массу исследований для того, чтобы сделать гидроусилитель легким на небольшой скорости и упругим — на высокой. Для этого в немецкие гидроусилители от компании ZF ставятся модуляторы давления, которые с ростом скорости ограничивают давление масла в рабочем контуре. Кроме того, допустимы схемы с приводом ГУР от электромотора, что дает возможность изменять производительность насоса в соответствии с вращениями электропривода. Иногда еще меняют и передаточное отношение.
Ставим усилитель на Ниву самостоятельно
Гидроусилитель руля ставится не на все машины «Нива» в базовой комплектации, поэтому почти все «нивоводы» стремятся улучшить свое авто с помощью этого полезного агрегата. Можно купить как немецкий, так и российский вариант, устанавливать который лучше в мастерской, если вы не обладаете значительным опытом в авторемонте, чтобы сделать это своими руками. Стоимость деталей составляет около 25-27 тысяч рублей, за работы на станции техобслуживания могут взять около 8-10 тыс. руб.
Общая схема монтажа ГУР на отечественную Ниву такова:
Как расположена деталь на авто
Так проводится предварительная подготовка машины для установки гидроусилителя. Кроме того, придется доработать кузов в части расширения отверстия в щитке передка и изготовления паза в кронштейне блока педалей (потребуется дрель, лобзик, электропила, напильник, зубило, молоток, сверло на D9мм).
Чтобы поставить ГУР, нужно произвести и некоторые изменения в двигателе. Для этого на блоке цилиндров устанавливается кронштейн крепления от насоса гидроусилителя, определяется разметка центра бокового отверстия, изготавливается резьбовое отверстие глубиной строго 12 мм. Затем отворачивается гайка крепления шкива на коленвале (при включенной 4 передаче и ручном тормозе). Для инжекторных вариантов требуется подправить кронштейн модуля (зажигания). Для этого откручивается блок катушек от кронштейна и его проушина разгибается с помощью тисков и молотка определенным образом.
Доработка деталей, установка насосов и шлангов
Сошка на гидроусилитель руля также должна быть доработана. Ее с помощью дисковой электропилы срезают на 3-5 мм в части переднего упора, ставят на нижний вал сошки ГУР, устанавливают стопорную шайбу, заворачивают гайку крепления, законтривают гайку, отгибая усики стопорной шайбы.
ГУР в сборе с сошкой ставится при среднем положении руля, при совпадении метки на торце рулевого вала (гидроусилителя) с соответствующей меткой на его корпусе. Усилитель располагается на лонжероне с помощью трех болтов из комплекта, гайки затягиваются усилием около 35-45 Нм (потребуется ключ и головка торцовая на «17», динамометрический ключ). Далее место соединения корпуса автомобиля и гидроусилителя герметизируется с помощью силикона или пенополиуретана. Шаровые пальцы от рулевых тяг возвращаются в отверстия сошки, затягиваются гайками корончатого типа и зашплинтовываются.
Покупайте только оригинальную деталь
Установка насоса ГУР начинается с установки шкива привода и крепления его специальной втулкой на удлиненную гайку. Далее устанавливается кронштейн насоса гидроусилителя, закрепляется головка цилиндра через верхнюю площадку кронштейна, устанавливается сам насос. На шкив привода насоса на коленчатом вале, а также шкив насоса надевается клиновой ремень, который нужно натянуть посредством перемещения насоса через пазы кронштейна и затягивания болтов крепления моментом около 22 Нм.
Когда мы ставим гидравлические шланги ГУР, нужно снять транспортные заглушки таким образом, чтобы обеспечить непопадание туда мусора. Шланг высокого давления присоединяется к подающему отверстию в насосе и, одновременно, к отверстию высокого давления ГУР через полый болт. Все болты затягиваются, шланг располагается так, чтобы он не касался других частей авто. Далее ставим трубу низкого давления, сливной и подводящий шланги низкого давления, устанавливаем обратно снятые узлы, заправляем маслом усилитель (двигатель без масла категорически запрещается запускать!), проверяем работу систем.
Гур на инжекторную ниву
Руководство по установке гидроусилителя рулевого управления на автомобили типа НИВА и его модификации
Данное руководство описывает последовательность установки гидроусилителя рулевого управления, требования к его установке и заправке гидравлической жидкостью, для автомобилей типа ВАЗ-21213, 21214, 2131 и их модификаций, с инжекторными и карбюраторными двигателями.
1. Общие требования
Перед началом работ по установке проверить монтажный комплект гидроусилителя в соответствии с прилагаемым перечнем.
Шланги гидравлической системы после установки должны быть проложены свободно и с малыми перегибами (с возможно большими радиусами изгибов).
Уплотнительные медные шайбы должны быть мягкими, т. е. в отожженном состоянии, при необходимости произвести дополнительный отжиг путем нагрева.
Перед началом работ установить автомобиль на горизонтальной, ровной площадке и затормозить стояночным тормозом и дополнительными колодками под колесами.
3. Доработка кузова для установки гидроусилителя
3.1. Расширить путем резки отверстие в щитке передка с использованием прилагаемого шаблона контура отверстия в натуральную величину на РИС.1. острые кромки и заусенцы после резки притупить (инструмент: шаблон по РИС 1. электродрель. сверло D9 мм., электролобзик, зубило, молоток, напильник плоский)
Примечание. В этой статье по клику на рисунки в новых окнах открываются их полноразмерные версии.
3.2. Изготовить паз в кронштейне блока педалей, разметив его по эскизу, приведенному на РИС.2, острые кромки и заусенцы после резки притупить (инструмент: штангенциркуль, дисковая электропила, напильник плоский)
3.3. Подкрасить грунтовкой по контуру кромки отверстия в щитке передка и паза на кронштейне крепления блока педалей (инструмент: кисточка. грунтовка автомобильная)
4. Доработка двигателя для установки насоса гидроусилителя
4.1. Произвести разметку центра бокового отверстия на блоке цилиндров по РИС. 3, установив на блоке кронштейн крепления насоса гидроусилителя и закрепив его болтом крепления головки цилиндров М8х45х1,25 и болтом М6х25, прилагаемыми в комплекте После разметки центра снять кронштейн. отвинтив ранее установленные болты: (инструмент ключ торцовый 13, ключ торцовый 17, молоток, кернер)
5. Установка сошки на гидроусилитель
5.1. Срезать передний упор на рулевой сошке на величину 3. 5 мм по эскизу на РИС.5 (инструмент: дисковая электропила)
5.2. Установить доработанную рулевую сошку на нижний вал сошки гидроусилителя. совместив сдвоенный зуб шлицевого отверстия сошки с меткой в виде риски на торце вала сошки гидроусилителя.
6. Установка гидроусилителя с сошкой в сборе
6.1 Установить среднее положение рулевого вала гидроусилителя относительно его крайних положений путем вращения вала, при этом метка на торце рулевого вала гидроусилителя должна совпасть с меткой на его корпусе.
6.2. Установить гидроусилитель, на лонжерон кузова и закрепить его тремя болтами и самоконтрящимися гайками из комплекта. Гайки болтов крепления гидроусилителя затянуть моментом 35. 45 Нм (3.5. 4.5 кгс) (инструмент: ключ накидной 17. головка торцовая 17, ключ динамометрический;
6.3. Загерметизировать место стыка корпуса гидроусилителя и кузова автомобиля применив пенополиуретан или силикон.
6.4. Установить шаровые пальцы рулевых тяг в конические отверстия рулевой сошки, затянуть корончатыми гайками моментом 45. 55 Нм (4.5. 5.5 кГм), зашплинтовать (инструмент: головка торцовая 22, ключ динамометрический, плоскогубцы)
11. Рекомендуемые марки масел дли заправки гидроусилителя руля
Внимение: гидроусилитель заправлять только маслами для автоматических коробок передач.
AGIP DEXRON II D-21103
ARAL OEL РЗ19 DEXRON D-20383
AVIA FLUID ATF 77 DEXRON D-20760
ВP AUTRAN DX II D-20335
CALTEX TEXAMATIC FLUID DEXRON D-20139
CASTROL TQ DEXRON II D-20815
ESSO ATF DEXRON D-21065
ESSO ATF DEXRON D-21611
SHELL DEXRON II D-20137
TEXACO TEXAMATIC 9226 D-20112
VEEDOL ATF DEXRON II D-20816
PENTOSIN CHF IIS
ГУР НИВА
Установка рулевого редуктора на НИВУ
Отсутствие усилителя рулевого управления — как-то очень несовременно. Тем более в перспективе установка колес нестандартного размера. Поэтому сразу после приобретения автомобиля было решено установить ГУР.
ЭУР я не рассматривал так как мой рулевой редуктор (далее РР) весь истекал маслом, и сильно люфтил, в общем, подлежал замене.
На следующий день купил РР, насос ГУР от Mitsubishi Galant (80х годов)
В этот же день вечером наткнулся на статью в интернете по установке такого РР в 2121, в которой есть шаблон для вырезания отверстия в моторном щите под этот РР (так как он немного больше родного). Шаблон, кстати, не в натуральную величину, поэтому пришлось его заново рисовать.
Так как я работаю в рекламном агентстве, напечатал шаблон на самоклющейся пленке и наклеил его на моторный щит.
Вырезал с помощью маленькой болгарки и дрели. Используйте диски толщиной 0,8 или 1 мм, хоть они и стачиваются быстрее толстых, но резать ими одно удовольствие, режут очень быстро.
Изготовление кронштейна насоса ГУР и установка регулируемой рулевой колонки от 2110 на НИВУ
Докупил недостающие вещи:
1. Ремень ГУР 21214
2. Шкив ГУРа на коленвал (в комплекте идет храповая гайка и дистанционная шайба
3. Пластиковый бачок ГУР газ 31105.
4. Шланг высокого давления (к счастью шланг подошел и к рейке и к насосу, правда длинноват, но выбирать не пришлось.
5. 2 литра масла для ГУР (в системе, примерно, литр, но половину одной банки расплескал пока экспериментировал с гуром).
Начал с установки шкива.
Не стал использовать дистанционную шайбу, так как с ней шкив ГУР очень сильно отдаляется от основного шкива. Не знаю, то ли так и должно быть, то ли у 21214 основной шкив имеет другую форму. В общем, шайбу выкинул, а гайку пришлось дорабатывать, а точнее пришлось нарезать в ней резьбу до конца, укоротить (на ширину шайбы) и сточить фаску, которая должна входить в шайбу.
Далее это кронштейн крепления насоса ГУР к блоку двигателя. Это описывать не буду, ибо сомневаюсь, что кто-то станет, как я устанавливать насос ГУР от галанта. Просто прикреплю несколько фото.
Кронштейн делал из пластины толщиной 5 мм.
Покрасить чем-то надо было, а баллончики все практически пустые. в итоге вышло так.
Руководство по установке гидроусилителя рулевого управления на автомобили типа НИВА и его модификации
Данное руководство описывает последовательность установки гидроусилителя рулевого управления, требования к его установке и заправке гидравлической жидкостью, для автомобилей типа ВАЗ-21213, 21214, 2131 и их модификаций, с инжекторными и карбюраторными двигателями.
1. Общие требования
Перед началом работ по установке проверить монтажный комплект гидроусилителя в соответствии с прилагаемым перечнем.
Шланги гидравлической системы после установки должны быть проложены свободно и с малыми перегибами (с возможно большими радиусами изгибов).
Уплотнительные медные шайбы должны быть мягкими, т. е. в отожженном состоянии, при необходимости произвести дополнительный отжиг путем нагрева.
Перед началом работ установить автомобиль на горизонтальной, ровной площадке и затормозить стояночным тормозом и дополнительными колодками под колесами.
3. Доработка кузова для установки гидроусилителя
3.1. Расширить путем резки отверстие в щитке передка с использованием прилагаемого шаблона контура отверстия в натуральную величину на РИС.1. острые кромки и заусенцы после резки притупить (инструмент: шаблон по РИС 1. электродрель. сверло D9 мм., электролобзик, зубило, молоток, напильник плоский)
Примечание. В этой статье по клику на рисунки в новых окнах открываются их полноразмерные версии.
3.2. Изготовить паз в кронштейне блока педалей, разметив его по эскизу, приведенному на РИС.2, острые кромки и заусенцы после резки притупить (инструмент: штангенциркуль, дисковая электропила, напильник плоский)
3.3. Подкрасить грунтовкой по контуру кромки отверстия в щитке передка и паза на кронштейне крепления блока педалей (инструмент: кисточка. грунтовка автомобильная)
4. Доработка двигателя для установки насоса гидроусилителя
4.1. Произвести разметку центра бокового отверстия на блоке цилиндров по РИС. 3, установив на блоке кронштейн крепления насоса гидроусилителя и закрепив его болтом крепления головки цилиндров М8х45х1,25 и болтом М6х25, прилагаемыми в комплекте После разметки центра снять кронштейн. отвинтив ранее установленные болты: (инструмент ключ торцовый 13, ключ торцовый 17, молоток, кернер)
5. Установка сошки на гидроусилитель
5.1. Срезать передний упор на рулевой сошке на величину 3. 5 мм по эскизу на РИС.5 (инструмент: дисковая электропила)
5.2. Установить доработанную рулевую сошку на нижний вал сошки гидроусилителя. совместив сдвоенный зуб шлицевого отверстия сошки с меткой в виде риски на торце вала сошки гидроусилителя.
11. Рекомендуемые марки масел дли заправки гидроусилителя руля
Внимение: гидроусилитель заправлять только маслами для автоматических коробок передач.
AGIP DEXRON II D-21103
ARAL OEL РЗ19 DEXRON D-20383
AVIA FLUID ATF 77 DEXRON D-20760
ВP AUTRAN DX II D-20335
CALTEX TEXAMATIC FLUID DEXRON D-20139
CASTROL TQ DEXRON II D-20815
ESSO ATF DEXRON D-21065
ESSO ATF DEXRON D-21611
SHELL DEXRON II D-20137
TEXACO TEXAMATIC 9226 D-20112
VEEDOL ATF DEXRON II D-20816
PENTOSIN CHF IIS
Установка ГУРа с Нивы Шевроле на штатное место генератора НИВЫ
Я устанавливал насос ГУРа на штатное место генератора. Так как мой тракторный давно прижился наверху.
Ну а теперь нюансы, с которыми я столкнулся.
Насос, рулевая машинка, бачок и кронштейн насоса приобрел
1) Кронштейн насоса пришлось делать самому.
2) Куплен был шкив от ГУРа 21214 с гайкой и проставкой.
3) Ремень подобрал, длина 670мм
4) Прорезал отверстие под рулевую машинку по шаблону. Лишнее запенил, пыльника у меня не было.
5) Подрезал сошку, чтобы болт не мешал полному повороту руля.
6) Шланг высокого давления заказал, сделали за 10 мин. Длина 1,1 метр. Идет под защитой двигателя. Концы 90 градусов.
7) Шланги низкого давления
8) Карданчик между рулем и рул. машиной подошел с 21214 Нивы с электроусилителем, подошел без всяких переделок.
Пластины крепления насоса ГУР в НИВУ
Многие покупают комплект ГУРа от Нивы Шевроле (2123)
Для установки насоса к кронштейну ГУРа нужны такие пластинки, ни где не видел их в продаже.
Изготовил свои. Полностью повторяют заводские.
Пластины крепления насоса ГУР к Кронштейну.
Кронштейн ГУРа НИВЫ — работа над ошибками
Как-то обратил внимание, что при работе ДВС на холостых генератор вместе с кронштейном подозрительно телепает. Заглушил, подёргал гену, кронштейн, насос ГУРа все сидит мертво. запускаю мотор еще раз — без изменений. Решил протянуть крепление кронштейна и тут все сразу встало на свои места, только дотронулся ключиком до болта полболта обламывается, трогаю следующий такая же херь + тоже самое происходит с кронштейном натяжителя ремня на гене. Естественно обломыши остаются в блоке. Принялся разбирать.
Видно обломыш в гбц и блоке
Радиатор снял из-за того что думал придется высверлиать обломыши, но на мое удивление даже сломавшись за подлицо они выкрутились от руки.
Далее, сняв кронштейн начал выяснять причину данной поломки. При детальном рассмотрении всех деталей выяснилось, что родные шпильки крепления передней крышки ДВС (которые мной были заменены на более длинные болты при установке кронштейна) были на 6, отверстия в кронштейне были на 8. Ну и не мало важную роль сыграл материал из которого были изготовлены эти болты.
Для этого заказываем у токаря переходные шпильки М6-М8 соответствующей длинны. Выточил он их из буровой штанги, короче хрен сломаешь.
Слева: переходные шпильки из буровой штанги. справа: родная заводская шпилька
Устанавливаем кронштейн на новые шпильки. И чтобы больше не вспоминать эту неприятность, решил закрепить кронштейн еще одной точкой которая была предусмотрена, но не была там закреплена т.к. при установке ГУРа побоялся сверлить блок. Эта точка в районе трамблёра, вот она:
Просверлил, нарезал резьбу и вкрутил болт.
Теперь кронштейн, как и полагается закреплен на всех 4х точках.
