Лада 4×4 3D «Самогонка» › Бортжурнал › Рама для Нивы в деталях. 5.
После вынужденного двухмесячного перерыва, снова вернулся к постройке своей зомбо-зло-Нивы 🙂 Я остановился на сварке рамы. Несколько дней готовился, вспоминал свои задумки. В общем-то перерыв был большой, но это неплохо. В голове вызрели новые мысли и планы.

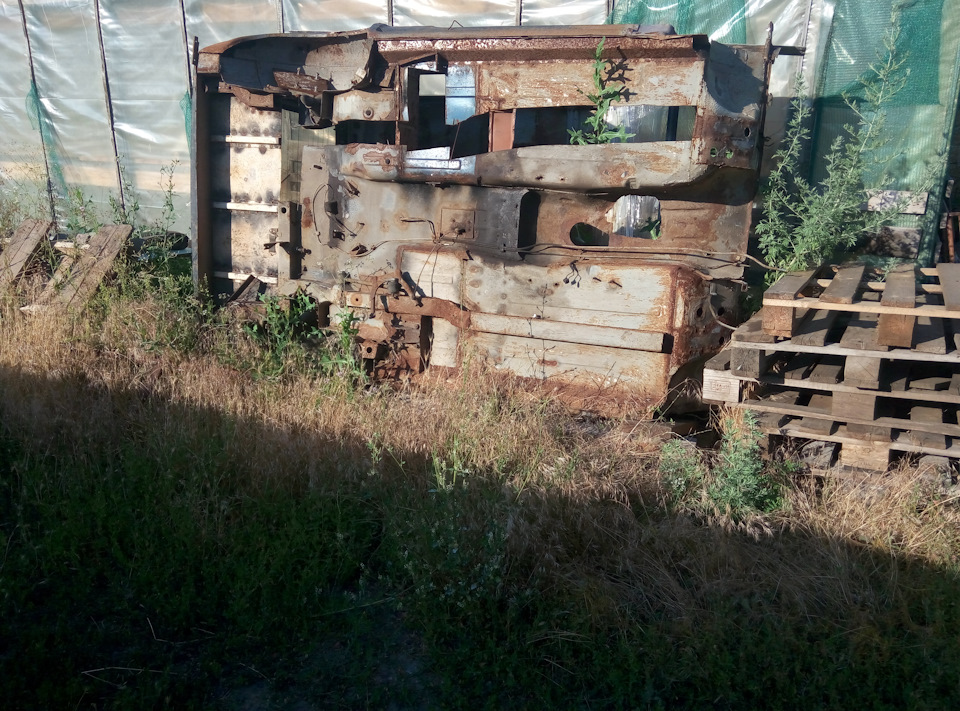

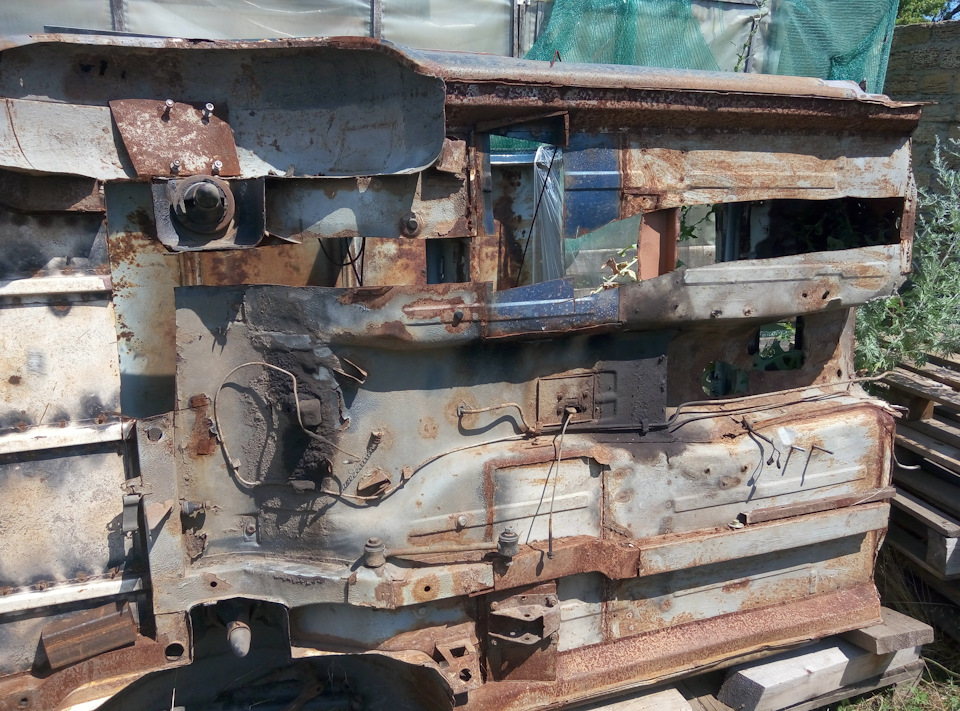

Из важного. Я никак не мог определиться со способом крепления будки к раме. Изначально я планировал сварить их, чтобы получилась стандартная нивовская конструкция с интегрированной рамой. Но теперь я склоняюсь к тому, чтобы посадить будку на раму через подушки. По этому поводу я напишу отдельный пост.
В общем сегодня я доделал задние части лонжеронов. Из остатков профиля (60х80х3 мм) нарезал заготовок и приступил. Да, те кто не в курсе, изначально я собирал раму по чертежам другого человека. Но там оказалось куча косяков, поэтому сейчас делаю по своему разумению.

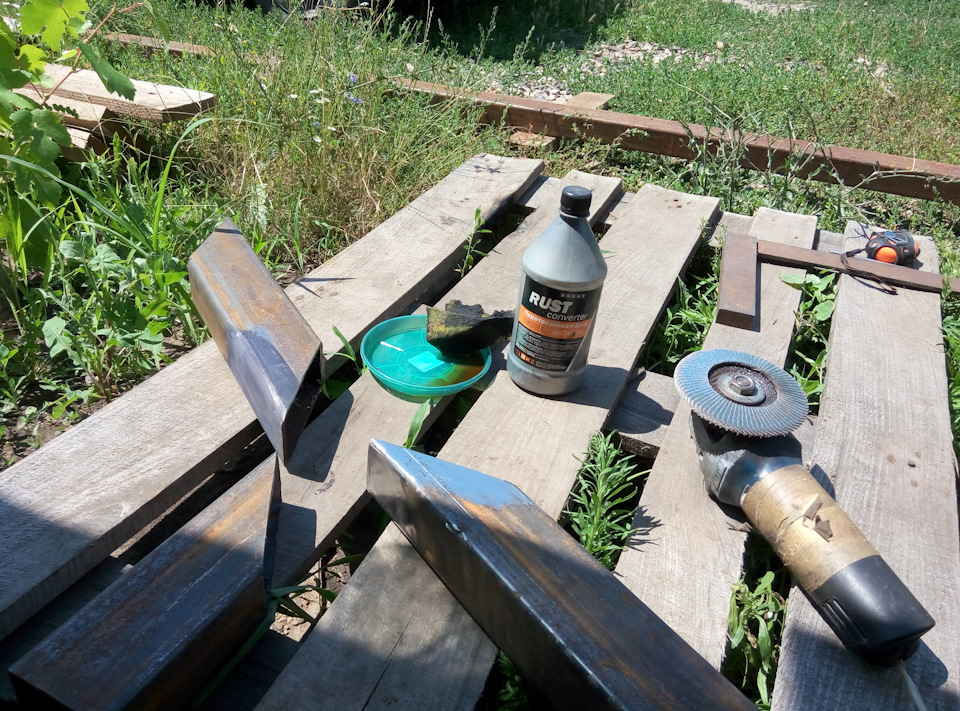

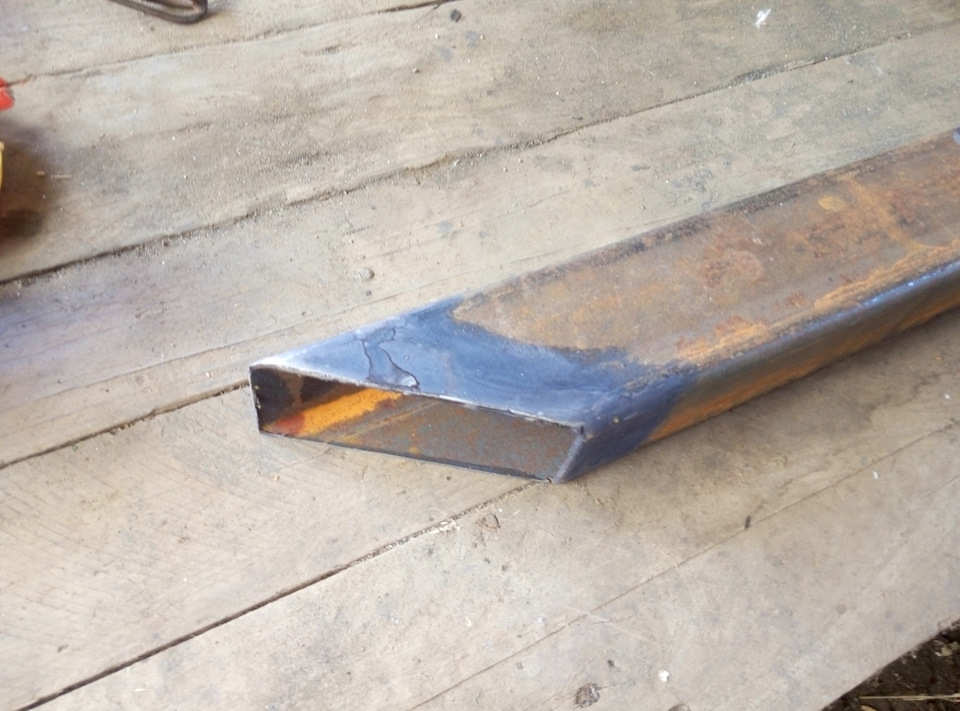

После порезки заготовок, я зачистил лепестком места под сварку, до голого металла. Где нужно снял фаску. Это очень важно. Рама это не оградка, от нее зависит моё здоровье и жизнь, поэтому сварено должно быть намертво!

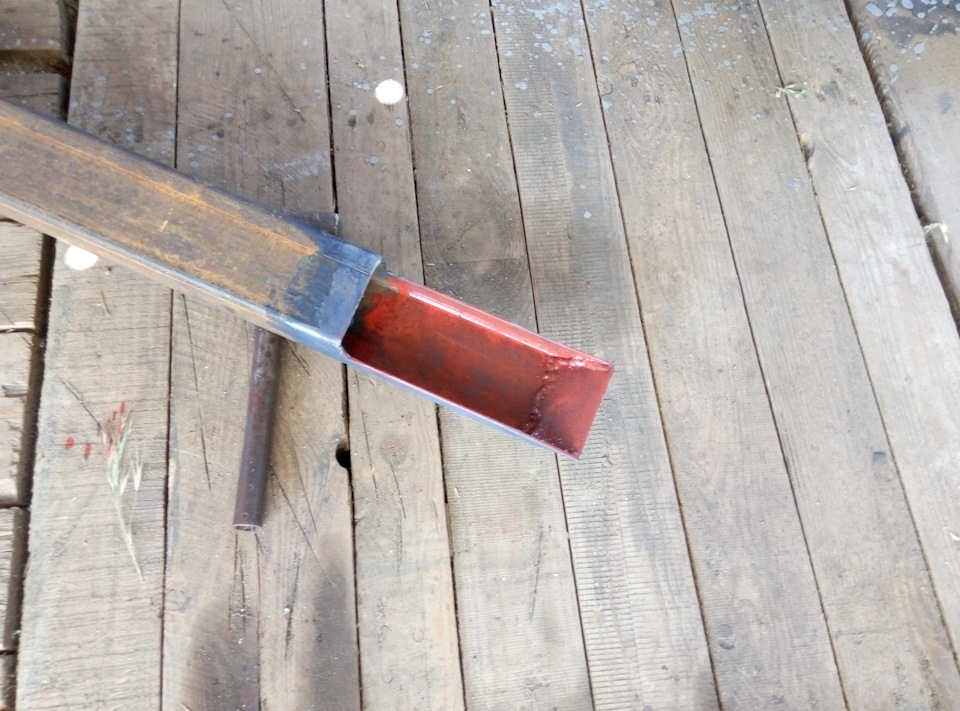

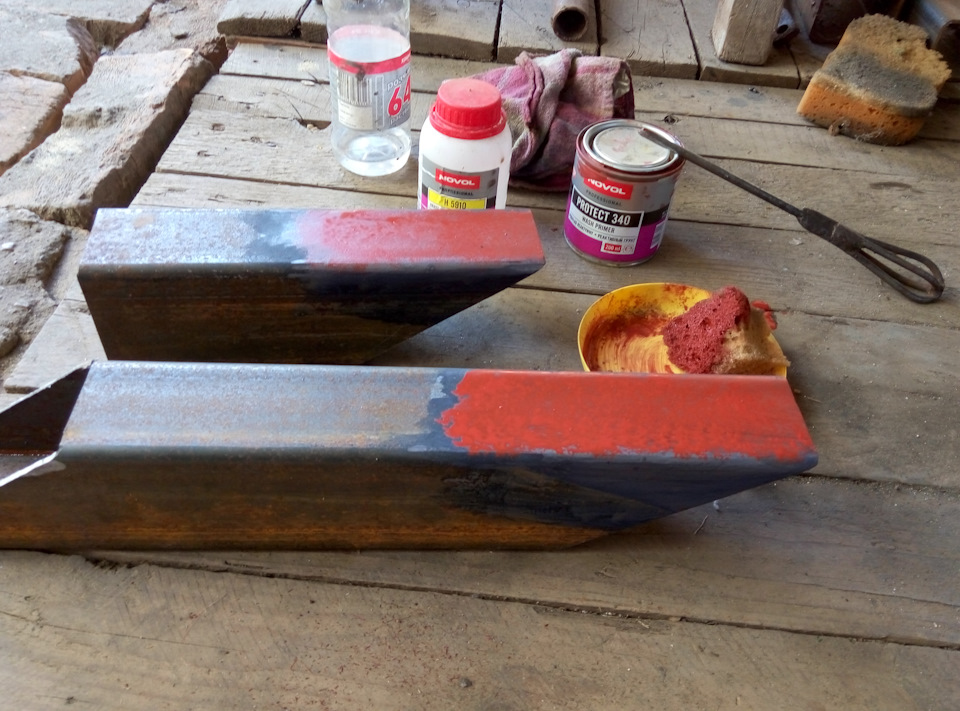

Зачищенный металл обработал преобразователем ржавчины. Затем обезжирил. Места которые завариваются наглухо я обрабатываю кислотным грунтом Novol.

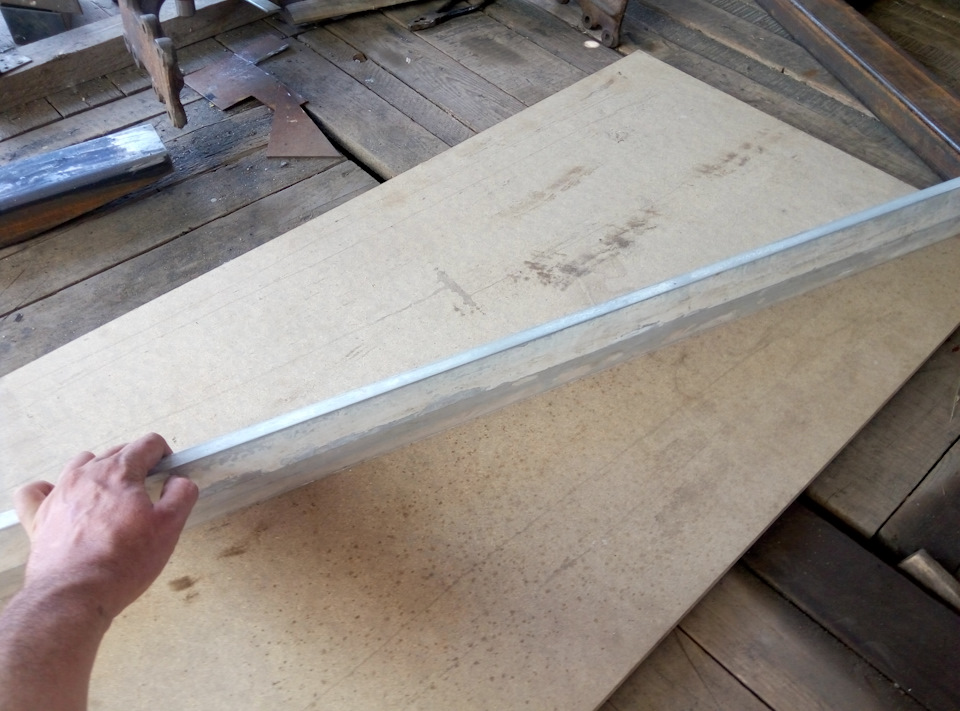

Дальше пошла сварка. В качестве стола использую ровный лист дсп. Перед сваркой обязательно проверяю не повело ли его влагой итд. Он должен быть ровный и чистый!

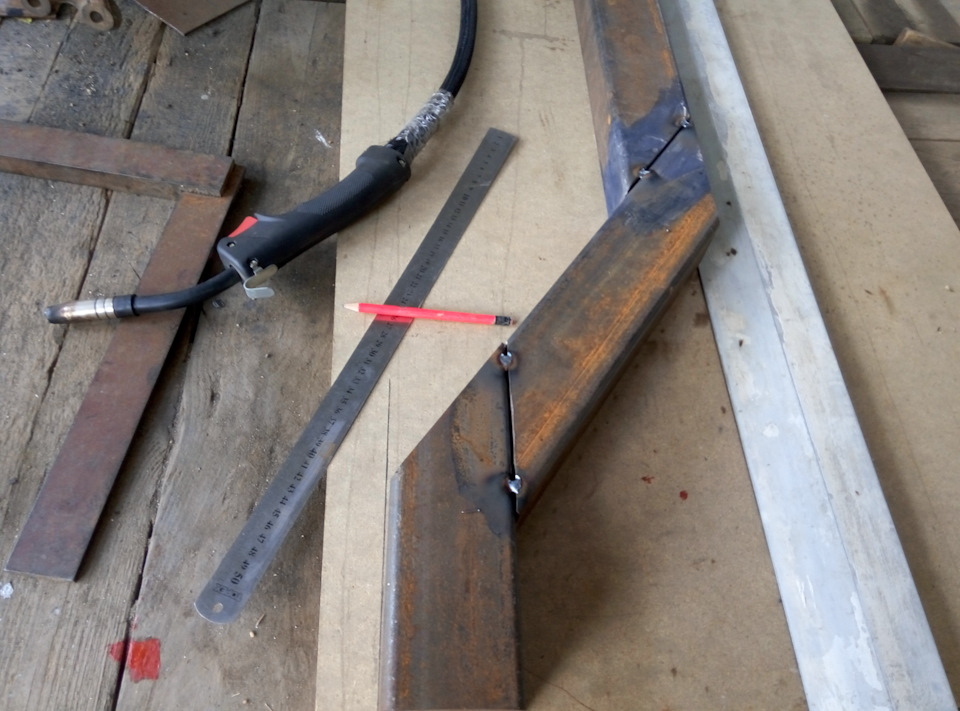

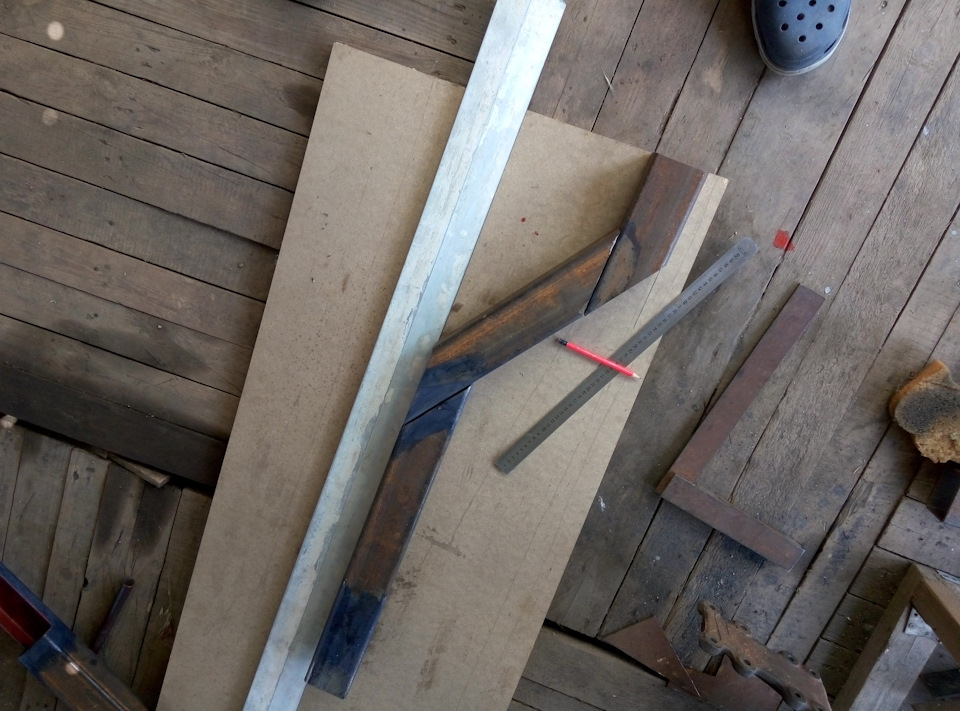

Выставляю детали на стол. Всё время проверяю геометрию. Всё должно быть тютя в тютю. Использую профессиональные стальные уголки, расчерчиваю линии на столе итп. В общем занимательная геометрия!

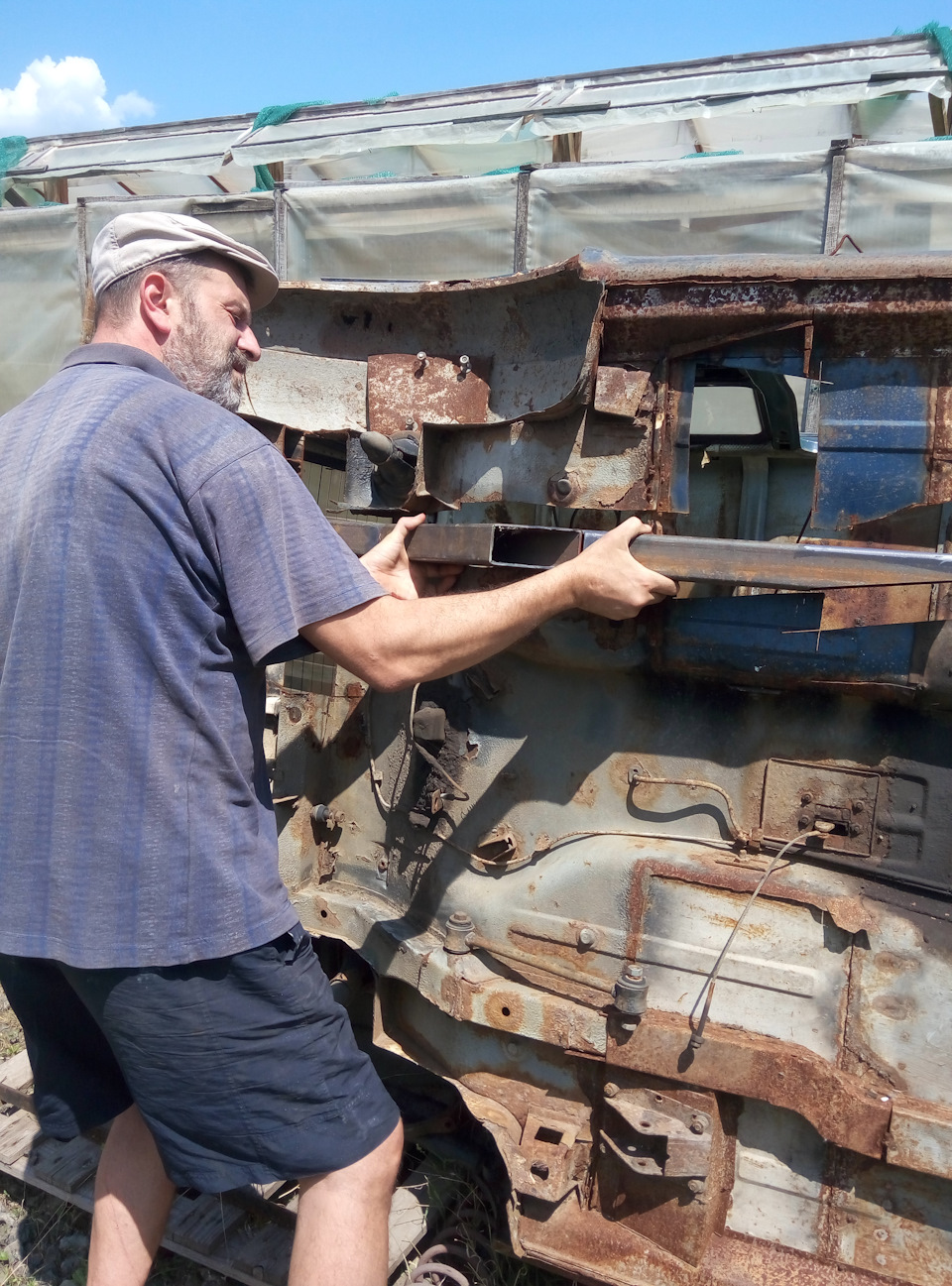

Сначала варю небольшими прихватками, чтобы не уводило металл. Потом опять проверяю размеры. Дальше примеряю деталь по месту.

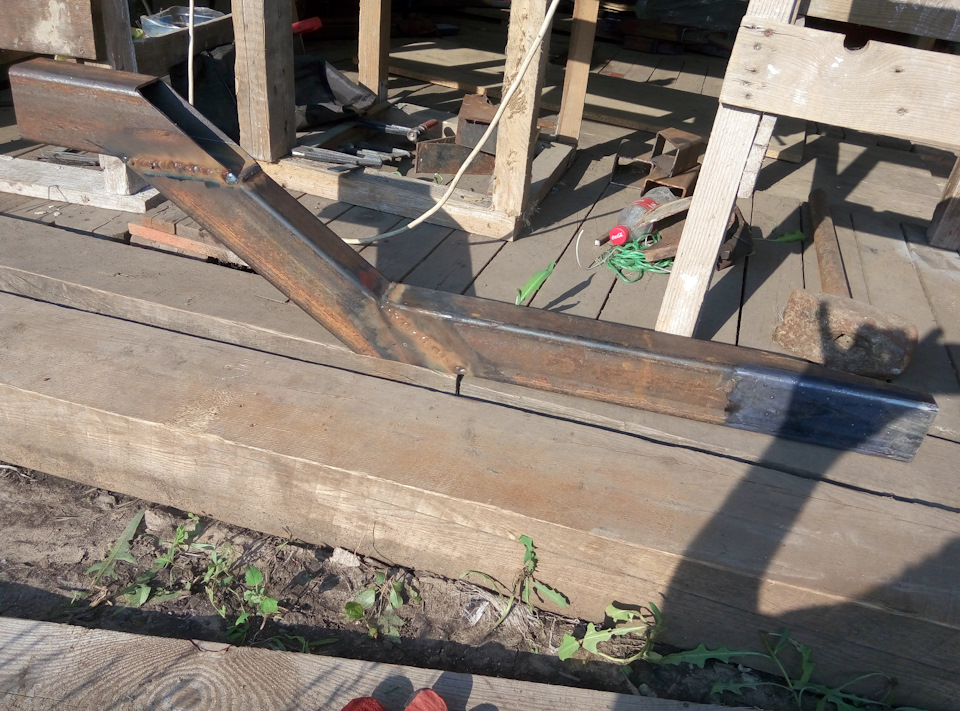

Только всё проверив, обвариваю деталь по злому. Варю три шва. Первым заливаю дно, вторым перекрываю, потом чухаю его немного турбиной и кладу финальный.

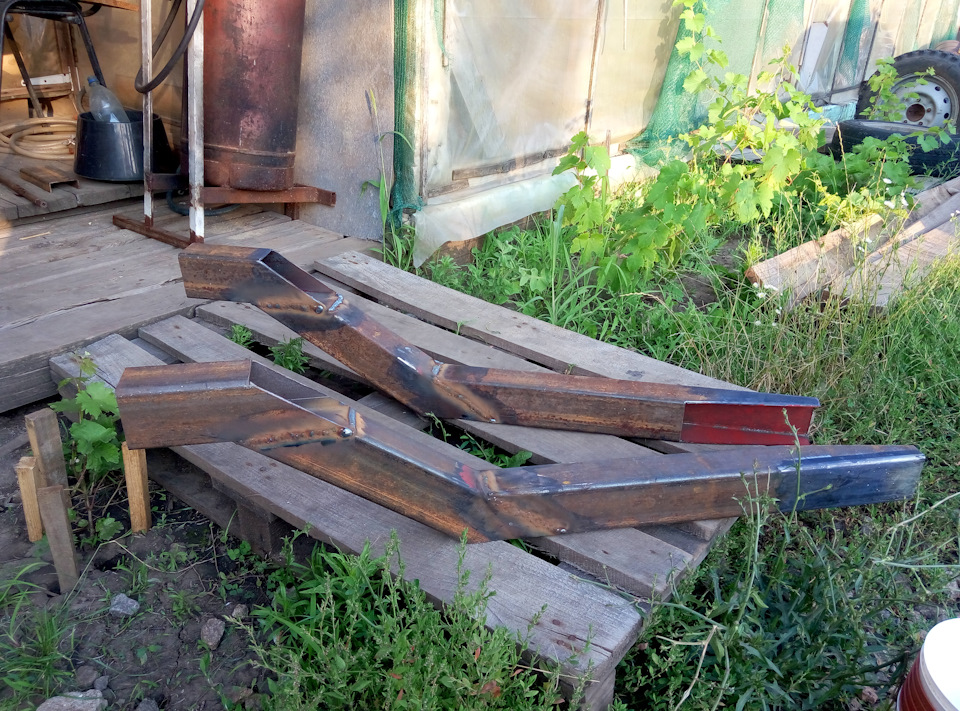

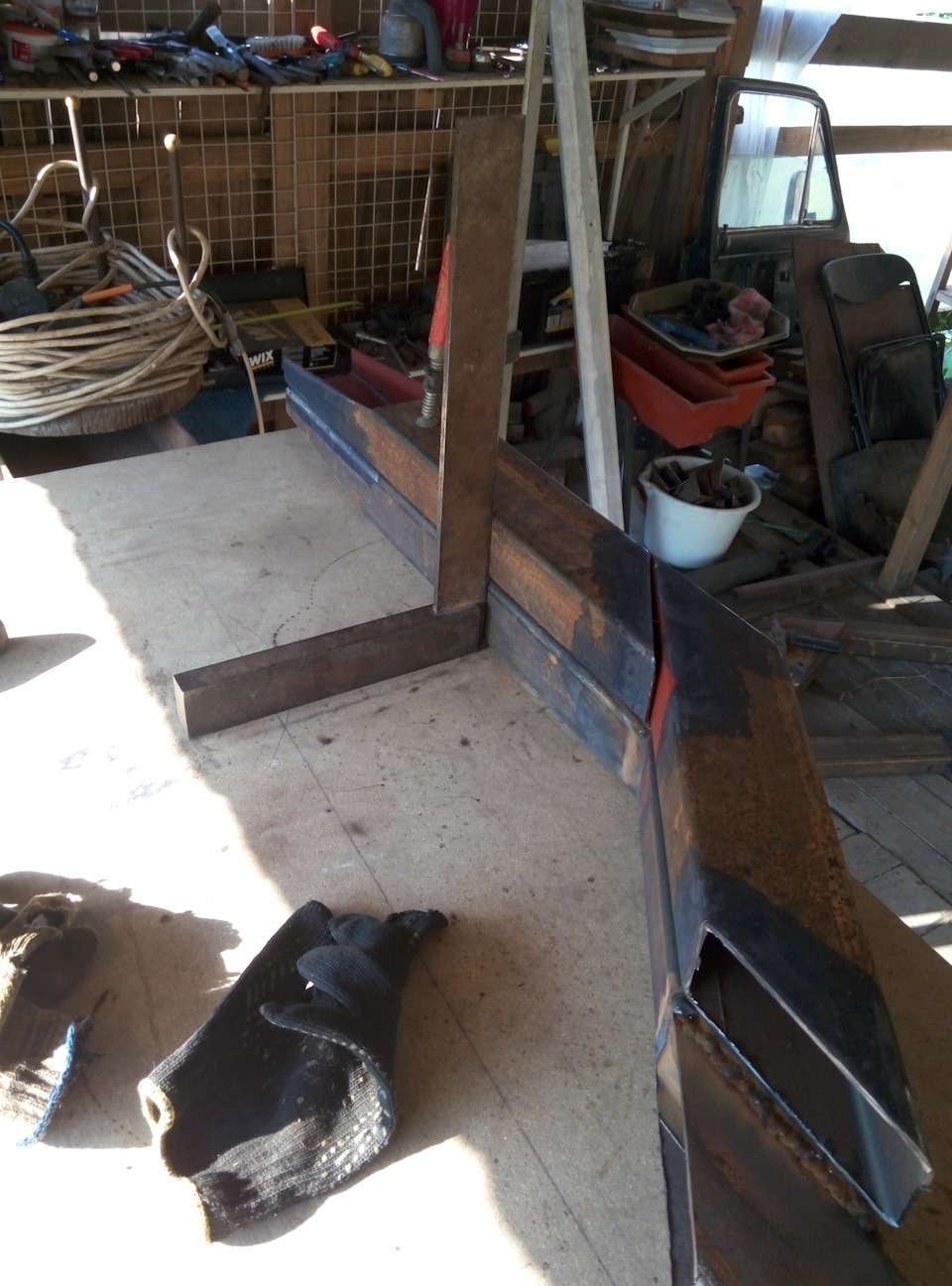

Второй лонжерон варю строго по первому. Они должны совпадать, до миллиметра. Для этого опять использую свой чудо-стол и струбцины. Новую деталь тщательно подгоняю по старой, никаких ошибок!
Теперь в летний душ и пивас!
Завтра буду ваять стапель и собирать раму в кучу. Уфф. Всем хорошего настроения и позитива!
Лада 4×4 3D 1993, двигатель бензиновый 3.0 л., 272 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Лада 4×4 2121 Нива, 2007
Лада 4×4 2121 Нива, 2015
Лада 4×4 2121 Нива, 1990
Лада 4×4 2121 Нива, 2021
Комментарии 32
задрали вы уже, нивоводы
1. рама является самостоятельным силовым элементом
2. рама формуется не из говна, купленного на ближайшей металлобазе
(а это, как говорят у вас в Одессе «таки две большие разницы»)
3. нивоводство — тупиковая ветвь Эволюции
4. для тех, кто в танке, смотри пп. 1,2,3,4
А она мне нравится ))) Будут проблемы с качеством рамы, подберу на разборке железо с чего-то более серьезного. Спасибо за пожелания 🙂
Так а что с документами?
Пока жду родственничка, мб обьявится.
Отличная работа, упорство ваше не знает границ, очень интересно читать и смотреть за процеесом. А то захтдишь в ленту, а там что-то типа «помыл машину», «скол на капоте, еду к официалам», «какой автошампунь выбрать».
Когда «хочется», то вопросы целесообразности отпадают.
Вопрос по раме:
Будут ли дренажные отверстия, чтобы ее внутренняя полость проветривалась?
Для прокраски внутренних полостей труб можно использовать насадку-распылитель от антикора и в несколько проходов все прокрасить до антикоррозионной обработки.
Пожелаю, побольше свободного времени на проект, ведь, это не просто восстановление машины, а можно сказать настоящая проверка воли и характера + дополнительная закалка.
По алкидным краскам очень понравилась поли-р метальик, сохнет за 30минут (уже не липнет), очень удобно ей работать, так как время на ожидание сушки значительно сокращается.
Большое спасибо за поддержку！
Как завещал нам великий Товарищ Сталин: “во всем нужна сноровка, упорство тренировка”😀
Ветиляция непременно будет, сапуны или вытяжка в шноркель, я недавно создавал пост с этим вопросом в соответствующих сообществах. Внутри антикор в виде раст стопом и пуш салом. Поищите тут на драйве тему, типа вечный анткор, владелец ваз 2104. Такая обработка позволяет ничего больше не делать долгие годы.
garage-xarinka › Блог › Интегрированная рама на НИву
Рама, для остатков кузова Нивы, сделали по размерам родных лонжеронов только перед опустили заведомо на 6см, чтоб не лифтовать, кузов можно приподнять если вдруг ошиблись с расчетами.На днях будем спаривать кузов с рамой, а потом с каркасом и усиливать стыки
Комментарии 22
Привет! Каким весом рама получилась и что за металл?
Не взвешивал, не знаю, надо будет всю ниву взвесить сколько она получилась самому интересно.
Профиль 60х80х3мм
Сваривать как будешь, и перед как собирать на двутавре?
А чертежи и размеры у вас есть?Просто машинка сгнила, хочется восстановить, но именно на раму.
А я ее вчера живьем виде, уже в более менее собранном виде. Нормальный аппарат получается.
ты конечно молодец работа проделана колосальная но из профиля мне показалось тонковато сильно я делаю из уголков одну раму делал 50*50*5 а другую делаю из 75*75*6 вот посмотри vk.com/id167531216?z=phot…167531216_201778215%2Frev
ХЗ, может и так, пока все замороженно, до испытаний далеко.
А если рассудить логически, чем и мотивированно рама из профиля. Родные лонжероны из 2мм стали
мы сделали из 3мм плюс пол и все железо 1.2мм все как в стоковом авто, только с дополнительным запасом, так как стокового запаса хватает, (ведь сидели инженеры расчитывали) ломает передние лонжероны только из за усталости металла или из за срока эксплуатации (сгнивают) плюс еще будем делать каркас безопастности из труб это тоже придаст дополнительную жесткость, думаю остальное увеличение (утолщение элементов кузова бедет только утежелять конструкцию, больше ничего не даст, плюс не забываем о безопастности на дорогах общего пользования если ДТП а у тебя лонжерон из 6мм уголка то выжить вам ну удастся, эфект удара молота об наковальню.Удачи.
если не ошибаюсь лонжи на ниве из двух листов стали 1.5 мм для стокового авто, а если 33 колёса + лебедка тут надо чтото мошное, а на счёт дтп то если в стену то да не гуд, а если в лобовую то шансов больше когда рама не зря делают каркас безопасности или в ф1 капсулу жизни. а насчёт веса я вообще непарюсь у ленда вобще 4.5 тонны и ездит.
Ошибаешься.В передних там усилитель на крепление балки идет + доп толщина.А насчет ДТП лонжероны делаются с таким расчетом чтоб при ДТП складыватся гася нагрузку.Почитай конструкцию авто и все поймешь
ты конечно молодец работа проделана колосальная но из профиля мне показалось тонковато сильно я делаю из уголков одну раму делал 50*50*5 а другую делаю из 75*75*6 вот посмотри vk.com/id167531216?z=phot…167531216_201778215%2Frev
подскажи ее повести может
ты конечно молодец работа проделана колосальная но из профиля мне показалось тонковато сильно я делаю из уголков одну раму делал 50*50*5 а другую делаю из 75*75*6 вот посмотри vk.com/id167531216?z=phot…167531216_201778215%2Frev
Зачетно а конечный результат есть?)
Ребят даите пожалуиста размеры вашеи рамы если не сложно очень заинтересовало хочу свою переделать и инфу если можно про рамную ниву от 469
Размеров нету, надо промерять лазить, уже пол приварили частично.Делали так:промеряли старые лонжероны и точно по ним изготавливали раму.Профиль 80х60х3 два куска по 3м.
делали пропилы и сгибали сваривали, потом по торцам еще усиливали место сварки главное на раме не должно поперечных швов.На фотках рама без усиления, это после делали.Попозже выложу как рулевое сделали.
