Как балансируют карданы на ниве
Лада 4×4 3D лаура на базе 21214 4 D › Бортжурнал › Балансировка карданного вала Нивы в С-Пб
Очередная запись, в контексте подготовки машины — к старту на Мурманск…
Благодаря, вот такому «гламуру» —

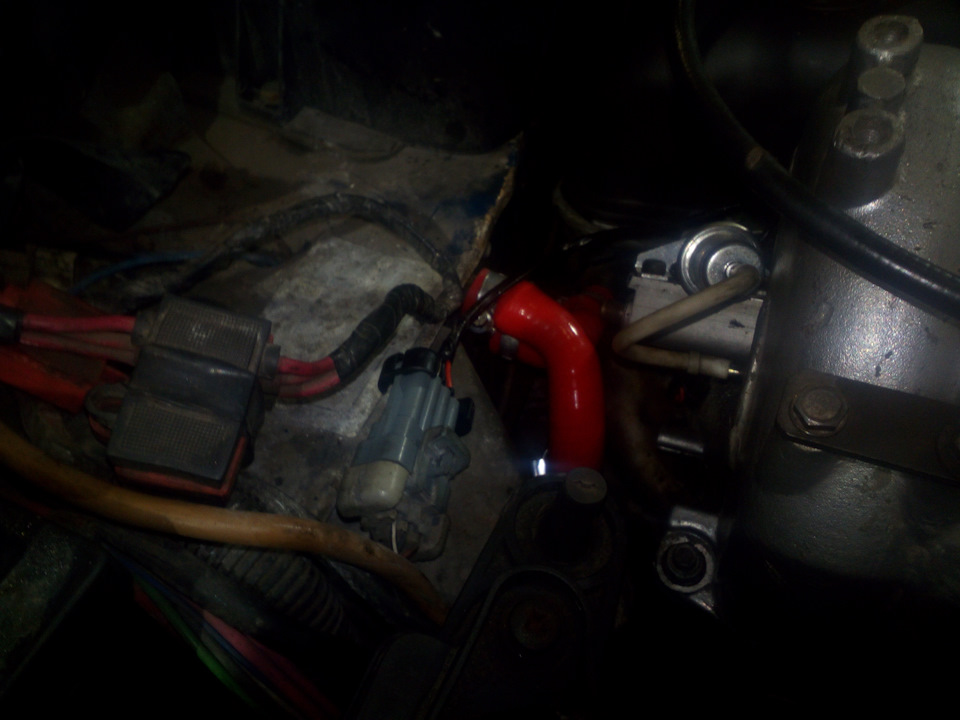

вчера вечером, состоялся первый/пробный пуск ДВС 1.8
А так — данная запись, о очередном подготовительном этапе, перед финальной сборкой автомобиля…
Как много им, уделили букв в текстах отчетов …
Сняли крышку, проверили момент затяжки «внутренностей»…
Да и обкатку прошел редуктор на ТНК-ой трансмиссионке —

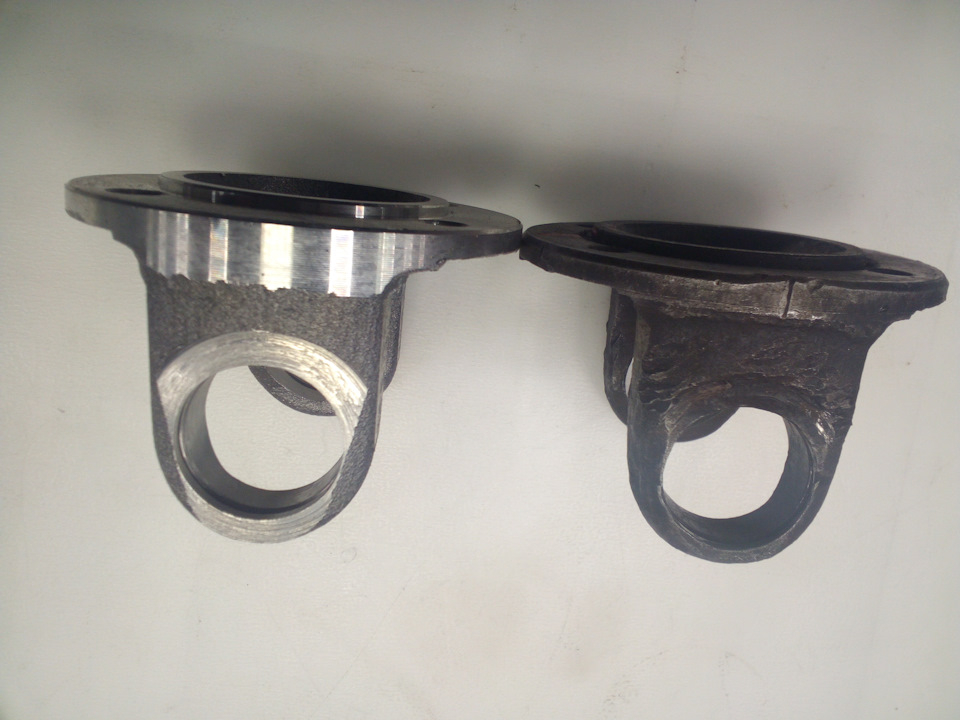

Кардан «запросил» замены обеих(обоих) крестовин —
Вообщем, эти ребята мне понравились тем, что отказались балансировать задний кардан (который действительно создавал проблемы с момента установки) без замены ШРУСа…
«Выхватив» очередные «шальные» 2600-рэ, поехал выводить передок в «идеал»…

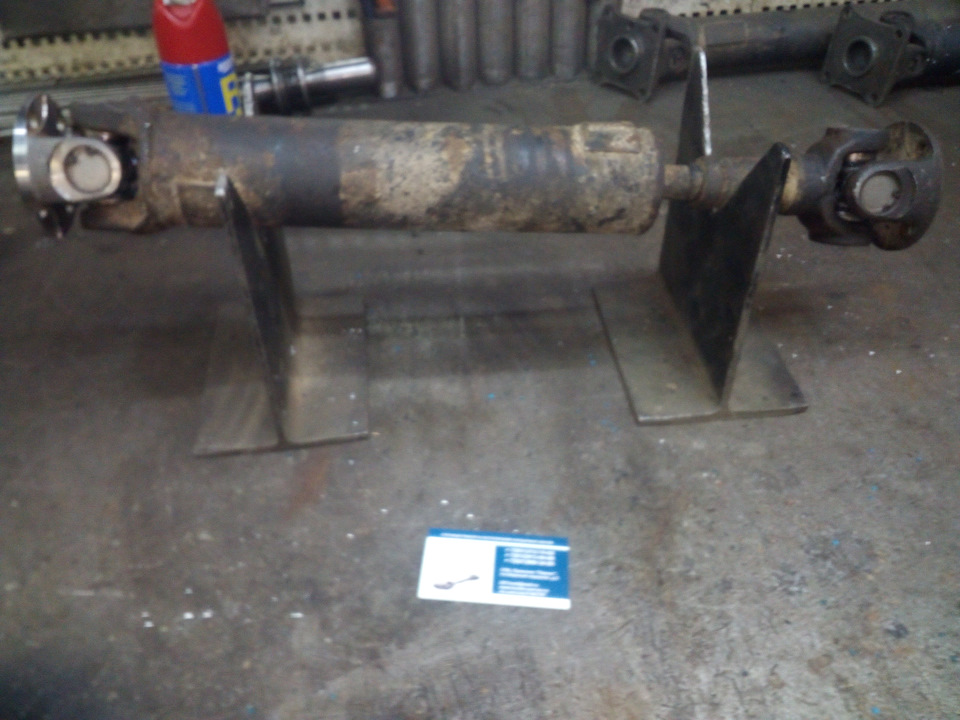

Осмотр/проверка перед установкой …

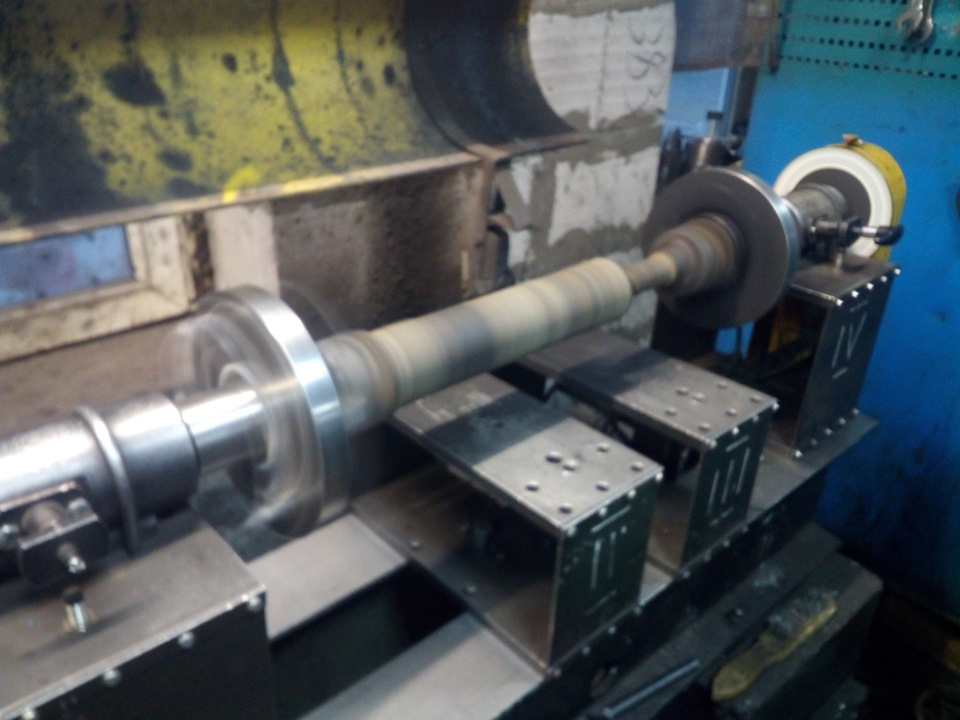

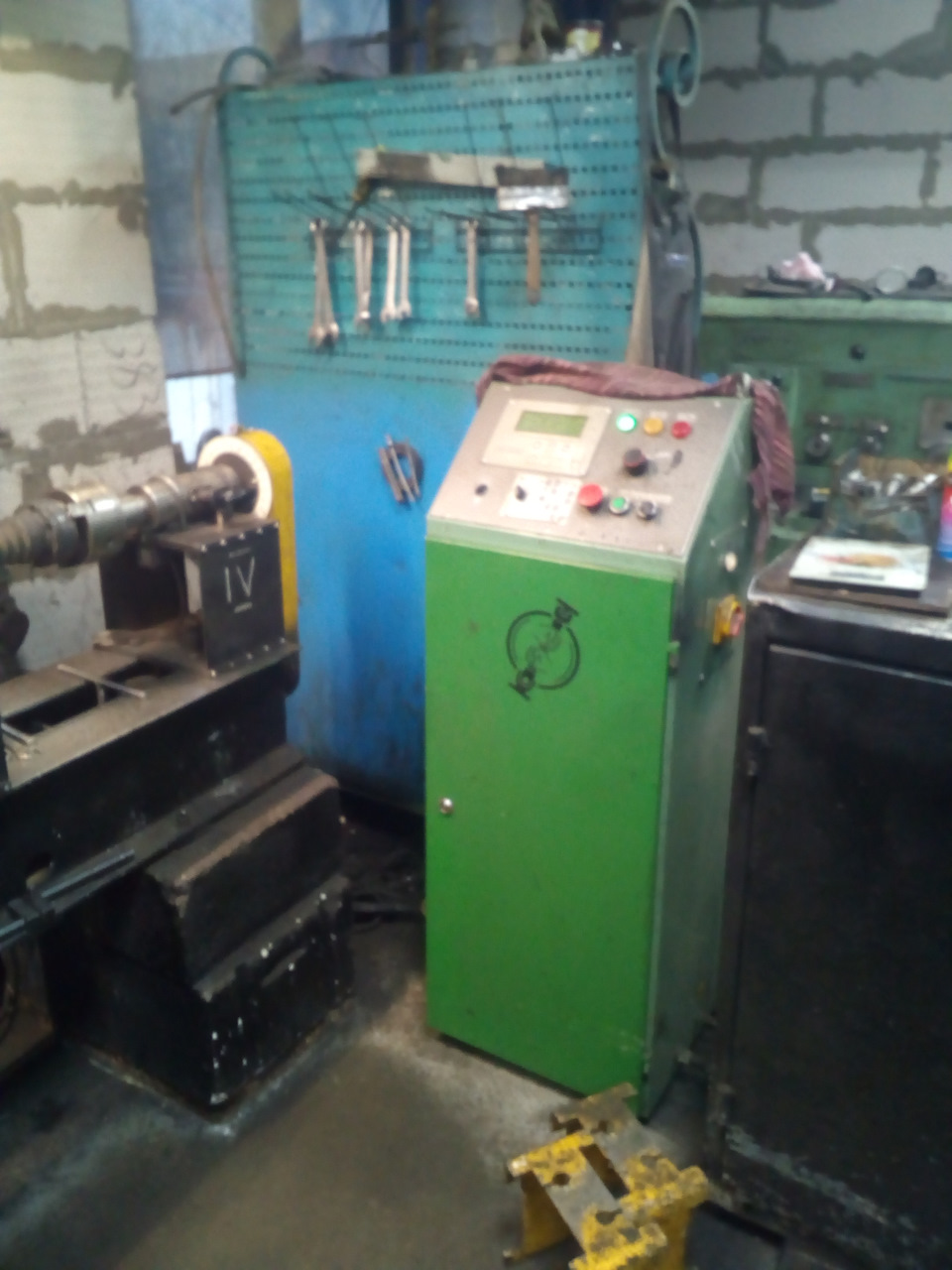

Станок настроили под мой кардан (после замеров) —

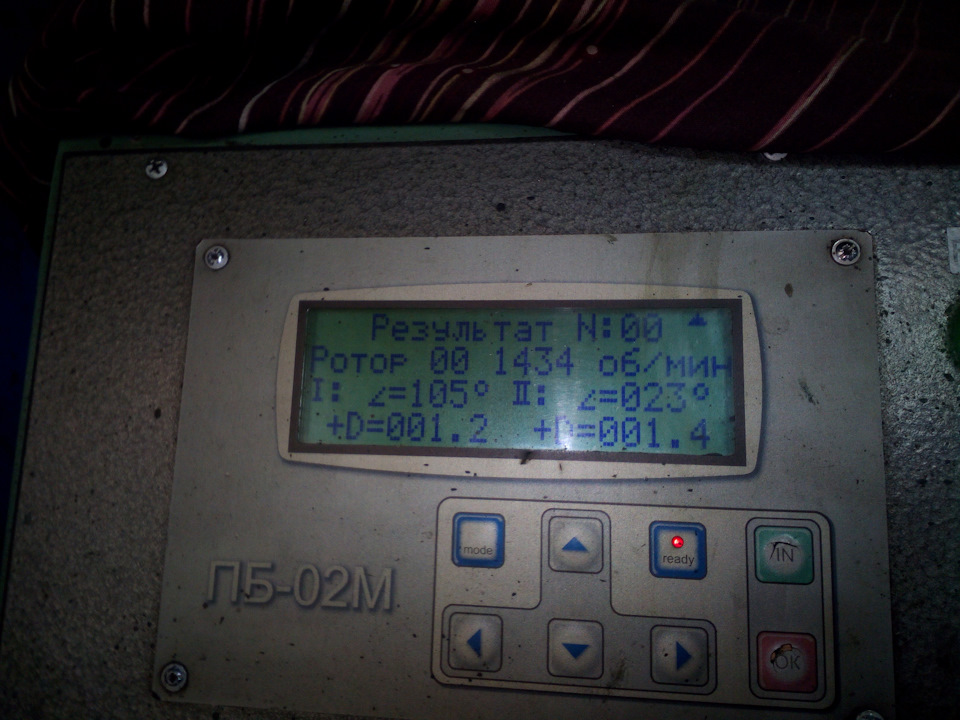

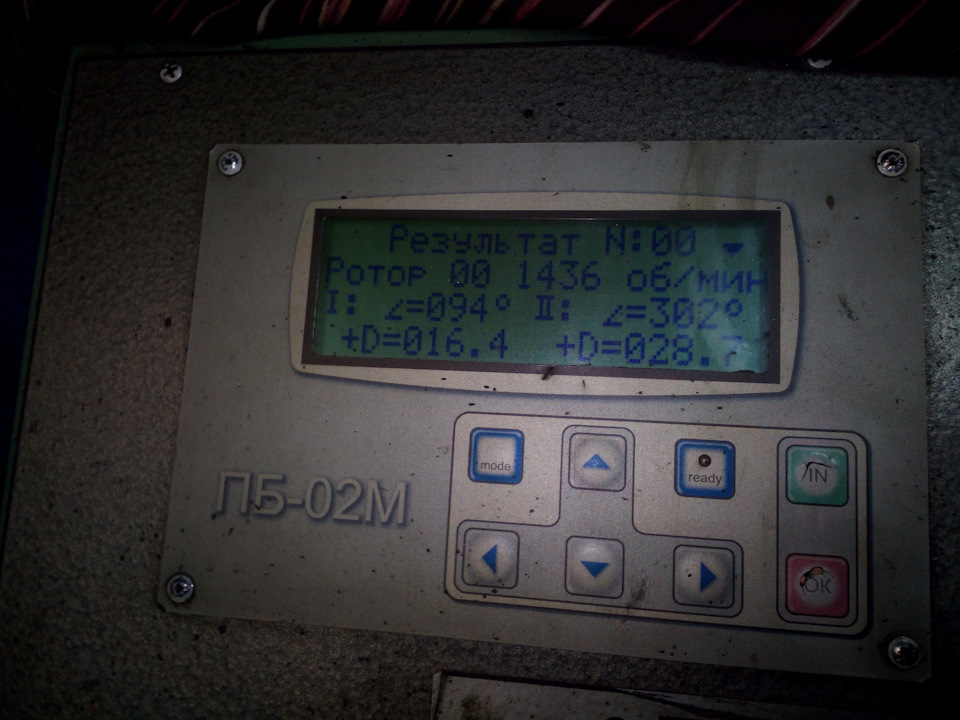

Смотрим на данные дисбаланса —
нижняя шкала с D данными
Что бы их получить, используется вот такой тестовый «грузик» —
А вот такие грузики, для камазистов/мановцев, это для для сравнения —
И тут — «удар в голову» для Нивы это же норм, оказывается привозят гораздо хуже «ужасы»…
А тут в принципе «»все нормально»»…

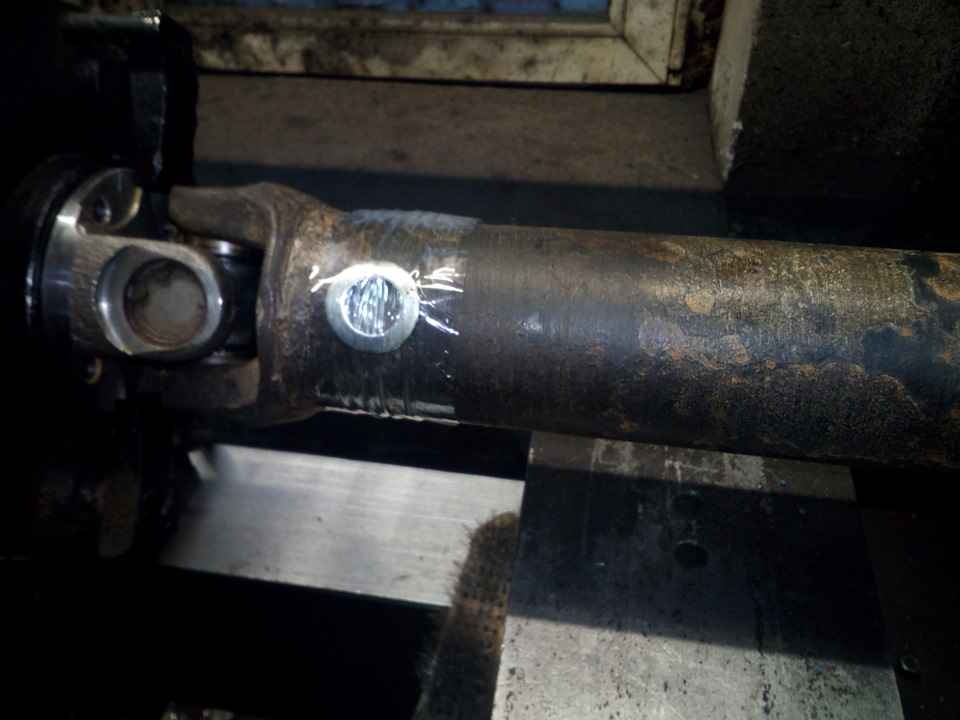

Поясняю — это результат балансировки…
P.S. По результатам проделанной работы у меня сформировалось альтернативное, относительно устоявшихся предпочтений мнение…
Лада 4×4 5D #Universal › Бортжурнал › Балансировка промвала в домашних условиях.
Всем привет.
Не будем рассусоливать и размазывать по тарелке. Как определить, что виновник именно промвал, кажет гугля.
Нам НЕ понадобится:
-снимать рк
-снимать карданы
-снимать промвал
-ваще ничего снимать не надо.
Нам понадобятся:
— 2 хороших накидных ключа на 19, которые не слизывают грани
— развальные пластины на классику
— в идеале гараж с ямой, но и под машиной на улице это сделать реально
— молоток
— фомку
— нитку, проволоку
— тяжёлый болт, или подш.
Немного теории. По факту мы будем править прилегание вертолета промвала (не коробки) к плоскости эластичной муфты. Да, муфта резиновая, но из-за кривизны вертолета, муфта также изгибается и под действием центробежной силы при раскручивании, идёт дисбаланс, отсюда вибрация.
Для чего нам развальные пластины?
Тупо для удобства. Чтобы не стягивать по 10 раз бублик и не откручивать все болты. Мы будем откручивать болты по одному.
Собсно, переходим к процЭдуре балансировки.
1. Откручиваем крепления подушек рк. Чтобы рк свободно ходила. Нам в любом случае это надо делать, т.к. в конце нужно отбалансировать рк.
2. На самый нижний болт рк притягиваем гайкой любую «висюльку»
3. Для удобства глазомера делаем минимальный зазор «прибора» с чем нибудь ровным.
Если в ходе эксперимента прибор ложицо на что либо ровное, «висюльку» следует чуть приподнять.
4. Ставим КПП и рк в нейтраль и от руки! крутим промвал, внимательно смотря на прибор. При дисбалансе и кривом вертолете промвала, наш прибор будет качацо вверх вниз, вместе с рк.
5. При максимальном опускании прибора, фиксируем (мелом, маркером) нижний болт крепления вертолета промвала к муфте и проворачиваем промвал на противоположную сторону. Это(ближайший болт) и будет «косячным местом». В запущенном случае 2 болта. Но это увидите в ходе подбора пластин. Если ход прибора большой (более 2 мм) пихайте сразу 2 пластины. Если от 1 мм до 2 мм, хватит и одной.
6. Пластина вставляется между муфтой и вертолетом! Это важно. Чтобы сделать там необходимый зазор, фомкой подтягиваем за раскрученную, но не вынутую из болта гайку. По месту определите.
7. После установки пластины, затягиваем обратно гайку и повторяем процедуру с прибором.
8. Когда прибор при прокручивании промвала будет стоять на месте, балансировка закончена. В идеал: а)не увидите б) один хрен не почувствуете разницу, если биение меньше 1 мм
9. Далее, центруем рк.
По времени чуть больше 3-х часов и то, из-за «пока поймёшь», пока приноровишься. С каждым разом будет быстрее. В итоге на 1 месте у меня 2 пластины, на другом 1. Третий болт без пластин.
Chevrolet Niva ШНива любит уход › Бортжурнал › Нашёл тему: Балансировка карданов и раздатки на Ниве Шевроле
Причины вибрации и как с ней бороться
Читая наш форум, часто встречаешь крик души «Помогите — вибрация». В связи с этим решил поделиться своими размышлениями по поводу борьбы с вибрацией и рассказать о том, как я ее все-таки победил.
Причины вибрации
1. Дисбаланс карданов.
Причина все-таки не самая частая. Дисбаланс у нормального кардана появляется только если его погнуть или в случае его ремонта, замены крестовины или фланца. Кроме того, дисбаланс появляется после того, как из за износа шлицевого или подшипника крестовины, а так же износа подшипника раздатки или моста, кардан смещается от оси вращения, под которую балансировался.
2. Тугое проворачивание крестовин.
Обычно нивоводы об этом не задумываются, но в случае тугого проворачивания крестовины, усилие, затрачиваемое на это проворачивание, передается на элементы подвески агрегатов, а от них на кузов. Векторы рисовать не буду, но чем туже крестовина, тем сильнее отклоняется раздатка на своих подушках. А поскольку при каждом обороте крестовина поворачивается сначала в одну, затем в другую сторону, то, соответственно, частота вибрации получается в 2 раза выше частоты вращения кардана. Признаком именно этой проблемы является гул, очень похожий на гул моста. Я например думал, что у меня скоро «загнется» РЗМ.
3. Большие углы скрещивания фланцев кардана.
В литературе написано: привод должен быть «гомокинетическим», это значит, что оба фланца должны быть друг к другу параллельны. На самом деле это в идеале. В любом случае отклонения должны быть минимальны. При правильной центровке, у Нивы получается примерно 5-7 градусов (мерил школьным транспортиром с грузом, так что точность плюс-минус лапоть). При этом угол поворота крестовины тоже не должен превышать 8 градусов (это на память, могу ошибиться, если что — поправьте).
Кинематику Нивы можно представить следующей схемой (какая получилась):
Кстати о балансировке. Если в вашем регионе негде балансировать кардан, то нет смысла его ремонтировать. Балансировка нарушается всегда!
Днище и резонанс
Не секрет, что кузов 21213 и 21214 слабее. Зачастую вибрация становится непереносимой именно из- за того, что пол начинает резонировать от вибрации карданов. Поэтому наряду с устранением причин вибрации не мешало бы и от резонанса избавиться. Есть еще один неприятный момент в этих машинах: как ни центруй раздатку, со временем центровка сбивается. Это происходит из-за деформации пола в районе ее крепления.
Вариантов два. Первый радикальный: поставить подрамник, идеально, если конструкции G8. Второй менее затратный и варварский: вырезать из металла (примерно 3 мм) две пластины такого размера, чтобы они попали одним концом под крепление траверсы КПП, а другим под подушки РК. Естественно, просверлить в них отверстия под штатные болты крепления КПП и РК. Тем самым мы делаем пол в этом районе более жестким и сдвигаем резонансную частоту в более высокую область. Мне лично помогло. К сожалению, не фотографировал, как оно выглядит, но можете посмотреть, как это сделано у 2131. У кого-то я видел там такие пластины с завода.
Подшипники
Как я отметил выше, вибрации могут быть и от люфтов подшипников. Очень слаб на эту тему задний подшипник РК, тот, который у вторичного вала. Там стоит подшипник 305 (см. документацию). К этому подшипнику очень жесткие требования по точности и по твердости метала. Я поставил вместо него 126805. Такой подшипник использовался в КПП Москвича. Сейчас вещь достаточно дефицитная. Его достоинство в том что он радиально-упорный. По установочным размерам такой же, как 305-ый. Старый подшипник у меня в идеальном состоянии, во всяком случае, магазинные подшипники гораздо хуже. Тем не менее с ним уже начал болтаться хвостовик РК.
Еще одно замечание по поводу РК. Там очень тонкие прокладки, но подшипники (те, которые со стопорными кольцами) в гнездах сидят наиболее плотно, когда прокладок нет совсем. Посему лучше прокладки удалить и воспользоваться герметиком, тогда на один источник шума станет меньше.
Центровка РК
На нашем форуме многократно описывался сей процесс различными способами, но о том, что описан в «камасутре», по- моему никто не вспоминал. Удовлетворительных результатов мне удалось добиться только им. Суть этого метода в том, чтобы обеспечить минимальный излом промвала по эластичной муфте. Итак (с моими добавлениями):
1. Прикрутить на место все карданы (это нужно, чтобы опоры раздатки прожались до рабочего состояния).
2. До отказа затянуть болты эластичной муфты. Только в этом случае у нее плоскости крепления становятся параллельными. Я убедился. Правда, если бублик делали в подворотне, то вам ничего не поможет. Не переборщите. Балансировочные шайбы могут повредиться.
3. Ослабить крепление ШРУСа к фланцу ведущего вала РК. Совсем не откручивайте. Так чтобы болталось и ладно.
4. Ослабить гайки крепления подушек РК. Можно еще ослабить гайки осей этих подушек.
5. Перемещая раздатку вперед — назад, верх — вниз, влево — вправо, добейтесь чтобы ВАЛЫ РАЗДАТКИ БЫЛИ СТРОГО ПАРАЛЛЕЛЬНЫ ПОЛУ КУЗОВА И ПРОДОЛЬНОЙ ОСИ АВТОМОБИЛЯ, а фланец ведущего вала прилегал к фланцу ШРУСа с МИНИМАЛЬНЫМ ЗАЗОРОМ и при этом НЕ ЧУВСТВОВАЛОСЬ, ЧТО ОН ОТГИБАЕТ ПРОМВАЛ ОТ ОСИ КПП. То есть ШРУС должен прилегать к фланцу свободно, и они не должны друг на друга давить. Может оказаться, что понадобятся регулировочные пластины либо под траверсу КПП, либо под подушки РК.
6. После этого все затянуть.
7. Проверить результат.
Chevrolet Niva L › Бортжурнал › Балансировка карданов и раздатки на Ниве Шевроле
Причины вибрации и как с ней бороться
Читая наш форум, часто встречаешь крик души «Помогите — вибрация». В связи с этим решил поделиться своими размышлениями по поводу борьбы с вибрацией и рассказать о том, как я ее все-таки победил.
Причины вибрации
1. Дисбаланс карданов.
Причина все-таки не самая частая. Дисбаланс у нормального кардана появляется только если его погнуть или в случае его ремонта, замены крестовины или фланца. Кроме того, дисбаланс появляется после того, как из за износа шлицевого или подшипника крестовины, а так же износа подшипника раздатки или моста, кардан смещается от оси вращения, под которую балансировался.
2. Тугое проворачивание крестовин.
Обычно нивоводы об этом не задумываются, но в случае тугого проворачивания крестовины, усилие, затрачиваемое на это проворачивание, передается на элементы подвески агрегатов, а от них на кузов. Векторы рисовать не буду, но чем туже крестовина, тем сильнее отклоняется раздатка на своих подушках. А поскольку при каждом обороте крестовина поворачивается сначала в одну, затем в другую сторону, то, соответственно, частота вибрации получается в 2 раза выше частоты вращения кардана. Признаком именно этой проблемы является гул, очень похожий на гул моста. Я например думал, что у меня скоро «загнется» РЗМ.
3. Большие углы скрещивания фланцев кардана.
В литературе написано: привод должен быть «гомокинетическим», это значит, что оба фланца должны быть друг к другу параллельны. На самом деле это в идеале. В любом случае отклонения должны быть минимальны. При правильной центровке, у Нивы получается примерно 5-7 градусов (мерил школьным транспортиром с грузом, так что точность плюс-минус лапоть). При этом угол поворота крестовины тоже не должен превышать 8 градусов (это на память, могу ошибиться, если что — поправьте).
Кинематику Нивы можно представить следующей схемой (какая получилась):
Кстати о балансировке. Если в вашем регионе негде балансировать кардан, то нет смысла его ремонтировать. Балансировка нарушается всегда!
Днище и резонанс
Не секрет, что кузов 21213 и 21214 слабее. Зачастую вибрация становится непереносимой именно из- за того, что пол начинает резонировать от вибрации карданов. Поэтому наряду с устранением причин вибрации не мешало бы и от резонанса избавиться. Есть еще один неприятный момент в этих машинах: как ни центруй раздатку, со временем центровка сбивается. Это происходит из-за деформации пола в районе ее крепления.
Вариантов два. Первый радикальный: поставить подрамник, идеально, если конструкции G8. Второй менее затратный и варварский: вырезать из металла (примерно 3 мм) две пластины такого размера, чтобы они попали одним концом под крепление траверсы КПП, а другим под подушки РК. Естественно, просверлить в них отверстия под штатные болты крепления КПП и РК. Тем самым мы делаем пол в этом районе более жестким и сдвигаем резонансную частоту в более высокую область. Мне лично помогло. К сожалению, не фотографировал, как оно выглядит, но можете посмотреть, как это сделано у 2131. У кого-то я видел там такие пластины с завода.
Подшипники
Как я отметил выше, вибрации могут быть и от люфтов подшипников. Очень слаб на эту тему задний подшипник РК, тот, который у вторичного вала. Там стоит подшипник 305 (см. документацию). К этому подшипнику очень жесткие требования по точности и по твердости метала. Я поставил вместо него 126805. Такой подшипник использовался в КПП Москвича. Сейчас вещь достаточно дефицитная. Его достоинство в том что он радиально-упорный. По установочным размерам такой же, как 305-ый. Старый подшипник у меня в идеальном состоянии, во всяком случае, магазинные подшипники гораздо хуже. Тем не менее с ним уже начал болтаться хвостовик РК.
Еще одно замечание по поводу РК. Там очень тонкие прокладки, но подшипники (те, которые со стопорными кольцами) в гнездах сидят наиболее плотно, когда прокладок нет совсем. Посему лучше прокладки удалить и воспользоваться герметиком, тогда на один источник шума станет меньше.
Центровка РК
На нашем форуме многократно описывался сей процесс различными способами, но о том, что описан в «камасутре», по- моему никто не вспоминал. Удовлетворительных результатов мне удалось добиться только им. Суть этого метода в том, чтобы обеспечить минимальный излом промвала по эластичной муфте. Итак (с моими добавлениями):
1. Прикрутить на место все карданы (это нужно, чтобы опоры раздатки прожались до рабочего состояния).
2. До отказа затянуть болты эластичной муфты. Только в этом случае у нее плоскости крепления становятся параллельными. Я убедился. Правда, если бублик делали в подворотне, то вам ничего не поможет. Не переборщите. Балансировочные шайбы могут повредиться.
3. Ослабить крепление ШРУСа к фланцу ведущего вала РК. Совсем не откручивайте. Так чтобы болталось и ладно.
4. Ослабить гайки крепления подушек РК. Можно еще ослабить гайки осей этих подушек.
5. Перемещая раздатку вперед — назад, верх — вниз, влево — вправо, добейтесь чтобы ВАЛЫ РАЗДАТКИ БЫЛИ СТРОГО ПАРАЛЛЕЛЬНЫ ПОЛУ КУЗОВА И ПРОДОЛЬНОЙ ОСИ АВТОМОБИЛЯ, а фланец ведущего вала прилегал к фланцу ШРУСа с МИНИМАЛЬНЫМ ЗАЗОРОМ и при этом НЕ ЧУВСТВОВАЛОСЬ, ЧТО ОН ОТГИБАЕТ ПРОМВАЛ ОТ ОСИ КПП. То есть ШРУС должен прилегать к фланцу свободно, и они не должны друг на друга давить. Может оказаться, что понадобятся регулировочные пластины либо под траверсу КПП, либо под подушки РК.
6. После этого все затянуть.
7. Проверить результат.
Балансировка карданного вала
Балансировку карданного вала можно проводить как своими руками, так и на СТО. В первом случае для этого нужно использование специальных инструментов и материалов — грузиков и хомутов. Однако лучше доверить балансировку «кардана» работникам станции техобслуживания, поскольку вручную невозможно с точностью вычислить массу балансира и место его установки. Существует несколько «народных» методов балансировки, о которых мы поговорим далее.
Признаки и причины разбалансировки
Основным признаком возникновения разбалансировки карданного вала автомобиля является появление вибрации всего корпуса машины. При этом она увеличивается по мере увеличения скорости движения, и в зависимости от степени дисбаланса может проявляться как уже на скорости 60-70 км/ч, так и более 100 километров в час. Это является следствием того, что при вращении вала центр его тяжести смещается, и возникающая центробежная сила как бы «подбрасывает» автомобиль на дороге. Дополнительным признаком вдобавок к вибрации является появление характерного гула, исходящего из-под днища машины.
К таким последствиям может привести пренебрежение поломкой
Причин возникновения этой поломки существует несколько. Среди них:
Вне зависимости от причин, при появлении описанных выше признаков необходимо выполнить проверку наличия разбалансировки. Ремонтные работы можно выполнить и в собственном гараже.
Как отбалансировать кардан в домашних условиях
Опишем процесс балансировки карданного вала своими руками с помощью известного «дедовского» метода. Он несложный, однако его выполнение может занять достаточно много времени. Вам обязательно нужна будет смотровая яма, на которую необходимо предварительно загнать машину. Также вам понадобятся несколько грузиков разных масс, используемых при балансировке колес. Как вариант, вместо грузиков можно использовать нарезанные кусочками электроды от сварки.
Примитивный грузик для балансировки кардана в домашних условиях
Алгоритм работы будет такой:
Монтаж грузика на кардане
Пункты 2, 3 и 4 из приведенного списка необходимо выполнять до тех пор, пока вы не найдете на карданном вале участок, на котором грузик уменьшает вибрацию. Далее аналогично опытным путем необходимо определить массу грузика. В идеале при его правильно подборе вибрация должна исчезнуть совсем.
Окончательная балансировка «кардана» своими руками заключается в жесткой фиксации выбранного грузика. Для этого желательно использовать электросварку. Если у вас ее нет, то в крайнем случае можно воспользоваться популярным средством под названием «холодная сварка», или хорошенько затянуть металлическим хомутом (например, сантехническим).
Балансировка карданного вала в домашних условиях
Существует еще один, хотя и менее эффективный метод диагностики. В соответствии с ним необходимо демонтировать карданный вал с автомобиля. После этого нужно найти или подобрать ровную поверхность (желательно идеально горизонтальную). На нее кладутся два стальных уголка или швеллера (их размер неважен) на расстоянии чуть меньше длины карданного вала.
После этого на них укладывается сам «кардан». Если он изогнут или деформирован, то его центр тяжести смещен. Соответственно, в этом случае он прокрутится и станет таким образом, что его более тяжелая часть окажется внизу. Это будет явным указанием автовладельцу, в какой плоскости необходимо искать разбалансировку. Дальнейшие действия аналогичны предыдущему методу. То есть, на карданный вал крепятся грузики и опытным путем вычисляются места их крепления и масса. Естественно, что грузики крепят на противоположной стороне от той, куда смещен центр тяжести вала.
Еще один эффективный метод заключается в использовании анализатора частоты. Его можно сделать своими руками. Однако необходима программа, которая на ПК имитирует электронный осциллограф, показывающий уровень частоты возникающих колебаний при вращении кардана. Ее вы можете сказать из интернета в свободном доступе.
Итак, для измерений звуковых колебаний вам понадобиться чувствительный микрофон в механической защите (поролон). Если его нет, то можно смастерить приспособление из динамика среднего диаметра и металлического прута, который будет передавать на него звуковые колебания (волны). Для этого в центр динамика приваривается гайка, в которую вставляется металлический прут. На выходы динамика припаивается провод со штекером, который подсоединяется на вход микрофона в ПК.
Далее процедура замера происходит по следующему алгоритму:
Место расположения дисбаланса
Результатом проведенных экспериментов будут числовые значения напряжения на осциллографе, отличающиеся друг от друга по величине. Далее необходимо построить схему в условном масштабе, который бы соответствовал числовым значениям. Рисуется окружность с четырьмя направлениями, соответствующими расположению груза. От центра по этим осям в условном масштабе наносятся отрезки по полученным данным. Потом следует графически разделить пополам отрезки 1-3 и 2-4 перпендикулярными им отрезками. От середины окружности через точку пересечения последних отрезков рисуется луч до пересечения с окружностью. Это и будет точка расположения дисбаланса, которую нужно компенсировать (см. рисунок).
Искомая точка расположения компенсационного грузика будет находиться на диаметрально противоположном конце. Что касается массы грузика, то она вычисляется по формуле:
Обычно масса устанавливаемого дисбаланса составляет 10. 30 грамм. Если у вас по каким-либо причинам не получилось точно вычислить массу дисбаланса, можно установить ее экспериментальным путем. Главное, знать место установки, а значение массы корректировать в процессе езды.
Однако, как показывает практика, самостоятельная балансировка карданного вала описанным выше методом лишь частично устраняет проблему. На машине можно будет еще ездить продолжительное время без существенных вибраций. Но полностью от нее избавится не удастся. Поэтому другие детали трансмиссии и ходовой будут работать при ней. А это негативно сказывается на их работоспособности и ресурсе. Поэтому даже после проведения самостоятельной балансировки нужно обратиться с этой проблемой на станцию технического обслуживания.
Технологичный метод ремонта
Станок для балансировки карданов
Но если для такого дела не жалко 5 тыс. руб., именно такой будет цена балансировки вала в мастерской, то рекомендуем отправится к специалистам. Выполнение диагностики в ремонтных мастерских подразумевает использование специального стенда для динамической балансировки. Для этого карданный вал демонтируют с машины и устанавливают на него. В состав прибора входит несколько датчиков и так называемых контрольных поверхностей. Если вал разбалансирован, то при вращении он будет касаться своей поверхностью упомянутых элементов. Так анализируется геометрия и ее искривления. Вся информация отображается на мониторе.
Выполнение ремонтных работ может выполняться различными методами:
Подобный станок для балансировки карданных валов своими руками сделать не получится, поскольку он очень сложен. Однако без его использования качественную и надежную балансировку выполнить не удастся.
Итоги
Отбалансировать кардан самому в домашних условиях вполне реально. Однако необходимо понимать, что самостоятельно невозможно подобрать идеальную массу противовеса и место его установки. Поэтому самостоятельный ремонт возможен лишь в случае незначительных вибраций или как временный метод избавления от них. В идеале же нужно ехать на станцию техобслуживания, где вам сбалансируют кардан на специальном станке.
