Здравствуйте, дорогие мои читатели!
Нежданно, как чаще всего это бывает, наступил момент замены сальника полуоси привода заднего, левого колеса. Обнаружил данный дефект довольно-таки просто, при очередном осмотре состояния автомобиля, а на старенькой Шевроле Ниве — это действие необходимо делать как можно чаще, заметил масленое загрязнение кожуха заднего колеса. Варианта появления масленых следов только два: а) потёк тормозной цилиндрик, толкающий тормозные колодки, но при этом должны были частично пропадать тормоза и падать уровень тормозной жидкости в бачке, но ни того ни другого не наблюдалось. б) износ сальника на полуоси привода, что было вероятнее всего.
При снятии колеса и тормозного барабана, было обнаружено, что диагноз по поводу сальника подтвердился!
Для того, что бы добраться до сальника необходимо:
1. Снять тормозные колодки. Полностью этого делать не обязательно, если не планируете их менять, можно разъединить нижнюю пружинку, сжимающую между собой колодки, снять центрирующую пружинку на колодках и вытянуть колодки с посадочного места. Они повиснут на тросике ручника, что никак не помешает дальнейшей работе.
2. Извлечь полуось, из посадочного места в ступице колеса. Для этого требуется открутить четыре болта, притягивающих крышку на полуоси (не знаю как правильно называется) к ступице. Этими же болтами крепится кронштейн амортизатора, поэтому я поддомкрачивал машину за мост, а под лонжероны подставил упор и таким образом амортизатор и пружина находились в свободном положении, не создавая нагрузки на узел. Открутив болты нужно аккуратно, но с усилием, выбить полуось, а держит ее ступичный подшипник, запрессованный на ось и в ступицу.
3. Вытаскиваем полуось из чулка моста и видим печальную картину!
4. Извлекаем сальник из посадочного места, при помощи отвертки или плоскогубцев, но аккуратно не повредив посадочное место. Если будут задиры на зеркале посадочного места сальника, масло будет там просачиваться. После снятия старого сальника, все хорошо вытираем от остатков масла, а я даже решил обработать и обезжирить посадочное место ацетоном, дабы увеличить силу примыкания сальника к стенкам.
5. Устанавливаем новый сальник в посадочное место.
Немного о выборе самого сальника. Многие люди в сети интернет, настоятельно рекомендуют ставить немецкие сальники, как они называются я так нигде и не нашел, впрочем как и самих сальников. Из того, что мне попались в фирменных магазинах «Лада Деталь», были «Балаковские» сальники и «Резинотехника». Покрутив в руках все эти изделия, лично мне понравились больше «Резинотехника», причем сальники на полуось Шевроле Нива — это те же самые сальники, на передний привод ВАЗ 2110, посадочные размеры цифра в цифру! И в реальности встали как родные. В комплекте их пара, так что можно заменить и на правой полуоси, тем более, что сальники реверсивные, работают одинаково в любую сторону.
Перед тем как забить сальник на место, я тонким слоем смазал внутреннюю и наружною поверхность трансмиссионным маслом, что бы не задрать резиновые края при монтаже. Забивал сальник обычной головкой на 32, лучше взять больше, но у меня эта самая большая оказалась, главное, что бы сел ровно без перекосов, иначе толку от замены не будет.
Сборка происходит в обратном порядке, без каких либо сложностей. Так же, попутно, я проверил ступичный подшипник, набил его смазкой для верности и лучшей работы. Весь процесс замены сальника простой и занимает примерно час для неподготовленного человека.
Самое главное, взять с собой хорошего помощника, только тогда будет радость и успех в работе!

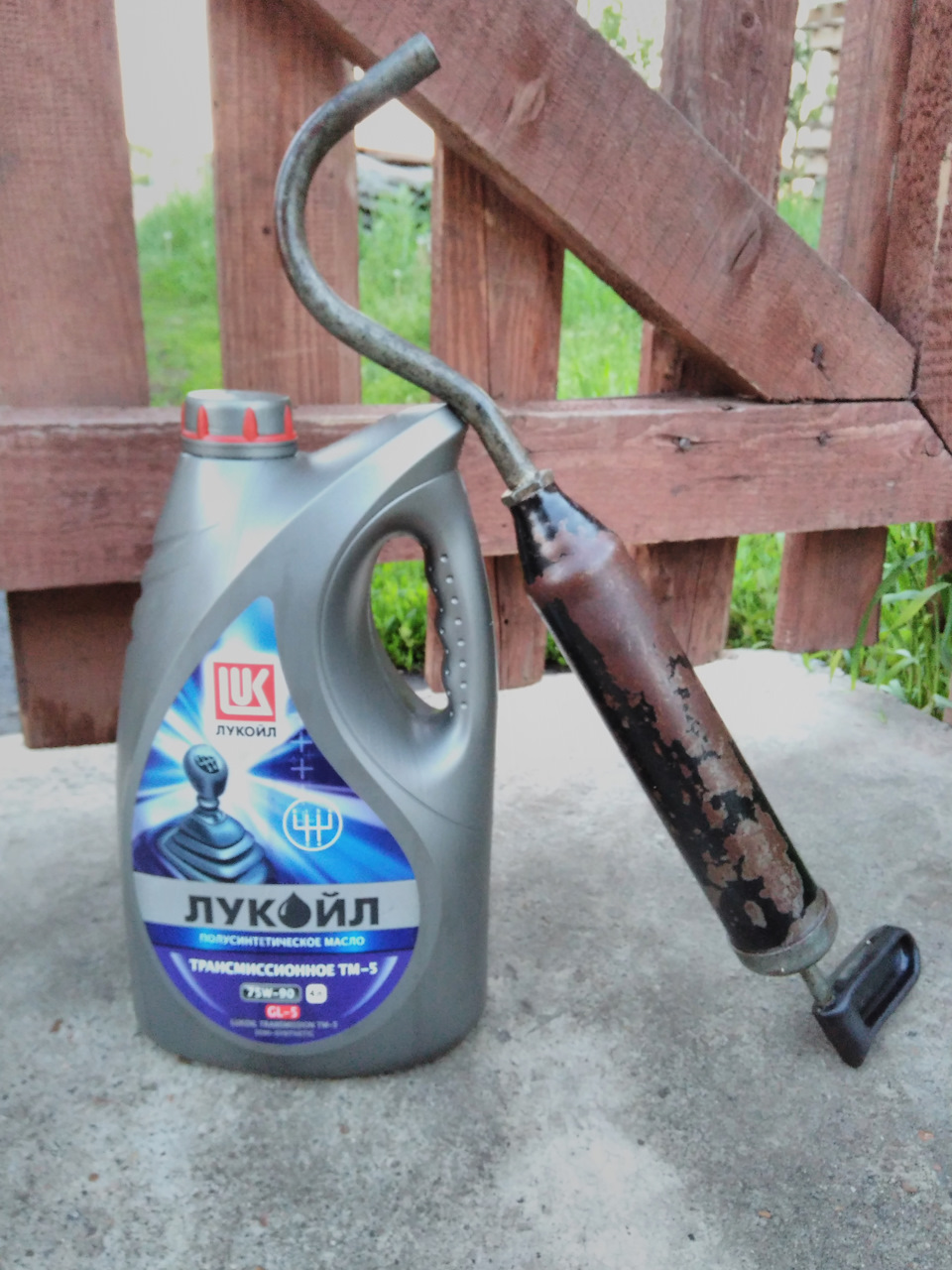

После сборки всех узлов, решил сразу сменить масло в редукторе заднего моста. Выделываться не стал, залил обычное 75w90 «Лукойл», трансмиссионное ТМ-5, именно для редукторов с символом CL-5, а для МКПП идет символ CL-4.
На этом все, всем спасибо за внимание, надеюсь кому нибудь моя запись в БЖ поможет!
Замена сальника полуоси заднего моста Нива 21213
Снятие полуоси и замена сальника
Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. Замена задних тормозных колодок).
Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.
Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…
Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.
Взявшись за колесо, рывком сдвигаем…
…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.
Вынимаем уплотнительное резиновое кольцо фланца балки.
Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.
Поддеваем сальник раздвижными пассатижами…
Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.
При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется).
Устанавливаем полуось в обратной последовательности.
Проверяем уровень масла в заднем мосту и при необходимости доливаем.
17.3. Снятие полуоси и замена сальника
Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. Замена задних тормозных колодок).
Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.
Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…
Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.
Взявшись за колесо, рывком сдвигаем…
…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.
Вынимаем уплотнительное резиновое кольцо фланца балки.
Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.
Поддеваем сальник раздвижными пассатижами…
Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.
При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется).
Устанавливаем полуось в обратной последовательности.
Проверяем уровень масла в заднем мосту и при необходимости доливаем.
Снятие и замена сальника полуоси заднего моста Нива Шевроле
Когда меняется уплотнитель
Замена сальника полуоси не привязана к определенному пробегу, а делается в связи со следующими дефектами:
Следует различать протечку трансмиссионного масла из уплотнения оси с какой-либо стороны задней балки и из хвостовика редуктора, где закреплен карданный вал. Во втором случае жирные пятна и грязь покрывают кожух редуктора заднего моста, находящийся посередине.
Подготовка и разборка
Чтобы самостоятельно снять протекающий сальник заднего моста Нива Шевроле, понадобятся следующие инструменты:
Никогда не пренебрегайте перчатками при ремонте авто: они защитят руки от повреждений при случайных ударах. Высоты деревянной подставки должно хватить, чтобы опереть задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.
Перед тем как снять старый уплотнитель, придется разобрать узел задней ступицы и вытащить полуось. Разборка производится в такой последовательности:
Следующий этап — откручивание и снятие полуоси. В автомобиле ВАЗ 2131 Нива Шевроле 4 болта ее крепления держат с другой стороны кронштейн, удерживающий амортизатор.
После откручивания болтов амортизатор перестанет удерживать задний мост, и пружина вытолкнет его вниз, потечет масло.
Чтобы этого избежать, нужно предварительно приладить подставку, приподняв домкратом автомобиль повыше. «Чулок» заднего моста должен опереться с уклоном в другую сторону, чтобы масло не вытекало.
4 болта, удерживающих заднюю полуось, откручиваются ключом на 17 мм. Обратите внимание на гроверы: они не должны затеряться в тормозном механизме. Если вы проигнорируете потерю гровера и поставите новый, то старый впоследствии обязательно попадет между колодкой и барабаном во время движения и колесо заклинит.
Открутив болты, резким движением извлеките полуось с подшипником из обоймы. Если это не удается, наживите колесо на шпильках 3 гайками и попытайтесь дернуть за него. Крайний вариант — использовать для снятия специальный инерционный съемник. Есть и народный способ: привязать полуось веревкой к створке железных гаражных ворот и стучать по ним молотком, чтобы выбить ее из обоймы. Но для этого нужно предусмотрительно поставить машину поближе к воротам.
Установка нового уплотнения
После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:
По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.
Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.
В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки. При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.
Подшипник и сальник задней полуоси
Рег.: 30.04.2010
Тем / Сообщений: 3 / 1803
Откуда: Москва, ТиНАО
Возраст: 30
Авто: MMC Pajero Sport 05
Рег.: 27.06.2007
Сообщений: 1765
Откуда: Москва
Возраст: 50
Авто: 21213, 1999 г
Имя: Алексей
Рег.: 05.03.2005
Тем / Сообщений: 42 / 3713
Откуда: Москва, САО
Возраст: 38
Авто: Шнива 2016 г.в. 50 ткм
Sever18
Полуосевой подшипник профилактически промой (нужно снять одну из щёчек) и набей его новой смазкой. Хоть литолом. Будет полюбому лучше чем было.
Никаких колец и пр. докупать не нужно.
А я вот тоже решил поменять подшиники на полуосях и сальники. Купил для нивы 2121. Принёс в гараж начал одевать сальник на полуось, а он дошёл до половины и всё. Дальше идёт утолщение полуоси. В магазине сказали что полуоси на ваз 2101 и 2121 одинаковые. Выходит у меня задний мост ваз 21213? Думаю подшипник подойдёт. Номера то совпадают 62208r
Добавлено спустя 8 минут 26 секунд:
Имя: Николай
Рег.: 12.11.2008
Тем / Сообщений: 2 / 909
Откуда: Руза.Моск.обл.
Возраст: 48
Авто: ваз21214. 2001,МП 7.0
Отпишусь, как извлекал полуось. Может кому пригодится.
Начало снятия полуоси как в мануале, заканчиваем тем, что прикрутил колесо обратной стороной.
«Сдернуть» полуось усилием рук не получилось. Слишком маленький у меня вес. Далее я действовал так:
1. Закрепил в отверстия диска (симметрично) цепь (длиной около 2,5 м). Получилась петля, по которой я собирался бухнуть (ударение на «У») кувалдой.
2. Подставил под конец петли бревно, на которое положил цепь, а в образовавшуюся петлю вложил тяжелую железку (противовес от стиральной машинки), чтобы петля с бревна не свалиалась.
3. Уже собирался брать кувалду, но бревно упало, а кода я его поднял и слегка железкой ударил по петле, чтобы натянуть цепь произошло чудо: ОСЬ СДВИНУЛАСЬ.
Дальше без проблем.
Добавлено спустя 1 минуту 24 секунды:
В пункте №1 ударение на первое «У», а то не все поймут. 🙂
Как сделать замену сальника полуоси заднего моста на Шевроле Нива
Замена сальника, расположенного на полуоси непосредственно заднего моста, – процедура на всех автомашинах ВАЗ достаточно хлопотная, но при этом не особо сложная. Нива Шевроле, у которой потек уплотнитель, отлично ремонтируется собственными руками – никакой квалификации и большого опыта работы автовладельцу не потребуется. Ему вполне достаточно следовать приведенным ниже инструкциям и иметь на хозяйстве базовый набор инструментов. Таким же образом обстоят дела и в случае с классическими моделями Нивы.
В каких ситуациях требуется замена сальника
Уплотняющий элемент, монтируемый на полуось Шевроле, не имеет определяемого величиной пробега ресурса эксплуатационной пригодности. По этой причине замену проводят лишь в том случае, когда обнаруживаются те или иные признаки неисправности этой резинки. В частности, ремонт однозначно необходим, когда выясняется, что начинает вытекать трансмиссионное масло. Об этом свидетельствуют характерные пятна, обнаруживаемые либо на картере заднего моста или на кожухе тормоза Нивы. В зависимости от того, где находится прохудившийся сальник полуоси, потеки будут появляются справа или слева.
Кроме того, рассматриваемый уплотнитель нередко приходит в негодность, когда осуществляется замена расположенного там же подшипника. Резинка обычно рвется в момент вытаскивания этого элемента. Проблема в том, что для демонтажа названной детали зачастую необходимо прикладывать немало силы или пользоваться не слишком деликатными методами.
Важно понимать, что в Шевроле в области заднего моста также может течь из редукторного хвостовика, удерживающего карданный вал. В последнем случае потеки масла появляются точно посередине.
Таким образом, всем, кто намерен заменить расположенный на полуоси Нивы Шевроле подшипник, рекомендуется обязательно купить свежий сальник и с профилактической целью установить его вместо старого, независимо от работоспособности последнего. Деталь обойдется буквально в несколько рублей, и найти ее нетрудно по артикулу. Так, в случае с правой частью моста, берите 2110-2301034, левой – 2110-2301035.
Размеры элемента таковы:
Если ремонта требует Нива модели 21214, то уплотнительное кольцо полуоси берется то же самое.
Кроме сальника, до замены необходимо приобрести еще достаточный объем трансмиссионного масла, ведь часть смазки, находящейся в редукторе наверняка разольется. Если вы не знаете, какое подойдет, то купите то, что заливают на Волжском автозаводе – его марка ТАД-17И.
Подготовительные мероприятия
Перед тем как приступить к замене, владельцу машины Нива Шевроле необходимо подготовить ряд инструментов. В процессе понадобятся:
Обязательно наденьте рабочие перчатки – они не только сохранят руки в чистоте, но еще и защитят пальцы от травм.
Подставка потребуется такая, чтобы после снятия колеса и демонтажа амортизатора задний мост остался примерно на своей же высоте. В противном случае вы рискуете потерять слишком много трансмиссионного масла.
Разборка
Чтобы добраться до вышедшего из строя уплотнителя, понадобится снять с вашей Нивы Шевроле все детали, составляющие узел правой или левой задней ступицы. Лишь после того удастся извлечь полуось.
Разборка осуществляется в таком порядке:
Обратите внимание – для снятия барабана используют два основных метода. В первом случае его выжимают с места, завернув вышеупомянутые болты в свободные отверстия. Во втором – орудуют тем же молотком, но применяя обрубок бруска в качестве предохраняющей прокладки. Без этой превентивной меры край тормозного диска нетрудно повредить.
Демонтировав барабан, желательно еще раз хорошенько очистить его посадочное место от грязи и коррозии – так будет проще установить его назад.
Далее надлежит снять полуось. Она на Шевроле удерживается четырьмя болтами – те параллельно фиксируют и амортизатор. Когда крепежные элементы выкручиваются, задний мост падает вниз, так как его банально выжимает пружина. Под него надо поставить опору, в противном случае выльется все масло.
Обратите внимание – в классических моделях Нивы (21213 или 21214) амортизатор фиксируется к пружинной чашке, в то время как в Шевроле непосредственно к ступице. Соответственно, в более старых машинах его снимать просто не нужно, а значит, и необходимости в подставке не возникает.
Для отвинчивания болтов, крепящих полуось, требуется ключ на 17 миллиметров. Постарайтесь не уронить пружинные стопорные шайбы в механизм тормоза. Если гроверы там останутся, то рано или поздно они окажутся в пространстве, отделяющем колодку от барабана, а это приводит к такой потенциально опасной поломке, как заклинивание колеса.
Вытащив болты, резким рывком на себя выдерните полуось вместе с подшипником. Если узел не поддается, то:
Самый верный способ – применение инерционного съемника, но этого инструмента у подавляющего большинства автовладельцев просто нет.
Как установить свежий сальник
Когда полуось снимается с машины, находящийся рядом металлический щиток, используемый для монтажа колодок, окажется фактически незакрепленным. Его будет удерживать только нетолстая трубка из меди, наполненная тормозной жидкостью. Для предупреждения обрыва последней щиток необходимо временно зафиксировать парой ранее выкрученных болтов.
Снятие и установка сальника производится так:
Теперь важно тщательно очистить все снятые элементы от загрязнений и масла. Совершенно недопустимо оставлять следы смазки на деталях тормоза:
Если на Шевроле менялся только сальник, то целесообразно обследовать и подшипник полуоси. Деталь проверяют на изношенность, отсутствие люфта и наличие смазки на роликах. Если элемент скоро поломается, то он:
Обратите внимание – подшипник самостоятельно заменить не получится. Эту операцию вам выполнят в автосервисе. Вы сможете только проверить, есть ли внутри смазка. Для этого осторожно подденьте пластиковую заглушку, прикрывающую ролики и посмотрите внутрь. При отсутствии или ее явной недостаточности закладывается обычный Литол. После этого пластиковое кольцо помещается на место.
Теперь вы можете собирать узел. Выполните все описанные в инструкции этапы в обратном порядке.
Под конец непременно проверьте, сколько масла осталось в редукторе вашей Шевроле. Для этого опустите автомобиль на колеса и убедитесь, что он стоит ровно. Затем:
Если смазки маловато, то долейте ее, воспользовавшись шлангом и воронкой. Работу лучше выполнить с напарником – один будет добавлять масло, а второй следить за ее уровнем.
Снятие и замена сальника полуоси заднего моста Нива Шевроле
Замена сальника полуоси заднего моста на Chevrolet Niva производится при видимой утечке трансмиссионной жидкости из моста. Для этого, после стоянки обратите внимание на состояние барабанов автомобиля. При проблемах с сальниками будут заметны небольшие потеки на колесах. Если это не тормозная жидкость, то вероятнее всего проблема в сальнике, следует его заменить. Утечка трансмиссионной жидкости приведет к серьезным проблемам с деталями моста.
Для проведения работы вам потребуется обычный набор инструментов. Из специального инструмента понадобится только съемник для полуоси, но при отсутствии такового можно обойтись и без него.
Перед проведением работ следует обеспечить машине максимальную неподвижность. Для этого, под передние колеса устанавливаются противооткатные упоры. Включается первая передача. Производится работа в следующем порядке:
Производится обратная сборка. Все демонтированные запчасти устанавливаются на место.
Многие водители совмещают замену сальника и замену трансмиссионного масла. Если вы решили поступить также, то имеет смысл узнать, какой тип смазки применяется в вашем случае. Не рекомендуется смешивать разные типы масел. Это приведет к проблемам с эффективностью работы. В случае необходимости смены типа смазки рекомендуется сначала промыть систему.
При снятии полуоси масло начнет вытекать. Поэтому, лучше слить его заранее. Если вы не желаете менять смазку, то нужно принять меры против его вытекания. Для этого, просто сторону машины, с которой вы меняете сальник, стоит поднять выше. Так вы избежите вытекания смазки. Но, в любом случае риск утечки смазки присутствует. Обязательно следует после проведения всех работ добавить новую порцию масла.
При установке на место тормозного барабана следует обратить внимание на его состояние. Зачастую имеется выработка по буртику. Его следует убрать с помощью обычного напильника. Такое простое действие позволит значительно улучшить торможение.
В некоторых случаях износ сальника может вызываться искривлением полуоси. При этом будут слышны стуки при движении, а также сальник оказывается изношен с одной только стороны. Во многих случаях можно даже визуально определить повреждение. Исправить такой дефект можно только в мастерской на специальном стенде. Если такой возможности нет, то придется покупать новую деталь.
Задний мост на этой модели довольно слаб. Проблемы с ним возникают достаточно часто. Именно поэтому, замена сальника полуоси заднего моста на Chevrolet Niva знакома практически всем владельцам этого автомобиля. Работа эта не сложная. При наличии даже средних навыков по ремонту вам потребуется всего полчаса на одну сторону. Самое главное, это производить работу аккуратно. Особенно важно следить за попаданием грязи внутрь моста. Даже малейшая частица песка может вызвать проблемы с работой этой части машины.
Процесс замены сальника заднего моста
Предварительно следует заглушить мотор. Далее:
Сливаем масло с моста и заворачиваем пробку обратно.
Демонтаж сальника полуоси.
Отсоединяем кардан от моста.
Проверяем момент сопротивления проворачиванию ведущей шестерни.
Отворачиваем гайку крепления фланца ведущей шестерни.
Снимаем плоскую шайбу.
Снимаем фланец ведущей шестерни.
При помощи отвертки извлекаем старый сальник.
Смазываем новый сальник перед установкой.
Устанавливаем новый сальник, используя оправку и молоток.
Видео о замене сальника редуктора заднего моста Шевроле Нива
Артикулы
Когда меняется уплотнитель
Замена сальника полуоси не привязана к определенному пробегу, а делается в связи со следующими дефектами:
Следует различать протечку трансмиссионного масла из уплотнения оси с какой-либо стороны задней балки и из хвостовика редуктора, где закреплен карданный вал. Во втором случае жирные пятна и грязь покрывают кожух редуктора заднего моста, находящийся посередине.
Если по разным причинам вам необходимо заменить подшипник полуоси, то попутно стоит поменять и сальник. Это избавит вас от повторной разборки узла из-за протечки старой детали. Стоит деталь сущие копейки, ее каталожный номер для Нивы Шевроле — 2110-2301034 (правый) и 2110-2301035 (левый), а габаритные размеры следующие:
Каталожный номер и размеры уплотнительного кольца полуоси Нива ВАЗ 21214 идентичны. Помимо самого сальника, потребуется трансмиссионное масло, чтобы пополнить утерянное количество в редукторе. «Родным» для всех типов ВАЗовских редукторов считается масло марки ТАД17И.
Заменить сальник заднего моста на Нива Шевроле можно и самостоятельно. Если с этим возникнут трудности, то всегда можно обратиться к специалистам на СТО.
Установка нового уплотнения
После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:
По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.
Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.
В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки. При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.
