Как менять крестовину кардана на ниве 21214
Лада 4×4 3D › Бортжурнал › Замена крестовины переднего кардана и сальника раздатки
Еще весной я заметил странный лязг при трогании с места, думал — крестовина! А позже и вовсе в мосту стало сильно грохотать, видать иголки все высыпались — точно крестовина! Ну что ж поделать, будем менять. Процедуру проводил впервые на данном авто еще в конце весны. В моей пацанской юности классики не было, но раньше в семье был Москвич 412, и я не помню, чтобы мы с отцом меняли кресты. А процедура замены оказывается предельно проста…
Одна проблема: есть гараж, но нет ямы. Не беда, в гаражном кооперативе у БСТМ их много осталось, после того как люди сдали в чермет свои «консервные банки«. Туда то мы и едем.
Кстате говоря, на заднем приводе авто достаточно бодро бегает, но как-то неуверенно едет выше 70 и страшновато проходит повороты. Или же мне так показалось.

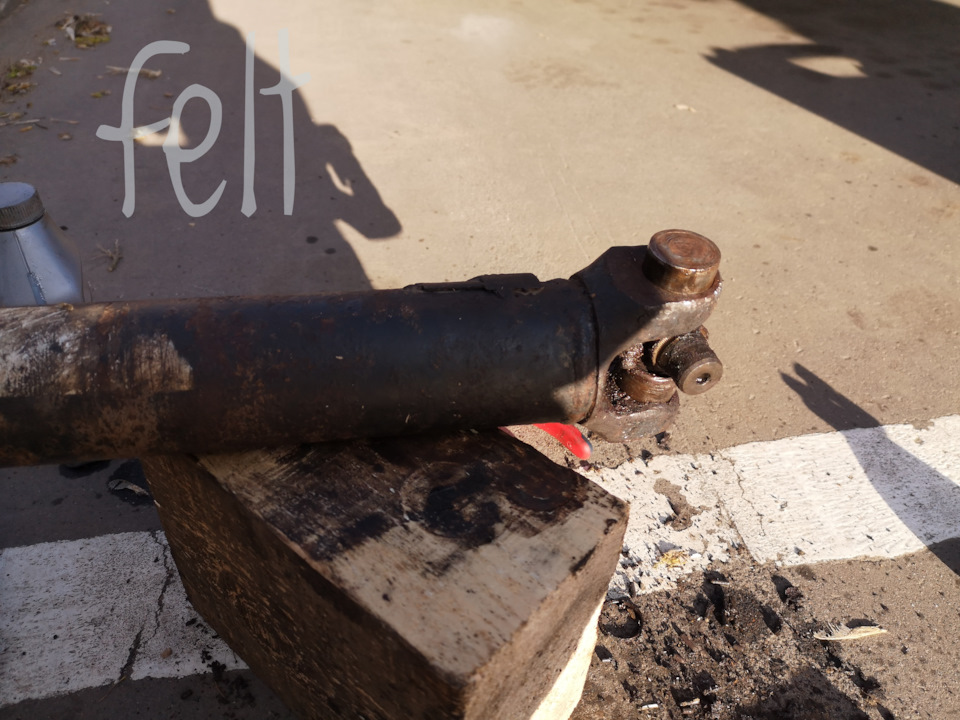

Принес кардан в инструменталку, залил «ведешкой» и начал разбирать. Пригодился дешманский съемник стопорных колец, купленный ранее в Леруа Мерлен. Когда стопора были сняты надо было зажать кардан в тиски, которых у меня нет… ничего более не придумав, я положил кардан на 2 бруска и начал выбивать чашки из вилок. Сильно и долго стучать не пришлось — все вынулось очень даже легко.
Крестовина была с загашнике и покупать ее не пришлось (вот здорово то, как я думал), а мне досталось 2 штуки от соседа по гаражу еще давно, когда у меня Нивы и подавно не было. Но сравнив их по размерам, я понял, что что-то здесь не так. А открыв каталог запчастей и поковыряв интернет понял в чем дело. Оказывается на Ниву до 88 года ставились карданы с «копеечными» крестовинами, потом пошли «нивовские» и еще были карданы с «москвичевскими» крестами.
Забросил нивские кресты обратно на полку пошел в магазин искать «классические» кресты. Выбор в нашей деревне не велик: хваленых сызранских крестов в наличии не было, на витринах было всякое говно типа Krafttech и Hofer. В итоге взял самую дорогую: Finwhale UJ201. В комплекте были стопорные кольца, но не было тавотницы. А каленый металл в домашних условиях хрен просверлишь без отпуска. Ну была не была, пойдем ставить
Почистил вилки кардана наждачкой, смазал литолом, посадочные места под стопора вычистил шилом и стал собирать обратно. Читал ранее, что у некоторых людей с трудом забиваются чашки, не лезут стопора и т.д. У меня поставилось Все без проблем и хорошо вращалось.
Собрал все воедино. Расположение вилок отмечал заранее, чтобы более менее правильно собрать. Все бы хорошо, но шлицевое соединение скользящей вилки подразбито: кардан по ходу дела еще родной. Обратно его поставил по старым меткам.
Но ставить кардан на место я не торопился, решил поменять сальник фланца раздатки. Он подкапывал не сильно, но когда на него намотало травы он сильно стал гнать масло. Оказалось поменять его на раздатке гораздо проще, чем на мостах. Ибо не надо мудохаться с преднатягом. Купил красный балаковский сальник, новую гайку и немного герметика. Вуаля, готово!
Поставил кардан на место. Стуки и грохот пропали, стала раздатка сухой и без соплей. Остался только противный звон пыльников фланцев раздатки. Что с ними сделать? Приварить или забить на них и е3дить?
Крестовина Finwhale UJ201 — 340 рэ
Сальник правого вращения 2101-2302052-01 — 35 рэ
Гайка фланца М16х1,5 — 40 рэ
Болты кардана 2101-2201107/1610 — 15 рэ х 8
Герметик казань — был
Тад 17 — тоже есть
Как самостоятельно заменить крестовину на внедорожнике Нива
Автомобиль Нива оснащен двумя карданными валами, входящими в полноприводную систему. Они передают энергию на передний и задний мосты и представляют собой сборную конструкцию, центральное звено их составляют крестовины. Если крестовина выходит из строя, то ее нужно немедленно заменить. Это исключит поломку карданного вала и выхода из строя системы привода авто.
Причины и признаки неисправности детали: как обнаружить
Крестовина является ключевым звеном карданного вала. Благодаря ей, крутящий момент передается от КПП, заставляя крутиться валы. Обычно выходит из строя одна из крестовин, которых в Ладе 21213 четыре. Если ее вовремя не заменить, быстро придет в негодность парная ей. Крестовины позволяют карданному валу равномерно крутиться, если они ломаются, появляется люфт, автомобиль теряет мощность.
Чтобы в дороге не было неприятных сюрпризов, нужно следить
за состоянием крестовин. Проводить регулярно внимательный их осмотр, чистить и
наносить смазку не реже чем через 10 тыс. км. Если деталь пришла в негодность,
необходимо вовремя выполнять ее замену.
Детали в системе привода приходят в негодность из-за люфта в
узлах, причиной которого являются повышенные нагрузки и механическое
воздействие. Износу крестовины способствует ее неблагоприятное расположение.
Она находится близко к дорожному покрытию, поэтому на нее часто попадает песок,
грязь, вода и пыль. Износ зависит от следующих факторов:
Основные признаки неисправности крестовины:
Крестовина относится к деталям, имеющим высокий запас прочности, но подвергаясь большому количеству механических воздействий и эксплуатации в неблагоприятной среде быстро изнашивается.
Осмотр и замена крестовины на ВАЗ 2121
Для проведения правильной диагностики необходимо выполнить
следующие действия:
Если принято решение о замене, покупаем необходимые расходные
материалы. Для проведения работ готовим инструменты:
Проводить ремонтные работы с шарнирами можно только на
снятом карданном валу. Автомобиль устанавливаем на смотровую яму или поднимаем
с помощью подъемника. Фиксируем колеса опорами, включаем нейтралку и ручной
тормоз.
В первую очередь нужно демонтировать карданный вал. Снятую
конструкцию очищаем от загрязнений и приступаем разборке и замене деталей:
Меняем крестовину на рулевой колонке
Порой возникает необходимость в замене крестовины руля. Ее
меняют, если проявились следующие признаки:
Соединения постоянно испытывают повышенные нагрузки, на них
оказывает негативное влияние колебания температур, высокая влажность. Вытекает
смазка, что приводит к износу деталей, уплотнители теряют эластичность. В итоге
выходит из строя иголки подшипников и крестовина.
Замена крестовины рулевой колонки на ВАЗ 2121 проводится в
комплексе с подшипниками по следующему алгоритму:
Сборка выполняется в обратном порядке. Обоймы подшипников
нужно вставлять пока они полностью не погрузятся. После этого наносим кернение
для фиксации подшипников.
Сложностей с заменой крестовин не возникнет, если действовать согласно инструкции.
Лада 4×4 3D › Бортжурнал › Замена крестовины карданного вала Белкард
Появился странный скрежет, проявляющийся в обсолютно разных моментах.
Мыслей было много. Понять откуда звук было сложно.
Вроде едешь вдоль стенки и звук из под машины, ближе к коробке, а если снаружи машины, то звук вроде сзади.
Симулировать ситуацию в которой звук проявлялся бы чётко, не удалось.
Просто из машины, звук слышится спереди.
Грешили на коробку с раздаткой, но там все проверили и решили что такой звонкий скрежет из самой коробки идти не может, а внешние подвижные части ничего не цепляют.
Скаждым пройденным километром звук становился более явным.
Он был звонкий и прям металлический. Ощущался на ходу на разных скоростях.
Было похоже будто тормозной диск цепляет за кожух, но на ходовые качества это не влияло. Такое у меня было, когда совсем развалился подшипник ступицы.
Решили действовать поэтапно. Начали с замены ступичных и ревизии передней подвески.
Ступичные хоть и были потрепаны, но выглядит неплохо, но о их замене наверное в другой раз.
То что проблема с задней крестовиной заднего кардана заметили после замены ступичных.
Крестовина начала болтаться и люфтить.
Встал вопрос замены. Но вот незадача, никто не знает какая крестовина в усиленном Белкарде.
Поискав информацию, выяснил что такая же как и в обычном Жигулевском.
Снял кардан и начал думать, как же крестовину оттуда вынуть, все делалось на коленках и в одиночку совсем тяжело.
Залил стопоры тормозухой, немного почистил и начал выбивать чашки. Когда подоспела подмога, я только немного раскачал чашки и снял кольца.
В двое мы смогли понять принцип замены и все таки выбить чашки.
Одна из чашек крестовины была очень сухая, в других было немного смазки. Я шприцую карданы регулярно, но вот смазки там не было…
Взял с собой чашку и крестовину и поехал в Биби занрвой. Выбрал Андикар, понравилось то что маслёнка в торце чашки. И на всякий случай комплект колечек.
Как снять крестовину с кардана нива
Как заменить крестовины карданных валов на ВАЗ 21213-ВАЗ 2131?
Примечание!Перед тем как менять крестовины, рекомендуем вам снять нужный вам карданный вал с автомобиля, хотя некоторые люди и на установленном карданном валу работу делают, но это очень не удобно (В этом случае в тиски карданный вал не устанавливается, а просто берётся молоток и проставка из мягкого металла и молотком наносятся удары в это самую проставку и подшипник тем самым запрессовывается во внутрь, прочтя полностью статью вы поймёте о чём мы говорим), поэтому рекомендуем вам его полностью снять и заменить крестовину на снятом валу с автомобиля! (О том как снять карданный вал с автомобиля, читайте в статье: «Замена карданной передачи на ВАЗ»)
Снятие:1) Начнём с того что все четыре крестовины заменяются абсолютно идентично и поэтому пример замены показывать мы будет только лишь на одной крестовине, в общём в начале вам нужно будет снять все четыре стопорных кольца (На фото показано только лишь одно кольцо, оно ещё стрелкой указано и на маленьком фото показан как он выглядит) при помощи тонких плоскогубец или же чем то наподобие них (Отвёрткой можно ещё попробовать подцепить кольца).
Примечание!Если вы ещё не поняли в каких местах располагаются все четыре кольца, то объясним сразу, крестовина имеет четыре конца (На фото ниже только два конца у крестовины видно, они красными стрелками указаны) на то она и называется крестовина (От слова крест), на каждом из концов крестовины установлены стопорные кольца (Удерживают они подшипники, чтобы те не слетели) и те самые подшипники под кольцами находятся, для наглядности один из подшипников указан синей стрелкой и ещё на маленьком фото снятый подшипник ко всему этому показан!
2) После того как кольца будут сняты, берите в руки мел, либо фломастер, либо зубило с молотком и нанесите две метки, чтобы знать как при сборке нужно устанавливать фланец на карданный вал, метки нужно наносить на две части, а именно как вы уже видите на фото ниже, одну метку на сам фланец нанесите, а другую на корпус карданного вала (Метка которая нанесена на корпусе, указана красной стрелкой).
3) Теперь положите фланец карданного вала на что ни будь (Можно для удобства тиски использовать и вилку поверх их положить, на так называемые губки тисков) и после чего возьмите в руки подходящего диаметра отрезок трубы или же накидную головку (Тоже подходящего диаметра) и их приложите после этого к вилки как на фото 1 показано и начните бить по отрезку трубы или по накидной головки молотком, до того пока вилка не упрётся в крестовину, как только упёрлась (см.
фото 2) и уже не спускается ниже, снимите с нижней части корпус подшипника, точно такую же операцию и с противоположной стороны (С другим, верхним подшипником) проделайте, если же подшипники у вас не выходят и прочно сидят на своих местах, то в таком случае болгаркой или же чем то наподобие неё, проточите на корпусе подшипников лыски (см.
фото 3) и после чего зажмите корпус подшипников в тисках (см. фото 4), вращая рукой карданный вал выньте оба корпуса подшипника из отверстий в которых они находятся, как только они вынуться, снимите вилку с карданного вала для начала (см. фото 5) и в завершение выньте из вилки крестовину, а так же два корпуса подшипника ещё из вилки выбейте, на фото 6 один из корпусом можно ещё разглядеть (Указан красной стрелкой), он выбивается очень легко, при помощи молотка и бородка или же выколотки.
Примечание!Когда все подшипники выбьете и крестовина у вас будет снята, возьмите мелкозернистую шкурку или же напильник и с их помощью уберите всю ржавчину которая образовалась в тех местах, где подшипники были установлены, для наглядности одно из таких мест указано на фото ниже красной стрелкой!
Установка:Устанавливается новая крестовина на своё место, в обратном порядке снятию, то есть сперва сама крестовина ставиться, только потом на неё подшипники с обратной стороны напрессовываются, напрессовываются они при помощи тисков, поэтому как вы только установили крестовину, ставьте её в тиски и сверху в отверстия вставляйте сами подшипники и запрессовывайте их во внутрь, до того пока они не пройдут зазор в которое стопорное кольцо вставляется (Это то кольцо которое стопорит их), как только этот зазор прошли, прекращайте запрессовывать подшипник и переходите к другому, но есть одно Но!
В тисках вы не сможете вдавить подшипник прямо до упора вглубь, так как тиски уже упираться в него не будут, когда он сравняется с корпусом вилки, поэтому берите в этом случае накидную головку или же отрезок трубы (Указана стрелкой) подходящего диаметра и как показано на маленьком фото ниже, допрессовывайте во внутрь сам подшипник, до того пока он тот самый зазор не пройдёт в которое стопорное кольцо вы установите.
Примечание!Все подшипники таким образом который описан выше, при помощи отрезка трубы и тисков, запрессуйте во внутрь и после чего их ещё в добавок стопорными кольцами застопорите, кроме этого про метку не забудьте которую вы сделали ранее относительно вилки и корпуса карданного вала (Метки обе должны будут при сборке сойтись между собой), ну и ещё в подшипниках проверьте смазку, обычно производитель экономит и не кладёт смазку в подшипники практически вообще, мы вам рекомендуем немножко в таком случае (Если у вас не окажется смазки или если её будет мало) смазать подшипники (Много не надо, немножко прямо), при помощи смазки Фиол-2У и после этого и производить установку всех подшипников на свои места, после установки, проверьте как вращается вилка, ничего не должно заедать, скрипеть, всё должно будет вращаться нормально!
Дополнительный видео-ролик:Наглядный ролик в котором показан процесс замены данной крестовины, показан чуть ниже, обязательно просмотрите его и вы всё прекрасно поймёте.
крестовина Полноценная полноприводная система распределения мощности автомобилей семейства Lada 4×4 включает раздаточную коробку, межосевой дифференциал с возможностью блокировки, передний и задний мосты с осевыми дифференциалами. Карданные валы, трансформирующие энергию на передний и задний мосты, являются сборочными единицами, включающими стальные трубы, скользящие вилки и фланцы, связанные через крестовины.
Устройство и принцип работы
Деталь представляет собой крестообразный шарнир, который отвечает за соосность вращающихся частей кардана. К его четырем концам присоединены две вилки карданного вала.
Подвижное соединение обеспечивается за счет игольчатых подшипников, вставленных в чашки надетые на крестовину.
Фиксация деталей обеспечивается стопорными кольцами, от которых зависит величина зазора и люфта. На некоторых автомобилях вибрацию карданного вала можно устранить без замены крестового шарнира.
Для этого достаточно лишь установить стопорные кольца большей ширины. Однако на Ниве Шевроле, как и на большинстве легковых машин, проблема решается заменой крестовины.
Фиксация деталей обеспечивается стопорными кольцами, от которых зависит величина зазора и люфта. На некоторых автомобилях вибрацию карданного вала можно устранить без замены крестового шарнира.
Какие лучше ставить?
Минимальная цена крестовины стартует с 250-280 рублей. Столько стоит продукция Just Drive, Trialli, Zommer и LADA.
Но, учитывая трудоемкость замены, лучше не экономить, устанавливая дешевые детали.
Запчасти Fenox и Tirsan, стоят почти вдвое дороже, зато имеют большую надежность.
Поэтому лучше переплатить 200-300 рублей при покупке, чем тратить время и деньги на устранение очередной поломки.
Признаки неисправности
Износ крестовины проявляется в виде стука во время старта автомобиля и вибрации при движении. Однако такие признаки характерны и для некоторых других неисправностей трансмиссии. Чтобы проверить состояние детали, необходимо:
При наличии люфта в игольчатых подшипниках необходимо заменить крестовой шарнир. Сделать это можно самостоятельно.
Подготовительный процесс: выявление неисправности, закупка комплектующих и необходимый инструмент
Актуальной замена крестовины карданного вала на Нива является в случае наличия посторонних скрипов, стуков и тресков в передаче вне зависимости от скорости передвижения. Перед приобретением новых деталей следует принять во внимание такие факты:
Создание условий для произведения смены крестовины карданного вала
Проведение любых операций с шарнирами возможно только на снятом «кардане», для чего необходимо:
Порядок демонтажа крестовины
Рассматриваемая деталь установлена в вилках с натягом и к тому же зафиксирована стопорными кольцами. При замене крестовины карданного вала на Лада Нива рекомендуется использовать «родные» стопорные кольца – при таком исходе удастся избежать проведения балансировки вала.
Процесс изъятия крестовины производится по такому сценарию:
кардан При отсутствии съемника смещать корпуса подшипников можно ударами молотка через подходящую по диаметру выколотку. Альтернативная методика демонтажа крестовины строится на подобных принципах: сместив корпус подшипника наружу, предлагается разрезать противоположный болгаркой, затем – наоборот. Отсоединив фланец, следует повторить аналогичные действия для «кардана».
Окончательный этап замены крестовины карданного вала на семействе Нива: установка нового изделия
Перед осуществлением монтажных работ необходимо произвести очистку посадочных поверхностей под чашки подшипников. Вновь приобретенную деталь следует подготовить к последующей установке:
Этап установки в технологии замены дефектной крестовины карданного вала на Ниве включает следующие переходы:
Ваз 21213: замена крестовины своими силами
На ваз 21213 замена крестовины чаще всего, происходит после того, как водителем бывают обнаружены нехарактерные стуки и вибрации, доносящиеся из-под его автомобиля. И в данном случае, замена крестовины ваз 21213 будет, как нельзя кстати. Причиной неисправности является во многих случаях люфт в соединениях, который возникает из-за механических воздействий и больших нагрузок. Кроме того, крестовина часто подвергается загрязнениям и воздействию пыли, так как находится достаточно близко к дорожному покрытию.
Осмотр крестовины
Замена крестовины карданного вала ваз 21213, видео процесса которой можно посмотреть здесь, проводится лишь после тщательного осмотра.
Замена крестовины ВАЗ 2121, ВАЗ 2123 и ВАЗ 2131 своими силами
Передачу крутящего момента к приводным колесам автомобиля от двигателя через коробку передач осуществляет карданный вал. Крестовина наиболее важная деталь устройства.
Установка крестовины на карданном валу
Замена крестовины на карданном валу
Замена крестовины на ВАЗ 2121 требуется при появлении стука в карданной передаче, когда автомобиль начинает движение, резко тормозит или выполняется переключение скоростей. Это необходимо для обеспечения безопасности движения на автомобиле водителя и пассажиров.
Рисунок 1. Устройство заднего карданного вала
На рисунке 1 видно, что крестовины позиции 3 установлены с двух сторон карданного вала.
Диагностика
Чтобы определить нужна замена крестовины кардана ВАЗ 2121, 2123 или 2131 не обязательно обращаться к услугам автосервиса.Выполнить ее можно и самостоятельно.
Для этого при небольших поворотах карданного вала из стороны в сторону и удержании фланца ведущей шестерни определяется люфт, если он есть, значит, крестовина износилась ее нужно менять.
Если износился только подшипник крестовины, люфт может отсутствовать.
В этом случае визуально определяется целостность конструкции. Ключом на «13» отсоединяется карданный вал от фланца и проверяется состояние узла.
Демонтаж крестовины кардана
Как выполняется замена крестовины на ВАЗ видео покажет. Здесь можно увидеть тонкости демонтажа и сборки узла.
Для выполнения работы понадобятся молоток и выколотка из пластичного металла. Им может быть алюминий, медь или латунь.
Порядок выполнения работ:
Совет: Пред тем как начать разборку нужно установочными метками пометить расположение деталей: шлицов на карданном валу и фланца эластичной муфты, имеющего треугольную форму, это обеспечит, то что вибрация после замены крестовины ВАЗ не возникнет.
Вал снимается после того как откручиваются на эластичной муфте три болта. Но если крепеж заржавел можно с помощью отвертки отогнуть усики, крепящие кожух на защитной манжете, и вынуть из фланца вал.
Крестовина карданного вала
Совет: несмотря на то, что часть подшипников относительно хорошие, менять лучше все сразу, подбирать их из одной партии.
Установка крестовины кардана
Перед тем как заменить крестовину на ВАЗ новой, необходимо очистить все детали от грязи и ржавчины. Убрать напильником заусенцы и выбоины, в новые подшипники доложить подходящую смазку (иногда производители в подшипники вкладывают недостаточное количество смазки), можно №58, имеющую характерный синий оттенок.
В отверстия, куда вкладываются шипы крестовины, тоже закладывается смазка, но ее нельзя наносить на шипы, чтобы не возникла воздушная подушка при сборке, которая будет препятствовать правильному позиционированию деталей.
Таким образом выполняется замена крестовины кардана на ВАЗ 2121, 2123 и 2131.
Замена задней крестовины кардана
Чаще выполняется на автомобиле ВАЗ замена задней крестовины, что объясняется ее большим «ходом», чем передней. В этом случае нет необходимости полностью снимать карданный вал.
Перед началом работ от грязи очищается задний шарнир, наносятся метки на обе вилки, что обеспечит сохранение балансировки и взаимное расположение валов при сборке узла. Нанести метки можно с помощью надфиля, зубила, кернера.
Последовательность дальнейших действий:
Узел установки задней крестовины
Совет: Перед тем как будет выполнена замена крестовины на ВАЗ 2131 в подшипниках небольшим количеством смазки промазываются иглы. Можно использовать смазки «Литол» или «158». Нельзя накладывать большое количество смазки, это может привести к выдавливанию сальников подшипника.
Для замены крестовины ВАЗ 2123 применяется такой же порядок работы как для ВАЗ 2121 и ВАЗ 2131.
Замена подвесного подшипника
Автомобилисты, которые стремятся научиться большую часть ремонта своей машины выполнять своими руками, чаще всего сталкиваются с проблемой, когда необходима замена крестовины и подвесного ВАЗ.
Общий вид подшипника и крестовины карданного вала
Порядок выполнения работ:
Как заменить крестовину ВАЗ хорошо видно на видео.
Замена крестовины рулевого вала
Управление рулем представляет собой набор механизмов, позволяющее водителю создавать необходимое движение и отвечающее за безопасность находящихся в его салоне.
Неисправность в рулевом управлении приводит к тяжелым авариям, от которых могут пострадать и другие участники движения.
Крестовина рулевого вала
Устройство предназначено для передачи крутящего момента от вала в салоне к валу или шестерне механизма рейки в моторном отсеке. Крестовина имеет очень простую конструкцию.
Это выполненная из прочной стали крестовина, имеющая четыре шипа с насаженными на них обоймами игольчатых подшипников. Обоймы вставлены в вилку или кронштейн, соединенный со шлицевыми концами валов.
Уплотнения в подшипниках из маслостойкой резины.
Когда нужна замена крестовины рулевого вала
Замена рулевой крестовины на ВАЗ требуется, когда возникают некоторые неполадки.
Например:
Объясняются такие неполадки тем, что на карданное соединение оказывают отрицательное действие вибрация при движении автомобиля, изменение температуры и влажности воздуха, трение.
Со временем резиновые уплотнители теряют эластичность, смазка вытекает и в устройство проникает пыль и влага. Иглы подшипников покрываются коррозией и приходят в негодность.
Как выполнить замену крестовины рулевого вала
При ремонте устройства выполняется замена крестовины на ВАЗ самому выполнить такую работу не составит особого труда, а цена будет существенного ниже, чем при обращении на СТО.
Итак:
Сборка узла выполняется в обратном порядке. Обоймы подшипников должны запрессовываться в вилки снаружи до тех пор, пока не станут заподлицо.
Наносится кернение, фиксирующее подшипники.
