Как отрегулировать кулису на дэу нексия n100
Daewoo Nexia Silver Lady › Бортжурнал › Регулировка кулисы КПП
Сегодня с утра поехал на работу. При попытке включить первую скорость, понял что что-то не так ибо она включилась, но с напрягом… Дальше хотел включить вторую, но она вообще не захотела включаться. Я слегка озадачился, но торопился на работу и еще раз попробовал воткнуть передачу и о чудо она включилась, но не так мягко как обычно. Покубатурив в обед что могло случиться — пришел к выводу, что нужно проверить так называемый вертолет. Вечерком заехал в гараж и понеслась…)))))
Сначала скинул чехол рычага КПП там есть два отверстия(диаметр около 5 мм)
, которые после того как выставишь на нейтралку нужно совместить(вставить в них что-нибудь).

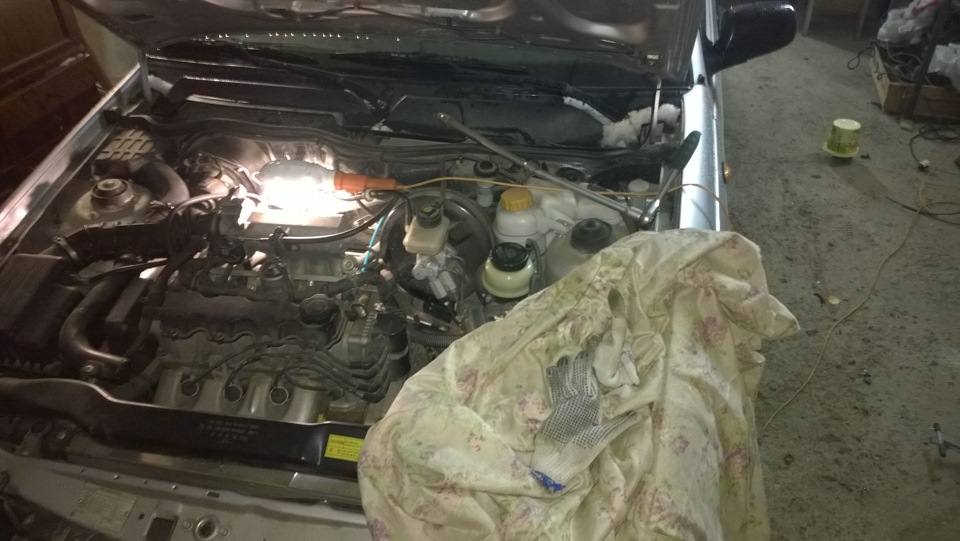

Далее лезем под капот и на коробке находим подпружиненный фиксатор
на который нужно нажать, но перед этим действием необходимо ослабить болт на кулисе(«вертолете»)
, который зажимает хомут на валу рычага КПП.
Очень длинной головкой на 12)))))
После чего фиксируем подпружиненным фиксатором и затягиваем болтик. И вуаля все передачи на месте переключаются 1 пальцем.
P.S. не забудьте откинуть фиксатор обратно.
Всем удачи на дорогах!))))
Daewoo Nexia 2010, двигатель бензиновый 1.5 л., 80 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Daewoo Nexia, 2008
Daewoo Nexia, 2010
Daewoo Nexia, 2008
Daewoo Nexia, 2011
Комментарии 16
Фиксатор должен утапливаться до упора или до фиксации
он должен до упора и зафиксироваться
До упора он не заходит, но фиксирует
Спасибо от души, за инфу👍👍👍
тоже так делал, только у меня отверстия не много расшатаны были и когда их соединял, то рычаг не плотно прилегал с левой стороны, подсовывал справа пластиковую бутылку, что бы рычаг упирался с левой стороны, а то когда первую и вторую втыкаешь рычаг упираешь в лево до упора, так получилось как следует отрегулировать, правда тогда еще мешал люфт из за уплотнительной резинки на самом штоке рычага, было устранено изолентой)
Подскажите пожалуйста глупцу) нужно совместить два отверстия в салоне, позже ослабить болт на кулисе, а что делать с пружинным фиксатором? Его нужно выжать до упора, а потом что? Так и не могу понять(
Ослабил вертолет, нажимаешь фиксатор, покачивая вертолетом, после того как фиксатор полностью утопился, затягиваешь вертолет и все. Только после не забудь фиксатор отщелкнуть обратно.
Спасибо. Очень подробно. Положил в закладки.
Настройка кулисы Дэу Нексия после снятия КПП
Механическая коробка передач Дэу Нексия всегда отличалась высоким уровнем надежности. Причем это не зависело от завода сборки. Несмотря на преклонный возраст, коробка, разработанная тогда еще более или менее самостоятельной компанией Опель, могла безо всякого ремонта пройти больше 250 тысяч км до капремонта и замены запчастей Нексия.
Более того, эту КПП устанавливали и на Ланосы, Лачетти, Авео и еще целый ряд автомобилей. Разница в модификациях КПП заключалась только в разных передаточных числах и некоторых других мелочах.
Проблемы с кулисой КПП. Не включаются передачи на Нексии
Чтобы добраться до корзины, выжимного подшипника или ведомого диска, как известно, необходимо снять коробку передач, а это связано с нарушением регулировки механизма переключения.
Привод управления переключением передач на Нексии состоит из нескольких элементов. Скажем прямо, не самой удачной, громоздкой и устаревшей конструкции:
Кулиса ручки переключения с шаровой опорой, которая закреплена к кузову.
Системы из рычагов и тяг, установленных на задней подушке двигателя.
Механизма выбора передач, он расположен внутри КПП и к нему претензий не возникает.
Естественно, вся эта конструкция рано или поздно тоже изнашивается, особенно пластиковые втулки и фиксаторы. Но к приводу переключения передач в каталоге запчастей Дэу Нексия всегда можно купить ремкомплект и забыть про проблемы с люфтами и плохим включением.
Все же есть одна проблема: после установки нового ремкомплекта кулисы или сцепления передачи могут некорректно переключаться. Дело в регулировке самой кулисы.
Как самому быстро отрегулировать кулису на Деу Нексия
Для регулировки кулисы на Дэу Нексия можно использовать несколько вариантов, мы рассмотрим оба. Причем первый вариант желательно применять в случае установки новых запчастей из ремкомплекта Дэу (или установки новой кулисы в сборе, номер по каталогу 96332660), а второй отлично подходит для в меру изношенных кулис, прослабленных втулок с небольшими люфтами.
Если применить второй, более сложный вариант регулировки, после полной замены штока КПП, штифтов, тяги с фиксаторами и самой кулисы, могут возникнуть сложности. Например, рычаг переключения может быть очень жестким, а первая, третья и задняя передачи могут включаться не до конца.
Цель регулировки проста — синхронизировать положение ручки переключения передач в слоне с положением вала выбора передач на КПП. Другими словами, мы добиваемся того, чтобы определенному положению ручки в салоне точно соответствовала включенная избирательным механизмом передача.
Вариант первый. Для новых кулис КПП Нексия
Самый простой вариант настройки кулисы. После установки всех запчастей привода переключения передач, болт фиксации хомута вала КПП не затягиваем, хомут должен быть свободен.
Выдвигаем шток выбора КПП до упора, чтобы включить заднюю передачу. Чтобы в этом убедиться, включаем зажигание, если задний ход включен, загорятся лампы задней передачи в задних фонарях.
Перемещаемся в салон, где ставим рычаг выбора передач в положение заднего хода. Перемещаем рычаг не до упора, а примерно на половину его хода.
Под капотом подтягиваем болт хомута вала выбора передач. Делаем это без фанатизма, чтобы не сорвать резьбу в хомуте, иначе придется менять болт на более длинный и играться с установкой гайки из-под машины. Или покупать новый хомут.
Работа выполнена, осталось все проверить во время пробной поездки. Если передачи включаются некорректно или туго, выполняем регулировку повторно. В большинстве случаев новые кулисы после такой регулировки работают безукоризненно.
Вариант второй. Для кулис с допустимыми люфтами
В том случае, когда мы снимали КПП для замены сцепления или других работ, а к кулисе и ее износу у нас проблем нет, приступим к регулировке по второй, более сложной схеме. Нам придется фиксировать вал выбора передач КПП.
Сначала определимся с типом коробки передач. На ранних выпусках Дэу Нексия для фиксации вала выбора передач использовалось обычное отверстие с заглушкой в корпусе механизма выбора передач.
На более поздних выпусках Нексии (в основном с 1,6-литровым 16-клапанным мотором) для фиксации этого вала производитель предусмотрел подпружиненный фиксатор, которым пользоваться куда удобнее. В остальном регулировка обоих типов КПП ничем не отличается.
Первым делом нам нужно добраться до самой кулисы, а для этого нужно приподнять чехол рычага КПП в салоне. В некоторых комплектациях чехол можно снять, открутив два винта крепления рамки на центральной консоли.
В остальных случаях рамка снимается еще проще — ее нужно просто поддеть отверткой с плоским шлицем в задней части.
Сам чехол с рычага снимать не нужно.
Под чехлом находим два отверстия для фиксации ручки переключения в нейтральном положении — одно на корпусе ручки, второе на пластиковом отливе кулисы.
Совмещаем эти два отверстия, затем вставляем в них либо сверло диаметром 5 мм, которое нужно снабдить ограничителем (простая стяжка), чтобы оно не провалилось.
Либо крестовой отверткой диаметром жала около 5 мм, но не тоньше, иначе регулировка будет не точной.
Когда отверстия совмещены и рычаг зафиксирован, откручиваем болт крепления хомута вала КПП, если мы успели его закрутить.
На корпусе механизма выбора передач находим заглушку, вынимаем ее, затем вставляем в отверстие сверло диаметром 5 мм или шестигранный ключ похожего диаметра до упора.
Надавливая на сверло или ключ, вращаем вал выбора передач по часовой стрелке и обратно до тех пор, пока сверло не сядет еще на 5-7 мм. Вал зафиксирован на нейтральной передаче.
Таким же образом поступаем и с подпружиненным фиксатором на КПП другого типа — вращаем вал выбора передач до тех пор, пока фиксатор не утопится до упора и вал не зафиксируется в нейтральном положении.
Осталось затянуть болт хомута вала, убрать сверло из салона и освободить вал выбора передач. Такой вариант обязательно сработает для Нексии с не новой кулисой, передачи станут включаться четко и без сбоев.
Школа авторемонта – Ремонт автомобиля своими руками
Ремонт и регулировка привода переключения передач на автомобилях Daewoo Nexia, Daewoo Lanos, Chevrolet Lanos
Увеличился свободный ход кулисы переключения передач? Пропала четкость переключения? Тяжело «найти» заднюю передачу или с первого раза не получается включить первую? Если Вы говорите да, на все вопросы (или почти на все) и Вы счастливый обладатель автомобиля Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Chevrolet Lanos (Шевроле Ланос), то в этой статье Вы сможете найти решение своей проблемы. Так же, статья будет интересна и полезна, не менее счастливым владельцам автомобилей Opel Kadett (Опель Кадетт) и Opel Vectra (Опель Вектра).
Причиной ухудшения переключения передач в данных автомобилях, является «разбитый» привод переключения передач. И есть два варианта решения этой проблемы. Первый вариант, самый простой, быстрый и дорогой, замена привода целиком. Второй вариант, более хлопотный и дешевый (значительно дешевый!), покупка ремкомплекта для привода переключения передач. Какой из вариантов будет для Вас более удобным, Вы сможете решить после прочтения статьи. И так….
Снятие привода переключения передач с автомобиля:
1. В моторном отсеке ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода (фото 5).
2. Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом (фото 6 и 7).
3. И последний шаг. Вытаскиваем ось, соединяющую привод переключения передач с кронштейном (фото 8). Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.
Привод снят. Можно приступать к главной части – Ремонт привода переключения передач.
1. Поочередно меняет втулки шарниров привода – пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца (фото 9).
2. Меняем пластиковый треугольник привода (его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10) – стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали – треугольник и ось; расклепываем конец новой оси (фото 11).
3. И самое легкое. Меняем втулки и резинки на самом рычаге привода (фото 12).
2. После этого лезем в салон и …. «Ланосоводы» просто снимают чехол с кулисы переключения передач, а вот владельцы Нексий занимаются небольшой разборкой салона (фото 16 и 17). После этого, находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем вторым сверлом (фото 18).
3. Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач.
4. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи.
Если все сделано правильно, то дополнительной регулировки уже не потребуется. Передачи будут все «на месте». Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые 3-4 дня.
UPD 03.01.2016
Начал замечать, что в последнее время, на автомобилях Дэу Ланос и Дэу Нексия после ремонта или полной замены и финальной регулировки привода переключения передач, через определённое время, эти самые передачи начинают опять теряться. Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем нет. Но, не долго. День, два и опять передачи разбежались. Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях.
В оригинальных приводах переключения передач диаметр вала привода составляет 13,6 мм, а на китайских изделиях диаметр вала колеблется с 12,5 до 12,9 мм. Плюс, к этому, резьба на болте и хомуте покрывалась ржавчиной, что тоже мешало использовать затяжку хомута до конца. И эти два фактора, объединившись, становились причиной, по которой регулировка привода постоянно сбивалась. Выход из этой ситуации прост – снимаем хомут и, используя метчик, и плашку (8*1мм) прогоняем резьбы. Ставим хомут и затягиваем болт. Миссия выполнена! Передачи больше не терялись)))
Поэтому, рекомендую всем автолюбителям, после ремонта и особенно после замены привода переключения передач, снимать хомут и прогонять резьбы. Времени эта затея много не займёт, а вот неприятных сюрпризов избежать позволит.
При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!
Понравилась статья? Поделись ею на своей странице!
Читайте также:
Комментарии
Показано комментариев: 10.
Всего: 27.
Юрий
Здравствуйте, проблема такого характера: На Део Сенс пропала первая скорость, сначала вообще никакая не включалась, потом с трудом включилась третья.
Ivan
20 янв. 2018 19:47
#
Думаю, что привод переключения передач рассыпался. Определить так это или нет, не сложно. Достаточно открыть капот и рассмотреть привод переключения передач. Если Вы знаете как он должен выглядит и из каких деталей он состоит, то понять, что ему “крышка”, не сложно. Если Вы его (привод) в глаза не видели, то тогда для определения причины проблемы придётся обратиться к знающим людям.
Александр
Скажите пожалуйста чьего производства рем комплект был использован Rapid или CRB? Хочу сделать аналогичную переборку кулисы, а качество ремкомплекта сильно влияет на конечный результат. Пожалуйста посоветуйте какой лучше использовать.
Ivan
20 дек. 2017 20:05
#
При ремонте привода переключения передач использую в основном комплекты от CRB. Как по мне, они получше будут, чем Rapid.
6
АндрейСенс
21 дек. 2017 09:09
#
CRB – приличный кетай из доступного за умеренные деньги. Стаёт нормально и вроде как ходит. Поддерживаю.
Все получилоь, огромное спасибо.
Александр
Подскажите, как отрегулировать скорости, у меня шанс 1,5 на крышке которая на коробке нет заглушки для регулировки в которое все вставляют сверло на 5, у меня на этом месте стоит как я понял фиксатор передач. Его диаметр примерно 12мм и сверло на 5 туда бессмысленно засовывать
На крышке механизма переключения передач должен быть подпружиненный, стационарный, фиксатор (смотрим фото ниже). Он заменяет сверло))). Использовать также как и сверло – провернули шток, нажали фиксатор. Выставили кулису, затянули болт хомута, после этого можно покачать шток выбора передач и фиксатор сам (при помощи пружины) вернётся в исходное положение.
Дима
30 апр. 2015 16:24
#
очень нужен совет! Нексия n100 2008 года, задняя передача перестала включаться. решил ведет сцепление, регулировка штоком не помогла, снял коробку, на выжимном была выработка. поменял, поставил коробку, поменял ремкомплект на привод пер. передач, отрегулировал. задняя появилась. день отьездил нормально и тут началось что попало! то вместо 1 включиться задняя, то вместо 1 и 2 включаются 3 и 4, то 5-ой нет! уже кулису новую поставил, не помогло! уже не знаю куда лезть!
Если замена масла в кпп результата не принесла, то остается только сам привод механизма переключения передач. Другую причину и предположить трудно. Проверьте привод на предмет люфта и износа. Замените изношенные детали (пластиковые сухари, оськи и особое внимание уделите штоку переключения передач), смажьте шарниры литолом и правильно отрегулируйте привод и кулису переключения передач. Данная статья Вам поможет. На Лачетти все делается также как и на Ланосе.
Если не затруднит, сообщите нам о результате.
Алексей72
andrey petrov1221
Кирилл: Вообще нигде не смог найти ПОЛНЫЙ ремкомплект. Ни в инете, ни в городе у нас. Ткните, пожалуйста, пальцем где купить
могу подсказать где найти все один в один цена была около 270 гривен
Василий364: Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо! 8)
Всегда пожалуйста! 😉 Рад, что помог.
Василий364
27 июня 2014 20:22
#
Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо! 8)
