Всё про устройство, блокировку и ремонт редуктора заднего моста Нива Шевроле
Редуктор заднего моста — узел трансмиссии Шевроле Нива, который передает крутящий момент с карданного вала на ведущие колеса.
Он снижает угловую скорость и распределяет усилие между правой и левой осью.
За счет гипоидной передачи узел изменяет угол вращений на 90 градусов — с кардана, расположенного вдоль оси авто, на полуоси, которые установлены перпендикулярно ему.
Устройство
Узел состоит из двух ключевых элементов, заключенных в одном корпусе:
Также в состав заднего редуктора входят фланец, подшипники, сальники, маслоотражатель, оси, регулировочные шайбы и другие детали. На корпусе имеется пробки для слива и заливки трансмиссионного масла.
В верхней части установлен сапун для вентиляции корпуса. Если его отверстие забивается, избыточное давление газов может выдавить масло через сальники.
Отличия редуктора от обычной Нивы
В автомобиле установлен модифицированный вариант классического узла ВАЗ 2106 с коробкой дифференциала 21010-2403018-10. От заднего редуктора Нивы (ВАЗ 2121) он отличается передаточным числом — 3,9 против 4,1. Это обеспечивает автомобилю большую максимальную скорость.
Также узел имеет следующие отличия:
Последняя деталь заслуживает особого внимания.
На сальнике имеется выступающий резиновый пыльник, который опирается на стальной грязеотбойный диск.
При вращении оси грязь и вода отбрасываются с места контакта за счет центробежной силы.
Это значительно увеличивает срок службы узла при эксплуатации в условиях бездорожья.
Признаки неисправности
Простую диагностику моста можно выполнить самостоятельно. Для этого следует провести четыре испытания, во время которых нужно прислушиваться к шуму:
Важно: после того, как мотор заглушен, необходимо сразу же включить зажигание, чтобы случайно не заблокировать замок руля.
Если шум, возникающий в движении совпадает с тем, что возникает при работе мотора во время стоянки, проблема не в редукторе.
Чтобы окончательно определиться с природой возникновения посторонних звуков, нужно перейти к четвертому этапу проверки.
Постоянный сильный шум и нагрев при работе заднего моста возникает при следующих неисправностях:
Повышенный шум при разгоне и торможении двигателем появляется при неправильной регулировке главной передачи, недостаточном количестве масла и повреждении подшипников полуосей.
Стук при разгоне говорит об износе посадочного отверстия оси сателлитов. Если мост шумит только при повороте машины — нужно менять подшипники полуосей. Утечка масла появляется при износе сальников, ослаблении болтов крепления картера или засорении сапуна.
Виды блокировки дифференциала
В стандартной комплектации Нивы Шевроле предусмотрена только блокировка межосевого дифференциала.
Чтобы улучшить внедорожные характеристики автомобиля, владельцы ставят на него задний мост с дифференциалами двух типов:
Блокировка дифференциала позволяет преодолевать грязь, снежные заносы или другие сложные участки дороги. Однако ее надо отключать на асфальте и при высокой скорости движения. Иначе увеличивается нагрузка на полуоси и шестерни, ускоряется износ шин и увеличивается вероятность заноса.
Ремонт и замена
Для замены подшипников и регулировки зазоров между шестернями узел необходимо демонтировать с машины. Для этого необходимы головки на 12-17, вороток, домкрат, баллонный ключ и большая плоская отвертка. Также понадобится емкость для сбора масла.
Уплотнительную прокладку под редуктор нельзя использовать повторно. Поэтому нужно заранее купить новую. В новых модификациях Нивы Шевроле вместо прокладки используется маслостойкий герметик.
Работа выполняется на эстакаде, смотровой яме или подъемнике. Чтобы демонтировать редуктор, необходимо:
После демонтажа полуосей следует проверить и при необходимости заменить сальники. Для их запрессовки нужен отрезок трубы соответствующего диаметра или специальное приспособление.
Важно: правильно отрегулировать зазоры между шестеренками редуктора в домашних условиях невозможно. Для этого нужны специальные приспособления и оборудование. Поэтому такие работы выполняются только в условиях СТО. Самостоятельно можно лишь выполнить замену сальников и самого редуктора.
Для этого нужно проделать операции, описанные выше, в обратной последовательности. Место установки уплотнительной прокладки или герметика необходимо предварительно очистить ножом. Остатки масла удаляются бензином или растворителем. Лишь после этого можно наносить герметик (ставить прокладку) и монтировать редуктор на место.
После окончания работы не забудьте залить в задний мост трансмиссионное масло.
Видео-инструкция по ремонту:
KozakGolOta › Блог › Ремонт редуктора заднего моста ВАЗ(классика, нива, шеви-нива), часть 2-сборка и регулировка
…Итак, собираем редуктор.Подобрали подшипники хвостовика и запрессовываем наружные кольца в картер редуктора с помощью специальных оправок.Сначала-кольцо переднего подшипника
теперь переворачиваем картер- и кольцо заднего подшипника
При запрессовке если сначала задать ровное направление, то все пойдет хорошо…Опять же, со всей дури не молотим, если туго идет, проверяем нет ли перекоса…
Запрессовали, проверили как сели кольца.Теперь приступаем к основой процедуре при регулировке редуктора-подборке регулировочного кольца ведущей шестерни нужной толщины.Берем оправку А.70184, надеваем на нее внутреннее кольцо заднего подшипника, вставляем в картер, кольцо переднего, фланец, шайбу и затягиваем бушную гайку фланца моментом 1 кг.
протираем поверхность оправки и фиксируем на ней А.95690 с индикатором, Выставляем индикатор на 0.
производим замеры наименьшего значения на посадочных местах подшипников дифференциала
Теперь хвостовик- в картер, распорную втулку, внутреннее кольцо переднего подшипника, маслоотражательную шайбу. Пришло время запрессовать сальник в горловину картера на нужную глубину.Сальник снаружи тонким слоем герметика, на оправку-и запрессовываем.
сальник запрессован на нужную глубину(1,7-2 мм)
Теперь поверхность фланца которая соприкасается с сальником-тонким слоем литола и одеваем фланец на хвостовик, ставим шайбу и наживляем новую гайку с тефлоном.Фиксируем фланец стопорным ключом и приступаем к затяжке гайке фланца и установке преднатяга подшипников ведущей шестерни.
Сначала тянем до того, чтобы не было люфта фланца, не спешим.контролируем этот момент…Люфта нет, теперь надо установить правильный преднатяг подшипников.В нашем случае подшипники не новые, момент сопротивления проворачиванию нужно установить в пределах 4-6 кг.Вазовского динамометра нет, но есть бечевка и безмен.Веревочку наматываем вокруг фланца.исходя из его диаметра, нам надо поймать момент в пределах 2-3 кг.
затягиваем равномерно, сначала первый болт 5 кг, потом второй напротив него, и так крест-накрест по кругу.Во второй раз уже полным моментом 10 кг.Готово
Теперь смазываем подшипники дифференциала и устанавливаем дифференциал в картер редуктора.Дальше я делаю следующее-беру гайки подшипников дифференциала и закручиваю их от руки до соприкосновения с обоймами подшипников пока без крышек
потом аккуратно откручиваю гайку с одной стороны, надеваю крышку подшипников, затягиваю ее болты(пока не очень сильно)и снова от руки закручиваю гайку до соприкосновения ее с обоймой подшипника.потом тоже самое с другой стороны.
Готово.Переходим к регулировке редуктора.Устанавливаем приспособление А.95688 с индикаторами
С другой стороны под пластину с одной лапкой
Затягиваем стопорные пластины болтиками.Все, редуктор собран и отрегулирован…
Chevrolet Niva › Бортжурнал › Ремонт и регулировка РЗМ своими руками.
Всем привет.
Не так давно поменял у мастера редуктора с 3,9 на копеечные 4,3. Красота, машине легко стало, в песке, грязи, и на трассе хватает тяги при обгоне с колесами 29″.
Но вот в сентябре случилось так что выехал с семьей на пляж чистым воздухом подышать. Выехал конечно на бетонную оснастку, как положено. Вечер не предвещал ничего особого.
Тут старший сын видит как в песке у воды копаются два недопривода. Ну да ладно.
В итоге, через 10-15 минут подходят и просят меня вытащить их.
Да какой базар, конечно, а вот жена мне и говорит, сами заехали сами пускай и выезжают, ни кто их туда не загонял. Я же в ответ, так нельзя надо помогать.
В итоге что имеем, Мазда CX7 vs Opel Astra 1.2
Мазду я выпер из песка, а вот Опель сидел плотно, рывковый трос помог с пятого раза его сорвать из плена, только вот оказывается опель и не заводился, я его заглохшего тащил. И почти на выезде из песка сломал свой задний редуктор.
При разборе уже дома, оказалось, блок саттелитов разжевало, или раздробило. Ну в итоге под замену коробку саттелитов.
Обращаться еще раз к мастеру по настройке пары, замене подшипников не стал. В деньгах был туган, да и было большое желание сделать самому, ведь другие умеют, а я что хуже их что ли.

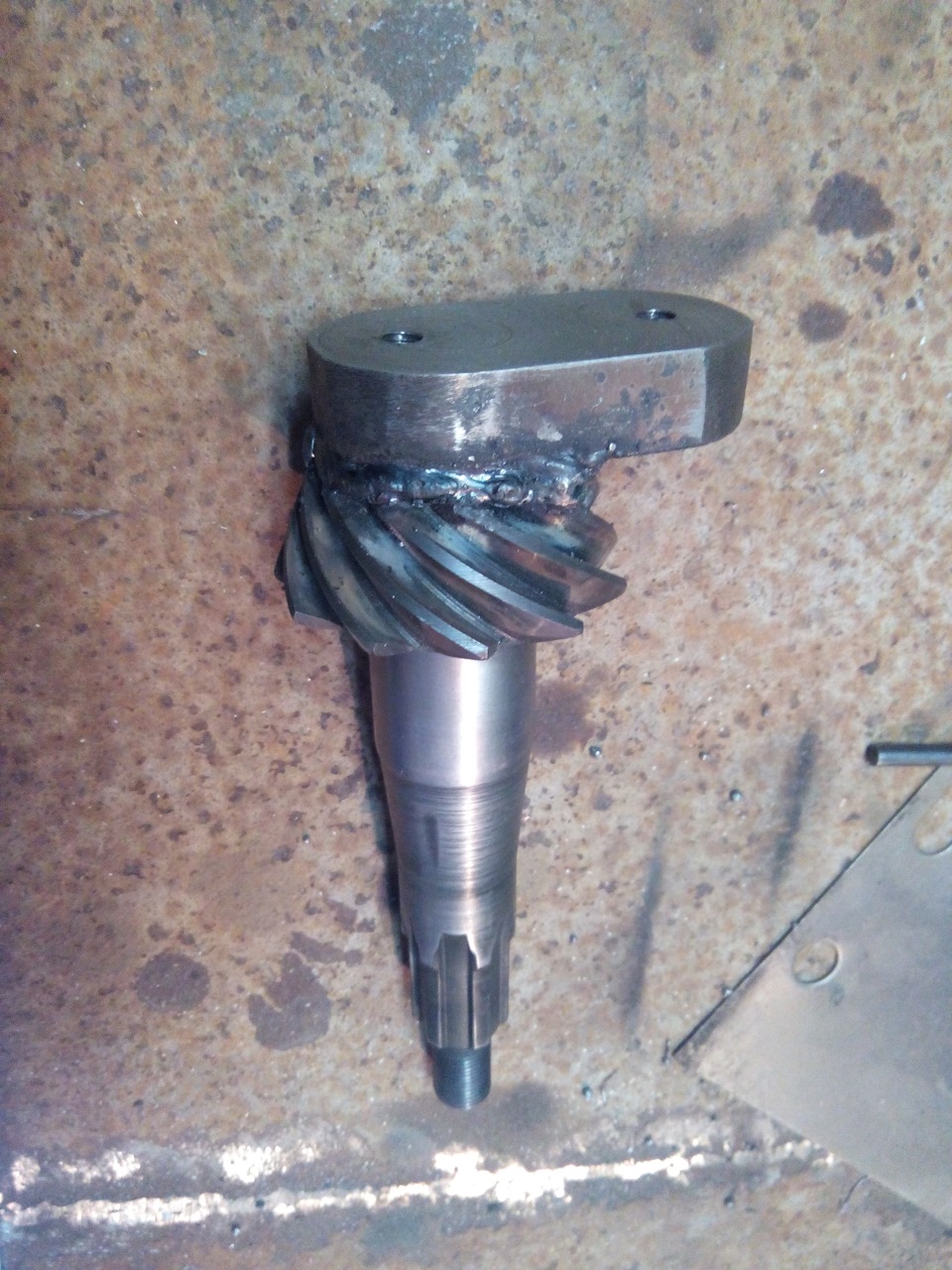

Вообщем так, мне друг Влад на работе сделал костыль, для замера толщины регулировочного кольца.

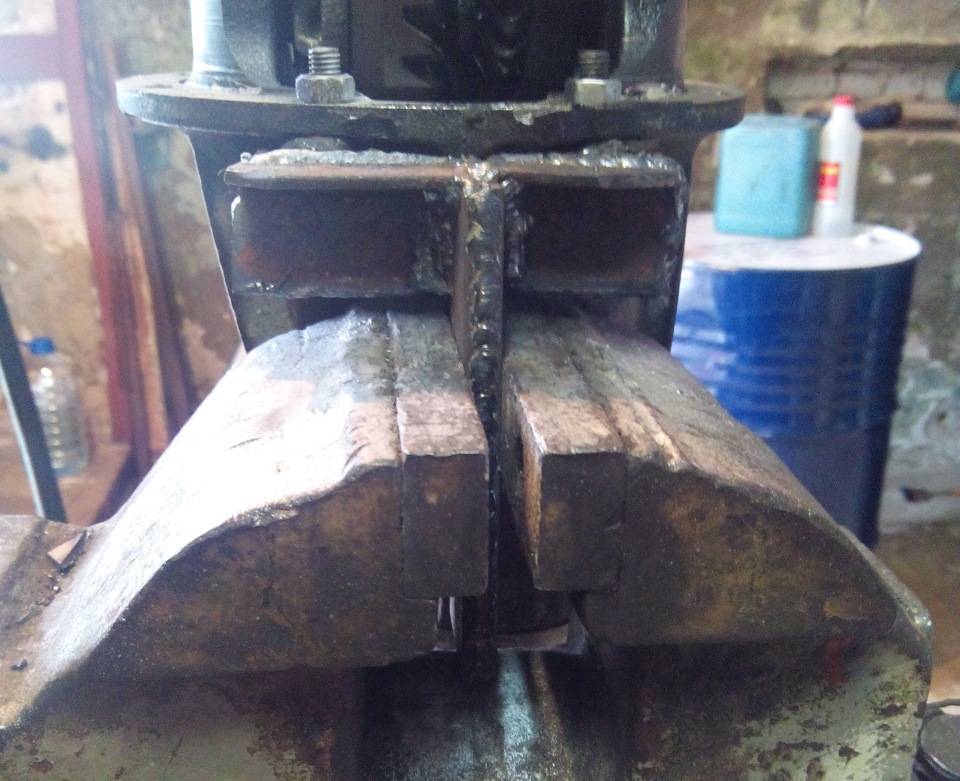

А я сам уже изготовил само приспособление для крепления самого картера редуктора чтобы его можно было зафиксировать так как мне нужно в тисках.

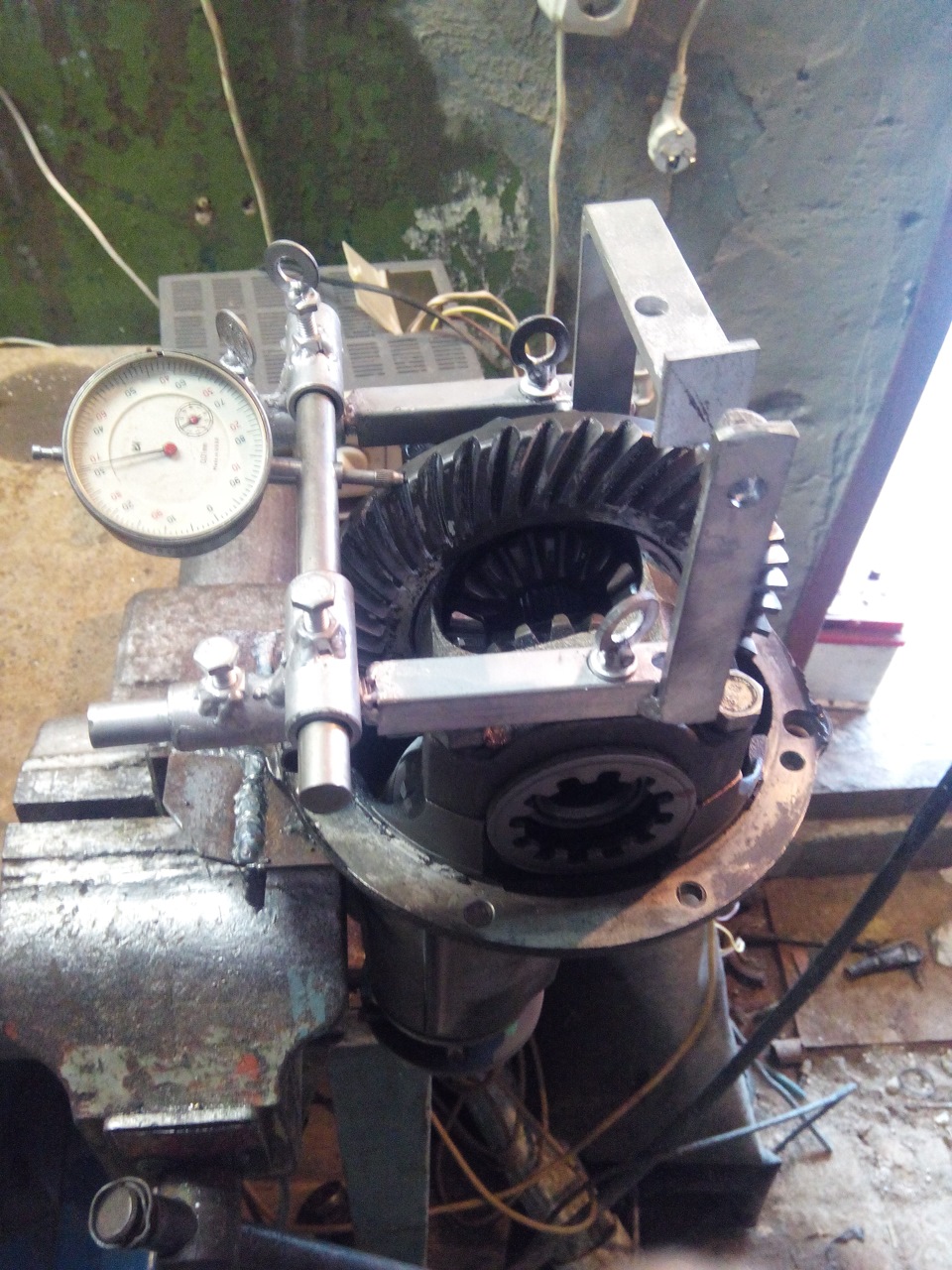

И изготовил для регулировки теплового зазора ГП.

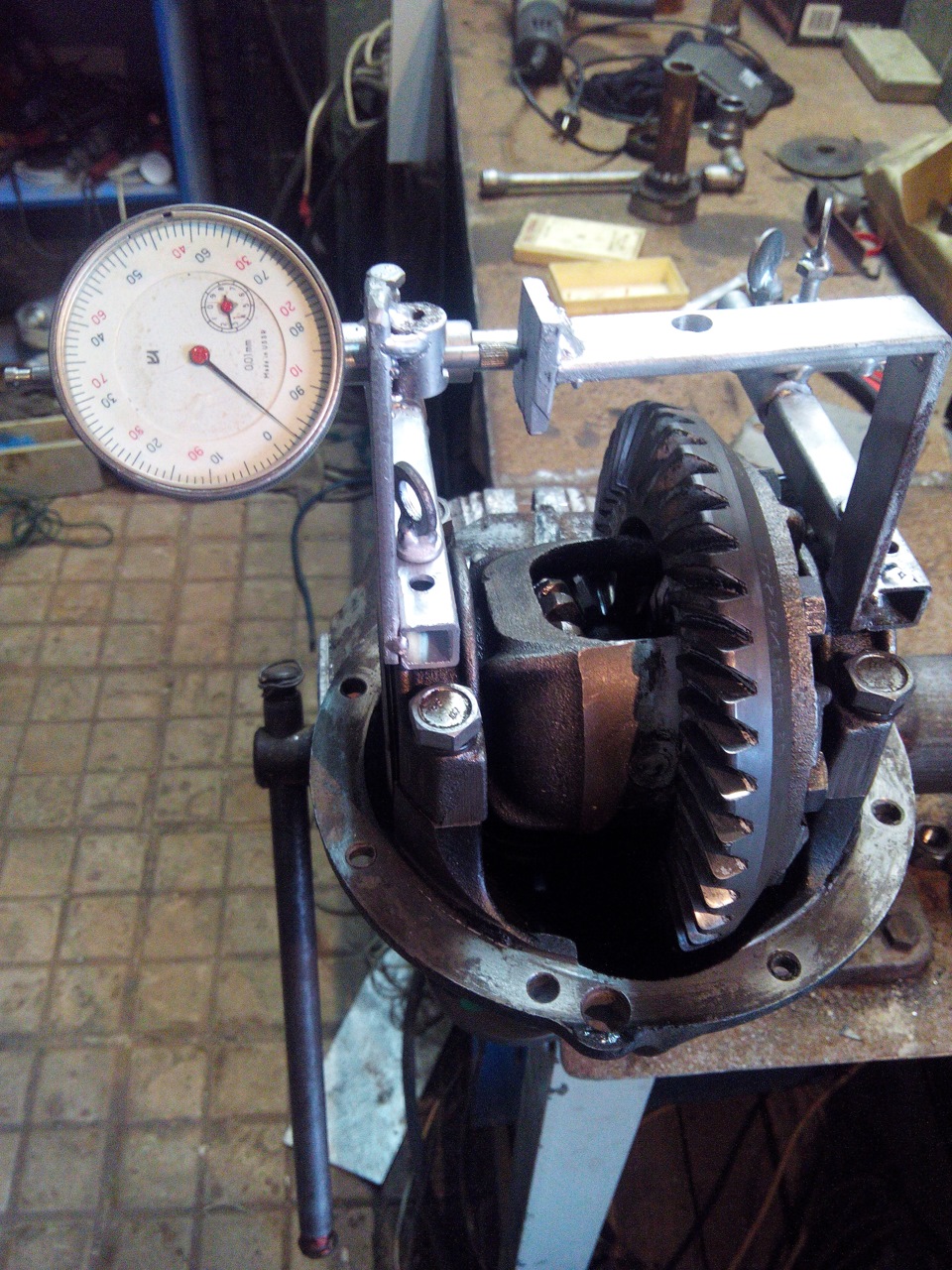

И теплового зазора подшипников коробки диференциалов.
Да и к стати, что не мало важно я думаю. Я не стал ставить деформированную распорную втулку между подшипниками.

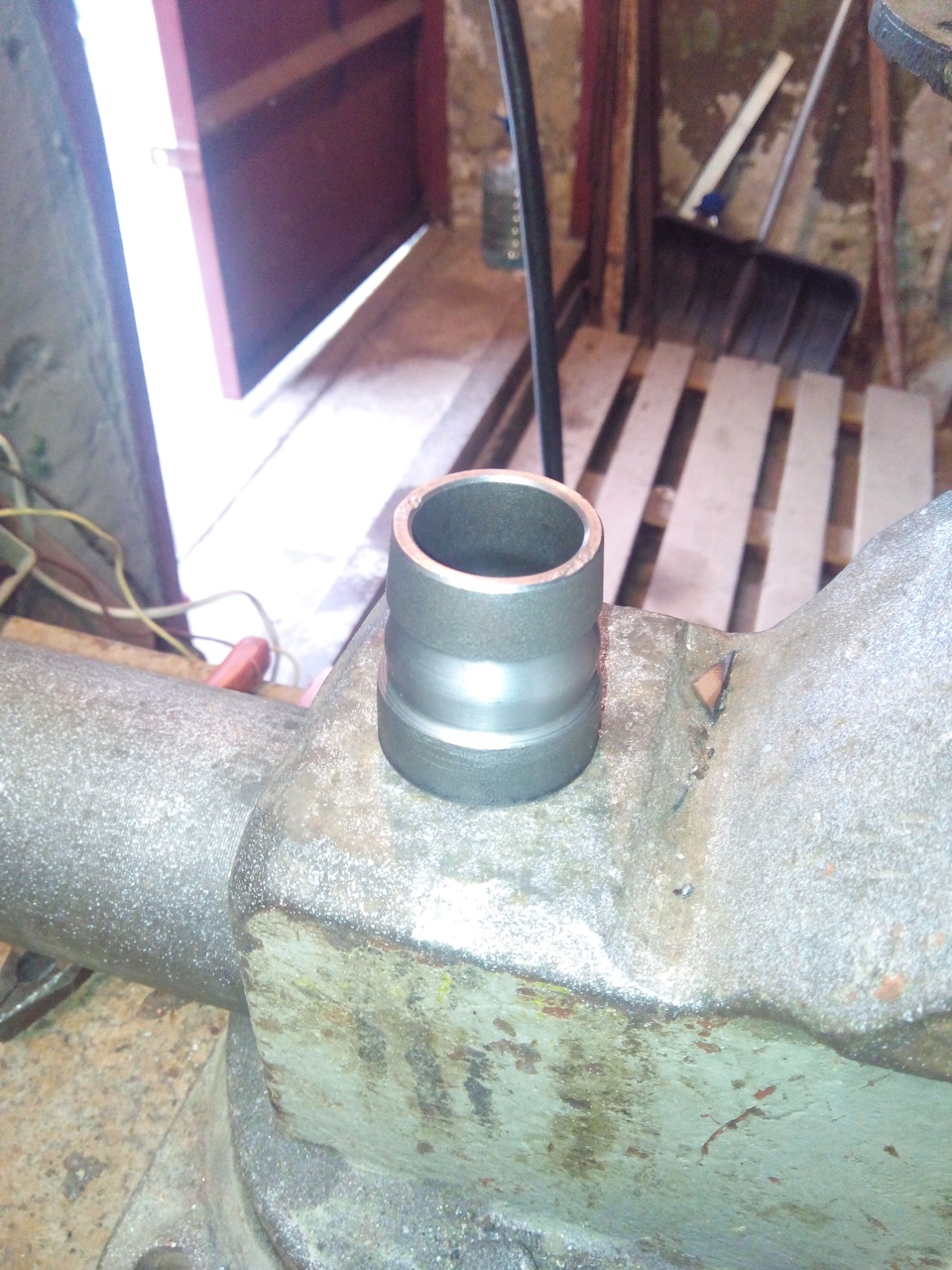

А сделал мне Максим дружище конусную не деформированную втулку по моим размерам. К сожалению сделать ее снимок я не догадался.
Сама втулка немного меньше размера что нужно для затягивания. А разницу толщины я сделал регулировочными кольцами. 0,25 мм и 0,1 мм. Долго конечно, муторно, но оно того стоит. Купил новый сальник, купил новые подшипники, все установил, отрегулировал, проверил краской пятно контакта.
Да и гайку хвостовика теперь затянул что было дури. Ну так чтобы резьбу конечно не сорвать.
Вот так вот помог другим, жена меня конечно ругала, но раз уже моя вина, тогда решил все исправить сам, а главное все это мне обошлось сущие копейки.
И ведь своими руками куда приятнее чем кто то мне будет делать. Всем добра и удачи, мне тоже )))))
Регулировка редуктора моста Chevrolet Niva
Инструменты:
Детали и расходники:
Установка коробки дифференциала
Установите в картере предварительно собранную коробку дифференциала вместе с наружными кольцами подшипников.
Рис. 1. Проверка предварительного натяга подшипников коробки дифференциала приспособлением А.95688/R.
Установите две регулировочные гайки 4 ( рис. 1 ) так, чтобы они соприкасались с кольцами подшипников. Установите крышки подшипников и затяните болты крепления динамометрическим ключом.
Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи
Эти операции выполняют одновременно при помощи приспособления А.95688/R и ключа А.55085. Закрепите на картере редуктора приспособление ( рис. 1 ) винтами 1 и 6, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек.
Рис. 2. Проверка бокового зазора в зацеплении шестерен главной передачи приспособлением А.95688/R.
По направляющей приспособления сместите кронштейн 7 до соприкосновения рычага 5 с наружной боковой поверхностью крышки и затяните винт 8. Ослабьте винты 1 и 3 ( рис. 2 ), и установите кронштейн 4 так, чтобы ножка индикатора 2 опиралась на боковую поверхность зуба ведомой шестерни у края зуба, затем затяните винты 1 и 3. Поворачивая регулировочные гайки, предварительно отрегулируйте боковой зазор между зубьями ведущей и ведомой шестерен в пределах 0,08–0,13 мм. Зазор проверяют по индикатору 2 при покачивании шестерни 6. При этом подшипники не должны иметь предварительного натяга. Регулировочные гайки должны находиться только в соприкосновении с подшипниками, в противном случае нарушается правильность измерения предварительного натяга.
Рис. 3. Схема для проверки предварительного натяга подшипников коробки дифференциала.
Последовательно и равномерно затяните две регулировочные гайки подшипников, при этом крышки подшипников дифференциала расходятся и, следовательно, увеличивается расстояние «D» ( рис.3 ). Это расхождение отмечает индикатор 9 ( рис. 1 ), на ножку которого действует рычаг 5. Гайки для регулировки подшипников коробки дифференциала затягивают до увеличения расстояния «D» ( рис. 3 ) на 0,14–0,18 мм. Установив точный предварительный натяг подшипников коробки дифференциала, окончательно проверьте боковой зазор в зацеплении шестерен главной передачи, который не должен измениться.
Если зазор в зацеплении шестерен больше 0,08–0,13 мм, то приблизьте ведомую шестерню к ведущей или отодвиньте, если зазор меньше. Чтобы сохранить установленный предварительный натяг подшипников, перемещайте ведомую шестерню, подтягивая одну из регулировочных гаек подшипников и ослабляя другую на тот же самый угол.
Для точного выполнения этой операции следите за индикатором 9 ( рис. 1), который показывает величину ранее установленного предварительного натяга подшипников. После затягивания одной из гаек показание индикатора изменится, так как увеличится расхождение «D» ( рис. 3 ) крышек и предварительный натяг подшипников. Поэтому другую гайку ослабляйте до тех пор, пока стрелка индикатора не вернется в первоначальное положение. После перемещения ведомой шестерни, по индикатору 2 ( рис.2) проверьте величину бокового зазора. Если зазор не соответствует норме, повторите регулировку. Снимите приспособление А.95688/R, установите стопорные пластины регулировочных гаек и закрепите их болтами с пружинными шайбами. В запасные части поставляют стопорные пластины двух типов: с одной или двумя лапками, устанавливают пластины в зависимости от положения прорези гайки. Регулировку и ремонт узлов редуктора выполняют на стенде, на котором можно также испытать редуктор на шум и проверить расположение и форму пятна контакта на рабочих поверхностях зубьев, как указано ниже.
Проверка контакта рабочей поверхности зубьев шестерен главной передачи.
Для окончательной проверки на стенде качества зацепления шестерен главной передачи:
— установите отрегулированный редуктор на стенд и смажьте рабочие поверхности зубьев ведомой шестерни тонким слоем свинцовой окиси;
— запустите стенд;
— рычагами стенда притормозите вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни;
— измените направление вращения стенда и, притормаживая, получите следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.
Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба, как показано на рис. 4 «е».
Рис. 4. Расположение пятна контакта в зацеплении шестерен главной передачи.
Случаи неправильного расхождения пятна контакта на рабочей поверхности зуба указаны на рис. 4 (а, в, с, d). Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла. При сборке повторите все операции по предварительному натягу роликовых подшипников ведущей шестерни, по проверке момента сопротивления проворачиванию, по предварительному натягу роликовых подшипников коробки дифференциала и по регулировке бокового зазора зацепления шестерен главной передачи.
В статье не хватает:
KozakGolOta › Блог › Ремонт редуктора заднего моста ВАЗ(классика, нива, шеви нива), часть1.
…Принесли задний редуктор.Стоял на ниве.Гудит.
Будем разбираться что к чему.Для начала закрепляем редуктор в импровизированном «стенде»
поворачиваем стендик с редуктором в другую плоскость, фиксируем фланец специальным ключом и отворачиваем гайку фланца
Гайка отвернулась практически без усилий-то есть она была ослаблена.Соответственно преднатяга подшипников не было никакого-вот одна из причин шума…Но, будем разбираться дальше.Сняли фланец.Что видим?-Сальник снаружи в масле.Протираем, осматриваем.Четко видно, что сальник этот меняли и при замене не запрессовали на нужную. глубину(1,7-2мм) от кромки горловины картера.
Берем съемник и извлекаем сальник
Сальник какой то стремный, прямо скажем, красный, вышел тоже очень легко…Теперь поворачиваем стенд с редуктором-и передний подшипник хвостовика, маслоотражательная шайба и распорная втулка выпадают сами на верстак.
Идем дальше.откручиваем стопорные пластины гаек подшипников дифференциала, с помощью спецключа ослабляем эти гайки, отворачиваем болты крепления бугелей, и снимаем бугеля вместе с гайками(прежде пометив один бугель и ту сторону на картере где он стоял чтобы потом не путать)
Извлекаем дифференциал.Наружные кольца подшипников дифференциала промываем бензином, и проверяем на предмет износа
Кольца в хорошем состоянии, гладкие, без раковин.Одно кольцо, что было со стороны ведущей шестерни-в полиэтилен, чтобы потом не путать и поставить где было.
Теперь дифференциал в тиски и откручиваем ведомую шестерню
Сняли планетарку, промыли бензином, пусть сохнет)).Разбираем дифференциал, вынимаем ось сателлитов, сателлиты, шестерни полуосей с шайбами и промываем все в ванночке с бензином.
Проверяем подшипники.Ролики в норме, без задиров и раковин, обоймы не расшатаны, берем наружные кольца и от руки под нагрузкой проверяем как подшипник работает…Оба в норме.подшипники дифференциала можно не менять.Собираем дифференциал-вставляем шестерни полуосей вместе с шайбами, сателлиты, ось сателлитов, проверяем осевой люфт шестерней полуосей—все на удивление в порядке—по всей видимости сателлиты с шестернями полуосей на этом редукторе меняли—шайбы под шестернями по микрометру были размером 2,07 мм.Итак, дифференциал готов.
Теперь извлекаем из картера ведущую шестерню.Следующее действие-концом хвостовика об стол- и, увы, задний подшипник слетел с одного удара-а он должен спрессовываться.Вот и одна из причин гула…Промываем подшипник, и что мы видим—на посадочном месте подшипника образовалась от регулировочного кольца выемка десятки на две глубиной-вот что бывает когда редуктор ездит с ослабленной гайкой фланца и просевшей распорной втулкой.
Подшипник этот — в металлолом.
Теперь осматриваем ведущую шестерню.На удивление все зубья ровные, не изношенные, контактные поверхности с цементирующим слоем блестят как у кота я)).Хвостовик рабочий!
Теперь берем другой бу, но хороший подшипник и пробуем надеть на хвостовик—и фигушки, не идет,
нужно запрессовывать—то есть посадочное место хвостовика сдюжило, износился лишь старый подшипник.Теперь осматриваем планетарку-здесь тоже все в порядке.Главная пара в рабочем сосотянии!
Вывод такой-причиной шума редуктора было отсутствие правильного преднатяга подшипников ведущей шестерни(хвостовика)из-за ослабленной гайки фланца.Почему гайка ослабла-скорее всего из-за износа распорной втулки.
Для ремонта надо будет новую распорную втулку, сальник, задний подшипник.Передний подшипник в более-менее нормальном состоянии, но и его поменяем для надежности-остальные детали редуктора в рабочем состоянии.А главное-главная пара живая!))
Теперь осталось извлечь наружные кольца подшипников из картера
Сначала кольцо переднего подшипника.Был старый советский штангель большой.Им очень удобно
Для выпрессовки заднего из старой нивовской внутренней длинной гранаты была сделана спец выколотка
фиксируем в пазах картера выколотку
Промываем картер бензином, очищаем и можно производить ремонтно-сборочные работы.
Поменяем подшипники хвостовика, распорную втулку, сальник, соберем все и отрегулируем-и редуктор еще прослужит долго и надежно.
Продолжение следует.Спасибо за внимание!
