Как почистить дхх на ниве шевроле
Chevrolet Niva 80 усталых пони › Бортжурнал › Попытка чистки и смазки РХХ. Вроде помогло
Приветствую уважаемых читателей и гостей бортжурнала шнивы 😎
Давно не писал ничего, так как шнива теперь машина выходного дня и эксплуатируется нечасто, но с её пробегом это наверное ей даже на пользу😁. Опять короткая запись сегодня.
В конце зимы замечал что двигатель не всегда сбрасывает обороты на холостом ходу. Под подозрением оказался рхх, так как по показаниям бортового компьютера, дпдз чётко работает. Значит нужно попробовать снять рхх и почистить. В чате шниваводов в вацапе ребята писали, что промывка рхх и других датчиков двигателя бесполезна, или не поможет, или поможет но ненадолго. Но я решил попробовать 😁
Снимать рхх удобнее на снятом дроссель. Но только если снимать дроссельный узел, лучше иметь на руках запасную прокладку, так как если родная прокладка порвётся, то мотор потом будет глохнуть.
Снимаем воздушный патрубок с дроссельного узла — я ожидал что внутри будет грязь, но нет, там довольно чисто и масляный налёт:

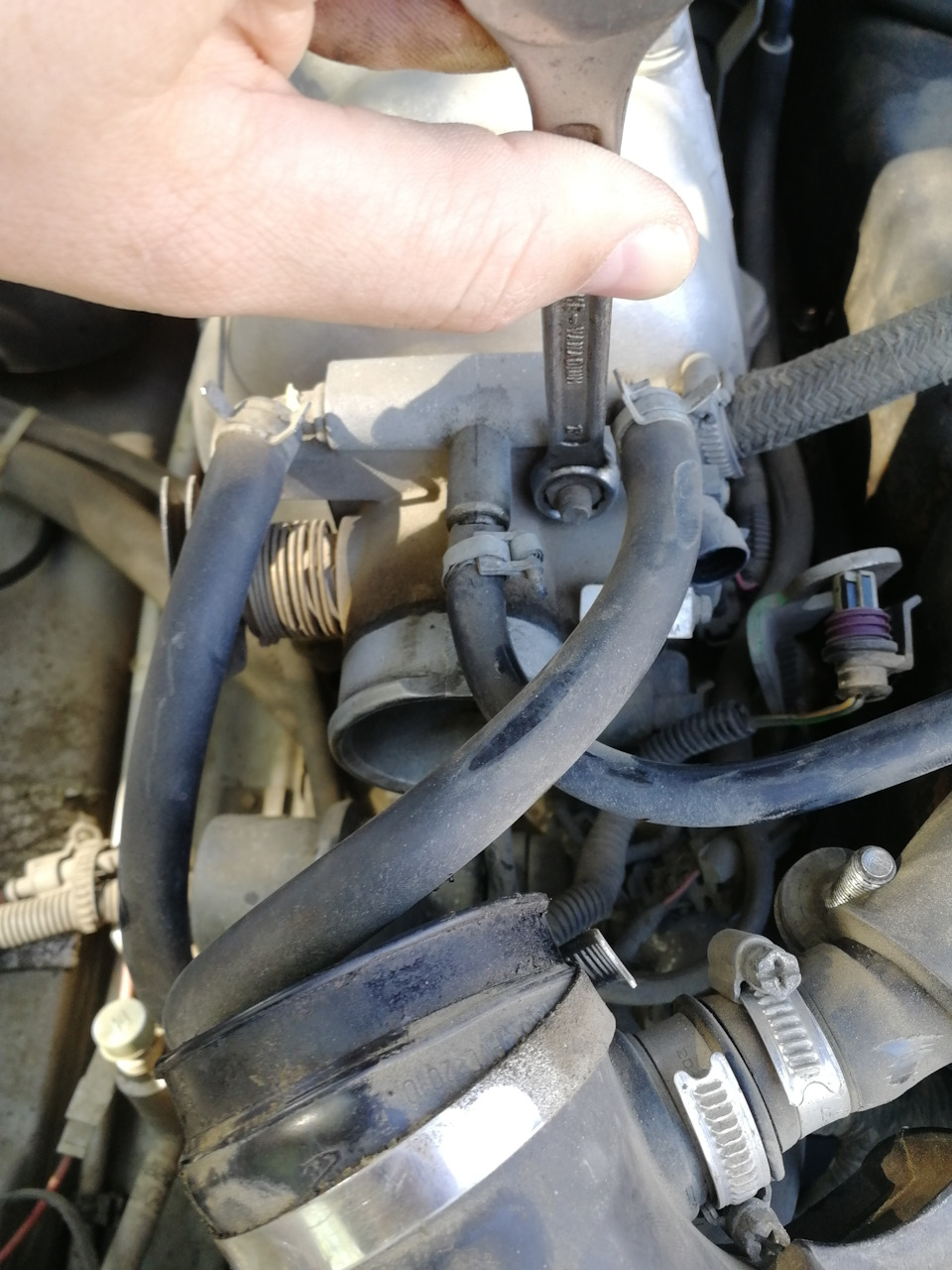

Снимаем дроссельный узел ключом на 13, лучше использовать накидные ключи при наличии возможности:
Дальше идёт не любимая многими деталь под названием «акустический патрубок». У многих он разваливался, его осколки попадали в цилиндр и устраивали там небольшой армагеддец😁. Но у меня патрубок абсолютно целый, несмотря на пробег в 221,5 тысяч км:
Внутри он был слегка замаслен, протёр. Кстати это первый раз когда я его снимал, до этого только рассматривал его через отверстие.
Ну и на снятом дросселе, отцепив трос газа и провода к рхх и дпдз, уже можно спокойно открутить 2 винта и снять рхх (трубки подогрева дросселя и на адсорбер я не снимал). Промыл его карб клинером и пробрызгал вэдэшкой:
Грязи особо не было на нём. Надпись на этикетке давно стерлась, после того как я протёр её то-ли бензином, то-ли вэдэхой. Чтобы выдвинуть шток рхх, использовал бортовой компьютер, там есть возможность задавать его шаги.
После смазки стало лучше, изредка на холодную обороты могут ненадолго держаться на 1000 и потом падают до 900. А до этого могли на горячую 2000 держать.
И ещё потерял одну из резинок, которая держит кожух мотора, пришлось купить новую:
Виды и конструкции датчика холостого хода Нива Шевроле
Стандартный регулятор холостого хода Chevrolet Niva представляет собой электромеханический модуль с мотором шагового типа и запорным, регулируемым клапаном. На Шниве модель выглядит как пластиковый, округлый цилиндр с выводом для электроконтактов. Девайс монтируется на карбюратор или дроссельную заслонку, где регулирует малый ход.
Стоковая модель, монтируемая заводом, имеет пластмассовый запорный клапан в форме грибка. Во время монтажа газовой установки некоторые пользователи устанавливают ДХХ с металлическим наконечником. Усиленная деталь отличается повышенной долговечностью и стойкостью к агрессивной среде.
Где находится датчик холостого хода Нивы Шевроле
Независимо от модификации двигателя и его навесного оборудования сенсор всегда стоит на дросселе. Устройство имеет отдельный вывод с гнездами для винтов, где и размещается узел.
На верхнем фото показан дроссель. Рассматривая под предложенным ракурсом, устройство практически не видно. Более детальная картинка показывает сам модуль.
Принцип работы
Механизм действия устройства заключается в последовательном выполнении стандартной программы. Весь процесс срабатывания можно рассмотреть поэтапно. Будет легче выстроить ситуацию, когда мотор работает, прогрет и полностью исправен.
Следует учитывать, что устройство не имеет обратной связи с ЭБУ. В корпусе детали есть всего две пары контактов, отвечающих за перемещение штока и его позиционирование в пространстве.
Регулятор холостых оборотов на Шниве: причины неисправностей
Устройство представляет собой специфическое реле особенной конструкции. Проблемы могут быть аналогичными. Обычно деталь отказывает по причине факторов.
Признаки неисправности
Как проверить датчик холостого хода Шнивы
Существует несколько способов проверки детали, сделать это можно самостоятельно. Штатный инжектор не отличается сложностью обслуживания. При этом, есть два варианта диагностики.
Первый способ подразумевает наличие мультиметра – прибор подключается к регулятору и система прозванивается. Второй требует наличия заведомо исправного модуля (метод научного тыка).
Проверка вручную
Подразумевает снятие старого и установку на его место нового элемента. Метод исключения позволяет точно определить, что неисправность возникла именно здесь.
При выполнении операции следует полностью разобрать весь дроссельный узел и дополнительно почистить его.
Диагностика мультиметром
Как почистить
Нередко причиной поломки устройства выступает его загрязнение. Попадание пыли, образование окислов может препятствовать передаче сигнала.
Стандартная очистка выглядит следующим образом.
Замена регулятора низких оборотов на Шниве
Чтобы поменять устройство на машине следует выполнить простую последовательность.
Также о том, как заменить детали можно посмотреть на видео.
Стоимость детали колеблется в зависимости от изготовителя и качества. Оригинальная запчасть имеет артикул 212031148300-03 и поставляется на рынок по цене около 1000 рублей. При желании можно найти более дешевую деталь, номер которой также зависит от изготовителя.
В основном цены от 300 до 1000 рублей.
ДХХ на Шеви Нива – простой, но ответственный элемент конструкции. Деталь влияет на работу установки и ремонтируется без наличия сложного оборудования или глубоких познаний механики.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Признаки неисправности регулятора холостого хода «Шевроле Нива» и где он находится
В общеупотребительной терминологии постоянно встречается ошибка в названии этого прибора, задающего обороты двигателя при сбросе газа, то есть при полном закрытии дроссельной заслонки. Его называют датчиком, хотя, конечно же, никакой это не датчик. Регулятор холостого хода «Шевроле Нива» (РХХ), как и на всех других автомобилях, по принципу своего действия является исполнительным механизмом.
Рассмотрим причины появления этого прибора в системе управления впрыском, принцип его работы, характерные признаки неисправностей и методику их поиска. Разобравшийся в этом водитель сможет самостоятельно устранять значительную часть неполадок в системе питания.
Принцип работы датчика холостого хода
Когда водитель убирает ногу с педали газа, дроссельная заслонка закрывается полностью. Весь воздух, необходимый для работы на холостом ходу (ХХ), поступает через отдельный канал, частично перекрываемый программно-управляемым клапаном. Именно зазор между ним и его гнездом определяет, на какой скорости будет работать двигатель.
Регулятор представляет собой шаговый двигатель с двумя обмотками якоря. Одна из обмоток предназначена для движения штока вперед, на закрытие канала, вторая – в противоположном направлении. Каждый двуполярный импульс, подаваемый на обмотку контроллером, заставляет шток делать один шаг. Полный ход составляет 255 шагов.
Обратная связь отсутствует, то есть для точного позиционирования клапана контроллер ведет подсчет количества импульсов. А исходной информацией является сравнение числа текущих оборотов коленчатого вала с заданным программой.
Допустим, двигатель прогрет, но память положения штока РХХ сброшена (было отключено питание). Контроллеру необходимо выставить положенные 850 оборотов в минуту на ХХ. Он не знает, в каком положении находится шток клапана.
В этом случае на РХХ подаются все 255 импульсов прямого хода, чтобы шток гарантированно сместился вперед и полностью перекрыл воздушный канал. После этого можно выдать заданное алгоритмом количество импульсов обратного хода, обеспечив начальный зазор в канале. Это задаст начальную установку.
Далее в дело вступит механизм регулирования по сигналам датчика коленвала. Зная, сколько импульсов с него поступает в единицу времени и сколько их приходится на один оборот, можно вычислить скорость вращения и, изменяя сечение байпаса, отрегулировать требуемые обороты. Все процессы происходят быстро, слышно только небольшое стрекотание шагового двигателя РХХ.
Где находится у «Шевроле Нива»
Как следует из описания принципа работы, регулятор располагается на корпусе дроссельного узла системы питания, внизу слева по ходу движения. Расположен он довольно неудобно, что может создавать проблемы при его замене без определенного навыка.
РХХ помещен в гнездо корпуса и закреплен двумя винтами. Между регулятором и корпусом расположено уплотняющее резиновое кольцо, препятствующее подсосу воздуха в обход клапана.
Найти регулятор визуально поможет хорошо видимый сектор, надетый на ось дроссельной заслонки. К нему подходит тросик от педали акселератора, что прекрасно видно при взгляде на двигатель сверху. С противоположной от тросика стороны дроссельного узла расположены два датчика. Верхний из них находится на одной оси с сектором тросика — это датчик положения дроссельной заслонки (ДПДЗ). А искомый РХХ стоит сразу под ним, с той же стороны.
Признаки неисправности датчика
Датчик холостого хода «Шевроле Нива» имеет общие признаки неисправности со всеми прочими автомобилями, оснащенными электронным впрыском топлива. Эти системы были разработаны давно компанией Bosch и принципиально не изменились.
Чаще всего неполадки проявляются в виде нестабильных оборотов холостого хода, вплоть до того, что двигатель глохнет после отпускания педали. РХХ при этом должен оперативно открывать воздушный канал, поддерживая обороты, но по разным причинам он не в состоянии этого сделать. Нехватка воздуха переобогащает смесь, и поджечь ее уже не удается.
При неисправных обмотках датчика система управления зафиксирует это, одновременно высветив сигнальную лампочку проверки двигателя. Можно считать коды неисправности, которые и укажут на неработающую деталь. Не всегда это совпадает с реальной неисправностью, но общее направление для поиска будет задано.
Заедание штока при перемещениях обычно происходят нерегулярно, что весьма затрудняет диагностику. В таких случаях поможет пробная замена РХХ на заведомо исправный, что является оптимальным выходом. Долгое исследование потенциально неисправного регулятора займет слишком много времени. Находить неисправность всегда стоит по кратчайшему пути.
Важно! В работе инжекторной системы питания, тем более когда зажиганием управляет то же электронное устройство, все функциональные узлы тесно взаимосвязаны. Выделить для диагностики один из них будет сложной задачей. Именно поэтому метод последовательной замены подозрительных узлов часто дает более эффективный результат, чем строгий научно-технический подход к исследованию работы.
Повышенные обороты холостого хода на непрогретом двигателе не являются признаком неисправности, по достижении охлаждающей жидкостью определенной температуры обороты будут падать и вернутся к номинальному значению.
Еще одним признаком наступившей неисправности может быть плохая реакция мотора на подключение дополнительных электрических нагрузок на холостом ходу. Это могут быть фары, вентилятор охлаждения или нити обогрева заднего стекла.
Возникающие при этом отрицательные крутящие моменты со стороны генератора ведут к падению оборотов, что обязан быстро парировать регулятор. Если этого не происходит или наступают колебания скорости вращения, значит, он уже плохо справляется со своей работой и скоро откажет полностью.
Как происходит замена
Конструкция двигателя Chevrolet Niva допускает замену РХХ без снятия дроссельного патрубка. Это достаточно неудобно, но возможно.
Трудности возникают при отворачивании и установке на место заднего винта крепления регулятора. Приходится работать отверткой под некоторым углом. Поэтому не стоит после откручивания удалять винт, лучше снять его вместе с регулятором. Точно так же надо поступить и при установке новой детали: сначала расположить винт в ее отверстии и только потом ставить РХХ в корпус заслонки.
Важно! Надо помнить про наличие уплотняющего резинового кольца. Если при демонтаже детали оно осталось в гнезде, его необходимо извлечь. Новое кольцо входит в комплект датчика. Чтобы не испортить его при установке, на него стоит нанести несколько капель чистого моторного масла.
Наличие возможности простой замены РХХ без демонтажа ненужных деталей не означает, что всегда надо именно так и поступать. Как правило, необходимость замены возникает после значительного пробега машины, когда система питания уже засорена всевозможными посторонними включениями, и лучше совместить работу с промывкой дросселя.
Для этого дроссельный узел демонтируют в сборе, после чего уже значительно легче заменить неисправный РХХ, а все детали тщательно промывают, например, очистителем карбюратора в аэрозольном баллончике. Чистый дроссель обеспечит качественную и равномерную работу двигателя на ХХ.
При замене регулятора надо снять клемму с аккумуляторной батареи. Это не только вопрос безопасности при любых работах с двигателем, но и обеспечение нормальной калибровки начального положения штока РХХ. Обычно датчики продаются во взведенном состоянии, когда шток максимально утоплен. Это можно проверить, замерив расстояние от его колпачка до привалочного фланца. Оно не должно быть больше 23 мм, иначе клапан будет вдавлен в гнездо после затяжки винтов крепления и поврежден.
Подключив разъем к датчику и установив клемму на место, можно включить зажигание. Процессор управления двигателем тут же отработает начальную позицию штока и обеспечит нормальный запуск мотора.
Плавная и устойчивая работа двигателя на холостых оборотах, которой управляет шаговый регулятор, очень важна как для ресурса двигателя, так и для безопасности движения. Внезапно заглохший мотор может повлечь большие неприятности. Поэтому никогда не стоит затягивать с ремонтом, то есть заменой этого простого и недорогого устройства.
Даже если получится избежать нежелательных ситуаций на дороге, последующая поломка и внеплановый ремонт двигателя обойдутся гораздо дороже 500 рублей, которые в первом приближении может стоить хороший РХХ. Цена, разумеется, неточная, поскольку выпуск этого приборчика, оригинальный номер которого начинается с цифр 21203-1148300, освоен многими предприятиями.
Заключение
Разобравшись с ролью РХХ в двигателе автомобиля, можно сделать вывод, что этот механизм достаточно несложен для понимания и вполне допускает возможность самостоятельного устранения связанных с ним неисправностей. Чаще всего все решает простая замена регулятора, которую легко выполнить своими силами, не обращаясь к специалистам.
Автомобиль «Шевроле Нива» широко распространен, и в нем нет труднодоступных деталей. Клапан холостого хода, примененный на этой машине, имеет множество аналогов, к тому же допускает вмешательство в конструкцию для чистки и усовершенствования. Творческий подход к его проблемам позволит существенно сэкономить на эксплуатации машины.
Признаки неисправности датчика холостого хода в Шевроле Нива
Неисправность датчика холостого хода в Шевроле Ниве имеет выраженные признаки — силовой агрегат глохнет, обороты двигателя плавают после запуска или падают меньше 500 Об/мин. Такое поведение движка доставляет значительное неудобство водителю. Поэтому каждому автолюбителю знать, как диагностировать неисправность РХХ и сделать его замену при необходимости.
Виды и конструкции РХХ в Шеви Ниве
Датчик холостого хода, он же клапан или регулятор холостого хода (РХХ), это исполнительное устройство, отвечающее за подачу воздуха во впускной коллектор для поддержания холостых оборотов в заданных производителем пределах. Как правило, РХХ удерживает от 700 до 900 оборотов коленвала в минуту на холостом ходу. В режиме прогрева количеств оборотов больше.
На Шевроле Ниву устанавливаются РХХ с индексом 21203-1148300, подходящий и для других полноприводных моделей АвтоВАЗа (4х4 и «Надежды») с объемом двигателя от 1,7 до 1,8 л. Заводской РХХ оснащен шаговым двигателем, который соединяется с клапаном, ответственным за подачу воздуха. Наконечник клапана выполнен в виде металлического штока с иглой на конце. Для повышения надежности регулятор оснащается стальным наконечником, увеличивающим его ресурс и позволяющим применять на Ниве газобаллонное оборудование.
Аналоги от других производителей («Pekar», «Старвольт», TSN и др.) также имеют в индексе код 1148300, дополнительно добавляется последняя цифра, обозначающая конкретного производителя. Они также выполнены по схеме с шаговым двигателем и могут иметь незначительные отличия лишь во внешнем виде.
Кроме шаговых РХХ, встречаются регуляторы, выполненные по другой схеме:
Внимание! Регуляторы холостого хода от других моделей General Motors или АвтоВАЗа, не имеющих полного привода, на Шевроле Ниву не подойдут. Тем более не подойдут датчики холостого хода для двигателей, не оснащенных инжектором.
Принцип работы регулятора и где он находится
Регулятор холостого хода Нивы интегрирован в дроссельную заслонку двигателя и прикреплен к корпусу дроссельного узла при помощи двух нарезных винтов.
Принцип работы регулятора следующий:
Признаки неисправностей
Неисправность регулятора холостого хода Шеви Нивы имеет схожие признаки с поломкой датчика положения дроссельной заслонки. Поэтому при дальнейшей диагностике следует определить, что проблемы кроются именно в РХХ.
Признаки неисправности РХХ:
Справка. Неисправность регулятора холостого хода Шевроле Нивы не имеет каких-либо специфических особенностей по сравнению с другими марками и моделями автомобилей.
Причины неисправностей
Так как сам по себе РХХ — довольно простое устройство, причин его неисправностей немного. К ним относятся:
Справка. Также неправильная работа регулятора холостого хода может быть связана с загрязнением узла. Нагар может забивать байпасный канал и попадать внутрь датчика. В результате регулятор начинает заклиниваться при работе.
Особенности диагностики датчика холостого хода
Проверка исправности регулятора может производиться несколькими способами.
Визуальный осмотр. Для этого деталь снимают с дроссельного узла. При внешнем осмотре можно обнаружить повреждения корпуса регулятора, износ штока, другие повреждения или загрязнение детали. Однако внешне исправный РХХ также может работать неправильно, поэтому следует попробовать и другие способы.
Проведение диагностики. Так как регулятор не имеет обратной связи с электронным блоком управления, то ЭБУ не может диагностировать неполадки в работе устройства и известить водителя загоранием лампочки Check Engine. Однако при диагностировании можно считать коды ошибок, связанных с неполадками цепи снабжения регулятора холостого хода.
Для диагностики необходим сканер, подключаемый к разъему OBD II и перечень кодов ошибок:
Еще один способ подразумевает измерение сопротивления в цепи с помощью мультиметра. В норме сопротивление обмотки шагового двигателя должно быть от 49 до 8 Ом (зависит от производителя). Если сопротивление больше этих цифр, то налицо обрыв цепи обмотки.
Дополнительный способ проверки работоспособности клапана потребует демонтажа дроссельного узла, но не отсоединения цепи питания. В этом случае работу РХХ можно наблюдать визуально — при включении (отключении) зажигания шток регулятора должен сдвигаться. Можно также положить палец на шток при зажигании — движение иглы подтвердит исправность датчика.
Как происходит замена датчика холостого хода в Ниве Шевроле
Замена регулятора холостого хода на Шевроле Ниве требуется в случае, если деталь вышла из строя. Устройство является неразборным и меняется полностью. При выборе нового РХХ следует обратить внимание на заводской индекс. Подойдут только РХХ, содержащие в индексе код 21203-1148300. Конкретную подходящую модель можно узнать в инструкции по пользованию автомобилем.
Чтобы поменять регулятор, необходимо выполнить следующую последовательность действий:
Важно! Одновременно с заменой датчика можно почистить дроссельный узел от накопившейся грязи и нагара.
После установки нового РХХ его требуется откалибровать. Калибровка производится путем поворота ключа зажигания на 5-10 секунд, при этом запускать двигатель не нужно. Регулирование нового регулятора происходит самостоятельно. После этого можно запустить движок и понаблюдать за холостыми оборотами двигателя.
Заключение
Датчик холостого хода — деталь, от которой зависит стабильность работы силового агрегата на нейтральной передаче. В том случае, если на холостых ходу наблюдаются провалы оборотов, причина может крыться в неполадках РХХ.
Chevrolet Niva Chevrolet Niva GLS › Бортжурнал › ДПДЗ и РХХ на Шевроле Ниве. Частые виновники нестабильной работы двигателя.
Многие уже столкнулись с этой проблемой, но кто-то еще нет. Но, как показывает практика, рано или поздно, это случается с любой Шевроле Нивой. Начинают гулять обороты. Иногда в движении, иногда на светофоре, на холостых, иногда машина глохнет потом заводится, но иногда и не заводится. Переживать особо не нужно, но и забивать на проблему тоже. Само не пройдет.
Симптомы таковы, что обычно сразу ясно, что беда с электрикой. Если работать педалью газа, то машина нормально откликается, движок крутится, т.е. с подачей топлива и воздуха проблем нет. Никаких посторонних шумов тоже нет. Но стрелка тахометра может вдруг не вернуться в норму после подгазовки, а зависнуть на 2 — 2.5 тыс. оборотах, либо, наоборот, провалиться до нуля. Порой мотор держит 700 — 800 оборотов на холостых и «еле дышит».
Датчики эти — одна из самых частых причин такого поведения мотора.
1. Если у вас плавают обороты в движении, а на холостых стрелка тахометра обычно ниже обычного ее положения. Если машина часто глохнет на холостых, а при включенном кондиционере так иногда успевает заглохнуть при переключении скоростей, то это с вероятностью 99% — датчик холостого хода.
Самое интересное, когда я приехал с этой проблемой в первый раз к электрикам, мне предложили диагностику за почти 2000 рублей, а уже потом искать в чем беда. Я отказался. ИМХО развод. Звонил официалам, там тоже предложили только через диагностику. Тоже отказался.
В итоге поехал просто к знакомому ниваводу, тот мне со слов диагностировал проблему, а т.к. датчик, хоть и не дешевый, но хоть останется на потом, если сейчас в другом проблема, то пошел купил. Движок заработал как надо.
А потом я где-то вычитал, что на диагностике не видно проблемы с ДХХ. По дросселю видно что углы не те держит, а вот ДХХ не определит. Т.е. деньги на диагностику были бы потрачены зря!
Кстати, если машина глохнет при попытке завестись, то все равно можно ехать. Подгазуйте педалью и держите ее, чтобы обороты не падали. В движении старайтесь очень быстро переключаться и тормозить без выжатого сцепления. На светофоре стоять с подгазовкой на ручнике. Но это способ максимум до сервиса или до гаража доехать без эвакуатора. Самая сложная ситуация — торможение с горки. Вам и тормоз и газ нужны одновременно. Избегайте таких мест.
А так, можно и на дороге починить.
2. Если у вас плавают обороты в движении, а при сбросе газа стрелка не спешит вернуться к нормальным оборотам, либо начинает гулять вверх — вниз, и вам от этого стыдно стоять на светофоре, т.к. все думают, что вы безмозглый шнивогонщик, газуете со светофора рвануть )) Тогда ваша проблема скорее всего в датчике положения дроссельной заслонки.
Оба датчика доступны для замены. Только нужно подождать пока остынет движок, чтобы руки не обжечь. Сама замена проста, открутили старый, прикрутили новый. Электроразъем там такой, что криво не подключишь. При первом запуске двигателя обороты обычно улетают наверх. Но, если заглушить и завести снова, то двигатель будет работать исправно.
Разумеется, есть и другие причины нестабильной работы двигателя, но там уже сложнее поиски проблем. В любом случае, сначала лучше заменить датчики.
