Daewoo Nexia Pure White 109 hp › Бортжурнал › ДХО или дальний в пол-накала

Этот день мы приближали как могли.
Ну в общем как то так. Всем привет и с праздником.

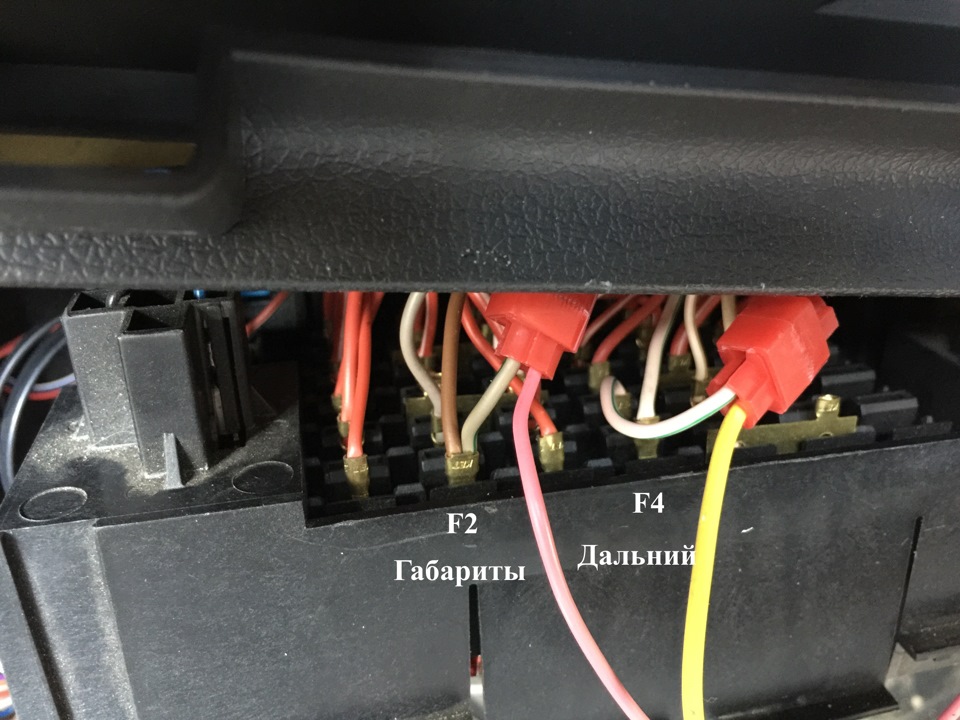

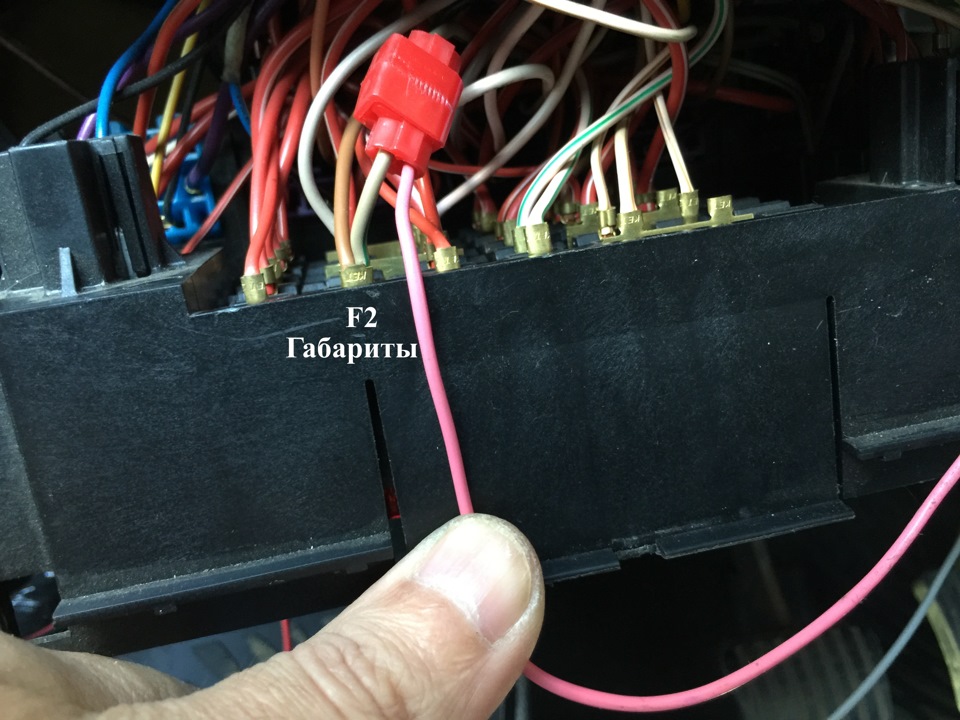

Из рекомендаций к монтажу была применена схема отключение ДХО при включении габаритов, то есть подключаемся к предохранителю F2
Для соединения с электропроводкой были использованы ответвители ОВ-1

Так как у меня установлена разгрузка КГ замка зажигания, то соответственно +12V и — брал с неё

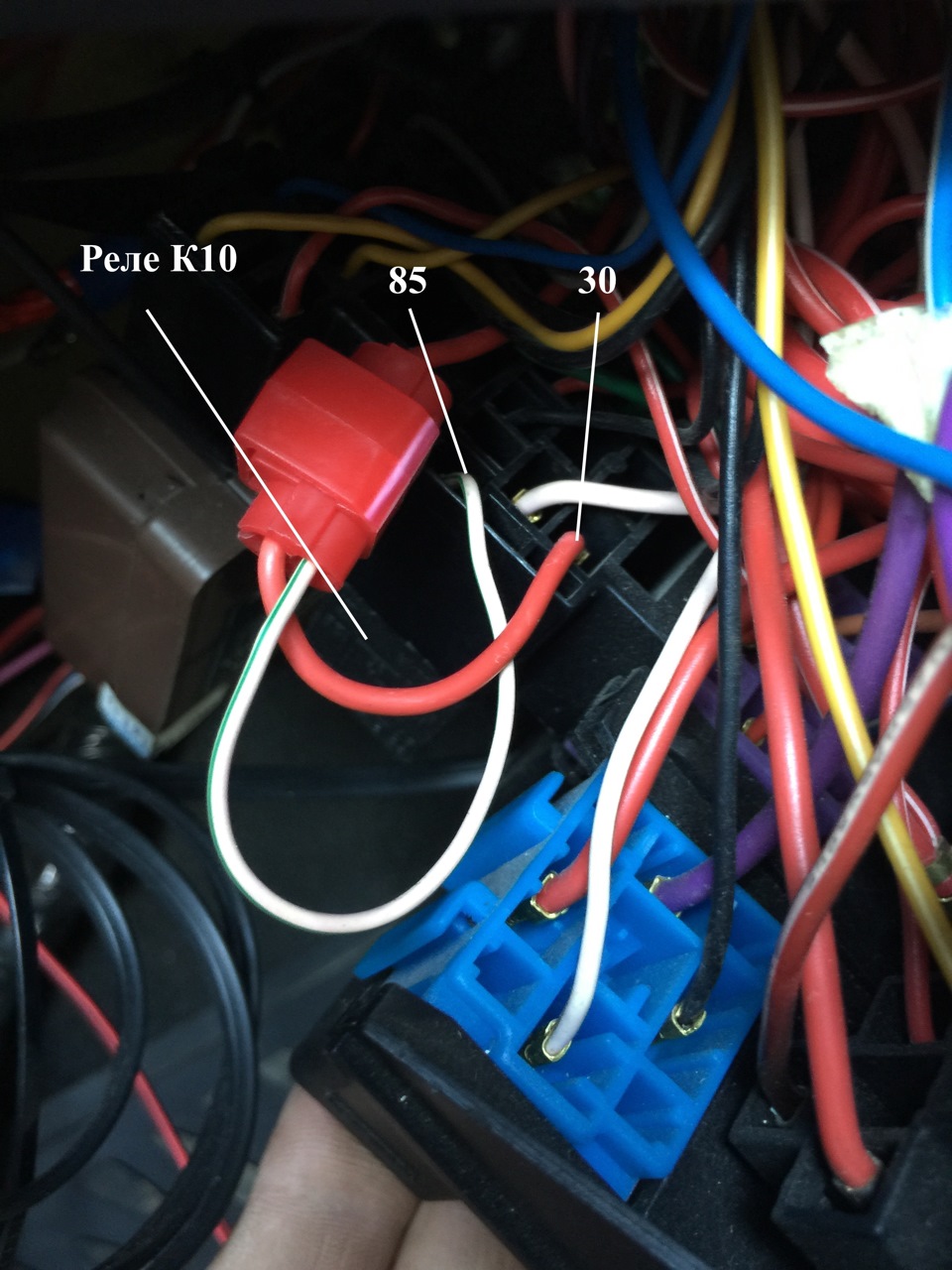

Далее, в соответствии со схемой, приведённой ниже, нам нужно соединить контакт 85 с контактом 30 реле К10 (ближний свет при включении дальнего)

Для этого находим реле К10, оно находится слева в верхнем ряду если смотреть со стороны контактов

Находим провода, подходящие к реле К10. Нам нужен бело-зелёный провод, обрезаем его так, что бы была возможность соединить именно контакт реле 85 с 30 контактом, а не провод, который подходит к этому контакту. Соответственно сам провод обрезанный — изолируем, нам он больше не пригодится.

Вот собственно и всё, что требуется для подключения ДХО.
Ставим монтажный блок на место.

Запустить двигатель — дальний свет горит на минимальной настройке.

Далее можно приступать к регулировке яркости:
Нажали кнопку и держим её — свет моргнул — включился режим программирования.
Нащёлкали необходимое количество (достаточно 5-6 ступеней)
Нажали кнопку и держим её — свет моргнул — настройка сохранена

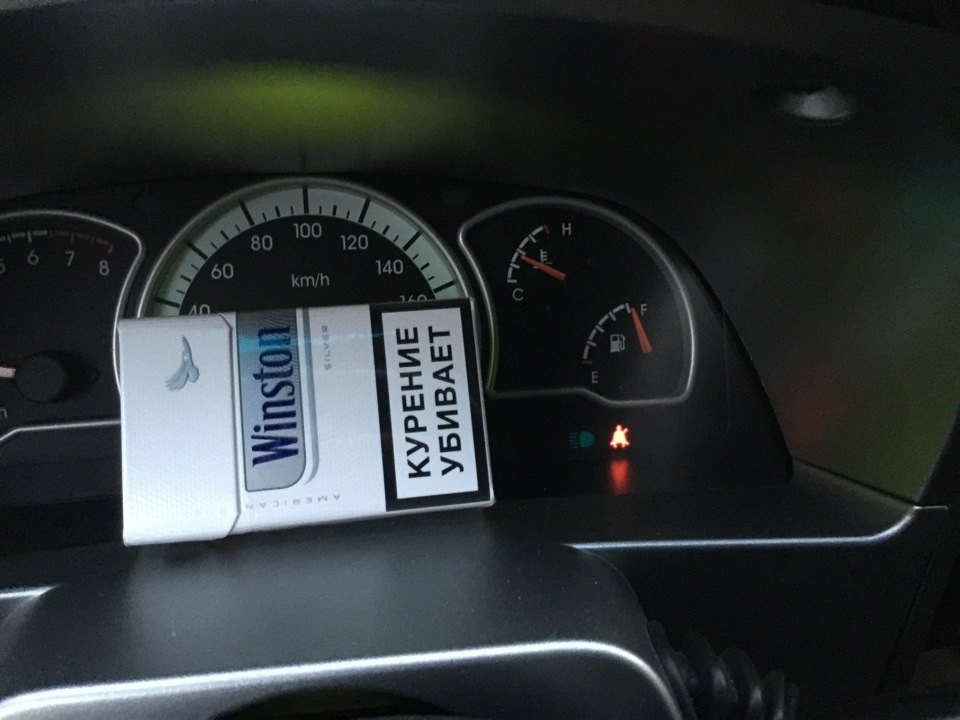

Сигнализатором включенного ДХО так же служит контрольная лампа включения дальнего света, которая так же как и ДХО разгорается и тухнет плавно и с задержкой

Дополнительной опцией служит отключение ДХО при включении стояночного тормоза — ручника.
Как пишут ребята, можно подключиться к разъёму X5A (слева, у ног водителя, под пластиковой защитой) к контакту 10 — это чёрный провод (утверждать не буду, не проверял).
Я подключил непосредственно около самого ручника, тем более у меня там уже было соединение для сигналки. Теперь при включении ручника ДХО тухнет, при выключении — загорается снова.

Вот в общем то и всё на сегодня. Проделанной работой более чем доволен. Вот и машинка на шаг стала ближе к своим корейским корням ))

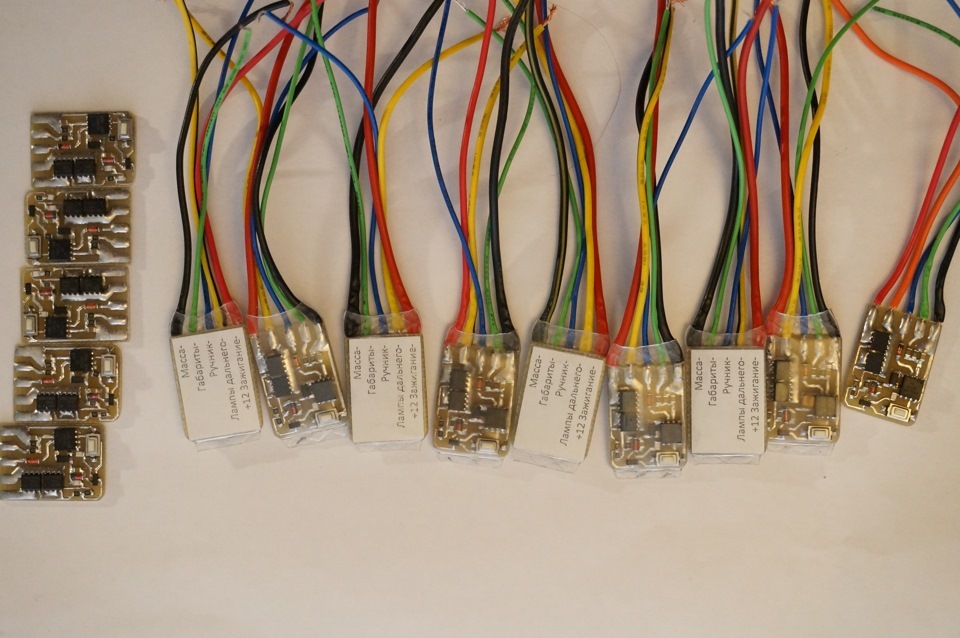

Рекомендую к приобретению данный контроллер.

PS: возможен ещё один вариант подключения контроллера, на предохранитель F5 (на фото 2 обозначено) и тогда ДХО будет работать совместно с габаритами, а уже при включении ближнего будет выключаться.

Источник

Daewoo Nexia Испанский красный › Бортжурнал › ДХО своими руками…

На всех машинах у меня были ДХО. Пришёл черёд и этой машины. Вообще к этим светилкам я отношусь придирчиво, не люблю всякие дополнительно-висящие светодиодные штуки, тем более ленты. Надо, чтобы дневные огни были в тему (не портили внешность) в тоже время они должны выполнять свои функции (обозначать машину днём и правильно включаться) в иделе должны светиться штатные фары.
Недавно я замутил американские габариты и подумал, а почему бы не сделать заодно и ДХО как я делал на семёрке, для тех кто не хочет читать в двух словах, габариты перенесены в повороты, вместо них ставятся ГАЛОГЕНОВЫЕ лампы (20 ватт) и подключаются по классической схеме

Таким образом получаем ДХО в штатной фаре (визуально кажется, что включён ближний), внешне никаких изменений, включается автоматически после ЗАПУСКА двигателя (не после включения зажигания), выключается после включения габарит, ближнего, дальнего. Моргалка дальним сохранена.
При сборке компонентов у меня возникла проблема, дело в том, что на семёрке в габарите цокольная лампа и такую галогенку мне удалось найти, а вот на нексии бесцокольные лампы и галогенку я нашёл туда только 5 ватт (этого мало). Поступил следующим образом, купил пару бытовых галогенок G4 (продаются в магазинах с люстрами и лампочками)

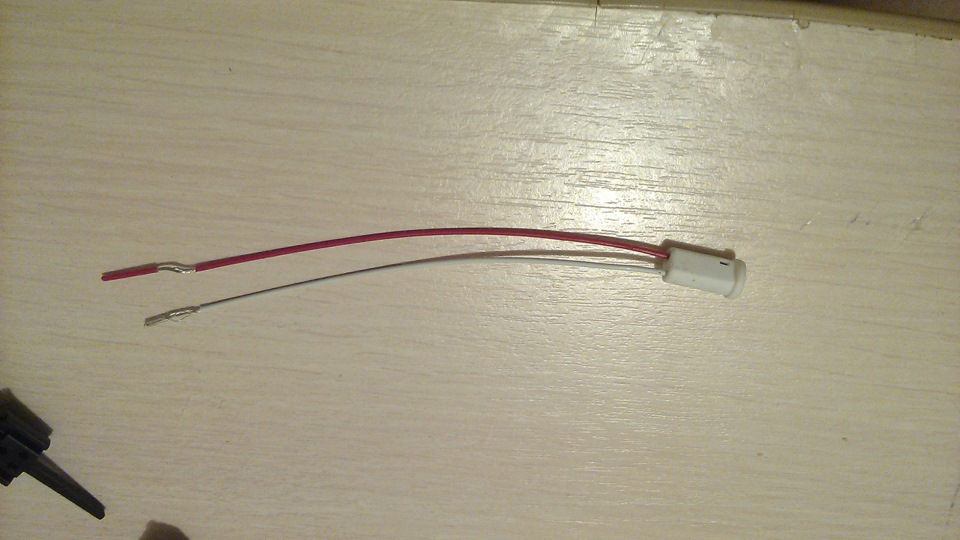

Далее его нужно засунуть в фару, для этого берём патроны от жигулёвских повторителей (как бы пародоксально это не звучало, нужны именно китайские, плохого качества, они не паяные и легко разбираются)

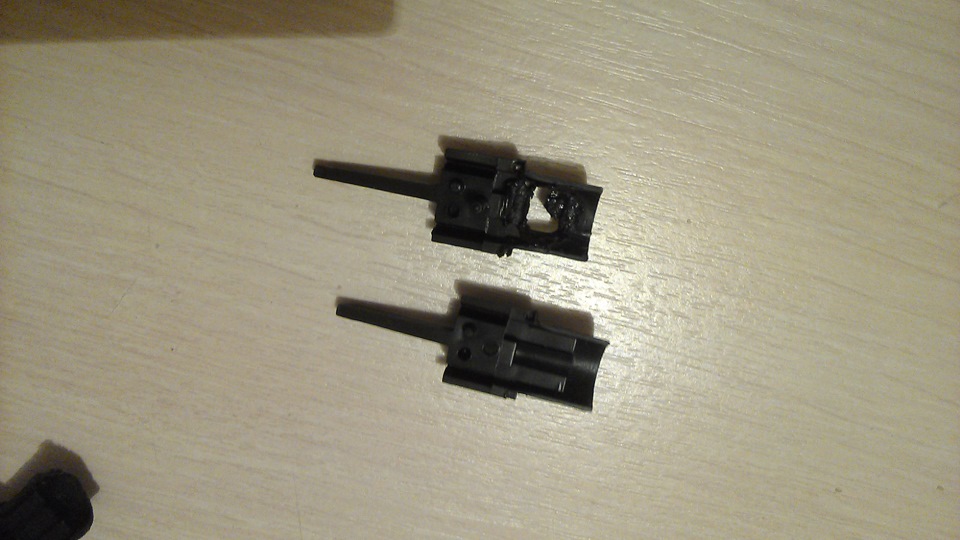

Далее нужно скрестить эти два патрона, для этого выпаиваем лишнее из тазопатрона

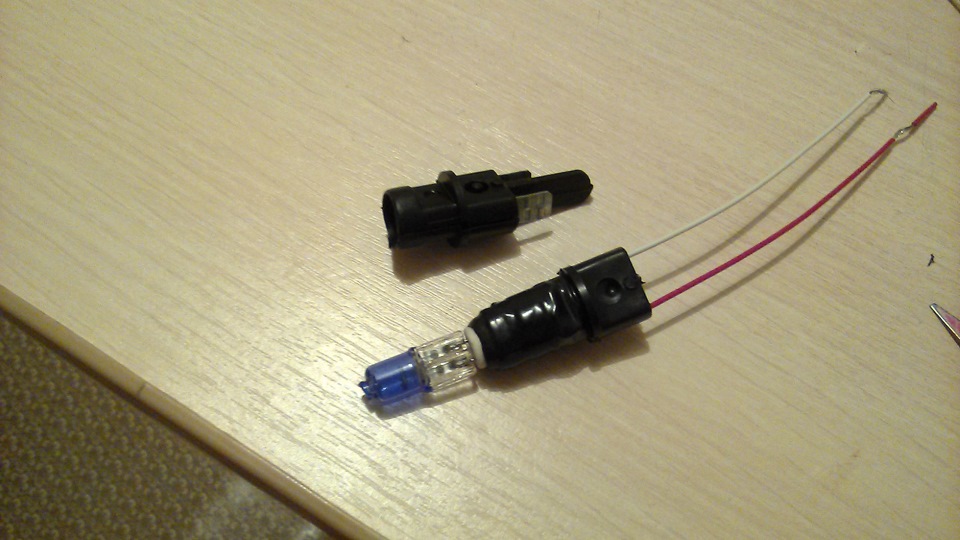

и скрещиваем их, должно получиться типа этого

Тоже самое делаем для второй стороны

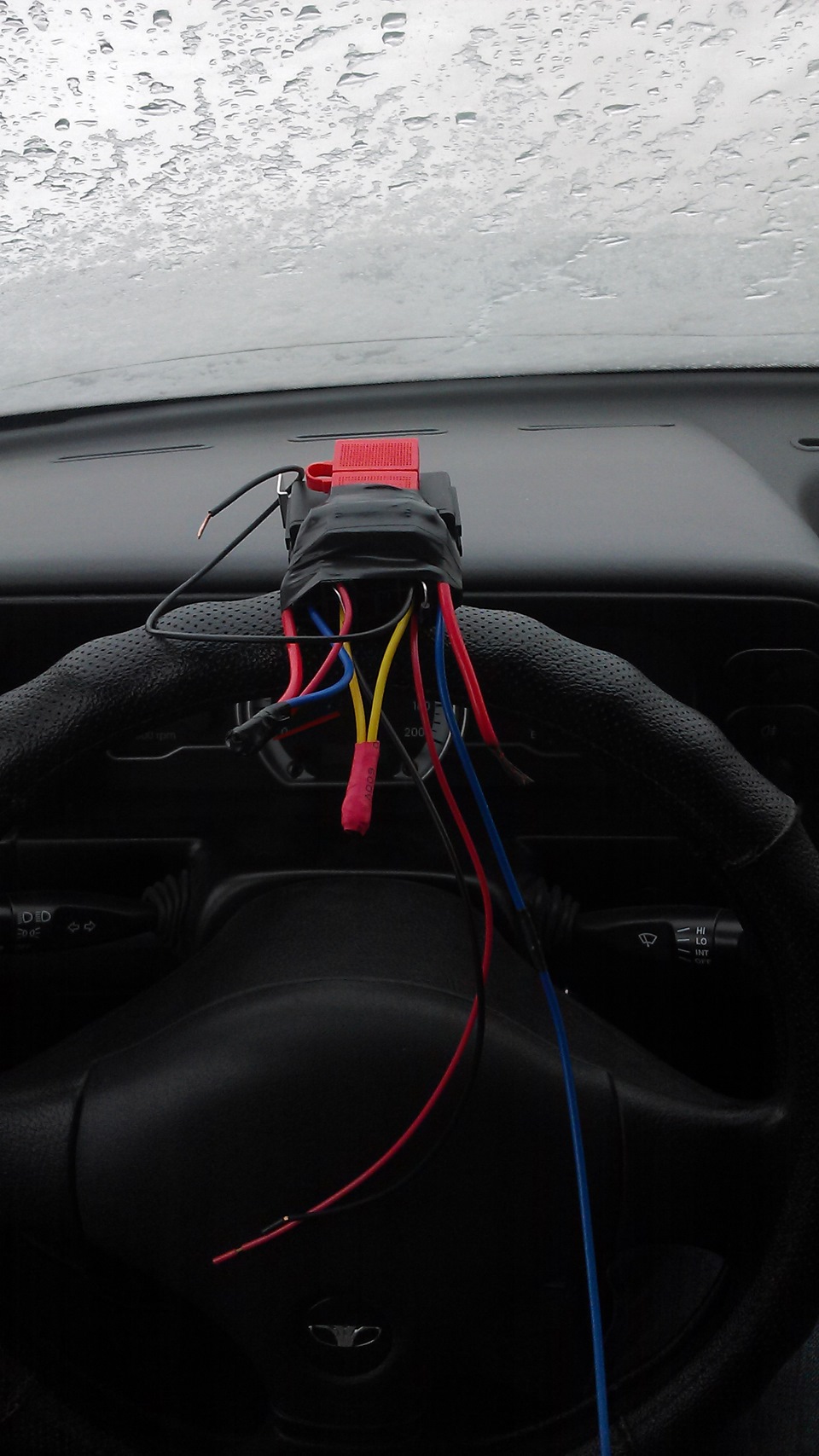

После этого патроны в сторону и собираем проводку с релюшками по схеме, получаем такую шайтан-приблуду

Ставим ЭТО на место

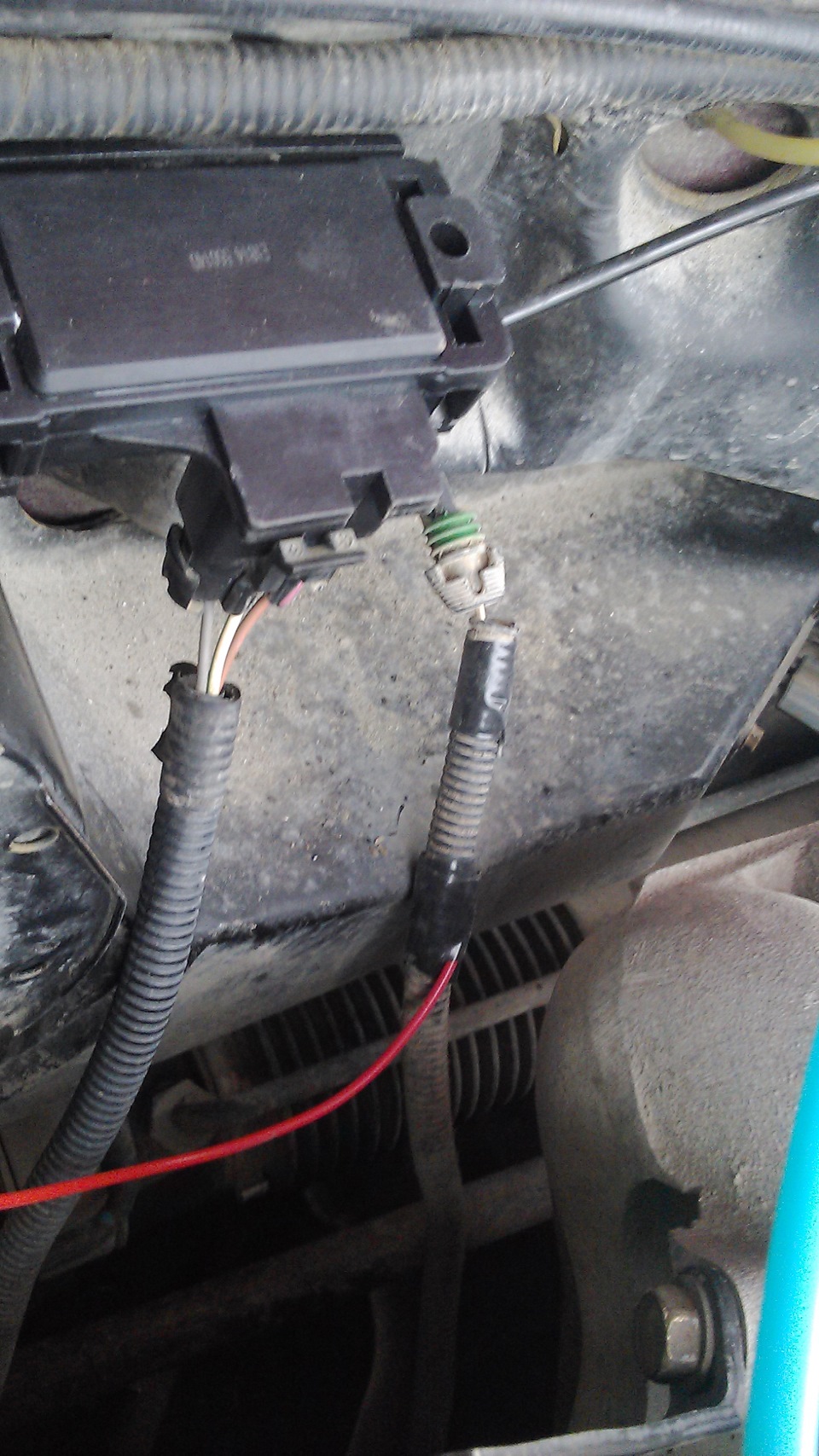

Подключаем провода, сигнал с датчика давления масла

+ от зажигания взял с колодки дворников.
Теперь подключаем наши самодельные патроны в фары

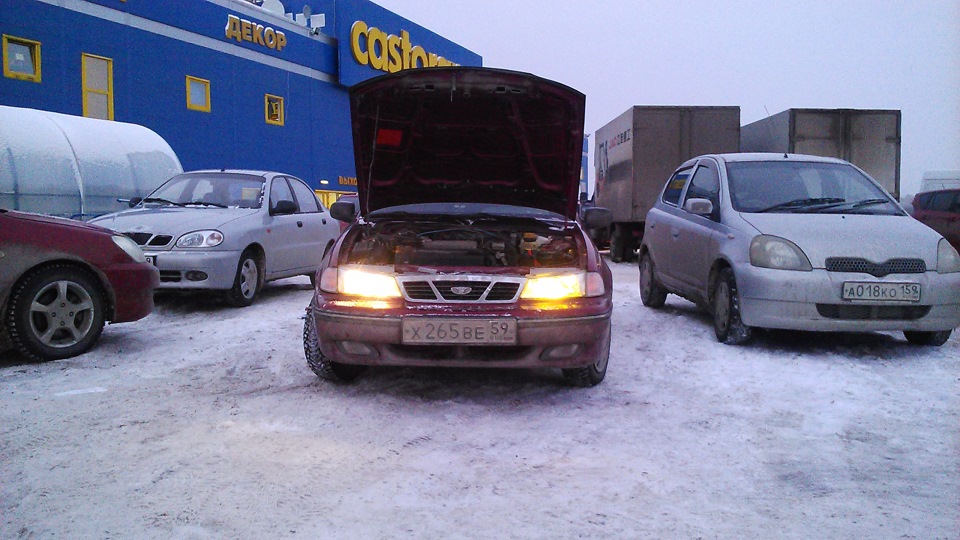

и собираем всё на место. После того как всё собрано проверяем и радуемся, к сожалению одна моя крутая синяя галогенка не дожила до конца сборки и пала смертью храбрых (я отломил у неё одну ножку когда пытался методом их подгиба засунуть лампу в штатный цоколь нексии). В общем поехал в магазин за новой лампочкой, а они закончились, остались тольк 50 ватт (этого думаю будет много), случайно увидел светодиодные с таким цоколем, правда в 10 раз дороже

Даже лучше, подумал я, и купил ещё одну такую

Для сравнения ближний

Таким образом получаем нормальные ДХО, работающие как положено. Внешний вид не испорчен, все думаю, что это ближний. Потребление 3 ватта (светодиоды), 40 ватт (галогенки). Для сравнения габариты потребляют порядка 60ти ватт.
Ну и видос (качество правда не очень из за темноты, потом пересниму днём)

Источник

ДХО своими руками… — logbook Daewoo Nexia on DRIVE2

На расстоянии метров ДХО должны светить ярче ближнего. Это связанно с диаграммой направленности, ближний светит вниз и к метрам его видно уже хуже.

Если Вы проводите фотосъемку, то делайте это правильно: Обязательные условия Расстояние фотосъемки 20 и метров или 50 метров для короткофокусных объективов. Минимальная необходимая дистанция 20 метров.

ДХО на нексию

Фотосъемка на уровне глаз, стоя на указанном расстоянии прямо перед автомобилем. Условия в зависимости от фототехники Вариант 1. У Вас есть полноценный фотоаппарат. Это наиболее предпочтительный вариант, результат которого будет тяжело оспорить.

Всем привет кто нибудь подключался дхо на дэу Нексия n150

Фокусное расстояние объектива 50мм или эквивалент для 24×36 мм кадра. Экспозицию необходимо зафиксировать при включенном Дневные ходовые огни daewoo nexia так, чтобы на фарах не было «пересветов» ухода в «белое». Вариант 2. В случае самостоятельного подключения дневных ходовых огней через реле к кнопке противотуманок, делаем следующим образом: Минусовой провод от дневных ходовых огней подключаем к массе, плюсовой провод через реле нормально замкнутые контакты подключаем к проводу, на котором «плюс» появляется при повернутом ключе зажигания например, провод от контактной группы замка зажигания к магнитоле Дневные ходовые огни daewoo nexia реле питание подключаем к плюсовому проводу на габаритные огни — при включении габаритов реле будет размыкать цепь, и дневные ходовые огни будут гаснуть Подключаем и наслаждаемся!

Дневные ходовые огни daewoo nexia один вариант установки ДХО на нексию Приобретаем сверхяркие дневные ходовые огни Примеряем, проверяем подключение Выводим провода питания из салона в моторный отсек В салоне подключаем пайкой провод к контакту «15» контактной группы Тщательно изолируем место подключения Прокладываем провод к дневным ходовым огням, прикрепляя его пластиковыми стяжками При повороте ключа в положение «зажигание» загораются ДХО, а при включении габаритов гаснут.

Вырезаем отверстие под размер ДХО.

Даже лучше, подумал я, и купил ещё одну такую Вот так она выглядит без упаковки Самопал ДХО готов, на светодиодах Для сравнения ближний очень похоже, не правда ли? Внешний вид не испорчен, все думаю, что это ближний.

Потребление 3 ватта светодиоды40 ватт галогенки. Для сравнения габариты потребляют порядка 60ти ватт.

Источник

Установил ДХО, без реле. — Daewoo Nexia, л., года на DRIVE2

В этом случае результат будет максимально точным. При близких дистанциях будет сильнее зависимость от углов и динамический диапазон зрения или, тем более, фототехники не позволит объективно выделить реальную картину на фоне окружающего пространства.

Тем более, что ДХО в первую очередь должны обеспечить хорошую видимость на большом расстоянии. В упор Вы если конечно нет проблем со зрением даже и без света увидите авто. Результат должен быть следующий: На расстоянии 20 метров ДХО не должны светить ярче ближнего.

Всем привет кто нибудь подключался дхо на дэу Нексия n150

Но и не сильно хуже. Визуально должно быть сопоставимо. На расстоянии метров ДХО должны светить ярче ближнего.

Это связанно с диаграммой направленности, ближний светит вниз и к метрам его видно уже хуже. Если Вы проводите фотосъемку, то делайте это правильно: Обязательные условия Расстояние фотосъемки 20 и метров или 50 метров для короткофокусных объективов. Минимальная необходимая дистанция 20 метров.

Фотосъемка на уровне глаз, стоя на указанном расстоянии прямо перед автомобилем. Условия в зависимости от фототехники Вариант 1. У Вас есть полноценный фотоаппарат. Это наиболее предпочтительный вариант, результат которого будет тяжело оспорить.

Фокусное расстояние объектива 50мм или эквивалент для 24×36 мм кадра. Минусовой провод от дневных ходовых огней подключаем к массе, плюсовой провод через реле нормально замкнутые контакты подключаем к проводу, на котором «плюс» появляется при повернутом ключе зажигания например, провод от контактной группы замка зажигания к магнитоле Само реле питание подключаем к плюсовому проводу на габаритные огни — при включении габаритов реле будет размыкать цепь, и дневные ходовые огни будут гаснуть Подключаем и наслаждаемся!

Дневные ходовые огни на нексию N-150

Еще один вариант установки ДХО на нексию Приобретаем сверхяркие дневные ходовые огни Примеряем, проверяем подключение Выводим провода питания из салона в моторный отсек В салоне подключаем пайкой провод к контакту «15» контактной группы Тщательно изолируем место подключения Прокладываем провод к дневным ходовым огням, прикрепляя его пластиковыми стяжками При повороте ключа в положение «зажигание» загораются ДХО, а при включении габаритов гаснут. Вырезаем отверстие под размер ДХО.

Провода питания правого ДХО пропускаем по бамперу к левой ДХО, соединяем их параллельно Проверяем коричневый провод на колодке возле левого крыла, при включении габаритов на нем должен появиться «плюс».

Подключаем «плюс» от ДХО к указанному коричневому проводу для надежности пропаял его»минус» же можно подключить на массу, например на болт массы над левой блок-фарой В каждом ДХО по одному светодиоду, но этого хватает с лихвой: Государственный стандарт РФ 6.
