Лада 4×4 3D Adventure time ⌚ › Бортжурнал › Модернизация отопителя (печки) Нива — часть 2

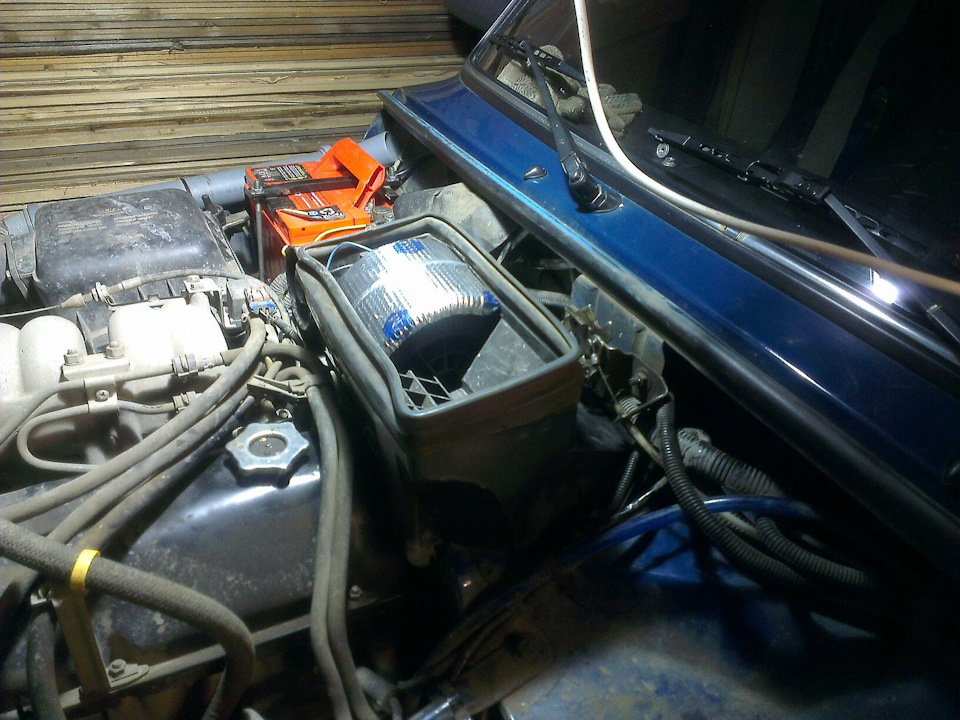

В продолжение предыдущей записи. Идея установки мотора отопителя от ВАЗ 2108 (или подобных) витала давно, моторчик отданный даром валялся в гараже. И вот появилось время и желание заняться модернизацией печки.

Моторчик печки у меня был без корпуса («улитки») и изначально идея состояла в том, чтобы установить моторчик в «сапог», сформировав из дополнительных стенок корпус. Собственно от этого я и стал идти, начав кое какие работы по установке моторчика в сапог. Думал как его лучше зафиксировать. В какой то момент решил снять щеточный узел, посмотреть как еще можно зафиксировать конструкцию. После снятия узла, был обнаружен сильный износ щеток и контактных пластик на якоре. Да и у одной из щеток оборвался контакт. Решил поискать максимально дешево другой б\у моторчик. И такой подвернулся за 200 руб. Моторчик в сборе с улиткой.

Раз мотор в сборе с улиткой, то решил идти стандартным путем: улитка в сапог, удаление заслонки, установка рассеивателя воздушного потока.

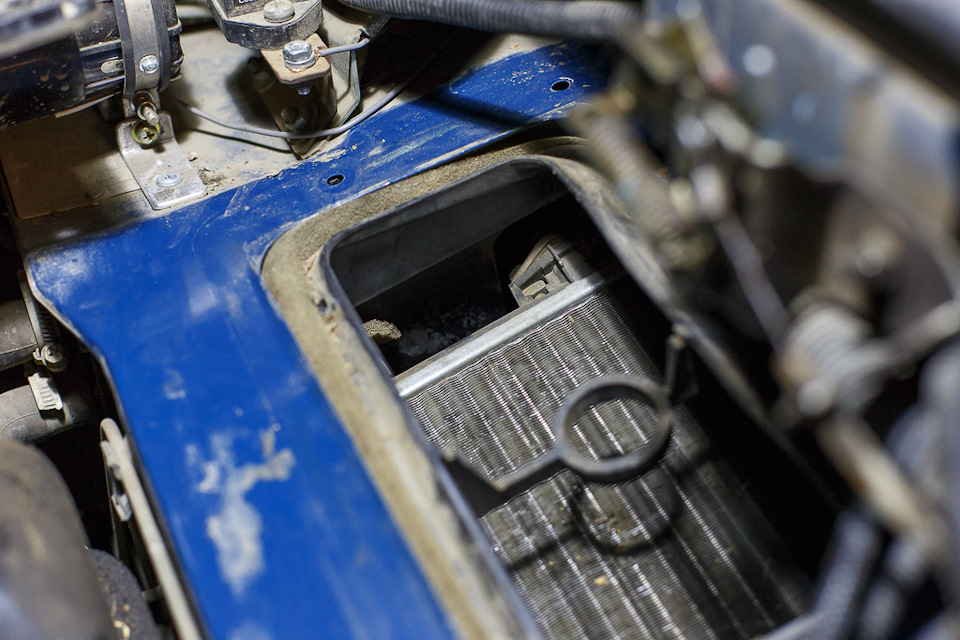

Кстати, о заслонке. В сети видел как люди якобы для быстроты и упрощения работ демонтируют её болгаркой. 😀 Сняв сапог, посмотрев конструкцию, оказалось, что всё итак разбирается и демонтируется легко и быстро. Достаточно снять тросик и открутить две гайки на «8». Всё.

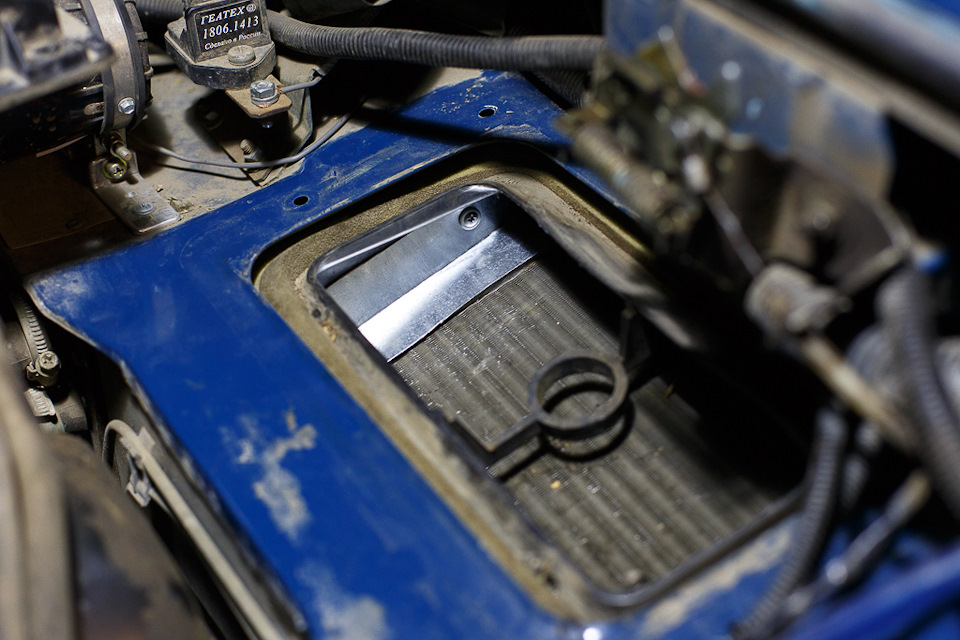

Как известно со стороны крана отопителя, между корпусом и радиатором отопителя довольно большое расстояние. Его необходимо закрыть, чтобы часть воздушного потока не уходила мимо радиатора. Сделал я это просто: из оцинковки сделал уголок, подогнал по месту и зафиксировал саморезом.

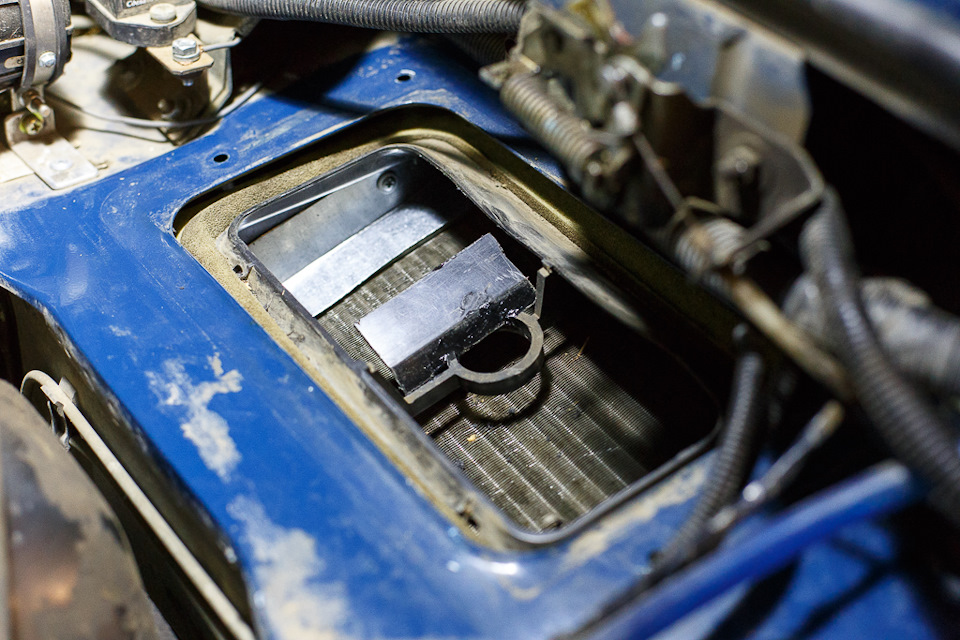

Рассеиватель воздушного потока решил изготовить из остатков пластика сапога. В стандартном рассеивателе сделал два пропила под наклоном и посадил кусок пластика, дополнительно зафиксировав герметиком.

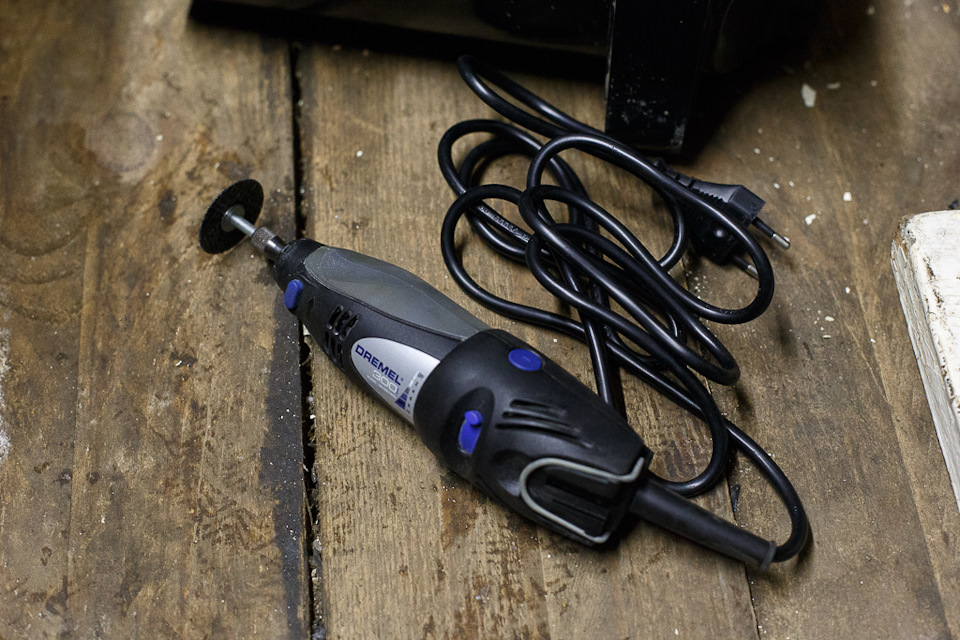

Кстати, в своих работах использоваль Dremel, который давно пылился без дела. Очень облегчил и ускорил некоторые моменты при работе с пластиком.

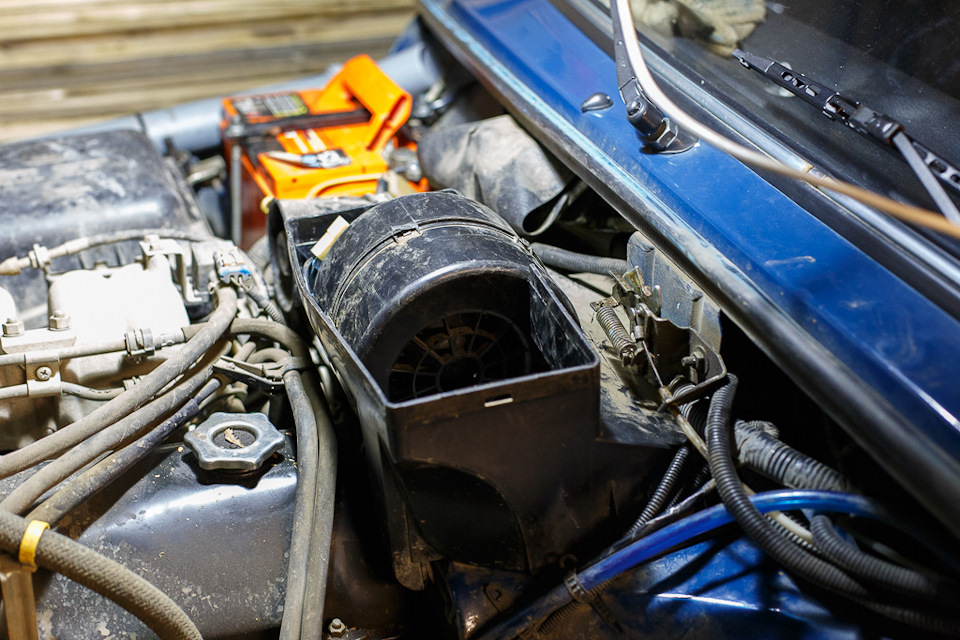

Моторчик установлен, отверстие на входе сапога (справа) закрыл той же оцинковкой, закрепил саморезами. Слева от мотора отверстие закрыл виброизоляцией. Половинки улитки скрепил тем же виброизоляционным материалом. Он же закрыл щели в местах стыков.

В верхней «сетке» прорезал отверстие, установил. Но капот не закрывался до конца. Сетку пока убрал, оставив одну уплотнительную резинку. Доработаю этот недостаток. Надо будет подумать над местом установки фильтра. Фильтр ранее я уже использовал, о нем только положительные отзывы.

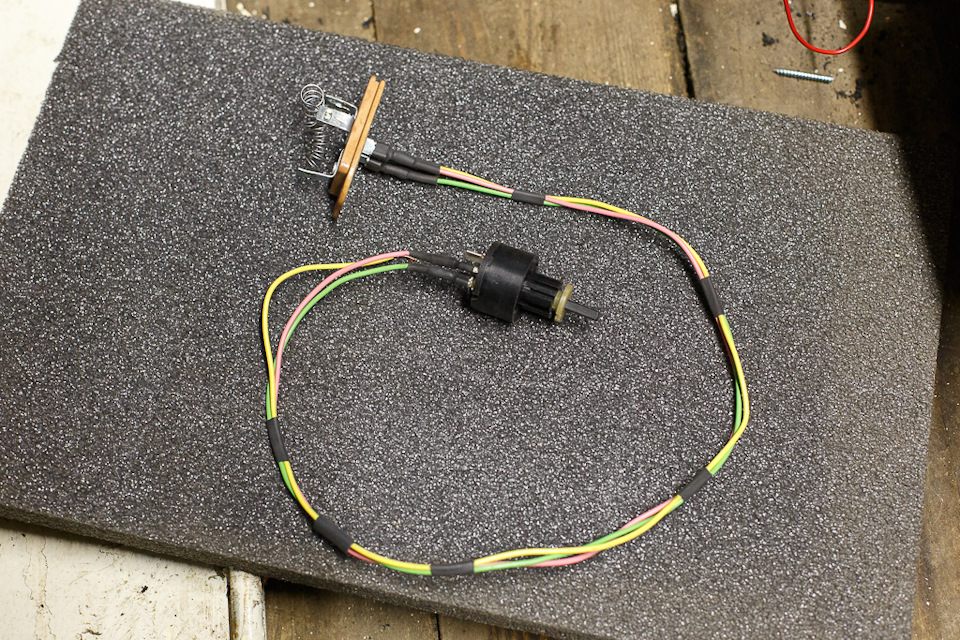

По электрике все просто. Схема подключения стандартная. Собрал жгут проводов, соединил переключатель и сопротивление. Плюс взял с родного переключателя мотора отопителя. Сопротивление установил в коробе рядом со штатным. Всё компактно и ничего не задевает. По стоимости: Резистор добавочный 75 руб., переключатель оборотов 135 руб, ручка переключателя 40 руб.

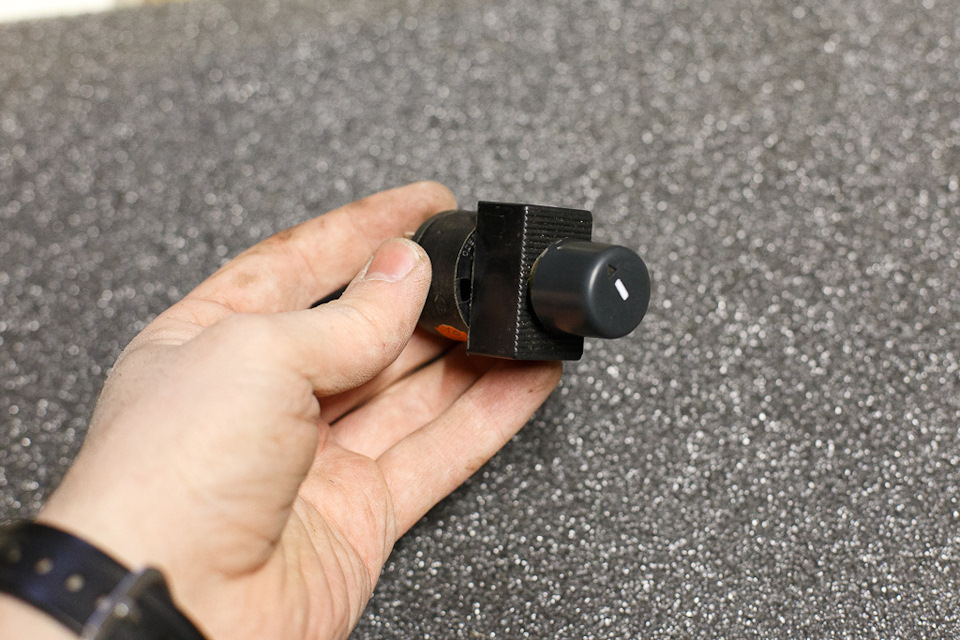

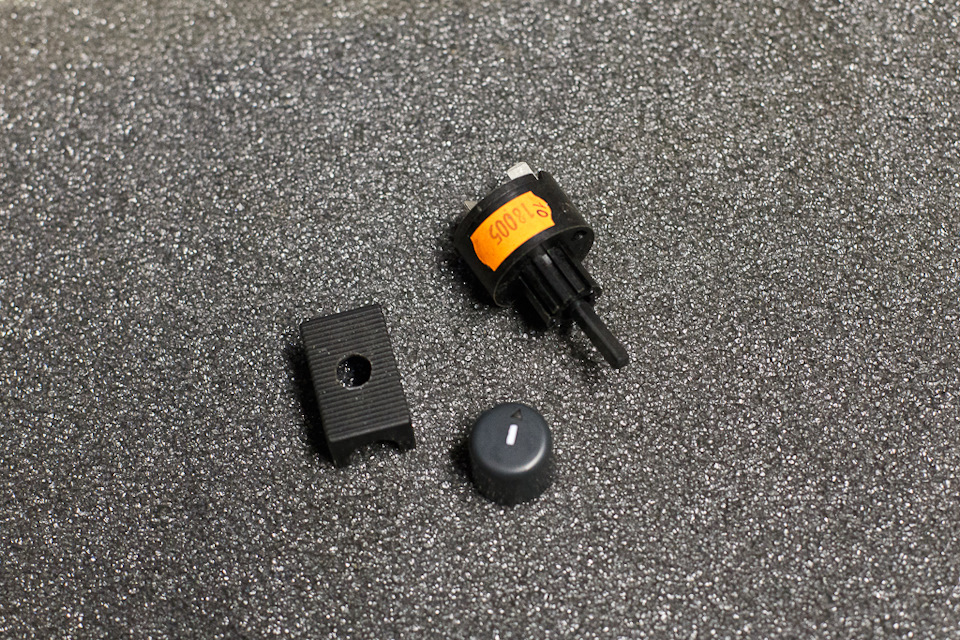

Сам регулятор оборотов (переключатель) установил в штатную заглушку, предварительно её уменьшив в размере.

По итогу проведенных работ. Печка работает тихо, на первой скорости практически не слышно. По эффективности работы первая скорость равна первой скорости работы штатного вентилятора. Да и вторая скорость всё еще работает тихо, но более эффективно. На третьей скорости воздушный поток сильный, ни к чему такой. Да и шум появляется. При работе появился небольшой рокот. Еще на этапе сборки заметил, что лопасти задевают корпус улитки из-за небольшой деформации при монтаже. Вроде исправлял, но все равно где-то подтирает. В целом не беспокоит и не мешает. Устраню в ближайшем будущем.

Источник

Лада 4×4 3D › Бортжурнал › О! Тёпленькая пошла! Правильное отопление в Ниву

После очередной покатушки, промочил и следовательно застудил ноги в Ниве. Начал изучать опыт бывалых. Ну и путь решения проблемы нарисовался сам собой. Решено было установить печку от 2108. Купил готовую, уже собранную для нивы. Информации море на Драйв2, где и у кого купить. Цены примерно одинаковые. Около 5К. Есть и дороже, модернизированные типа. Все это шляпа и переплата.

Начал с салона, выдрал «карлсона» с особой жестокостью. Отсоединил все тросики регулировки заслонок.
Перешел под капот, демонтировал старый воздухозаборник. Наклеил уплотнительную термоизоляционную ленту на края, чтобы не было подсоса воздуха. Установил улитку в корпусе на штатные места. Немного неудобно, но мысль о тепле и сухих ногах, грела. Проводку вывел в общий жгут. Проткнул в резинку и завел в салон в районе щитка приборов. В корпусе где стоял старый вентилятор, нужно закрепить сопротивление. Все понятно и доступно описано на листочке, который был с печкой. Хотя сейчас полно рассказов и на Драйв с подробным описанием.

Подключил, проверил. Дует из всех щелей. Мощный двигатель справляется на ура.
По бокам радиатора печки, засунул брусочки пенопласта, чтобы поток воздуха проходил строго в радиатор, а не раздувал пыль на ковриках). В месте где выходят трубки из радиатора (это левый верхний угол, если смотреть с пассажиркой стороны на полку под бардачком, нужно обязательно заклеить все дырки, иначе будет сдувать листочки и всякую хрень с полки, которые у вас конечно там лежат. Кстати, дуть будет холодным воздухом.
Вообще советую устанавливать такую доработку, с полным разбором торпеды. Так как это вас неминуемо поджидает в будущем. Если кратко, то воздуховоды, которые пластиковые, никак не фиксированы и болтаются друг в друге. после радиатора печки, теплый воздух попадает в корпус, где стоял «карлсон», потом распределяется. Часть в ноги, бОльшая часть на лобовое стекло, и остаток в боковые воздуховоды на боковые стекла. Не переживайте, на первой скорости, окна даже не запотевают. Поток воздуха очень сильный. Но такой же сильный он и в торпедо. Он там просто выдувает всю пыль)). И дополнительно греет провода. Поэтому нужно снять панель и проклеить все воздуховоды. Я проклеивал вибропластом, самым тонким и антискрипом по верху.

После этого, поток воздуха из боковых воздуховодов, достает даже до задних стекол. Центральные воздуховоды по большому счету не нужны.
Ну и еще один девайс прикупил, просто хотел что бы в Ниве тоже стоял. Кренометор или Клинометр. Аналоговый прибор, показывает угол наклона автомобиля, ну или угол при котором перевернешься). Еще есть Альтиметр.

Источник

Печка НИВА

Модернизация печки НИВЫ

Что было и что стало.

Перегородка врезалась из детали фото номер 1

Здесь показано расположение водоотлива в случае дождя

Резинка уплотнительная от ВАЗ 2104

Внутри перед пропениванием края залепил скотчем из фольги (не разъедает).

Приступаем к монтажу резистора управления вентилятором на четыре скорости. Проделываем отверстие в в нижней крышке (что-бы резистор поместился и не касался вентилятора)

Из пластиковых остатков изготавливаем крышку, которой закрываем сопротивление.

Вырезаем отверстие под сам резистор (сопротивление)

Установка движка от печки ВАЗ 08 на Ниву ВАЗ 21213

Устав от визгливого пения классической печки и промёрзших окон моего Кубика. Задался целью исправить ошибочку родного автопрома. И вот настало время моей давней мечты! Найдя в нете нужную мне тему и комментарии народных умельцев, взялся за дело. При этом не забыв прикупить улитку, переключатель и резистор, всё от 08. Вот что получилось!

Снимаем воздуховод и примеряем движок!

Изнутри тоже подрезаем чтобы движочек сел поглубже и не упирался в капот

Закрепляем, герметизируем и выводим провод

Вырезаем из нержа. пластину

Вырезаем болгаркой, примеряем, устанавливаем и герметизируем

Сверху тоже закрываем ненужный проём

Задвижку убираем, она больше не нужна

Устанавливаем воздуховод на место. Одно дело сделано!

Снимаем родной движочек

И всё лишнее убираем

Берём любые сопла воздуховодов тарпеды с любых моделей.Или 05-07, или 08-010.Мои от 08.

Получается типа того

Нижнюю открывашку запаеваем вверх добовляем прокладку

Надеюсь, здесь всё ясно

Решил увеличить подачу воздуха к обдуву лобовухи таким вот способом

Устанавливаем тумбу на штат. место и подводим проводку

Схема подключения, жолто-голубой провод оставляем штатный

А вот и рассеиватель в сопло улитки, чтобы не дуло в одну точку

Переключатель устанавливаем кому как удобно. И радуемся ново жизни своей печки!

Тихая печка на Ниве за счет дополнительного сопротивления вентилятора отопителя

Схема реализации данной задумки такая:

— от второй скорости вентилятора отопителя я отказался вообще, мне она не нужна;
— меняется местами провода на Кнопке Вентилятора так, что первая скорость теперь включается с положения «2» вышеуказанного выключателя;
— питание с положения «1» проходит через 2 дополнительных сопротивления, идентичных существующему и таким образом появляется еще одна еще меньшая скорость, от чего Вентилятор работает тише.

Снимаем центральную часть торпеды

Далее снимается кожух вентилятора отопителя:

Чтобы снять Кожух нужно отцепить 4 защелки — две с одной стороны — как на Фотографии, а две с другой…

Аккуратно раскладываем все перед собой так, чтобы удобно было работать:

Подбираем место установки Сопротивления:

Общий сопротивления вентилятора отопителя

Таких отверстий 4 штуки…

Сопротивления устанавливаются точно так же как и существующее — по аналогии — защелкивается специальными шайбами-фиксаторами

Все! Остается все подключить по следующей схеме:

Схема подключения Дополнительных Сопротивлений…

Собираем все в обратной последовательности и радуемся проделанной работе. Кстати, не обязательно ставить именно 2 сопротивления! Я просто прикинул сначала одно — что то показалось мало — нужно еще. Так что — это уже на вкус и цвет.

Результат смотрите и так же слушайте на видео:

Трехрядный медный радиатор печки для НИВЫ

Все классиководы и Нивоводы имеют в своих автомобилях общую проблему — радиатор печки и краник печки, которые очень любят потечь зимой и прямо в салон!
Через некоторое время, после промывки системы охлаждения, все косяки повылазили наружу — потек краник печки вместе с радиатором! (вернее что-то текло и раньше, потому как лобовое затягивало пленочкой тосольной и запашек был, а после издевательств стало еще хуже)
Радиатор печки, по совету «знающих и опытных» когда-то купил медный трехрядный. Все вроде хорошо, но в нем есть несколько особенностей:
— чем быстрее дует печка (представим что у нас три скорости потока: 1-я. на ходу с выключенным вентилятором, 2-я. первая скорость вентилятора, и 3-я — максимальная скорость вентилятора) — тем холоднее из неё воздух
— раз в два года он течет и требует пайки (около 8 лет катаюсь с ним, считайте сами)
Хорошо еще, что я не послушал совета и не поставил краник вертушку от водопровода — лень мне было лазить под полку и крутить его, когда есть рычажок на панели.
Вернемся к поломке.
Покупаю любимый краник Luzar (старый простоял около трех лет и полностью устраивал) — керамический полоборотный и еду на СТО снимать всю эту бадягу.
Снимать радиатор печки стало еще интереснее, теперь мешает мотор печки от 2108

там, в глубине, за катушкой, хомуты и патрубки печки

После снятия, выяснили, что сопливит краник по штоку и капитально течет радиатор в месте пайки.

так вот под капотом, только вместо вентилятора дыра, и в салоне нет ни радиатора, ни нижнего кожуга печки соответственно

Медный радиатор печки — отличная вещь!

Забираю радиатор, привожу его на то-же СТО, прикручиваем к нему новый краник, ставим всё на машину, собираем салон, собираем крутую печку под капотом, заливаем тосол, выгоняем пробки — ничего не течет, все греет, всё отлично, медный радиатор печки «огонь» — ровно неделю! Снова потек где-то — все тот-же налет на стекле, все тот-же запах в салоне и всё тот-же потек по тоннелю пола от нижнего кожуха печки под водительский коврик.

Медный трёхрядный радиатор печки — рулит! А теперь каждый сам посчитает расходы, на обслуживание медного радиатора у себя в регионе:
— поехал на СТО — снял, денежку заплатил
— поехал к Кулибину — запаял, бензин + работа
— поехал к Кулибину — забрал, бензин еще выкатал
— поехал на СТО — поставил, денежку уже не платил
— два дня машина чинилась

Установка крана печки 2108 в Ниву

На днях занялся установкой нового радиатора печки и сразу решил сделать «тюнинг» краника — заменить штатный на керамический, восьмёрочный. О минусах штатного крана уже сложились легенды — постоянные течи в салон (мой правда не тёк), «закисание» и самое главное — низкая производительность. Восьмёрочный кран лишён всех этих недостатков, т.к. установлен под капотом, а не в салоне и имеет сквозное проходное отверстие, из-за которого производительность печки возрастает в разы! Работёнка с подгонкой — та ещё, скажу я Вам! Но справился! Дело в том, что большинство ставит восмёрочный кран на обратке из печки, но хоть теоретически разницы быть и не должно — у многих летом при закрытом кране, печка всё же поддувает тёплым воздухом, а при установке на подачу — такого эффекта нет. На классике установка крана на подачу проще, т.к. места там больше, а с Нивой нужно повозиться.
Руководствовался я этим фото из журнала «За рулём»:

Купил: керамический кран 2108 производства ЯВВА, трос управления краном 2108, новые заводские металлические трубки подводки, комплект прокладок к ним, патрубок обратки (уголок), ну и сам радиатор отопителя соответственно.
Делал я так:
Длинная металлическая трубка остаётся без изменений.
Вместо крана — пилим короткую трубку примерно пополам, чтобы на неё можно было одеть угловой патрубок:

Многие отпиливают эту часть от самого краника, но у трубки, опять же — внутренний диаметр примерно в два раза больше:

Монтируем трубки к новому радиатору печки:

Теперь переходим к установке самого крана от 2108.
Откручиваем сам кран от восьмёрочной пластиковой проставки, меняем заводские короткие винты М5 20мм на более длинные М5 30мм.
Для дополнительной герметизации я сделал прокладку под краник из тоненького битопласта:

Размечаем и подгоняем отверстия под новый краник в заводском резинометаллическом пыльнике моторного щита. «Наживляем» краник, прикидываем место и сверлим отверстие под тросик. Вставляем в отверстие уплотнительное резиновое колечко и сам тросик.
Так как новый вывод печки из-за краника стал длиннее, то одеть патрубок подачи на него без перегиба не получится. Чтобы это устранить, делаем следующее: от краника отпиливаем отлив «соска» который идёт к двигателю (примерно 1 см). Затем с помощью наждачки и обычного хомута вышлифовываем новый паз для фиксации патрубка на кранике. Для удобства монтажа патрубков я так же отпилил на пару сантиметров «сосок» обратки на двигатель. Теперь окончательно ставим краник:

Цепляем тросик (можно сразу его и отрегулировать). Одеваем силиконовые патрубки подачи и обратки, смотрим чтобы не было перегибов:

В салоне обрезаем по размеру и одеваем патрубок — «уголок» вместо старого краника (на фото видно большое проходное сечение восьмёрочного краника):

Печка от ВАЗ 2108 в НИВУ

Для всего этого тюнинга печки мне понадобилось:
1. Улитка
2. Моторчик
3. Сопротивление
4. Прозрачный силикон
5. Провод одножильный 2,5 квадрата
6. Клема мама — 8 шт.

Итак, начал со снятия печки и старого моторчика. Далее снял сапог, разметил где нужно резать под улитка, саму улитку тоже не много пришлось подрезать. И так, улитку подогнал далее за герметизировал все стыки улитки с сапогом. Еще пришлось заделывать лишние отверстия кусочками жестянки приклепанной к корпусу сапога, т.к. сам сапог шире чем улитка.

Далее нужно было собрать новую проводку для питания двигателя, т.к. штатная проводка бы не выдержила потому, что новый двигатель 90 ватт, а стандартный всего 14 ватт вроде, соответственно сопротивление тоже нужно было ставить другое, по мощнее, и еще, сопротивление должно обязательно находиться в корпусе печки, так как оно требует постоянного обдува, иначе сгорит. Питание я взял с первого предохранителя на котором появляется напряжение при включении зажигания.

Кнопку я оставил штатную, так как не придумал куда можно аккуратно поставить регулятор скоростей, в итоге пока, что у меня так же 2 скорости, первая и вторая, но третью (прямую) скорость я тоже вывел к кнопки включения печки, но решил ее не использовать так как хватает двух. Разница в потоке воздуха конечно значительная, дует достаточно сильно и не так шумно. Но есть одно НО!, воздух идет не горячий т.к. используется не вся площадь радиатора, а только серединка, соответственно эта площадь остужается быстро, и радиатор не успевает нагреваться.
