Установка и подключение противотуманных фар на Lada 4×4 (ВАЗ 2121, 2131)

Ни одна из комплектаций внедорожника Lada 4×4 не имеет в списке своих опций передние противотуманные фары (ПТФ). АВТОВАЗ не наделил ими и новую модель с приставкой «Урбан». Рассмотрим особенности самостоятельной установки ПТФ, а также способы их подключения.

Потребуется: комплект ПТФ

Правила монтажа

Требования к ПТФ в ГОСТ 8769-75:

Правила №48 ЕЭК ООН:

На Lada 4×4 самым популярным местом расположения противотуманок является место на бампере. На нем удобно разместятся, как универсальные, круглые противотуманные фары, так и оптика прямоугольной формы. Если разместить аксессуары под бампером, то они снизят угол свеса, который влияет на проходимость, а также могут получить повреждения на внедорожье.

Схема подключения

Потребуется: 4-х контактное реле (типа РС527 или 90.3747), колодка с предохранителем 16А, трехпозиционный выключатель (например, от вентилятора печки, 21070-3709608-01), проводка для силовых цепей (сечением не менее 2,5 мм 2 ) и для цепей управления (не менее 0,75 мм 2 ).

Не рекомендуется подключать «массу» ПТФ через крепеж фары, т.к. в ходе эксплуатации может появится коррозия и контакт может теряться. Реле удобней разместить в моторном отсеке. Всю проводку прячем в гофры.

Подсветку кнопки подключаем к контактам 1 и 2 (взять белый и черный провод с любой кнопки с подсветкой в центральной консоли).

В результате такое подключение позволяет использовать три режима работы противотуманных фар:

Инструкция на видео:

По аналогичной схеме можно установить и подключить фары на крышу Lada 4×4 (люстра).

Напомним, другие доработки российского внедорожника можно найти в этой категории.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Как подключить противотуманки через реле и кнопку: схема

Схемы установки противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Параллельный способ подключения

Последовательный способ подключения

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Источник

Lada 4×4 3D Urban › Logbook › Туманки на Urban с дхо

Ну ни как меня не отпускала навязчивая идея воткнуть головную оптику на диодах))))
А это нынче незя…
Вот решил замарочиться и поставить туманки, туда где их отрадясь не было)))
Идея созрела и понеслось…

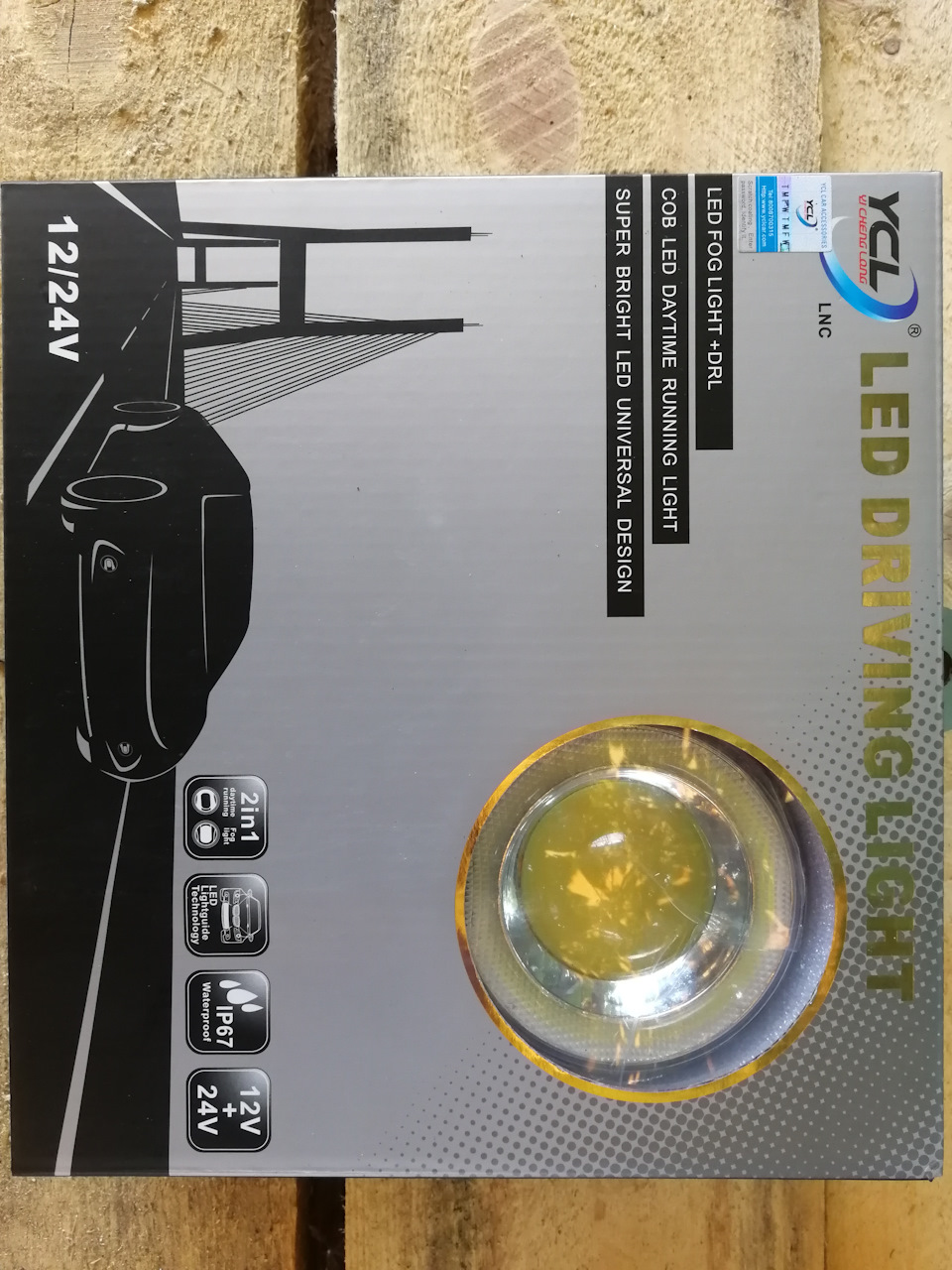

Туманки выбрал такие

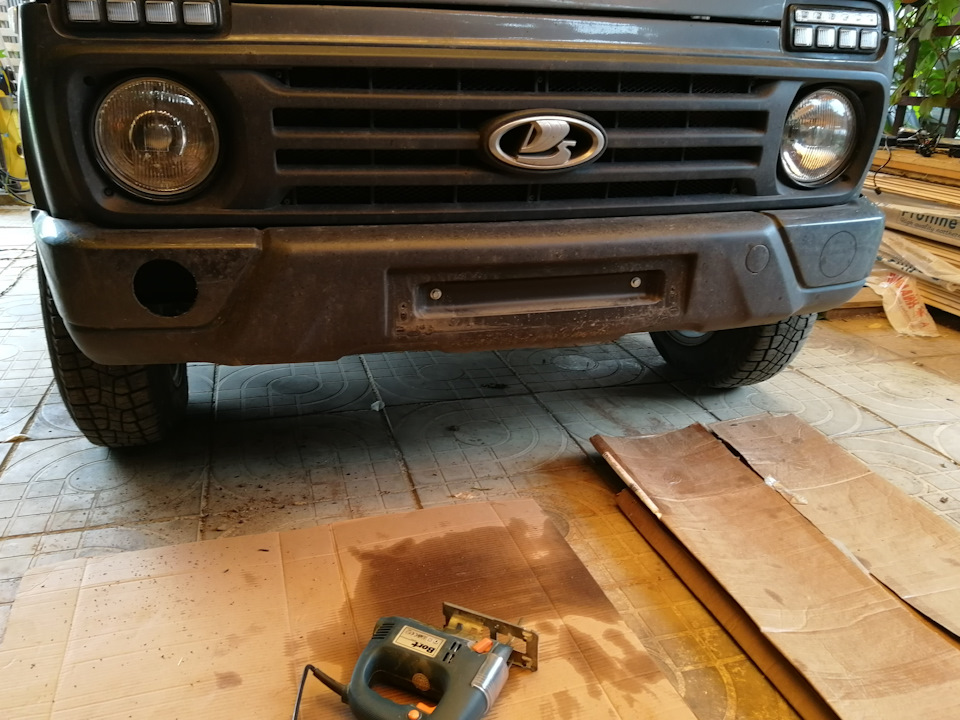

Разметил и с помощью электролобзика крамсаем

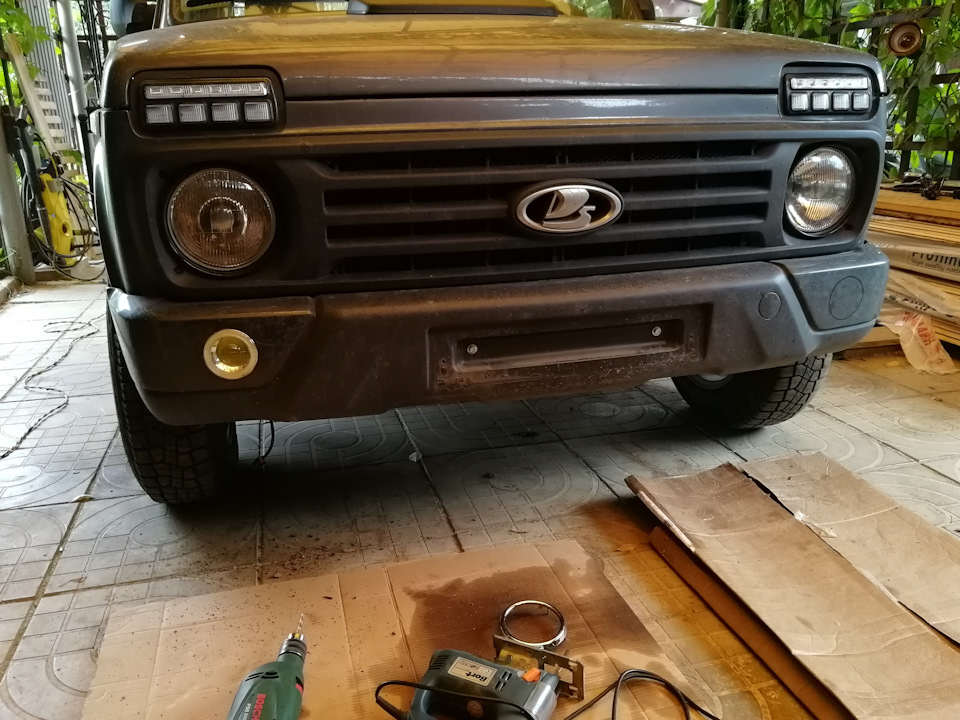

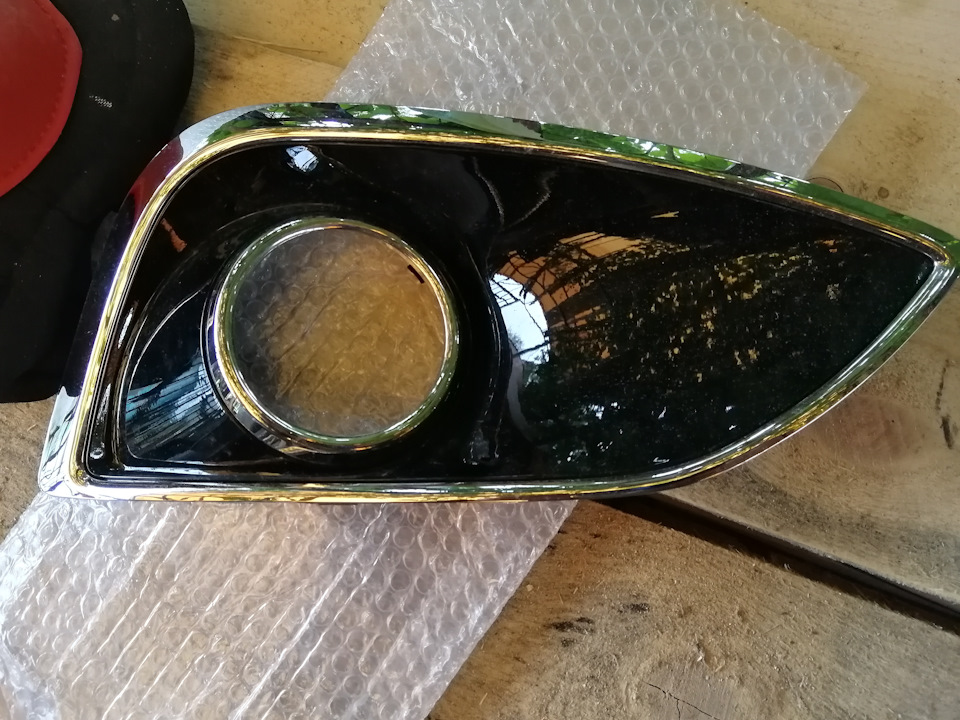

Выход был найден, а именно колечко от моего Х(ix35)

Продолжение позже(((((
До работы добрался

Lada 4×4 3D 2017, engine Gasoline 1.7 liter., 83 h. p., AWD drive, Manual — tuning

Comments 16

Прям как у меня)))) Езжу на них не включая головной свет. Ходовые огни+туманки и света мне хватает)

Ходовые огни уже тю-тю((((
На одной погасли, слишком глубоко нырнул)))

Ходовые на ПТФ тютю? Я свои кунал тоже очень глубоко)) в поворотниках которые на крыльях, до сих пор вода)))) не слил до сих пор) Но мои выжили и всё гуд. Летом будет год как с ними гоняю

Да ходовые на птф накрылись, тепло будет разберу — посмотрю, я снёс одну этой зимой-может и в этом причина)))

у меня одна потеть начала, я её снимал разбирал и герметил. а ездил и светил одной))))

Да ходовые на птф накрылись, тепло будет разберу — посмотрю, я снёс одну этой зимой-может и в этом причина)))

у них провода го…но. я два штекера уже отрезал и провода скрутил. А то у меня одна тоже отказала сама птф, а ходовые горели. нашел обрыв от штекера. Глянь, может у тебя тоже где нить на соединении

Гляну как потеплеет, а то я всё в гофру убирал капитально+релюшек наставил + пред.отдельно(((
Я делал схемку, чтобы кольца гасли при включении птф.

Источник

ПТФ НИВА

ПТФ НИВА

Содержание статьи :

«Правильное» подключение ПТФ на НИВУ

Когда изначально поставил ПТФ, подключил их наскоро «напрямую», т.е. + от АКБ к включателю, а второй провод от него на ПТФ. Вчера от делать нечего решил сделать все по уму. Использовал обычное реле от 2110. Управляющий провод решил подключить к штатному включателю задних ПТФ, дабы на панели горела контрольная лампа (без реле при таком подключении будет сгорать предохранитель или плавиться проводка). В принципе все видно на схеме, единственно, что на + от АКБ еще стоит предохранитель.

Сделал еще одну доработку (но это уже дело вкуса каждого), поменял между собой в колодке на задних фонарях два провода от ПТФ и габаритных огней, чтобы в обычном режиме габариты светились по нормальному, а к основному проводу ПТФ подключил дополнительный задний фонарь.

Чтобы вытащить провода из колодки, нужно чем-нибудь отогнуть удерживающий усик, я например использовал небольшой шестигранник.

Вынутые из колодки провода. Перед тем как вставить в колодку, усик надо снова отогнуть

В итоге получилось вот так:

Контрольная лампа горит при включении ПТФ

Работает от ближнего и дальнего. Кнопка выключена выключены и ПТФ
1 положение если вкл ближний включены и ПТФ
2 положение если вкл дальний включены и ПТФ
в данном положении при вкл ближнем не работают ПТФ
при моргании дальним в таком положении кнопки
моргают и ПТФ

ПТФ Hella Luminator Metal

Ни для кого не секрет что штатный свет на Ниве откровенно говоря то еще барахло. Для улучшения ситуации я воткнул в фары, на мой взгляд, весьма хорошие лампы KOITO Whitebeam, но ситуация оставалась печальной. От недостатка света я решил кардинально бороться с этой проблемой, и нашел подходящее решение. ВОТ ОНО!

Цена вопроса поначалу пугала, но что не сделаешь для собственного комфорта. К тому же Нива давно не получала подарочков). Заказал ПТФ вместе с I-boost.

почему то на коробке написано hromium

если увеличить фото, то можно рассмотреть приписку сделанную черной ручкой, все таки это Metal

Распаковываем коробочки и впечатляемся.

Вот такие фары делают немцы!

содержимое из коробочки

Для соединения «котелка» фары и кронштейна крепления отворачиваем входящим в комплект шестигранником 4 винта на лицевой стороне фары, снимаем рамку, вынимаем отражатель и крепим, сразу вставляем лампы H3, я поставил MTF Light Platinum Н3 и собираем все назад. Для облегчения процесса подключения электропроводки, мной был заказан комплект подключения ПТФ на сейте 12v, который пришел вместе с релюшкой стеклоочистителя и ждал своего звездного часа.

Комплект для подключения противотуманных фар

В комплекте с проводкой, реле и колодкой, имеется кнопка, жаль, что без подсветки, и подробная инструкция по установке

вот такая инструкция, кстати в электронном варианте она есть и на сайте 12v

на оборотной стороне схема подключения и регулировки ПТФ

Далее нужно просверлить отверстия в бампере и закрепить фары. Отмеряем 40 см. от бортов и сверлим:

бампер с отверстиями

Фары смотрятся солидно

примеряем защитные крышечки из комплекта

Ждем наступления темноты и едем регулировать ПТФ. Светят достойно, в принципе можно ехать на одних туманках, но с головным светом комфорта больше) Теперь недостатка в освещении не ощущаю. Возможно заменю лампы на KOITO Whitebeam, возможно оставлю MTF.
Теперь подумываю о смене головной оптики на Hellа. Засматривался на биксеноновые линзованные фары от гелендвагена, но цена в 16 рублей за штуку останавливает.

Подготовка к установке ПТФ для НИВЫ

В этой записи речь пойдёт о ПТФ.

Одна ПТФ без кронштейна, вторая с заводским креплением.

Вот та самая ПТФ с заводским кронштейном.

И вторая ПТФ без крепления, которое не удалось снять.

Было решено самостоятельно изготовить новые крепления для обеих ПТФ.

Родной кронштейн с крепежом выглядит так.

Снимаем крепление с ПТФ для изготовления новых кронштейнов.

Крепёж ПТФ с кронштейном.

Заводской кронштейн ПТФ.

Новые изготавливаем немного длиннее, для свободного размещения болта под гаечный ключ.

Изготовленные крепежи из 1.5 мм стали покрыли никелем, чтобы не ржавели.

Новое изготовленное крепление и заводское крепление.

В магазине Крепёж приобрёл новые болты, гайки, шайбы, гровера.

Болты наживлены на новые кронштейны, для крепления к бамперу.

Ну и новые кронштейны установлены на ПТФ.

Расстояния для удержания болта гаечным ключом вполне хватит, так что теперь не будет проблемы с проворачиванием болта при монтаже или демонтаже.

Готовый комплект ПТФ с креплениями готов к установке на Ниву

Установка ПТФ для НИВЫ

Установил ПТФ на авто. Пока не подключил, просто установил. Подключу чуть позже.

Вот такой она была в стоке, до моего вмешательства.

Разметил, накернил, просверлил с правой стороны отверстие.

Аналогично сделал с левой стороны, (рядом ходил верный пёс Дружок, я находился под надёжной охраной немецкой овчарки.)

Установил ПТФ с правой стороны, закрепил (между кранштейном ПТФ и бампером подложил резину).

Аналогично сделал с левой стороны.

Вот такой общий вид получился после установки ПТФ.

По мне так не плохо получилось(провода от ПТФ подвязал пластиковыми хомутами к крепежу).

На мой взгляд снизу ПТФ эстетичнее смотрятся, понимаю, что не надёжно, но сделал по хитрому, сильно затягивать не стал, чтобы при возникшем препятствии они могли сложиться под бампер.

Не дребезжат не трясутся и хорошо.

Подключение ПТФ для НИВЫ

Ну вот и добрались мои руки до подключения ПТФ.

Фото после установки.

Как то так, по мне так снизу смотрятся лучше.

С завода вид центральной консоли был такой.

Снимаем пластиковую заглушку из места установки магнитолы.

Снимаем заглушку клавиши, чтобы установить туда клавишу включения ПТФ.

В автомагазине приобрёл комплект подключения ПТФ за 290руб.

Комплект для ВАЗ-2106(подходит и на Ниву, клавиши включения одинаковые)

Внутри полный комплект: Реле, Клавиша, Проводка соединения клавиши и реле с колодками, и проводка для самих ПТФ-в нашем случае коротковата.

Проводка с колодками для соединения клавиши и реле.

Под торпедой с водительской стороны планка установки всех реле, вот здесь мы и будем крепить нашу релюшку.

Устанавливаем релюшку для ПТФ на планку и крепим провод массы.

Снимаем центральную консоль для аккуратной прокладки проводки.

Чтобы не мешался центр, отсоединяем все кнопки и соединяем с разъёмами, чтобы не перепутать между собой, соединяем новый разъём с клавишей.

Протаскиваем один плюсовой провод к замку зажигания и припаиваем его к выходу плюса с замка (активируется при повороте ключа), и второй провод выхода с релюшки к блоку предохранителей, и ещё один плюсовой провод от клавиши включения ПТФ к плюсу, который подаётся при включении габаритов.

Т.е. если замок зажигания выключен, а габариты и клавиша ПТФ включены туманки гореть не будут хоть на клавише и будет плюс для управления релюшкой т.к. главный питающий плюс от замка зажигания разомкнут. Выключаешь клавишу включения габаритов при включенной клавише включения ПТФ и при включенном замке зажигания, питание на управление релюшкой так же пропадает и туманки так же не горят, в общем эта двухконтурная система сделана для того, чтобы не забыть туманки включенными и не разрядить аккумулятор.

Зачищаем провод который идёт к предохранителям.

И припаиваем к нему второй конец, чтобы развести на 2 предохранителя на каждую ПТФ свой предохранитель.

Изолируем место пайки изолентой(и разъёмы изолируем термоусадкой, сфоткать забыл)

Изготавливаем массовые провода выхода с ПТФ и пропаиваем их, а разъёмы изолируем термоусадкой.

Разъёмы с ПТФ так же изолируем термоусадкой.

В магазине приобрёл 4 метра 2-ух жильного электрического провода(4 метра-80руб) сечением 1.5 квадрата, протаскиваем его от блока предохранителей к ПТФ (каждая жила на одну ПТФ, это плюс, на концы припаиваем разъёмы мама и изолируем их термоусадкой)

Второй плюсовой выход к правой ПТФ, прокладывал по проводке питания электровентиляторов(чтобы проложить пришлось снимать решётку радиатора).

ПТФ закреплены болтами на 10, между кронштейном и бампером резиновая проставка.(в форме квадратика)

Откручиваем одну гайку одеваем кольцо от массового провода и закручиваем назад с протяжкой.

Соединяем клеммы мама/папа(всё это дело изолируем изолентой, пластиковыми стяжками крепим провода к трубе бампера, к массовому болту-чтобы не мотались длинные концы, между кузовом-одеваем на провод кембрик-чтобы не перетёрся провод и изолентой фиксируем его к проводу)

Далее откручиваем блоки предохранителей.

Оказывается свободные у нас только 15-ый и 16-ый предохранители, будем цеплять на них.

Подключаем выход питания с реле и продолжение цепи на питание ПТФ.

Вот так это всё выглядит (позже надо будет и остальные клеммы термоусадкой защитить)

Устанавливаем блоки предохранителей назад, крепим.

Запускаем двигатель-появляется питание на основной (+) к реле, включаем клавишу габаритов-подаётся питание на клавишу ПТФ, нажимаем клавишу ПТФ-подаётся питание на управление релюшкой (идём проверять работоспособность ПТФ)-клавиша ПТФ предпоследняя справа.

Вот так всё это дело работает-ПТФ светятся.

Хороший ракурс-всё же снизу мне ПТФ больше нравятся как смотрятся.

Красиво-хоть и не очень практично.

Выключаем клавишу габаритов при включенной клавише ПТФ-туманки так же выключаются.

Все клавиши выключены. Так же как вы заметили, попутно установил магнитолу, чтобы повторно центральную косоль не снимать.

Свет ПТФ ночью

Ночью приехал с рейса на рабочей машинке и решил сделать фото света ПТФ уже моего красавца.
