Chevrolet Niva GLC «Voyager» › Бортжурнал › Замена основного и дополнительного глушителей
Всем привет!
Не так давно занимался заменой заднего бампера после ДТП. Внедрил новый, вопросов нет. Попутно обнаружил, что дополнительный глушитель на сгибе трубы около кронштейна подвеса дал трещину… Стало понятно, откуда у меня периодически стала всплывать ошибка P2196 «Нейтрализатор неэффективен». В последнее время, особенно когда высокая влажность и скорость за сотню, ошибка выскакивала практически со стопроцентной вероятностью с последующим тупняком авто (т. е. ежедневно). 8-))
Далее погрузился в раздумья: менять центральную часть на заводскую (дешман не рассматривал, ибо в нашем климате срок службы его составляет около года) или ставить заводскую без нейтрализатора с прошивкой авто под Евро-2. Здесь может потребоваться вварка пламегасителя плюс стоимость прошивки… Преимущества второго варианта перед первым, после изучения Инета, мне показались достаточно сомнительными (как самолет ШНива не полетит, мифические 1,5-2-3-4 лошади погоды не сделают, что будет с акустическим эффектом — вообще не понятно, ну и плюс экология). По стоимости варианты практически идентичны (погрешность в две тысячи рублей не в счет).
Принимаем решение остановиться на первом варианте.
Поехали. В воскресенье заезжаем и приобретаем заводской дополнительный глушитель. Возвращаемся домой и лезем менять. Датчик кислорода №2 стронулся с места только после почти сорокаминутного проливания/отмачивания WD-40. Попутно лезем откручивать хомут крепления основного глушителя… И обнаруживаем подставу: часть трубы между хомутом и глушителем превратилась практически в труху…
Делать нечего — сегодня после работы заезжаем и докупаем основной глушитель GM и подушки крепления. Вваривать какие-либо проставки в старый… Ну ХЗ, разницы в цене практически никакой, а на сколько хватит «усиления» не ясно.
1. Загоняем авто на «подъемник». 8-))
2. Откручиваем датчик кислорода (ключ на 22).
3. Стягиваем основной глушитель (хомут я не трогал, ибо труба лопнула). Просто сдвигаем его лежа под машиной в правую сторону и снимаем вместе с подушкой.
4. Откручиваем три болта М8 крепления выпускной трубы и дополнительного глушителя.
5. Снимаем подушку вместе с креплением основного глушителя и вытаскиваем его по ходу движения машины, т. е. вперед.
Chevrolet Niva Большая Черепаха › Бортжурнал › Замена глушителья
Накопилось в глушителе много дырок. Шумлю на дороге. Еще и катализатор 6 лет не меняный. Пора бы его тоже в утиль!

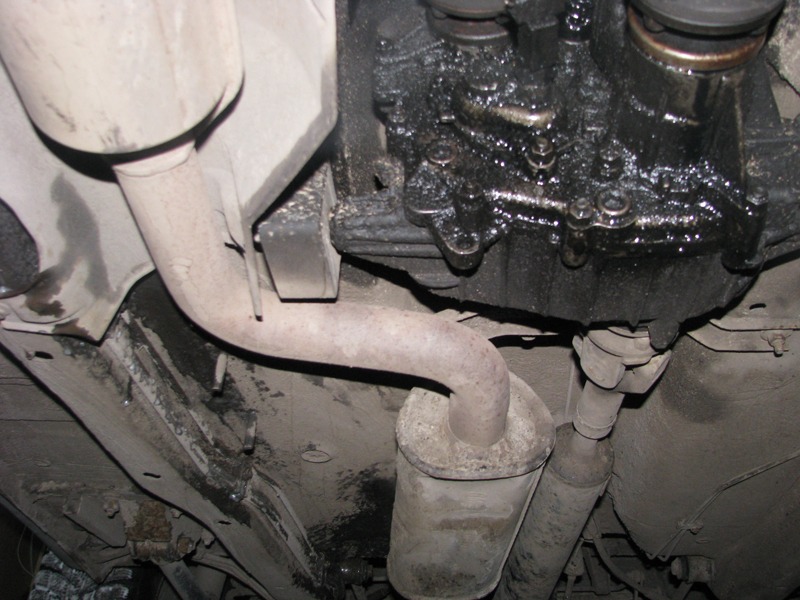

А вот так выглядело все остальное:

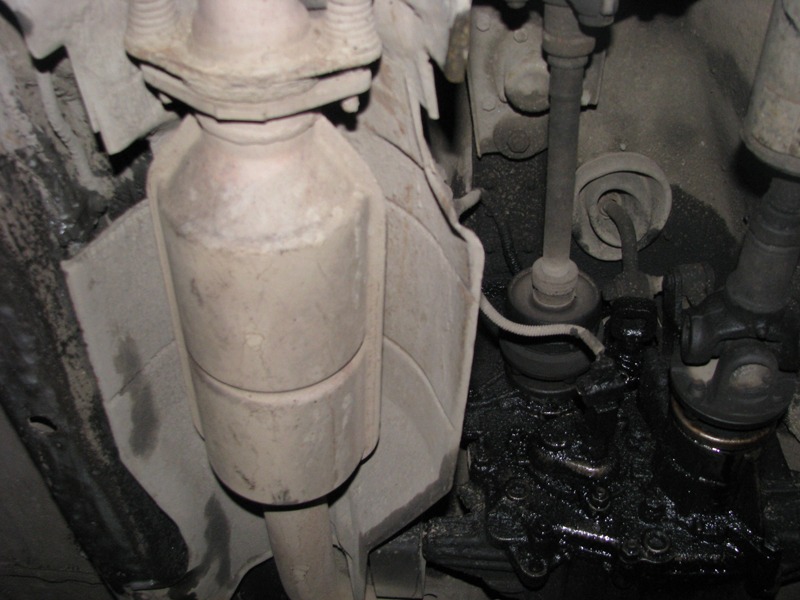

Кстати вот эта «штука» вся в «масле» — это нормально?
Пришло время исправить ситуацию.
Основной глушитель я купил «оригинальный». Цена порядка 2600. Нержавка. Блестит. Тяжеленький.
Среднюю часть выхлопной системы (с резанатором и катализатором) за 1300. (Без катализатора. Сэкономил 12000). Выглядит не надежным. Думаю что прогорит через пару лет максимум. Тогда и подумаю про оригинальную трубу с катализатором.
Попытки открутить гайку на хомуте были безуспешны.
Применил на него болгарочку:
Это помогло не сильно. Глушитель прикипел прочно. Сдернуть его не удалось. Проще спилить:
Сравниваем старый и новый:
Затем предстояло любым способом отсоединить среднюю часть от «штанов».
Попытки крутить болты были всё также безуспешны. (резьбы там уже нет).

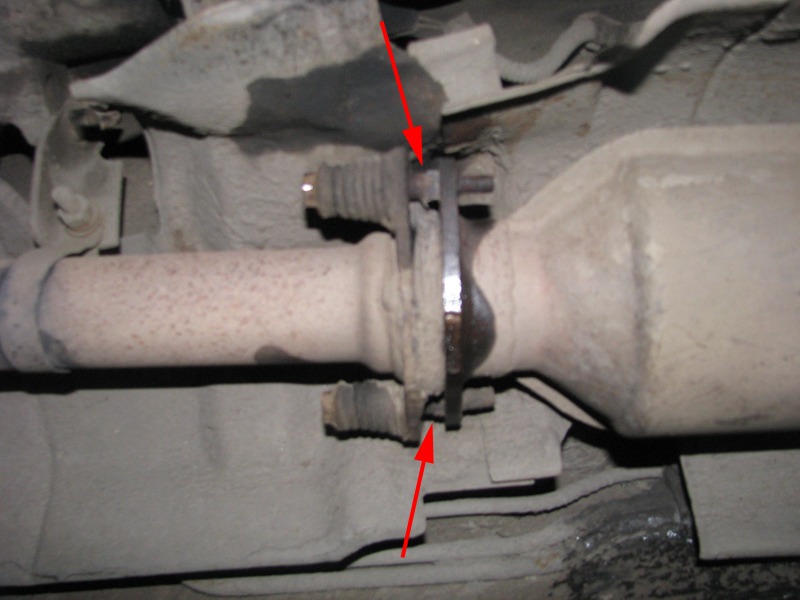

Был принято решение их перепелить. Тут и тут:

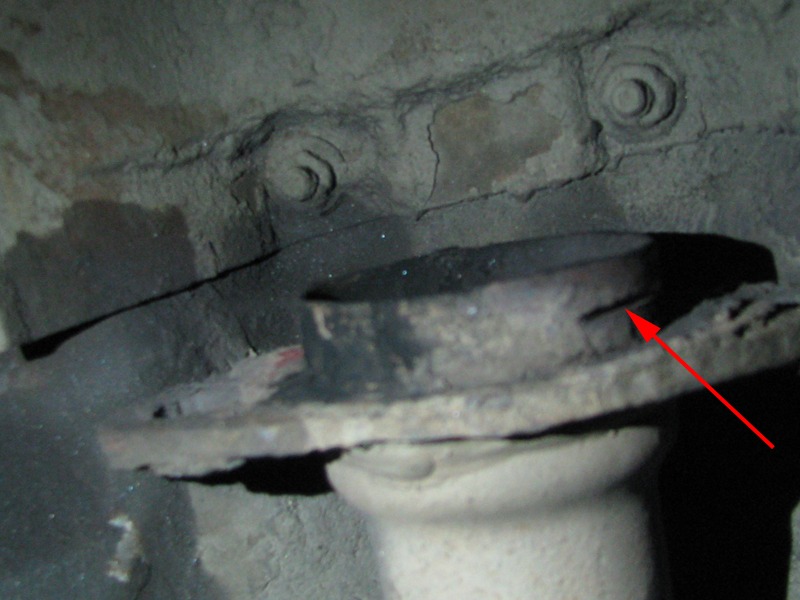

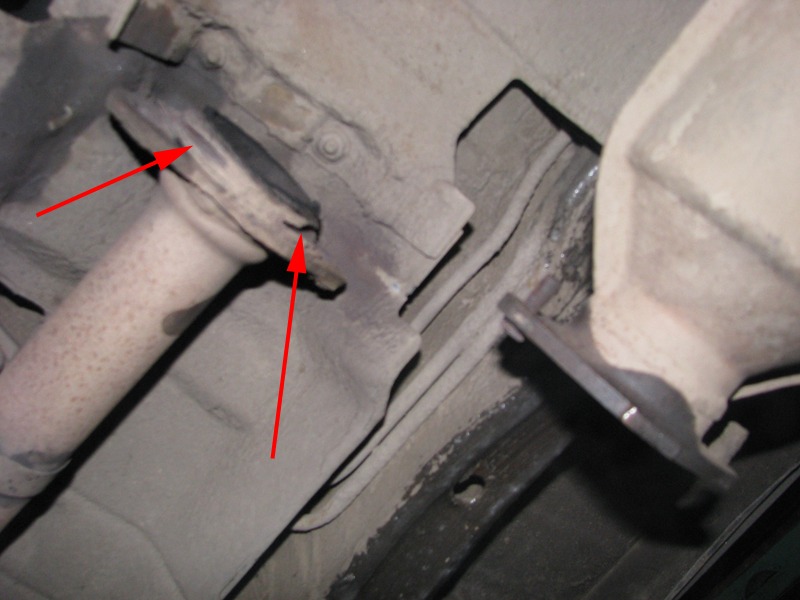

Что я и сделал. На следующем фото видны места повреждения графитового кольца болгаркой.

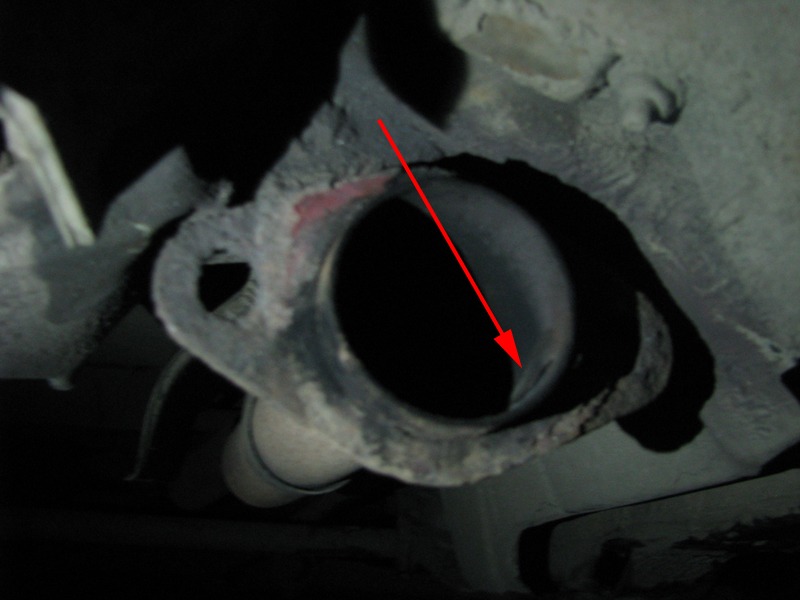

И, как оказалось, с одной из сторон я пропилил и посадочное место под графитовое колцо:
Не повторяйте мою ошибку.
Делать нечего. Оставил так. Посмотрим как оно будет в эксплуатации.
Такая коряга была извлечена:
Что вы там говорите должно быть в катализаторе? Заглянул я в него:
И обнаружил там пустоту. Где всё?
Итак монтаж!
Не забываем одеть новое графитовое колцо.
Чтобы притянуть болтами части глушителя сначала наживляем один болт без пружины. Все это надежно держится. А затем закручиваем второй.
Когда второй болт на месте. Откручиваем первый и вставляем туда пружину. Кстати вот оно видно колечко:
Вот только не знаю надо ли эти болты ддо конца закручивать. Один притянул помаксимуму. Другой на милиметр не докрутил.
Замена глушителя нива шевроле своими руками
Инструменты:
Детали и Расходники:
1. Ключом «на 16» отворачиваем гайку стяжного болта хомута крепления труб основного и дополнительного глушителей.
2. Вынимаем болт.
3. Плоской отверткой разжимаем хомут.
4. Выводим кронштейн подвески трубы основного глушителя из отверстия подушки.
Проворачивая основной глушитель на трубе дополнительного, тянем основной глушитель в сторону левого борта автомобиля.
5. Снимаем глушитель.
Полезный совет:
В случае тугой посадки труб глушителей наносим удары кувалдой через деревянную проставку по правому торцу основного глушителя.
6. Установите новый глушитель в порядке, обратном снятию. При этом для облегчения установки подушек на кронштейны глушителя и кузова смажьте подушки мыльным раствором.
Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство «За рулём»
Отработавшие газы отводятся из двигателя через его выпускной коллектор в приемную трубу 13, нейтрализатор 7, дополнительный глушитель 8 и основной глушитель 9.
Для исключения изгибающих нагрузок в системе при перемещении силового агрегата на подушках опор и для предотвращения передачи вибрации от системы выпуска на кузов приемная труба соединена с фланцем нейтрализатора через подвижный шарнир, уплотнением которого служит тороидальное металлографитное кольцо 11.
Приемная труба закреплена на шпильках выпускного коллектора через уплотнительную прокладку 2.
Под гайками крепления приемной трубы установлены стопорные пластины 1.
Второй конец приемной трубы через скобу 12 прикреплен к кронштейну 4, установленному на крышке коробки передач. Нейтрализатор 7 и дополнительный глушитель 8 вместе с соединяющей их трубой представляют собой неразборный узел.
Основной глушитель подвешен к основанию кузова через резиновые подушки 14 и, так же как резонатор и дополнительный глушитель, вместе с трубами образует неразборный узел.
Для снятия и установки узлов системы вам потребуются: ключи «на 8», «на 10», два ключа «на 13».
При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой.
Под заплатку рекомендуется подложить лист асбеста.
Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.
У автомобилей выпуска с 2009 года элементы системы выпуска выхлопных газов немного отличаются.
По снятию и установке такой системы можно посмотреть в этой статье – Ремонт системы выхлопных газов
Замена подушек подвески основного глушителя
Замените порванные, потрескавшиеся или потерявшие эластичность подушки подвески основного глушителя.
Обе подушки закреплены одинаково и меняются одними и теми же приемами.
Сдвиньте подушку по пазам кронштейна кузова вперед до выхода ее закраины из кронштейна и.
. снимите ее с кронштейна подвески, приваренного к глушителю
Установите новую подушку в порядке, обратном снятию.
Для облегчения установки подушки смажьте кронштейн глушителя мыльным раствором
Аналогично замените вторую подушку
Замена основного глушителя
Отверните гайки двух болтов хомута крепления трубы глушителя к дополнительному глушителю и снимите хомут.
Разъедините трубу и глушитель и выньте уплотнительное кольцо (показано стрелкой)
Сдвиньте подушки в пазах кронштейнов на кузове до их разъединения с кронштейнами и..
..снимите глушитель вместе с подушками
При необходимости снимите подушки с кронштейнов глушителя.
Установите новый глушитель в порядке, обратном снятию. При этом для облегчения установки подушек на кронштейны глушителя и кузова смажьте подушки мыльным раствором.
Замена нейтрализатора и дополнительного глушителя
Нейтрализатор и дополнительный глушитель вместе представляют собой неразъемный блок, заменяемый целиком при выходе из строя любого его элемента.
Перебои в работе системы зажигания могут стать причинами выхода нейтрализатора из строя.
Неисправность нейтрализатора может быть одной из причин резкого увеличения содержания СО в отработавших газах.
Перед заменой для более точной проверки работоспособности нейтрализатора обратитесь в специализированную мастерскую.
Нейтрализатор при работе разогревается до очень высокой температуры (свыше 600 °С), поэтому он будет остывать медленнее, чем остальные узлы системы выпуска.
Старайтесь не оставлять автомобиль на площадках с сухой травой и листьями. Температуры сильно разогретого нейтрализатора может оказаться достаточно, чтобы поджечь их.
Отверните два болта крепления нейтрализатора к приемной трубе и.
. придерживая нейтрализатор, выньте болты с пружинами.
Отверните гайки двух болтов хомута крепления дополнительного глушителя к трубе основного глушителя и снимите хомут.
Разъедините трубу и глушитель и снимите блок нейтрализатора с дополнительным глушителем с автомобиля
Установите новый блок нейтрализатора и дополнительного глушителя в порядке, обратном снятию.
При этом замените сломанные или просевшие пружины крепления резонатора и сильно обжатое металлографитное уплотнительное кольцо в соединении дополнительного глушителя и трубы основного глушителя.
Каждый автомобиль, в том числе и Шевроле Нива, имеют в конструкции систему выхлопа отработавших газов. Как известно, в двигателе происходит процесс сгорания горючей смеси, за счет чего и приводится в движение автомобиль. Сгоревшая смесь, в свою очередь, не может раствориться внутри мотора и поэтому выводится из него посредством системы, состоящей из основных элементов. Эти элементы служат не только для отвода газов, но и для… Впрочем, об этом, а также о том, как провести замену и тюнинг выхлопной системы автомобиля Шевроле Нива расскажет эта статья.
Из чего состоит система
Система вывода газов Нивы Шевроле сильно отличается от своего предшественника – ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:
Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.
Внешний вид лямбда-зонда
Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну – имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.
Замена элементов системы выхлопа
Нередко каждый автомобилист встречается с проблемой прогорания глушителя, резонатора или других элементов на Ниве Шевроле, что влечет за собой неприятный звук из-под днища. Если произошло прогорание элементов, то лучше не пробовать наваривать стальные накладки, а сразу заменить деталь.
Замена глушителя
Автомобиль Нива Шевроле хоть и имеет достойный клиренс, но замена деталей выхлопа осуществляется из смотровой ямы, потому как необходимы сильные физические усилия для откручивания креплений. Глушитель на Шниве снимается в следующем порядке:
Если подвесы имеют видимые дефекты, то рекомендуется их также заменить. Устанавливается новый глушитель в обратной последовательности. Именно глушитель является частым элементом системы, который приходит в негодность.
Замена резонатора в паре с катализатором
Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов.
В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД-40. Далее, переходим к процессу снятия и замены:
Обратная установка новых элементов осуществляется в порядке обратном снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой. После приварить новый резонатор и установить на посадочное место.
Особенности тюнинга выхлопной системы Нивы Шевроле
Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно. Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь.
Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя. А сопротивление – это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле. Плюс тюнинг делает автомобиль ярче, привлекательней и дороже.
Установка “паука” для замены выпускного коллектора. Максимальная часть потерь приходится именно на выпускной коллектор, поэтому тюнинг элемента можно осуществить с помощью устройства “паук”. Вид устройства представлен на фото ниже.
Так выглядит паук 4-2-1
Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Для Шевроле Нивы отлично подходит “паук” с конфигурацией 4-2-1. Именно такая конфигурация позволяет достичь эффективность и быструю очистку цилиндров от выхлопных газов. Чем быстрее очищается цилиндр, тем скорее поступает новая топливная смесь.
Тюнинг по конфигурации 4-2-1 относится к любительской модернизации, что позволяет обеспечить прирост мощности и увеличения оборотов. Перед тем как осуществить монтаж такой установки, необходимо ее обмотать специальной термостойкой лентой, чтобы предотвратить быстрое остывание газов внутри “паука” и ускорить их передачу в следующее приемное звено. Также такая лента позволит исключить перегрев близко располагающихся к “пауку” деталей.
Важно не забыть об монтаже лямбда-зонда в “паук”, для чего потребуется удлинение проводки к датчику. Тюнинг колена приведет к неисправной работе этого датчика, а причина будет в том, что плотность газов изменится и потребуется внесение корректировки в блок управления. С таким видом изменения лучше обратиться на специализированное СТО.
Модернизация резонатора и глушителя на Ниве Шевроле. Тюнинг системы выхлопа с помощью только одного паука будет способствовать улучшению на 10%. Поэтому необходимо поработать над глушителем и резонатором, они также имеются в продаже уже модернизированные. При покупке рекомендуется отдать предпочтение тому изготовителю, марки которого приобретен “паук”. Изготовители заботятся о том, чтобы их элементы подходили друг к другу при соединении. Тюнинг этих основных элементов одной марки позволит увеличить эффективность более 10% и обусловит повышение мощности двигателя.
Модернизация выходной трубы. Тюнинг выхлопной трубы можно осуществлять любыми понравившимися наконечниками, выбор которых огромный и подходит для всех моделей авто. Способы крепления таких наконечников не имеют никакой сложности, необходимо только ослабить стяжной болт, надеть наконечник на трубу и зафиксировать до неподвижного состояния.
Подводя итог, стоит отметить важность модернизации выхлопной системы, что обусловит не только повышение мощности, но и производительность, проходимость и длительный срок службы элементов. Удачных нововведений для вашей Нивы Шевроле!
Как заменить глушитель на ВАЗ 2123 (фото и видео)
Совершенствование модели
В качестве улучшения модели, можно использовать способы внешнего изменения конструкции. Одним из таких примеров является выхлопная система, с двойным выводом. В процессе работы, к концу глушителя приваривается дополнительная труба. В зависимости от качества трубы и ее формы, возможно изменение звуковых колебаний. Конечно, такой вид деятельности интересен далеко не каждому автолюбителю.
Более серьезные изменения касаются непосредственно функциональных возможностей агрегата, увеличения характеристик мощности. Чтобы увеличить показатели мощности, выхлопная система Шевроле Нива должна избавиться от нейтрализатора и лямбда-зонда. Вместо последнего устанавливается обманка. При работе с резонатором, имеется два варианта, подразумевающих его полное удаление или замену на новый. Также, следует произвести установку новой трубы, с большим диаметром. Чтобы вытяжка газов происходила на более высокой скорости, требуется установка дополнительного элемента, именуемого «пауком».
Выше приведенная схема изменения системы, которая может быть использована целиком, однако, выборочные изменения также допустимы. Все определяется целями автовладельца. Проделав указанные манипуляции, можно добиться увеличения характеристик мощности на 15 л.с. Тем не менее, стоит учитывать тот факт, что звук работы двигателя сильно изменится, также увеличится количество вредных выбросов, что не приветствуется в обществе и на дорогах.
Глубоким изменениям выхлопная система Шевроле Нива подвергается крайне редко. Это объясняется рядом причин, в первую очередь, дороговизной работ. Шевроле Нива является относительно дешевой моделью, не предназначенной для гоночных заездов, поэтому создание мощной системы не отвечает здравому смыслу устройства этого автомобиля.
Ремонт и замена выхлопных систем Chevrolet, профессиональная экспертиза.
Наш авто-техцентр специализируется на ремонте и тюнинге выхлопных систем Chevrolet.
Узкая специализация и большой опыт работы наших автомехаников и автослесарей позволяют профессионально и быстро решать любые задачи по ремонту глушителей.
Замена катализаторов Шевроле (каталитических нейтрализаторов) на пламегасители, ремонт глушителей, установку гофры глушителя, сажевых фильтров и так далее.
В тех случаях, когда ремонтировать систему отведения выхлопных газов уже невыгодно автовладельцу,
мы осуществляем полную или частичную замену узлов глушителя. Все необходимые запчасти на Шеви Ниву есть в наличии.
Замена глушителя на Ниве Шевроле (Chevrolet Niva) в нашем сервисе происходит быстро и стоит недорого.
На все работы по ремонту, замене и удалению узлов и агрегатов выхлопной системы мы даём гарантию – 3 года!
Лучшее доказательство этих слов – качество выполненных работы и сотни постоянных клиентов нашего автосервиса!
Замена глушителя на Ниве Шевроле – основная часть выхлопной системы Chevrolet.
Выхлопная система Нивы Шевроле отличается тем, что в конструкции предусмотрены одновременно два глушителя – основной и дополнительный.
Первый расположен в задней части автомобиля и представляет собой объемное стальное изделие, подвешенное на специальные резиновые подушки,
предназначенные для гашения вибраций на Ниве.
Главная сложность при замене основного глушителя своими руками или в «гаражных условиях»– это демонтаж. Из-за того, что его крепления на хомуте,
соединяющем основной глушитель с приемной трубой и резонатором Шеви Нивы (Shevy Niva), очень часто окисляются, ржавеют и прикипают.
Для специалистов нашего авто сервиса это не проблема. Наши автомеханики и автослесари легко справляются с данной задачей с помощью специальных жидкостей.
Благодаря этому замена глушителя Нива Шевроле происходит в “штатном” режиме – быстро, технично и правильно.
Работы по замене дополнительного глушителя – резонатора Shevrolet
Владельцы внедорожника Niva, обращаясь в наш автосервис, желают выполнить замену дополнительного глушителя, нередко называемого резонатором.
По сложности выполнения и срокам подобные работы несколько превосходят ранее описанный вариант из-за увеличенного количества крепежных изделий.
Несмотря на это, в большинстве случаев замена глушителя Нива Шевроле занимает около 1-2 часов.
Особенности выхлопных систем Shevrole Niva: ремонт и замена своими руками
На Ниву Шевроле устанавливались различные варианты выхлопных систем
При проведении ремонтных работ важно учитывать это. Данная особенность конструкции Шевроле Нивы сильно затрудняет самостоятельный ремонт глушителя и замену запчастей неподготовленными автолюбителями
Чтобы избежать всевозможных нестыковок, необходимо хорошо представлять, какой именно вариант выхлопной системы установлен на конкретном автомобиле.
Специалисты нашей компании знают про этот нюанс. Это значит, что замена глушителя Нива Шевроле будет выполнена на высоком профессиональном уровне и точно в срок!
Особенности тюнинга выхлопной системы Chevrolet Niva
Установка прямоточной системы выпуска
Как и в случае с доработкой выхлопных систем иных автомобилей семейства ВАЗ, на автомобиле Chevrolet Niva установка прямотока подразумевает замену трубы приемного коллектора на так называемый «паук», а также установку прямоточного дополнительного и основного глушителей.
Несколько слов о «пауке»
Как правило, для тюнинга в виде установки прямотока, используют «паук» конфигурации 4-2-1. Благодаря такой системе, достигается более эффективная и быстрая очистка рабочих цилиндров от возникающих продуктов сгорания. В свою очередь это приводит к более быстрому и объемному наполнению рабочих цилиндров новой топливной смесью.
Необходимо отметить, что перед установкой тюнинг-паука его тщательно обматывают специальной термолентой. Для чего это нужно? Во-первых, это исключает вероятность повреждения окружающих деталей вследствие сильного нагрева «паука», а во-вторых, таким образом, исключается быстрое остывание выхлопных газов внутри приемных труб, что немного увеличивает их скорость передачи к следующему элементу выхлопной системы.
Также нельзя не вспомнить и о том, что в случае установки модернизированной приемной трубы (она же — «паук») вместо штатной, может потребоваться удлинение провода, при помощи которого подключен лямбда-зонд. Разумеется, кроме этого, вследствие изменения плотности выхлопных газов, потребуется произвести перепрошивку электронного блока управления, который благодаря лямбда-зонду корректирует процесс подачи топливной смеси в цилиндры двигателя.
Дополнительный и основной глушители
Разумеется, установка «паука» без изменения в других элементах выпускной системы просто пустая трата денег. Для нормальной и главное эффективной работы всей системы, помимо «паука», необходима установка прямоточного резонатора и основного глушителя.
На современном рынке автозапчастей представлен достаточно большой ассортимент самых разнообразных прямоточных глушителей для ВАЗ 2123. Однако, профессиональные специалисты тюнинга рекомендуют покупать глушители того же производителя, предпочтение которому вы отдали при покупке «паука». Таким образом, практически полностью исключается вероятность возникновения проблем с правильной состыковкой глушителей. Кроме того, это будет гарантировать правильность работы всей прямоточной системы.
Глушитель на автомобиле Нива 2121 является финальным компонентом системы вывода отработанных газов двигателя этой машины. Его функции достаточно просты и, тем не менее, весьма важны для эксплуатации автомобиля. К ним относятся:
Причины проведения восстановительных работ
Для определения состояния выхлопной системы, не требуется наличия серьезной техники. Здесь, достаточно уловить изменения в работе по изменению звуковых колебаний. Механизм вывода отработанных газов не является сложно устроенным, однако, на него оказывается огромное воздействие, с точки зрения высокой температуры, поэтому некоторые элементы могут выйти из строя.
Если проблема с глушителем, то велика вероятность появления отверстий в результате прогорания, источником которых является высокая температура. В случае с катализатором можно обнаружить трещину, не всегда определяемую при визуальном осмотре. Довольно часто можно обнаружить испорченный хомут или вышедшую из строя прокладку.
При покупке подержанного автомобиля, следует учитывать, что некоторые недобросовестные владельцы вместо изношенного лямбда-зонда устанавливают специальные устройства. В кругу автовладельцев такие устройства именуются обманками. Осуществляя покупку транспортного средства к этому стоит отнестись с особой серьезностью.
Устройство ГБЦ двигателей ВАЗ
Все описанные выше функции головка блока выполняет с помощью встроенных в нее деталей и целых узлов. Основу головки составляет цельнолитая деталь, изготовленная из прочного алюминиевого сплава, который обладает высокой теплопроводностью, а также некоторой вязкостью — она необходима для прочного прилегания головки через прокладку к блоку цилиндров.
В ГБЦ имеется ряд отверстий, полостей и углублений различной формы и назначения:
На головку блока цилиндров тем или иным способом устанавливается ряд деталей и целых узлов, в том числе:
Сверху головка блока цилиндров закрывается с помощью крышки, которая выполняет защитные функции — она оберегает детали ГРМ от внешних воздействий. В крышке предусмотрена горловина для заливки масла, а также отверстия для болтов, с помощью которых крышка крепится к ГБЦ. Установка крышки производится через прокладку.
Сама головка блока ВАЗ устанавливается на блок цилиндров чрез прокладку, монтаж осуществляется на десяти болтах (во всех моделях), во многих головках есть и одиннадцатый болт, прикручиваемый сбоку. Прокладка обеспечивает необходимую герметичность камер сгорания, а также в некоторых пределах регулирует их объем.
В целом, ГБЦ автомобилей ВАЗ, особенно ранних моделей («Классика») имеют довольно простое устройство, поэтому обладают высокой надежностью и долговечностью. И благодаря своей конструкции их можно обслуживать и ремонтировать самостоятельно, без помощи специалистов. Этим пользуются очень многие владельцы старых «Жигулей», «Самар», «Спутников», ВАЗ десятого семейства, современных «Калин», «Приор» и «Грант», а также оснащенных теми же двигателями «Нив».
Основы безопасного проведения ремонтных работ
Несмотря на то, что работы проводятся в условиях выключенного двигателя, велика вероятность удушения выхлопными газами. Поэтому помещение для проведения работ должно быть оборудовано отличной вентиляцией, либо быть легко продуваемым для попадания кислорода. Перед выполнением какой-либо деятельности, следует убедиться, что прошло достаточное количество времени, необходимое для полного охлаждения системы. В противном случае можно получить сильные ожоги. Стоит отметить, что охлаждение катализатора по отношению к другим элементам более длительное. Строго запрещается проводить ремонт в непосредственной близости с огнем. Выполняя работу, не стоит использовать домкрат, это опасно и может привести к нежелательным последствиям.
Рекомендации по обслуживанию и ремонту головки блока
Головка блока цилиндров во время эксплуатации не требует какого-то специального обслуживания (за исключением рекомендации избегать перегрева двигателя — вследствие этого головку может просто-напросто повести), однако ГБЦ и установленные в ней детали периодически могут выходить из строя, что потребует ее снятия и ремонта.
Наиболее часто головку блока ВАЗ приходится снимать для замены прокладки, расположенной между ней и блоком. О том, что пора снять ГБЦ и заменить прокладку могут говорить следующие признаки:
Однако существуют и иные неисправности, которые требуют снятия головки ГБЦ — замена клапанов, ремонт поршневой группы и другие.
Конструкция системы отвода выхлопных газов
Основное назначение конструкции — обеспечение нормальной работы мотора, экологичности выхлопа и акустического комфорта пассажиров и окружающих. Устройство превращает энергию звуковых колебаний в тепловую активность. В силу своей подверженности высоким температурам и влаге некоторые узлы, в том числе и глушитель автомобиля Нива Шевроле, нуждаются в полной замене.
Основные агрегаты системы выпуска газов:
Каталитический нейтрализатор и дополнительный резонатор составляют единый узел, который крепится к основному на подвижном шарнире. В свою очередь, основной фильтр подвешен к полу машины с помощью двух подушек. Приемные трубы крепятся к коллектору на шпильках через специальную прокладку.
Установка ГБЦ на двигатель
Монтаж головки блока ВАЗ — дело едва ли более простое, чем демонтаж. Здесь необходимо строго придерживаться инструкций и некоторых правил.
Перед установкой головку нужно собрать (если она была разобрана), а на блок обязательно уложить новую прокладку (замена прокладки производится каждый раз после снятия ГБЦ). Далее необходимо смазать маслом все болты крепления головки и резьбовые отверстия, после чего без натяга вкрутить их в головку. Закручивание болтов производится строго по инструкции, обычно затяжка начинается с центральных болтов, однако в некоторых моделях все производится с точностью наоборот, то есть — с крайних болтов, постепенно передвигаясь к центральным.
Болты вкручиваются в несколько этапов, причем на каждом этапе необходимо прикладывать определенное усилие:
То есть, для затяжки головки блока необходимо иметь динамометрический ключ, без него выполнить работу правильно не получится.
В современных головках ВАЗ находят применение болты TTY (Torque-To-Yield — «крутящий момент до предела текучести»), имеющие ряд отличий от обычных болтов. Такие болты затягиваются не с тем или иным усилием, а на определенный угол, для чего нужен специальный ключ. Болт TTY при затяжке деформируется, практически достигая предела текучести (то есть, почти ломаясь), но при этом повышается его усталостная долговечность, что обеспечивает надежную фиксацию ГБЦ на блоке в течение длительного времени. Однако болты TTY являются одноразовыми и после снятия головки их обязательно необходимо заменить новыми.
При правильной затяжке болтов головка блока ВАЗ надежно фиксируется на блоке цилиндров, обеспечивая номинальные технические характеристики двигателя. Если же провести затяжку болтов с нарушением инструкций и рекомендаций, то почти наверняка совсем скоро двигатель потребует нового ремонта и серьезных затрат.
Назначение основных элементов выхлопной системы
Приемная трубка — функции данного элемента ограничиваются выполнением соединения между определенными участками и транспортировкой выводимой газовой смеси. Задача лямбда-зонд заключается в анализе поступающей газовой структуры, с последующей передачей информации на блок управления. Таким образом, ЭБУ проводит расчеты относительно подачи топлива, устанавливает уровень сгорания топливной смеси, настраивает параметры зажигания. Функции нейтрализатора основаны на захвате вредных элементов, с непосредственным хранением их в полости фильтра. Таким образом, достигается требуемый результат, при котором показатели вредности выбросов сводятся к минимальным значениям. Уменьшением звуковых колебаний занимается резонатор. Заключительным элементом системы является глушитель, где происходит максимально возможное поглощение шума.
Последовательность работ при замене неисправных глушителей Нива Шевроле на новые
В отличии от приемных труб, устройство для снижения шума находится в самой низкой точке дорожного просвета и постоянно контактирует с различными смесями в виде снега и соли, которые агрессивны по отношению к металлу. Со временем узел получает сквозные отверстия, что приводит к нарушению акустического комфорта и экологической обстановки. Рассмотрим все способы замены таких деталей.
Демонтаж и установка основного фильтра выхлопных газов
Замена нейтрализатора и дополнительного фильтра
Смена приемной трубы
Высокая температура элементов выхлопной системы предусматривает использование специальных термоэкранов, которые также подвержены коррозии и требуют немедленной замены.
