Daewoo Nexia Стремительная Вишенка › Бортжурнал › Блок управления печкой — кнопка с музычкой для помпы (+схема), и свет в БУП
После всех-всех разъездов по новогодним елкам, у меня осталось свободным воскресенье с плюсовой температурой на улице, поэтому, посмотрев «ободряющих» видосов, я решил добраться до радиатора печки, вытряхнуть из него листья, заклеить лишние дырки ну и взглянуть в его бесстыжую харю заодно.

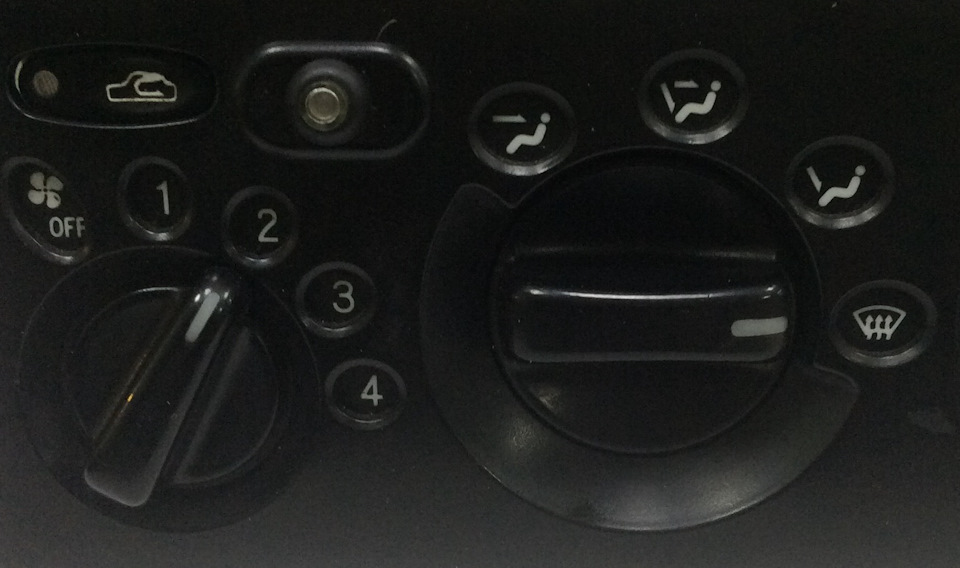

Только «вышло по-другому, вышло вовсе и не так», как говорил Летов. Сняв немного пластика, я получил в руки блок управления печкой, на который давно точил зуб. Лампы подсветки, замененные мной на светодиоды «Маяк», превратились в веселый дискосвет, моргали и гасли в такт непонятно чему. Да и светили они не очень хорошо.
Поэтому схватил блок и понес его в комнату с паяльниками.

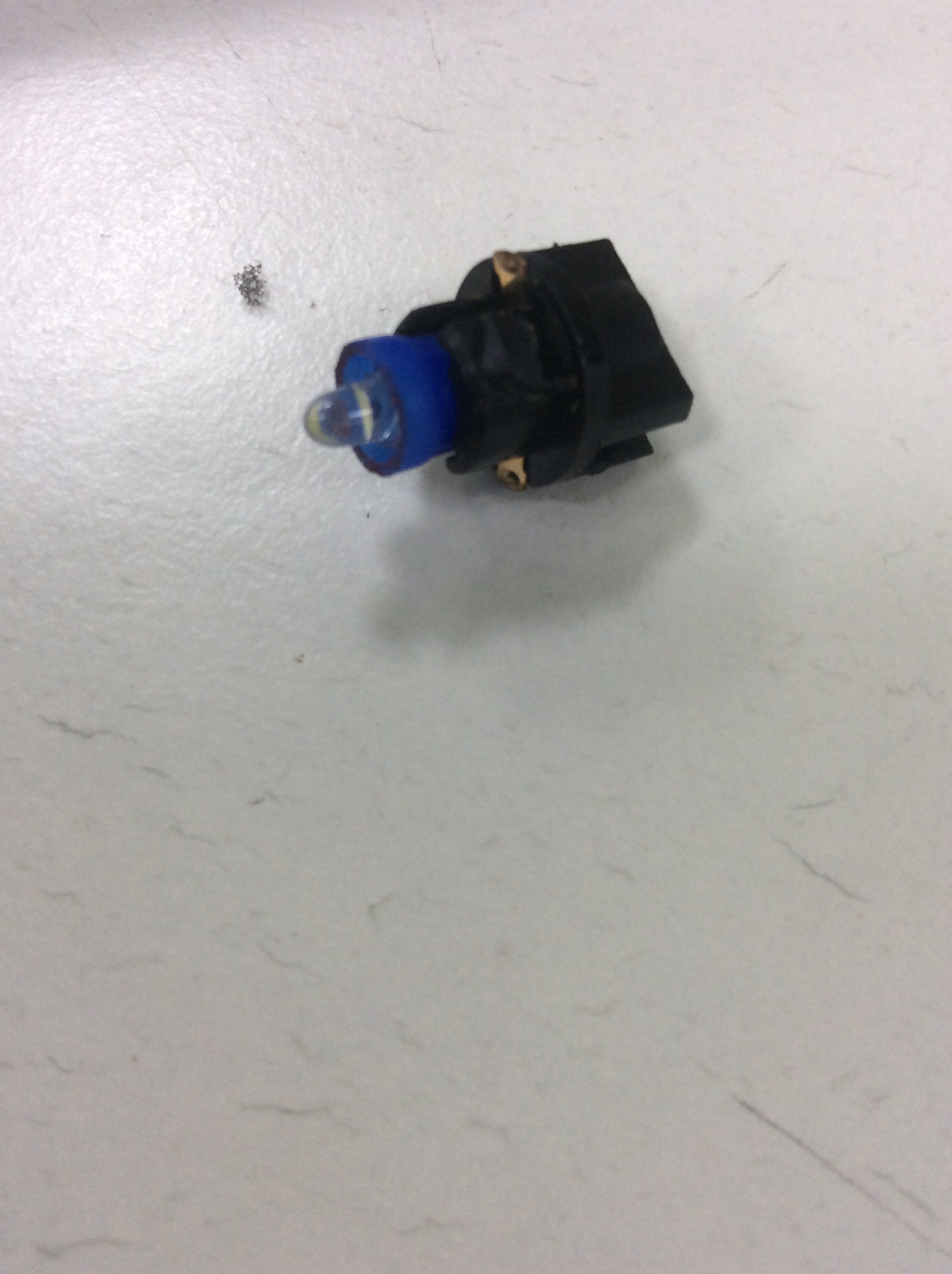

Разобрал его. Там две платы, первая — модуль подсветки. Два светодиода Пардон, две лампы, и клеммник для них на проводке висит.

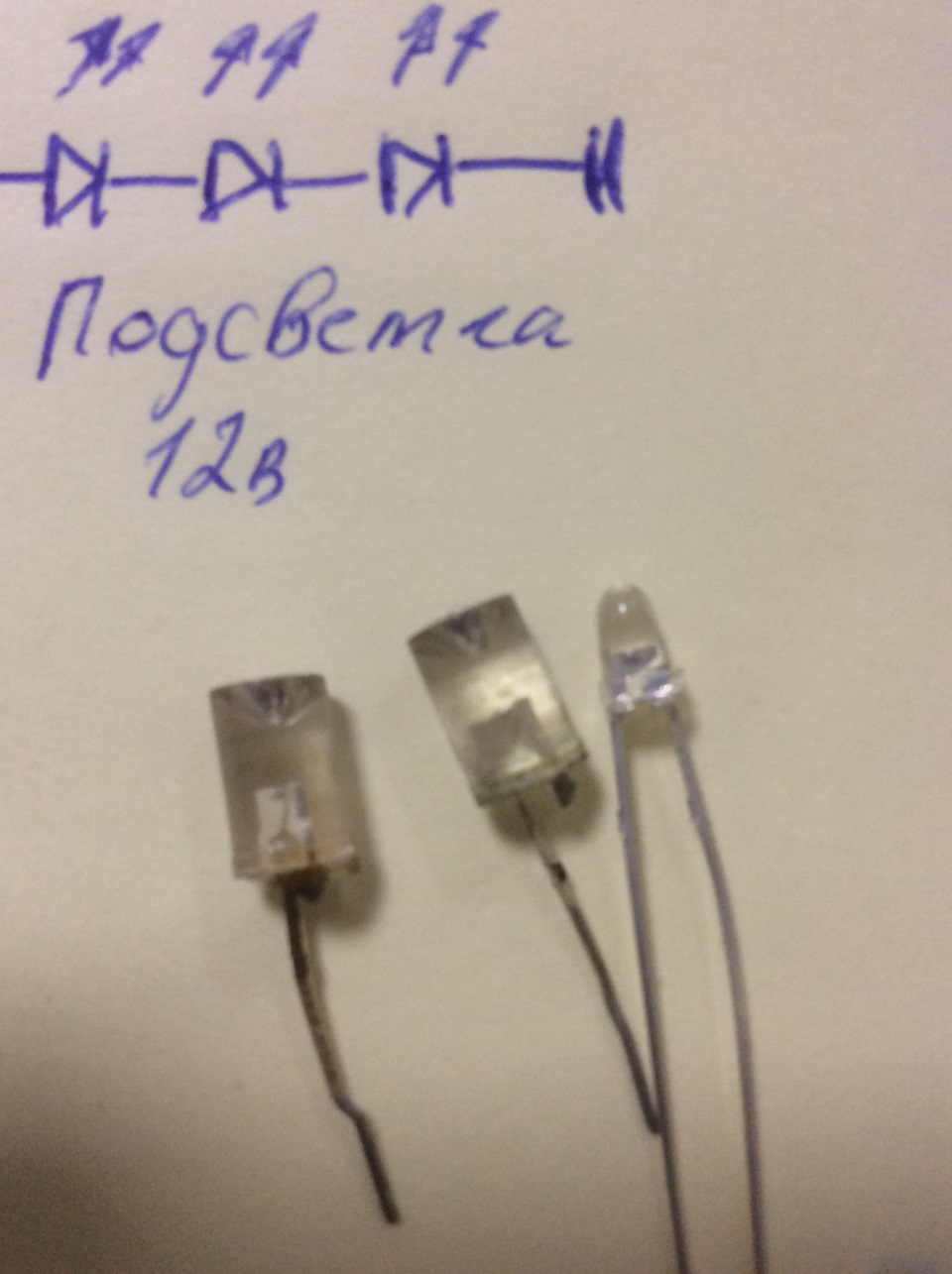

Уж не знаю каким козьим калом их паяли, но токоограничительные резисторы рассыпались в труху при первом прикосновении. Это камень в огород покупателей светодиодных лампочек «воткнул и хрен ли там изобретать». Сами светодиоды еще не умерли, но кому они нужны без ног?
Долго тулил в освободившиеся от светодиодов держалки резисторы, потом оставил эту затею. Решил светодиоды поставить безо всяких резисторов, а резисторы с комфортом разместить на плате подсветки, а заодно там же припаять защитные стабилитроны.

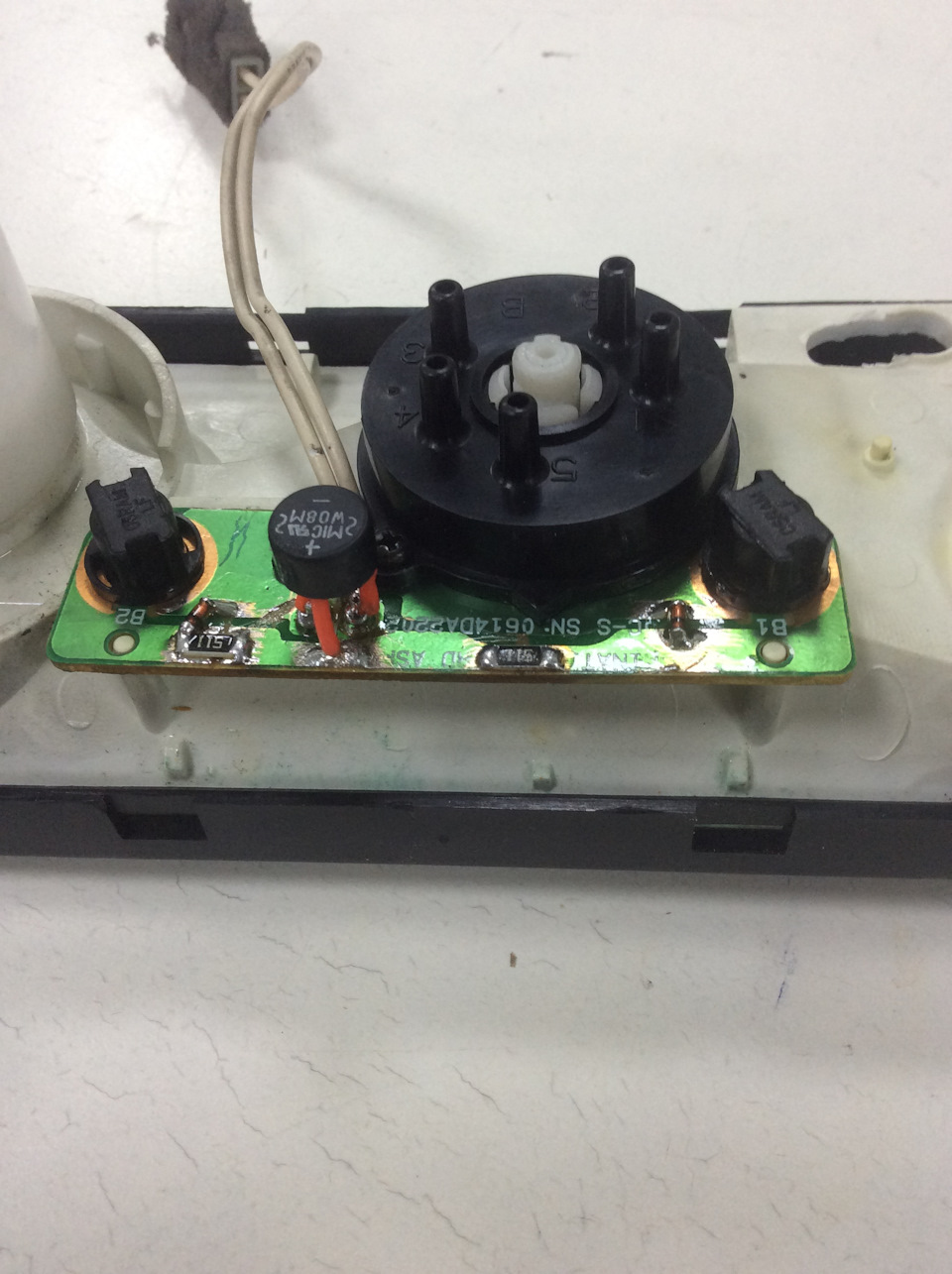

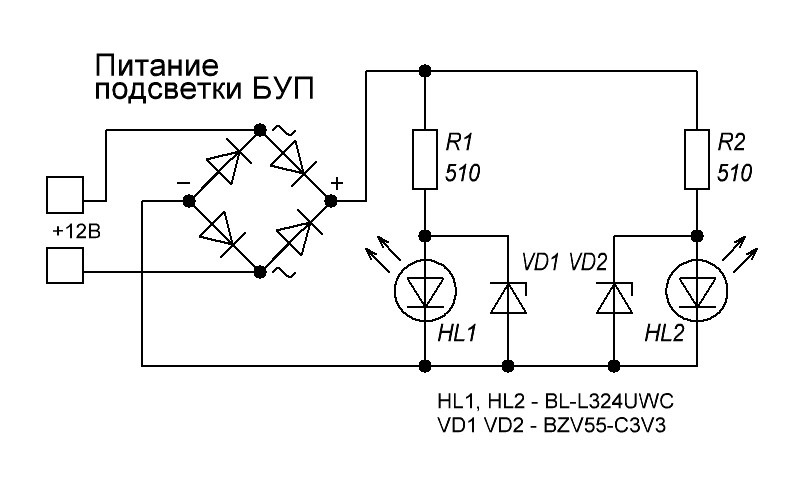

Но возникла коллизия. Фишка никак не обозначена, провода одного цвета, а играть в угадайку я не люблю. Поэтому добавил в схему диодный мостик, который мне дал четкое знание где будет плюс, где минус, вне зависимости от того как будет включена фишка.
Его тип не важен, ток и напряжение мизерное. Светодиоды я ставлю Betlux 10000 мКд, ярко-белые, последовательно с резистором 510 Ом.
А поскольку здесь стояли лампы и соединены они были параллельно, не буду нарушать гармонию, поставлю два светодиода, два резистора, два защитных стабилитрона на 3,3В.

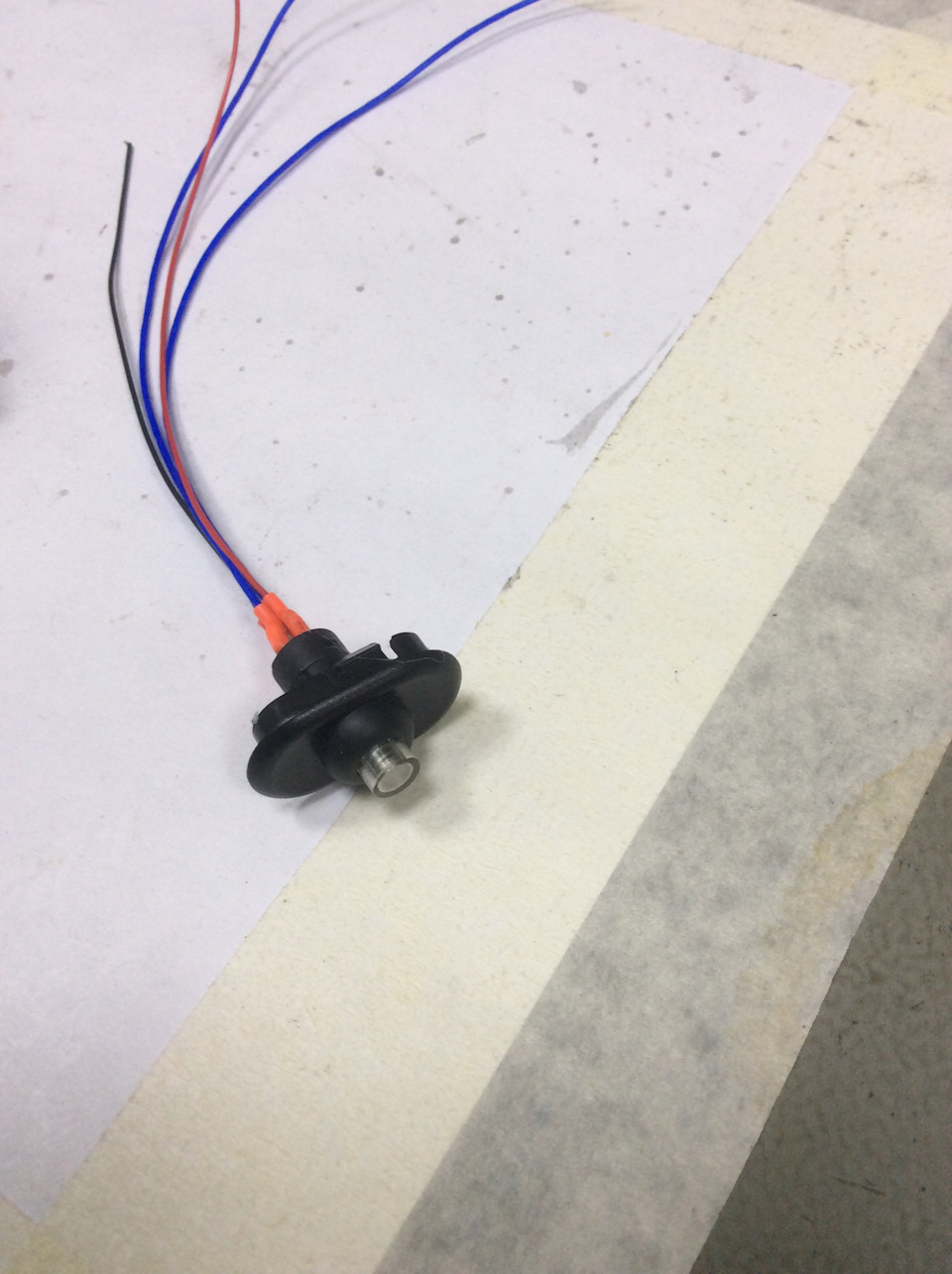

Пришел черед самому интересному. Кнопке включения помпы. Я купил небольшую кнопку с фиксацией и индикатором, но прикинув на местности как будет выглядеть отверстие диаметром 20мм, все переиначил. Кнопку решил поставить без фиксации, в имеющуюся заглушечку включалки кондиционера.
А поскольку она в этом случае становится электронной, то лучше обойтись без реле, применив верхний p-канальный ключик.

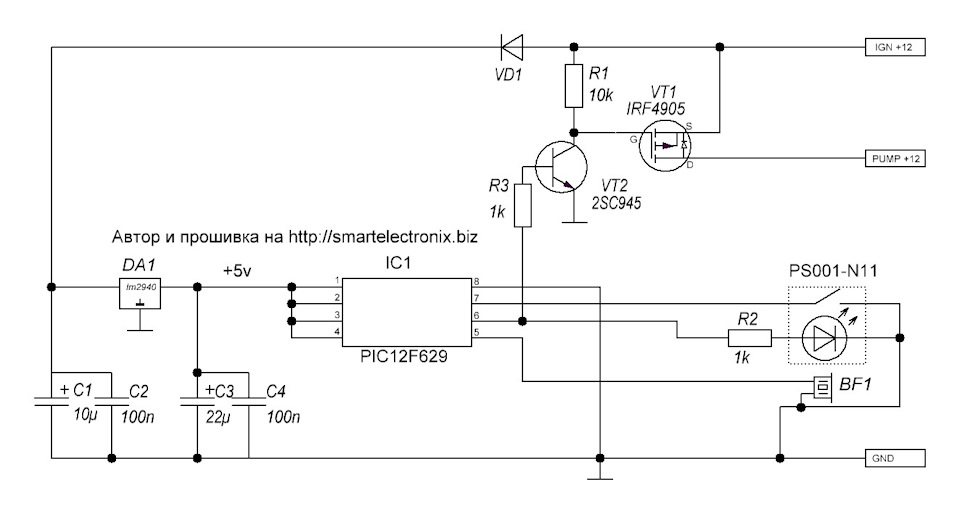

Схему и прошивку взял у Eddy71, его умная кнопка просто создана для моих целей.
Страничка проекта с прошивками на разное время выдержки, я зашил 30-минутную.

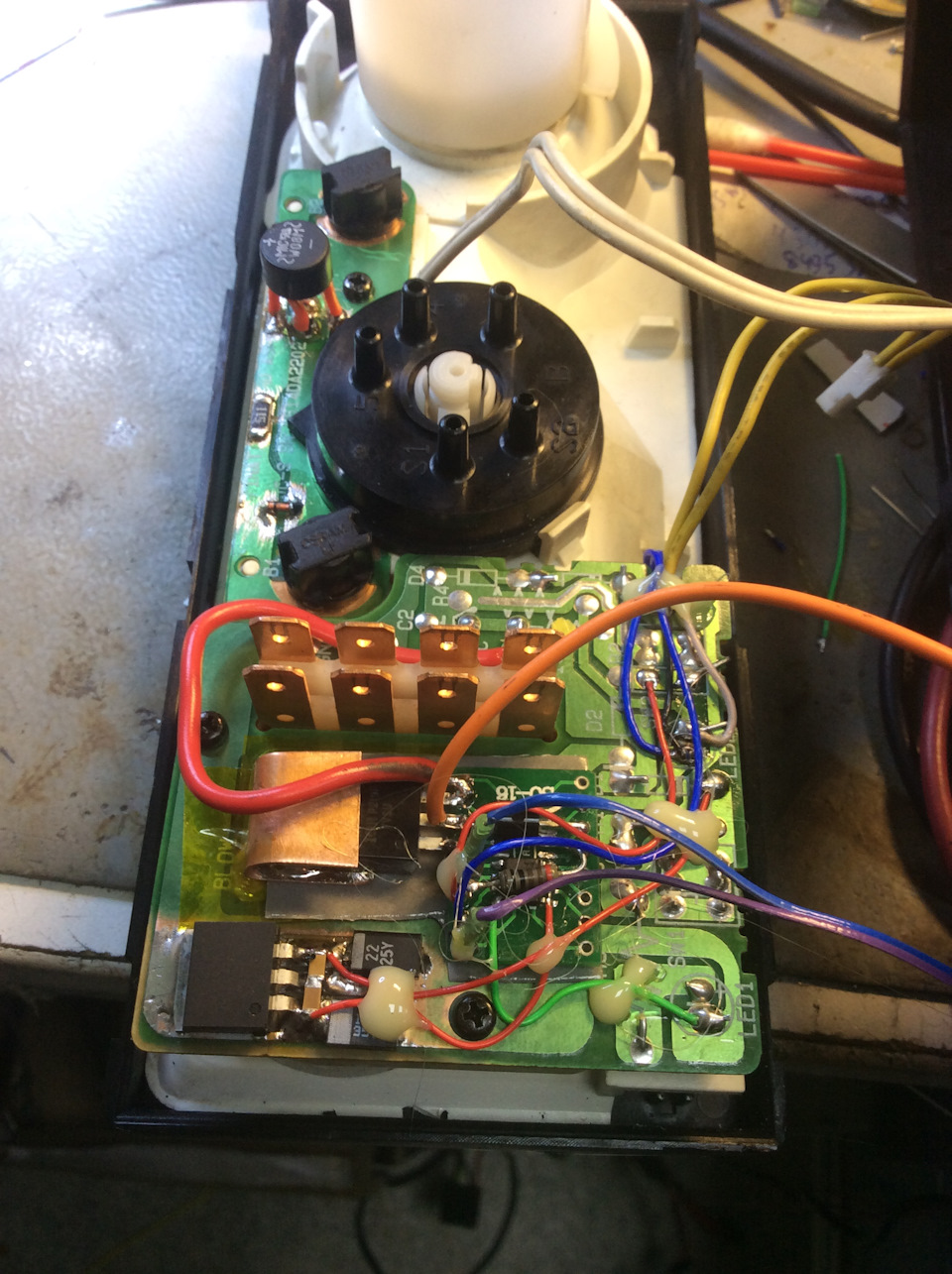

Для питания микроконтроллера вырезал на минусовом полигоне участок и на нем разместил стабилизатор на 5В LM2940-5.0, обвешав его керамикой, ну уж что было то и поставил.
Дополнил «умную кнопку» выходным каскадом из маломощного n-p-n транзистора 2SC945, скомуниженного из помойки и P-Канального мощного мосфета IRF4905 (55V 52A 0.02 Ом), который и будет включать помпу.
Никакие радиаторы для IRF4905 не нужны, но я поставил медный лепесток на всякий случай.
Daewoo Nexia Марина › Бортжурнал › Ремонт блока управления печкой (много фото)
Всем привет.
Выкладываю первую запись в БЖ, поэтому прошу строго не судить, критика приветствуется 🙂
Итак, была такая проблема — включаешь печку например на обдув стекла, едешь себе спокойно, после торможения печка переключается на лицо и сколько её не переключай, будет дуть только в лицо. (Странно, не правда ли?)
Начитавшись БЖ других пользователей драйва, было решено проверить как у меня обстоят дела с резинкой, которая находится как раз таки под «крутилкой» переключения режимов.
Снимаем переднюю панель
Отцепляем тросик заслонки
Достаем сам блок при помощи плоской отвертки
Включаем музыку)))
Отцепляем сначала контакты включения печки, так как это самые короткие провода, чтобы было легче отцеплять остальное
Отключаем вакуумные шланги (прицепляются защелками сверху и снизу, пальцами отгибаем сначала одну сторону, достаем часть резинки, потом другую сторону)
Теперь отключаем контакты подсветки и достаем тросик
Отцепляем желтый проводок, затем снимаем блок (не знаю как называется 🙂 )
Убираем из зацепа белый провод, иначе не снимется передняя панель блока управления печкой (далее — БУП)
Отщелкиваем защелки сверху и снизу (по 4 штуки) и снимаем переднюю панель БУП
БУП разобран, видим такую картину:
Откручиваем маленький болтик, который держит черную круглую пластмассовую фигню, снимаем её, и плату
Отверткой аккуратно снимаем круглую пластмасску, на которой находится та самая резинка, которая у многих слетает с места, её приклеивают, но у меня она была установлена как надо
До этого попробовал понажимать на этот круг, оказалось что у меня он ходит не очень легко и застревает, почистил штырёк от пыли и грязи, смазал, смазку взял с регулятора троса заслонки (до этого эту самую смазку наносил я, были излишки)
На всякий случай ещё смазал сам круг внутри
Собираем, несколько раз нажимаем, чтобы размазать смазку
Собираем всё в обратном порядке (фотки есть, но в БЖ разрешает выложить только 20 🙁 )
Итог — круг с резинкой теперь ходит легко и поднимается до конца, нигде не застревает, попробовал завести машину, включить печку на стекло, нажать на тормоз до упора, и печка не переключилась (хотя может я зря грешил на педаль тормоза). Поезжу — сообщу о результатах.
И, напоследок, фото машины во дворе, после дождя))
Комментируем, спрашиваем, критикуем, советуем и т.п. 🙂
