Как поменять передние тормозные колодки на матизе

Daewoo Matiz › Бортжурнал › Замена тормозных колодок Daewoo Matiz

Всем привет.
Совсем «никакие» тормоза стали, решил сделать профилактику суппорта, заодно заменить колодки на более подходящие.
Решил последовать рекомендациям Мира Матизов.
Были приобретены колодки Dextrim DX7-FD803 и смазка для суппортов МС-1600 от ВМПАвто.
Снимаем колесо, я начал с левого, откручиваем пробку бачка тормозной жидкости.

Обращаем свой взор к смотровому окну суппорта

Берем плоскую отвертку и вставляем её между тормозным поршнем и колодкой и начинаем вдавливать поршень в цилиндр

Лишнюю жидкость из бачка можно откачать спринцовкой

Далее ослабляем верхний болт скобы суппорта

А нижний болт полностью откручиваем

Теперь подвижную часть суппорта поднимаем и крепим проволокой за пружину амортизатора

Достаем старые колодки, у меня это пришлось сделать с усилием, при помощи отвертки и молотка, теперь понимаю почему торможение было отвратительным, торцы колодок закисли в направляющих.

Попутно измеряем толщину диска штанген-циркулем, минимальная остаточная толщина 9,8 мм, в моем случае
11,5 мм

Далее необходимо очистить от грязи и ржавчины посадочные места колодок

Эти пластины необходимо снять и очистить

Для очистки пластин подойдет кордщетка

Вот что у меня получилось

Посадочные места под скобами очищаем плоской отверткой

Готовим новые колодки

Снимаем противоскрипные пластины и наносим тонким слоем смазку МС-1600

Также наносим смазку на торцы колодок для лучшего скольжения по направляющим пластинам

Колодки должны вставляться легко рукой, а не забиваться при помощи молотка. Если вставляются с трудом, значит недостаточно очищены посадочные места.
Колодки установлены на место

Далее необходимо смазать направляющие пальцы суппорта, фото не делал, собрать суппорт в обратной последовательности. Тоже самое делаем с правым суппортом и остается прокачать тормоза.
После данных манипуляций тормоза на «отлично».
Спасибо Миру Матизов за видео по замене колодок и профилактике суппорта, все получилось.

Источник

Меняем задние и передние тормозные колодки на Daewoo Matiz самостоятельно

Не лучшее состояние дорог вынуждает водителя постоянно проводить резкое торможение, после чего снова набирать скорость. Помимо повышенного уровня потребления топлива, это может привести к слишком быстрому выходу из строя некоторых узлов, в частности тормозных колодок, как на передних, так и на задних колёсах. Поэтому необходимо регулярно проводить проверку данного элемента на факт износа, чтобы в дальнейшем можно было вовремя заменить колодки, прежде чем они полностью выйдут из строя.

Замена передних тормозных колодок

Нужно помнить, что замена колодок на матизе проводится тогда, когда толщина одной колодки вместе с накладкой достигла отметки в 8 мм. Тут необходимо учитывать и тот факт, что одна колодка уже непригодна, менять нужно будет все колодки в комплекте. Если даже одна из четырёх колодок не будет заменена, то это приведёт к неравномерному тормозному усилию, что способно занести автомобиль во время движения. Это, чаще всего, касается ситуаций экстренного торможения.

Разница между новыми и старыми колодками

Итак, замена передних тормозных колодок на дэу матиз начинается с правого колеса, хотя, в случае с левым колесом ситуация будет аналогичной. Таким образом, нужно демонтировать колесо, предварительно подняв автомобиль на подъёмник или же установив на прочные опоры, которые не дадут ему возможности сдвинуться в процессе обслуживания. Также важно провести контроль уровня тормозной жидкости. Если он находится возле максимальной отметки, то необходимо будет немного данной жидкости отобрать оттуда посредством шприца или же резиновой груши. Это важно, так как в момент утопления поршня в цилиндр, уровень тормозной жидкости в бачке будет поднят, и она может попросту вытечь из-под крышки.

Добираемся до тормозной системы

Далее берём в руки накидной ключ четырнадцатого размера, что поможет нам отвернуть крепёжный болт на нижней части суппорта к направляющему пальцу. Благодаря этому, мы сможем немного поднять суппорт, проворачивая его по радиусу верхнего направляющего пальца.

Теперь можно вынимать наружную и внутреннюю части колодки из соответствующих направляющих. Для этого оттягиваем от пазов направляющей специальные держатели колодок пружинного типа. К тому же, не лишним будет очистить детали тормозной системы от грязи, ржавчины и других посторонних явлений, перед тем как начать процесс монтажа новых колодок. Особое внимание нужно уделить местам, где происходит контакт тормозных колодок в суппорте и направляющих элементов самих колодок. Для очистки лучше всего применять чистые тряпки или нейтральные химические средства. Однако, запрещено использовать для этих целей дизельное горючее или бензин. Новые колодки устанавливаются в обратной последовательности уже проделанным действиям. Теперь наш дэу матиз передние тормозные колодки которого мы установили, готов к эксплуатации.

Важные замечания

Так как новые колодки, как правило, имеют несколько большую толщину, нежели старые, то, прежде чем их установить, нужно посредством раздвижных пассатижей немного утопить поршень вглубь цилиндра. Если такого инструмента под рукой у вас не оказалось, то можно прибегнуть к альтернативному методу. Речь идёт о том, чтобы установить внутреннюю колодку на своё место (даже будет лучше, если вы установите на данное место старую колодку) и закрепить суппорт при помощи болта на направляющем пальце. После этого необходимо будет вставить отвёртку с достаточно широким плоским наконечником в место между тормозным диском и самим суппортом. Таким образом, можно будет сдвинуть суппорт, что приведёт к утоплению поршня в цилиндре. Кроме того, важно помнить, чтобы во время установки суппорта в стартовую позицию, выступ прямоугольной формы на нём был сопоставлен с одной из пары лысок, которые находятся на краю направляющего пальца. Это необходимо сделать для того, чтобы направляющий палец не мог двигаться вокруг своей оси во время закручивания болта, которым он крепится к суппорту.

Как только тормозные колодки будут заменены, нужно будет пару раз надавить на педаль, чтобы колодки были полностью подведены к дискам. Далее нужно будет снова проконтролировать количество тормозной жидкости. И, если это необходимо, то долить данную жидкость до установленного уровня.

Важным замечанием станет то, что процесс эксплуатации автомобиля предусматривает образование неровностей на тормозном диске. Поэтому, прежде чем новые тормозные колодки притрутся, площадь соприкосновения должна быть немного меньше, что, увеличивает тормозной путь. Таким образом, первые 100 километров движения после ремонтных работ, должны сопровождаться плавной ездой без резких торможений и нагрузок. После этого, эксплуатация автомобиля может проходить в стандартном режиме.

Замена задних тормозных колодок

Если задние тормозные колодки уже нуждаются в замене, то для этого необходимо будет проделать аналогичные подготовительные работы. Это касается установки автомобиля на прочные опоры или же поднятие его на подъёмнике. К слову, менять задние тормозные колодки необходимо в случае, когда толщина их накладок достигает критической отметки в 1 миллиметр. Как мы уже говорили, даже при достижении отметки в 1 миллиметр лишь одной из накладок, необходимо провести полную замену всех четырёх колодок. Если проигнорировать это, то процесс торможения может сделать машину неустойчивой на дороге. Также, не нужно забывать о количестве тормозной жидкости, которое, как мы уже говорили, должен быть немного меньше максимального. Для обеих колёс процесс выполнения работ будет аналогичным. Так что, описывать как осуществляется замена задних тормозных колодок дэу матиз для каждого колеса не стоит.

Снимаем заднее колесо и добираемся до тормозного барабана

Первое, что нужно сделать, это снять тормозной барабан. Проверьте его состояние, и, если диаметр внутренней поверхности, которая является рабочей, достиг отметки в 182 миллиметра, то это значит, что нужно заменить. Как только тормозной барабан будет демонтирован, запрещено жать на педаль, дабы не допустить разъединения поршня и цилиндра.

Теперь можно заняться и очисткой всех доступных элементов системы. Как мы уже говорили, для этого запрещается применять бензин или солярку, чтобы не ухудшить эксплуатационные характеристики.

Посредством пассатижей или же прямой отвёртки немного поддеваем верхнюю пружину стяжного типа тормозных колодок, что позволит полностью её снять. Также, берём ту же отвёртку и отсоединяем верхнюю часть пружины от места крепления к рычагу регулятора зазора. После этого снимаем её. Кроме того, нужно будет снять и серьгу, а также вышеназванный рычаг регулятора зазора. Чтобы отсоединить нижнюю часть пружины стяжного типа от задней колодки, нужно будет воспользоваться отвёрткой, поддев ею соответствующую часть пружины. Благодаря этому можно будет снять и эту пружину.

Чтобы немного уменьшить длину распорной планки, необходимо завернуть храповик на стержне по резьбе до упора и отвести тормозные колодки в сторону от колёсного цилиндра. Таким образом, можно будет снять всю распорную планку целиком.

При помощи плоскогубцев или пассатижей крутим опорную чашку до то того момента, пока она не совместится с соответствующим пазом в чашке с хвостовиком опорной стойки. Тут необходимо помнить о том, что стойка должна надёжно удерживаться с тыльной части тормозного щита. После этого, можно будет снять чашку с пружиной, а также вытащить из опорную стойку из соответствующего отверстия на тормозном щите.

Далее, можно снять переднюю тормозную колодку. По схожему принципу демонтируем чашку, опорную стойку, а также пружину. Также, можно будет отсоединить трос ручного тормоза в виде его наконечника от разжимного рычага, что позволит нам снять заднюю тормозную колодку в комплекте с рычагом.

Прежде, чем заменить колодки, нужно будет снова уменьшить распорную планку, просто завернув храповик до своего предела. Установка колодок проводится в обратной последовательности и не сопровождается дополнительными трудностями. Тормозной барабан ставится на место, после чего проводится сборка его сопутствующих элементов в том же порядке, который был указан при разборке. Таким образом, замена задних тормозных колодок на матизе выполнена успешно.

Важные замечания

Аналогично установке передних колодок, после завершения работ, нужно пару раз нажать на тормозную педаль, что установит поршни цилиндров в их правильное положение для работы. Во время данного действия, в тормозном механизме могут слышаться небольшие щелчки, что предполагает работу механизма, который автоматически регулирует зазоры между барабаном и колодками. Последовательно жать на педаль нужно до того момента, пока щелчков уже не станет слышно. Это значит, что процесс регулировки закончен и автомобиль готов к эксплуатации.

По завершению работ также нужно проверить, чтобы при полностью опущенном стояночном тормозе вращения тормозного барабана проводились без лишних рывков, а также с минимальным физическим усилием. Также необходимо будет снова провести визуальный контроль количество тормозной жидкости, после чего долить её до нужно уровня, а также провести регулировку стояночного тормоза, если такая необходимость возникает. Вот и всё, замена задних тормозных колодок на Дэу Матиз проведена!

Видео о замене тормозных колодок на DAEWOO Matiz

Источник

Daewoo Matiz Кузнечик › Бортжурнал › Замена передних тормозных колодок

Наконец решил поменять передние тормозные колодки. Погуглил эту тему и сделал всё так как рекомендовано, о чем сейчас и раскажу.

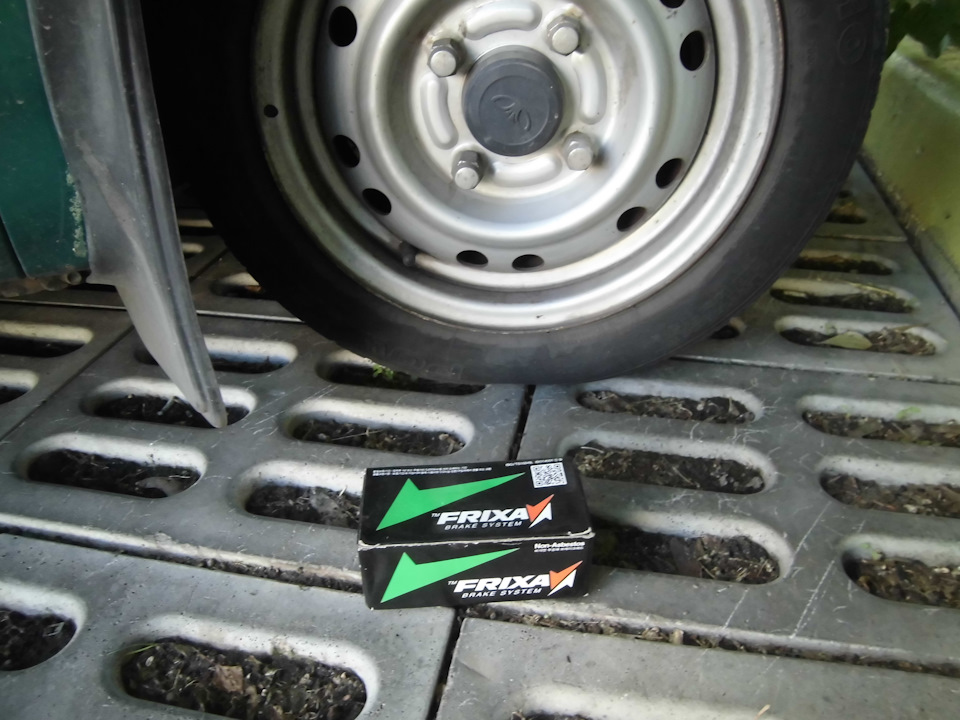

Сначала естественно прикупил колодки марки HANKOOK FRIXA FPD09 которые мне порекомендовал VladikOlegovich. Купил через zzap.ru обошлись они мне в 610 рублей

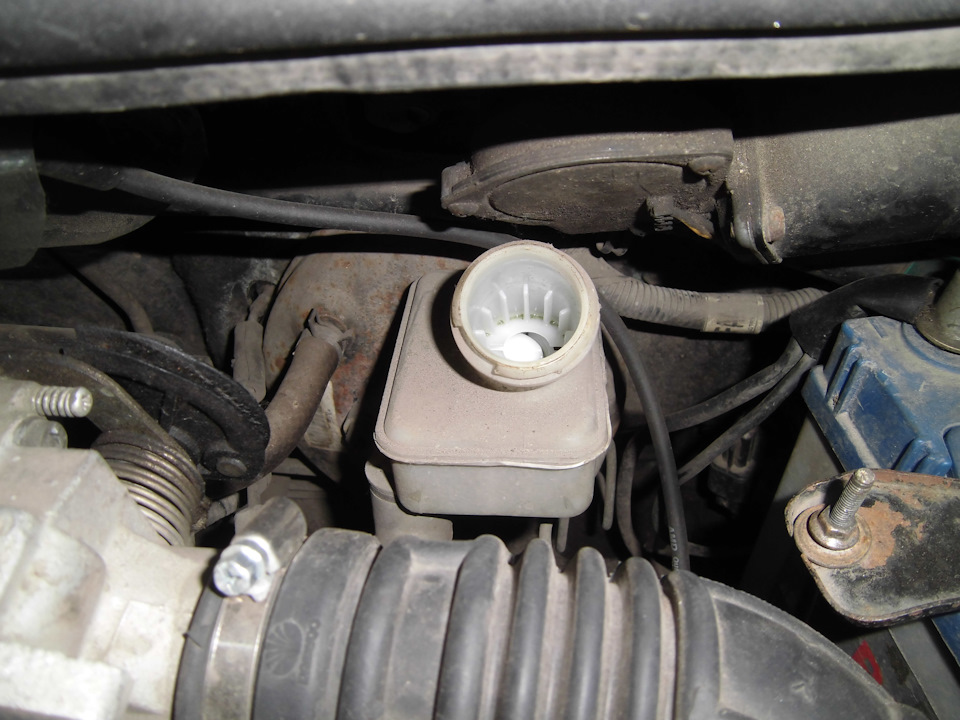

Затем открутил крышку бачка с тормозной жидкостью под копотом и заодно проверил уровень тормозухи- всё норм!

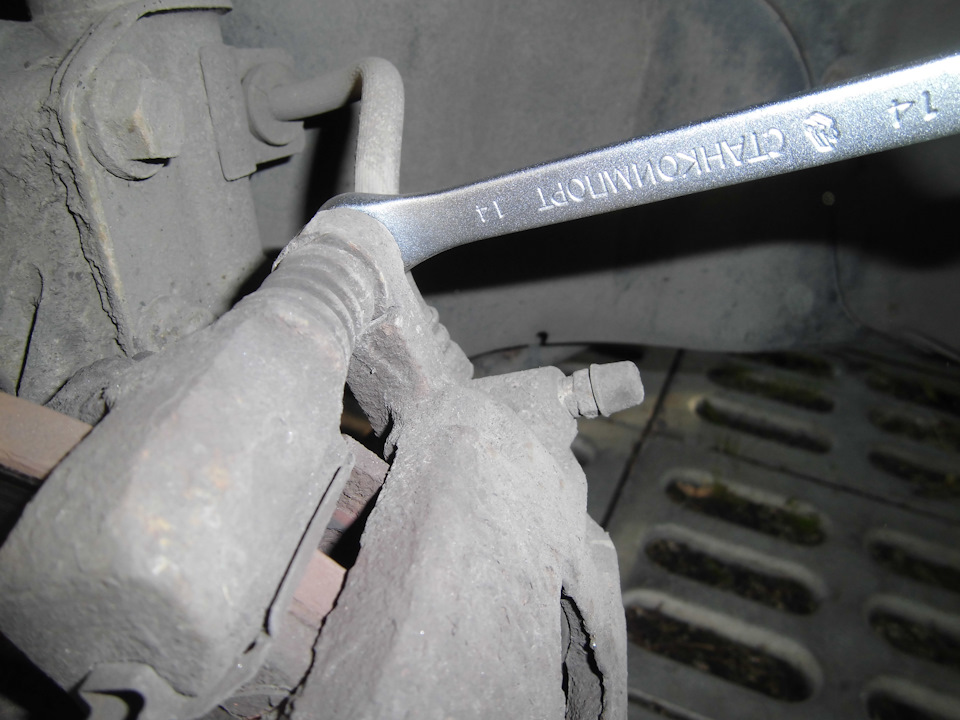

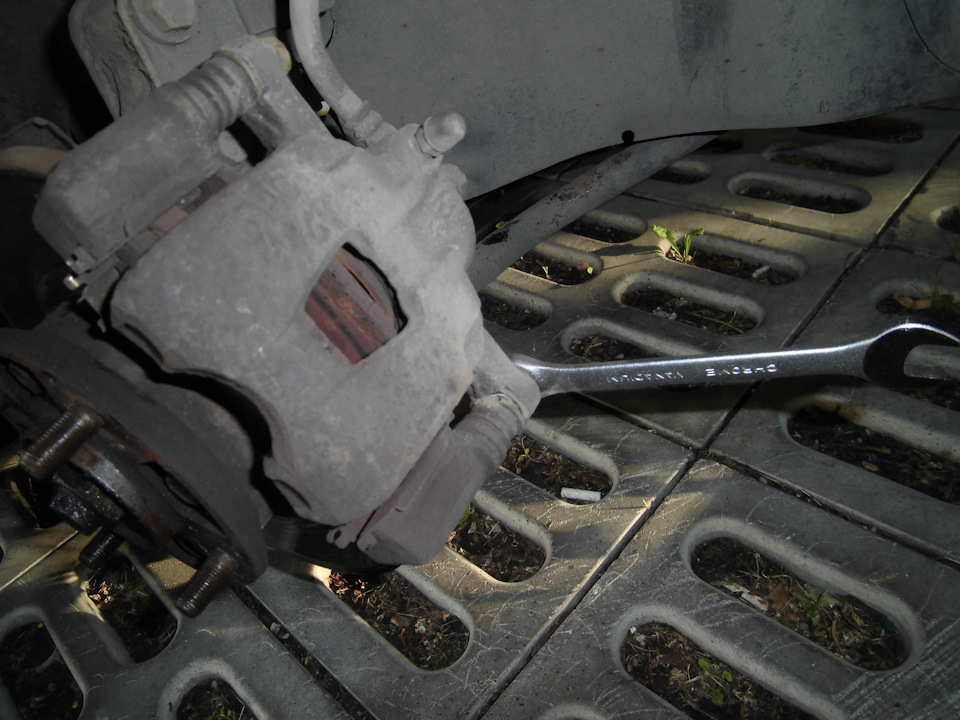

Снял переднее колесо и повернул максмально в сторону для удобства. Затем чуть открутил ключом на 14 верхний болт, который держит кожух с тормозным цилиндром.

Далее открутил нижний болт на кожухе.

Далее берём отвертку и вставляем её между старой тормозной колодкой и толкателем тормозного цилиндра. Далее с помощью отвертки утапливаем тормозной цилиндр максимально. У меня пошло очень легко. Откинул кожух с тормозным цилиндром вверх.
А вот со снятием второй колодки пришлось повозиться так как из направляющих она никак не холела выходить и их пришлось смазать литолом.

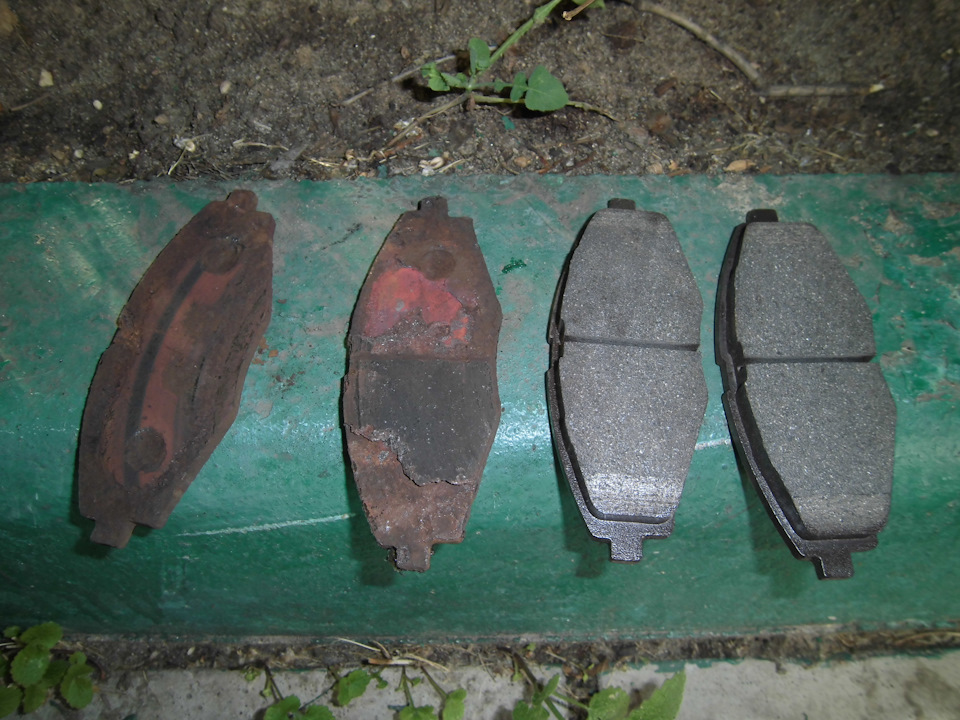

Вид старых колодок удручающий- одна совсем до металла сточилась, а на второй тонкий слой материала.

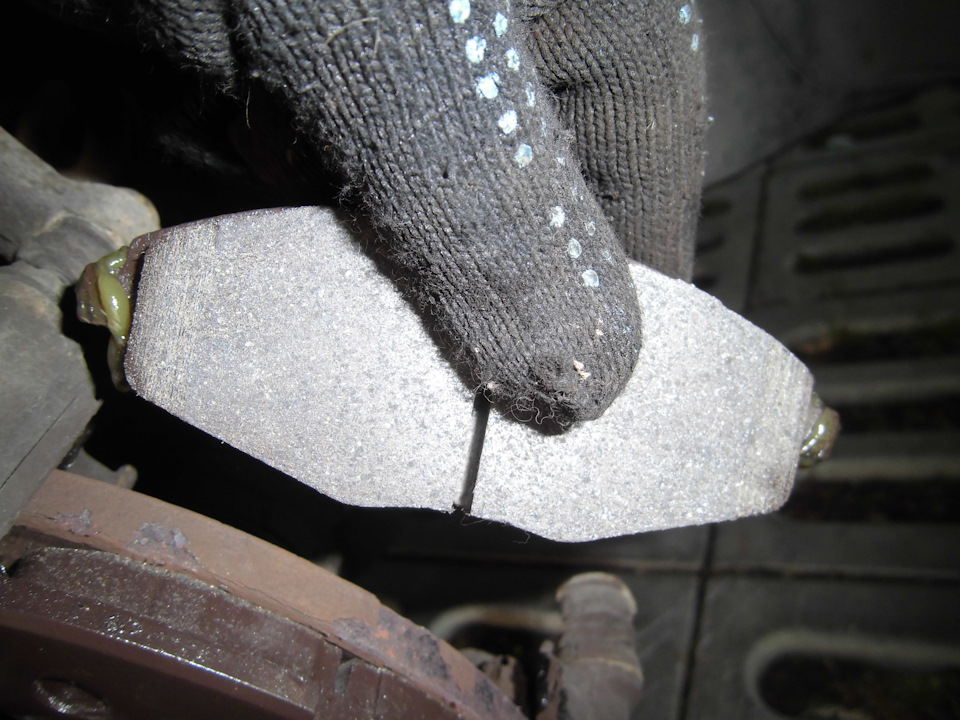

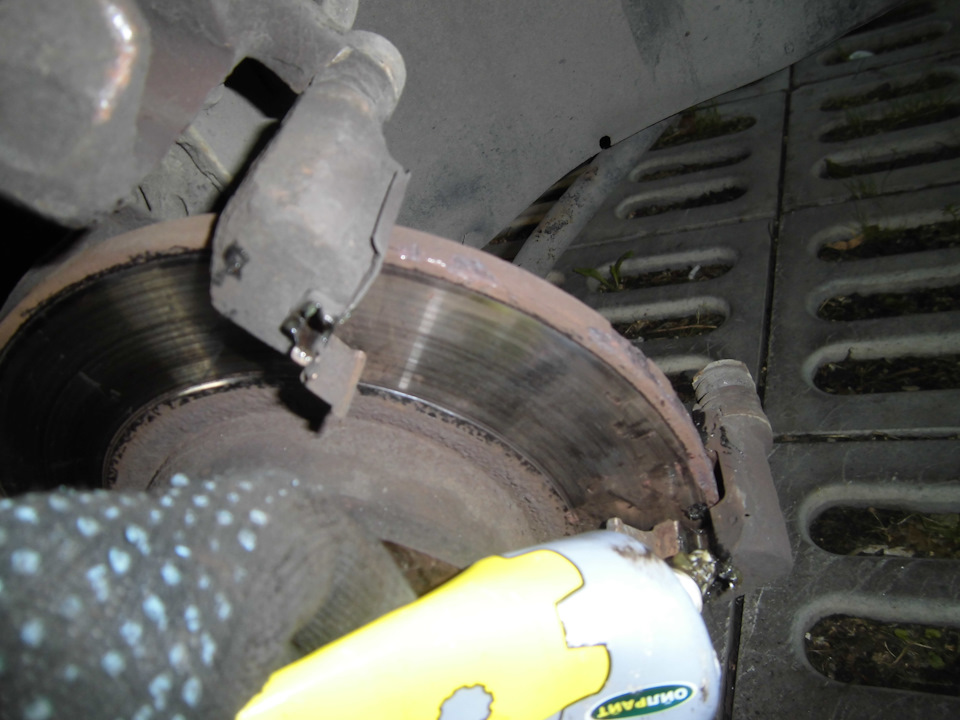

Далее чтобы колодки хорошо вставить освободил канавки от пыли, смазал канавки

и направляющие на колодках литолом.

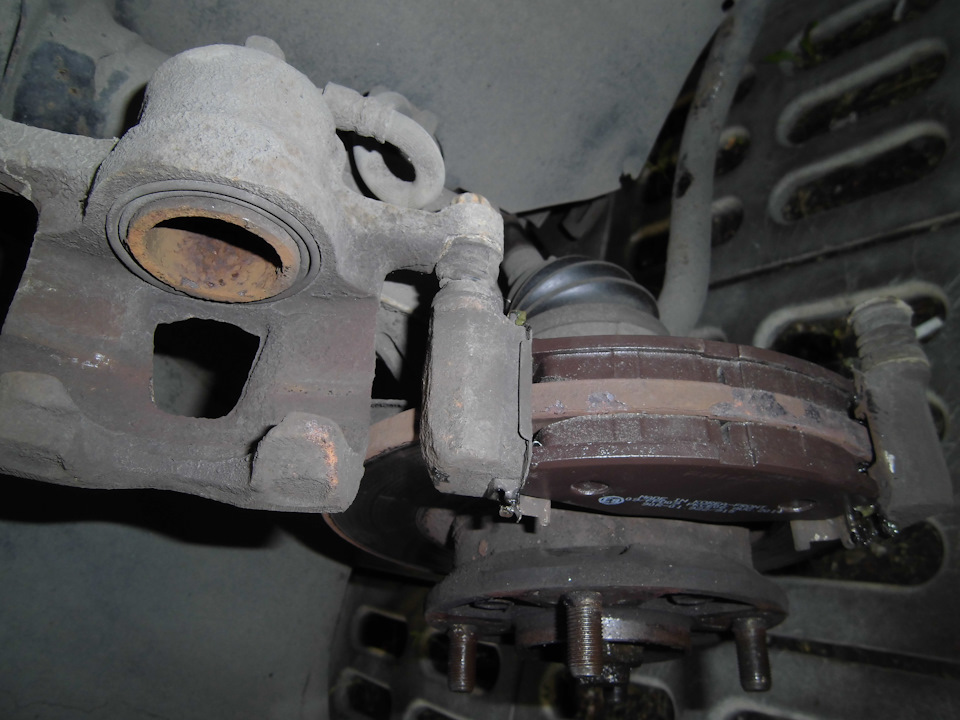

Поставил обе колодки на место

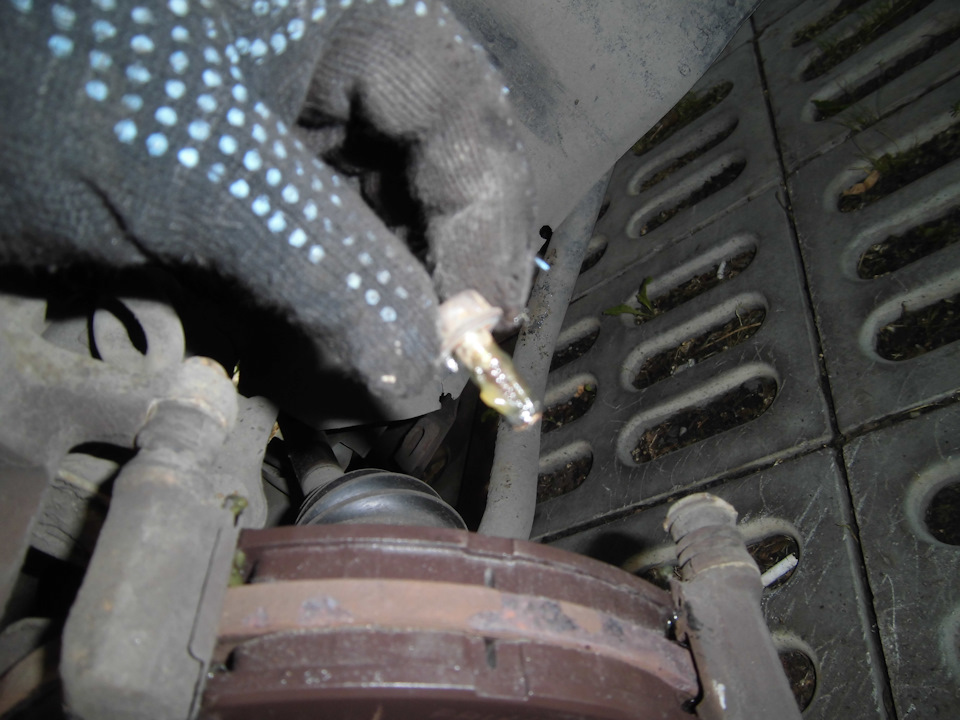

Опустил кожух с тормозным цилиндром. Перед закручиванием смазал нижний болт литолом

Ту же процедуру повторил с другим передним колесом. В конце не забыл закрыть крышку бачка с тормозной жидкостью. Как будут тормозить покажет время, но качество колодок на внешний вид мне понравилось. Может кому пригодится данная запись. Всем удачи на дорогах!

Источник

Замена передних колодок Дэу Матиз

Уберечь владельца Дэу Матиз от поломок тормозной системы поможет профилактическая диагностика. Проверка тормозных колодок на наличие неисправностей рекомендуется во время каждого техобслуживания.

Видео

Видеоматериал расскажет и покажет, как сменить тормозные колодки на автомобиле

Процесс замены

В первую очередь необходимо рассмотреть причины замены колодок на Дэу Матиз. У всех транспортных средств они одинаковые.

Для снятия негодных деталей и установки новых используются: раздвижные пассатижи, ключ для гаек колес, а также ключи на «10» и «18». У специалиста процесс занимает около 40 минут. Что же касается начинающего механика или обычного автомобилиста, то замена может слегка затянуться.

Обязательной перед снятием колодок является проверка полноты бака с тормозной жидкостью. Ее необходимость легко объясняется тем, что завершение установки новой детали приведет к поднятию уровню жидкости в бачке главного тормозного цилиндра. Позаботиться об уменьшении ее количества позволит обычный шприц, который наверняка найдется в аптечке (альтернативой может послужить медицинская груша). Он легко проникнет в нужную емкость и откачает лишнюю часть.

Пошаговая инструкция по замене колодок на Дэу Авео позволит ускорить процесс и узнать обо всех нюансах, касающихся передних тормозных механизмов:

Отпускаем болты крепления колеса, поднимаем автомобиль на домкрате, и снимаем колесо полностью. Открыв капот, большим шприцом, спринцовкой или обычной резиновой клизмой, немного выбираем тормозной жидкости из бачка, чтобы при установке новых колодок она не пролилась под капот.

Разводим колодки в стороны, орудуя большой шлицевой (плоской) отверткой как рычагом.

Откручиваем болт нижней направляющей суппорта, и подняв его вверх, закрепляем в таком положении проволокой, веревкой, крючком и т.п.

Снимаем старые тормозные колодки, выведя их из направляющих.

Снимаем направляющие пластины, поддев их отверткой.

Выбор колодок

При наличии оригинального каталожного номера всегда можно подобрать аналоги, которые подойдут по деньгам. Любая деталь, которая является аналогом оригинала, как правило, дешевле него. Исключения составляют тюнингованные запасные части, которые обычно, в два раза дороже. К выбору тормозных колодок стоит отнестись со всей серьёзностью, поскольку именно от этого будет зависеть безопасность движения и торможения. 96288629 — оригинальный каталожный номер тормозных колодок для Дэу Матиз. Средняя стоимость составляет — 1500 рублей.

Колодки тормозные передние.

Аналоги

Кроме оригинальных деталей, стоит обратить внимание и на аналоги, которые представлены на автомобильном рынке. Так, многие из них не уступают по качеству:

Причины замены колодок:

Вывод

Сменить передние тормозные колодки на Дэу Матиз — просто, поскольку дисковая конструкция проста и не требует углублённых технических знаний. К выбору колодок стоит отнестись серьёзно, поскольку это безопасность не только водителя и пассажиров, но и окружающих.

Источник

Замена передних тормозных колодок (для применения на моделе Daewoo Matiz M150)

#тормозные_колодки #передние_тормоза #Daewoo_Matiz #Дэу_Матиз

Передние тормозные колодки

Внимание:
— Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону).
— При работе тормозных колодок образует тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

Примечание:
Ниже описана замена тормозных колодок с правой стороны. Замена с левой стороны выполняется аналогичным образом.

1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

2. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

3. Отворачиваем колесные гайки и снимаем переднее колесо.

5. Ключом на 14 отворачиваем верхний и нижний болты крепления тормозного суппорта. Затем извлекаем эти болты.

Верхний болт крепления

Нижний болт крепления

6. Далее слегка перемещаем поршень колесного цилиндра внутрь цилиндра. Для этого вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание:
При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

7. Снимаем тормозной суппорт и подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

Внимание:
— Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости.
— При снятых тормозных колодках или тормозном суппорте, не нажимайте на педаль тормоза, иначе поршень может полностью выйти из колесного цилиндра.

8. Поддеваем отверткой и затем снимаем наружную и внутреннюю тормозные колодки. Удаляем старые тормозные колодки в отходы.

9. Поддеваем отверткой и извлекаем пружинные пластины тормозных колодок из скобы-держателя.

10. Щеткой по металлу и наждачной бумагой тщательно очищаем от пыли, грязи и ржавчины пружинные пластины колодок, а также посадочные места пружинных пластин на скобе-держателе тормозного суппорта.

11. Наносим специальную высокотемпературную смазку для тормозов на скобу тормозного суппорта в те места, где будут контактировать пластины тормозных колодок со скобой-держателем.

12. Устанавливаем предварительно очищенные пружинные пластины тормозных колодок на скобу-держатель тормозного суппорта.

Примечание:
Все пружинные пластины тормозных колодок должны устанавливаться в надлежащих местах с соблюдением правильной ориентации.

13. Извлекаем направляющие пальцы из скобы-держателя.

14. Удаляем старую смазку, проверяем пыльники (при необходимости заменяем на новые), наносим новую высокотемпературную смазку для тормозов и устанавливаем на место направляющие пальцы в скобу-держатель.

Примечание:
Быть внимательным, чтобы не нанести слишком много смазки, в противном случае избыток смазки может выдавиться и попасть на внутреннюю поверхность тормозных колодок и диска, что приведет к ухудшению эффективности торможения.

15. Наносим специальную высокотемпературную смазку для тормозов на новые тормозные колодки в те места, где они будут контактировать с тормозным суппортом, скобой и пластинами.

16. Затем устанавливаем тормозные колодки на скобу-держатель.

Внимание:
На поверхности тормозных колодок и тормозного диска не должно быть следов смазки и масла.

17. Щеткой по металлу или напильником очищаем от грязи и ржавчины посадочные места тормозных колодок в тормозном суппорте (делаем это осторожно, чтобы не повредить пыльник цилиндра).

18. При помощи приспособления для утапливания поршней или любого другого инструмента полностью вдавливаем поршень в тормозной суппорт.

Примечание:
— При отсутствии специального приспособления вдавить поршень можно при помощи рукоятки молотка или столярной струбцины (в таком случае утапливаем поршень через старую тормозную колодку).
— При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

19. Устанавливаем тормозной суппорт на скобу-держатель.

Примечание:
При установке суппорта следим за тем, чтобы тормозной шланг не был перекручен.

20. Очищаем и затем наносим на резьбу болтов крепления тормозного суппорта резьбовой фиксатор (например, Loctite 243). Это позволит в будущем избежать приржавления болтов.

21. Вставляем и вкручиваем болты крепления тормозного суппорта.

22. Затем ключом на 14 окончательно затягиваем болты крепления тормозного суппорта с моментом затяжки в 26 Н·м.

23. Аналогично меняем тормозные колодки с другой стороны.

24. Устанавливаем колесо и опускаем автомобиль на землю.

25. Несколько раз сильно нажимаем на педаль тормоза для того, чтобы тормозные колодки заняли свое рабочее положение.

26. Проверяем и при необходимости восстановляем уровень тормозной жидкости в расширительном бачке. Закручиваем крышку бачка.

27. Выполняем пробную поездку и совершаем несколько торможений, чтобы удалить любые посторонние частицы с рабочих поверхностей и обеспечить приработку тормозных колодок.
