Как поменять подшипник на ниве передний мост

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…

Снимаем со шпилек шайбы.

…снимаем крышку левого подшипника коробки дифференциала.

Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…

Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста…

…головкой «на 10» отворачиваем восемь болтов ее крепления.

…и уплотнительную прокладку.

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. тут)

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. тут)

Отсоединяем крепление верхней и нижней шаровых опор от рычагов (см. тут и тут)

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага к поворотному кулаку.

Для разъединения ступицы и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

Поддеваем отверткой сальник…

Вынимаем внутреннее кольцо наружного подшипника с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Бородком выбиваем наружное кольцо наружного подшипника…

Аналогично выбиваем наружное кольцо внутреннего подшипника.
Сборку производим в обратной последовательности.

Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки.
Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака.

Соединив тормозной диск со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

Вставив хвостовик наружного шарнира привода в шлицы ступицы.

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках (см. тут)

Видео

Источник

Лада 2104 DCCLXXII › Бортжурнал › Профилактика редуктора с заменой втулки, подшипника и сальника хвостовика

Движение с разбитыми крестовинами кардана на скоростях не проходит без последствий. Редуктор заднего моста на классике и Ниве устроен таким образом что при движении автомобиля вперед — хвостовик как бы выкручивается из зацепления главной пары. Ведущая шестерня главной пары (она же хвостовик) вращается на двух подшипниках: переднем и заднем. Расстояние между которыми упруго фиксируется преднатяжением создаваемым распорной втулкой при затяжки гайки хвостовика. Вибрация кардана переданная на редуктор заднего моста постепенно откручивает гайку хвостовика. В хвостовике появляется радиальный люфт — особенно на переднем подшипнике, т.к. при движении вперед хвостовик выкручивается из сочленения главной пары и освобождается для люфта передний подшипник. Радиальный люфт колбасит не зафиксированную распорную втулку и маслотражательную шайбу выгрызая осколки металлов, которые попадают в конический подшипник. После нарезания «узоров» осколками на роликах и обойме подшипника начинается шум, которые продолжается даже после затяжения гайки хвостовика или замены распорной втулки. В теории, в таких случаях требуется ремонт редуктора заднего моста. Ремонт с полной разборкой, дефектовкой и сборкой. Последний этап не выполняет в миллионном городе ни кто за разумные деньги. Все просто меняют редуктор на новый и ездят дальше.

Замена переднего подшипника хвостовика.
Я решил пойти другим путем. Без разборки редуктора заменить передний конический подшипник хвостовика.
Рассчитал расстояние между хвостовиком и обоймой переднего подшипника, которое составило ровно 13 мм. В это расстояние необходимо подобрать съемник, лапка-фиксатор которого сможет протиснутся. На СТО долго искали, но нашли съёмник с подходящим размером ширины лапки — 13 мм. Только съемник был внешним, но лапки удалось перекрутить на внутренний съем. С этим инструментом и приступили к работе.

Расцепили фланцы. Скрутили гайку, вынули подшипник, втулку и шайбу.

Теперь дело за малым — вытащить внешнюю обойму переднего подшипника хвостовика.

В течении продолжительного времени пытались втиснуть 2 лапки съемника. Кое-как изловчишись удалось, прям в притык.

Далее механика съемника спокойно вытянула внешнюю обойму.

Для замены был выбран подшипник Вологодского производства коропорации EPK — 6-7705АЕШЗ

С помощью обоймы из мягкого металла и молотка запресовали новую внешнюю обойма подшипника.

Износ переднего подшипника.
Отмыл и протер снятый подшипник. Внимательно осмотрел. Подшипник стоял точно такой-же какой приобрел для замены.

Как и ожидалось попадание стружки не прошло бесследно.

Источник

Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Срочное восстановление переднего моста

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.

Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

Последовательность для извлечения моста следующая:
0) сливаем масло из РПМ;
1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;
2) извлекаем полуоси из кулаков;
3) откручиваем ШРУСа от моста;
4) откручиваем мост от ДВС;
5) отмечаем зубилом, как был прикручен кардан к мосту;
6) домкратим мост;
7) откручивам передний кардан от моста;
8) с помощью напарника вытаскиваем мост.

На следующий день начался поиск нужных запчастей:
Картер РПМ — 2121-2302015 — 1 шт. — 3 020 р.
Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.
Шпильки М12х1,25х30 — 2 шт. — 80 р.
Шпильки М6х12 — 8 шт. — 24 р.
Шпильки М8х20 — 3 шт. — 15 р.
Шпильки М8х25 — 3 шт. — 18 р.
Сапун — 2101-1700020 — 1 шт. — 60 р.
Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.
Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.
Подшипник — 2101-2402025 — 1 шт. — 397 р.
Подшипник — 2101-2403036 — 2 шт. — 840 р.
Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.
Болк крепления фланца — 2101-2201107 — 4 шт. — 20 р.
Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Источник

Лада 4×4 3D в оригинале › Бортжурнал › Ремонт переднего редуктора Нива

Всем привет.
Передний редуктор был в масле., текли прокладки и сальники полуосей, а также выявлен люфт подшипника хвостовика. Снял редуктор, таже процедура очистки от грязи и масла с помощью кенгуру 1000

Можно приступать к разборке. Куплены новый сальники полуосей 100р, хвостовика 70р, к-т прокладок 50р

Люфт подшипников присутствует. Под замены попали 2 конусных подшипника вала 400р. В дифференциале хорошие. Также не забываем про новую распорную втулку 120р, ибо она одноразовая.

Достал в аренду спец. инструмент для регулировки редуктора. По мануалу все зазоры выставил. Собираем.

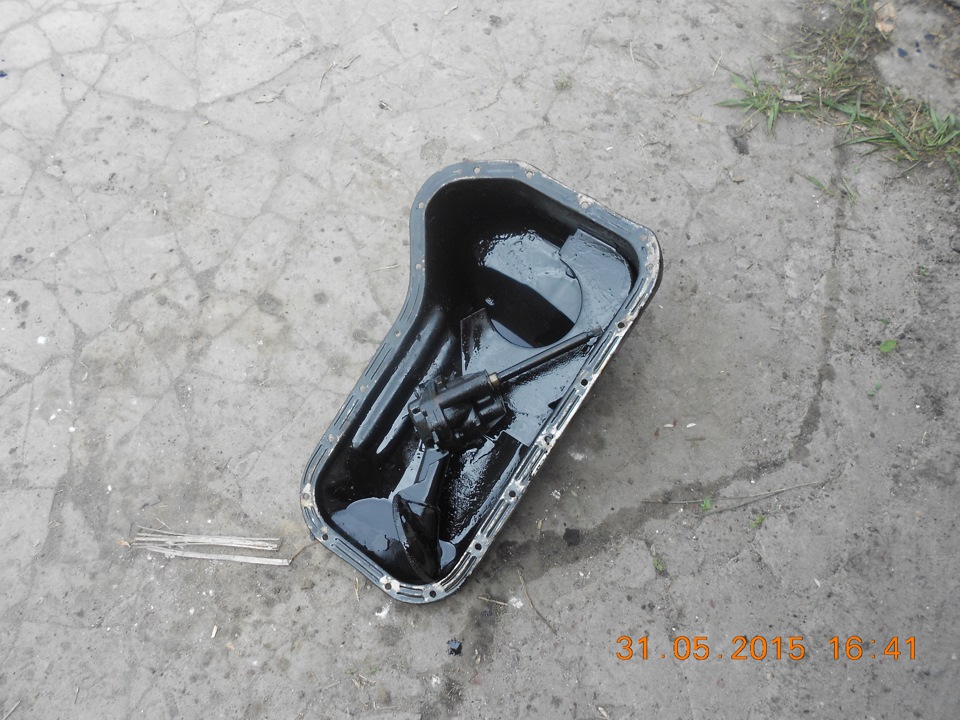

Тк редуктор снят, решил заменить прокладку поддона 150р. Снимать поддон на ниве, это ))) еще то удовольствие))). Матюки были и много).

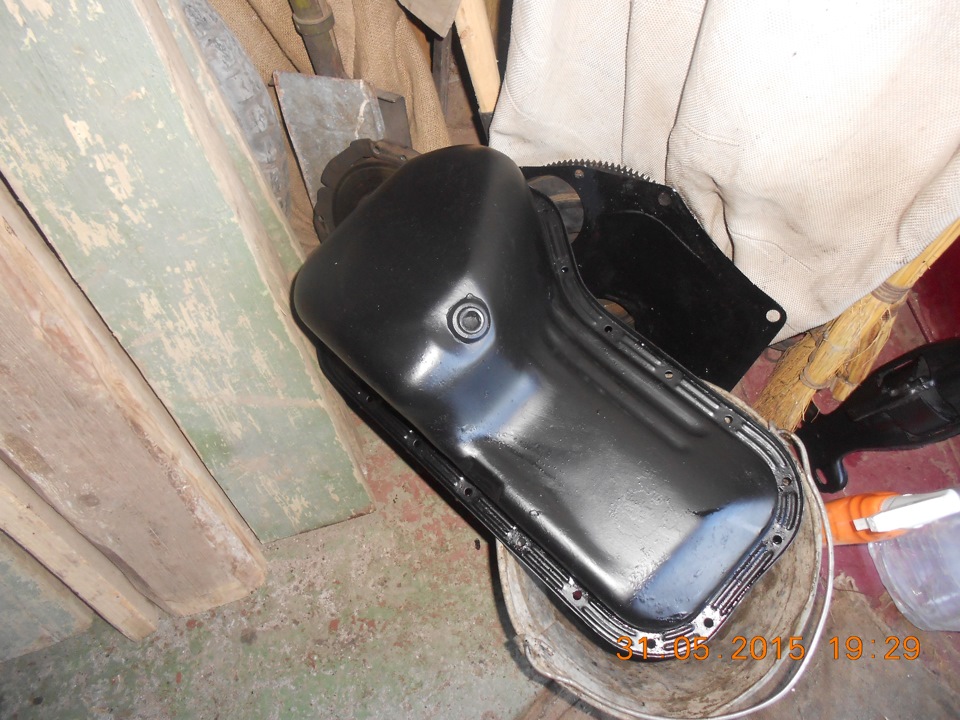

Отмыл, очистил от ржи, покрасил.

Ставим на авто в обратной последовательности

Жду когда приедут новые подшипники на полуоси, для сборки. Об этом в других записях.

Лада 4×4 3D 1983, 73 л. с. — своими руками

Машины в продаже

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2007

Лада 4×4 2121 Нива, 2021

Комментарии 12

Я правильно всё понел? Что даже если снят передний редуктор то прокладку поддона всеравно не удобно менять?

Ну тогда нужно вынимать мотор меньше гемороя получится

Не нужно
Откручиваешь левую опору двигателя, вставляешь туда деревянный брус и вынимаешь поддон

Да я понимаю, но есть подозрение что и сальник задний подтекает. Так что выходит проще мотор вытащить.

У меня потеет весь поддон и где сцепление.
Прикинь мучался вынимал поддон, поменял и опять потеет, еще и две кпп снимать для замены сальника коленвала.

Перед заменой сальника определяю преднатяг опытным путем. Можно безменом, цепляя за отверстие фланца. Это только, если гайка правильно затянута. Втулку ставлю обязательно новую. Старую снимаю телескопическим магнитом. Затягиваю постепенно. По мере сжатия втулки, качаю ведущую шестерню вдоль оси, дотягиваю до исчезновения люфта. И ещё не много до прежнего преднатяга подшипников. Без замены втулки, гайка ослабнет обязательно, исчезнет преднатяг подшипников. Редуктор будет работать не правильно.

Молодец! Целый редуктор перебрать! Я тут стремаюсь сальник хвостовика поменять в РПМ, а тут полностью переборка))) Не подскажешь как после замены сальника правильно затянуть гайку хвостовика, Боюсь не дотянуть или перетянуть. Или без спец инструмента туда лучше не лезть?

Прив
Гайка затягивается с определенным моментом. А потом преднатяг подшипников проверяется. По хорошему нужны динамометриеские ключи. Мастер которые редукторы делает 20 лет, сказал можно и на глаз делать, но у него опыт…
Так что качественно без инструмента врядли получится…
А если там втулка прослабла(, то разбирать по хорошему надо и менять.

А если пометить гайку, а потом также затянуть по метке?

Это все на «глаз» получится. Тк там при затяжке деформируется пружинная втулка. Возможно при повторной затяжке нужный момент преднатяга и не получишь.

Источник
