Снятие приводов передних колес Ваз-21213, Ваз-21214

Снятие приводов передних колес

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на смотровой канаве или подъемнике.

Операции показываем на примере правого привода – его демонтаж более трудоемок.
Сливаем масло из редуктора переднего моста.
Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку.
Отсоединяем нижнее крепление амортизатора от опорной чашки пружины нижнего рычага.
Отсоединяем нижнюю шаровую опору от нижнего рычага передней подвески.

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира из ступицы.

Накидным ключом «на 19» отворачиваем болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата…

Головкой «на 13» отворачиваем три гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира к картеру редуктора.

Отводим кронштейн крепления переднего моста…

…и поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего шарнира за приливы.

Выводим корпус внутреннего шарнира из редуктора…

…и снимаем правый привод в сборе.

Соединение крышки подшипника и картера редуктора уплотнено прокладкой.

Прокладка – несимметричная, поэтому она устанавливается на шпильки картера редуктора только в одном положении.

Левый привод снимаем аналогично, за исключением того, что три гайки …

…крепят только крышку подшипника.

Устанавливаем привод в обратной последовательности.

Источник

Как снять приводы передних колес ваз 2121 нива 2131

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности. Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги. В зависимости от степени износа будет варьироваться интенсивность звуков и других проявлений.
Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Устройство ШРУСа ВАЗ 2121

Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.

Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.

Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.

Строение

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену.

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

На каждом приводе колеса расположено по два механизма, которые имеют практически одно строение, только немного отличаются формой и размерами. Как правило, левый и правый ШРУСы взаимозаменяемые на большинстве моделей авто. Если вы сомневаетесь – лучше подъехать в автосервис и спросить, можно ли для правого привода на такую-то модель ВАЗА купить левые шарниры для установки на правый привод, ну, или наоборот.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

Как снять привод

Несвоевременная замена шарнира приведет к печальным последствиям: в худшем случае возможно заклинивание привода, что на большой скорости чревато созданием аварийной ситуации. Поэтому целесообразнее вовремя заменить узел. Как правильно поменять ШРУС на Ниве? Лучше всего снять все в сборе, для этого понадобится:

Внутренний ШРУС
Установите автомобиль на смотровую яму, а если есть возможность, на подъемник. В первом случае понадобится домкрат. Но сначала нужно снять отверткой колпачок гайки ступицы и ослабить ее, затем снять колесо и выкрутить полностью.

Дальнейшие действия по замене гранаты на Ниве:

Ниже смотрите, как снять ШРУС на Ниве 21213 – видео.

ШРУСы на Chevrolet Niva: какие бывают?

Предназначение ШРУС на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:

Осуществить передачу вращения колесу одним ШРУСом на Нива Шевроле невозможно, поэтому их в приводе всегда пара. Более сильную нагрузку испытывает тот, который находится у коробки передач. Отличить его легко — он имеет большие по сравнению с наружным шарниром габариты. Наружный узел передаёт вращение на колесо. На его размеры также влияет ограниченность пространства в районе ведущего колеса.

Как заменить гранату

Когда внутренняя граната у вас в руках, соберите шарики подшипника, если они выпали, и положите в емкость с керосином. Снимите с вала стопорное кольцо, которое держит обойму и сепаратор. Возьмите выколотку, и, стуча по ней молотком, сбейте шарнир, ударяя по торцу обоймы. Снимите стопорное и упорное кольцо. Все снятые детали очистите щеткой по металлу и промойте в керосине.

Разборка шарнира

ВАЗ-21213 (Нива). Привод передних колес

ОБЩИЕ СВЕДЕНИЯПривод переднего колеса1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – кольцо крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы;

На передние колеса крутящий момент передается от переднего моста через правый и левый привода, каждый из которых состоит из вала 4 и двух шарниров равных угловых скоростей. Шарниры монтируются на концах вала 4. Наружный шарнир соединяется со ступицей переднего колеса. Он жесткого типа с угловой степенью свободы. Внутренний шарнир универсального типа, с угловой и осевой степенью свободы. Он соединяется с полуосевой шестерней переднего моста. Наружный шарнир состоит из корпуса 13, обоймы 11, сепаратора 8 с шариками 10, стопорного 12 и упорного 7 колец. Обойма 11 соединяется с корпусом 13 через шарики, которые заходят в пазы обоймы, выполненные по радиусу, и в пазы корпуса. Обойма насажена на шлицы вала 4 до упора в кольцо 7 и фиксируется стопорным кольцом 12. Это кольцо в сжатом состоянии свободно проходит через шлицевое отверстие обоймы 11, что позволяет соединять и разъединять шарнир и вал 4. От грязи и влаги шарнир защищен чехлом 6, который в свою очередь от механических повреждений защищается кожухом 5. На валу 4 и на корпусе шарнира защитный чехол удерживается стяжными хомутами 9. Внутренний шарнир по своей конструкции отличается от наружного тем, что имеет прямые пазы. Осевое перемещение деталей шарнира в корпусе ограничивается проволочным фиксатором 2. Детали внутреннего шарнира и отдельные партии наружного шарнира по размерам сортируются на несколько групп сборки, поэтому при ремонте не допускается замена какой-либо одной детали шарнира. Он должен заменяться в сборе. Отдельно могут заменяться защитные кожухи 5 и чехлы 6, хомуты 9, кольцо 3 и фиксатор 2.

ВАЗ-21213 (Нива). Снятие и установка привода

ОБЩИЕ СВЕДЕНИЯСнятиеПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите автомобиль на подъемник или смотровую канаву. 2. Затяните стояночный тормоз. 3. Вывесите переднюю часть автомобиля и установите ее на подставки. 4. Отсоедините амортизатор от ниж-него рычага подвески. 5. Сжав пружину подвески, отсоедините от нижнего рычага шаровой шарнир. 6. Снимите колпак ступицы колеса и отверните гайку подшипников ступицы колеса, а затем гайки крепления крышки подшипника корпуса внутреннего шарнира. 7. Отверните болт крепления правого кронштейна подвески переднего моста. 8. Извлеките из ступицы колеса и из переднего моста наружный и внутренний шарниры.
УстановкаПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка привода передних колес проводится в последовательности, обратной снятию. 2. При затяжке гаек подшипников ступиц передних колес отрегулируйте зазор в подшипниках, как указано в подразделе 4.1.3.

ВАЗ-21213 (Нива). Разборка и сборка привода

ОБЩИЕ СВЕДЕНИЯДетали наружного шарнира привода передних колес

13. Наклоните обойму и сепаратор таким образом, чтобы один шарик возможно полнее вышел из паза корпуса шарнира. Отверткой, изготовленной из мягкого металла, выдавите шарик из сепаратора. 14. Затем поверните все детали так, чтобы рядом расположенный шарик занял такое же положение, и выньте его из сепаратора. Используя указанные приемы, выньте остальные шарики. 15. Последовательность удаления шариков из сепаратора может быть и другая – через один шарик. 16. Допускается несильное постукивание по сепаратору или обойме предметом, изготовленным из мягкого материала. Чрезмерное усилие при повороте сепаратора недопустимо, так как возможна блокировка шариков, что затруднит дальнейшую разборку.

19. Промойте все детали и продуйте сжатым воздухом. СборкаПОРЯДОК ВЫПОЛНЕНИЯ
1. Сборка наружного шарнира проводится в последовательности, обратной разборке. 2. Перед сборкой все детали смажьте смазкой ШРУС-4. 3. При установке сепаратора в сборе с обоймой в корпус шарнира обеспечьте совпадение меток, нанесенных перед разборкой, обойму поставьте кольцевой проточкой (под упорное кольцо) в сторону вала. 4. При установке шариков в сепаратор обойму наклоните приблизительно на угол в два раза больший, чем сепаратор. 5. Заполните шарнир смазкой ШРУС-4 в количестве 60 см3. 6. Прежде чем ударять по валу (4) для его соединения с внутренней обоймой (11), необходимо установить новое стопорное кольцо (12) строго по центру, а затем резко ударить вниз по концу вала (см. рис. Привод переднего колеса). Стопорное кольцо сожмется и проскользнет через шлицевое отверстие обоймы. 7. При запрессовке кольца сальника корпуса шарнира пользуйтесь оправкой 67.7853.9533. 8. После сборки возможно блокирование обоймы при качании вала, когда шарик не вращается. Это не является признаком некачественной сборки, так как такого блокирования не будет при вращении шарнира во время работы. 9. Используя указанные выше приемы, разберите полностью внутренний шарнир. При этом обойму надо вынуть в сторону большого диаметра сепаратора. 10. Сборку внутреннего шарнира проводите в обратной последовательности. При этом необходимо совместить метки, нанесенные перед разборкой. 11. Удлиненная конусная часть сепаратора должна быть направлена в сторону вала 4. При сборке заполните шарнир смазкой ШРУС-4 в количестве 150 см3. 12. При установке защитных чехлов шарниров используйте оправку 67.7853.9537. 13. Если отсутствуют стуки и вибрации, защитные чехлы находятся в хорошем состоянии, то разборка привода передних колес не рекомендуется.

Как поставить на место

Обратная сборка начинается со смазки вала и установки пыльников на свои штатные места. Далее, водворяются обратно стопорные кольца – делать это лучше в тисках. Следующий момент – установка шарнира на вал: нащупайте шлицы и опускайте его до соприкосновения с кольцом, расположенным снаружи. Теперь через деревянную прокладку ударьте по ШРУСу молоком, чтобы он встал на место. Пошевелите деталь в разные стороны, чтобы убедиться в ее надежной фиксации. Осталось поставить пыльники с хомутами.

Установка узла производится в порядке, обратном снятию. При этом рекомендуется использовать не штатные, а винтовые хомуты. Ступичную гайку нужно устанавливать новую. На заключительном этапе не забудьте с ее помощью отрегулировать зазор в подшипниках.

Рекомендации

Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.

Видео 1

Видео 2

Отличительной особенностью автомобилей Нива, как обычной ВАЗ 2121, так и Шевроле, является наличие ШРУСов приводов переднего моста. По сути, конструкция похожа довольно сильно на любой переднеприводный ВАЗ.

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г. их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.

ШРУС от АвтоВАЗа

Неисправности

Существует три основных признака проблем в работе узла:

Основные симптомы неисправности ШРУСов на Ниве

Первый признак – появление во время движения характерного хруста со стороны одного, реже обоих колес. Неприятный звук появляется при повороте и в момент набора скорости. Особенно отчетливо хруст слышно при резком старте. И еще один симптом – рывки при разгоне. Поняв, что замена ШРУСа на Ниве нужна в самое ближайшее время, необходимо определить, что именно вышло из строя.

Сделать это можно двумя способами:

Надо отметить: хруст в шарнирах говорит о том, что замена внутреннего ШРУСа Нивы 2121 или наружного неизбежна. Шарнир еще можно спасти, если вовремя это заметить.

К первичным признакам относится:

Замена ШРУСа на ВАЗ 2114 и других ВАЗах с передним приводом

Как уже было сказано, все шарниры для ВАЗов имеют одно устройство и практически ничем не отличаются. Замена данной детали будет производиться по одной и той же схеме.

Она включает в себя демонтаж и установку новой. Далее будет предоставлена подробная инструкция по замене внутреннего и внешнего ШРУСа.

После этого привод нужно зажать в тисках, чтоб можно было освободить от него шарнир. Далее выполняем следующие действия:

Вот видео с заменой внешнего и внутреннего ШРУСа на ВАЗ 2110:

А это видео по замене ШРУСа на НИВЕ:

Из данных видео можно сделать вывод, что процедуры практически ничем не отличаются.

Если говорить о других моделях переднеприводных авто, даже от зарубежных производителей, то замена данной детали будет выглядеть практически без изменений, за исключением незначительных нюансов при разборке.

В данной ситуации самое сложное – это демонтировать привод вместе с шарнирами, чтоб произвести последующую замену наружного ШРУСа или внутреннего, в зависимости от состояния обеих деталей.

Если нужна только замена пыльника, то эту операцию нужно будет проделывать все равно, так как снять ненужный, а затем произвести установку нового пыльника, невозможно не снимая ШРУСа с привода.

Если менять старый ШРУС на новый, необходимо позаботиться о наличии в нем смазки. Во внешнем шарнире должно быть не менее 40 см3 смазки «ШРУС», а во внутреннем – не менее 80 см3. Как правило, новые механизмы имеются в продаже без смазки. Потому нужно тщательно смазать все детали, затем хорошо набить все полости смазкой, и только после этого – монтировать на место.

Новый или промытый шарнир со свежей смазкой монтируется в обратном порядке с использованием все тех же инструментов и приспособлений.

К примеру, замена подшипника ШРУСа на Чери Тиго не будет отличаться порядком действий от того же процесса, выполняемого на НИВЕ.

Все эти действия можно произвести, не имея большого опыта в ремонте автомобилей. Главное – следовать инструкции и любить свой автомобиль.

Приступаем к работам.

Перед началом работ обязательно нужно установить Ниву на ручник, а под задние колеса вставить противооткаты.

1. Ослабьте гайки колес, поставьте авто на домкрат и снимите колесо.

2. Установите надежный упор под нижний рычаг. Опустите домкрат и рычаг сожмется.

3. Вытащите болты крепления нижней шаровой опоры в количестве трех штук и открутите гайки.

4. Сбейте хромированный колпак ступицы через деревянный брусок и открутите гайку. Следите, чтобы ступица не вращалась, для этого можно установить под шпильку колеса какой-либо упор. Идеально подойдет молоток.

5. Достаньте конусную шайбу.

6. Возьмитесь за нижнюю часть тормозного диска и тяните его на себя, после чего отводите в сторону. Одновременно с этим следует извлекать ось гранаты.

ШРУС Нивы освобожден. Вам нужно положить его на нижнюю чашку в любое удобное для вас место.

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена

у нивы переднего левого
шруса
наружного и
внутреннего
.

Замена внутреннего правого и левого шруса нива 2121 часть-1

Видео на тему Сделай Сам CV16013 Граната (ШРУС

Далее ваша задача заключается в том, чтобы повернуть ШРУС и найти удобное положение для того, чтобы захватить выступы хомута плоскогубцами. Захватив хомут, следует хорошо сжать его, отогнуть зацеп и демонтировать. Оставьте метки на валу авто, а также на корпусе гранаты. Это делается для того, чтобы в последствии, при обратной установки детали на место, вы собрали все именно так, как оно было до ремонта. Когда пыльник будет освобожден, отодвиньте его от гранаты.

Теперь вам нужно достать стопорное кольцо проволочного типа на корпусе ШРУСа. Его можно нащупать пальцем и, поддев отверткой у разрыва кольца, достать его.

Замена гранат (шруса) ВАЗ 21214, поэтапно

Поскольку передняя подвеска и ведущий мост Нивы 2121 сконструированы аналогично переднеприводным моделям, поломки ШРУСов избежать невозможно. Конечный ресурс обозначается:

READ Горит Аккумулятор На Панели Приборов Калина

Как правило, стихия долго выдерживает ЧП. Однако в этом случае никто не может гарантировать, когда граната или подшипник развалится. Суммарный ресурс часто равен общему пробегу автомобиля за весь период использования, но чаще всего он составляет 120-130 тысяч км.

Источник

Как снять приводы передних колес ваз 2121 нива 2131

Рекомендации по замене

Для начала необходимо приобрести новую деталь надлежащего качества

При этом важно не перепутать ШРУС для Нивы с аналогичным от ВАЗ 2114 или другой модели «десятого» семейства. Узлы, подходящие к ВАЗ 21213, имеют 24 шлица и обозначаются такими каталожными номерами:

Изделия продаются в сборе с пыльниками, отдельно нужно приобрести новые хомуты. Для выполнения замены придется уделить достаточное количество времени, поскольку трансмиссия Нивы сложнее и дольше разбирается, чем у ВАЗ 2110. Там понадобится откручивать 2 шаровых опоры вместо одной и выпрессовывать шаровой палец рулевой тяги.

Перед установкой на автомобиль необходимо снять с новых изделий эластичные чехлы и проверить наличие смазки. При необходимости добавить нужное количество, а чехлы поставить обратно и надежно затянуть хомутами. После установки новых ШРУСов и сборки автомобиля рекомендуется выехать и проверить его в движении на поворотах, убедившись, что все посторонние звуки исчезли.

Причины быстрого износа шарниров

Главные враги любых шарнирных механизмов — пыль и грязь, играющие роль абразива и ускоряющие износ гранаты. Стоит владельцу автомобиля прозевать повреждение эластичного чехла и какое-то время ездить без его замены, как внутрь попадет та самая грязь, которая рано или поздно сделает свое дело, даже если вы поменяете пыльник.

Существуют и другие причины, ведущие к неисправности и замене элементов:

Исключением является ситуация, когда попался заводской брак, но это случается довольно редко.

Как Заменить Шрус На Ниве

Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена у нивы переднего левого шруса наружного и внутреннего.

Замена гранаты

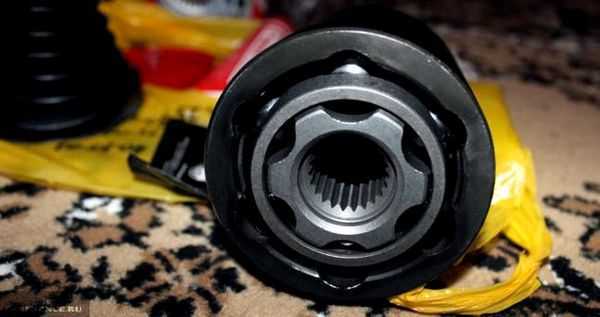

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60км\ч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Симптомы неполадок

Если во время эксплуатации автомобиля Нива появились следующие признаки неисправности, то необходимо провести дополнительную диагностику:

Помните, что после появления подобных шумов с одной стороны или с обеих сразу затягивать с ремонтом нельзя. Иначе неисправный ШРУС может наделать много бед прямо на ходу. Чтобы убедиться в поломке гранаты, можно ее проверить 2 способами:

Если при этом обнаружилось, что поврежден пыльник либо из него вытекает вода, то ШРУС в этом месте наверняка пришел в негодность.

Строение

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену. Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца

Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

Как снять приводы передних колес Ваз 2121 Нива 2131

Приводы передних колес на автомобиле Ваз 2121 и Нива 2131 снимают для их замены в случае выхода из строя. Как правило причиной может быть либо деформация, повреждение шарниров равных угловых скоростей (ШРУС) или повреждение резиновых пыльников

При эксплуатации автомобиля особое внимание следует обращать внимание на состояние пыльников, если они повреждены, то через прорыв, в смазку может попасть грязь, которая в свою очередь перемешиваясь с ней, начинает работать по принципу наждачной бумаги и как следствие увеличиваются допустимые зазоры, появляется стук, скрежет при повороте, вплоть до полного ее вылета

Основной признак, указывающий на неисправность привода, за исключения повреждения пыльников, заключается в появление характерного скрежета и стука сначала при полном выкручивание руля, затем при более слабом и вплоть до прямолинейного состояния.

Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Вынимаем болт со своего посадочного места. После чего торцовой головкой на тринадцать откручиваем три гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира.

Теперь, когда ничего не мешает, отводим кронштейн в сторону и поддеваем крышку подшипника корпуса небольшой монтажной лопаткой за специальные приливы, выполненные на корпусе.

Аккуратно выводим корпус внутреннего шарнира из редуктора моста и снимаем привод колеса.

Соединение крышки и картера редуктора уплотнено прокладкой

Обратите внимание, что она не симметрична и устанавливается только в одном положение. Снятие и замену левого привода выполняем идентично

На этом ремонтные работы по снятию приводов передних колес на автомобиле Ваз 2121 Нива 2131 завершены. Выполнив необходимый ремонт или замену, установку проводим в обратной последовательности.

Ремонт приводов переднего привода ВАЗ-2121

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес». В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-2121.

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

1. Пассатижами или клещами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.

2. Точно так же снимаем большой хомут.

Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.

3. Сдвигаем защитный пластиковый и резиновый чехол по валу. Очищаем и протираем торцовую часть шарнира от старой смазки.

4. С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы. Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения.

Это в том случае, если нужно будет поставить этот шарнир вновь на вал.

5. Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.

6. Стопорное кольцо обычно продается в комплекте с шарниром. Поддеваем стопорное кольцо тонкой отверткой

7. Снимаем стопорное кольцо

8. Разъединяем защитные чехлы

9. Снимаем резиновый чехол

10. Снимаем пластиковый кожух

11. Если нужно заменить упорное кольцо, то снимаем его щипцами

Устанавливаем шарнир в обратной последовательности.

Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол. Устанавливаем на вал новое стопорное кольцо. Вкладываем в полость шарнира 60 см3 смазки ШРУС-4.

С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты. Перед затяжкой хомутов нужно выпустить избыточный воздух из резинового чехла, поддев отверткой посадочный поясок чехла.

Источник
