Как поменять радиатор охлаждения двигателя на ниве шевроле
Замена радиатора Шевроле Нива
Замена радиатора Шевроле Нива предусмотрена в случае протечки. Об этом обязательно будут свидетельствовать лужи охлаждающей жидкости под машиной и постоянно уменьшающийся ее уровень. По следам подсыхающего и кристаллизующегося вещества, содержащегося в тосоле, можно даже обнаружить место протечки.
Подготовка инструментов
Процедура замена радиатора достаточно трудоемкая, поэтому предварительная подготовка всего необходимого оборудования в значительной степени сократит временные затраты. Придется подготовить:
Замена радиатора Шевроле Нива
После того, как было все приготовлено, следует отсоединить минусовую клемму от аккумулятора, так как в процессе ремонта придется иметь дело с проводкой.
В конце статьи представлено видео по замене радиатора.
Демонтируется декоративная решетка радиатора.
Для улучшения обзорности снизу откручивается защита картера.
С данным шагом обычно бывают проблемы, так как болты склонны к закисанию. Под защитой будет обеспечен доступ к брызговику двигателя. Его тоже придется снимать. После того, как улучшилась обзорность, из смотровой ямы, с помощью переноски необходимо еще раз тщательно осмотреть патрубки, ведущие к радиатору, чтобы убедиться в том, что именно радиатор дает течь.
Перед началом работ по замене радиатора необходимо сначала слить тосол из системы, как это сделать, можно прочитать перейдя по ссылке.
При сливе ОЖ необходимо открыть кран отопителя. Для этого в салоне регулятор температуры переводится в красную зону. Следует снять пробку расширительного бачка и открыть вентиль, расположенный в нижней части радиатора. Система охлаждения Шевроле Нива вмещает в себя 8 литров жидкости, но слить удастся несколько меньше, поэтому сразу стоит определиться с емкостью.
Работы в подкапотном пространстве.
Сначала снимается воздушный фильтр вместе с корпусом.
Далее снимаются патрубки гидроусилителя с радиатора ГУР. Из патрубков будет выливаться немного жидкости, которую желательно собрать в чистую емкость, так как можно будет использовать повторно. Радиатор ГУР снимается после отсоединения патрубков.
Заметим, что данная процедура проводится исключительно для увеличения объема свободного пространства и не является обязательной.
Отсоединяются клеммы, питающие вентиляторы, а также демонтируется звуковой сигнал. Отсоединяется патрубок, который идет с термостата до радиатора.
Снимается верхняя часть диффузора.
Эти работы можно менять в очередности. Радиатор Шевроле Нива вверху крепится на двух кронштейнах. Удобнее снимать сами кронштейны.
Немного отодвинув верхнюю часть радиатора, можно добраться до остальных двух патрубков. Необходимо отыскать 6 гаек, которые крепят вентиляторы к радиатору. Они снимаются не по-отдельности, а целым блоком.
После разъединения радиатора и блока вентиляторов удастся отсоединить последний патрубок, который подходит снизу. Однако нижнюю часть диффузора демонтировать пока не получится. Здесь разные мастера поступают по-своему. Одни снимают бампер, а другие – просто гнут края диффузора по направлению к центру, чтобы извлечь радиатор.
Установка радиатора
В процессе демонтажа радиатора приходится проходить все этапы, которые предусмотрены для его установки. Важно не забыть поменять резиновые ножки (переставить на новый радиатор со старого), так как новый узел им не комплектуется. Во время подсоединения патрубков нужно помнить о возможной необходимость вновь повторять данную процедуру, поэтому хомуты следует располагать так, чтобы они свободно откручивались длинной отверткой.
В случае, если Вы снимали теплообменник гидроуселителя, то воздух в компрессор ГУР не попал, следовательно, удалять его из системы не придется. Тот воздух, который содержится в радиаторе ГУР выйдет через бачок.
Установив радиатор, приступают к обвязке термостата и монтажу корпуса воздушного фильтра. Так как ОЖ была слита, то придется заполнять систему заново. Заполнение производится через расширительный бачок. Так как термостат закрыт, то большой круг будет практически пустым. У жидкости есть возможность в него попасть, но это происходит довольно медленно. Проще прогреть машину до рабочей температуры, а затем долить жидкость до нужного уровня.
Как снять радиатор охлаждения на Шевроле Нива
Замена радиатора на автомобилях требуется достаточно редко. В основном это происходит при разгерметизации системы в результате повреждений. Разберем подробно, как произвести замену неисправной детали на новую, какой набор инструментов потребуется для проведения данного вида работ и чем отличается особенности работы на автомобилях с системой кондиционирования и без нее.
Подготовка.
Для начала необходимо убедиться, что проблема именно в неисправном радиаторе. В некоторых случаях подтеки охлаждающей жидкости могут быть из-за лопнувших патрубков. Если нет видимых повреждений и лишь следы тосола свидетельствуют об утечке, можно попробовать помыть его. Но это не относится к тем случаям, когда присутствуют явные повреждения, в данном случае требуется срочная замена.
Перед началом работ необходимо позаботиться о наличии жидкости WD-40, чтобы открутить заржавевшие болты, так же необходимо иметь емкость объемом не менее 5 литров, чтобы слить отработанную охлаждающую жидкость. Во время работы так же понадобится слить отработанную жидкость из гидроусилителя.
Порядок работы.
Для работ понадобится следующий набор инструментов:
Замена радиатора на Ниве Шевроле.
После того, как необходимое оборудование заготовлено, необходимо отключить аккумулятор, поскольку в процессе ремонта необходимо отключать некоторые электрические компоненты системы.
Для обеспечения доступа, лучше всего снять декоративную решетку с бампера и открутить защиту картера. Иногда открутить ее довольно тяжело, потому что удерживающие ее болты ржавеют. В этом случае можно обработать их спреем WD-40, подождать 10 минут, после чего сделать это будет намного проще. После снятия защиты нужно снять брызговик двигателя, это обеспечит лучшую обзорность из смотровой ямы.
На данном этапе лучше всего еще раз осмотреть патрубки, ведущие к радиатору, поскольку на их нижней части может появится течь, незаметная в обычном состоянии.
После этого сливаем тосол из системы.
Во время этого лучше всего открутить крышку на расширительном бачке и открыть кран отопителя. Для этого переводим регулятор печки в красную зону. В нижней части радиатора открываем специальный вентиль, который позволяет слить большую часть жидкости.
В охлаждающей системе внедорожника Шевроле Нива помешается около 8 литров тосола, но некоторая часть будет оставаться в системе, поэтому при выборе емкости можно обойтись тарой на 5-6 литров.
Снимаем корпус воздушного фильтра, чтобы обеспечить доступ сверху. Под ним находятся патрубки, ведущие к радиатору гидроусилителя. Когда они будут отсоединены, из них может вылиться небольшое количество жидкости. При необходимости ее можно использовать повторно, достаточно лишь слить ее в чистую тару.
После отсоединения патрубков необходимо снять радиатор гидроусилителя руля. Но стоит помнить, что данная процедура не является обязательно. Она лишь призвана увеличить свободное пространство для установки нового радиатора, чтобы не повредить его соты.
Далее откручиваем патрубок, который идет от термостата к радиатору. Отключаем разъемы вентилятора и откручиваем звуковой сигнал.
Радиатор крепиться при помощи кронштейнов в верхней части. Для большего удобства лучше всего снимать сами кронштейны.
Отключаем вентиляторы, они крепятся при помощи 6 гаек к радиатору. Не нужно снимать их по отдельности, лучше демонтировать весь блок полностью. После их отключения нужно снять последний патрубок.
В данном случае каждый мастер поступает по-своему. Одни мастера предпочитают снимать передний бампер, другие просто гнут диффузор по направлению к двигателю, чтобы иметь возможность извлечь радиатор.
Установка.
Для начала необходимо подготовить новый радиатор. Для этого снимаем со старого резиновые ножки и одеваем их на новую деталь, поскольку новые радиаторы ими не комплектуются. Далее производим сборку в обратном порядке. Во время установки лучше всего располагать хомуты так, чтобы доступ к ним был максимально удобным, на случай следующей замены.
При сборе системы гидроусилителя нет необходимости в прокачке жидкости, если внутрь попадет небольшое количество воздуха, он выйдет через время в расширительный бачок. Поэтому после замены необходимо некоторое время следить за уровнем жидкости и при необходимости доливать ее до максимальной отметки.
После сборки системы, необходимо залить новую охлаждающую жидкость. Заполнять нужно через расширительный бак. Важно после заливки завести двигатель, чтобы работала помпа и дождаться, когда двигатель нагреется до рабочей температуры и откроется термостат. В этот момент большой круг будет открыт и потребуется долить тосол в систему до нужного уровня.
Замена радиатора на Ниве Шевроле
Современные автомобили более надежны относительно своих предшественников. Основное оборудование, обслуживающее силовую установку, предельно доработано и впечатляет повышенной надежностью. С другой стороны у каждого механизма и узла имеется определенный срок службы, что заставляет пользователей их менять или ремонтировать.
Принцип действия радиатора
Охладительные системы современных и классических авто работают по одинаковому принципу. Радиаторная установка заполняется антифризом, и помпа прокачивает его по системе. При этом лишнее тепло выводится из блока двигателя и транспортируется к радиатору, где в свою очередь рассеивается.
Когда нужно менять радиатор Шевроле Нива
Замена охладительной системы или ее отдельных узлов обычно требуется по причине ее износа или механического повреждения. Среди самых распространенных жалоб во время обращения на СТО выделяются следующие пункты.
Вышеперечисленные случаи касаются не только главного радиатора, проблемы возникают и у элементов печки, кондиционера.
Замена радиатора Нива Шевроле с кондиционером и без него своими руками
При необходимости замены агрегатов можно обратиться на станцию технического обслуживания или к квалифицированному мастеру за помощью. Другие пользователи предпочитают самостоятельно выполнять все процедуры. Это возможно благодаря тому, что замена патрубка радиатора Шевроле Нива или самого охладителя не требует наличия специализированного инструмента или глубоких познаний механики.
Шевроле Нива замена радиатора отопителя: необходимый инструмент
Для выполнения полной замены устройства потребуется заранее подготовить необходимый инструмент.
После подготовки всего необходимого можно приступать к ремонту автомобиля.
Замена радиатора Нива Шевроле без кондиционера: последовательность действий
Последовательность действий для машин с кондиционером и без него немного отличается. Дальнейшая инструкция актуальна для более распространенной модификации, где используется обычная печка.
Нива Шевроле замена радиатора отопителя с кондиционером
При наличии системы кондиционирования, мастеру потребуется ослабить крепежи конденсатора и сдвинуть его в сторону для освобождения места под выемку радиатора. Также можно открутить и стянуть газовую магистраль. Остальной принцип и последовательность действий не отличается от простой модификации.
Замена радиатора печки Шевроле Нива
Указанная последовательность действий актуальна для моделей автомобиля без системы кондиционирования.
Установка нового устройства производится в обратном порядке с полным соблюдением инструкции и последовательности действий.
Замена радиатора Нива Шевроле цена
Стоимость подобного ремонта автомобиля в разных регионах может значительно отличаться. К примеру, в Москве замена радиатора обойдется не менее 5000-8000 рублей. В тоже время в ростовской области выполнить процедуру можно за 3-4 тысячи руб. При этом у разных специалистов, находящихся в одном городе, стоимость ремонта может также разниться.
Также стоимость замены радиатора Нива Шевроле сильно зависит от комплектации автомобиля и дополнительных факторов по типу обилия ржавчины или грязи под капотом. К примеру, разница между самыми простыми и «навороченными» версиями может достигать 1500 рублей.
Точный ценник может назвать только мастер, выполняющий операцию.
Замена радиатора на Шевроле Нива может быть выполнена водителем самостоятельно. Рядовая процедура ремонта не требует глубоких познаний в механике или автомобилестроения и под силу каждому автолюбителю. Также радует отсутствие надобности специализированных съемников или ключей, которые есть далеко не в каждом гараже.
Chevrolet Niva › Бортжурнал › Замена радиатора охлаждения. Замена ремней и ролика. Замена ОЖ.
Задача стояла вполне конкретная и состояла из следующих пунктов:
-заменить ремни (агрегатов и кондиционера);
-заменить основные патрубки системы охлаждения;
-заменить радиатор охлаждения;
— залить новую охлаждающую жидкость.
Свежий антифриз. Точнее концентрат.

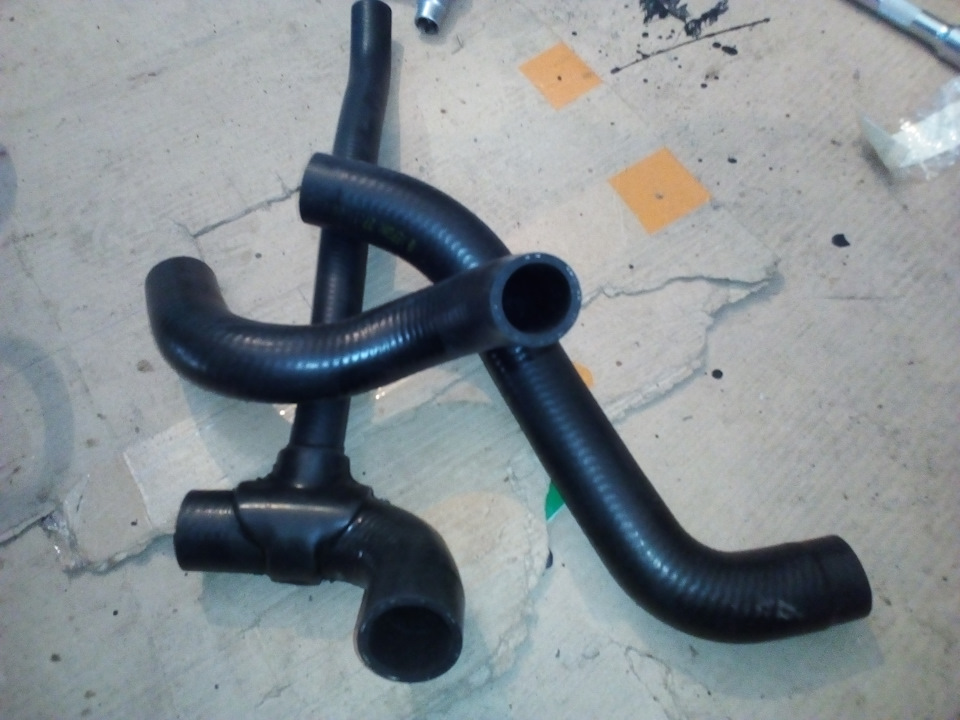

Патрубки взял обычные, Балаковские. Ещё со времён прошлой Нивы собираюсь купить селиконовые, да всё как-то нескладывается.

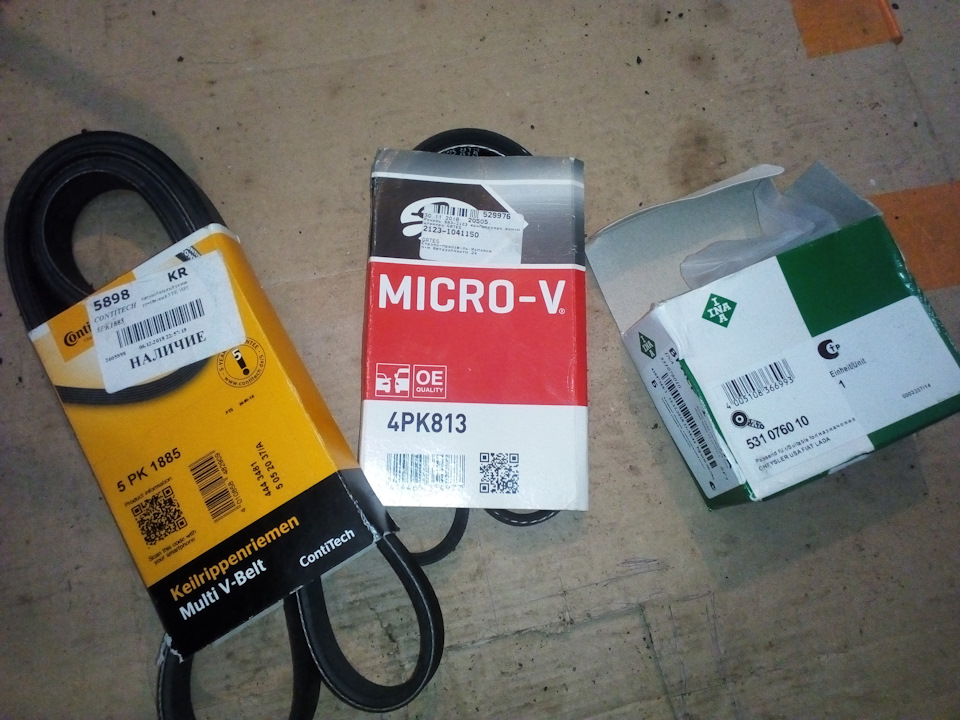

Ремни и натяжной ролик. Один из трёх роликов я заменил. Заменил тот, который по моему мнению, при вращении издавал «посторонний» звук.

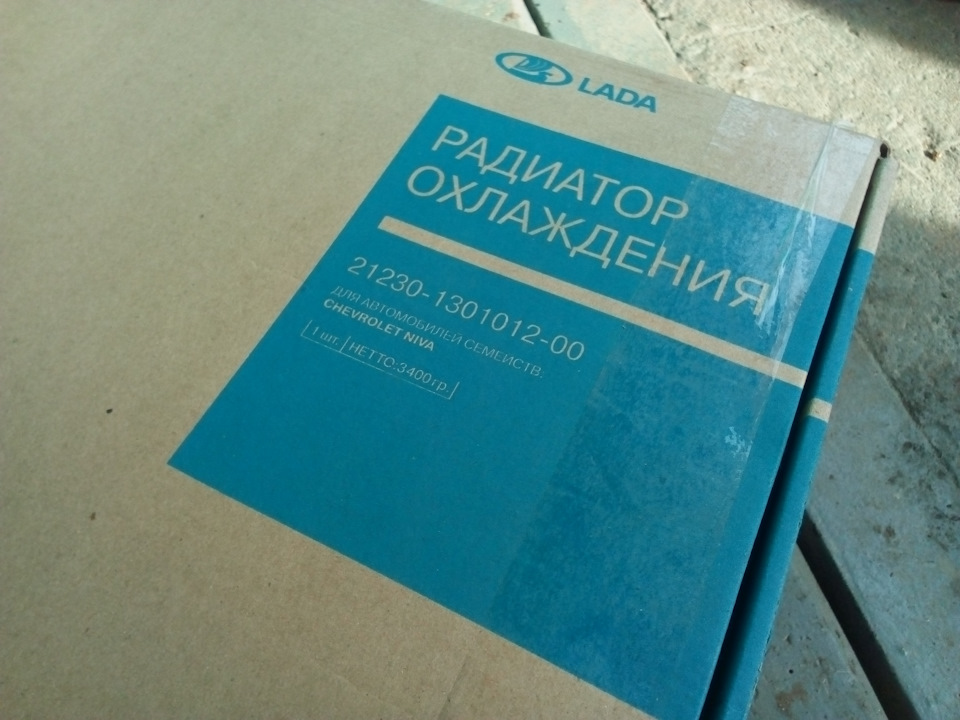

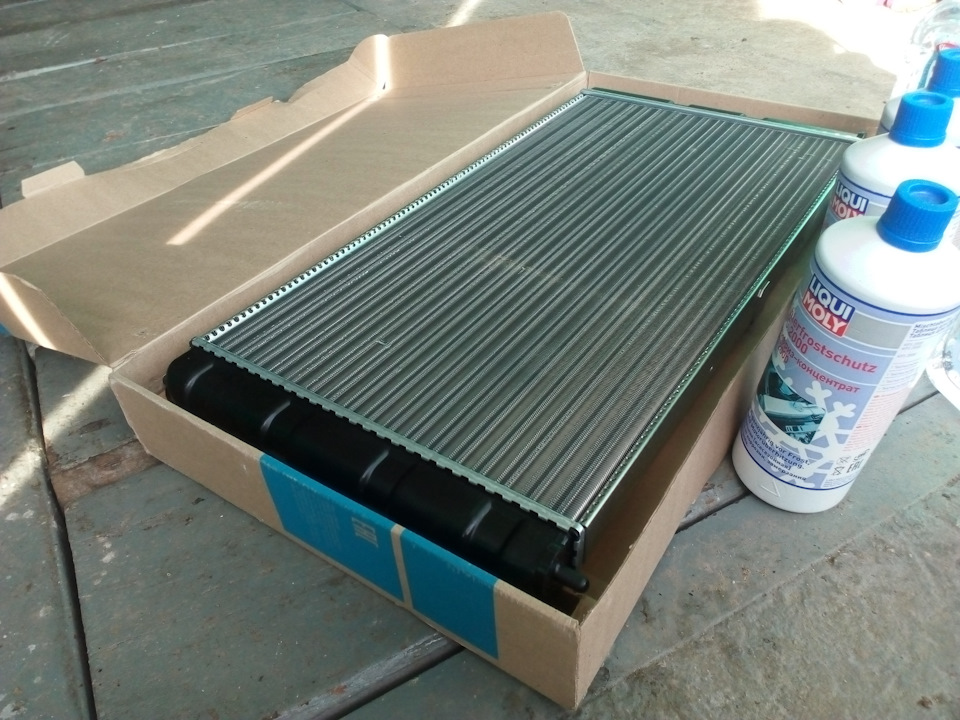

Радиатор обычный, заводской.
Ремень вспомогательных агрегатов визуально находился в неудовлетворительном состоянии, он был буквально весь покрыт трещинками. Ремень компрессора кондиционера, в принципе, был ещё в адеквате. По патрубкам течей не наблюдалось, но они были абсолютно «дубовыми» на ощупь. Радиатор тёк в нескольких местах. Течи не слишком большие, вроде не критично — но в тоже время неправильно. Охлаждающая жидкость неизвестного происхождения и неизвестно, когда менялась.

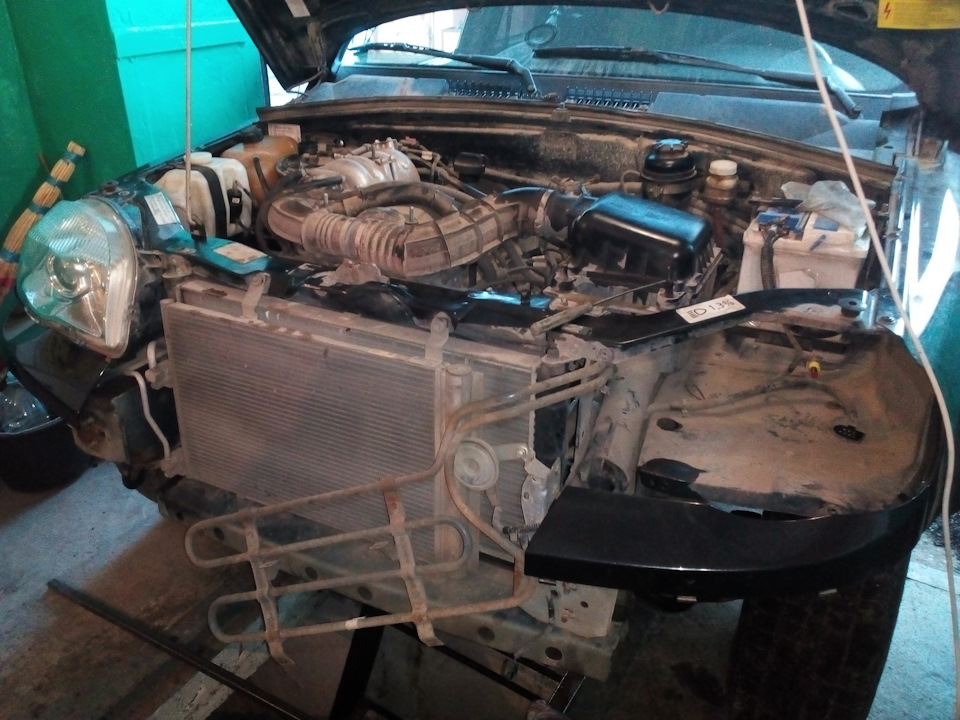

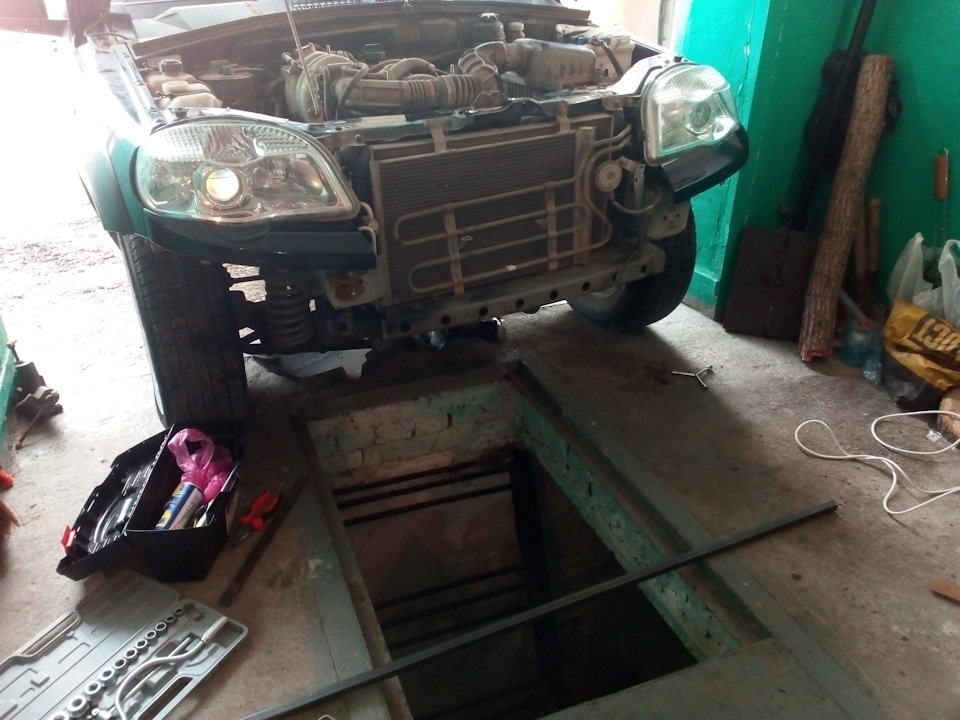

Начиналось всё в чудесный, не по зимнему тёплый день, темпратура воздуха поднялась до +12. В наших краях бывает такое )
Не стану описывать весь процесс по пунктам, не стану описывать всякие мелкие сложности вроде не откручивающихся болтов и гаек, отсутствия нужной биты «торекс» и прочей подобной, отнимающей время ерунды.
Напишу пару слов про довольно важный момент, который актуален для Шевроле Нивы оснащённой кондиционером.
Мне хотелось осуществить замену радиатора охлаждения без разгерметизации магистралей кондиционера. Не хотелось выпускать фреон, а точнее не хотелось тратить деньги на его последующую заправку. В своей «книжке про Шниву» я не обнаружил необходимых рекомендаций, в интернете есть примеры, но я не нашёл варианта именно для такой машины, как у меня.
В стремлении освободить доступ к радиатору, путём «отодвигания» конденсатора кондиционера я немного увлёкся и переборщил с разборкой передней части авто).
Самое дурацкое заключается в том, что я всё-таки выпустил фреон). По ошибке начал ослаблять гайку, которая отвечала за герметичность соединения магистрали кондея. Хотел открутить гайку, которая крепит этот узел к лонжерону, а по запарке начал крутить другую гайку (они там, относительно, радом).

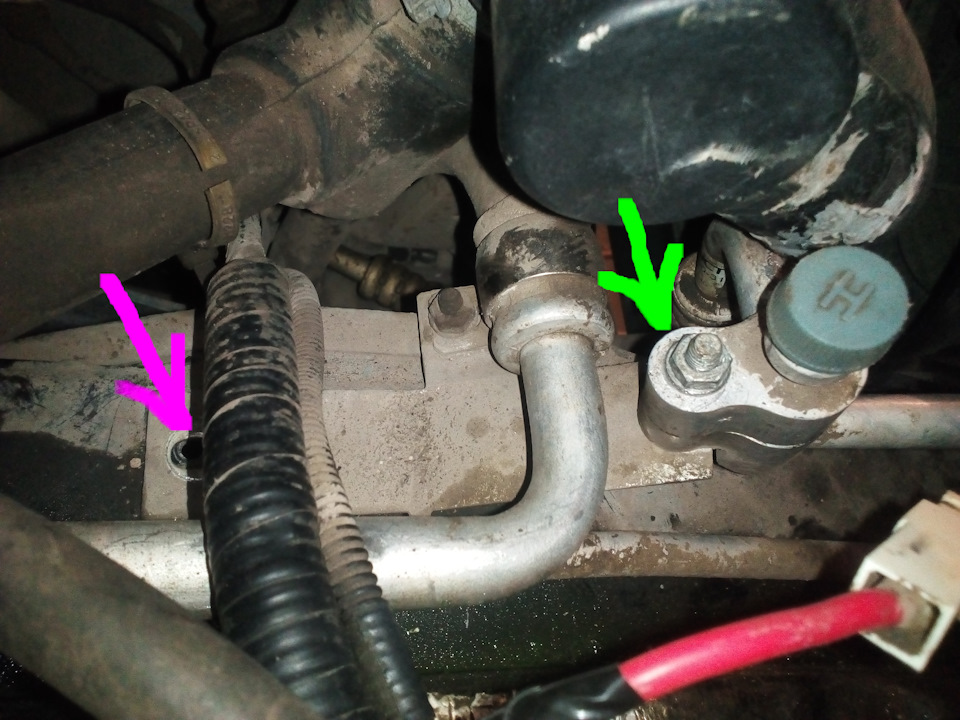

Я с дуру, начал крутить ту на котрую зелёная стрелка указывает, а надо было ту (на фото же откручена) на которую розовая )

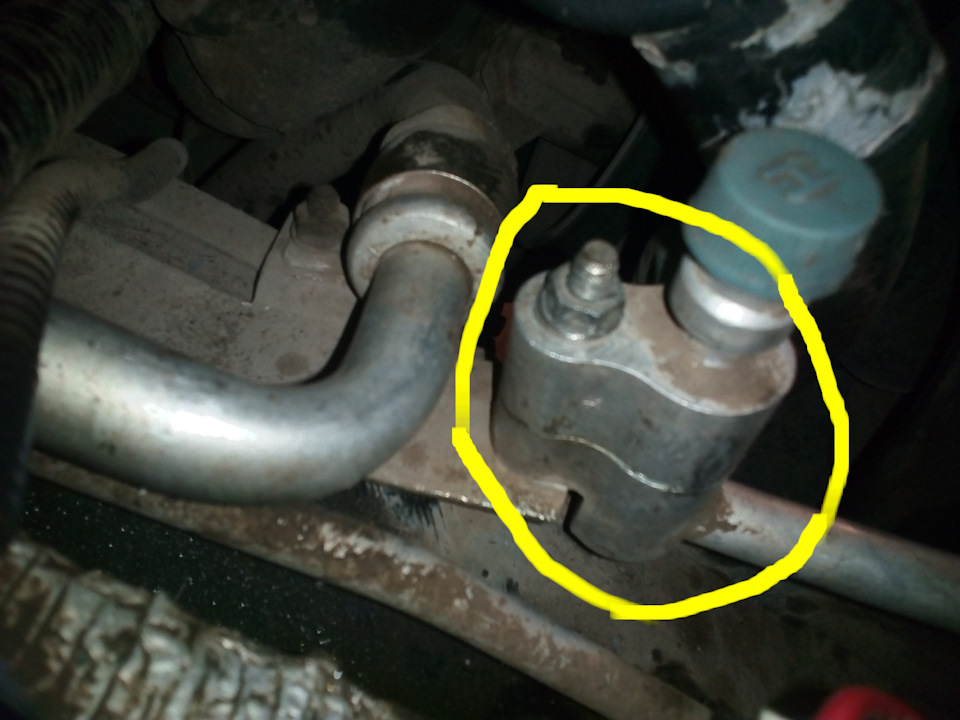

Узел который я разгерметизировал :
Фреон зашипел, начал выходить. Я естественно попытался тут же затянуть ослабленную гайку, но она стала прокручиваться на месте. В итоге мне пришлось удалить (путём высверливания) шпильку и гайку на этой крепёжной пластине, а в процессе обратной сборки пришлось изготовить новое крепёжное соединение для этого узла.
Как Снять Облицовку Радиатора Шевроле Нива Бертоне
Замена радиатора на автомобилях требуется достаточно редко. В основном это происходит при разгерметизации системы в результате повреждений. Разберем подробно, как произвести замену неисправной детали на новую, какой набор инструментов потребуется для проведения данного вида работ и чем отличается особенности работы на автомобилях с системой кондиционирования и без нее.
Подготовка.
Для начала необходимо убедиться, что проблема именно в неисправном радиаторе. В некоторых случаях подтеки охлаждающей жидкости могут быть из-за лопнувших патрубков. Если нет видимых повреждений и лишь следы тосола свидетельствуют об утечке, можно попробовать помыть его. Но это не относится к тем случаям, когда присутствуют явные повреждения, в данном случае требуется срочная замена.
Перед началом работ необходимо позаботиться о наличии жидкости WD-40, чтобы открутить заржавевшие болты, так же необходимо иметь емкость объемом не менее 5 литров, чтобы слить отработанную охлаждающую жидкость. Во время работы так же понадобится слить отработанную жидкость из гидроусилителя.
Передняя решетка и ее назначение
Итак, его главные назначения на Шниве:
Передняя решетка состоит из трех частей: подкладка с чеком Chevrolet, специальная защитная сетка, расположенная на заднем плане, крепления к конструкции.
Замена радиатора на Ниве Шевроле.
После того, как необходимое оборудование заготовлено, необходимо отключить аккумулятор, поскольку в процессе ремонта необходимо отключать некоторые электрические компоненты системы.
Для обеспечения доступа, лучше всего снять декоративную решетку с бампера и открутить защиту картера. Иногда открутить ее довольно тяжело, потому что удерживающие ее болты ржавеют. В этом случае можно обработать их спреем WD-40, подождать 10 минут, после чего сделать это будет намного проще. После снятия защиты нужно снять брызговик двигателя, это обеспечит лучшую обзорность из смотровой ямы.
На данном этапе лучше всего еще раз осмотреть патрубки, ведущие к радиатору, поскольку на их нижней части может появится течь, незаметная в обычном состоянии.
После этого сливаем тосол из системы.
Во время этого лучше всего открутить крышку на расширительном бачке и открыть кран отопителя. Для этого переводим регулятор печки в красную зону. В нижней части радиатора открываем специальный вентиль, который позволяет слить большую часть жидкости.
В охлаждающей системе внедорожника Шевроле Нива помешается около 8 литров тосола, но некоторая часть будет оставаться в системе, поэтому при выборе емкости можно обойтись тарой на 5-6 литров.
Снимаем корпус воздушного фильтра, чтобы обеспечить доступ сверху. Под ним находятся патрубки, ведущие к радиатору гидроусилителя. Когда они будут отсоединены, из них может вылиться небольшое количество жидкости. При необходимости ее можно использовать повторно, достаточно лишь слить ее в чистую тару.
После отсоединения патрубков необходимо снять радиатор гидроусилителя руля. Но стоит помнить, что данная процедура не является обязательно. Она лишь призвана увеличить свободное пространство для установки нового радиатора, чтобы не повредить его соты.
Далее откручиваем патрубок, который идет от термостата к радиатору. Отключаем разъемы вентилятора и откручиваем звуковой сигнал.
Радиатор крепиться при помощи кронштейнов в верхней части. Для большего удобства лучше всего снимать сами кронштейны.
Отключаем вентиляторы, они крепятся при помощи 6 гаек к радиатору. Не нужно снимать их по отдельности, лучше демонтировать весь блок полностью. После их отключения нужно снять последний патрубок.
В данном случае каждый мастер поступает по-своему. Одни мастера предпочитают снимать передний бампер, другие просто гнут диффузор по направлению к двигателю, чтобы иметь возможность извлечь радиатор.
Какой фирмы выбрать радиатор охлаждения для Niva Chevrolet и как заменить своими руками?
Замена радиатора на автомобилях требуется достаточно редко. В основном это происходит при разгерметизации системы в результате повреждений. Разберем подробно, как произвести замену неисправной детали на новую, какой набор инструментов потребуется для проведения данного вида работ и чем отличается особенности работы на автомобилях с системой кондиционирования и без нее.
Радиатор Шевроле Нива — главный узел системы охлаждения двигателя. Через него в воздух отводятся излишки тепла, выделяемого при сгорании топлива.
Заданный уровень рабочей температуры двигателя (вернее, охлаждающей жидкости) достигается за счет электровентиляторов и термостата.
Радиатор печки выполняет важную функцию в системе отопления каждого автомобиля. При неполадках теплообменника работоспособность системы нарушается, что снижает не только комфорт управления транспортным средством, но также может привести к перегреву мотора. Существуют характерные признаки, которые указывают на то, что с радиатором возникли проблемы и деталь требует замены.
Прежде чем приступить к демонтажу радиатора, потребуется слить тосол из системы охлаждения. Для этого откручивают болт на блоке цилиндров и снимают крышку расширительного бачка. Возможен также другой вариант, при котором открывают крышку бачка и отсоединяют трубку охлаждения дроссельного узла. Вместо этой трубки вставляют другой шланг, через который и удаляют жидкость.
Для замены радиатора печки необходимо открутить болт на блоке цилиндров и пробку расширительного бачка для слива охлаждающей жидкости
При оснащении автомобиля системой кондиционирования заменить радиатор печки в домашних условиях гораздо сложнее, но всё же возможно.
Одним из важнейших элементов системы охлаждения является радиатор. Он представляет собой теплообменник, в котором температура антифриза снижается, и возвращается в двигатель для дальнейшего отвода тепла. Цикл продолжается на протяжении работы мотора. Устройство располагается в передней части автомобиля, в том числе и на Шевроле Ниве, поэтому подвержено негативному влиянию. Течь радиатора — это признак его неисправности. Если обнаруживается течь антифриза, то понадобится замена радиатора на Ниве Шевроле.
Радиатор обеспечивает охлаждение жидкости, которая циркулирует по большому кругу. Теплоотдача осуществляется при прохождении тосола или антифриза по его трубкам, которые контактируют с воздухом.
Дополнительно двигатель обдувают два вентилятора, каждый из которых включается при определенной температуре.
На Нива Шевроле радиатор установлен в передней части моторного отсека, для его замены конструкторы обеспечили хороший доступ.
Перед проведением демонтажа нужно убедиться в поломке радиатора.
Многих автомобилистов часто интересует вопрос, как производится замена радиатора печки Нива Шевроле без кондиционера. Для проведения всех действий изначально потребуется открутить болты, расположенные на блоке цилиндров. Чтобы не повредить внешнюю оболочку крышки расширительного бачка, ее нужно аккуратно снять.
Кроме этого варианта специалисты рассматривают и другой способ, более практичный. Например, нужно воспользоваться новым шлангом с целью удаления жидкости, которая постепенно накапливается в емкости.
Замена радиатора печки Нива Шевроле с кондиционером осуществляется со сменой испарителя. Чтобы упростить процесс обратной печной сборки, желательно отметить все разъемы применив специальный маркер. После извлечения вентилятора приступают к демонтажу регулятора.
Чтобы поменять регулятор, потребуется разобрать переднюю панель. Важно помнить, что после демонтажа требуется проверить краник радиатора и все подводящие патрубки на герметичность.
Замена устройства осуществляется поэтапно:
Учитывая богатый опыт автолюбителей, можно утверждать, что замена радиатора печки Нива Шевроле без кондиционера может быть произведена по упрощённой технологии без снятия торпедо. Необходимо демонтировать бардачок, отвинтив саморезы короткой крестообразной отверткой, затем снять воздуховод обогрева ног пассажира. Теперь появился удобный доступ к патрубкам печки.
Ослабив хомуты, сняв с них шланги, нужно слить оставшуюся охлаждающую жидкость в заранее подготовленную емкость. Отвинтив два самореза, фиксирующие радиатор, необходимо выдвинуть его в сторону правой двери, пока он не упрется в воздуховод обогрева стекол. Следующий этап – ликвидация последних препятствий, мешающих снятию печки.
Место обрезки корпуса радиатора
Радиатор печки – важное звено в системе вентилирования, отопления и кондиционирования автомобиля. От его эффективной работы зависит микроклимат в салоне, функционирование системы, предотвращающей обледенение стекол и зеркал заднего вида. По ряду причин происходит выход из строя отопителя. Несмотря на достаточно высокую трудоемкость процедуры замены радиатора, она может быть выполнена своими руками.
Снятие и установка печки с кондиционером значительно сложнее по сравнению с моделями радиатора без него. Процесс требует демонтажа большого количества узлов: торпедо, рулевой колонки, декоративных элементов. Замену лучше осуществлять на станции технического обслуживания, где дадут гарантию на выполненные работы и установленные запасные части.
А еще интересно: Тюнинг Нивы: 145 фото идей как своими руками улучшить ВАЗ 2121
Установка.
Для начала необходимо подготовить новый радиатор. Для этого снимаем со старого резиновые ножки и одеваем их на новую деталь, поскольку новые радиаторы ими не комплектуются. Далее производим сборку в обратном порядке. Во время установки лучше всего располагать хомуты так, чтобы доступ к ним был максимально удобным, на случай следующей замены.
При сборе системы гидроусилителя нет необходимости в прокачке жидкости, если внутрь попадет небольшое количество воздуха, он выйдет через время в расширительный бачок. Поэтому после замены необходимо некоторое время следить за уровнем жидкости и при необходимости доливать ее до максимальной отметки.
После сборки системы, необходимо залить новую охлаждающую жидкость. Заполнять нужно через расширительный бак. Важно после заливки завести двигатель, чтобы работала помпа и дождаться, когда двигатель нагреется до рабочей температуры и откроется термостат. В этот момент большой круг будет открыт и потребуется долить тосол в систему до нужного уровня.
Снятие переднего бампера вместе с решеткой для моделей с Bertone
Принцип удаления довольно прост, вам нужно отвинтить крепежные детали и снять передний конец. Но это немного более подробно, потому что есть случаи. «все, кажется, было отвинчено, но это не работает!» Чтобы не было таких ситуаций для водителей новичков, представлено подробное описание последовательности удаления бампера «Шнива».
