Как поменять рулевую колонку на ниве 2121
Лада 4×4 3D Легенда из СССР ☭ › Бортжурнал › Замена кронштейна крепления вала рулевого управления или в народе «бинокля»
Данный ремонт назревал давно и я никак не мог на него решиться.
Оказывается (нет) в нивах предусмотрена регулировка руля по высоте, этой функцией можно пользоваться когда кронштейн (бинокль) трескается и появляется люфт: вверх/вниз. Это конечно же шутка.

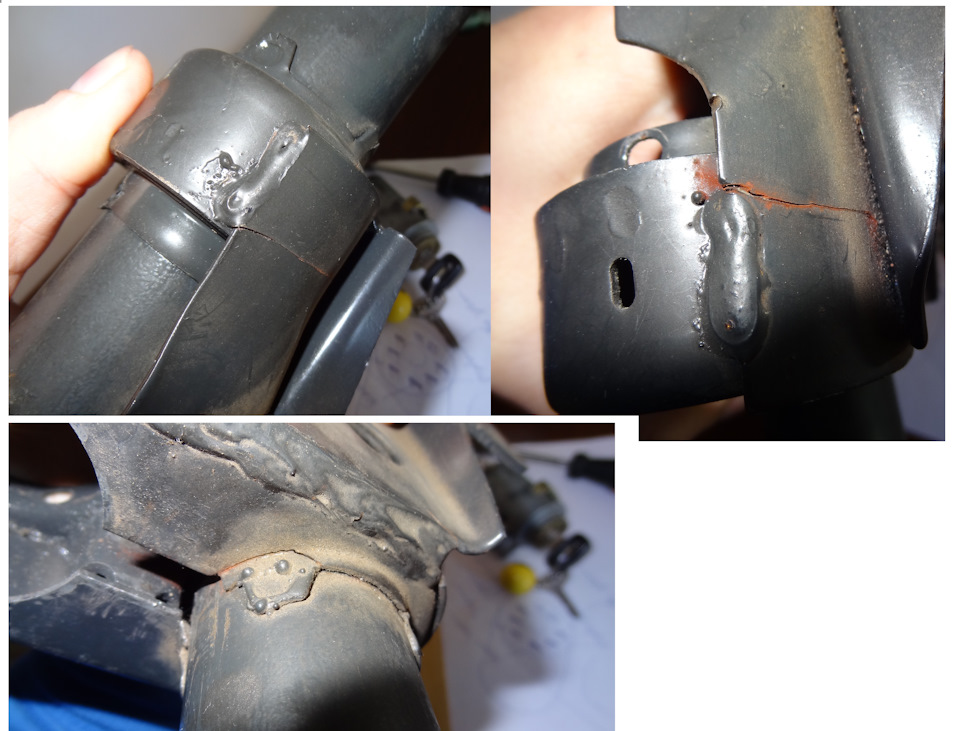

На самом деле с треснувшим кронштейном ездить довольно опасно, учитывая тот момент что вы едете на ниве, а в потоке лексусы и прочие ТОП бренды мирового автопрома. И конечно же не хочется оказаться один на один с оторванным рулем, висящем на одном только валу.
Попробую поделиться своим опытом самостоятельной замены кронштейна.
Мне говорили возьми и завари, делов то. Но обычным инвертором я не хочу варить, а если делать то хочу видеть там идеальный шов (перфекционизм мать его). Ну и я того мнения что если деталь устала, то нужно заменить на новую, хотя качество нынешних з-ч полное говно, мы все это знаем.
Этапы замены кронштейна:
1) Снять рулевое колесо. В интернете много разговоров и проклятий насчет его съема и видео с демонстрацией богатырской силушки, но там она не нужна — крутите руль влево вправо с легким усилием на себя и он снимется. Разумеется сняв предварительно гайку.
2) Снимите декоративный кожух рулевой колонки.
3) Теперь ослабьте хомут крепления подрулевых переключателей и снимите его, предварительно отщелкнув замки мама папа на проводах. Не бойтесь потом их легко будет соединить заново т.к. они не повторяются и имеют ассиметричную форму.
4) Теперь нужно открутить гайку крепления самого вала — она сбоку, теперь аккуратно потянув вал на себя достаем его из гнезда. Конструкция под названием бинокль с промежуточным валом у вас в руках — поздравляю!
5) Теперь нужно достать замок зажигания — откручиваем два болтика и … нет вы его так просто оттуда не достанете — сбоку есть отверстие, вставив в которое тонкую отвертку и слегка нажав, вы отключите механизм блокировки руля и сможете вытянуть замок наружу.
6) Далее нужно достать сам вал — он находится в запрессованных игольчатых подшипниках, кромки трубки подогнуты — на случай чтобы они не вылетели оттуда ( так нужно) Они не вылетят, т.к. резиновые подшипники достаточно плотно там сидят. Отгибаем по два загиба с каждой стороны и достаем подшипники. С первым мне помог зацеп сделанный из поломанной отвертки ( что то типа крючка, но не крюк — т.к. можно повредить резиновую оплетку подшипника)
7) Ставим новые подшипники (имеет смысл, так как они могут также быть причиной люфта) и собираем все в обратном порядке. Не забудьте вставить вал, — я запрессовал два подшипника а потом вспомнил про вал.
8) Подшипники нужно хорошо запрессовать, в этом мне помогли пластмассовые сгоны на пластиковые трубы — они крепкие и в то же время не повредят резине. Для пущей надежности можно бить молотком через деревяшку.
Мне также пришлось покрасить кронштейн черной краской т.к. он продавался не крашенным с легким налетом ржавчины.
Lada 4×4 3D ИЗОЛЕНТА › Logbook › рулевая колонка шнива.установка

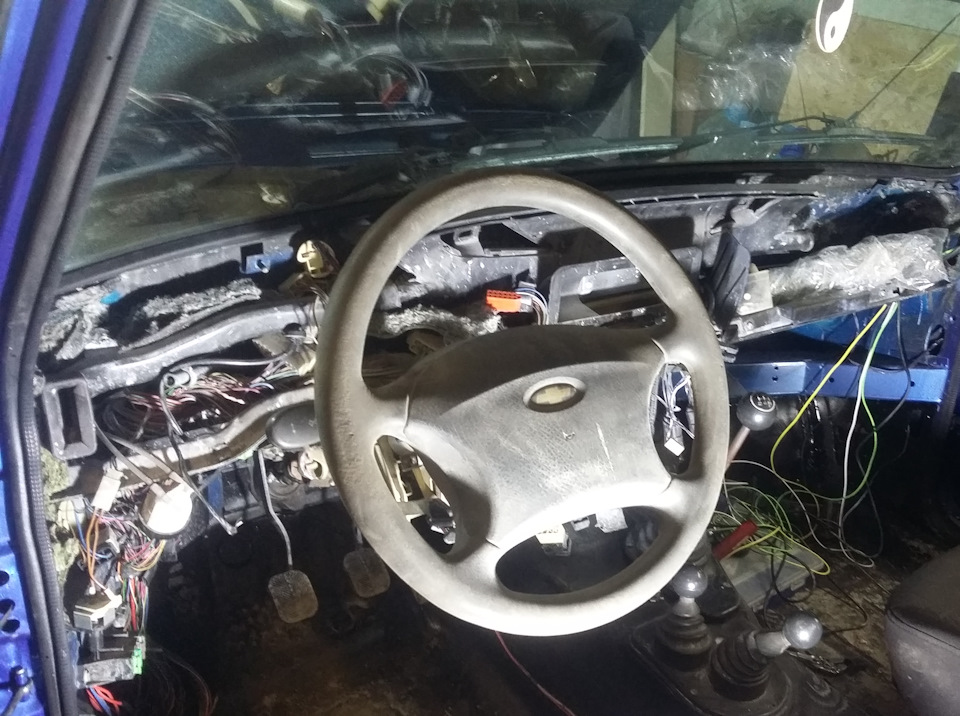

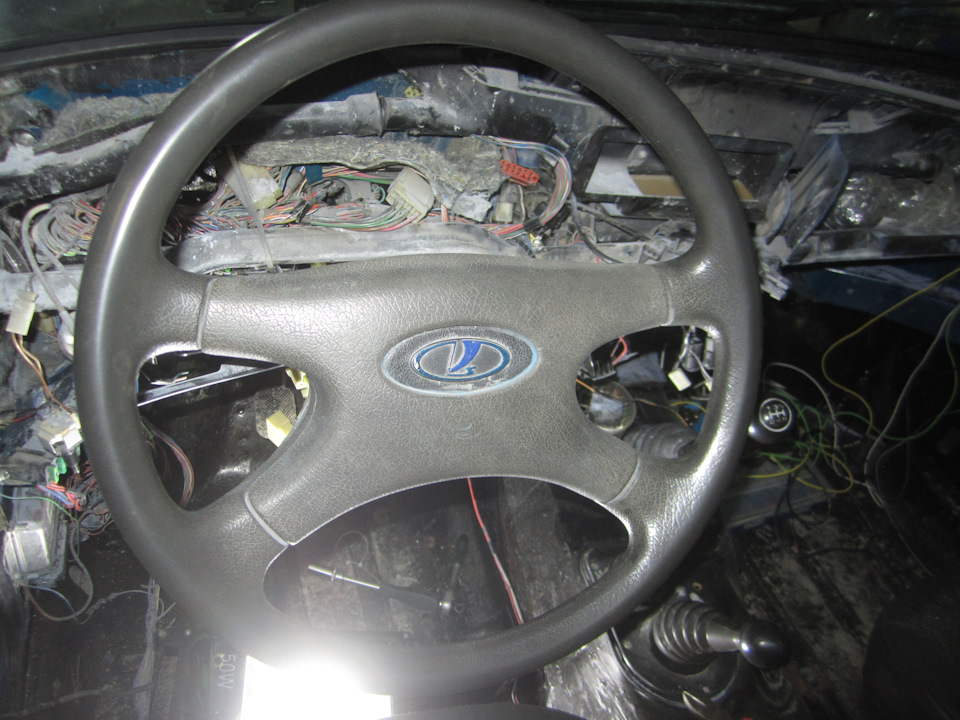

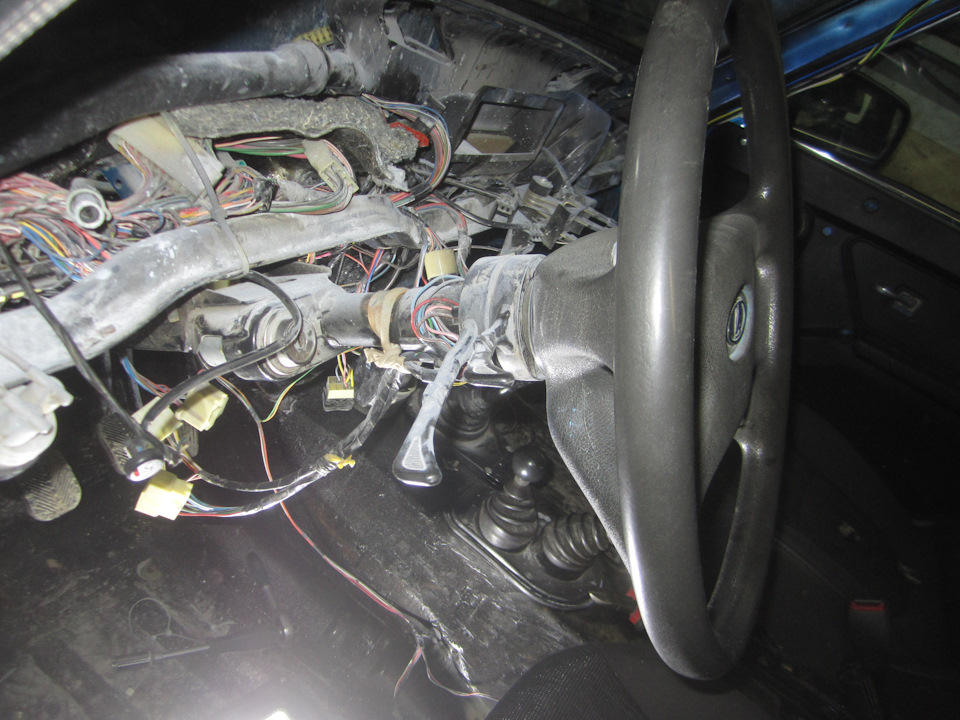

настал день смены рулевой колонки.последний раз любуемся старой рулевой и подрулевыми, больше всего напрягал замок слева

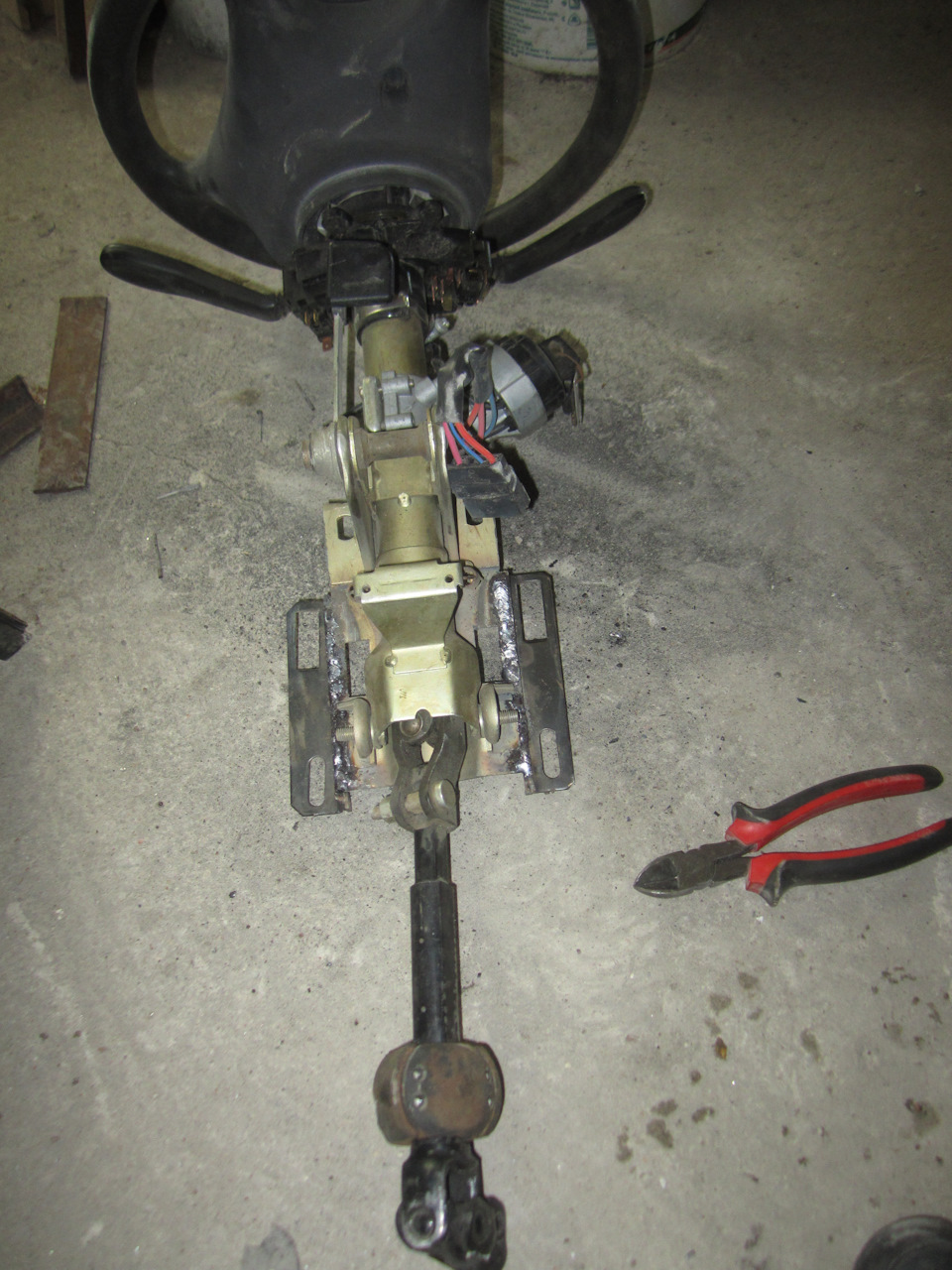

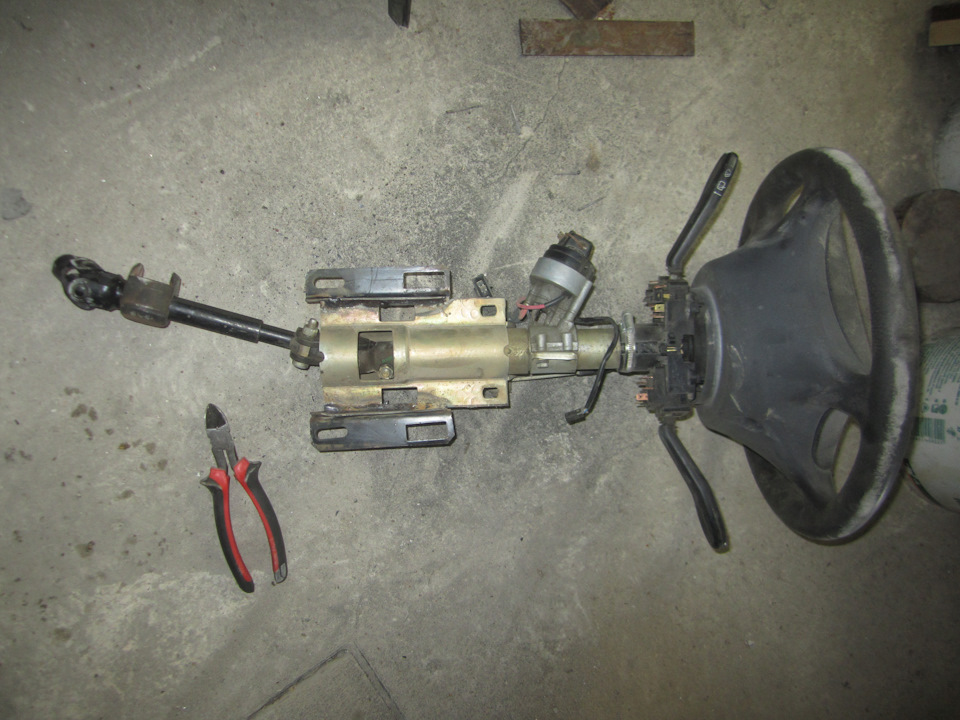

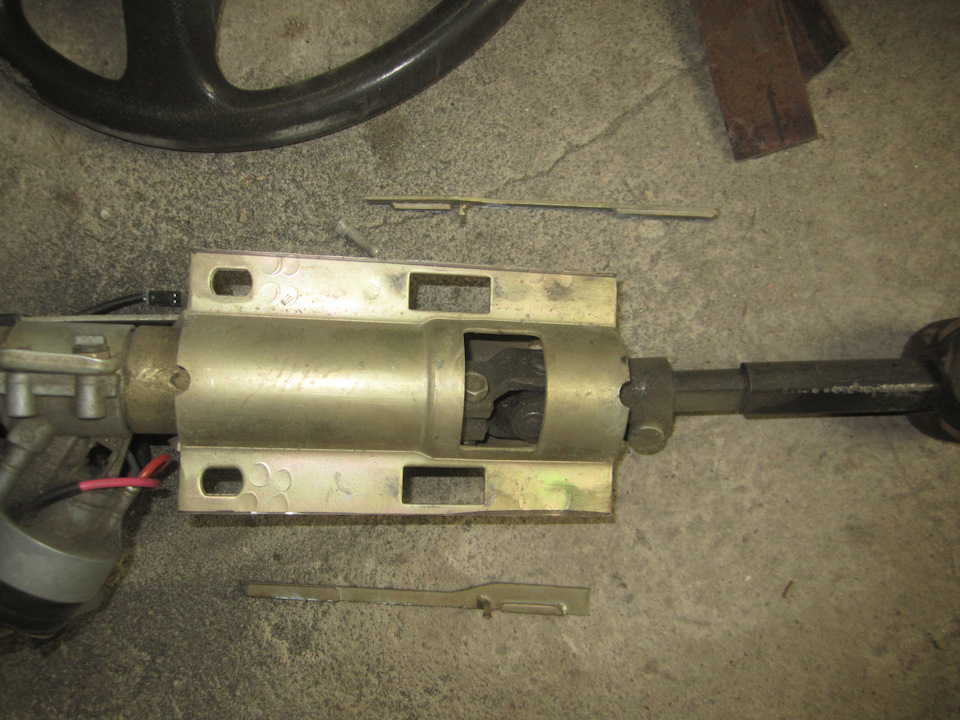

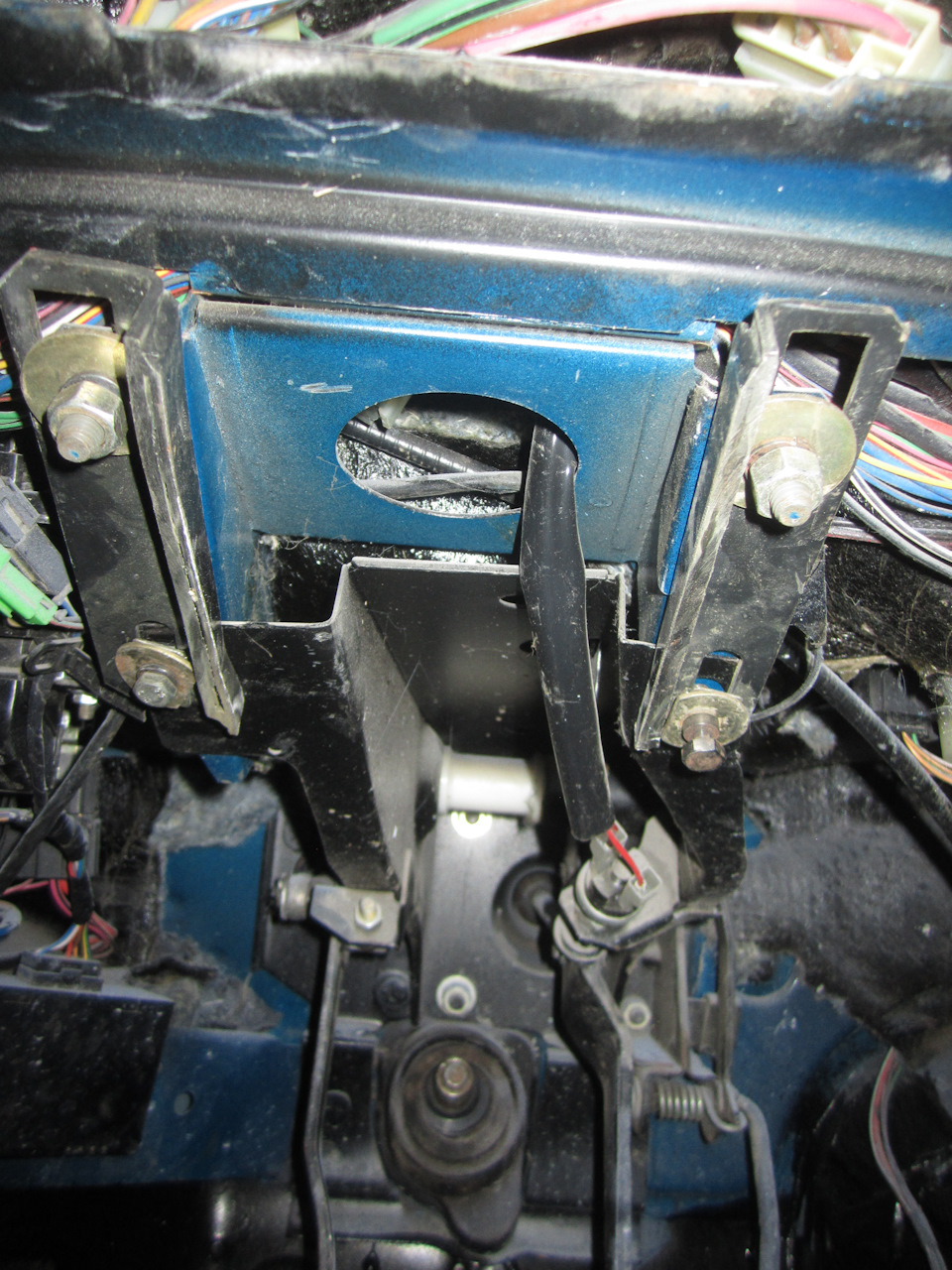

отпилили лишние, оставили только места крепления

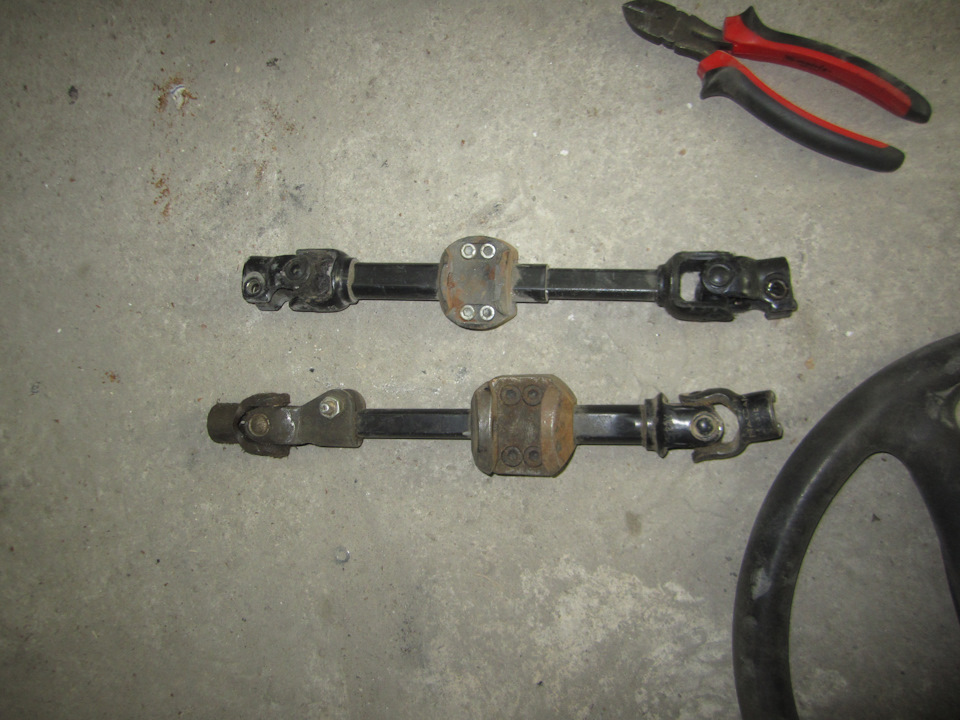

валы чуть отличаются, часть которая идет к моторному щиту оставил родную
руль пока сменю на калиновский, в идеале хочу от приоры 2.а пока любуемся готовым результатом

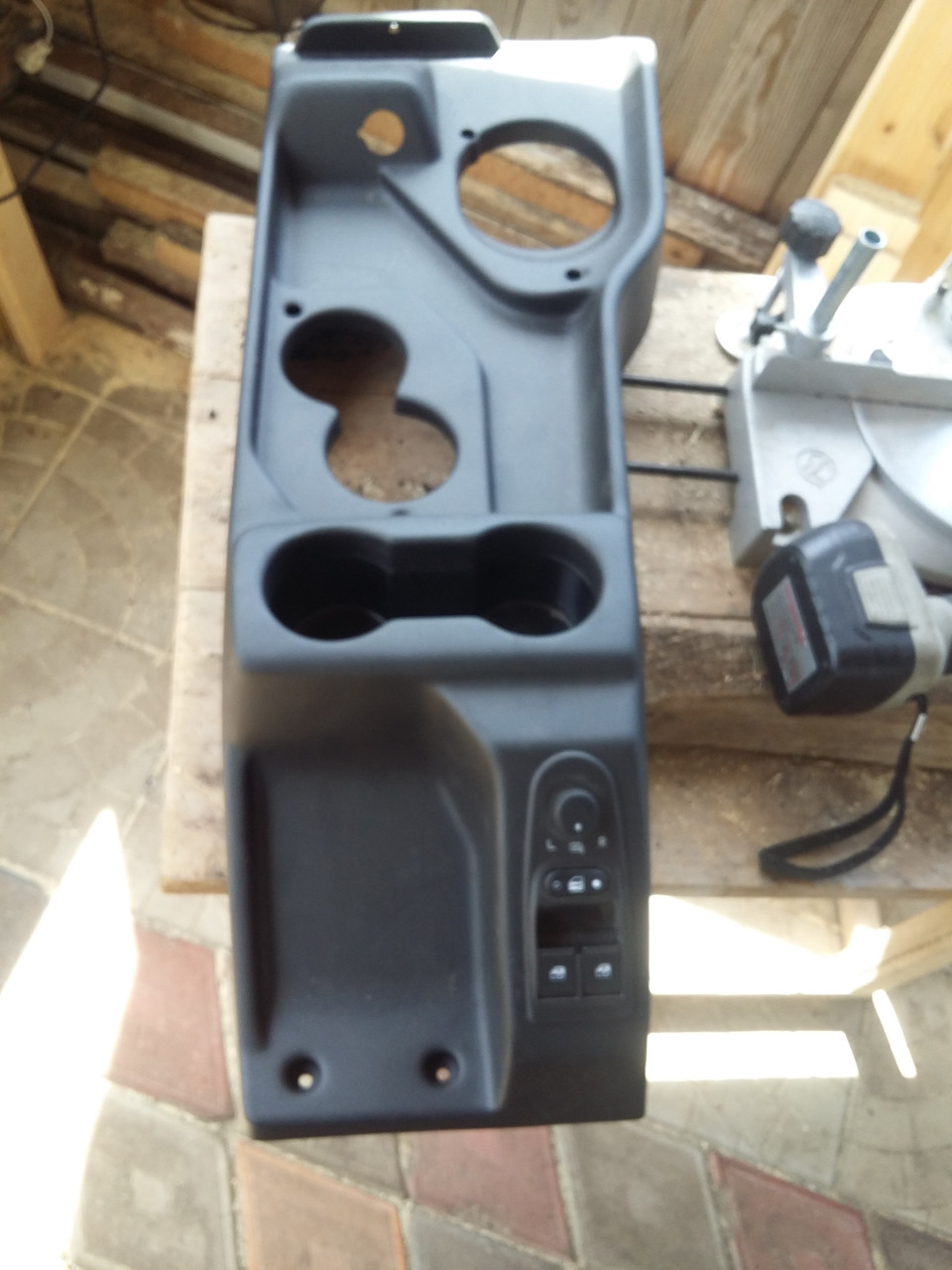

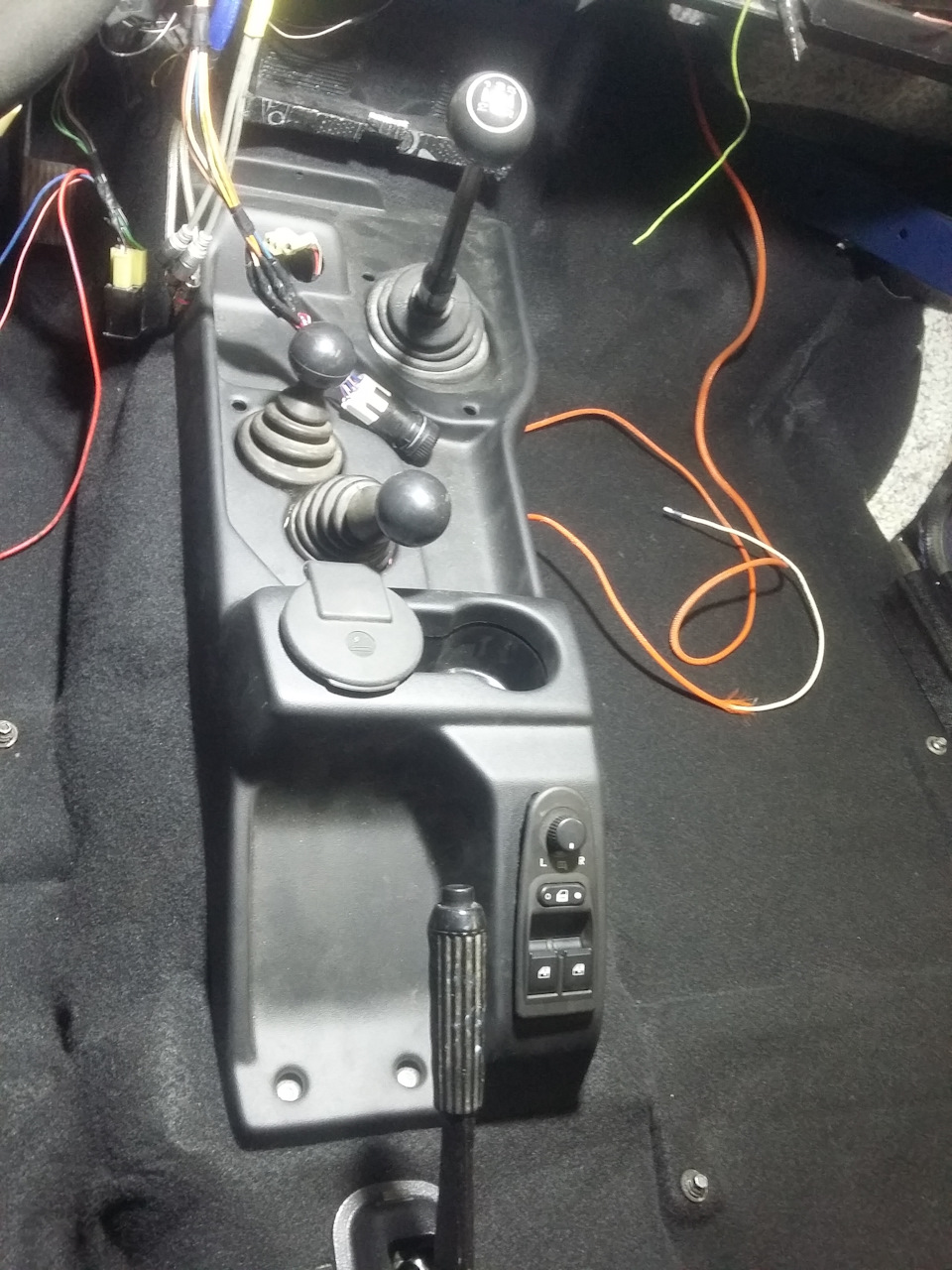

хотел купить тоннель пола от апс, дороговато он стал стоить.предложили от урбана за 1300.цена устроила и как раз хорошо расположился в нем блок управления зеркалами и эсп с цз от калины

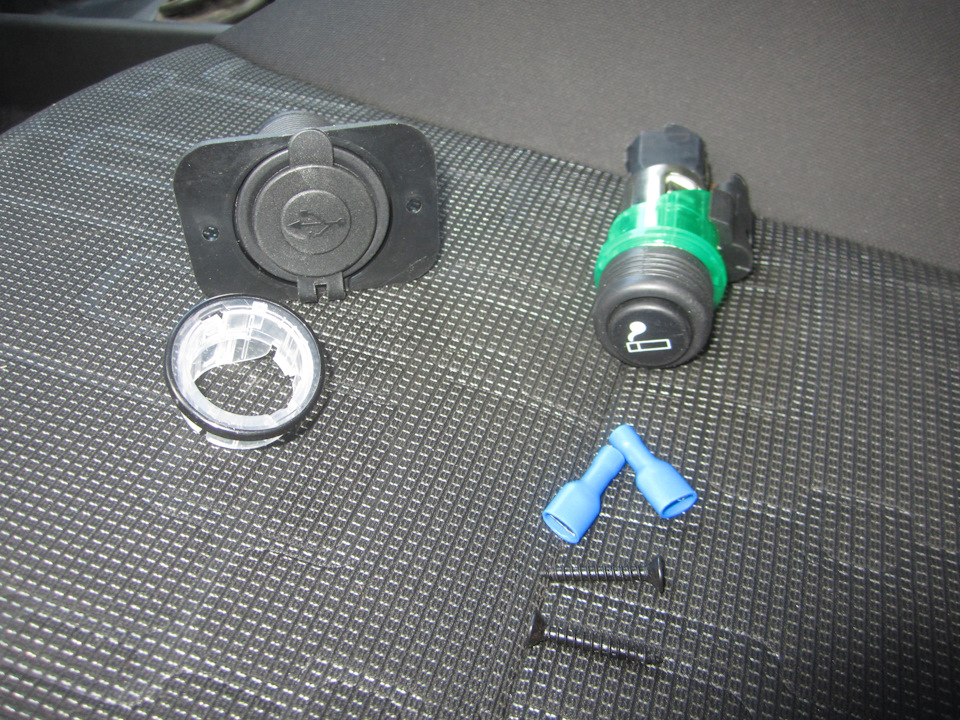

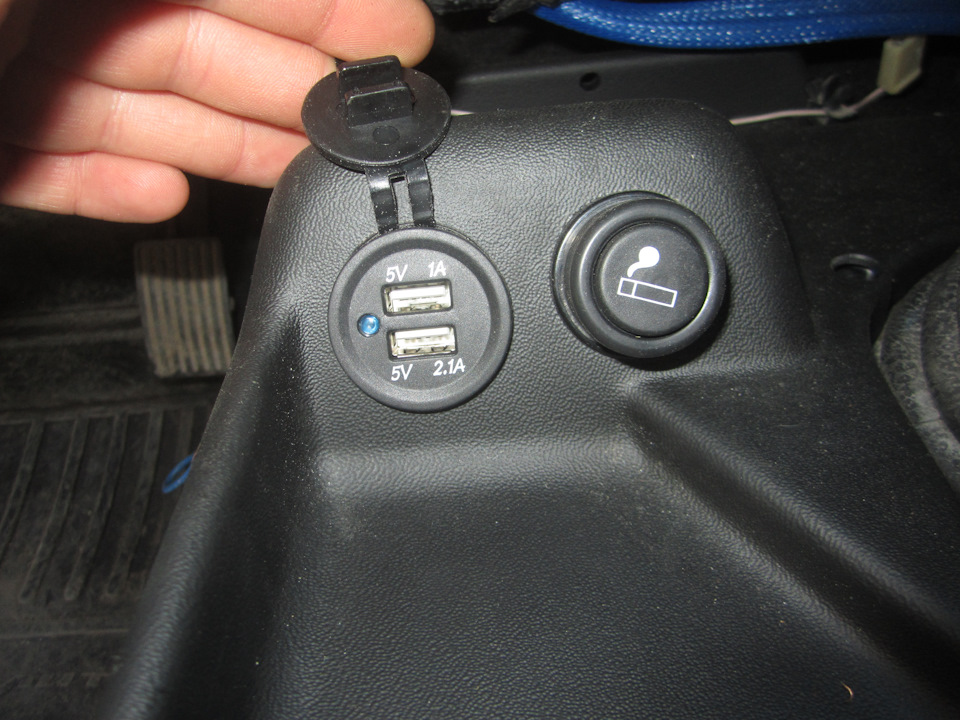

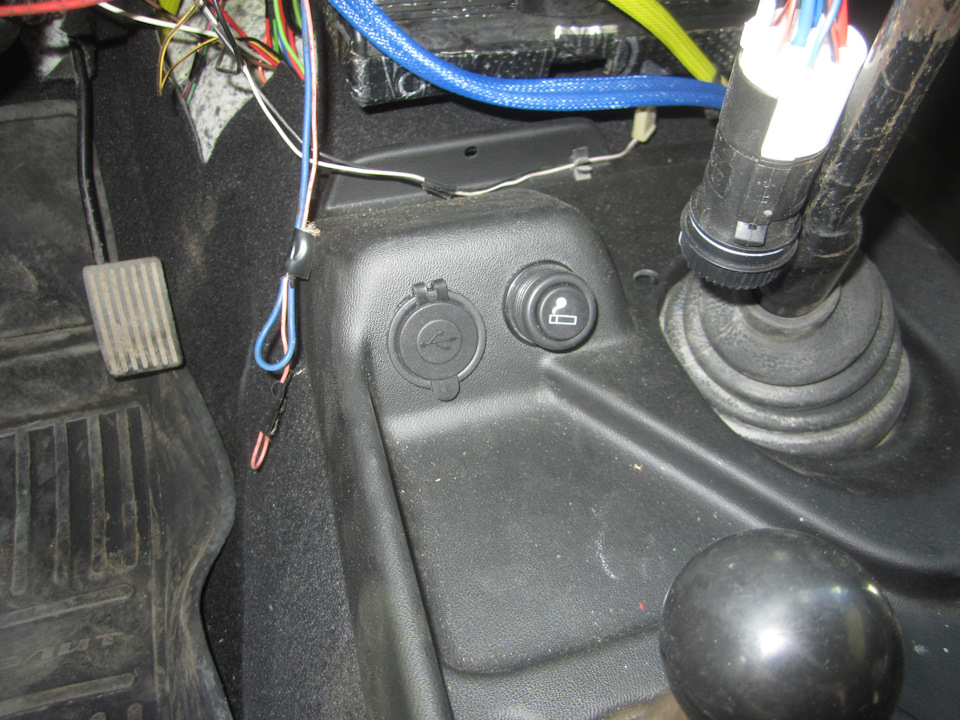

сразу же дополнил прикуривателем и usb зарядкой

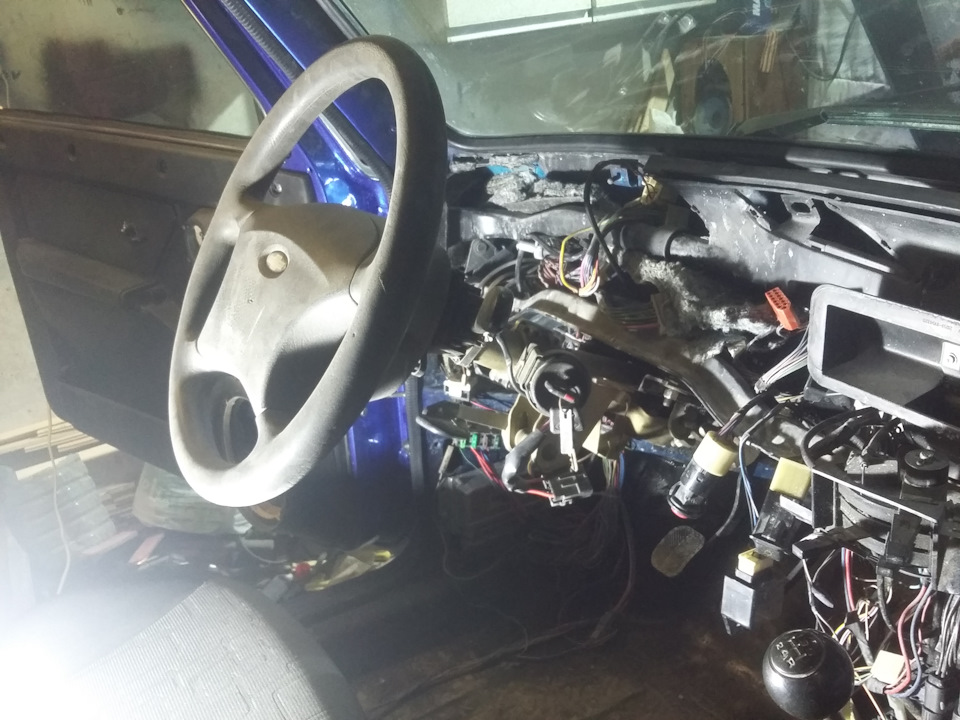

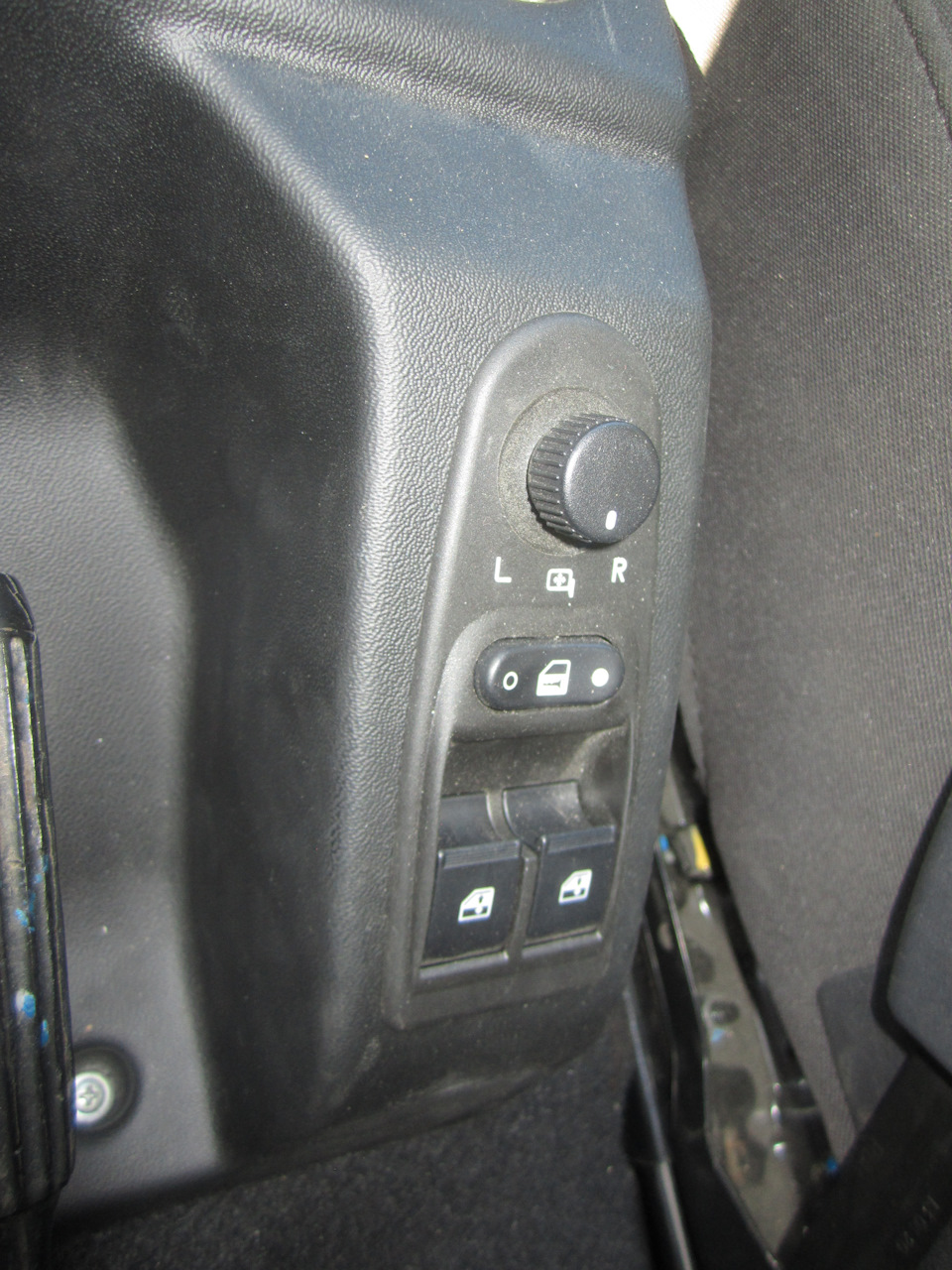

подключили блок и зеркала

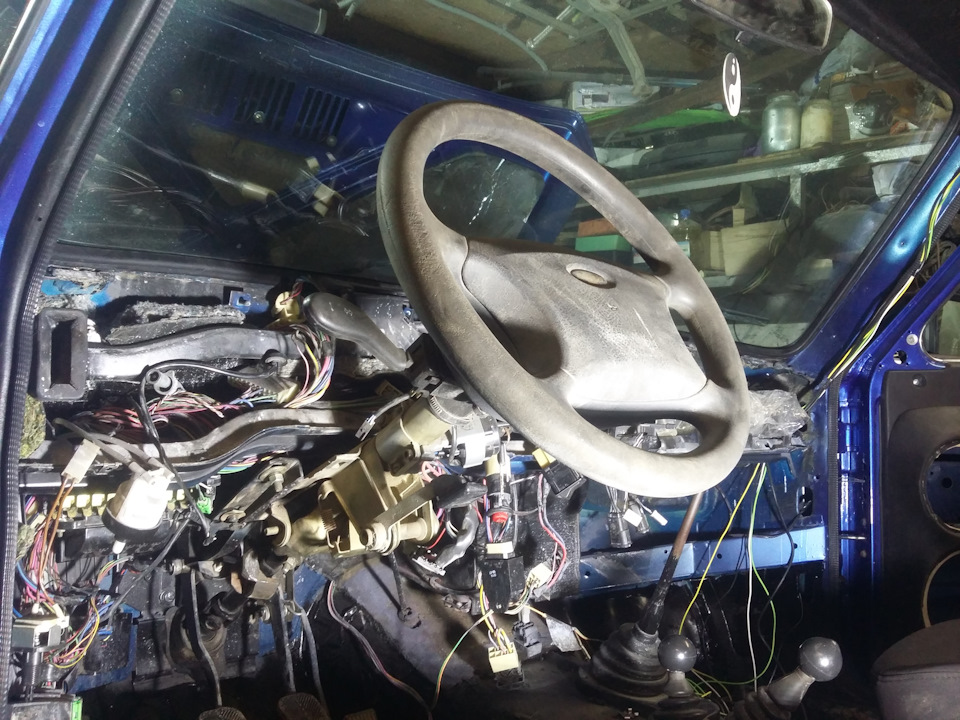

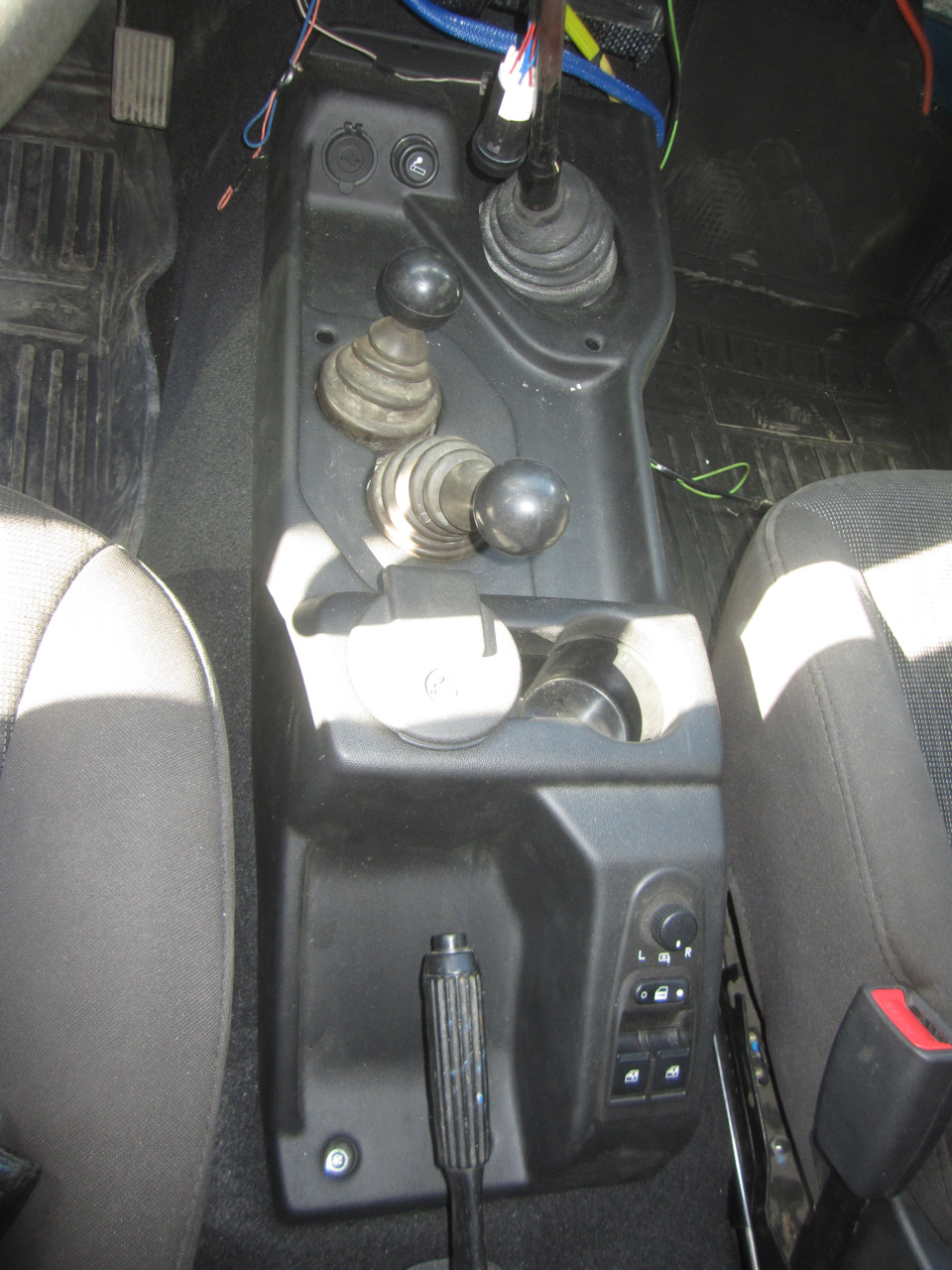

готовый вид, пепельница-подарок от лаптеров тоже заняла своё место

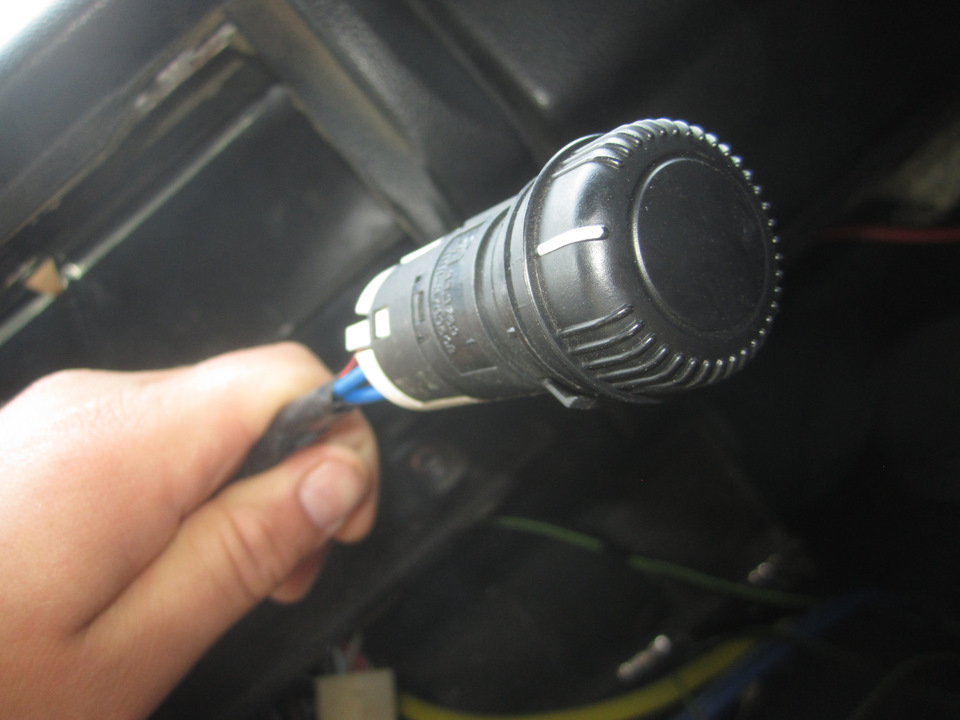

подключили переключатель скорости печки от калины
в целом по электрике всё, дело за блоком предохранителей флажковым и наконец подключил дхо
Lada 4×4 3D 2008, engine Gasoline 1.7 liter., 80 h. p., AWD drive, Manual — electronics
Comments 34
Эсп не удобно там, а так всё по красоте, где фишку нашёл на электро зеркала
на прошлой ниве стояли там же, привычка есть.какую фишку именно?

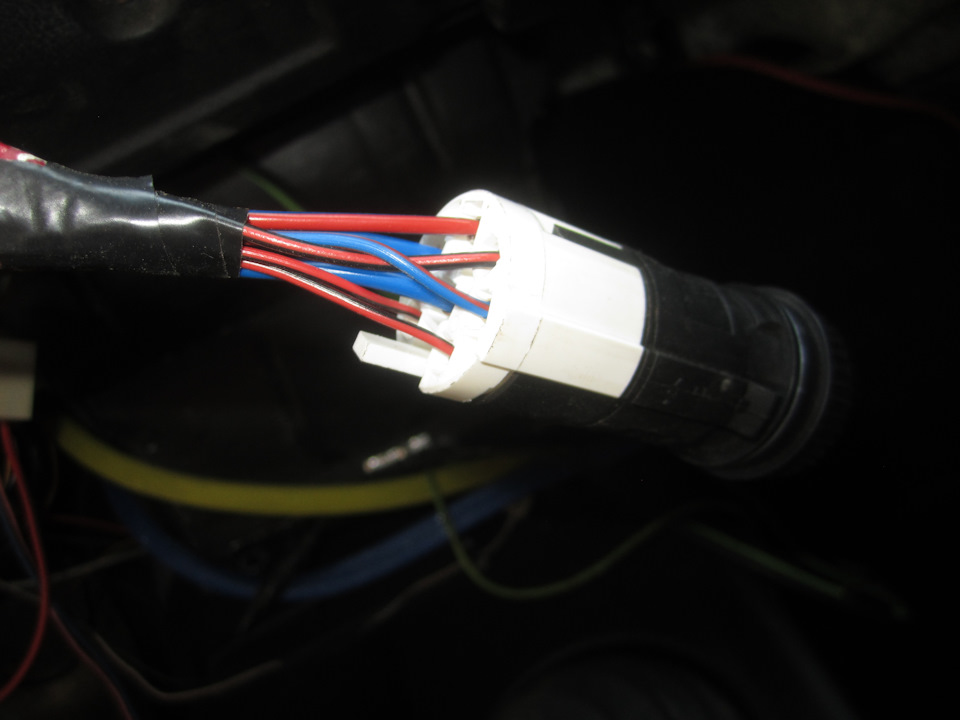

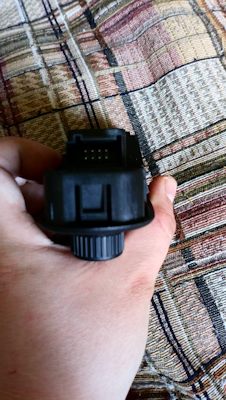

Вот эта фишка, на электро зеркала
вместе с блоком с тольятти заказывал
на прошлой ниве стояли там же, привычка есть.какую фишку именно?
Хорошая доработка, тяжело все это внедрить?и что по деньгам?
если стоит гур то за пару часов при наличии сварки и второй пары рук.колонка в сборе обошлась 2000
да.новое покупать дорого-замок от 500, кожух 400.подрулевые по 250, ответная часть руля 300, руль 1500, ответная часть руля 400, сама колонка хз скок стоит.и это самый минимум цены
Спасибо за инфу, в закладки добавил, как нибудь можно осуществить
это одно из первых что я бы изменил с завода
если стоит гур то за пару часов при наличии сварки и второй пары рук.колонка в сборе обошлась 2000
Последний вопрос))а тоннель пола где покупался?
всё в одном месте беру с тольятти
Я думал тонель хоть в туле))
да может и есть в нивском на болдина или к.маркса, но цена и наличие не всегда радует.я комплектом весь салон тк с тольятти получил.набираю всего побольше что нужно и жду, удобнее, по мне чем ехать то этого нет то другого.сейчас, кстати снова жду заказ, сегодня должен выехать
Я бы тоже рад заказывать, но чё то до скуратово долго все идет
я вообще с богородицка езжу либо в новомосковск деловые линии или тула-энергия, кит
Кинь ссылочку где заказываешь, интерестно есть у меня эта группа или нет
Снятие и установка средней рулевой тяги ваз 2121 нива 2131
Устройство рулевого редуктора на Ниве
Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.
Немного сухих терминов:
Картинка спизжена с просторов интернета (с) х.з кто
В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.
Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.
Тут я вам Америку не открыл.
Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.
Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…
Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.
Как разобрать рулевой редуктор Нива
Как заменить
1 – маятниковый рычаг; 2 – корпус кронштейна; 3 – шайба; 4 – регулировочная гайка; 5 – шплинт; 6 – верхняя шайба; 7 – уплотнитель; 8 – втулка; 9 – ось рычага; 10 – нижняя шайба; 11 – самоконтрящаяся гайка
Из-за езды по плохому дорожному покрытию периодически необходима наладка рулевого механизма. И часто требуется замена рулевой сошки, так как ремонт такой детали не проводится. Такая замена рано или поздно нужна, так как все движущиеся детали имеют непродолжительный период службы.
Ремонт описанной выше детали довольно дорогостоящий и сложный. Для его выполнения следует вначале «обыграть» поперечину рамы. Она располагается ниже редуктора, на довольно близком расстоянии от сошки.
Эту поперечину нельзя открутить или что-либо сделать с ней, чтобы добраться до искомой детальки. При этом доступ к ней значительно затруднен. Но имеется следующая схема, которая позволит выполнить требуемую замену:
Когда редуктор вместе с маятником будут сняты, можно без проблем выполнить замену неисправной сошки. Одновременно допускается смена и маятникового механизма. Л
Лучше сразу произвести замену всех износившихся деталей и не ждать, пока они окончательно придут в негодность. Такой подход позволит не только сэкономить время и деньги, но и снизит риск попадания в ДТП из-за неисправности рулевого механизма.
Описанный выше способ позволяет быстро и легко выполнить замену сошки в домашних условиях. Однако специалисты все же рекомендуют обращаться в случае поломки такой детали в специализированные технические центры. В этом случае опытные механики смогут не только устранить поломку, но и выявить несерьезные повреждения других комплектующих, которые без квалифицированного устранения могут привести к беде.
Регулировка рулевого редуктора Нива
И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.
Порядок наших действий будет выглядит следующим образом:
Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.
Замена рулевых тяг (наконечников) на ВАЗ классика (2101-2107)
Опубликовано: 1 год назад
замена рулевых тяг на автомобиле ваз классика на примере ваз 2105. на всей классике процедура одинаковая.
Комплект усиленных муфт рулевых тяг для Нивы
Комплект усиленных муфт рулевых тяг автомобилей Нива — усиленные за счет применения закрытого и, соответственно, более жесткого резьбового соединения. Шестигранник под ключ 24мм. При этом закрытое резьбовое соединение защищено от коррозии и уменьшает возможность появления люфтов в регулировочном узле тяги.
Применение такой конструкции позволяет исключить поломку короткой рулевой тяги (изгиб, ослабление муфты) и гарантирует сохранение регулировок схождения при самых тяжёлых условиях эксплуатации.
ВАЖНО! Муфты сконструированы под два коротких наконечника. Для регулировки схождения необходимо отсоединять рулевой наконечник от сошки поворотного кулака
Марка: Нива, LADA 4×4, Chevrolet Niva. Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.
1. Усиленные рулевые тяги Нива, LADA 4×4, Chevrolet Niva — 2 шт., материал сталь ст45 2. Гайки M24 10 мм — 4 шт., материал сталь ст45 3. Гайки M24 5 мм — 4 шт., материал сталь ст45
Изготовление усиленных рулевых тяг в НИВУ
Изготовил усиленные рулевые тяги. Основное тело-шестигранник на 24. В роли наконечников — короткие рулевые наконечники классические, вопреки ожиданиям, отрегулировали схождение быстро.
Наконечник крупным планом. Взял Трек-стиль, вроде как, самые надёжные.
Новая тяга в сравнении со старой
Важно, чтобы, когда тяги были установлены и отрегулированы, резьба выставлялась как можно меньше. Это важно с точки зрения надёжности узла
Из алюминия изготовил 4 стопорных шайбы.
Центральную тягу не мог найти Трек-стиль, взял какую-то под названием Триал, проверим)Весит на 100гр больше старой, видимо что то усилили.
Не забываем добавлять смазки, нынешний производитель экономит на всём! После того как смазка закачена вставляем пасту от гелевой ручки, сдавливаем пыльник и выпускаем воздух с излишками смазки.
Устанавливаем на место.
Предварительно нижний рычаг я переместил максимально вперёд оставив сзади только одну шайбу, чтобы увеличить кастор…
Отрегулировали панарой задний мост. Короткими тягами отрегулировали фланец хвостовика паралельно фланцу раздатки. Сход-развал в норме. Всё в зелёной зоне!
После сход развала заплющиваем стопор.
Шайбы для регулировки развала не забываем ставить цельно-замкнутые!сход развальные очень любят вылетать!
Теперь осталась сборка салона. Работа по подвеске и наружке пока закончена…
Тавотницы в рулевые тяги для увеличения срока службы рулевых тяг НИВЫ
Вот и пришло время менять рулевые тяги, в связи с тем, что они отработали свое и уже давно. Решил увеличить срок службы рулевых, внедрением в них тавотниц. Вещь удобная шприцом литола бац, бац и едешь дальше. Купил все что нужно и дело пошло. 1. Сверлим сверлом 5,2 отверстие
2. Мечиком на 6 нарезаем резьбу
3 Вкручиваем тавотницы в рулевые тяги и с помощью шприца закачиваем литол в шаровый узел тяг
4 Устанавливаем и получаем рулевые с увеличенным сроком жизни.
Как поменять рулевую колонку на ниве
Снятие боковой тяги
Вывешиваем и снимаем колесо.
Для снятия правой боковой тяги поворачиваем руль до упора влево.
Пассатижами вынимаем шплинт
Ключом «на 22» отворачиваем гайку крепления боковой тяги к рычагу поворотного кулака
Съемником выпрессовываем шаровой палец из рычага.
Можно использовать вильчатый съемник.
При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между боковой тягой и рычагом поворотного кулака и молотком наносим удары по торцу рычага.
Вынимаем шаровой палец из проушины рычага поворотного кулака.
Съемником выпрессовываем шаровой палец тяги из маятникового рычага.
Вынимаем правую боковую тягу.
Аналогично снимаем левую боковую тягу.
Устанавливаем боковую тягу так, чтобы к рычагу поворотного кулака крепился длинный наконечник.
Заменив тягу, проверяем схождение колес (см. Углы установки передних колес)
Как поменять рулевую колонку на ниве
Продемонстрируем процесс замены рулевой колонки (или как пишут в справочниках рулевого механизма) на автомобиле НИВА. Подробная инструкция, поясняющая весь ход работы от начала и до конца. Особо сложных моментов в этом ремонте нет, правда стоит учитывать, что в данном случае рулевая колонка демонтировалась в тот момент, когда с переда были предварительно сняты другие агрегаты, которые могли бы вам помешатью
Видео замены рулевого механизма (рулевой колонки) в НИВА:
Снятие рулевой колонки
Снимаем рулевое колесо (см. Снятие рулевого колеса). Снимаем облицовочные кожухи рулевой колонки (см. Снятие подрулевого трехрычажного переключателя). Снимаем выключатель зажигания (см. Снятие выключателя зажигания).
Ключом «на 13» отворачиваем гайку болта крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма, удерживая болт от проворачивания ключом той же размерности.
Два болта переднего крепления кронштейна вала рулевого управления к кузову имеют срезные головки.
Нанося удары зубилом по головкам болтов, ослабляем их затяжку…
… и пассатижами отворачиваем болты.
Снимаем фиксирующие пластины болтов.
Головкой «на 13» отворачиваем две гайки переднего крепления кронштейна.
Опускаем вал рулевого управления.
Разжав отверткой разрезную вилку карданного шарнира,…
…стягиваем вал со шлицев вала червяка рулевого механизма.
Для снятия промежуточного вала…
…двумя ключами «на 13» отворачиваем гайку болта крепления вилки карданного шарнира промежуточного вала к верхнему валу рулевого управления.
Вынимаем болт и снимаем клемму «массового» провода.
Стягиваем вилку карданного шарнира со шлицев верхнего вала рулевого управления.
Собираем и устанавливаем рулевую колонку в обратной последовательности.
Информационно — познавательный портал для автомобилистов
Замена рулевых тяг (наконечников) на ВАЗ классика (2101-2107)
Опубликовано: 1 год назад
замена рулевых тяг на автомобиле ваз классика на примере ваз 2105. на всей классике процедура одинаковая.
Комплект усиленных муфт рулевых тяг для Нивы
Комплект усиленных муфт рулевых тяг автомобилей Нива — усиленные за счет применения закрытого и, соответственно, более жесткого резьбового соединения. Шестигранник под ключ 24мм. При этом закрытое резьбовое соединение защищено от коррозии и уменьшает возможность появления люфтов в регулировочном узле тяги.
Применение такой конструкции позволяет исключить поломку короткой рулевой тяги (изгиб, ослабление муфты) и гарантирует сохранение регулировок схождения при самых тяжёлых условиях эксплуатации.
ВАЖНО! Муфты сконструированы под два коротких наконечника. Для регулировки схождения необходимо отсоединять рулевой наконечник от сошки поворотного кулака
Марка: Нива, LADA 4×4, Chevrolet Niva. Кузов: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131, и их модификации.
1. Усиленные рулевые тяги Нива, LADA 4×4, Chevrolet Niva — 2 шт., материал сталь ст45 2. Гайки M24 10 мм — 4 шт., материал сталь ст45 3. Гайки M24 5 мм — 4 шт., материал сталь ст45
Изготовление усиленных рулевых тяг в НИВУ
Изготовил усиленные рулевые тяги. Основное тело-шестигранник на 24. В роли наконечников — короткие рулевые наконечники классические, вопреки ожиданиям, отрегулировали схождение быстро.
Наконечник крупным планом. Взял Трек-стиль, вроде как, самые надёжные.
Новая тяга в сравнении со старой
Важно, чтобы, когда тяги были установлены и отрегулированы, резьба выставлялась как можно меньше. Это важно с точки зрения надёжности узла
Из алюминия изготовил 4 стопорных шайбы.
Центральную тягу не мог найти Трек-стиль, взял какую-то под названием Триал, проверим)Весит на 100гр больше старой, видимо что то усилили.
Не забываем добавлять смазки, нынешний производитель экономит на всём! После того как смазка закачена вставляем пасту от гелевой ручки, сдавливаем пыльник и выпускаем воздух с излишками смазки.
Устанавливаем на место.
Предварительно нижний рычаг я переместил максимально вперёд оставив сзади только одну шайбу, чтобы увеличить кастор…
Отрегулировали панарой задний мост. Короткими тягами отрегулировали фланец хвостовика паралельно фланцу раздатки. Сход-развал в норме. Всё в зелёной зоне!
После сход развала заплющиваем стопор.
Шайбы для регулировки развала не забываем ставить цельно-замкнутые!сход развальные очень любят вылетать!
Теперь осталась сборка салона. Работа по подвеске и наружке пока закончена…
Тавотницы в рулевые тяги для увеличения срока службы рулевых тяг НИВЫ
Вот и пришло время менять рулевые тяги, в связи с тем, что они отработали свое и уже давно. Решил увеличить срок службы рулевых, внедрением в них тавотниц. Вещь удобная шприцом литола бац, бац и едешь дальше. Купил все что нужно и дело пошло. 1. Сверлим сверлом 5,2 отверстие
2. Мечиком на 6 нарезаем резьбу
3 Вкручиваем тавотницы в рулевые тяги и с помощью шприца закачиваем литол в шаровый узел тяг
4 Устанавливаем и получаем рулевые с увеличенным сроком жизни.
https://www.drive2.ru/l/7689597/, https://www.drive2.ru/l/1407219/, https://www.drive2.ru/l/7136102/
Распространенные неполадки в рулевом управлении Нива и Шевроле Нива и варианты борьбы с ними
Появление неполадок в рулевом управлении, как правило, связано с износом конструктивных элементов в соединениях деталей. При этом появляются характерные люфты. Если деформации подверглись резиновые уплотнения, то в процессе эксплуатации слышны звуки от контакта металлических деталей.
В первую очередь при эксплуатации автомобиля разрушению подвергаются пыльники и защитные кожухи, предотвращающие попадание на места соединения элементов рулевого управления грязи и воды. Если резиновые пыльники повреждены, их нужно немедленно заменить. Так можно успеть сохранить работоспособность самой детали.
При появлении определенных неисправностей они могут быть устранены путем соответствующих регулировок:
В случае деформации и нарушения геометрических характеристик деталей, а также их механического износа необходима замена. У меня замена рулевой трапеции целиком с учетом цены запчастей стоит всего 2600 рублей, а производится в течение 1,5 часов. Также в кратчайшие сроки может быть произведена замена любого элемента рулевого управления по стоимости ниже, чем на большинстве СТО в городе.
Нива вседорожник. Снятие и установка рулевого механизма
Детали рулевого управления
| 1 – картер рулевого механизма; 2 – уплотнитель вала; 3 – промежуточный вал; 4 – верхний вал; 5 – фиксирующая пластина передней части кронштейна; 6 – кронштейн; | 7 – верхняя часть облицовочного кожуха; 8 – втулка подшипника; 9 – игольчатый подшипник; 10 – рулевое колесо; 11 – нижняя часть облицовочного кожуха; 12 – детали крепления кронштейна вала рулевого управления |
Установка рулевого механизма на автомобиль
| 1 – болты крепления картера рулевого механизма; 2 – стяжной болт крепления нижнего конца промежуточного вала; 3 – болты крепления кронштейна; | 4 – кронштейн вала рулевого управления; 33,1 мм – расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки |
СнятиеПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.
Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.
2. Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов. 3. Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его. 4. Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма. 5. Отверните болты крепления кронштейна 6 (см. рис. Детали рулевого управления) и снимите вал рулевого управления с кронштейном. 6. Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки. 7. Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.
1. Установите в отверстие щитка передка кузова уплотнитель 2, совместив выступы уплотнителя с пазом отверстия передка кузова, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера. 2. Специальным устройством ориентируйте картер так, чтобы угол a (см. рис. Установка рулевого механизма на автомобиль) не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера. 3. Установите сошку рулевого механизма в среднее положение, для чего совместите метки на картере и на валу червяка (см. рис. Разрез рулевого механизма). 4. Установите временно на вал рулевое колесо так, чтобы спицы были расположены горизонтально и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, обращая внимание на то, чтобы стяжные болты проходили через кольцевую проточку червяка. Затем прикрепите к кузову кронштейн вала рулевого управления. 5. Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей. 6. Установите рулевое колесо на вал руля так, чтобы спицы рулевого колеса были расположены горизонтально. Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителей в сторону рулевого колеса до упора, и затяните хомут крепления переключателя. 7. Соедините провода с клеммами выключателя зажигания и закрепите винтами выключатель на кронштейне вала рулевого управления. 8. Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителей к штепсельным колодкам пучка проводов автомобиля. 9. Установите на вал обе половины облицовочного кожуха и скрепите их винтами. Нанесите на поверхность нижнего контактного кольца рулевого колеса тонкий слой консистентной смазки и установите на рулевое колесо облицовку крышки выключателя звукового сигнала. 10. Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками. 11. Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой металлической плите не должно превышать 196 Н (20 кгс), 245* Н (25* кгс) (при замере на ободе колеса).
Можно отдельно собрать вал рулевого управления с переключателем указателей поворота, света фар и стеклоочистителей, рулевым колесом, и установить этот узел на автомобиль.
12. Для крепления узла установите спицы рулевого колеса горизонтально и соедините вал червяка с нижним концом промежуточного вала рулевого управления, обращая внимание на то, чтобы стопорные болты проходили через кольцевую проточку вала червяка и вала руля. 13. Не полностью завернув болты крепления кронштейна, поверните несколько раз рулевое колесо в обе стороны, затем затяните болты крепления кронштейна. Возможны два варианта установки ролика вала сошки: на игольчатом или на шариковом подшипнике. В тексте даны цифровые данные для обоих вариантов, при этом под знаком * они относятся к первому варианту (ролик вала сошки установлен на игольчатом подшипнике).
